基于ELK的分布式日志实时分析与可视化系统设计

接近实时（NRT）：意味着数据从被索引到可被搜索之间存在极短的延迟（通常1秒内）。这是由于 Lucene 的倒排索引机制和 Elasticsearch 的刷新（refresh）机制决定的，默认每1秒刷新一次，使新数据可见

集群（Cluster）：是由一个或多个节点（Node）组成的集合，共同存储数据并提供联合索引和搜索能力。

节点（node）：是集群中的一个独立服务器，存储数据并参与索引和搜索

索引（index）：是类似数据库中的"表"，用于存储具有相似结构的文档（Documents）

类型（type）：用于逻辑划分索引中的不同数据结构（类似数据库的"表"）。

文档（document）：是 Elasticsearch 中的基本数据单元，以 JSON 格式存储。

分片和复制（shards & replicas）：

分片（Shards）：索引可以被拆分为多个分片，提高并行处理能力。分片是独立索引单元，可分布在不同节点上。

副本（Replicas）：

每个分片可以有多个副本，提供高可用性（节点故障时数据不丢失）和负载均衡（查询可并行执行）。默认情况下，ES 为每个索引创建1个主分片 + 1个副本（可在索引模板中调整）

3.Logstash

a.介绍

由JRsuby语言编写，运行在Java虚拟机上，是一款强大的数据处理工具

可以实现数据传输、格式处理、格式化输出

设计理念：数据输入、数据加工、数据输出

b.工作的三个阶段

input数据输入端，可以接收来自任何地方的源数据

Filter数据中转层，主要进行格式处理，数据类型转换，数据过滤，字段添加、修改等

Output是logstash工作的最后一个阶段，负责将书籍输出到指定位置，兼容大多数应用

4.Kibana

a.介绍

是一个设计使用和Elasticsearch配置工作的开源分析和可视化平台

可以用它进行搜索、查看、集成Elasticserach中的数据索引

可以利用各种图标、报表、地图组件轻松的对数据进行可视化分析

b.主要功能

Elasticsearch无缝集成：支持直接查询、过滤和聚合 ES 索引中的数据

整合数据：支持从多个 Elasticsearch 索引、Logstash 管道或 Beats 采集的数据进行统一分析。

复杂数据分析：支持聚合（Aggregations）操作，如 terms（分组统计）、date_histogram（时间序列分析）、avg（平均值计算）等

让更多的团队成员收益：提供 Dashboard（仪表盘）功能，可将多个可视化图表组合，并支持共享链接或嵌入到其他系统（如 Confluence、Web 应用

接口灵活：提供 REST API，允许开发者以编程方式管理 Kibana 对象

配置简单：通过 Management 模块可轻松管理索引模式、用户权限、警报规则等

可视化多数据源：支持多种图表类型（柱状图、折线图、饼图、热力图等），并可结合 Maps 插件展示地理数据。

简单数据导出：支持将查询结果或图表导出为 CSV、PDF、PNG 格式，方便分享或进一步分析。

二、部署ES群集

1.资源清单

|---------------------|--------------------|----------|-----------------------------------|
| 操作系统 | IP地址 | 主机名 | 软件包 |
| OpenEuler 24.03 | 192.168.16.142 | elk1 | Elasticsearch、logstash、kibana |
| OpenEuler 24.03 | 192.168.16.143 | elk2 | Elasticsearch、filebeat、httpd |
| OpenEuler 24.03 | 192.168.16.144 | elk3 | Elasticsearch、 |

2.基本配置

a.设置主机名

bash 复制代码

hostnamectl set-hostname elk1
hostnamectl set-hostname elk2
hostnamectl set-hostname elk3

b.在ES主机上设置Host文件（elk1上、elk2上、elk3上）

bash 复制代码

vi /etc/hosts
192.168.16.142  elk1
192.168.16.143  elk2
192.168.16.144  elk3

c.创建es运行用户（elk1上、elk2上、elk3上）

bash 复制代码

 useradd es

d.安装java环境（elk1上、elk2上、elk3上）

bash 复制代码

dnf -y install java-11 tar
java -version

e.设置访问限制（elk1上、elk2上、elk3上）

bash 复制代码

vi /etc/security/limits.conf

es soft nofile 65535
es hard nofile 65535
es soft nproc 65535
es hard nproc 65535
es soft memlock unlimited
es hard memlock unlimited

vi /etc/sysctl.conf
vm.max_map_count=655360

sysctl -p

3.安装Elasticsearch（elk1上、elk2上、elk3上）

a.安装Elasticsearch

bash 复制代码

tar zxf elasticsearch-7.10.0-linux-x86_64.tar.gz
mv elasticsearch-7.10.0 /usr/local/elasticsearch
vi /usr/local/elasticsearch/config/jvm.options

-Xmx2g        #22
-Xmx2g

b.更改Elasticsearch主配置文件

bash 复制代码

#第一台更改
vi /usr/local/elasticsearch/config/elasticsearch.yml

cluster.name: kgc-elk-cluster   #17行，群集名称
node.name: elk1    #23行，本节点主机名
path.data: /elk/data    #33行，数据文件路径
path.logs: /elk/logs    #37行，日志文件路径
bootstrap.memory_lock: false    #43行，锁定物理内存
network.host: 0.0.0.0    #55行，监听地址
http.port: 9200    #59行，监听端口
discovery.seed_hosts: ["elk1", "elk2","elk3"]    #68行，群集中的主机列表
cluster.initial_master_nodes: ["elk1"]    #72行，master主机名称

#推送配置文件到第二台
scp /usr/local/elasticsearch/config/elasticsearch.yml elk2:/usr/local/elasticsearch/config/elasticsearch.yml

#推送配置文件到第三台
scp /usr/local/elasticsearch/config/elasticsearch.yml elk3:/usr/local/elasticsearch/config/elasticsearch.yml

#第二台更改
vi /usr/local/elasticsearch/config/elasticsearch.yml
node.name: elk2    #23行，本节点主机名

#第三台更改
vi /usr/local/elasticsearch/config/elasticsearch.yml
node.name: elk3    #23行，本节点主机名

c.创建数据存放路径并授权

bash 复制代码

mkdir -p /elk/data
mkdir -p /elk/logs
chown -R es:es /elk/
chown -R es:es /usr/local/elasticsearch

d.启动es

bash 复制代码

su - es

nohup /usr/local/elasticsearch/bin/elasticsearch &
exit

e.查看节点信息

bash 复制代码

ss -nlpt | grep 9200
LISTEN 0      4096               *:9200            *:*    users:(("java",pid=3136,fd=253))

4.安装logstash（elk1上）

a.在logstash服务器上安装logstash

bash 复制代码

#安装
tar zxf logstash-7.10.0-linux-x86_64.tar.gz
mv logstash-7.10.0 /usr/local/logstash
chmod -R 777 /usr/local/logstash/data

#添加服务
vi /usr/local/logstash/system.conf

input {
file{
path =>"/var/log/messages"
type =>"system"
start_position =>"beginning"
}
}
output {
elasticsearch {
hosts => ["192.168.16.142:9200"]
index =>"system-%{+YYYY.MM.dd}"
}
}

#添加读权限
chmod +r /var/log/messages

b.测试安装结果

bash 复制代码

#采集日志（启动）
/usr/local/logstash/bin/logstash -f /usr/local/logstash/system.conf
#访问验证（elk3上）
curl -XGET "http://localhost:9200/_cat/indices"
#green open system-2025.05.20 xnX0OgCxTmGZ6Msy5A1aXA 1 1 14184 0 5.8mb 2.8mb

5.Filebeat

a.在产生日志的客户端上安装Filebeat（elk2上）

bash 复制代码

dnf install -y httpd
systemctl start httpd

b.安装filebeat（elk2上）

bash 复制代码

tar zxf filebeat-7.10.0-linux-x86_64.tar.gz
mv filebeat-7.10.0-linux-x86_64 /usr/local/filebeat

c.配置web01服务器filebeat的输出（elk2上）

bash 复制代码

 vi /usr/local/filebeat/filebeat.yml

 filebeat.inputs:
- type: log
  paths:
    - /var/log/httpd/access_log

output.logstash:
  hosts: ["192.168.16.142:5044"]

d.修改logstash的配置文件（elk1上）

bash 复制代码

vi /usr/local/logstash/config/beats.conf

input {
  beats {
    port => "5044"
    codec => "json"
 }
}
seccomp:
  enabled: false
output{
       elasticsearch {
          hosts => ["192.168.16.142:9200"]
          index => "weblog-beat-%{+YYYY.MM.dd}"
    }
}

e.运行logstash并验证（elk1上）

bash 复制代码

/usr/local/logstash/bin/logstash -f /usr/local/logstash/config/beats.conf --path.data=/usr/local/logstash/config.d/web01 &> /tmp/logstash.log &

f.启动（elk2上）

bash 复制代码

/usr/local/filebeat/filebeat -c /usr/local/filebeat/filebeat.yml

6.安装Kibana（elk1上）

a.在elk1上安装Kibana

bash 复制代码

tar zxf kibana-7.10.0-linux-x86_64.tar.gz
mv kibana-7.10.0-linux-x86_64 /usr/local/kibana

b.修改Kibana主配置文件

bash 复制代码

vi /usr/local/kibana/config/kibana.yml

server.port: 5601    #2行
server.host: "0.0.0.0"    #7行
elasticsearch.hosts: ["http://192.168.16.142:9200"]    #28行
kibana.index: ".kibana"    #32行


chown -R es:es /usr/local/kibana

c.启动Kibana服务

bash 复制代码

su - es
nohup /usr/local/kibana/bin/kibana &nohup /usr/local/kibana/bin/kibana &

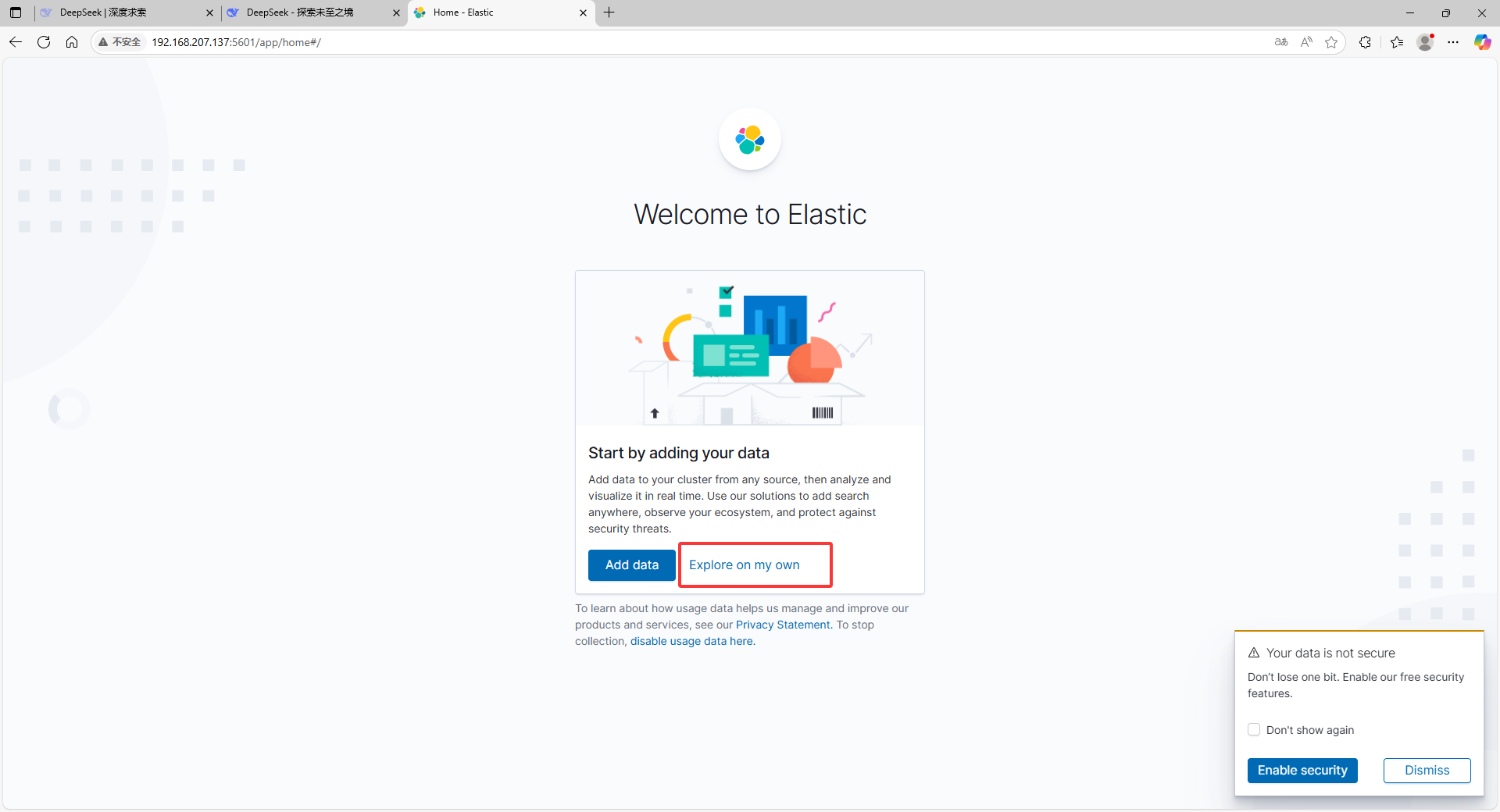

d.验证Kibana

bash 复制代码

http://192.168.16.142:5601/

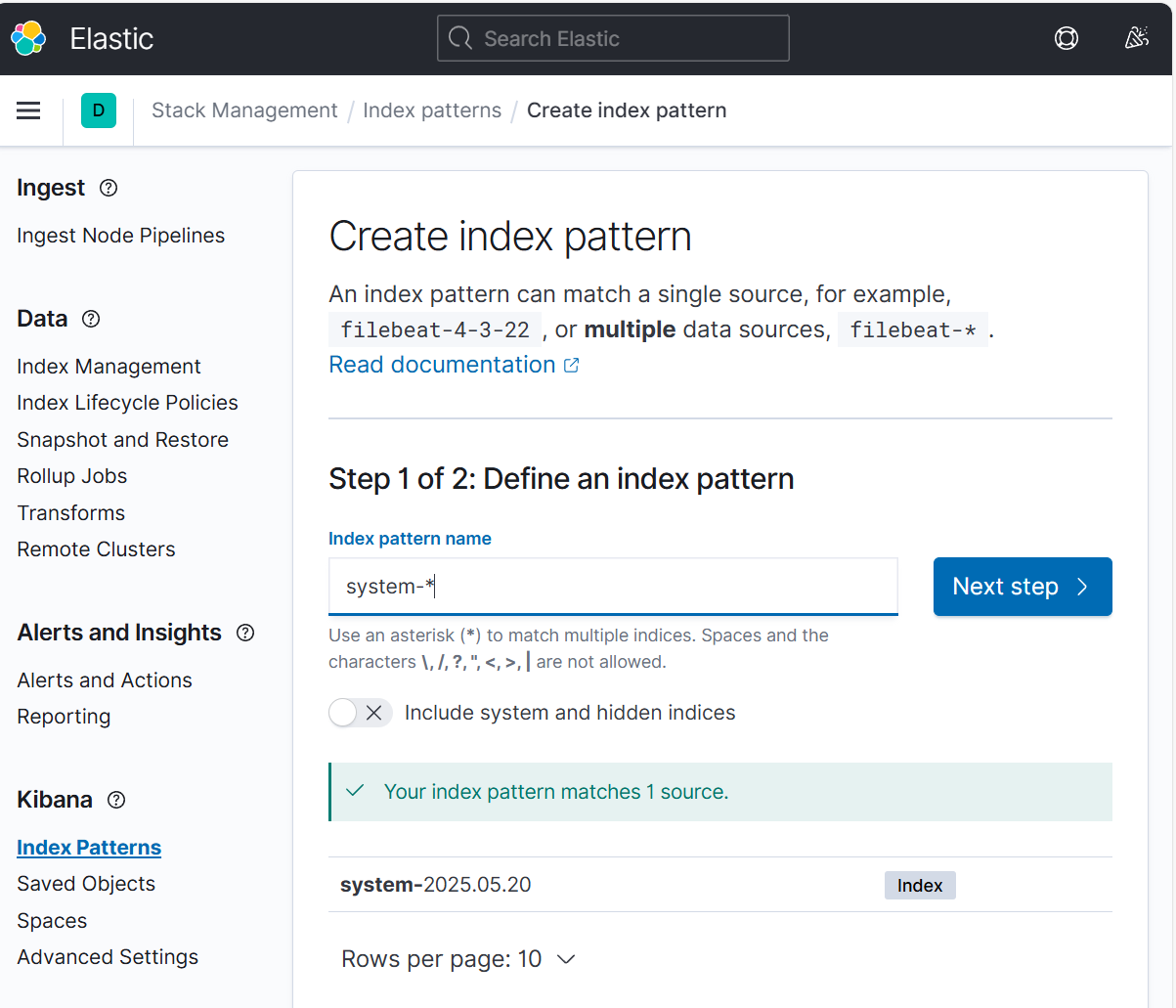

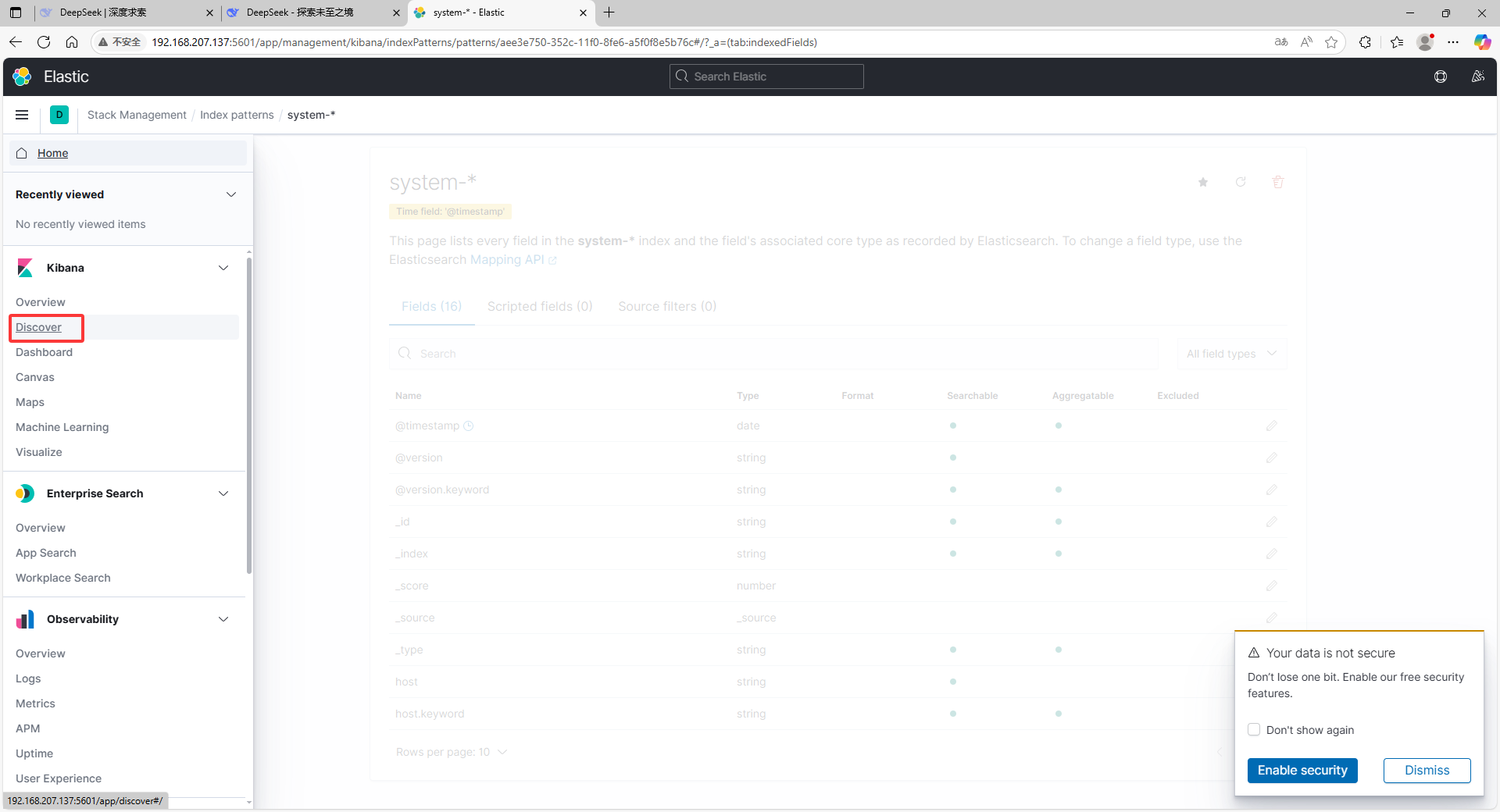

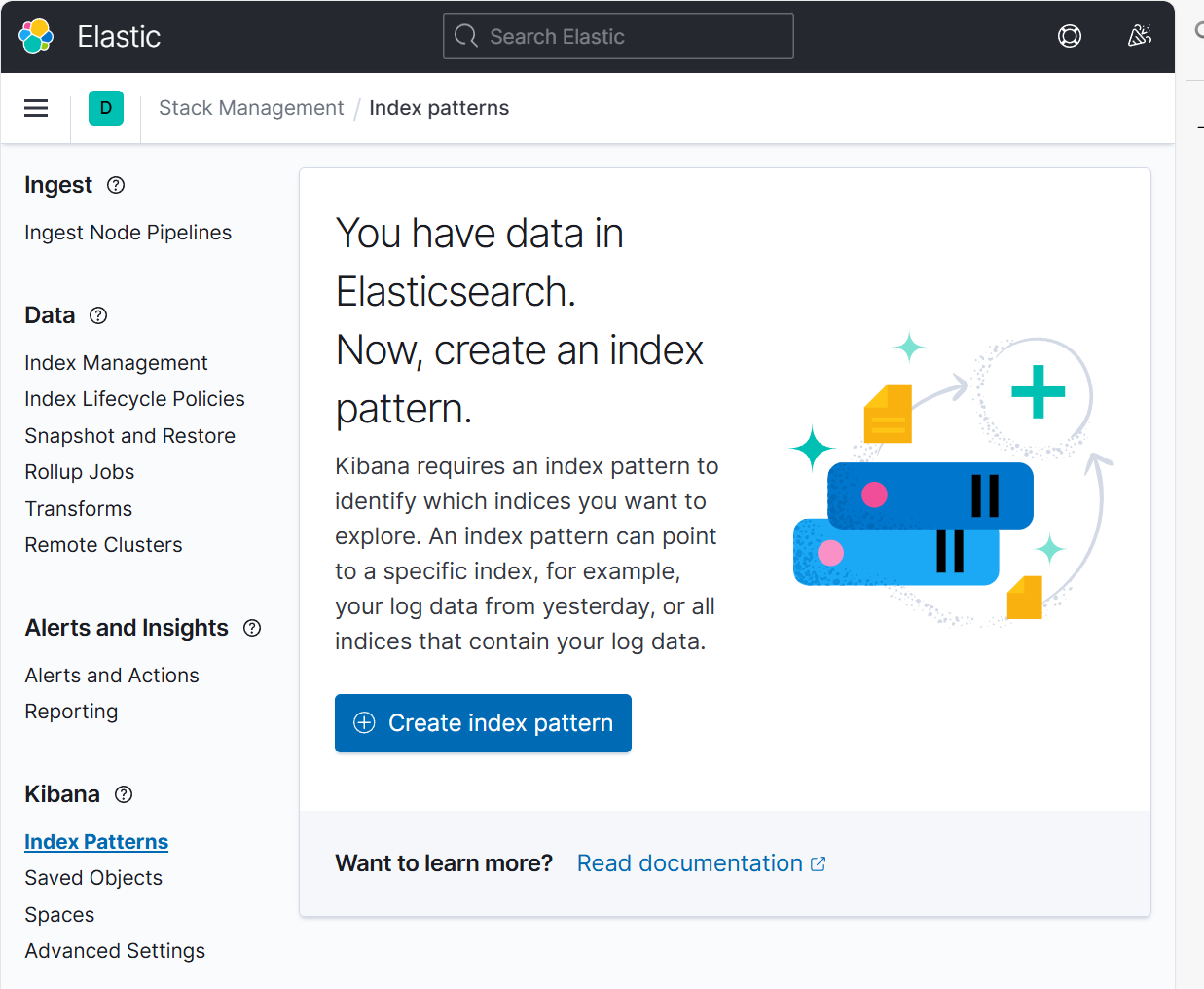

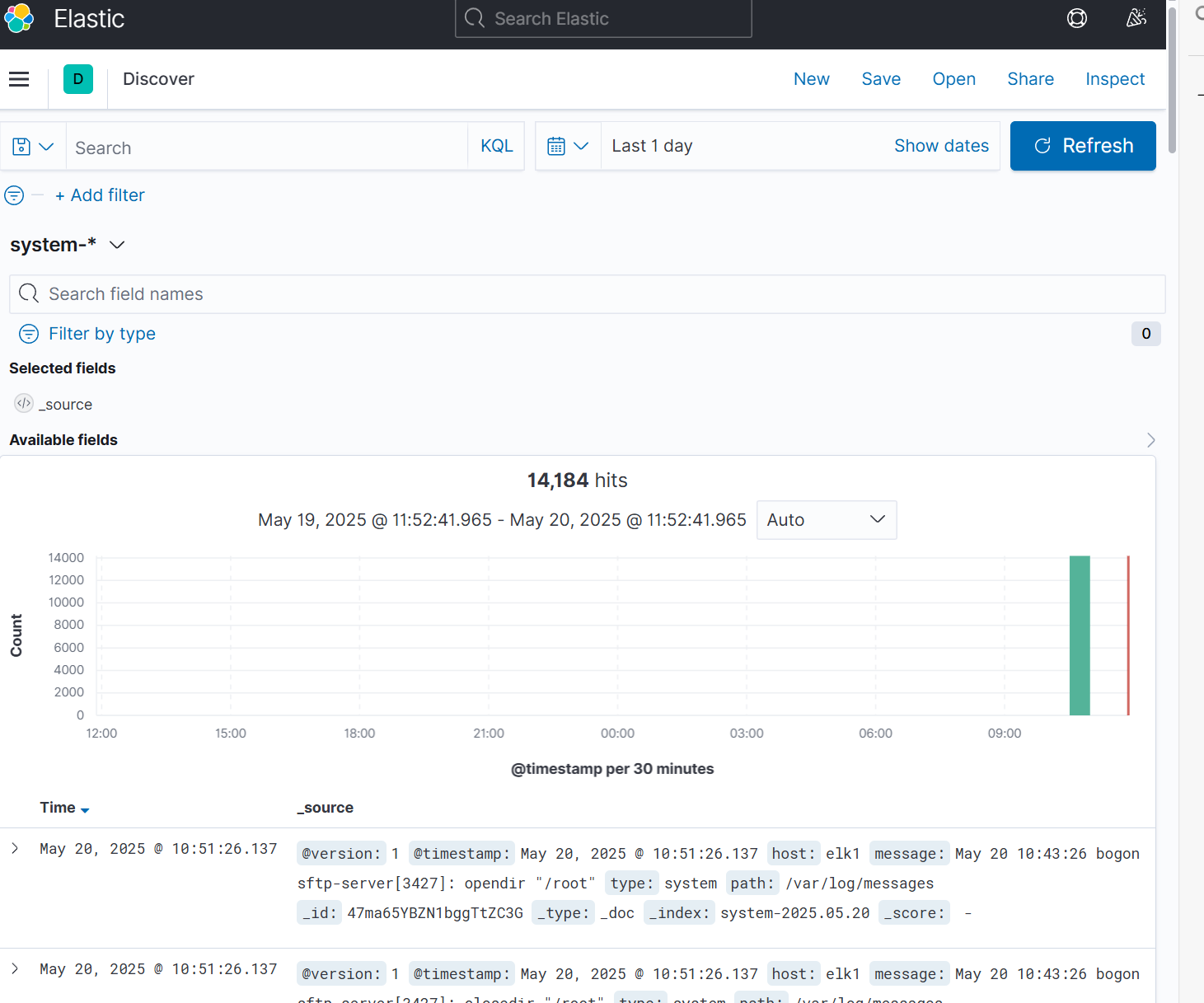

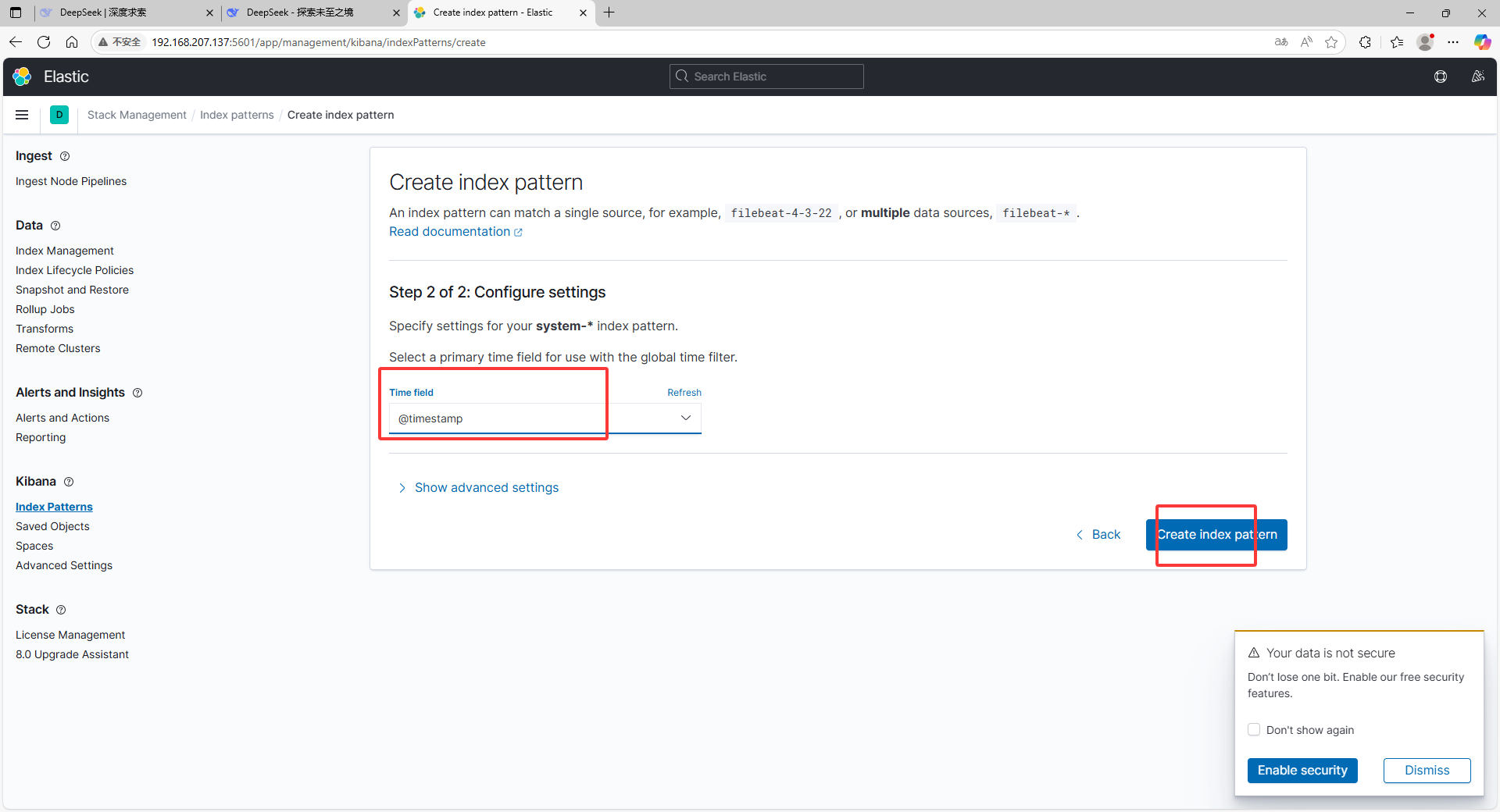

e.将elk1主机的系统日志添加到kinnba
