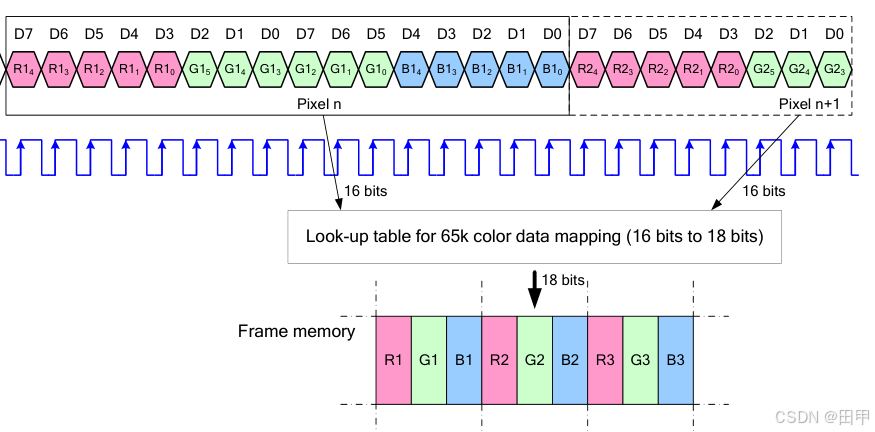

RGB888色彩格式转RGB565格式

一个RGB888格式的色彩值是三字节,有24个bit

一个RGB565格式的色彩值是双字节,有16个bit

将R值的高5位取出,G值的高6位去除,B值的高5位取出,按从高到低的顺序码放在一起后就是RGB565色彩值了

R = (RGB888 & 0xF80000) >> (16+3)

G = (RGB888 & 0x00FC00) >> (8+2)

B = (RGB888 & 0x0000F8) >> (0+3)

RGB565 = (R << 11) | (G << 5) |B

代码如下

cpp 复制代码
uint16_t ST7789_RGB565(uint32_t rgb_888)
{
   uint32_t rgb_565 = 0;
   /* RED */
   rgb_565 |= ((rgb_888 & 0xF80000) >> 8);
   /* GREEN */
   rgb_565 |= ((rgb_888 & 0x00FC00) >> 5);
   /* BLUE */
   rgb_565 |= ((rgb_888 & 0x0000F8) << 0);

   return (uint16_t)rgb_565;
}

单步调试

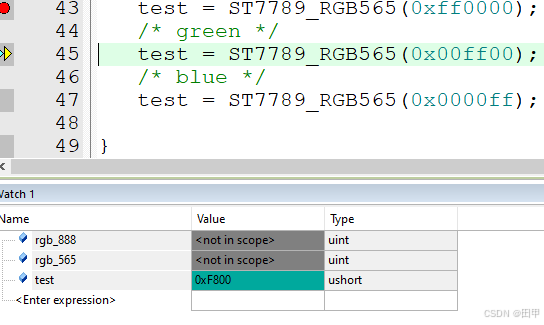

红色

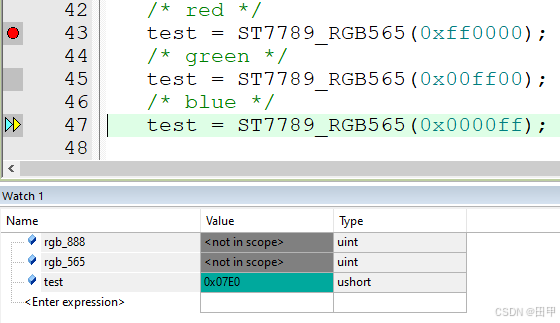

绿色

蓝色
