1. 初始化集群

LAB地址

url 复制代码

https://isovalent.com/labs/advanced-bgp-features/

我们将使用 Kind 来设置我们的 Kubernetes 集群，并在该 Cilium 之上。

我们来看看它的配置：

bash 复制代码

root@server:~# yq cluster.yaml
kind: Cluster
name: clab-bgp-cplane-devel
apiVersion: kind.x-k8s.io/v1alpha4
networking:
  disableDefaultCNI: true
nodes:
  - role: control-plane
    kubeadmConfigPatches:
      - |
        kind: InitConfiguration
        nodeRegistration:
          kubeletExtraArgs:
            node-ip: "172.0.0.2"
containerdConfigPatches:
  - |-
    [plugins."io.containerd.grpc.v1.cri".registry.mirrors."localhost:5000"]
      endpoint = ["http://kind-registry:5000"]

在 nodes 部分中，您可以看到集群由单个控制平面节点组成。

在配置文件的 networking 部分中，默认的 CNI 已被禁用，因此集群在启动时将没有任何 Pod 网络。相反，Cilium 将被部署到集群以提供此功能。

要查看是否安装了 Kind 集群，请验证节点是否已启动并加入：

bash 复制代码

root@server:~# kubectl get nodes
NAME                                  STATUS   ROLES           AGE    VERSION
clab-bgp-cplane-devel-control-plane   Ready    control-plane   115s   v1.31.0

在安装 Cilium 之前，我们使用了一个名为 containerlab 的平台来模拟 Cilium 将与之对等的网络主干。

在本实验中，containerlab 还负责为 Kubernetes 节点分配内部 IP。请注意，如果您运行以下命令，则尚未为节点分配 IP 地址：

bash 复制代码

root@server:~# kubectl get nodes -o wide
NAME                                  STATUS   ROLES           AGE     VERSION   INTERNAL-IP   EXTERNAL-IP   OS-IMAGE                         KERNEL-VERSION   CONTAINER-RUNTIME
clab-bgp-cplane-devel-control-plane   Ready    control-plane   2m18s   v1.31.0   172.0.0.2     <none>        Debian GNU/Linux 12 (bookworm)   6.8.0-1024-gcp   containerd://1.7.18

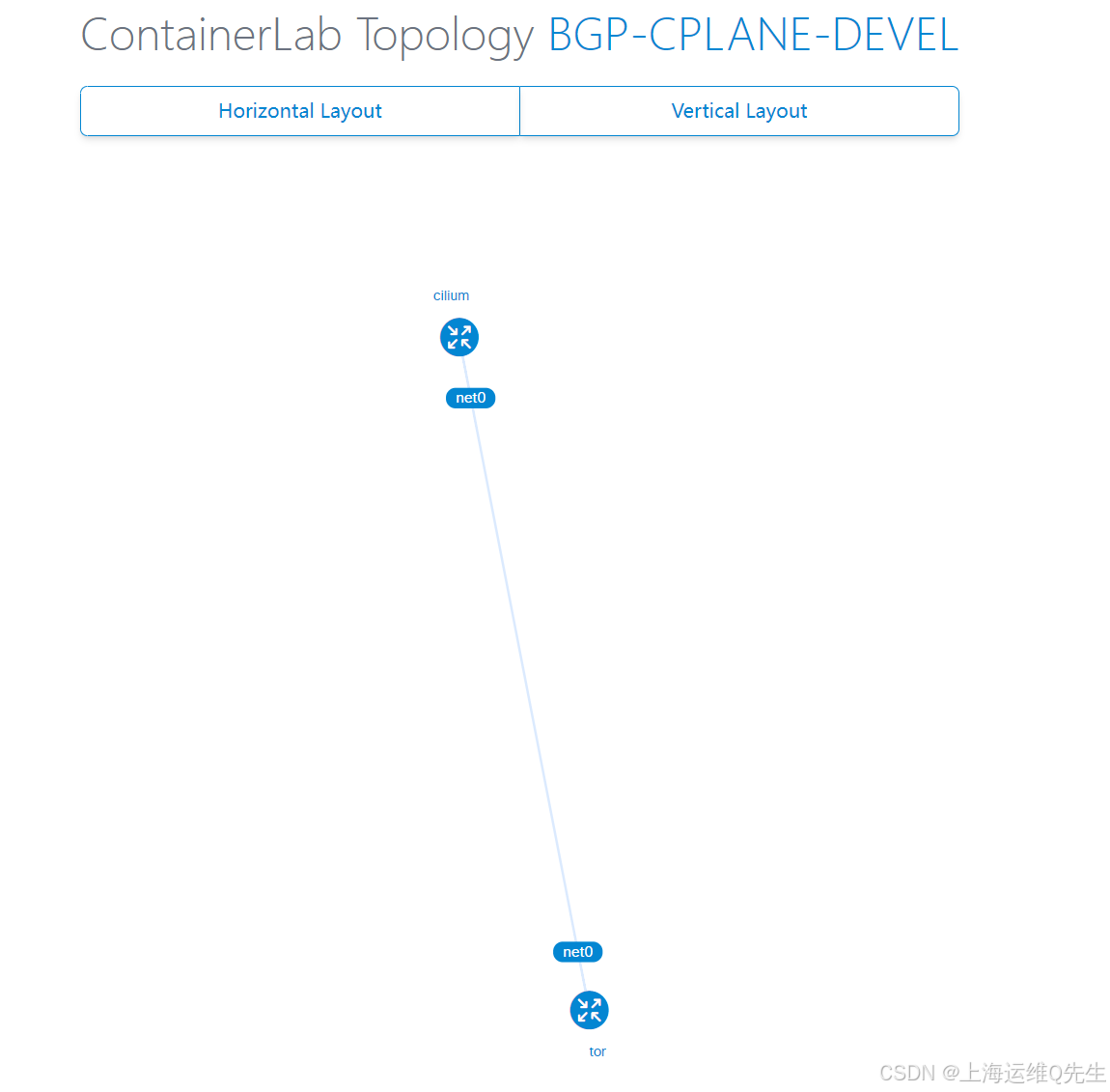

如果您好奇，可以详细查看我们作为实验室的一部分部署的 containerlab 拓扑。

bash 复制代码

root@server:~# yq topo.yaml
name: bgp-cplane-devel
topology:
  kinds:
    linux:
      cmd: bash
  nodes:
    tor:
      kind: linux
      image: frrouting/frr:v8.2.2
      exec:
        # peer over this link with cilium
        - ip addr add 172.0.0.1/24 dev net0
        # Boiler plate to make FRR work
        - touch /etc/frr/vtysh.conf
        - touch /var/log/frr.log
        - chown frr:frr /var/log/frr.log
        - sed -i -e 's/bgpd=no/bgpd=yes/g' /etc/frr/daemons
        - /usr/lib/frr/frrinit.sh start
        - >-
          vtysh -c 'conf t' -c 'log file /var/log/frr.log' -c 'debug bgp neighbor-events' -c 'debug bgp updates' -c 'debug bgp zebra' -c '! peer with Cilium' -c 'router bgp 65000' -c ' no bgp ebgp-requires-policy'     -c ' bgp router-id 172.0.0.1' -c ' neighbor 172.0.0.2 remote-as 65001' -c ' address-family ipv6 unicast' -c '  neighbor 172.0.0.2  activate' -c ' exit-address-family' -c '!'
    cilium:
      kind: linux
      image: nicolaka/netshoot:latest
      network-mode: container:clab-bgp-cplane-devel-control-plane
      exec:
        # peer over this link with tor
        - ip addr add 172.0.0.2/24 dev net0
  links:
    - endpoints: ["tor:net0", "cilium:net0"]

需要注意的主要一点是，我们正在部署 1 个路由节点：一个架顶式（ToR）路由器（tor）。我们在引导时使用其 IP 和 BGP 配置对其进行预配置。在 YAML 文件的末尾，您还会注意到我们正在 Cilium 节点和 ToR 路由器之间建立虚拟链接。

在以下任务中，我们将配置为运行 BGP 并与 ToR 设备建立 BGP 对等连接。

Cilium 已安装在集群上，并带有以下标志以激活 BGP 控制平面：

bash 复制代码

--set bgpControlPlane.enabled=true

运行 cilium status 以验证 Cilium 的健康状况。几秒钟后，会看到命令的输出。Cilium 和 Operator 的状态都应该都是 OK：

bash 复制代码

root@server:~# cilium status --wait
    /¯¯\
 /¯¯\__/¯¯\    Cilium:             OK
 \__/¯¯\__/    Operator:           OK
 /¯¯\__/¯¯\    Envoy DaemonSet:    OK
 \__/¯¯\__/    Hubble Relay:       disabled
    \__/       ClusterMesh:        disabled

DaemonSet              cilium                   Desired: 1, Ready: 1/1, Available: 1/1
DaemonSet              cilium-envoy             Desired: 1, Ready: 1/1, Available: 1/1
Deployment             cilium-operator          Desired: 1, Ready: 1/1, Available: 1/1
Containers:            cilium                   Running: 1
                       cilium-envoy             Running: 1
                       cilium-operator          Running: 1
                       clustermesh-apiserver
                       hubble-relay
Cluster Pods:          3/3 managed by Cilium
Helm chart version:    1.17.1
Image versions         cilium             quay.io/cilium/cilium:v1.17.1@sha256:8969bfd9c87cbea91e40665f8ebe327268c99d844ca26d7d12165de07f702866: 1
                       cilium-envoy       quay.io/cilium/cilium-envoy:v1.31.5-1739264036-958bef243c6c66fcfd73ca319f2eb49fff1eb2ae@sha256:fc708bd36973d306412b2e50c924cd8333de67e0167802c9b48506f9d772f521: 1
                       cilium-operator    quay.io/cilium/operator-generic:v1.17.1@sha256:628becaeb3e4742a1c36c4897721092375891b58bae2bfcae48bbf4420aaee97: 1

让我们通过检查 Cilium 配置来验证 BGP 是否已成功启用：

bash 复制代码

root@server:~# cilium config view | grep enable-bgp
enable-bgp-control-plane                          true
enable-bgp-control-plane-status-report            true

接下来，我们将了解新的高级 BGP 功能。

2. Cilium BGP Timer

2.1 准备工作

首先，让我们在节点的 Cilium Agent pod 中安装 Wireshark 和 Termshark，以便我们可以检查 BGP 数据包（我们不建议您在生产中执行此作！

bash 复制代码

CILIUM_POD=$(kubectl -n kube-system get po -l k8s-app=cilium -o name)
echo $CILIUM_POD

现在，让我们在代理上运行 shell。

bash 复制代码

kubectl -n kube-system exec -ti $CILIUM_POD -- bash

现在，让我们安装数据包分析器 tcpdump 来检查一些流量以及 Termshark。Termshark 是一种类似于 Wireshark 的工具，可在 Linux 上使用，让我们可视化数据包捕获。

bash 复制代码

apt-get update
DEBIAN_FRONTEND=noninteractive apt-get -y install tcpdump termshark

开始使用 tcpdump 侦听 BGP 流量（BGP 数据包通过 TCP/179 发送）。我们将数据包捕获记录到名为 default-timers.pcap 的 PCAP 文件中：

bash 复制代码

tcpdump -n -i any tcp port 179 and src 172.0.0.2 -w default-timers.pcap

====

2.2 BGP设置

到目前为止，您应该已经熟悉 Cilium BGP 对等配置。

随着 Cilium 1.16.0 中引入 Cilium 的 BGP v2 控制平面，可以使用三个 Kubernetes CRD 的组合来配置对等策略：

CiliumBGPClusterConfig 设置对等端点，并可以引用一个或多个 CiliumBGPPeerConfig 资源（使用资源名称）
CiliumBGPPeerConfig 配置对等连接的行为方式，并且可以引用一个或多个 CiliumBGPAdvertisement 资源（使用选择器）
CiliumBGPAdvertisement 指定应通过 BGP 公布哪些 CIDR。

使用以下方法查看策略：

bash 复制代码

root@server:~# yq bgp/cilium-bgp-cluster-config.yaml \
   bgp/cilium-bgp-peer-config.yaml \
   bgp/cilium-bgp-advertisement.yaml
---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPClusterConfig
metadata:
  name: tor
spec:
  nodeSelector:
    matchLabels:
      kubernetes.io/hostname: clab-bgp-cplane-devel-control-plane
  bgpInstances:
    - name: "instance-65001"
      localASN: 65001
      peers:
        - name: "peer-65000-tor"
          peerASN: 65000
          peerAddress: "172.0.0.1"
          peerConfigRef:
            name: "peer-config-generic"
---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPPeerConfig
metadata:
  name: peer-config-generic
spec:
  families:
    - afi: ipv4
      safi: unicast
      advertisements:
        matchLabels:
          advertise: "pod-cidr"
  # timers:
  #   connectRetryTimeSeconds: 12
  #   holdTimeSeconds: 9
  #   keepAliveTimeSeconds: 3

---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPAdvertisement
metadata:
  name: pod-cidr
  labels:
    advertise: pod-cidr
spec:
  advertisements:
    - advertisementType: "PodCIDR"
root@server:~#

该政策的关键方面是：

远程对等体 IP 地址（peerAddress）和 AS 编号（peerASN）
您自己的本地 AS 编号（localASN）

请注意 exportPodCIDR： true 标志：它指示 Cilium 向 BGP 邻居公布 Pod CIDR。根据您的要求，可以启用或禁用此功能。

请注意，Cilium 上的 BGP 配置是基于标签的 - 只有具有匹配标签的 Cilium 托管节点才会部署虚拟路由器用于 BGP 对等连接。

在我们的示例中，只有带有标签的 kubernetes.io/hostname: clab-bgp-cplane-devel-control-plane 节点才会运行 BGP。

此实验室只有一个节点。运行以下命令 filtering，它应返回节点（意味着它被标记为 BGP 路由器）：

bash 复制代码

root@server:~# kubectl get nodes -l kubernetes.io/hostname=clab-bgp-cplane-devel-control-plane
NAME                                  STATUS   ROLES           AGE   VERSION
clab-bgp-cplane-devel-control-plane   Ready    control-plane   28m   v1.31.0

2.3 部署BGP对等网络CRD策略

部署 BGP 对等策略：

bash 复制代码

kubectl apply \
  -f $HOME/bgp/cilium-bgp-cluster-config.yaml \
  -f $HOME/bgp/cilium-bgp-peer-config.yaml \
  -f $HOME/bgp/cilium-bgp-advertisement.yaml

现在我们已经设置了 BGP 对等连接，Cilium 节点和架顶式交换机之间的对等连接会话应该已成功建立。

让我们验证会话是否已建立，以及路由是否已成功获知（会话可能需要几秒钟才能启动）。

运行以下命令：

bash 复制代码

root@server:~# cilium bgp peers
Node                                  Local AS   Peer AS   Peer Address   Session State   Uptime   Family         Received   Advertised
clab-bgp-cplane-devel-control-plane   65001      65000     172.0.0.1      established     25s      ipv4/unicast   1          1

BGP 会话应在 Cilium 及其对等体 172.0.0.1 之间建立。一个网络（PodCIDR）已从 Cilium 通告到其 Peer 节点。让我们通过在 BGP 对等体上运行以下命令来验证是否已收到它：

bash 复制代码

root@server:~# docker exec -it clab-bgp-cplane-devel-tor vtysh -c 'show bgp ipv4'
BGP table version is 1, local router ID is 172.0.0.1, vrf id 0
Default local pref 100, local AS 65000
Status codes:  s suppressed, d damped, h history, * valid, > best, = multipath,
               i internal, r RIB-failure, S Stale, R Removed
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

   Network          Next Hop            Metric LocPrf Weight Path
*> 10.244.0.0/24    172.0.0.2                              0 65001 i

Displayed  1 routes and 1 total paths

您应该会看到我们的 BGP 对等体已获知 Pod CIDR 10.244.0.0/24。

2.4 默认BGP计时器

运行以下命令 - 它是之前执行的命令的扩展版本。这将显示我们的 BGP 计时器配置：

bash 复制代码

root@server:~# cilium bgp peers -o json
{
 "clab-bgp-cplane-devel-control-plane": [
  {
   "applied-hold-time-seconds": 90,
   "applied-keep-alive-time-seconds": 30,
   "configured-hold-time-seconds": 90,
   "configured-keep-alive-time-seconds": 30,
   "connect-retry-time-seconds": 120,
   "ebgp-multihop-ttl": 1,
   "families": [
    {
     "advertised": 1,
     "afi": "ipv4",
     "received": 1,
     "safi": "unicast"
    }
   ],
   "graceful-restart": {},
   "local-asn": 65001,
   "peer-address": "172.0.0.1",
   "peer-asn": 65000,
   "peer-port": 179,
   "session-state": "established",
   "uptime-nanoseconds": 94383561114
  }
 ]
}

使用 Ctrl+C 停止 tcpdump。

准备 termshark 以使用深色主题：

bash 复制代码

mkdir -p /root/.config/termshark/
echo -e "[main]\ndark-mode = true" > /root/.config/termshark/termshark.toml

在 Pod 中启动 termshark 以可视化 tcpdump 捕获的 ARP 流量：

bash 复制代码

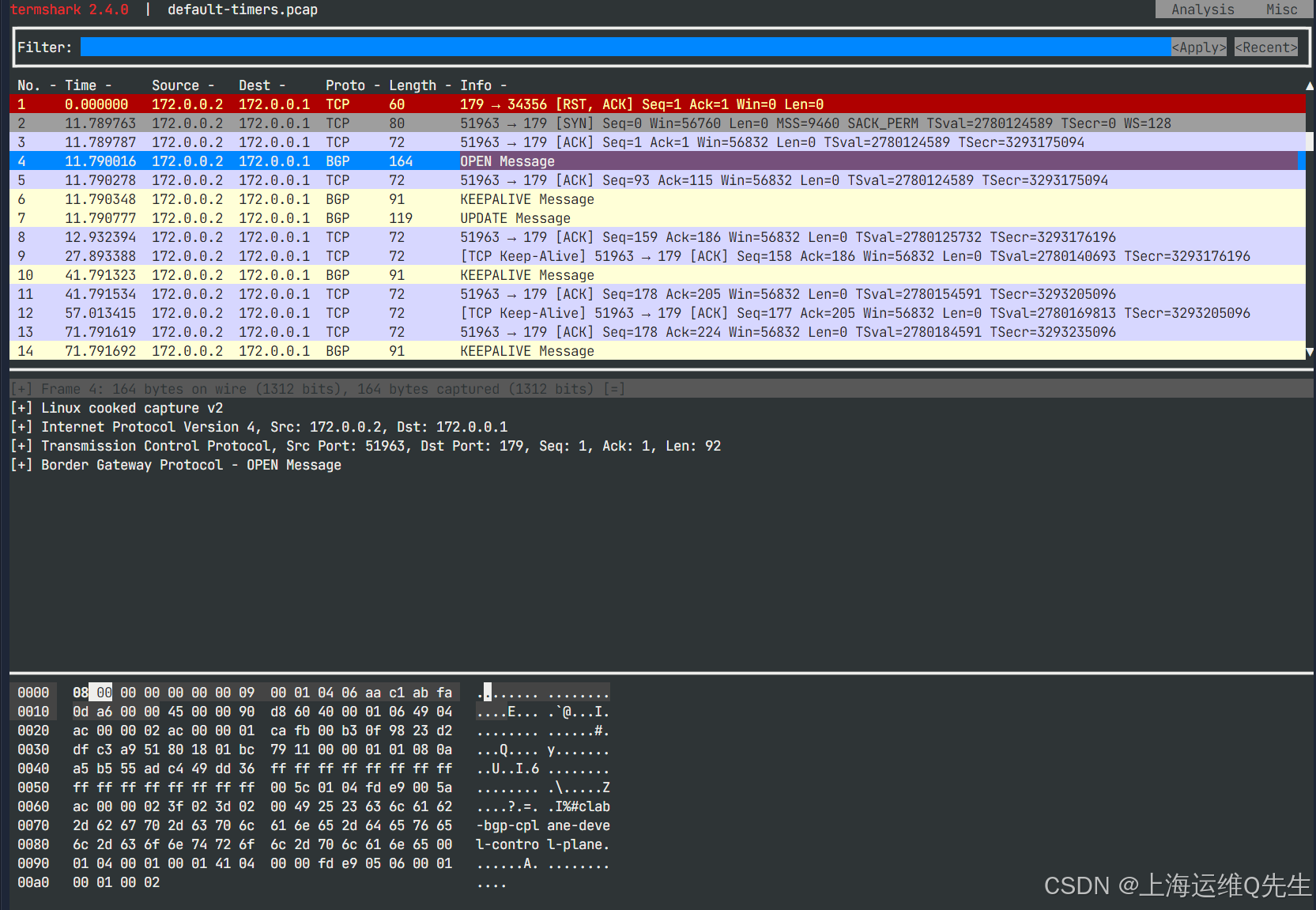

TERM=xterm-256color termshark -r default-timers.pcap

您可以看到 KEEPALIVE 消息之间有 30 秒的间隔（请参阅下图中的数据包 #5、#8 和 #11）。

现在让我们更详细地解释这些计时器：

Keepalive Interval：默认为 30 秒。Keepalive 用于维护邻居关系，如果在协商的保持时间内未收到 Keepalive 消息，则会导致 BGP 关闭邻居连接。
保持时间 ：默认为 keepalive 间隔的 3 倍，即 90 秒。这是 BGP 在关闭连接之前从其对等体发出的连续消息之间等待的时间。换句话说 - 如果连续 3 条 keepalive 消息丢失，我们将假设无法访问远程对等体。
连接重试 ：默认为 120 秒。在 BGP 对等过程中，如果初始 TCP 连接尝试失败，则连接重试计时器将起作用。它确定 BGP 路由器为其预期的 BGP 对等体建立 TCP 连接而进行的后续连接尝试之间的间隔。

许多 Cilium 用户可能希望减少这些计时器以实现更快的收敛时间。

2.5 修改BGP计时器

此部分现在应如下所示：

yaml 复制代码

root@server:~# yq bgp/cilium-bgp-peer-config.yaml
---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPPeerConfig
metadata:
  name: peer-config-generic
spec:
  families:
    - afi: ipv4
      safi: unicast
      advertisements:
        matchLabels:
          advertise: "pod-cidr"
  timers:
    connectRetryTimeSeconds: 12
    holdTimeSeconds: 9
    keepAliveTimeSeconds: 3

应用计时器应用更改的策略。

bash 复制代码

kubectl apply -f $HOME/bgp/cilium-bgp-peer-config.yaml

在新窗口内重新抓包

bash 复制代码

tcpdump -n -i any tcp port 179 and src 172.0.0.2 -w fast-timers.pcap

大约 10 秒后，按 Ctrl+C 停止，并使用 termshark 可视化数据包：

bash 复制代码

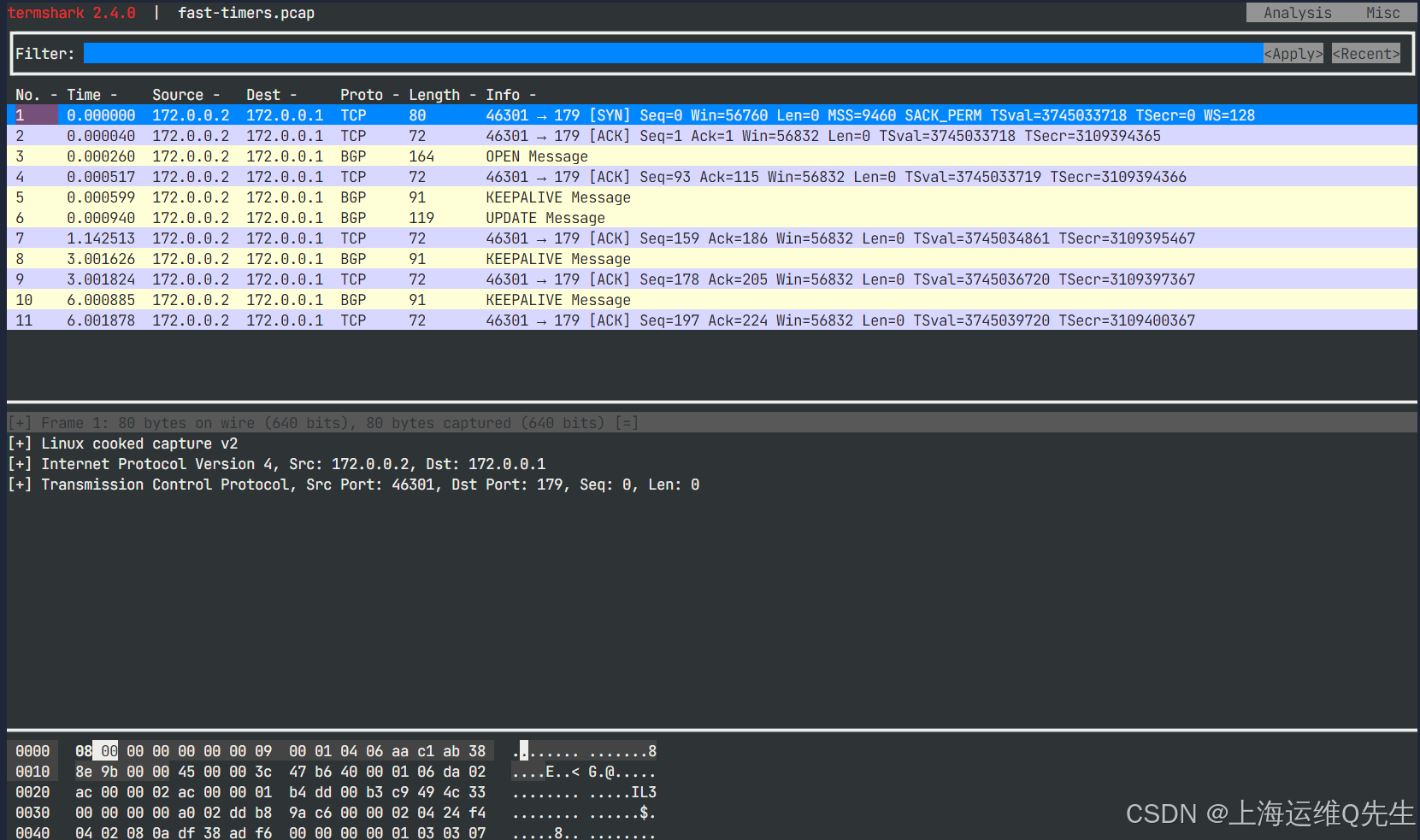

TERM=xterm-256color termshark -r fast-timers.pcap

您应该会看到 KEEPALIVE 数据包现在每 3 秒传输一次，而不是每 30 秒传输一次。

使用较短的 keepalive 意味着更快地检测无响应的 BGP 对等体。这使路由表能够快速重新收敛，并使流量能够从中断中快速恢复。

3. Cilium eBGP多跳

首先，让我们回到我们的 Cilium 代理来监控流量。我们将再次将 Wireshark 与 Termshark 结合使用，以可视化界面中的数据包。

bash 复制代码

CILIUM_POD=$(kubectl -n kube-system get po -l k8s-app=cilium -o name)
echo $CILIUM_POD

现在，让我们在代理上运行 shell。

bash 复制代码

kubectl -n kube-system exec -ti $CILIUM_POD -- bash

开始使用 tcpdump 侦听 BGP 流量。我们将数据包捕获记录到名为 traffic.pcap 的 PCAP 文件中：

bash 复制代码

tcpdump -n -i any tcp port 179 and src 172.0.0.2 -w traffic-no-multihop.pcap

我们将检查数据包上的 TTL 字段。

至少 5 秒后，使用 Ctrl+C 停止 TCPDump，并使用 termshark 检查数据包捕获：

bash 复制代码

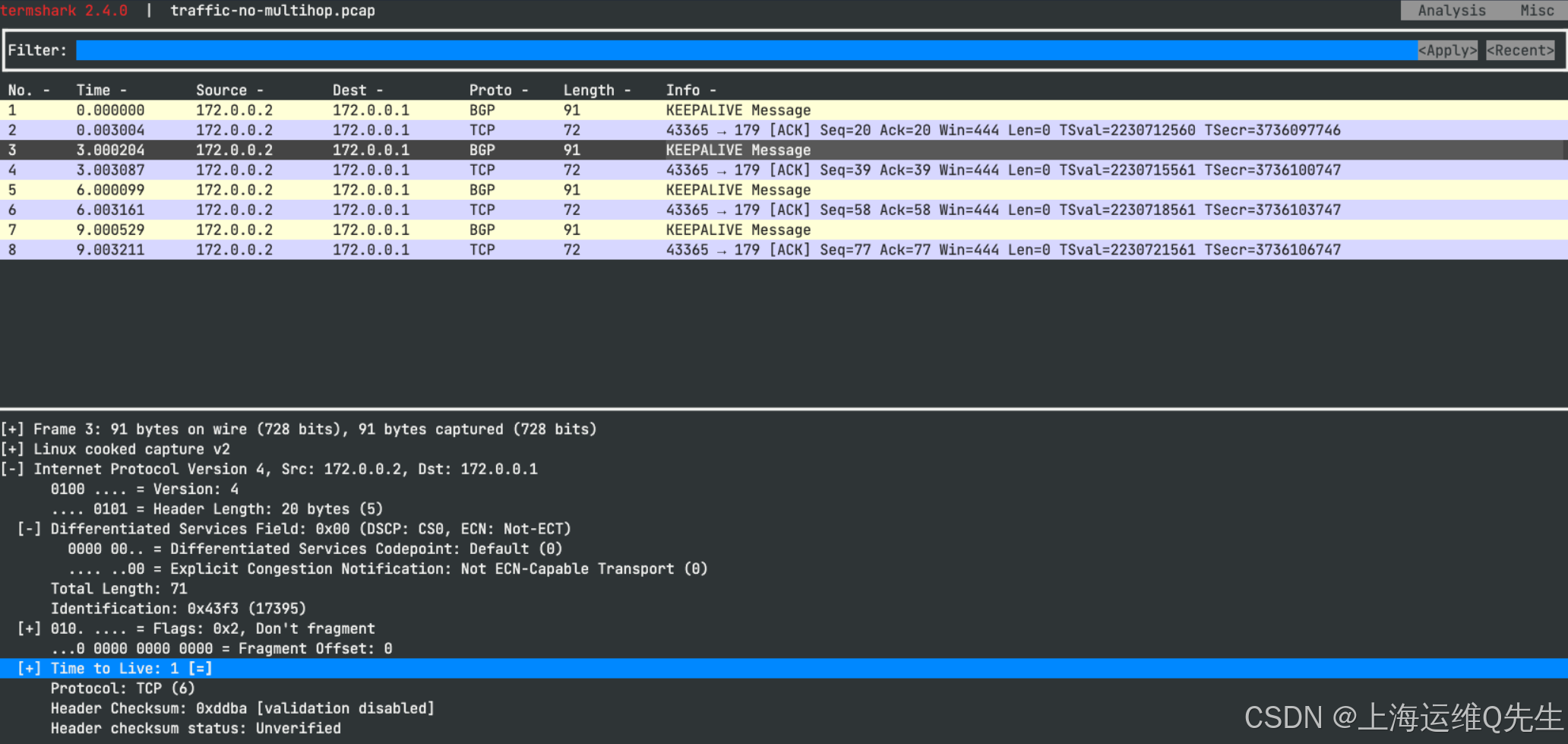

TERM=xterm-256color termshark -r traffic-no-multihop.pcap

选择其中一个数据包。通过单击其标题来展开中间窗格中的 [+] Internet Protocol Version 4 字段（不要单击 [+]，而是单击文本）。

现在让我们更新 eBGP Multihop 设置。这将增加 BGP 数据包中 TTL 字段的值。

编辑 cilium-bgp-peer-config.yaml

yaml 复制代码

root@server:~# yq bgp/cilium-bgp-peer-config.yaml
---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPPeerConfig
metadata:
  name: peer-config-generic
spec:
  families:
    - afi: ipv4
      safi: unicast
      advertisements:
        matchLabels:
          advertise: "pod-cidr"
  timers:
    connectRetryTimeSeconds: 12
    holdTimeSeconds: 9
    keepAliveTimeSeconds: 3
  ebgpMultihop: 10

应用配置

bash 复制代码

kubectl apply -f $HOME/bgp/cilium-bgp-peer-config.yaml

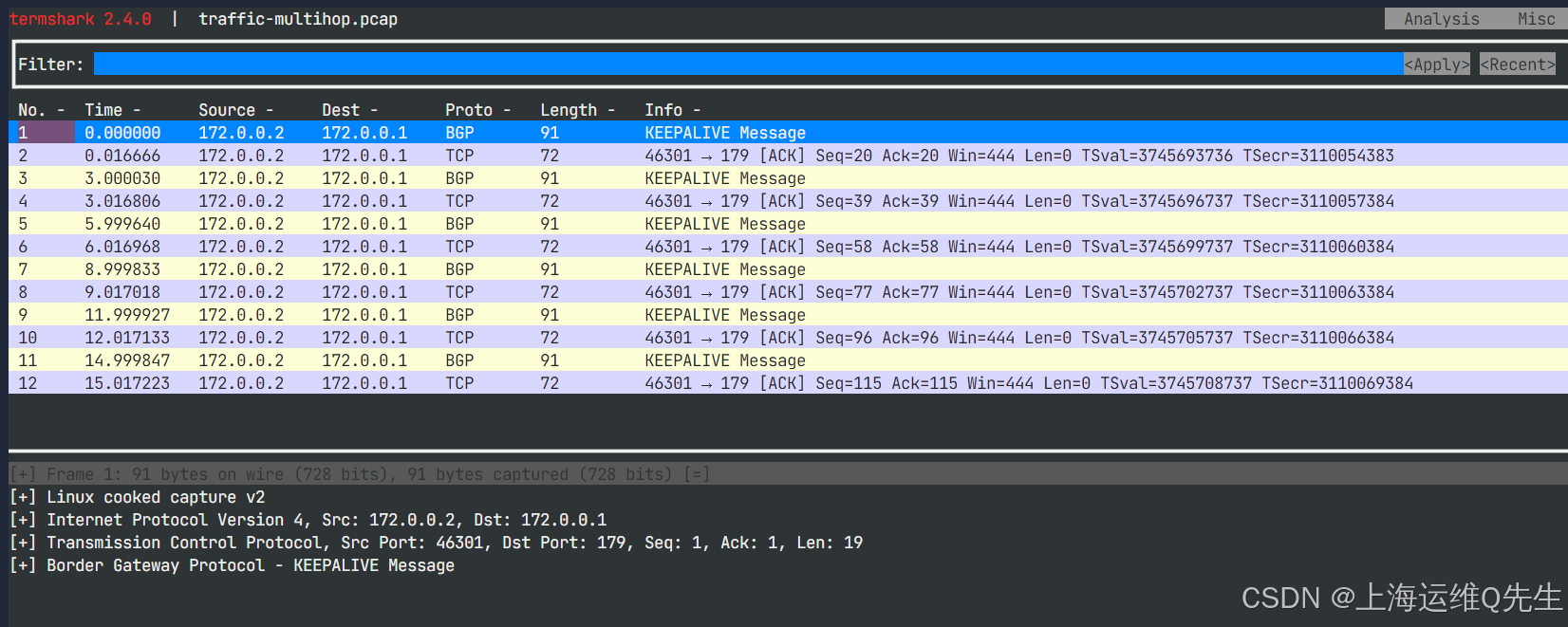

另外个窗口再次开始使用 tcpdump 侦听 BGP 流量。我们将数据包捕获记录到名为 traffic-multihop.pcap 的 PCAP 文件中：

bash 复制代码

tcpdump -n -i any tcp port 179 and src 172.0.0.2 -w traffic-multihop.pcap

几秒钟后，使用 Ctrl+C 停止 TCPDump，并使用 termshark 检查数据包捕获：

bash 复制代码

TERM=xterm-256color termshark -r traffic-multihop.pcap

通过增加 TTL，我们可以在 Cilium 和未直接连接到 Cilium BGP 节点的 BGP 对等体之间建立 eBGP 会话。

4. BGP平滑重启

让我们检查一下在架顶式路由器上的 BGP 会话期间设置的当前平滑重启参数：

bash 复制代码

root@server:~# docker exec -it clab-bgp-cplane-devel-tor vtysh -c 'show bgp ipv4 neighbor' | \
  grep -A 10 "Graceful restart information"
  Graceful restart information:
    Local GR Mode: Helper*
    Remote GR Mode: Disable
    R bit: False
    Timers:
      Configured Restart Time(sec): 120
      Received Restart Time(sec): 0
  Message statistics:
    Inq depth is 0
    Outq depth is 0
                         Sent       Rcvd

需要注意的主要一点是，Top of Rack 开关已经启用了平滑重启（它处于 Helper 模式），但遥控器（Cilium）没有（"Remote GR Mode"："Disable"）。

您可以通过重新启动 Cilium 代理并观察行为来尝试该行为。不过，你必须非常快。

首先，使用以下命令检查对等体上的 BGP 路由和整体路由表：

bash 复制代码

root@server:~# docker exec -it clab-bgp-cplane-devel-tor vtysh -c 'show bgp ipv4 '
echo "========================="
docker exec -it clab-bgp-cplane-devel-tor ip r
BGP table version is 3, local router ID is 172.0.0.1, vrf id 0
Default local pref 100, local AS 65000
Status codes:  s suppressed, d damped, h history, * valid, > best, = multipath,
               i internal, r RIB-failure, S Stale, R Removed
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

   Network          Next Hop            Metric LocPrf Weight Path
*> 10.244.0.0/24    172.0.0.2                              0 65001 i

Displayed  1 routes and 1 total paths
=========================
default via 172.20.20.1 dev eth0
10.244.0.0/24 nhid 17 via 172.0.0.2 dev net0 proto bgp metric 20
172.0.0.0/24 dev net0 proto kernel scope link src 172.0.0.1
172.20.20.0/24 dev eth0 proto kernel scope link src 172.20.20.2

如您所见，我们已经从 Cilium 学习了 BGP 上的 10.244.0.0/24（PodCIDR），并且它安装在路由表中。

重新启动代理

bash 复制代码

kubectl -n kube-system rollout restart daemonset cilium

立即再次运行相同的命令：

bash 复制代码

root@server:~# docker exec -it clab-bgp-cplane-devel-tor vtysh -c 'show bgp ipv4 '
echo "========================="
docker exec -it clab-bgp-cplane-devel-tor ip r
BGP table version is 5, local router ID is 172.0.0.1, vrf id 0
Default local pref 100, local AS 65000
Status codes:  s suppressed, d damped, h history, * valid, > best, = multipath,
               i internal, r RIB-failure, S Stale, R Removed
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

   Network          Next Hop            Metric LocPrf Weight Path
*> 10.244.0.0/24    172.0.0.2                              0 65001 i

Displayed  1 routes and 1 total paths
=========================
default via 172.20.20.1 dev eth0
10.244.0.0/24 nhid 19 via 172.0.0.2 dev net0 proto bgp metric 20
172.0.0.0/24 dev net0 proto kernel scope link src 172.0.0.1
172.20.20.0/24 dev eth0 proto kernel scope link src 172.20.20.2

虽然 Cilium 代理重新加载时间很短，并且 BGP 会话在 10-15 秒内重新建立，但我们可以通过启用正常重启来改进行为。

编辑 cilium-bgp-peer-config.yaml

yaml 复制代码

root@server:~# yq bgp/cilium-bgp-peer-config.yaml
---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPPeerConfig
metadata:
  name: peer-config-generic
spec:
  families:
    - afi: ipv4
      safi: unicast
      advertisements:
        matchLabels:
          advertise: "pod-cidr"
  timers:
    connectRetryTimeSeconds: 12
    holdTimeSeconds: 9
    keepAliveTimeSeconds: 3
  ebgpMultihop: 10
  gracefulRestart:
    enabled: true
    restartTimeSeconds: 20

应用更新的策略。

yaml 复制代码

kubectl apply -f $HOME/bgp/cilium-bgp-peer-config.yaml

现在，我们检查 Graceful Restart 参数并验证它是否已启用。您可能需要运行此命令几次，因为启用平滑重启会重置 BGP 会话：

bash 复制代码

root@server:~# docker exec -it clab-bgp-cplane-devel-tor vtysh -c 'show bgp ipv4 neighbor' | grep "Graceful Restart Capability" -A 8
    Graceful Restart Capability: advertised and received
      Remote Restart timer is 20 seconds
      Address families by peer:
        IPv4 Unicast(preserved)
  Graceful restart information:
    End-of-RIB send:
    End-of-RIB received: IPv4 Unicast
    Local GR Mode: Helper*
    Remote GR Mode: Restart

平滑重启现在由 2 个 BGP 对等体启用。

让我们验证一下它是否像宣传的那样工作。

再次重新启动代理。

bash 复制代码

kubectl -n kube-system rollout restart daemonset cilium

立即再次运行相同的命令：

bash 复制代码

root@server:~# docker exec -it clab-bgp-cplane-devel-tor vtysh -c 'show bgp ipv4 '
echo "========================="
docker exec -it clab-bgp-cplane-devel-tor ip r
echo "========================="
docker exec -it clab-bgp-cplane-devel-tor vtysh -c 'show bgp ipv4 neighbor' | grep "Graceful restart information" -A 10
BGP table version is 7, local router ID is 172.0.0.1, vrf id 0
Default local pref 100, local AS 65000
Status codes:  s suppressed, d damped, h history, * valid, > best, = multipath,
               i internal, r RIB-failure, S Stale, R Removed
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

   Network          Next Hop            Metric LocPrf Weight Path
S> 10.244.0.0/24    172.0.0.2                              0 65001 i

Displayed  1 routes and 1 total paths
=========================
default via 172.20.20.1 dev eth0
10.244.0.0/24 nhid 21 via 172.0.0.2 dev net0 proto bgp metric 20
172.0.0.0/24 dev net0 proto kernel scope link src 172.0.0.1
172.20.20.0/24 dev eth0 proto kernel scope link src 172.20.20.2
=========================
  Graceful restart information:
    The remaining time of restart timer is 17
    The remaining time of stalepath timer is 357
    Local GR Mode: Helper*
    Remote GR Mode: NotApplicable
    R bit: False
    Timers:
      Configured Restart Time(sec): 120
      Received Restart Time(sec): 20
      Restart Time Remaining(sec): 17
      Restart Time Remaining(sec): 17

如果您足够快，您会在输出中注意到：

10.244.0.0/24 前缀仍通过 BGP 获知。
10.244.0.0/24 前缀仍然存在于路由表中。
BGP 知道存在问题并将路由标记为过时：
- 第一个命令显示路由条目的 S> 前缀
- 在 Cilium 重启期间，BGP 对等体在重启期间保留路由。您还可以查看路由在路由表中保留路由的剩余时间（您应该会看到如下输出 The remaining time of restart timer is 17 ）。

5. BGP MD5密码

5.1 创建密码

首先，让我们为我们的密码创建一个 Kubernetes 密钥：

bash 复制代码

kubectl -n kube-system create secret generic \
  --type=string secretname \
  --from-literal=password=my-secret-password

编辑 cilium-bgp-peer-config.yaml

bash 复制代码

root@server:~# yq bgp/cilium-bgp-peer-config.yaml
---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPPeerConfig
metadata:
  name: peer-config-generic
spec:
  families:
    - afi: ipv4
      safi: unicast
      advertisements:
        matchLabels:
          advertise: "pod-cidr"
  timers:
    connectRetryTimeSeconds: 12
    holdTimeSeconds: 9
    keepAliveTimeSeconds: 3
  ebgpMultihop: 10
  gracefulRestart:
    enabled: true
    restartTimeSeconds: 20
  authSecretRef: secretname

应用配置

bash 复制代码

kubectl apply -f $HOME/bgp/cilium-bgp-peer-config.yaml

5.2 向远程对等体添加密码

让我们执行到我们的远程对等节点：

bash 复制代码

docker exec -it clab-bgp-cplane-devel-tor vtysh

通过执行以下命令更新密码：

bash 复制代码

root@server:~# docker exec -it clab-bgp-cplane-devel-tor vtysh

Hello, this is FRRouting (version 8.2.2_git).
Copyright 1996-2005 Kunihiro Ishiguro, et al.

tor# conf t
tor(config)# router bgp 65000
tor(config-router)# neighbor 172.0.0.2 password my-secret-password
tor(config-router)# exit
tor(config)# exit
tor#

当仍在远程对等体上时，让我们验证一下会话现在是否已重新建立。

bash 复制代码

tor# show bgp ipv4 summary

IPv4 Unicast Summary (VRF default):
BGP router identifier 172.0.0.1, local AS number 65000 vrf-id 0
BGP table version 9
RIB entries 1, using 184 bytes of memory
Peers 1, using 716 KiB of memory

Neighbor        V         AS   MsgRcvd   MsgSent   TblVer  InQ OutQ  Up/Down State/PfxRcd   PfxSnt Desc
172.0.0.2       4      65001       475       469        0    0    0 00:00:46            1        1 N/A

Total number of neighbors 1
tor#

会话已重新建立，现在已经过身份验证。

5.3 Md5 密码

让我们验证一下 BGP 对等体之间的 TCP 会话是否使用 MD5 进行身份验证。

首先，让我们回到我们的 Cilium 代理来监控流量。我们将再次将 Wireshark 与 Termshark 结合使用，以可视化界面中的数据包。

新窗口执行

bash 复制代码

CILIUM_POD=$(kubectl -n kube-system get po -l k8s-app=cilium -o name)
echo $CILIUM_POD

现在，让我们在代理上运行 shell。

bash 复制代码

kubectl -n kube-system exec -ti $CILIUM_POD -- bash

让我们重新安装 tcpdump 和 Termshark。

bash 复制代码

apt-get update
DEBIAN_FRONTEND=noninteractive apt-get -y install tcpdump termshark

让我们将来自邻居的 BGP 流量记录到名为 md5.pcap 的 PCAP 文件中：

bash 复制代码

tcpdump -n -i any tcp port 179 and src 172.0.0.2 -w md5.pcap

使用 Ctrl+C 停止 tcpdump 捕获，并使用 termshark 可视化数据包：

bash 复制代码

TERM=xterm-256color termshark -r md5.pcap

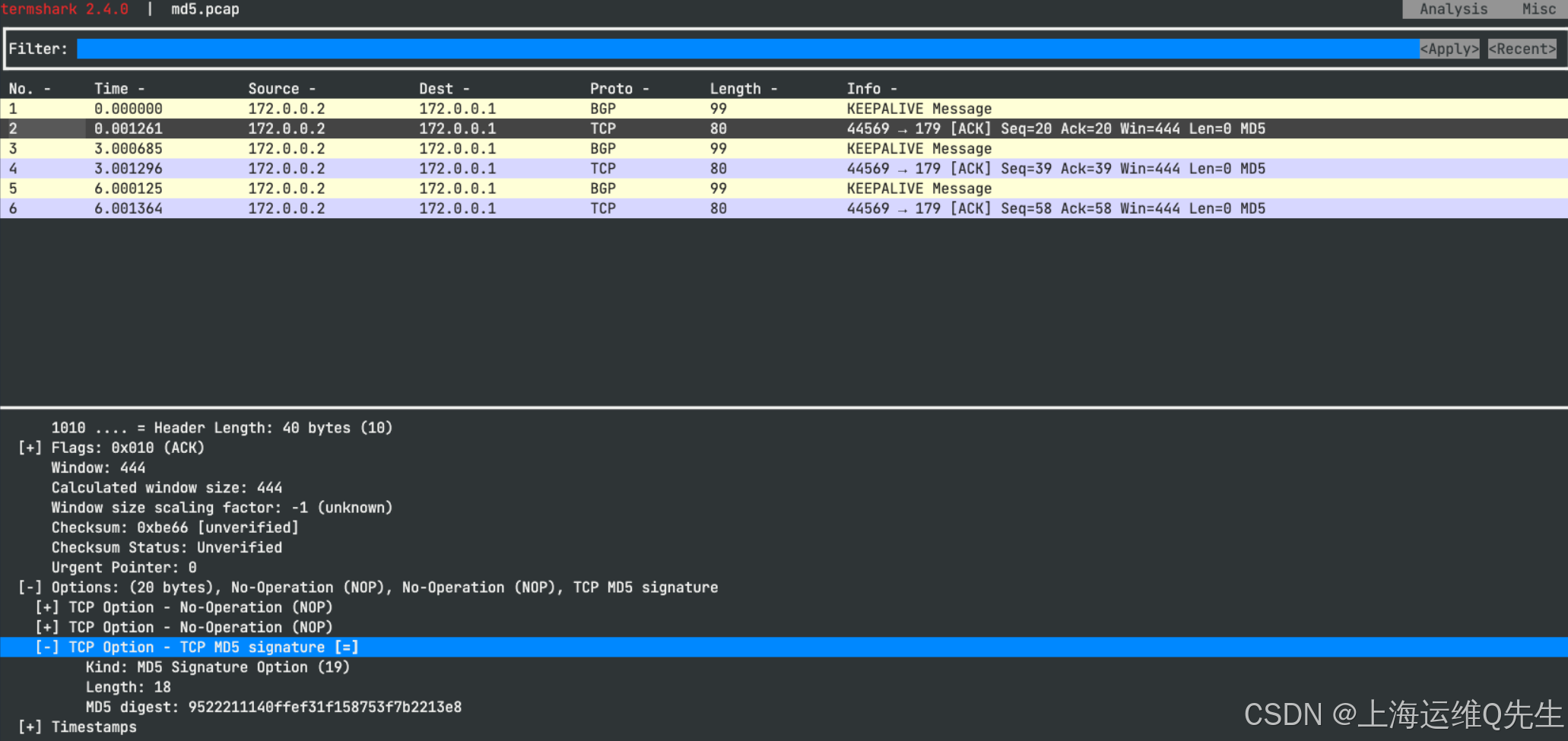

选择任何数据包并打开 "Transmission Control Protocol" 面板。向下滚动到 "Options" 并展开面板。您现在应该看到"TCP 选项 - TCP MD5 签名"行。展开它。

两台设备都使用其配置中的 BGP 密钥对 TCP 数据包信息进行哈希处理，并在 TCP 报头中将其作为编码的 MD5 发送。一旦他们比较收到的 MD5 值与他们的值匹配，会话就建立起来了。

6. Cilium BGP Communities

6.1 BGP Communities

BGP 社区用于标记通告给其他 BGP 对等体的路由。它们本质上是路由和策略元数据，主要用于流量工程。

首先，在开始使用 BGP 社区之前，我们看一下发送到对等节点的路由。

bash 复制代码

root@server:~# docker exec -it clab-bgp-cplane-devel-tor vtysh -c 'show bgp ipv4 10.244.0.0/24'
BGP routing table entry for 10.244.0.0/24, version 9
Paths: (1 available, best #1, table default)
  Advertised to non peer-group peers:
  172.0.0.2
  65001
    172.0.0.2 from 172.0.0.2 (172.0.0.2)
      Origin IGP, valid, external, best (First path received)
      Last update: Thu May 29 03:22:31 2025

现在让我们向 Peer 节点添加一个 community 值。

编辑 cilium-bgp-advertisement.yaml

yaml 复制代码

root@server:~# yq bgp/cilium-bgp-advertisement.yaml
---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPAdvertisement
metadata:
  name: pod-cidr
  labels:
    advertise: pod-cidr
spec:
  advertisements:
    - advertisementType: "PodCIDR"
      attributes:
        communities:
          standard:
            - 65001:100

如您所见，我们将值为 65001：100 的社区应用于我们的 PodCIDR 前缀。请注意，我们可以使用基于 Services 的 selectorType 来将特定的 BGP 社区应用于我们选择的 Service。

重新应用对等互连策略：

bash 复制代码

kubectl apply -f $HOME/bgp/cilium-bgp-advertisement.yaml

让我们再看一下发送给 Peer 节点的路由：

bash 复制代码

root@server:~# docker exec -it clab-bgp-cplane-devel-tor vtysh -c 'show bgp ipv4 10.244.0.0/24'
BGP routing table entry for 10.244.0.0/24, version 10
Paths: (1 available, best #1, table default)
  Advertised to non peer-group peers:
  172.0.0.2
  65001
    172.0.0.2 from 172.0.0.2 (172.0.0.2)
      Origin IGP, valid, external, best (First path received)
      Community: 65001:100
      Last update: Thu May 29 03:28:03 2025

6.2 小测验

yaml 复制代码

√	eBGP sessions are not possible between routers not directly connected to each other, unless eBGP Multihop is enabled.
√	BGP timers can be customized on Cilium.
BGP Graceful Restart is enabled by default on Cilium.
eBPF is the evolution of eBGP.
√	BGP sessions can be secured using MD5 shared secrets between peers.

7. 测试

7.1 题目

您被要求为 Rebel Alliance 分析和改进 Kubernetes 集群。他们希望您提高 BGP 对等互连配置的可靠性和安全状况。

您需要修改 exam/ 目录中的 BGP 清单，并将其应用于 Kubernetes 集群，以匹配所有要求。

您可以使用以下方法验证 TOR 路由器上的 BGP 会话：
bash 复制代码
```
docker exec clab-bgp-cplane-devel-tor vtysh -c "show bgp ipv4 summary"
```

网络团队将路由器的 MD5 密码修改为 value theEmpireFallsBack 的。修改现有的 Kubernetes 密钥，为 Kubernetes 集群设置相同的密码。

密钥位于 kube-system 命名空间中！
Kubernetes 密钥中的值必须以 base64 为单位设置。你可以使用 echo -n "somestring" | base64 来编码它。
或者，您可以选择删除并重新创建密码。
您可以通过以下方式验证 TOR 路由器上的 BGP 身份验证：
bash 复制代码
```
docker exec clab-bgp-cplane-devel-tor vtysh -c "show bgp ipv4 neighbor"
```

安全团队希望确保某些服务永远不会被公布到网络。他们决定将这些关键服务分组到 无广告 BGP 社区。

您需要在 BGP 对等策略中创建一个社区设置，以标记级别为：top-secret 标签且社区为 no-advertise 的服务 IP 池。

我们在 endor 命名空间中部署了一个 Deathstar 应用程序。这 deathstar 服务是一个标记为 announced： secret-bgp 的 LoadBalancer 服务。使用 secret-bgp LB-IPAM 策略，已使用 BGP 为服务分配一个外部 IP 地址（在 192.168.42.0/24 范围内）。LB-IPAM 策略标有 level： top-secret，因此如果您正确配置了 BGP 对等连接，它应该继承无通告社区。

您可以通过以下方式验证服务是否已公布：
bash 复制代码
```
docker exec clab-bgp-cplane-devel-tor vtysh -c "show bgp ipv4"
```

您可以使用服务的 IP 和掩码检查详细信息：

bash 复制代码

docker exec clab-bgp-cplane-devel-tor vtysh -c "show bgp ipv4 192.168.42.1/32"

此外，已经决定 Pod CIDR 不应传播到直接路由器之外。no-export 社区将用于此目的。确保 Pod CIDR 使用该社区进行标记，而不是使用当前设置的 CIDR 进行标记。

同样，请使用 wellKnown 字段而不是 standard 字段。

您可以通过以下方式验证 TOR 路由器上的 BGP 社区：

bash 复制代码

docker exec clab-bgp-cplane-devel-tor vtysh -c "show bgp ipv4 10.244.0.0/24"

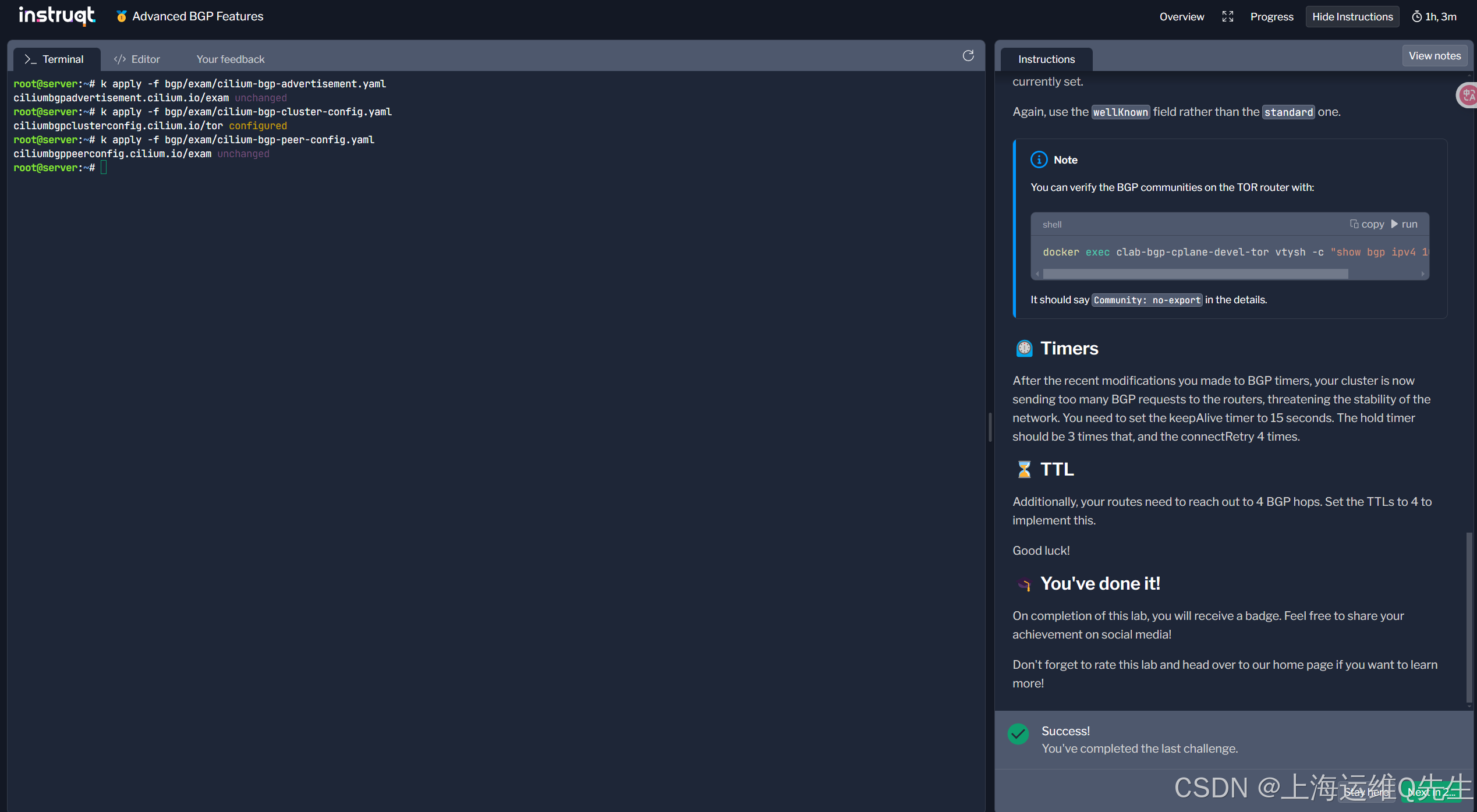

在您最近对 BGP 计时器进行修改后，您的集群现在向路由器发送了过多的 BGP 请求，从而威胁到网络的稳定性。您需要将 keepAlive 计时器设置为 15 秒。保持计时器应为 3 倍，connectRetry 应为 4 倍。

此外，您的路由需要达到 4 个 BGP 跃点。将 TTLs 设置为 4 以实现此目的。

7.2 解题

收集信息

bash 复制代码

root@server:~# docker exec clab-bgp-cplane-devel-tor vtysh -c "show bgp ipv4 summary"

IPv4 Unicast Summary (VRF default):
BGP router identifier 172.0.0.1, local AS number 65000 vrf-id 0
BGP table version 11
RIB entries 1, using 184 bytes of memory
Peers 1, using 716 KiB of memory

Neighbor        V         AS   MsgRcvd   MsgSent   TblVer  InQ OutQ  Up/Down State/PfxRcd   PfxSnt Desc
172.0.0.2       4      65001       603       593        0    0    0 00:07:55      Connect        0 N/A

Total number of neighbors 1
root@server:~# docker exec clab-bgp-cplane-devel-tor vtysh -c "show bgp ipv4 neighbor"
BGP neighbor is 172.0.0.2, remote AS 65001, local AS 65000, external link
Hostname: clab-bgp-cplane-devel-control-plane
  BGP version 4, remote router ID 0.0.0.0, local router ID 172.0.0.1
  BGP state = Connect
  Last read 00:07:59, Last write 00:07:59
  Hold time is 180, keepalive interval is 60 seconds
  Graceful restart information:
    Local GR Mode: Helper*
    Remote GR Mode: NotApplicable
    R bit: False
    Timers:
      Configured Restart Time(sec): 120
      Received Restart Time(sec): 20
  Message statistics:
    Inq depth is 0
    Outq depth is 0
                         Sent       Rcvd
    Opens:                  6          6
    Notifications:          0          8
    Updates:               11         13
    Keepalives:           576        576
    Route Refresh:          0          0
    Capability:             0          0
    Total:                593        603
  Minimum time between advertisement runs is 0 seconds

 For address family: IPv4 Unicast
  Not part of any update group
  Community attribute sent to this neighbor(all)
  0 accepted prefixes

 For address family: IPv6 Unicast
  Not part of any update group
  Community attribute sent to this neighbor(all)
  0 accepted prefixes

  Connections established 6; dropped 6
  Last reset 00:07:59,   Notification received (Cease/Peer De-configured)
BGP Connect Retry Timer in Seconds: 120
Next connect timer due in 2 seconds
Peer Authentication Enabled
Read thread: off  Write thread: off  FD used: 26

替换秘钥

bash 复制代码

k -n kube-system delete secret secretname
kubectl -n kube-system create secret generic \
  --type=string secretname \
  --from-literal=password=theEmpireFallsBack

修改配置文件

bash 复制代码

root@server:~# yq /root/bgp/exam/cilium-bgp-advertisement.yaml
---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPAdvertisement
metadata:
  name: exam
  labels:
    advertise: exam
spec:
  advertisements:
    - advertisementType: "PodCIDR"
      attributes:
        communities:
          wellKnown:
            - "no-export"
            # - "internet"
    - advertisementType: "Service"
      service:
        addresses:
          - LoadBalancerIP
      selector:
        matchLabels:
          level: top-secret
      attributes:
        communities:
          wellKnown:
            - "no-advertise"
          #   - "internet"

root@server:~# yq /root/bgp/exam/cilium-bgp-cluster-config.yaml
---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPClusterConfig
metadata:
  name: tor
spec:
  nodeSelector:
    matchLabels:
      kubernetes.io/hostname: clab-bgp-cplane-devel-control-plane
  bgpInstances:
    - name: "instance-65001"
      localASN: 65001
      peers:
        - name: "peer-65000-tor"
          peerASN: 65000
          peerAddress: "172.0.0.1"
          peerConfigRef:
            name: exam
root@server:~# yq /root/bgp/exam/cilium-bgp-peer-config.yaml
---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPPeerConfig
metadata:
  name: exam
spec:
  families:
    - afi: ipv4
      safi: unicast
      advertisements:
        matchLabels:
          advertise: exam
  timers:
    connectRetryTimeSeconds: 60
    holdTimeSeconds: 45
    keepAliveTimeSeconds: 15
  ebgpMultihop: 4
  gracefulRestart:
    enabled: true
    restartTimeSeconds: 20
  authSecretRef: secretname

应用配置

bash 复制代码

 k apply -f /root/bgp/exam

确认无误,提交!

新技能GET!
