【一生一芯】数字实验七：状态机及键盘输入

实验目标

七段数码管低两位显示当前按键的键码，中间两位显示对应的ASCII码（转换可以考虑自行设计一个ROM并初始化）。只需完成字符和数字键的输入，不需要实现组合键和小键盘。
当按键松开时，七段数码管的低四位全灭。
七段数码管的高两位显示按键的总次数。按住不放只算一次按键。只考虑顺序按下和放开的情况，不考虑同时按多个键的情况。

实验收获

一开始对实验目标没啥思路，第七个实验难度突然陡增。一开始没能把整体都思考清楚。就想着用分步走的思路，先实现一个功能框架，再实现它的逻辑部分。

第一版，模块设计和功能实现：

捕获键值模块，输出键值
统计按键次数模块，基于F0键值进行判断次数
SEG显示模块，

第二版，添加状态机

捕获键值模块，输出键值和状态
统计按键次数模块，根据状态信息进行计数
SEG显示模块，根据状态信息进行显示

实验过程

参考nvboard的demo ，实现键值捕获模块

module ps2_keyboard_ctl(clk,resetn,ps2_clk,ps2_data,ps2_code,ps2_count);
input clk,resetn,ps2_clk,ps2_data;
output [7:0] ps2_code;
reg [9:0] buffer; // ps2_data bits
reg [3:0] count; // count ps2_data bits
reg [2:0] ps2_clk_sync;
output reg [7:0] ps2_count;

复制代码

 always @(posedge clk) begin
     ps2_clk_sync <=  {ps2_clk_sync[1:0],ps2_clk};
 end

 wire sampling = ps2_clk_sync[2] & ~ps2_clk_sync[1];

 always @(posedge clk) begin
     if (resetn == 0) begin // reset
         count <= 0;
         ps2_count <=0;
     end
     else begin
         if (sampling) begin
           if (count == 4'd10) begin
             if ((buffer[0] == 0) &&  // start bit
                 (ps2_data)       &&  // stop bit
                 (^buffer[9:1])) begin      // odd  parity
                   $display("receive  %x ", buffer[8:1]);
                 if (buffer[8:1] == 8'hF0) begin
                 ps2_count <= ps2_count + 8'b1;

// $display("ps2_count %x, ", ps2_count);
end
end
count <= 0; // for next
end else begin
buffer[count] <= ps2_data; // store ps2_data
count <= count + 3'b1;
end
end
end
end
assign ps2_code = buffer[8:1]; //always set output data

endmodule

实现键值统计模块

module ps2_keyboard_to_count (
input wire clk, // 系统时钟
input wire rst_n, // 复位信号（低有效）
input wire [7:0] ps2_code, // 8位输入数据
input wire sampling,
output wire [7:0] key_count // F0出现的累计次数
);

复制代码

 reg [7:0] count  ;  // F0出现的累计次数
 always @(posedge clk) begin
 //always @(posedge clk or negedge rst_n) begin
     if (!rst_n) begin
         count <= 8'd0;    // 复位时计数器清零
     end else if ( (ps2_code == 8'hF0 ) && sampling ) begin
         count <= count + 1; // 检测到F0且数据有效时计数加1
         $display("ps2code %x,count: %x", ps2_code,count);
     end
 end

 assign key_count = count;

endmodule

实现SEG显示模块

module ps2_keyboard_ctl_seg(
input wire clk, // 时钟输入
input wire rst, // 复位信号（低电平有效）
input wire [7:0] data, // 8位数据输入
input wire [7:0] ascii_code, // 8位数据输入
input wire [7:0] data_count, // 8位数据输入
output [7:0] o_seg0,
output [7:0] o_seg1,
output [7:0] o_seg2,
output [7:0] o_seg3,
output [7:0] o_seg4,
output [7:0] o_seg5,
output [7:0] o_seg6,
output [7:0] o_seg7
);

复制代码

 // 七段数码管编码表（共阳极，段顺序：dp,g,f,e,d,c,b,a）
 reg [7:0] seg_table [0:15];
 reg [7:0] seg0, seg1,seg2,seg3,seg4,seg5,seg6,seg7;


 // 初始化七段编码表
 initial begin
     seg_table[0]  = 8'b11111100; // 0 → abcdef亮 [1](@ref)
     seg_table[1]  = 8'b01100000; // 1 → bc亮
     seg_table[2]  = 8'b11011010; // 2 → abdeg亮
     seg_table[3]  = 8'b11110010; // 3 → abcdg亮
     seg_table[4]  = 8'b01100110; // 4 → bcfg亮
     seg_table[5]  = 8'b10110110; // 5 → acdfg亮
     seg_table[6]  = 8'b10111110; // 6 → acdefg亮
     seg_table[7]  = 8'b11100000; // 7 → abc亮
     seg_table[8]  = 8'b11111110; // 8 → abcdefg全亮（缺dp）[1,
     seg_table[9]  = 8'b11110110; // 9 → abcdfg亮（缺e段）
     seg_table[10] = 8'b11101110; // A(10) → abcefg亮（缺d段）
     seg_table[11] = 8'b00111110; // B(11) → cdefg亮（缺ab段）
     seg_table[12] = 8'b10011100; // C(12) → adef亮（缺bcg段）
     seg_table[13] = 8'b01111010; // D(13) → bcdeg亮（缺af段）
     seg_table[14] = 8'b11011110; // E(14) → adefg亮（缺bc段）
     seg_table[15] = 8'b11101110; // F(15) → aefg亮（缺bcd段）

 end





 // 仅使用前两位数码管显示8位数据（高4位和低4位）
 always @(posedge clk ) begin
     if (rst) begin
         seg0 <= 8'b11111111; // 复位时关闭所有段
         seg1 <= 8'b11111111; // 复位时关闭所有段
     end else begin
         if (data == 8'b11110000 ) begin
            seg0 <= 8'b11111111;
            seg1 <= 8'b11111111;
            seg2 <= 8'b11111111;
            seg3 <= 8'b11111111;
            seg6 <= ~ seg_table[data_count[3:0]];
            seg7 <= ~ seg_table[data_count[7:4]];

         end else begin

         // 使用低4位和高4位数据来显示
         // 注意：这里假设data是8位二进制数，seg_table的索引范围是0-15
         // 因此data[3:0]和data[7:4]分别对应低4位和高4位
            seg0 <= ~ seg_table[data[3:0]];
            seg1 <= ~ seg_table[data[7:4]];
            seg3 <= ~ seg_table[ascii_code[3:0]];
            seg4 <= ~ seg_table[ascii_code[7:4]];
            seg6 <= ~ seg_table[data_count[3:0]];
            seg7 <= ~ seg_table[data_count[7:4]];
             end
         end
     end


  assign   o_seg0 = seg0 ;
  assign   o_seg1 = seg1 ;
  assign   o_seg2 = 8'b11111111; // dp段关闭
  assign   o_seg3 = seg3;
  assign   o_seg4 = seg4;
  assign   o_seg5 = 8'b11111111; // dp段关闭
  assign   o_seg6 = seg6;
  assign   o_seg7 = seg7;

endmodule

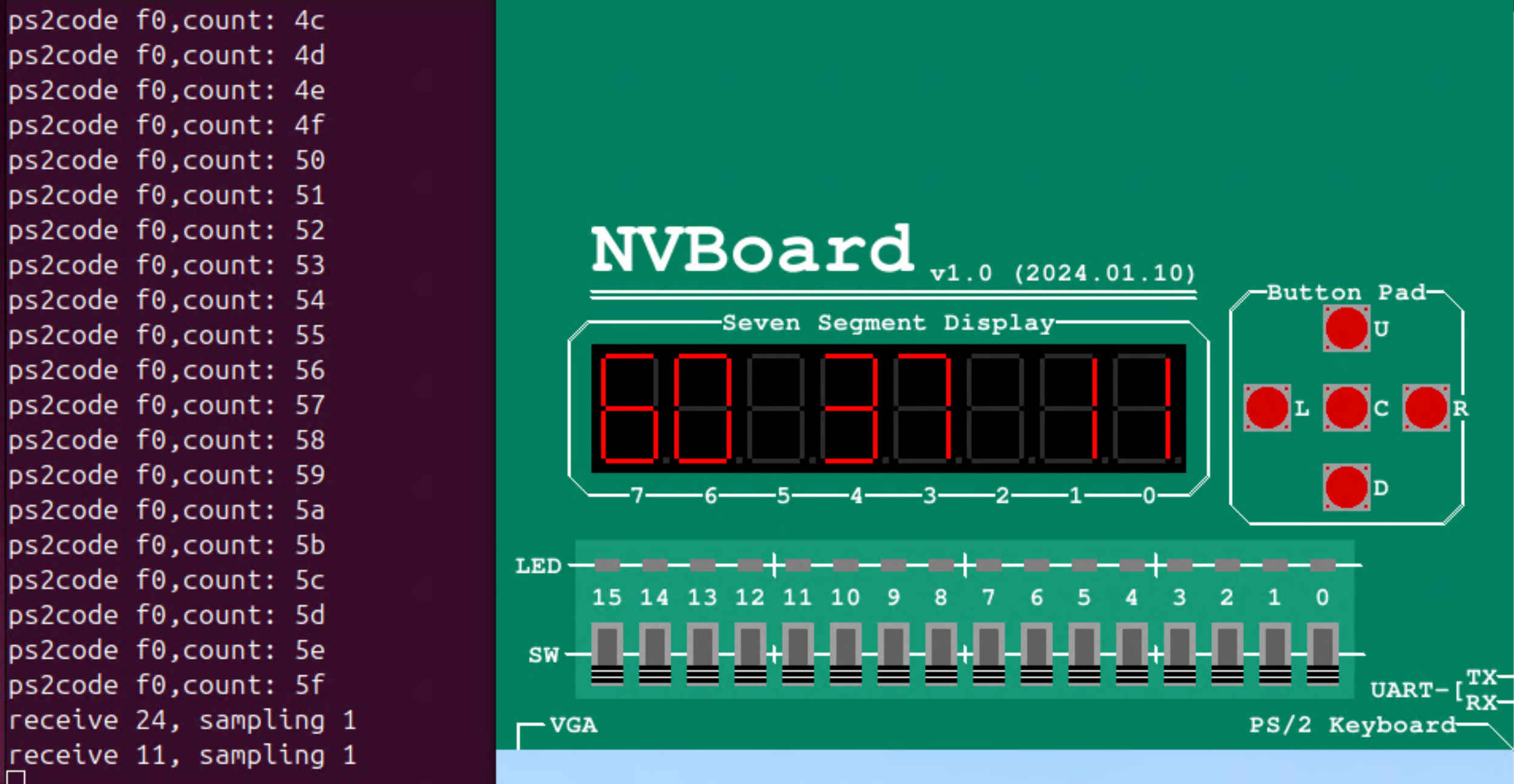

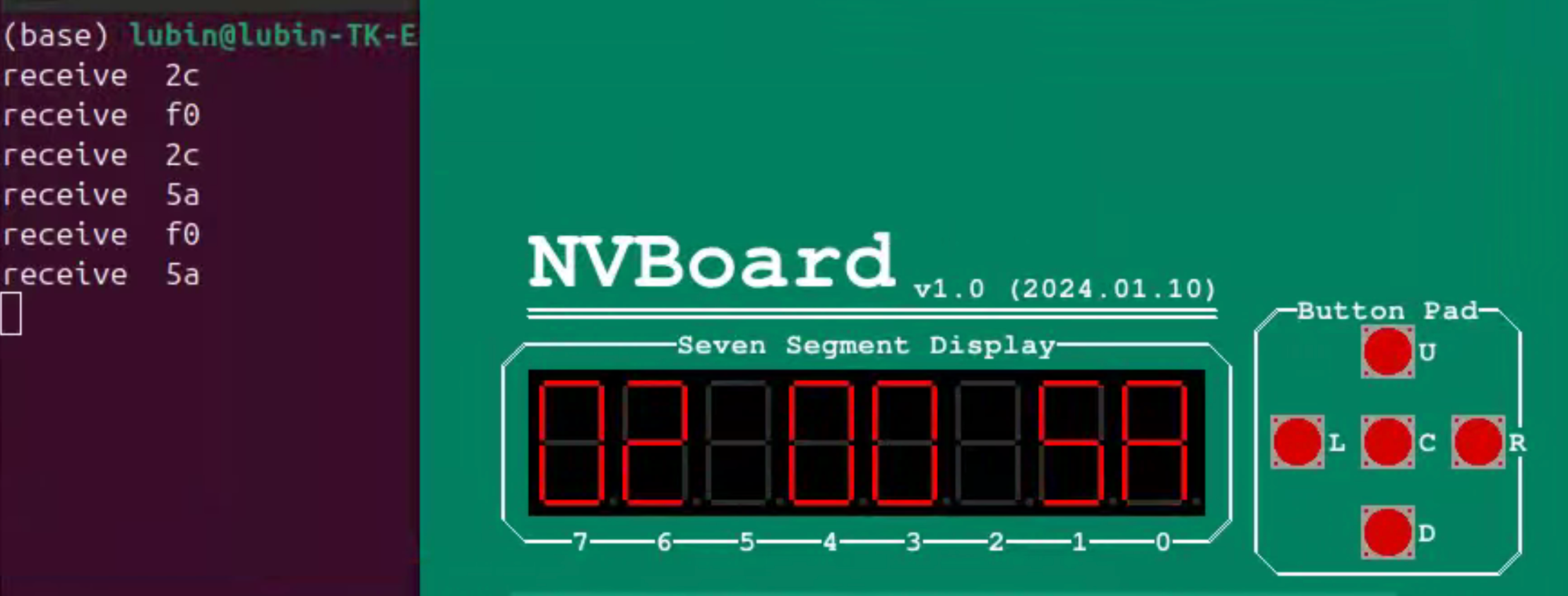

第一版运行结果遗留多个问题，有的需要引入状态机机制去解决
统计按键次数统计就不准。由于只简单的采用了F0作为统计机制，导致了有了多次的冗余统计。

改进了判断逻辑

但也遗留两个问题，状态机没能实现，键盘收起后要求能灭灯，也还没实现。目前没想出好的办法。刚觉是要同时判断结束码（F0）和键码才行，这样的话就要加入 fifo机制，保存两个状态。
