零基础玩转物联网-串口转以太网模块如何快速实现与HTTP服务器通信

目录

[1 前言](#1 前言)

[2 环境搭建](#2 环境搭建)

[2.1 硬件准备](#2.1 硬件准备)

[2.2 软件准备](#2.2 软件准备)

[2.3 驱动检查](#2.3 驱动检查)

[3 HTTP服务器通信配置与交互](#3 HTTP服务器通信配置与交互)

[3.1 硬件连接](#3.1 硬件连接)

[3.2 开启HTTP服务器](#3.2 开启HTTP服务器)

[3.3 打开配置工具读取基本信息](#3.3 打开配置工具读取基本信息)

[3.4 填写HTTP GET连接参数进行初始化](#3.4 填写HTTP GET连接参数进行初始化)

[3.5 通信测试](#3.5 通信测试)

[3.6 填写HTTP POST连接参数进行初始化](#3.6 填写HTTP POST连接参数进行初始化)

[3.7 通信测试](#3.7 通信测试)

[4 总结](#4 总结)


1 前言

HTTP(超文本传输协议)作为应用层协议,通过请求/响应机制实现网络数据传输,最初主要用于网页等超文本交互;在物联网领域,它凭借成熟生态与易用性,成为提供 Web 接口或 API 的核心方案,尤其适用于设备数据上传/下载、远程配置与控制等场景。

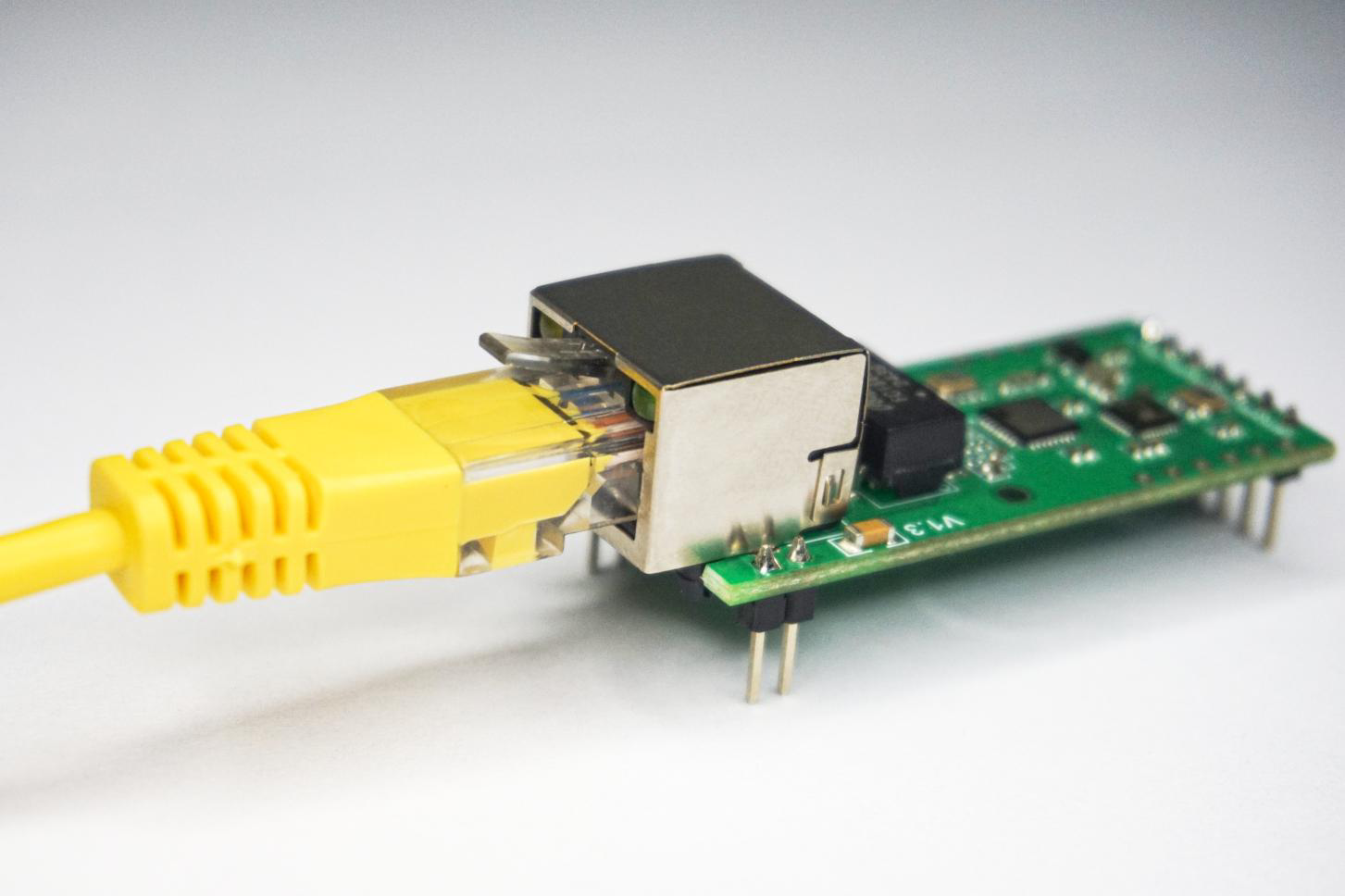

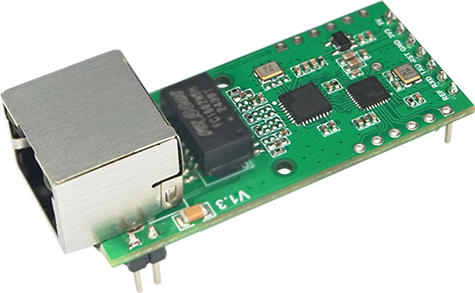

FS100P-W1E1 是飞思创推出的高性能串口转以太网模块。

极简设计: 7PIN插针封装,集成LDO、网络变压器、RJ45,体积小巧易集成。

数据透传: 内置DTU固件,仅需一次配置,上电自动实现串口到网络的透明传输。

协议丰富: 支持TCP/UDP/MQTT/HTTP,TCP和UDP支持Server/Client工作模式。

稳定可靠: 内置掉线重连、心跳包、KeepAlive机制,支持FOTA远程升级。

配置灵活: 支持上位机工具配置、web网页配置、Socket远程配置、串口指令配置等

产品链接:点击跳转

2 环境搭建

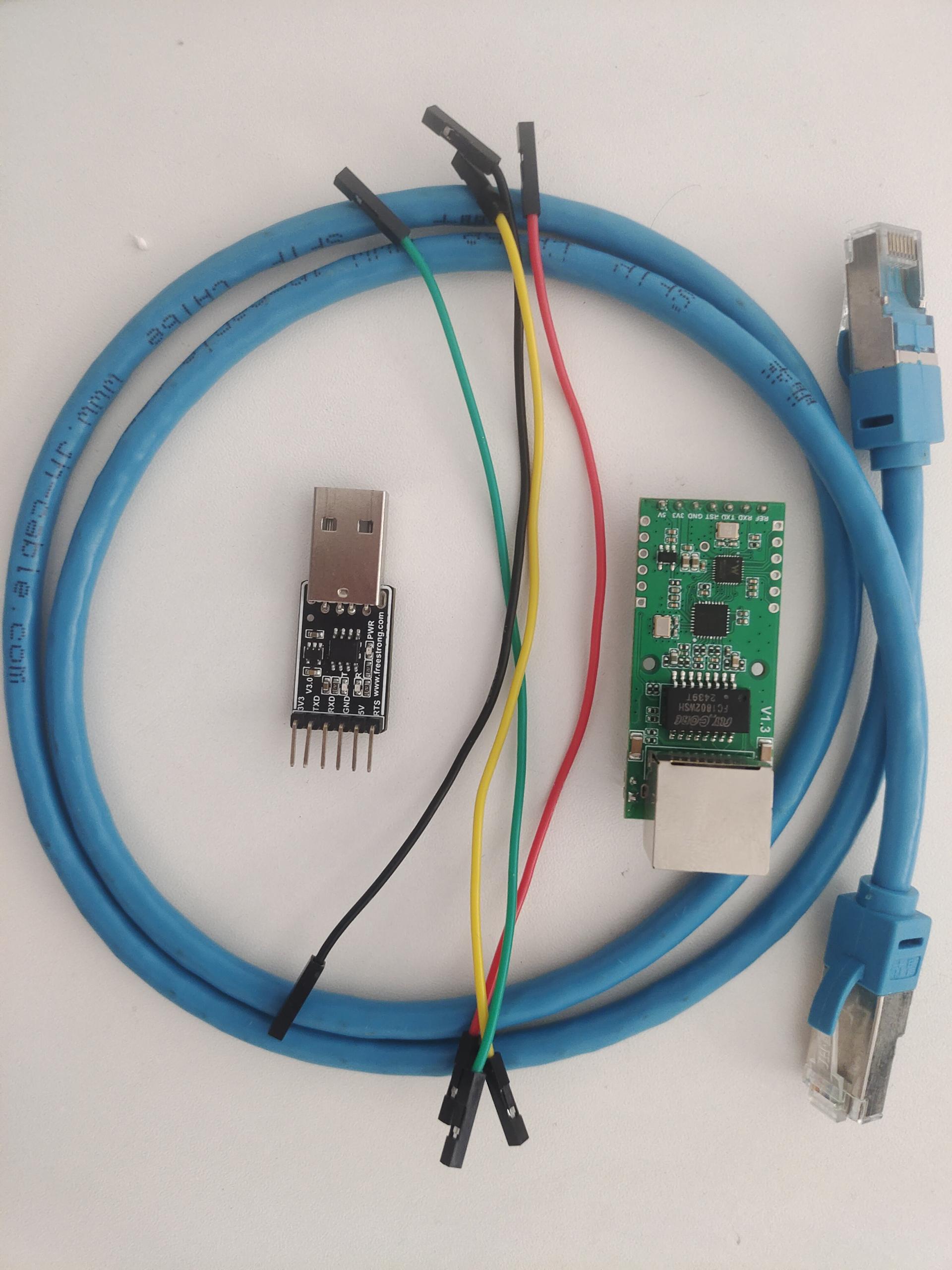

2.1 硬件准备

  1. FS100P串口转以太网模块。
  2. USB转TTL模块(含4根杜邦线)
  3. 1根网线。
  4. 1台路由器或交换机。

2.2 软件准备

SerialPort_To_Network_ConfigTools参数配置软件。

2. 3 驱动检查

打开电脑的设备管理器,查看是否有CH340驱动,图中是已经装好驱动的,如果在端口处没有该设备,可以在产品资料包里找到该驱动并安装。

3 HTTP 服务器通信配置与交互

3.1 硬件连接

1.将网线的一端插到FS100P的RJ45接口上,另一端插到交换机或路由器上。

注:DTU通过网线直连电脑时,电脑的以太网端口将被独占,导致该网卡无法接入互联网,此时DTU无法与公网服务器通信。若需同时访问互联网,可在电脑端启用网络桥接,将有线网卡(连接DTU)与无线网卡(连接WLAN)桥接。

2.DTU通过杜邦线连接到USB转TTL模块上,测试只需接电源线(3V3或5V)、GND、TXD、RXD即可,USB转TTL另外一端接入电脑,串口线是交叉连接。

3.通电后,Link常亮(绿灯),ACT闪烁(黄灯),说明可以进行配置参数。

注:如果采用外接电源,调试时需要"共地",即DTU、电源、USB转TTL三者的GND接在一起。

3. 2 开启 HTTP 服务器

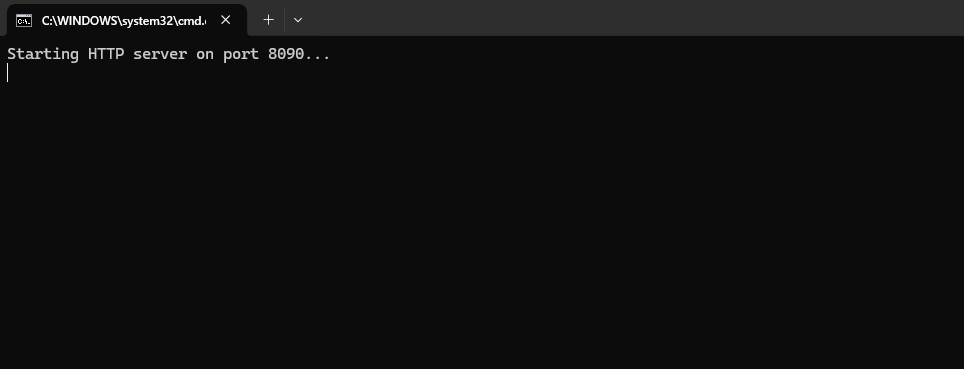

本次演示用Python实现简单HTTP服务器来处理GET、POST请求,适合本地测试;您也可以选择自有服务器或公用HTTP服务器做通信测试。

3. 3 打开配置工具读取基本信息

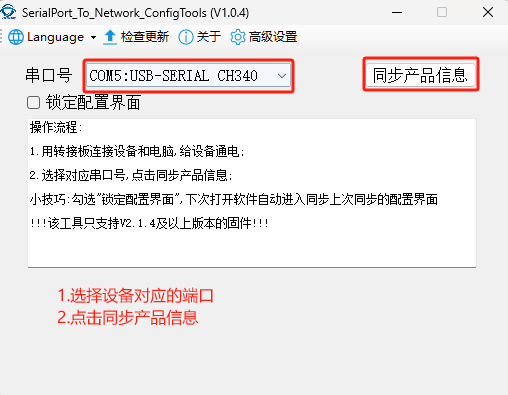

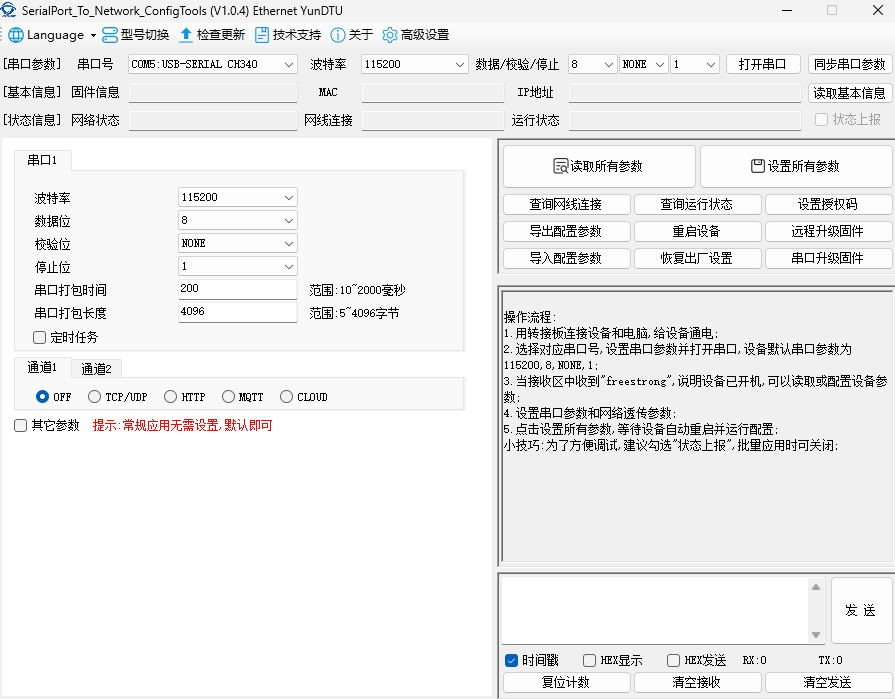

在资料包里双击打开SerialPort_To_Network_ConfigTools参数配置软件->选择设备对应的端口->点击同步产品信息。

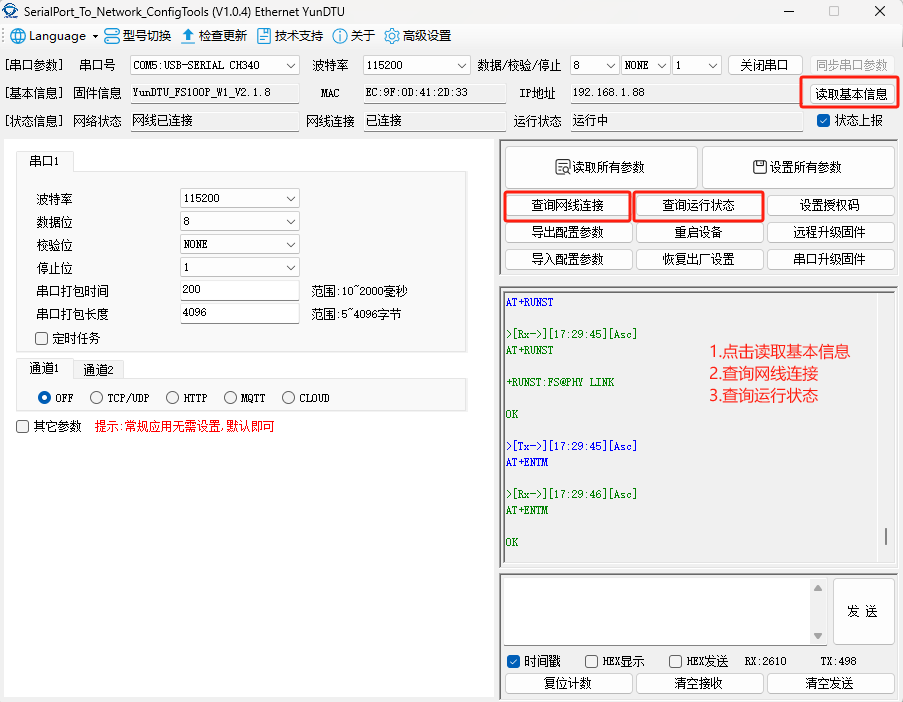

点击读取基本信息,查看固件信息,MAC和IP地址>点击查询网线连接,确认模块与电脑之间是否存在有效的物理连接->点击查看运行状态,了解当前网络状态。

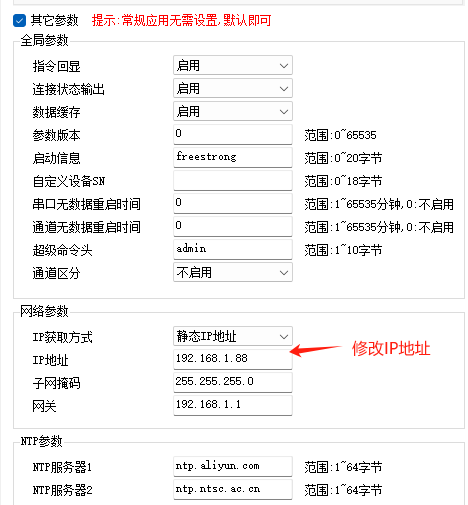

注意事项:FS100P默认使用静态IP 192.168.1.88,若局域网IP冲突,需在配置工具的【其他参数→网络参数】中手动修改,或配置为DCHP动态获取方式。

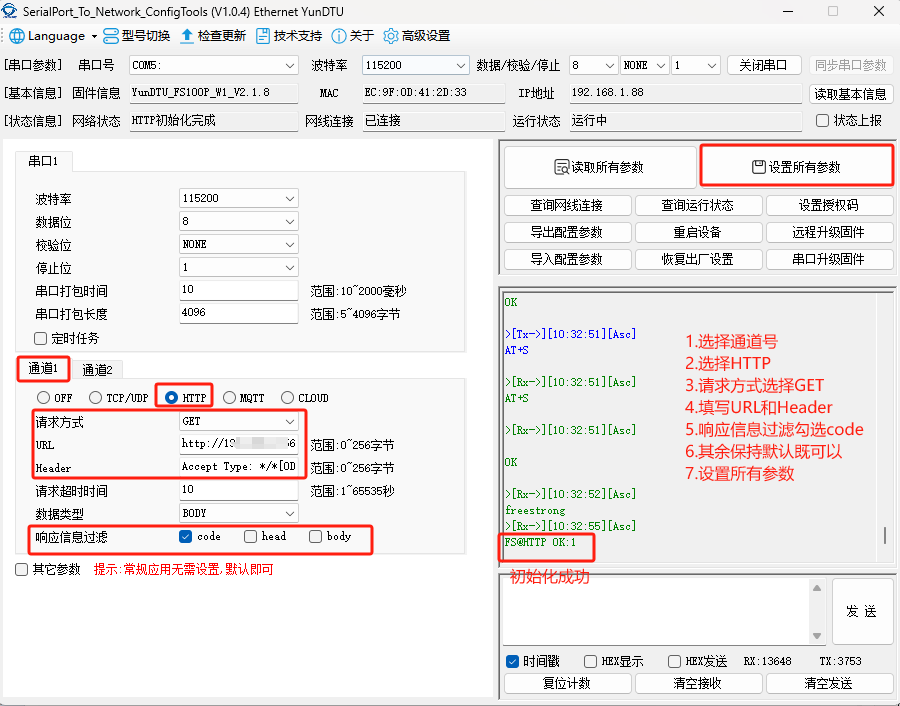

3. 4 填写HTTP GET连接参数进行初始化

等待设备显示"FS@HTTP OK :1",表示HTTP初始化成功。如果出现其他返回值,则说明存在问题。此时,可以根据资料手册查找对应返回值所代表的含义,或者联系飞思创的技术支持协助解决。

注:在使用时需将电脑的防火墙关闭,以保障操作顺利进行。

3. 5 通信测试

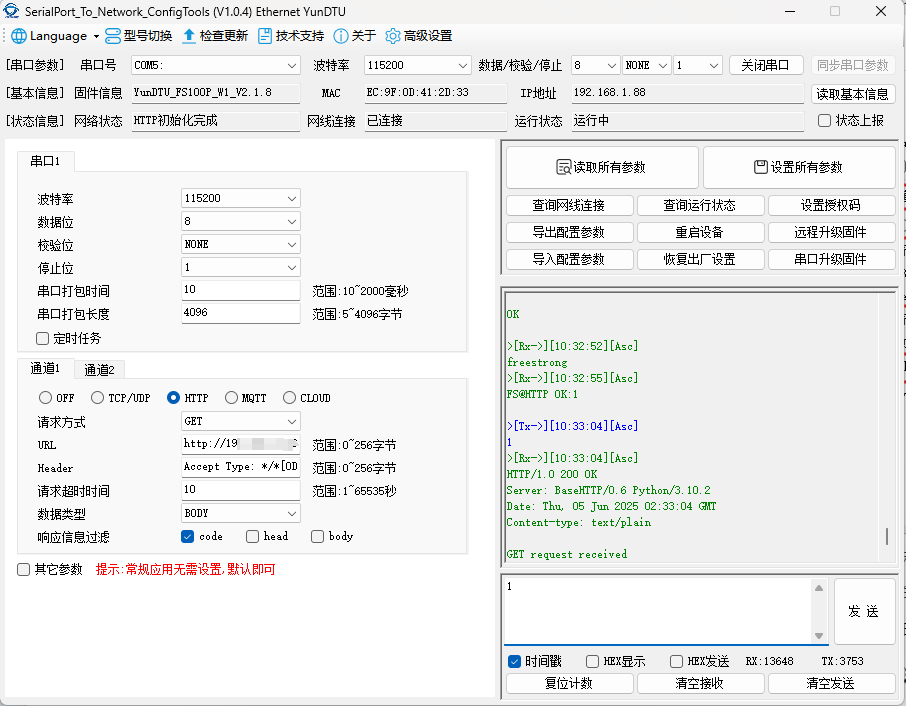

DTU发送任意数据既可发起GET请求;发送请求后接收到服务器响应的消息,空行前面的为HTTP报文状态行和消息报头的内容,GET request received为响应体,不需要的部分我们可以进行过滤。当响应的状态行状态码为2xx(200~299)则表示请求成功。

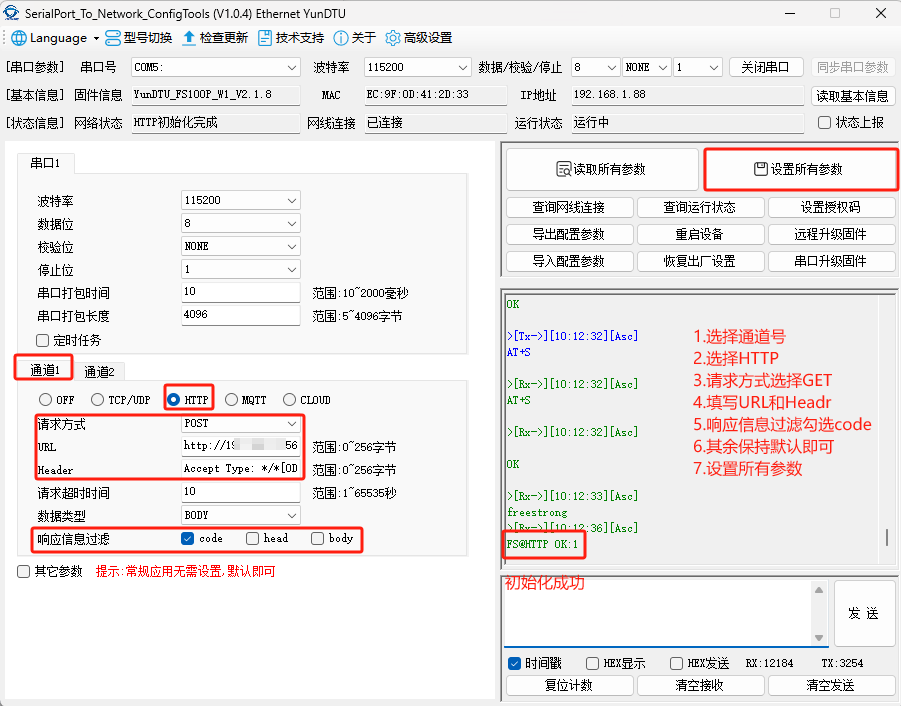

3.6 填写HTTP POST连接参数进行初始化

等待设备显示"FS@HTTP OK :1",表示HTTP初始化成功。如果出现其他返回值,则说明存在问题。此时,可以根据资料手册查找对应返回值所代表的含义,或者联系飞思创的技术支持协助解决。

注:在使用需将电脑的防火墙关闭,以保障操作顺利进行。

3.7 通信测试

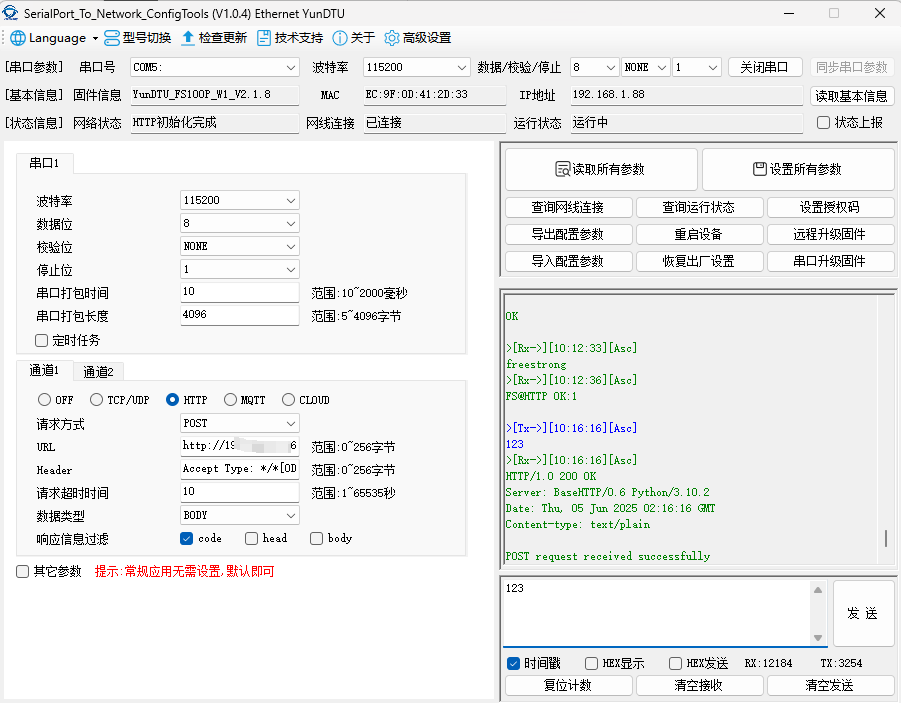

DTU发送需要提交的数据既可发起POST请求;发送请求后接收到服务器响应的消息,空行前面的为HTTP报文状态行和响应头的内容,POST request received successfully为响应体,不需要的部分我们可以进行过滤。当响应的状态行状态码为2xx(200~299)则表示请求成功。

4 总结

本篇文章详细介绍了如何利用FS100P的HTTP功能,实现与HTTP服务器通信。感谢大家的观看!如果您对本文有任何疑问,或希望进一步了解该产品,请随时通过私信或评论区留言,我们将尽快回复您的消息!
