从基础到实战-rmpt to webrtc

1 基础知识回归

1.1 RTMP

一、协议基础

1. 用途

   • 用于实时音视频流传输（如直播、点播），支持低延迟。
   • 基于 TCP 协议，保证可靠传输。

2. 传输单元：Chunk

   • Chunk 结构 ：

     Basic Header（1-3 字节） + Message Header（3-11 字节） + Extended Timestamp（可选） + Data（<= chunkSize 字节）

   • Chunk Type ：

     • Type 0：完整头信息（首次发送消息）。
     • Type 1：省略消息长度和类型（复用前一个消息）。
     • Type 2：仅时间戳差（复用 CSID、消息长度、类型）。
     • Type 3：无任何头信息（完全复用）。

3. 多路复用

   • 通过 Chunk Stream ID (CSID) 区分不同流（如音频、视频、控制信息）。
   • 常见 CSID：
     • 0-63：单字节 Basic Header（最常用）。
     • 64-319：双字节 Basic Header。
     • 320-65599：三字节 Basic Header。

二、连接与握手

1. 握手流程

   • C0+C1（客户端 → 服务器）：版本号 + 时间戳/随机数据。
   • S0+S1+S2（服务器 → 客户端）：版本号 + 时间戳/随机数据 + 回显 C1。
   • C2（客户端 → 服务器）：回显 S1。
   • 完成后进入数据传输阶段。

2. 协议变体

   • RTMP：标准协议，明文传输。
   • RTMPS：基于 TLS/SSL 的安全版本。
   • RTMPT：通过 HTTP 隧道传输，穿透防火墙。

三、消息类型

1. 控制消息

   • SET_CHUNK_SIZE（4）：动态调整 chunkSize。
   • ABORT_MESSAGE（5）：中止未完成的消息。
   • ACKNOWLEDGEMENT（3）：确认已接收的字节数。

2. 媒体消息

   • AUDIO（8）：音频数据。
   • VIDEO（9）：视频数据。
   • AMF Metadata（18）：元数据（如视频分辨率、码率）。

3. 命令消息

   • invoke（20）：远程方法调用（如 connect、play、publish）。
   • onStatus：状态通知（如 NetStream.Play.Start）。

四、关键机制

1. 时间戳处理

   • 绝对时间戳：首个 Chunk 使用（Type 0）。
   • 相对时间戳：后续 Chunk 使用差值（Type 1/2）。
   • 扩展时间戳：当时间戳超过 24 位时使用（4 字节）。

2. 数据分块规则

   • chunkSize 限制每个 Chunk 的 Data 部分长度（默认 128 字节，可动态调整）。
   • 消息长度 > chunkSize 时，需拆分为多个 Chunk（首个 Type 0，后续 Type 3）。

3. QoS 机制

   • 通过 Window Acknowledgement Size 控制流量（确认窗口大小）。
   • SET_PEER_BANDWIDTH 限制对端发送速率。

1.2 WEBRTC

好的！以下是 WebRTC（Web Real-Time Communication）的核心关键点总结：

一、协议基础

1. 定义

   • 浏览器原生支持的实时音视频通信技术（无需插件）。
   • 基于 UDP 协议，通过 SRTP（安全实时传输协议）保证安全。

2. 三大核心 API

   • MediaStream API ：获取摄像头/麦克风流（getUserMedia）。
   • RTCPeerConnection API：建立 P2P 连接，传输音视频数据。
   • RTCDataChannel API：传输任意数据（如文本、文件）。

3. 信令流程

   • 用于交换元数据（如 SDP、ICE 候选者），需自建信令服务器（如 Socket.IO、WebSocket）。

   • 典型流程 ：

     客户端A → 信令服务器 → 客户端B
     （Offer → Answer → ICE 候选者）

二、关键组件

1. SDP（会话描述协议）

   • 描述媒体类型（音频/视频）、编解码格式、网络参数等。

   • 示例字段 ：

     m=audio 9 RTP/AVP 111 103 9 ... （媒体类型、端口、编码）
     a=rtpmap:111 opus/48000/2 （opus 编码，48kHz，双声道）

2. ICE（交互式连接建立）

   • 穿越 NAT 和防火墙，寻找最佳连接路径。
   • 候选者类型 ：
     • 主机候选者（Host Candidate）：本地 IP:Port。
     • 服务器反射候选者（SRFLX）：通过 STUN 服务器获取的公网 IP:Port。
     • 中继候选者（RELAY）：通过 TURN 服务器中转的地址。

3. STUN/TURN 服务器

   • STUN（会话遍历网络地址转换）：获取公网 IP 和端口。
   • TURN（中继用户数据报协议）：当 P2P 连接失败时，作为中继服务器转发数据。

三、数据传输

1. 媒体传输

   • 音频编码：Opus（默认）、G.711。
   • 视频编码：VP8/VP9（Chrome/Firefox）、H.264（Safari/Edge）。
   • 自动适应网络：根据丢包率动态调整分辨率/码率。

2. 数据通道（Data Channel）

   • 基于 SCTP 协议，支持可靠（Ordered）或不可靠（Unordered）传输。
   • 应用场景：实时聊天、文件共享、游戏状态同步。

2 RTMP to WEBRTC-srs版

一、协议转换原理

1. RTMP 协议特性
   基于 TCP：可靠传输，但延迟较高（1-3 秒）。
   消息格式：音频 / 视频数据封装在 FLV 格式中，通过 Chunk 分块传输。
   推拉模式：推流端主动发送数据，拉流端被动接收。
2. WebRTC 协议特性
   基于 UDP：通过 SRTP 实现低延迟传输（<1 秒）。
   P2P 架构：直接连接客户端，需通过 STUN/TURN 穿透 NAT。
   媒体格式：音频常用 Opus，视频常用 VP8/VP9/H.264，通过 RTP 包传输。

从协议实现细节、类职责分工到数据流转的完整链路，以下是结合SRS源码和协议规范的深度解析：

二、协议转换的核心数据结构
1. RTMP 数据结构

// SRS源码中的RTMP核心结构（简化版）
struct SrsRtmpMessage {
    int8_t type_id;       // 消息类型（8=音频,9=视频,18=元数据）
    int32_t timestamp;    // RTMP时间戳（毫秒）
    char* payload;        // FLV Tag数据
    int32_t payload_size; // 数据大小
};

struct SrsRtmpChunk {
    int8_t fmt;           // Chunk Type（0-3）
    int32_t csid;         // Chunk Stream ID
    char* header;         // 消息头（3-11字节）
    char* data;           // 数据（<= chunk_size）
};

• 解析逻辑 ：
  SrsRtmpProtocol::decode_chunk() 从TCP流中读取Chunk，根据fmt决定复用哪些头信息，重组完整的SrsRtmpMessage。

2. WebRTC 数据结构

// WebRTC核心结构（简化版）
struct RtpPacket {
    uint16_t sequence_number;  // RTP序列号（每包递增）
    uint32_t timestamp;        // RTP时间戳（采样时钟，如视频90kHz）
    uint8_t payload_type;      // 负载类型（如H.264=96, Opus=111）
    uint8_t* payload;          // 负载数据（如H.264 NAL单元）
    int payload_length;        // 负载长度
};

struct SdpMediaSection {
    std::string media_type;    // 媒体类型（audio/video）
    std::vector<std::string> codecs; // 支持的编码（如H.264/Opus）
    uint32_t clock_rate;       // 时钟频率（如视频90000Hz）
};

• 封装逻辑 ：
  RtpPacketizerH264::Packetize() 将H.264帧拆分为多个RTP包，每个包包含RTP头和分片后的NAL单元。

三、核心处理流程
1. RTMP 接收与解析
推流器(RTMP) SRS服务器 发送RTMP Chunk（Basic Header+Message Header+Data） SrsRtmpProtocol::decode_chunk()解析Chunk 解析11字节Message Header（绝对时间戳、消息长度等） 解析3字节时间戳差 alt [Chunk Type=0（完整头）] [Chunk Type=2（仅时间戳差）] 重组完整的SrsRtmpMessage 根据Message Type（8/9）分发到音频/视频处理逻辑 推流器(RTMP) SRS服务器

• 关键函数 ：
  SrsRtmpProtocol::do_cycle() 循环读取TCP数据，调用decode_chunk()和process_message()。

2. 媒体帧处理与存储

// SRS处理RTMP视频帧的核心逻辑
int SrsRtmpConn::on_video_message(SrsRtmpMessage* msg) {
    // 解析FLV视频Tag头，获取编码类型（如H.264=7）
    uint8_t codec_id = (msg->payload[0] & 0xF0) >> 4;

    if (codec_id == SRS_RTMP_CODEC_H264) {
        // 解析H.264 NAL单元
        uint8_t avc_packet_type = msg->payload[1];
        uint32_t composition_time = SrsNalUnit::read_24be(msg->payload + 2);

        if (avc_packet_type == 0) { // 序列参数集(SPS)
            process_sps(msg->payload + 5, msg->payload_size - 5);
        } else if (avc_packet_type == 1) { // NAL单元数据
            // 提取NAL单元并存储到Stream
            srs_error_t err = stream->on_video_frame(msg->timestamp,
                msg->payload + 5, msg->payload_size - 5);
        }
    }
    return srs_success;
}

• 存储结构 ：
  SrsStream 维护一个环形缓冲区，存储最近的音视频帧，供WebRTC模块拉取。

3. WebRTC 信令处理

// SRS处理WebRTC Offer的核心逻辑
int SrsRtcServer::on_offer(std::string stream_name, std::string offer_sdp) {
    // 解析客户端Offer SDP
    SrsSdpParser parser;
    SrsSdpMessage* offer = parser.parse(offer_sdp);

    // 创建WebRTC会话
    SrsRtcSession* session = new SrsRtcSession(stream_name);

    // 生成Answer SDP（匹配编码、端口等参数）
    SrsSdpMessage* answer = session->create_answer(offer);

    // 返回Answer给客户端
    return send_answer(session->session_id(), answer->encode());
}

• SDP关键参数 ：
  • m=video 行指定视频编码（如VP8/VP9/H.264）。
  • a=rtpmap 指定编码参数（如a=rtpmap:96 H264/90000）。
  • a=fmtp 指定编码细节（如H.264的profile-level-id）。

4. RTP 打包与发送

// H.264帧转RTP包的核心逻辑
int RtpPacketizerH264::Packetize(const uint8_t* payload,
                                size_t payload_size,
                                std::vector<RtpPacket*>* packets) {
    // 解析H.264 NAL单元类型
    uint8_t nal_type = payload[0] & 0x1F;

    if (payload_size <= max_payload_size_) {
        // 单NAL单元包（Small NAL）
        RtpPacket* packet = create_packet();
        packet->AddPayload(payload, payload_size);
        packets->push_back(packet);
    } else {
        // 分片单元（FU-A）
        uint8_t fu_indicator = (payload[0] & 0xE0) | 28;  // FU-A NAL类型=28
        uint8_t fu_header = 0;

        // 设置开始位
        fu_header = (fu_header & 0x7F) | 0x80;
        // 创建第一个分片包
        RtpPacket* packet = create_packet();
        packet->AddPayload(&fu_indicator, 1);
        packet->AddPayload(&fu_header, 1);
        packet->AddPayload(payload + 1, max_payload_size_ - 2);
        packets->push_back(packet);

        // 中间分片包（无开始/结束标志）
        size_t offset = max_payload_size_ - 1;
        while (offset < payload_size - 1) {
            fu_header = (fu_header & 0x7F);  // 清除开始/结束标志
            // 创建中间分片包...
        }

        // 设置结束位
        fu_header = (fu_header & 0x7F) | 0x40;
        // 创建最后一个分片包...
    }
    return 0;
}

• RTP时间戳转换 ：
  RTMP时间戳（毫秒）→ RTP时间戳（视频90kHz，音频48kHz）：

  uint32_t rtp_timestamp = rtmp_timestamp * 90; // 视频
  uint32_t rtp_timestamp = rtmp_timestamp * 48; // 音频

四、网络连接建立
1. ICE 候选收集与交换

// SRS收集ICE候选的逻辑
int SrsIceAgent::GatherCandidates() {
    // 收集主机候选（本地IP和端口）
    std::vector<SrsIceCandidate> host_candidates = gather_host_candidates();

    // 通过STUN服务器获取反射候选
    if (stun_server_enabled_) {
        std::vector<SrsIceCandidate> srflx_candidates =
            gather_server_reflexive_candidates(stun_server_);
        candidates_.insert(candidates_.end(),
                          srflx_candidates.begin(),
                          srflx_candidates.end());
    }

    // 如果需要，通过TURN服务器获取中继候选
    if (turn_server_enabled_) {
        std::vector<SrsIceCandidate> relay_candidates =
            gather_relay_candidates(turn_server_);
        candidates_.insert(candidates_.end(),
                          relay_candidates.begin(),
                          relay_candidates.end());
    }

    // 将候选者发送给对端
    return send_ice_candidates(candidates_);
}

• 优先级排序 ：
  主机候选 > 反射候选 > 中继候选（根据RFC 5245算法计算优先级）。

2. DTLS 握手与加密
浏览器 SRS服务器 发送ClientHello（包含支持的加密套件） 选择加密套件（如TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256） 发送ServerHello+证书+ServerKeyExchange 验证证书，生成预主密钥 发送ClientKeyExchange（包含预主密钥） 发送ChangeCipherSpec 发送ChangeCipherSpec 双方使用主密钥派生会话密钥 发送加密的Finished消息 发送加密的Finished消息 DTLS握手完成，开始加密通信 浏览器 SRS服务器

• 数据加密 ：
  使用SRTP（Secure RTP）对媒体数据加密，密钥从DTLS会话派生。

五、性能优化机制
1. 低延迟优化

• 零拷贝设计 ：
  SRS在可能的情况下避免内存拷贝（如SrsBuffer的引用计数机制）。
• 小缓冲区 ：
  内部缓冲区保持在3帧以内，减少排队延迟。
• 快速丢弃策略 ：
  网络拥塞时，优先丢弃旧帧而非等待，保证实时性。

2. 网络自适应

// SRS根据网络状况调整码率的逻辑
int SrsRtcSender::on_rtcp_packet(SrsRtcpPacket* packet) {
    if (packet->type() == RTCP_RTPFB_NACK) {
        // 处理NACK丢包重传请求
        handle_nack((SrsRtcpNack*)packet);
    } else if (packet->type() == RTCP_RTPFB_REMB) {
        // 处理REMB带宽估计
        uint64_t bitrate_bps = ((SrsRtcpRemb*)packet)->bitrate();
        adjust_bitrate(bitrate_bps);
    }
    return srs_success;
}

• 码率控制算法 ：
  基于Google的REMB（Receiver Estimated Maximum Bitrate）和TWCC（Transport Wide Congestion Control）。

3 多协程

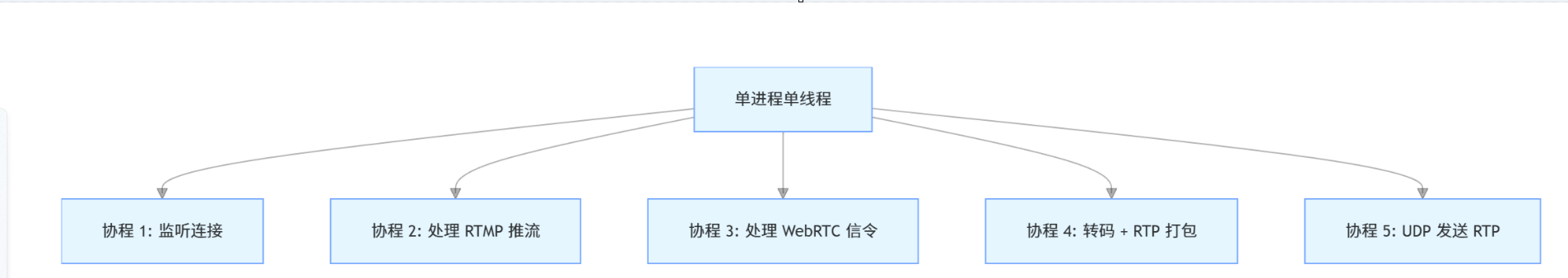

这上图清晰展示了 SRS 基于"单进程单线程 + 协程"的并发模型 ，核心是用协程模拟多任务，在单个线程内"分时复用"处理不同逻辑。

每个协程专注一类任务，逻辑上模拟"并行"，实际在单线程内顺序执行（靠协程主动切换实现"并发"）：

协程角色	核心工作内容	类比多线程中的角色
协程 1：监听连接	用 st_socket 监听端口（如 RTMP 的 1935、WebRTC 的 8080），accept 新连接后，创建新协程处理该连接。	主线程/监听线程
协程 2：处理 RTMP 推流	接收 RTMP 推流器（如 OBS）的 TCP 数据，解析 Chunk、FLV 格式，提取音视频帧存入缓冲区。	RTMP 业务线程
协程 3：处理 WebRTC 信令	处理 HTTP/WebSocket 请求（如 SDP 协商、ICE 候选交换），完成 WebRTC 连接建立前的"握手"。	信令线程
协程 4：转码 + RTP 打包	从缓冲区取 RTMP 帧，按需转码（如 H.265→H.264），再封装成 RTP 包（添加时间戳、序列号、负载类型）。	媒体处理线程（转码 + 协议转换）
协程 5：UDP 发送 RTP	从 RTP 缓冲区取包，通过 UDP 发送给 WebRTC 客户端；同时接收 RTCP 包，反馈丢包率、调整码率。	网络发送线程 + 质量反馈线程

六、总结：完整技术链路
TCP 视频 音频 WebSocket ICE候选 从Stream拉取帧 UDP RTCP反馈 RTMP推流 SrsRtmpProtocol解析Chunk SrsRtmpConn处理Message 消息类型 SrsH264Parser解析NAL单元 SrsAacParser解析ADTS帧 SrsStream存储视频帧 WebRTC客户端 SrsRtcServer接收Offer SrsSdpParser解析SDP SrsRtcSession创建Answer SrsIceAgent收集/验证候选 SrsRtpSender RtpPacketizerH264封装RTP包 SrsDtlsTransport加密数据 SrsIceTransport选择最优路径 SrsRtpReceiver SrsRtcSender调整码率/重传

总结 :转协议，无非就是把第一个协议封装的原始数据提取出来.然后就可以用第二种协议重新封装一下。

3 实战-基于srs

3.1 配置文件

rtc_server {
    enabled on;
    listen 8000; # UDP port
    # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#config-candidate
    candidate 192.168.203.117;
}

vhost __defaultVhost__ {
    rtc {
        enabled     on;
        # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#rtmp-to-rtc
        rtmp_to_rtc on;
        # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#rtc-to-rtmp
        rtc_to_rtmp on;
    }
    http_remux {
        enabled     on;
        mount       [vhost]/[app]/[stream].flv;
    }
}

在 SRS 中，CANDIDATE 需配置为 客户端可访问的公网 IP 或域名，而非虚拟机 / WSL 的内网 IP。例如： 场景 1：若 SRS 运行在 云服务器（公网 IP），CANDIDATE 设为云服务器的公网 IP。

场景 2：若 SRS 运行在 本地虚拟机 / WSL，需先通过上述端口转发或内网穿透手段，将服务暴露到公网，然后将 $CANDIDATE 设为 宿主机的公网 IP 或 穿透工具分配的域名 / IP。

但是我这个实验是用内网ip做的 也就是说只能运行在本地 无需ice服务

3.2 推流和拉流

1. 推流 使用ffmpeg推流

ffmpeg -re -i ./doc/source.flv -vcodec copy -acodec copy -f flv -y rtmp://192.168.203.117/live/livestream

2. 拉流端

http://192.168.203.117/:8080/players/rtc_player.html
