一文读懂 Android 屏幕适配：从基础到实践

基础概念

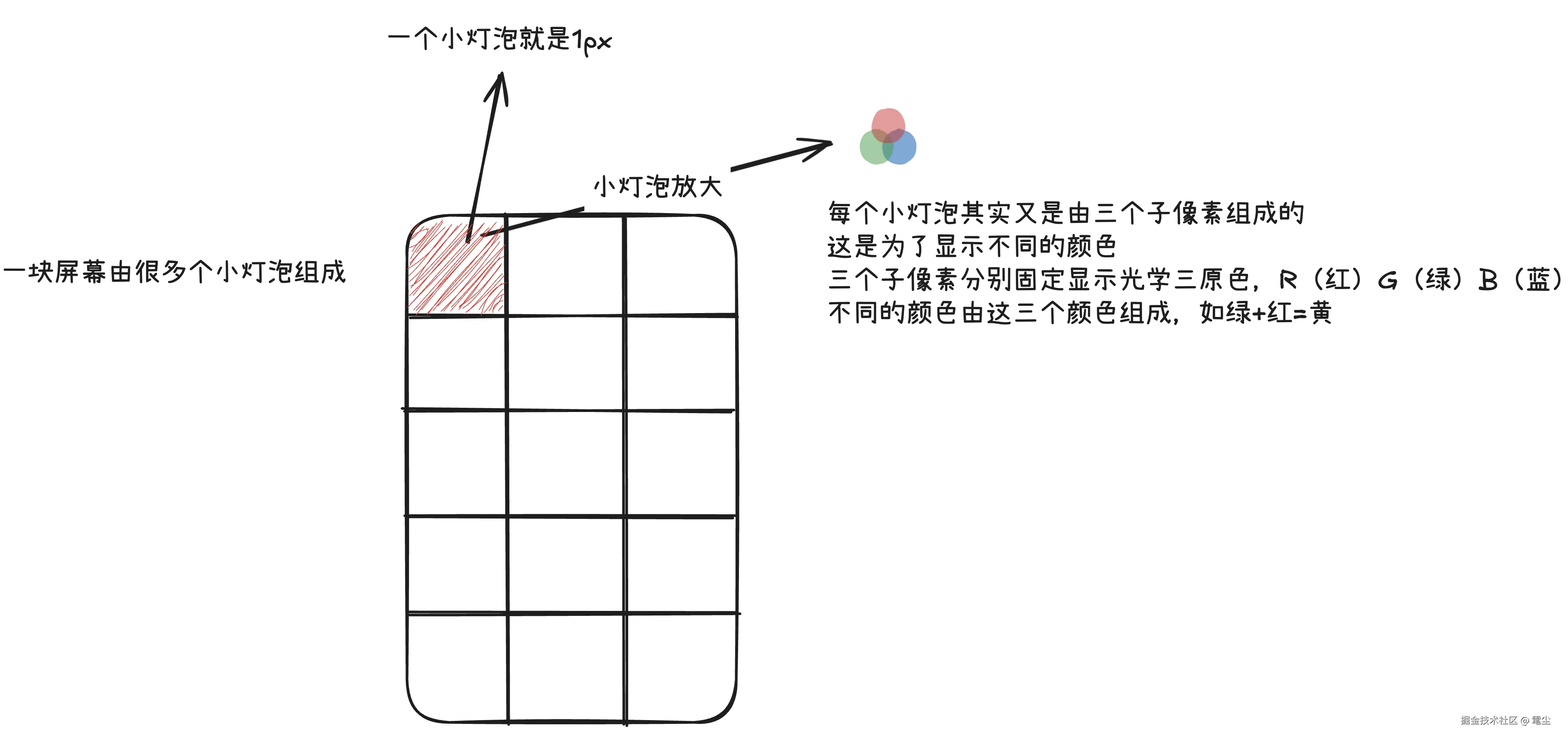

px（物理像素，pixel）

屏幕上一个最小的点，用来显示颜色和图像。

• 举例：一个屏幕宽度是 1080px，意思是水平方向上有 1080 个小点。

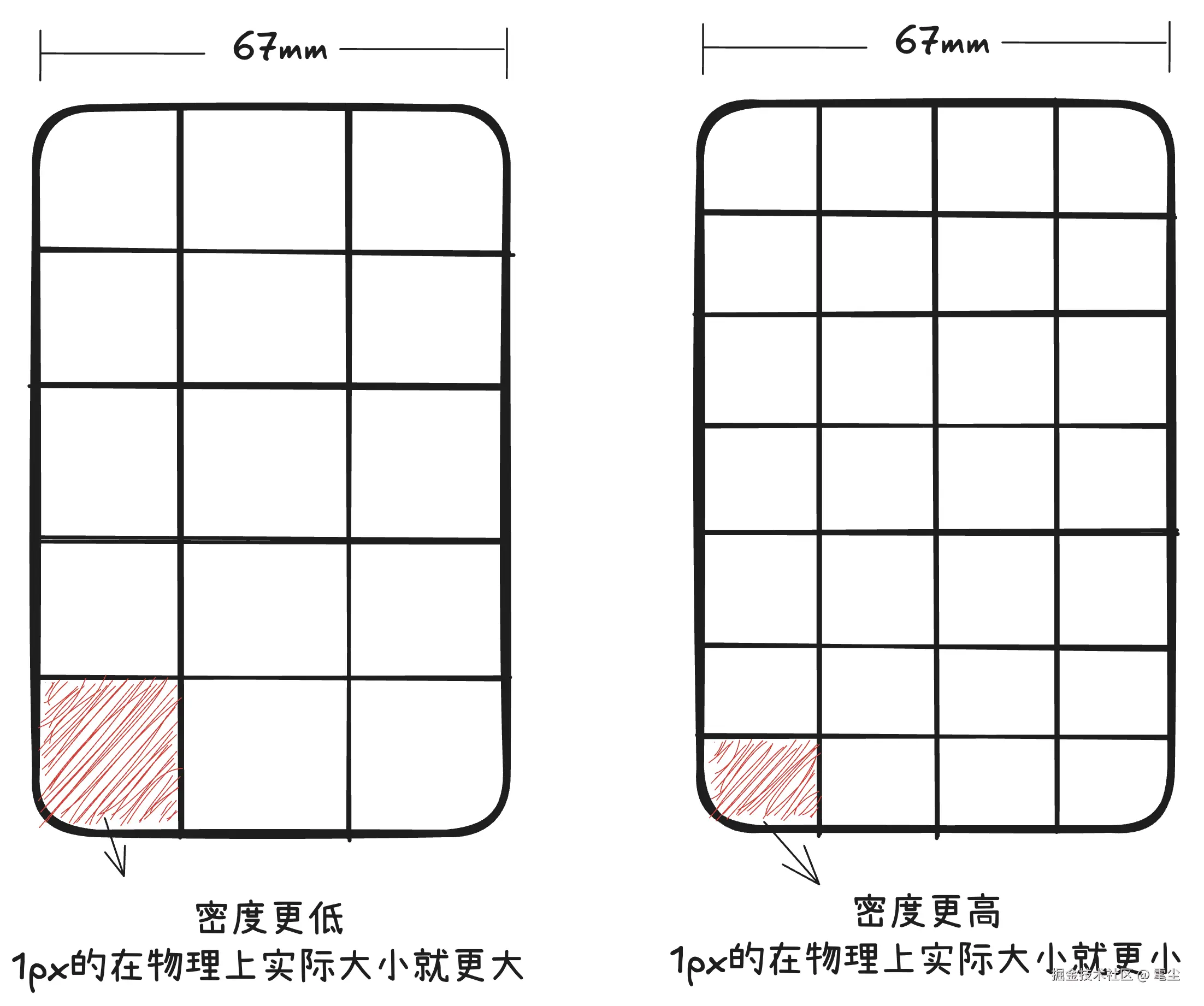

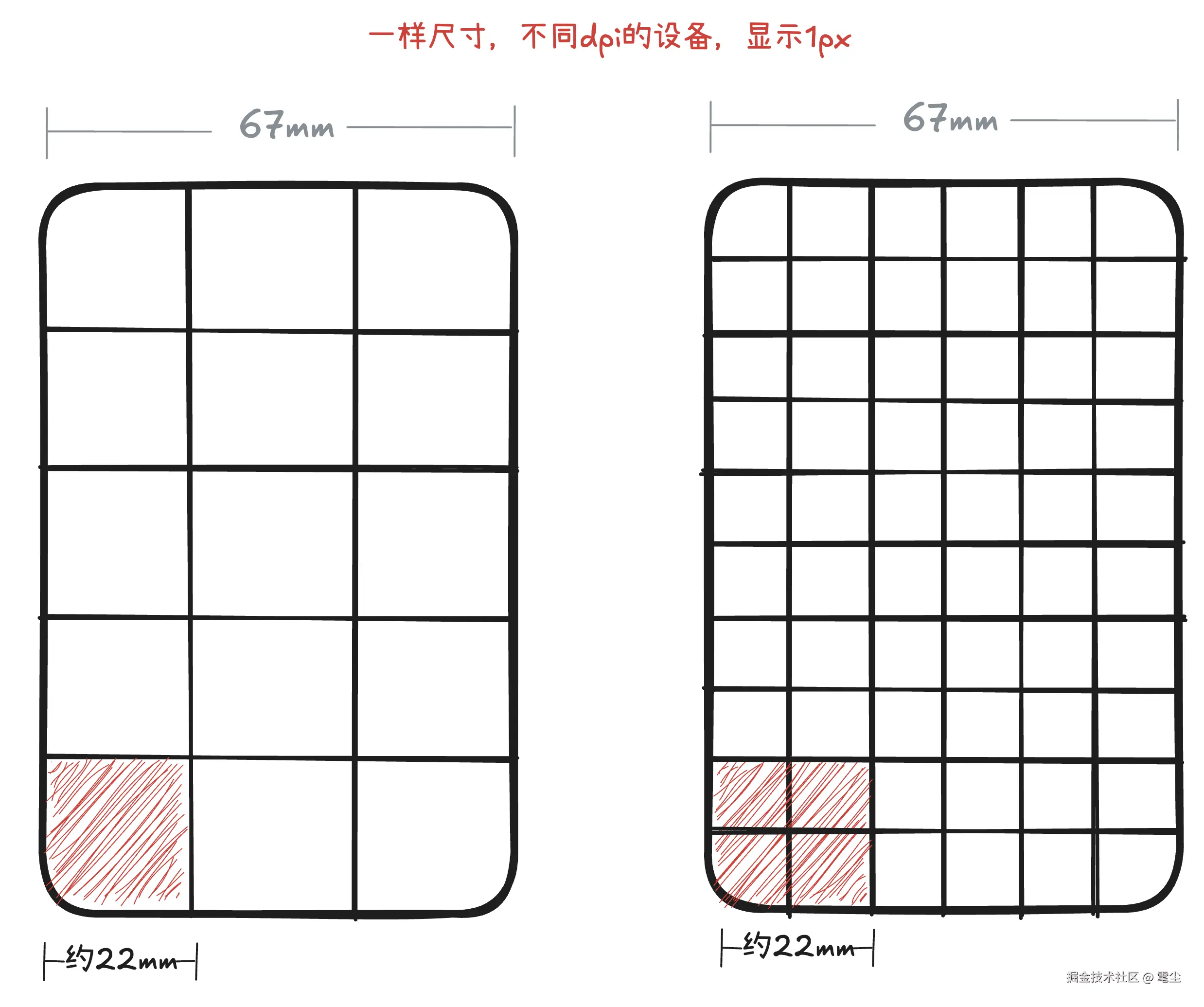

• 一个单位的实际大小取决于屏幕密度（ppi/dpi）：

dpi（dots per inch，每英寸点数）

屏幕密度，意思是每英寸有多少个墨点。

• 主要用于打印机和扫描仪: DPI 最初用来描述打印机每英寸能打印多少个墨点，以及扫描仪每英寸能捕捉多少个点。
• 次要用于屏幕（有时与PPI互换）: 虽然严格来说屏幕是用像素而不是墨点，但在某些语境下（尤其是在早期的Windows系统中），DPI 也被用来指代屏幕的像素密度，与 PPI 类似。
• 关系: 在打印领域，DPI 越高，打印出来的图像就越精细。在数字图像处理中，DPI/PPI 决定了图像在显示或打印时的物理尺寸和清晰度。
• android常见的密度级别 (Density Buckets)
  • 160 dpi：标准密度（mdpi）
  • 320 dpi：高密度（xhdpi）
  • 480 dpi：超高密度（xxhdpi）
  • dpi 越大，同样的图形看起来就越小越精细。

开发时如何查看设备DPI

使用如下adb命令：

adb shell wm size

ppi（pixels per inch，每英寸像素数）

屏幕像素密度 ，和 dpi 类似，都表示"每英寸像素数"，但 **PPI **更常用于描述物理屏幕。"。

• iPhone 或安卓手机介绍里常见，比如 "iPhone 13 是 460 ppi"。

📌 区别：

• DPI 通常用于衡量打印清晰度
• PPI 通常用于衡量屏幕清晰度
• 两者计算方式相同但应用领域不同

虽然从技术严谨性上讲，屏幕应该用 PPI 来描述像素密度，但 Android 平台选择使用 DPI 作为其屏幕密度分类的命名，更多是出于历史习惯、方便开发者理解和适配、以及内部系统将设备归类到标准密度的实用性考量。在实际开发中，当你看到 Android 相关的"DPI"时，把它理解为"像素密度"或"屏幕的 PPI"是完全正确的。

分辨率（resolution）

分辨率指的是屏幕水平方向和垂直方向的像素数量。

常见格式是：宽 × 高（px）

📌** 举例：**

• 1920×1080（1080p）：表示屏幕宽有 1920 个像素，高有 1080 个像素。
• 1280×800：宽是 1280 像素，高是 800 像素。
• 2400×1080：是很多安卓手机的常见分辨率。

分辨率**与清晰度的基础关系**

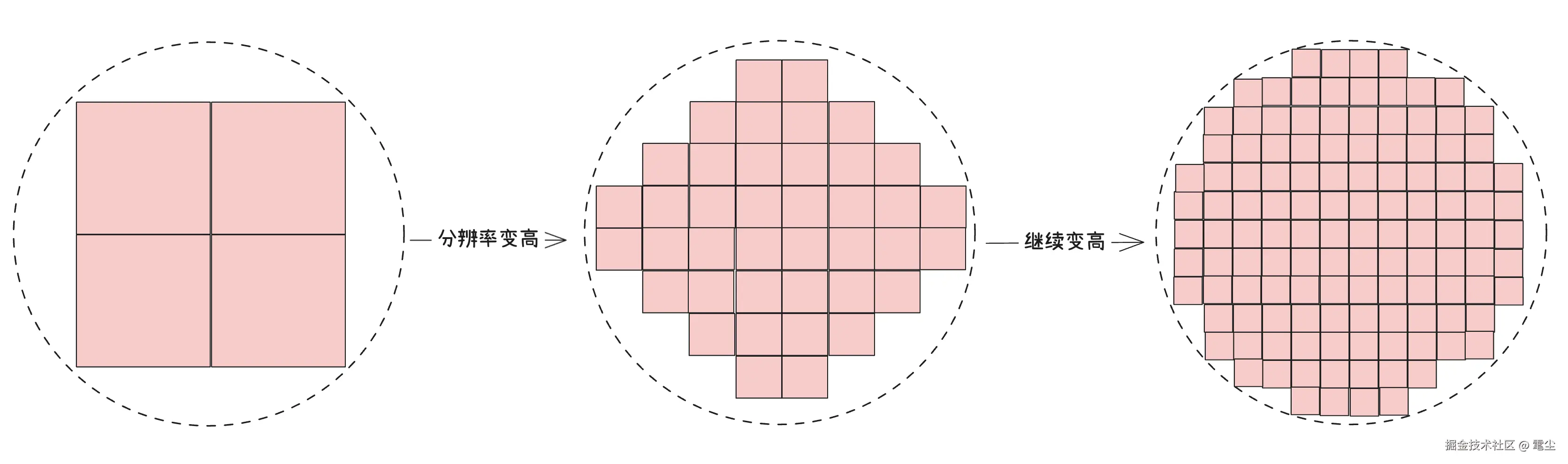

理论上来讲像素点越多，图像细节越丰富、边缘越平滑。

在相同屏幕尺寸下，更高的分辨率意味着更多像素点填充画面，能呈现更细腻的纹理和更少的锯齿感。

****分辨率常见误区：

1. 分辨率是不是越大显示越细腻？

这个说法并不完全准确，还要加一个限定词，同样尺寸的设备，分辨越大，显示越细腻，其实就是指的ppi。

2. 分辨率是不是越大越好？

不是，如果屏幕很小，但是分辨率特别高，会导致文字和图标过小，看不清楚，一般来讲，厂家会根据屏幕尺寸给出测算出观看距离，设定合适的分辨率。

视网膜屏（Retina）：乔布斯在2010年iPhone 4发布会上提出：当屏幕像素密度≥300 PPI（每英寸像素数），且观看距离约25-30厘米时，肉眼无法分辨像素点

开发时如何查看设备分辨率

使用如下adb命令：

adb shell wm size

常说的2k屏、4k屏是什么

"K" 是 kilo 的缩写，代表"约一千像素"。

它指的是横向（宽度）像素的数量 ，但只是个近似命名，不是精准的技术指标。

常见 K 分辨率标准对照表

名称	分辨率（宽×高）	实际宽度 px	应用场景
1K（HD）	1280×720	≈ 1,000 px	手机、入门级视频
2K（Full HD）	1920×1080	≈ 2,000 px	电视、主流显示器
2K（影院标准）	2048×1080	2048 px	数字电影放映
4K（UHD）	3840×2160	≈ 4,000 px	高清电视、4K显示器
4K（影院标准）	4096×2160	4096 px	数字电影制作
8K（UHD）	7680×4320	≈ 8,000 px	超高清电视、专业拍摄

💡** 注意几点细节：**

1. 4K 不是 1080p 的四倍（而是指宽度约为 1K 像素的四倍）；
2. "K" 是一个命名惯例，不是严格标准，常常是市场化说法。

dp（密度无关像素，density-independent pixel）

Android 专用单位，是一种逻辑像素，用于适配不同屏幕密度。

• 它让你的布局在不同设备上看起来差不多大，这里的大小指的是视觉上的大小，即物理上的。
• 1dp 大约等于在 160 dpi 屏幕上 1px，就是说一个160dpi的屏幕，1dp=1px，如果是320dpi的屏幕，1dp=2px。**公式：**px = dp × (当前DPI/160)

为什么是160：160是Android的基准密度 （mdpi），源于早期设备的典型参数，以160为基准，可避免当时常用的dpi在计算时产生浮点运算（如120dpi比例=0.75，240dpi比例=1.5）。

这里大家直接记住就好了，就好像1cm=10mm一样，为什么是10，就是方便计算。

📌 举例：你写了一个按钮宽度是 100dp

• 在低分辨率屏幕上，它可能是 100px 宽
• 在高分辨率屏幕上，可能是 200px 宽（但看起来还是差不多大）

其他设备的逻辑像素

对应android用的dp，苹果上的单位是pt，web端使用px，这些都是逻辑像素单位，有不一样的换算关系。尤其注意web端里面开发用到的px和上面介绍的px是不一样的，虽然缩写一样，但web端开发用的是CSS像素，上面介绍的是物理像素。

换算关系：

• 苹果：在@1x设备下，1pt=1px。
• web：在 DPR(devicePixelRatio)=1 的设备上，1px(css像素)=1px(物理像素)。

一句话总结

• PX：屏幕上的「点」，物理像素，其物理大小会随设备密度变化。
• DPI/PPI：描述「点有多密」
• **分辨率：**屏幕上所有像素点的总数
• DP：Android的「虚拟厘米」，是一种逻辑像素，保证显示一致

android如何适配不同屏幕

设计稿与开发的关系

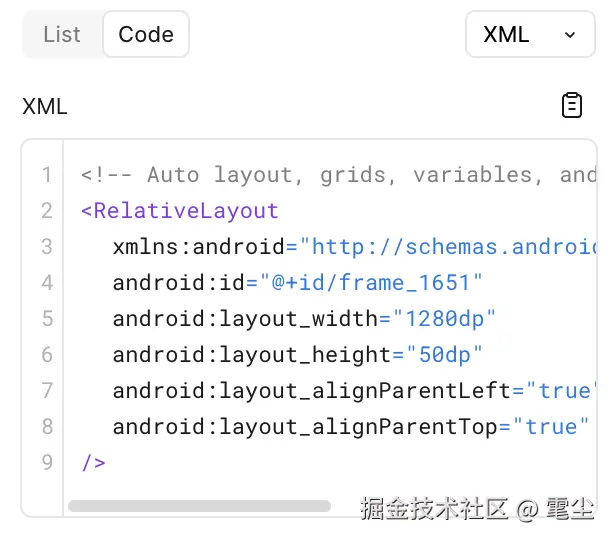

这里说一下常见的UI设计软件 Figma，它在开发模式下取的值是逻辑像素，也就是dp。这里dp和px的转换关系都基于160dpi的情况，即1dp=1px。Figma目前也不支持配置dpi。其它设备，如ios和web也同理，按一倍关系进行转换。

如何解决不同屏幕适配问题

在基础概念上提到的dp，使得元素在不同设备的物理大小看起来是基本一致的。

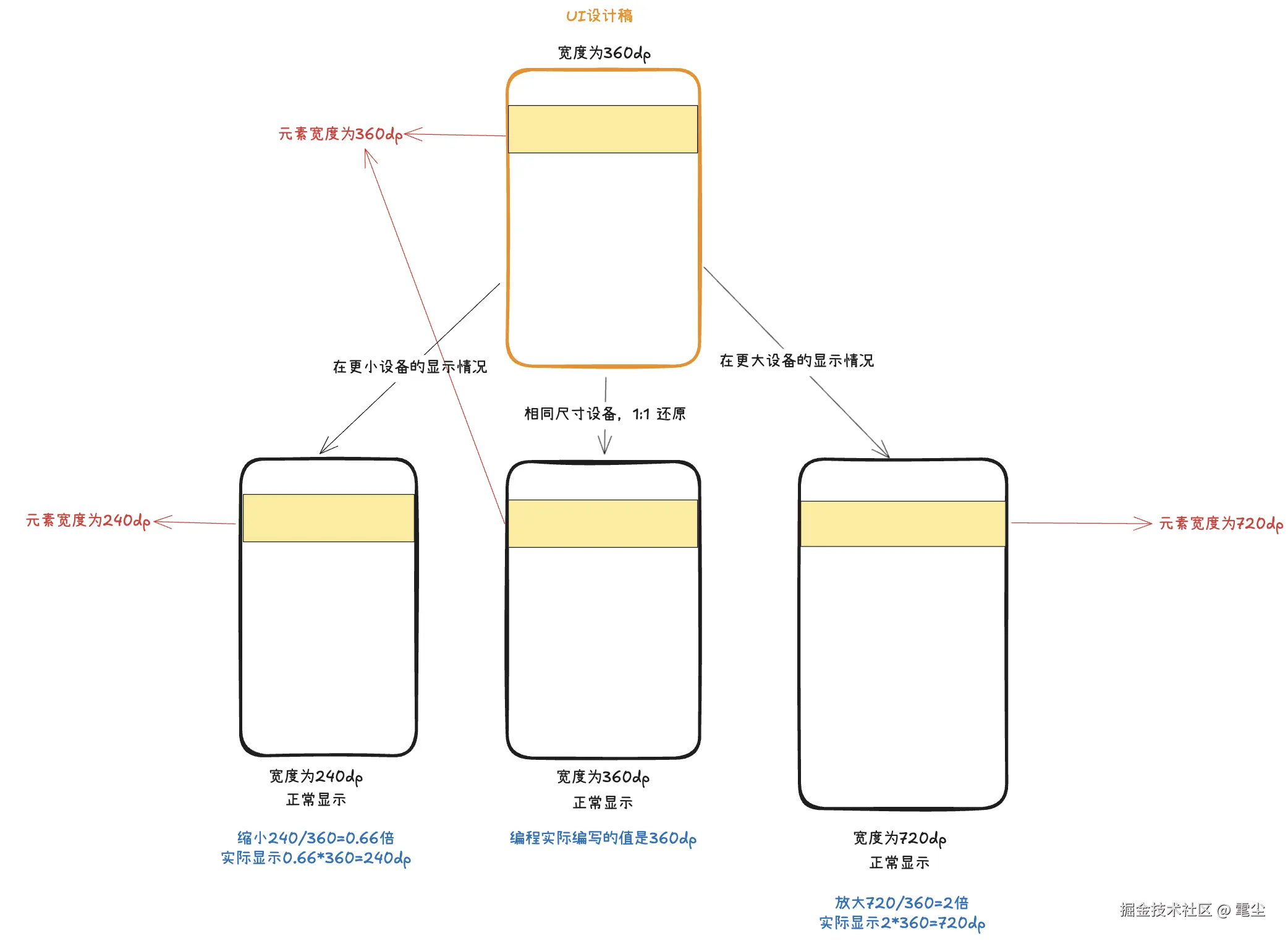

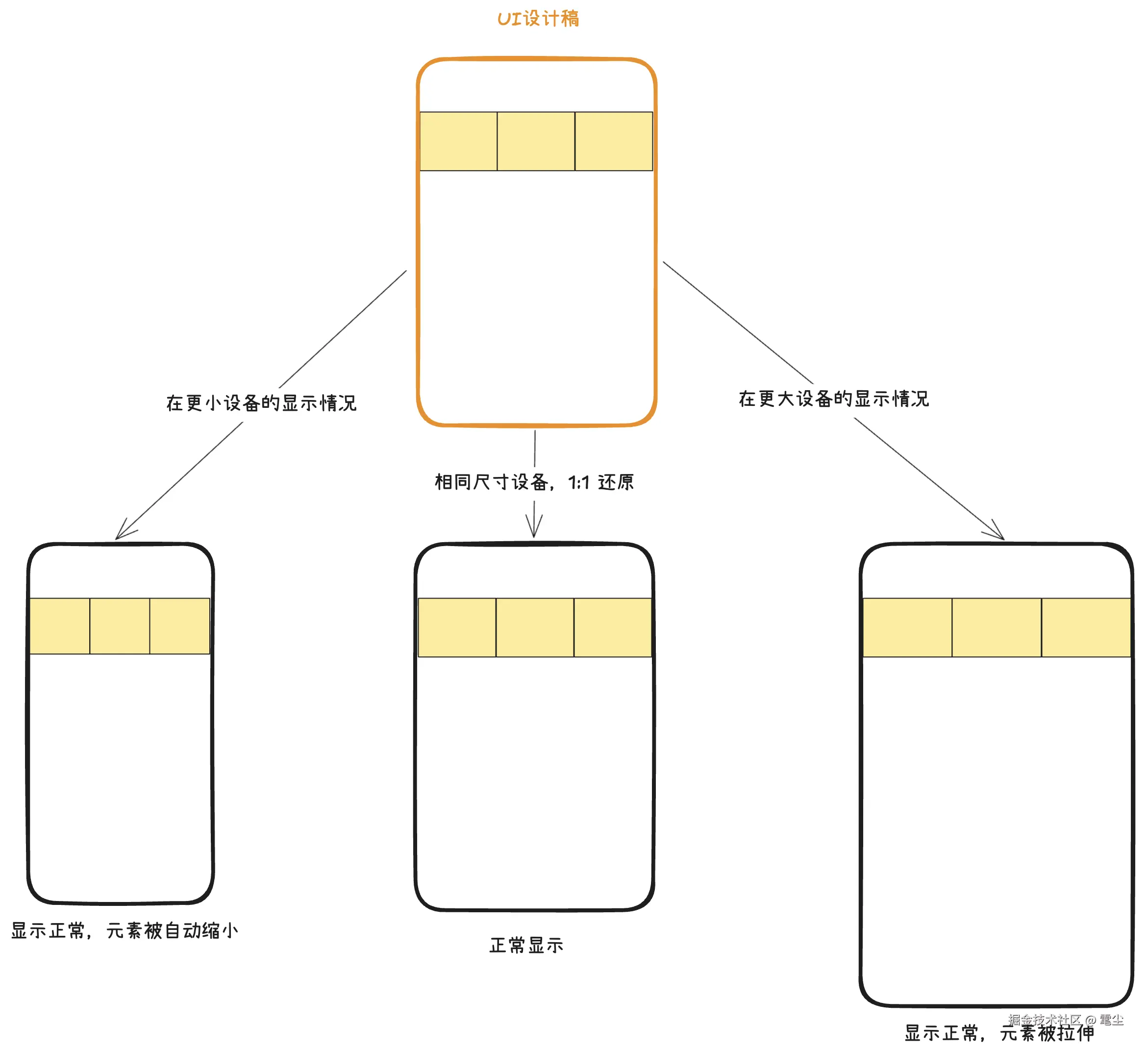

但是这并不能彻底解决问题。例如下图，如果设计稿中的元素宽度进行设置，不同屏幕尺寸的显示虽然元素大小一致，但是由于屏幕的物理大小不一致，所以显示还是会有异常。

上图的示意代码编写方式是按设计稿的固定尺寸设置的，如果按照等分的方式设置（如下图），那么这个问题就不存在了，因为这里是系统在布局的时候自动计算出来的宽度。

那么有没有一种方式，在我编写代码的时候写固定尺寸，在其他不同设备显示时，也能实现类似等分的效果。

答案是肯定的，只需将这个元素按照屏幕的实际尺寸，和基准设备的尺寸做对比后，进行缩放就好了。

那么这个计算的过程是放在哪里做的呢，当然不是每次都手动计算，有自动化的工具可以自动生成。说这个工具之前先补充一下知识点：android尺寸资源文件和资源限定符。

android尺寸资源文件

在 Android 开发中，dimens 是一个非常重要的资源类型，它用于定义尺寸值。这些尺寸值包括长度、高度、宽度、边距、填充、文本大小等，它们通常以 **DP（密度无关像素）**或 **SP（可伸缩像素）**为单位。

默认的尺寸资源文件在res/values/dimens.xml。

示例 **dimens.xml**文件：

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <dimen name="spacing_small">8dp</dimen>
    <dimen name="spacing_medium">16dp</dimen>
    <dimen name="spacing_large">24dp</dimen>

    <dimen name="button_height">48dp</dimen>
    <dimen name="button_corner_radius">4dp</dimen>

    <dimen name="text_size_body">16sp</dimen>
    <dimen name="text_size_headline">24sp</dimen>

    <dimen name="avatar_size">56dp</dimen>
    <dimen name="card_elevation">2dp</dimen>
</resources>

如何在布局文件中使用：

<!-- 没使用dimens -->
<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:textSize="16sp"
    android:padding="16dp"
    android:layout_marginTop="24dp"
    android:text="Hello World" />

<!-- 使用dimens -->
<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:textSize="@dimen/text_size_body"
    android:padding="@dimen/spacing_medium"
    android:layout_marginTop="@dimen/spacing_large"
    android:text="Hello World" />

这实际上就是把硬编码的地方改为引用变量的方式，为我们做屏幕适配打下良好的基础。

资源限定符

**dimens.xml**结合 资源限定符 (Resource Qualifiers)，你可以为不同屏幕尺寸、不同像素密度、不同横竖屏模式等设备提供不同的尺寸值。

示例：

res/values/dimens.xml：

<dimen name="detail_image_height">200dp</dimen>

res/values-sw600dp/dimens.xml (针对 7 英寸及以上平板)：

<dimen name="detail_image_height">300dp</dimen>

手机在运行时会识别出当前设备的最小宽度（或其它限定符），然后将对应宽度的资源应用在UI上。

同一个 detail_image_height 在手机上是 200dp，而在平板上就是 300dp，从而更好地利用屏幕空间，提供更优的视觉效果。

这里values-sw600dp的意思是：如果设备的最小宽度（Smallest Screen Width，sw）大于或等于 600dp，系统将使用values-sw600dp文件夹下的dimens.xml；否则 ，将使用默认的values文件夹下的dimens.xml。

这里的资源限定符是最小宽度，还有别的资源限定符，如高度、宽度等等。

如何创建values-swdp文件

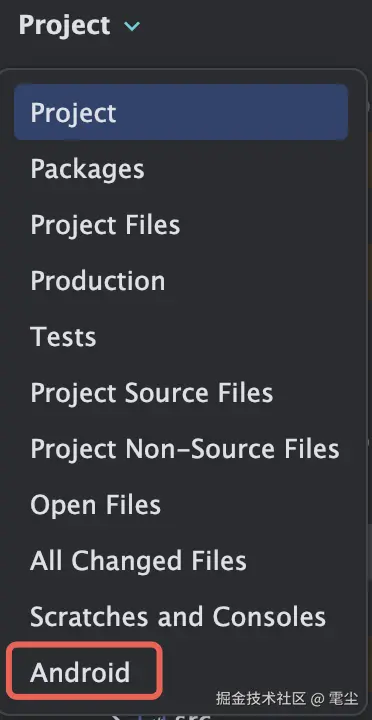

目录视图模式切换为Android：

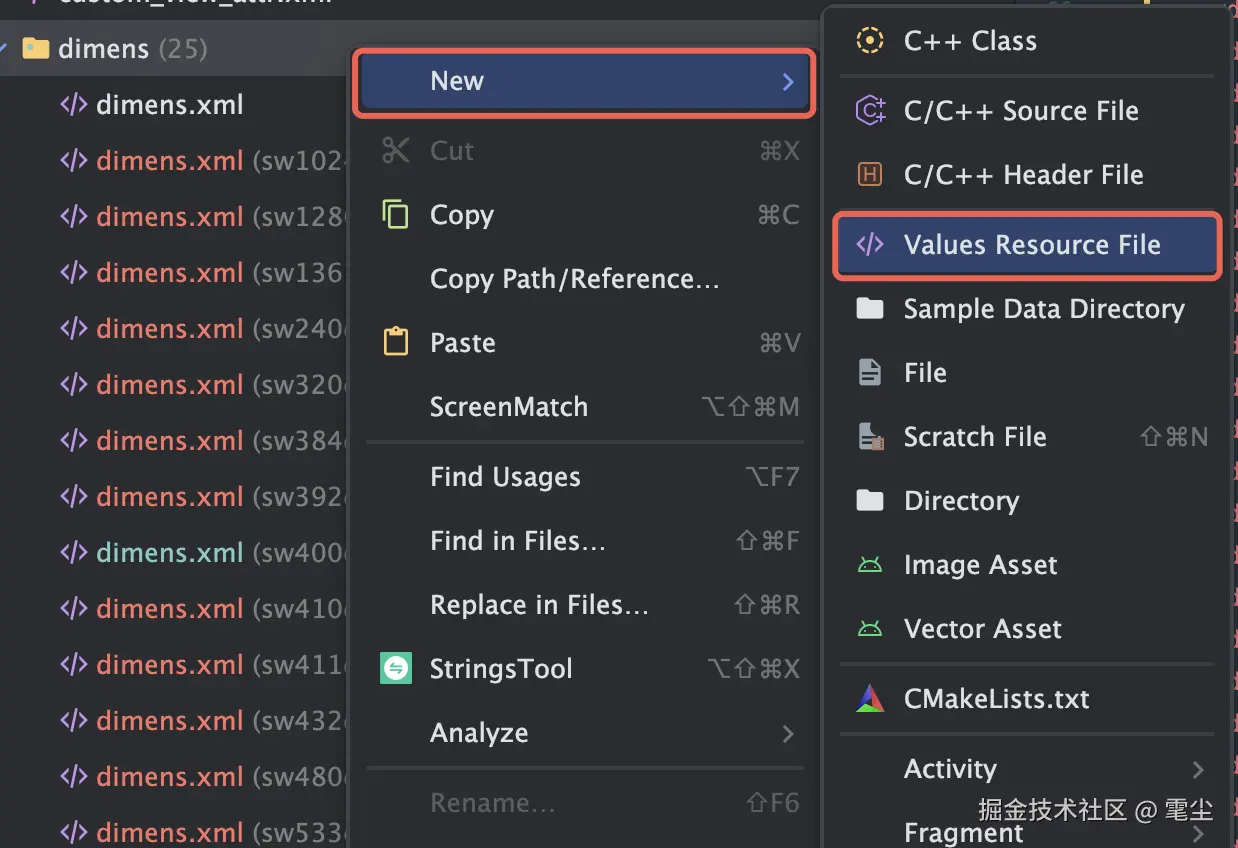

选择dimens文件夹→鼠标右键→选择New→选择Values Resource File：

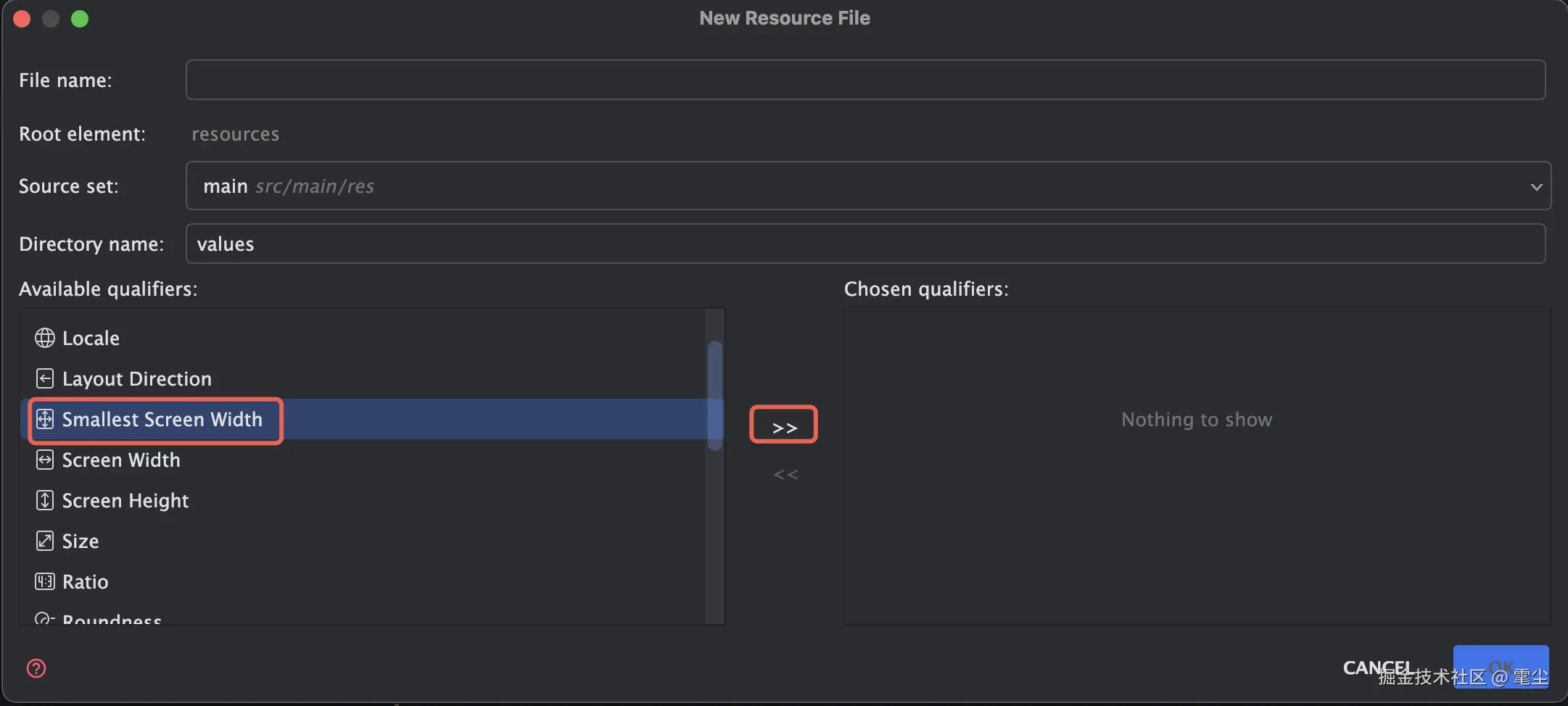

找到最小宽度资源限定符→点击>>符号：

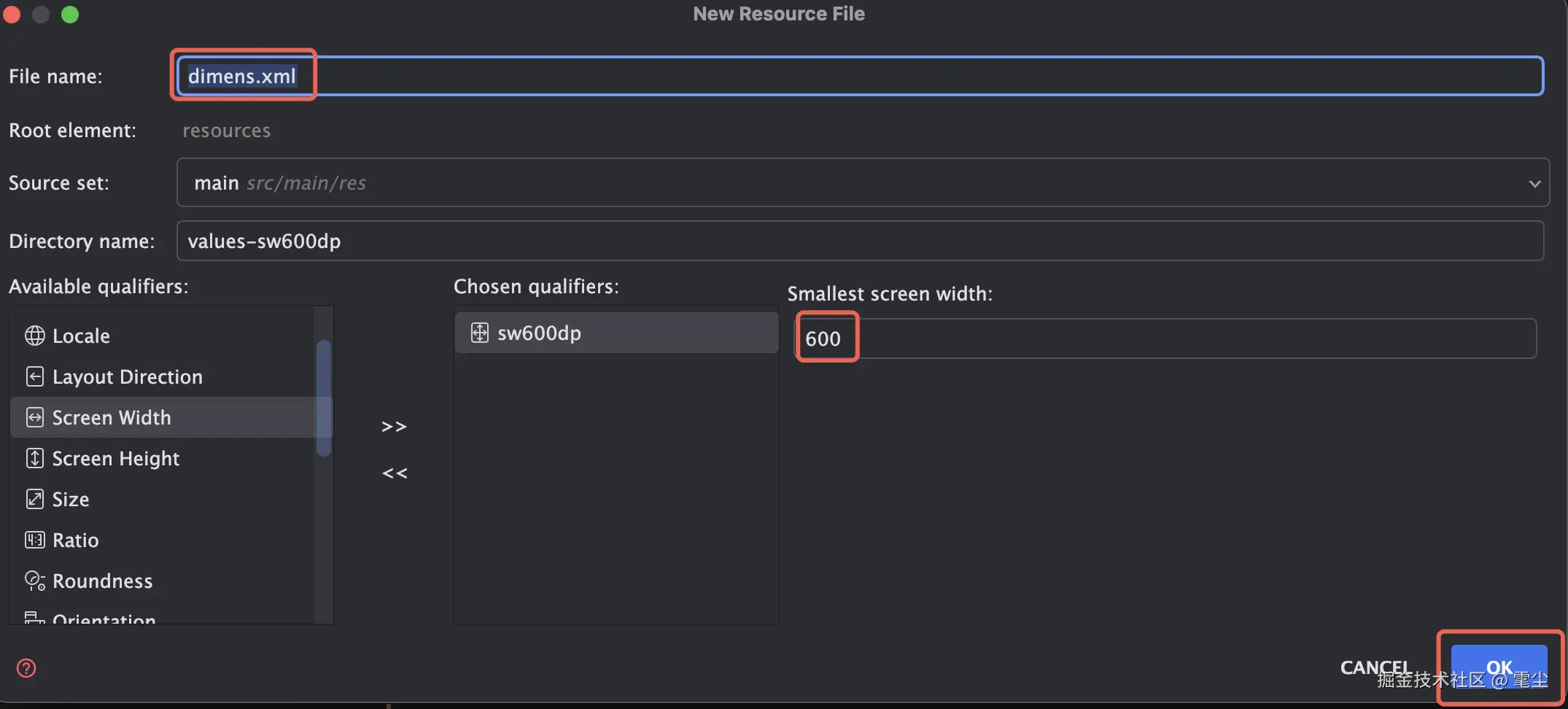

填写固定的文件名称dimens.xml→填写指定的最小宽度，这里假设为600→点击OK按钮：

将视图切换到Project，会发现在res文件夹下面自动创建了一个名称为values-sw600dp的文件夹，并且里面有一个新的dimens.xml文件：

自动化适配插件ScreenMatch

自己一个一个文件夹创建太麻烦了，而且也不知道对应关系，更不知道里面具体变量的值要填什么。这里推荐一个插件叫ScreenMatch。

安装

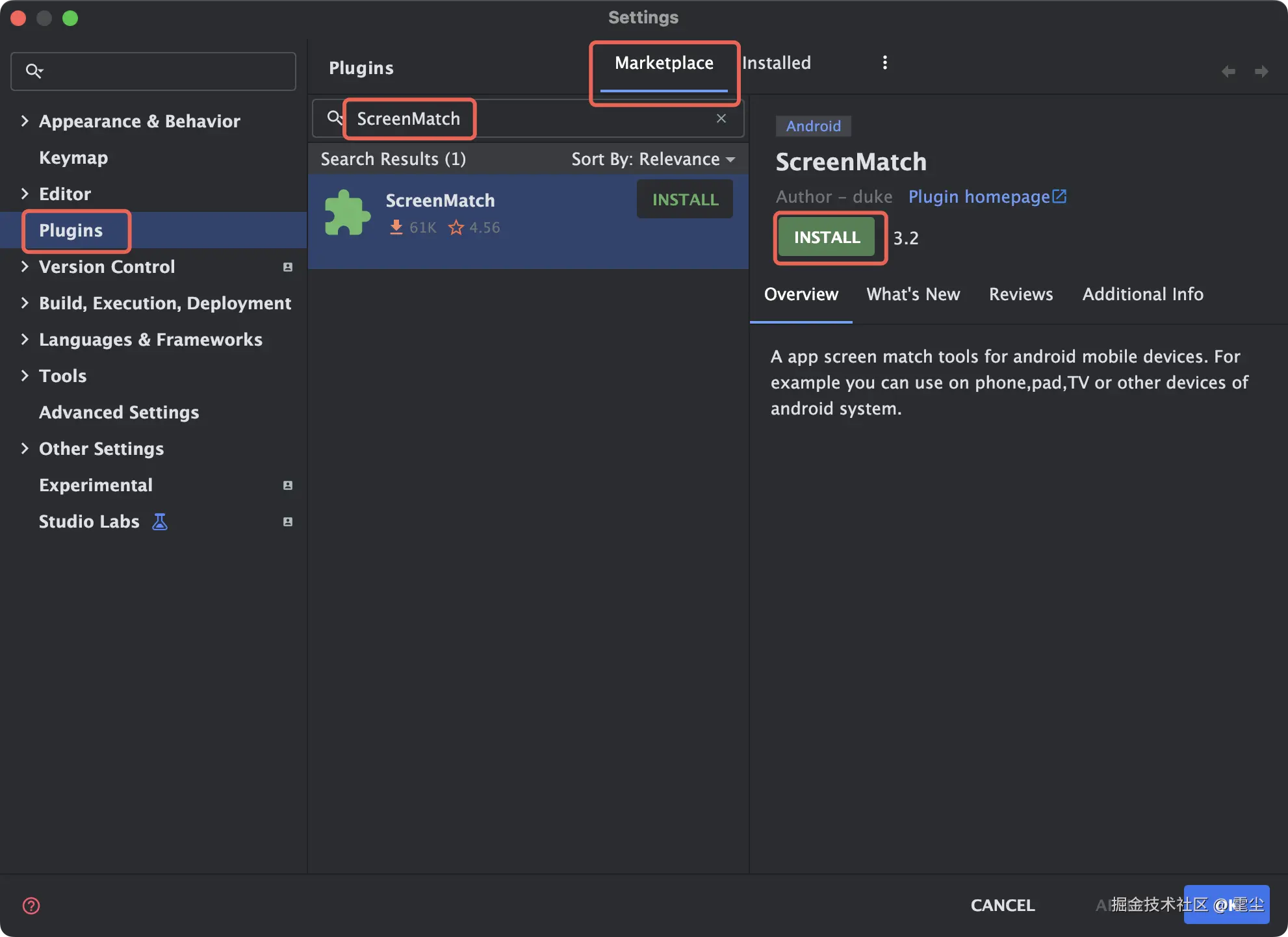

打开Settings→在Marketplace中搜索ScreenMatch→点击INSTALL按钮：

使用

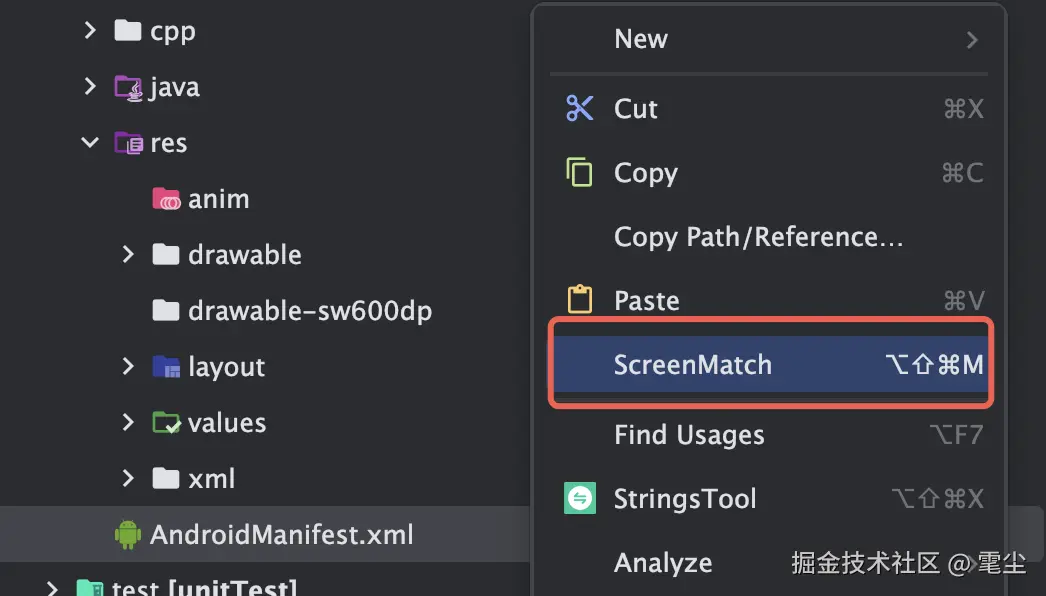

使用方式很简单：在项目目录中，在任意文件或文件夹上右键点击鼠标→选择ScreenMatch→点击ScreenMatch：

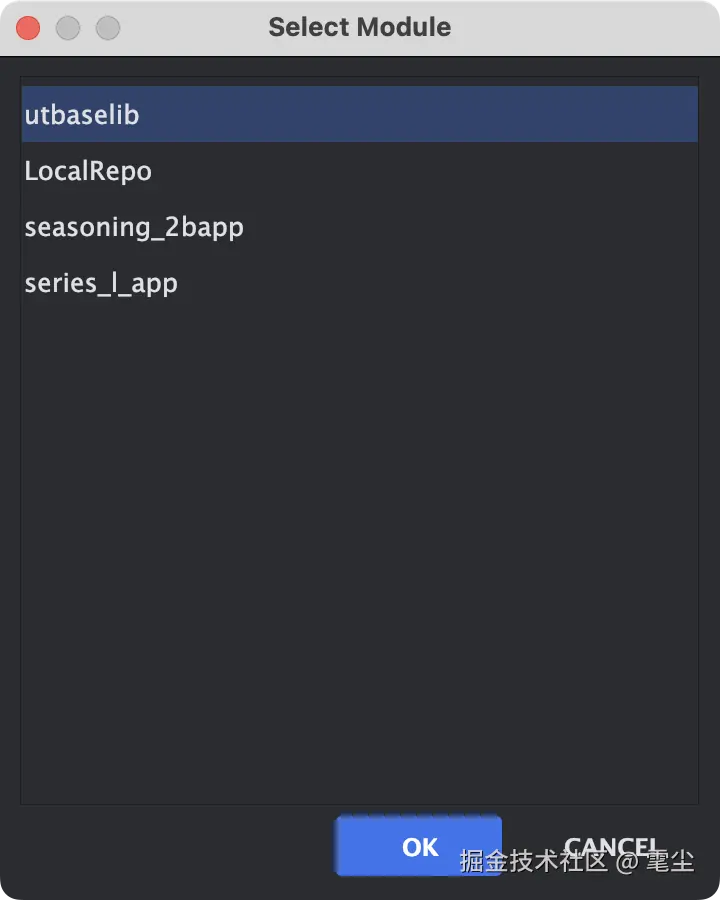

选择对应的模块→点击OK按钮：

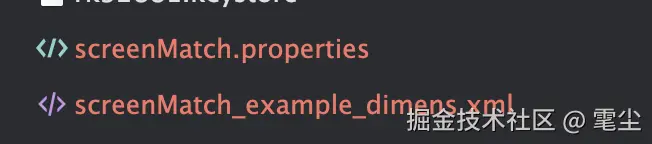

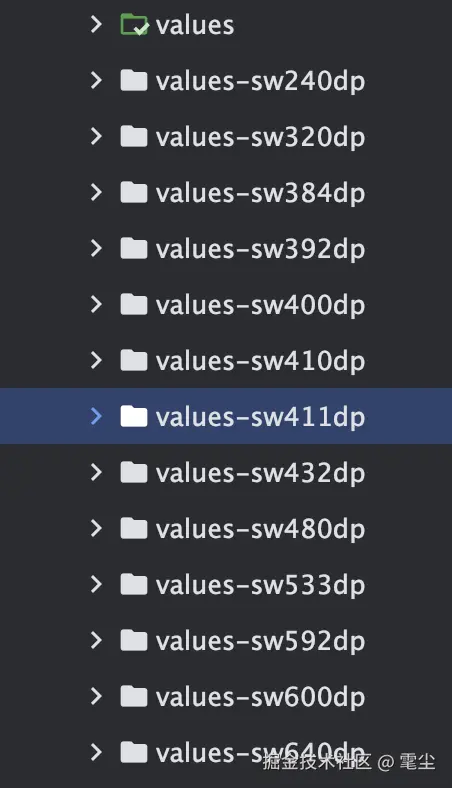

然后就会自动生成对应的dimens、一个配置文件screenMatch.properties�和一个示例dimens文件：

配置说明

**screenMatch.properties�**文件：

base_dp=360
match_dp=1300
ignore_dp=240

• base_dp：就是把UI分成多少份，360就是分成360份，为啥取360，因为主流的手机尺寸都是360的倍数，能够整除，值为360可以覆盖90%的手机机型。如果要修改，建议改为和你设计稿的最小宽度一样的值，这样默认的变量和值就是1:1，方便开发。
• match_dp：在插件运行时，默认会生成多个dimens文件。如果默认生成的dimens文件中不包含你希望适配的屏幕尺寸，你可以在此处添加。例如，上述配置会额外生成1300dp宽度的dimens文件。
• ignore_dp：不生成对应的尺寸的dimens，例子中是取消生成240dp下的dimens。

**screenMatch_example_dimens.xml**文件：

• 这是一个默认dimens的示例文件，仅供参考，不会在实际应用中被直接使用。如果需要，你可以将其内容复制到默认的dimens.xml文件中。

常见问题

screenMatch适用范围

一般来讲，我们说的多尺寸适配，就是出一份设计稿，开发一次，在不同尺寸的设备都有良好的视觉体验，然而，这种方法主要适用于尺寸和宽高比相近的设备。ScreenMatch的原理是根据设备的DPI和分辨率，对不同宽度的设备进行等比缩放。如果设备尺寸与UI设计稿的差异过大，则难以提供良好的视觉体验，因此这种适配方式并非万能。

比如一样的文本和图片，在很小的设备上，强行压缩会看不清。同样，给手机设计的UI稿，放大后放在平板上，元素也会变得很大，浪费空间。

真的差异大的设备，还是需要出多份设计稿，至少手机、平板、横竖屏都得分别设计。

使用screenMatch，如何计算当前设备匹配了哪个 **dimens.xml**

公式： sw/(dpi/160)，结果是多少，就匹配的是哪个。

**例子：**如果设备的分辨率是1280x800，dpi是320，结果为800/(320/160)=400，也就是说会匹配values-sw400dp下的dimens.xml。

为什么使用sw而不用w作为资源限定符

sw指的是最小宽度，而w指的就是宽度。假如，设备分辨率是1080 x 1920，dpi是320，那么sw就是1080/(320/160)=540，不管是横屏还是竖屏，都是540dp；

而如果取w作为资源限定符，竖屏的时候和sw一样是540dp，横屏的时候就变成1920/(320/160)=960了，也就是说取w的时候切换横竖屏，缩放比例是不一样的。

还有一点，用w是很难确定当前尺寸是一个什么类型的设备，例如手机的横屏可能比中型平板的竖屏宽度要大，那这个设备是手机还是平板就很难区分，用哪套设计稿也很难判断，sw就不会，宽度就固定是短的那个，可以用来区分手机、中型尺寸平板，大型尺寸平板等。

如果有特殊需求，可以通过设置screenMatch.properties�文件里面的create_values_sw_folder属性做到。

为什么基于宽度做适配，而不是高度

因为一般的交互都是竖向滚动，横向的很少。只要横向适配好了，高度溢出的部分用ScrollView处理就好了。

使用默认的base_dp配置显示异常

如果说你想要适配平板等更大尺寸的设备，需要修改一下base_dp，原来默认的360是手机的尺寸。

常见尺寸：

• 360: 主流尺寸手机
• 600：7寸平板
• 720、820：10寸平板

使用ScreenMatch的开发设计流程

• 设计师 依据目标设备定基准尺寸：
  • 如果是手机的设计稿：使用360宽度的设备作为基准设备进行UI设计
  • 如果UI平板：依据主流平板的宽度作为基准进行UI设计
  • 如果是特定设备：直接取特定设备的宽度（px）为基准进行UI设计
• 开发人员 配置ScreenMatch：
  1. 先运行ScreenMatch生成默认配置
  2. 依据需要，修改base_dp填入设计师UI稿的宽度（注意，这里是最小宽度，即横竖屏中较短的那条边）。
  3. 重新运行ScreenMatch，更新配置
• 开发人员 进行开发验证：
  • 找一个简单的页面，按设计师出的UI做出对应的布局文件，里面的尺寸全部用dimens变量进行设置。
• 开发人员 选择对应尺寸的设备或新建对应尺寸的设备，验证这个页面的显示效果是否与UI一致：

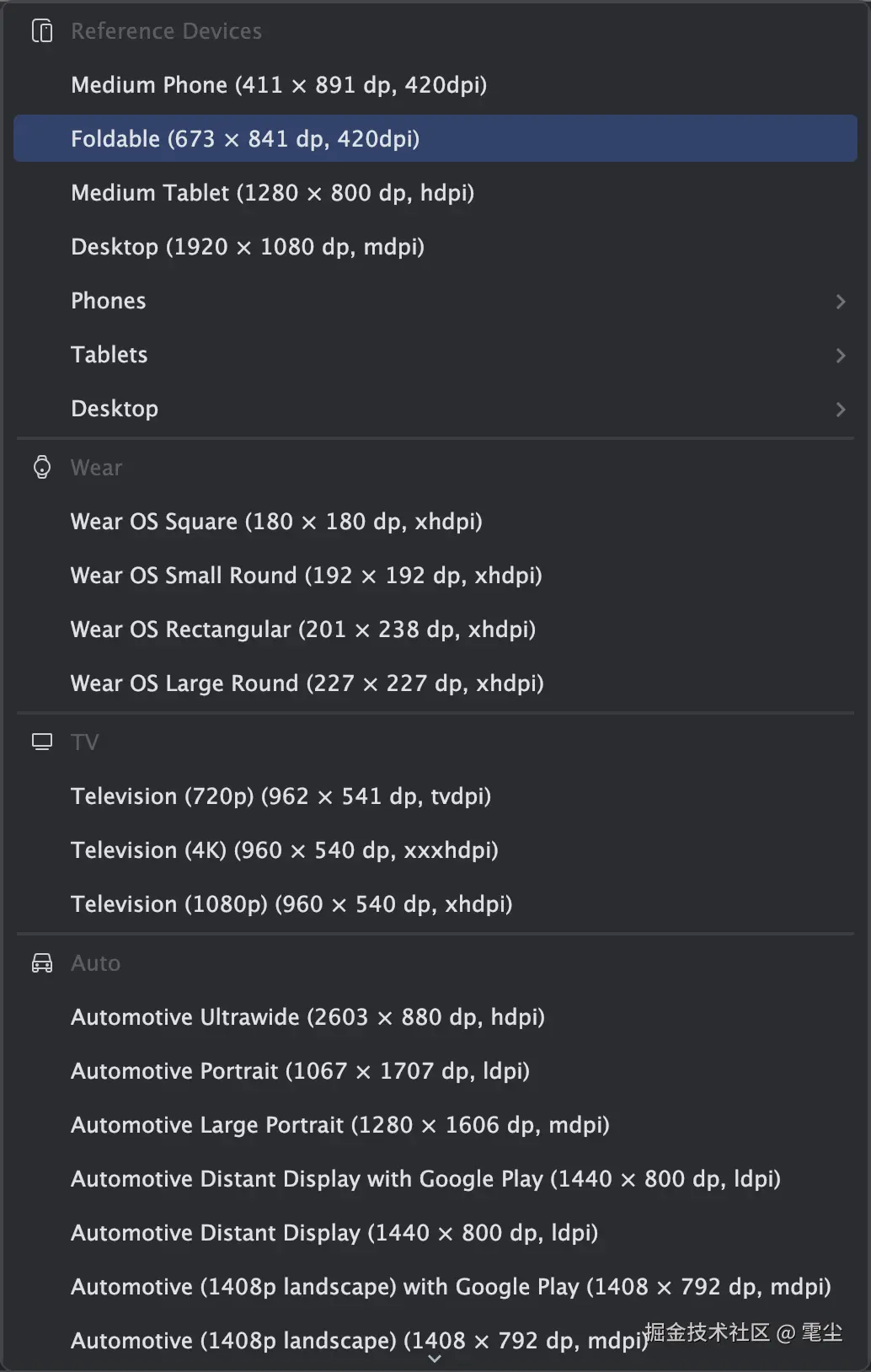

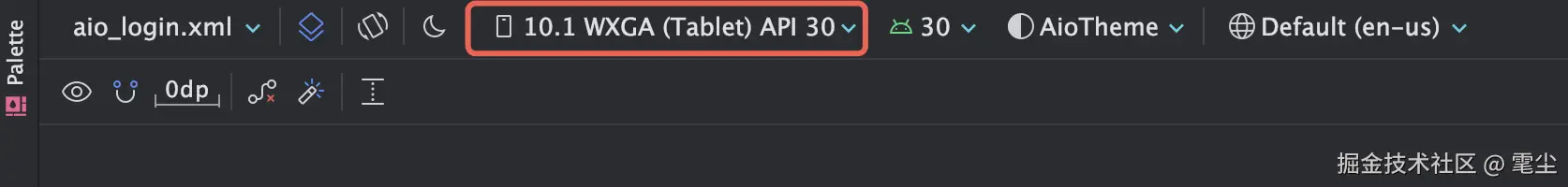

  • 如何切换预览设备尺寸：

- 如何新建尺寸：

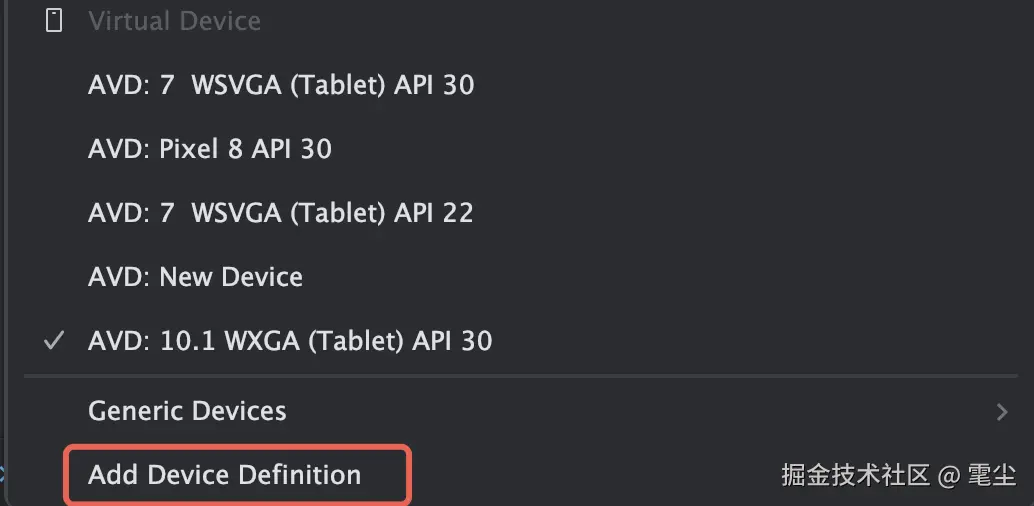

拉到最下面，点击Add Device Definition：

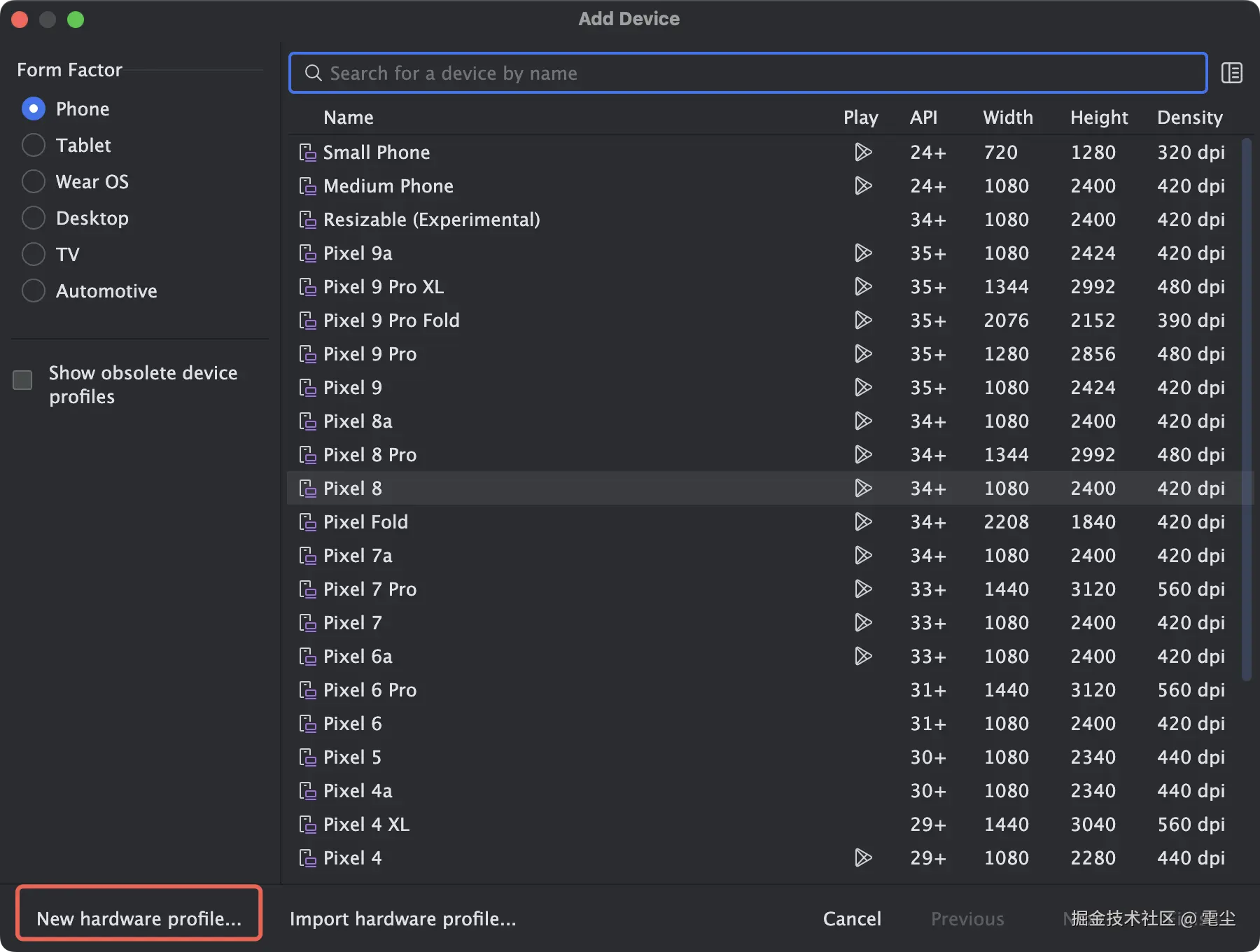

点击New hardware profile：

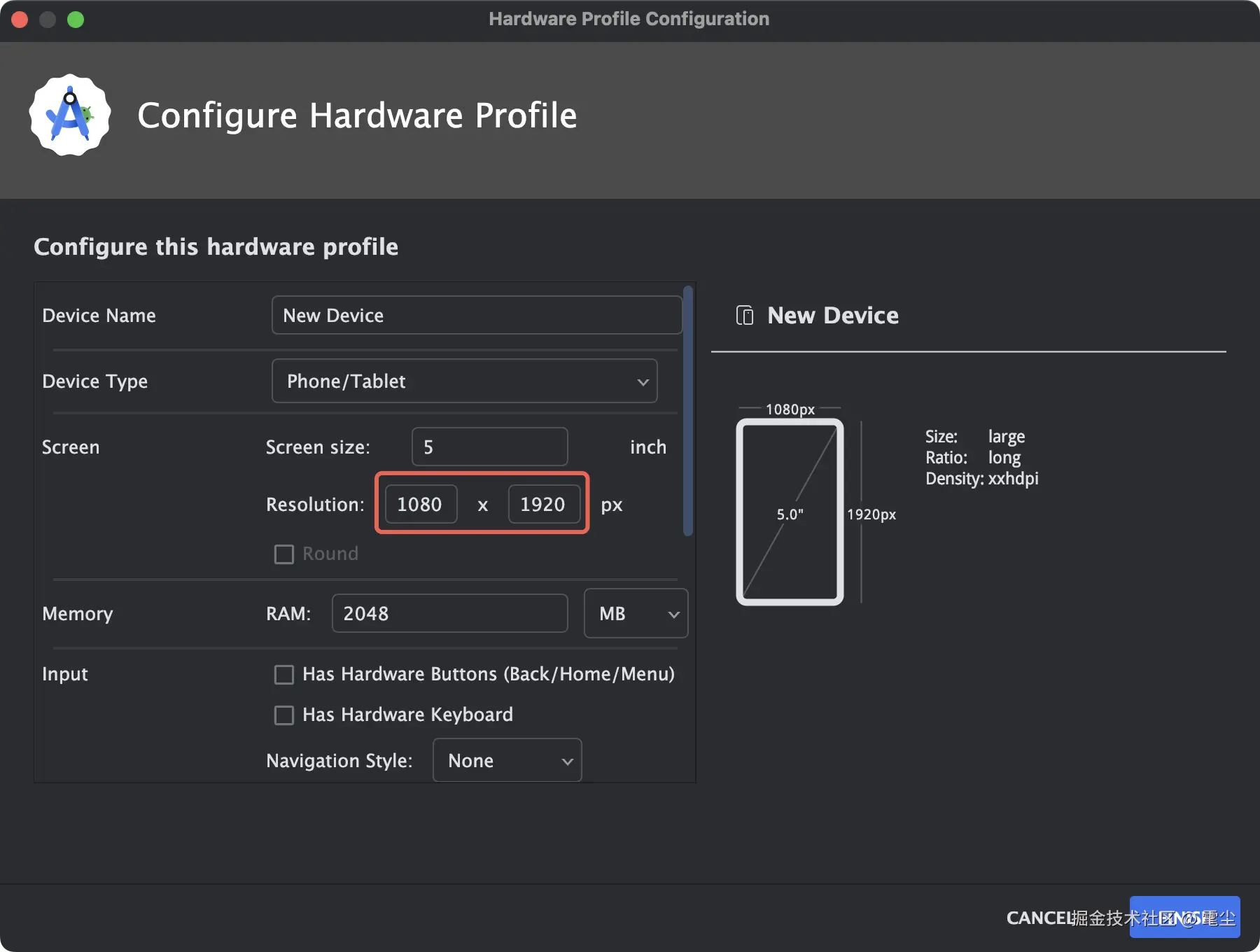

分辨率改成和你要测试目标设备的分辨率一致，点击FINISH就可以使用了：
