LVS：高性能负载均衡利器

LVS简介

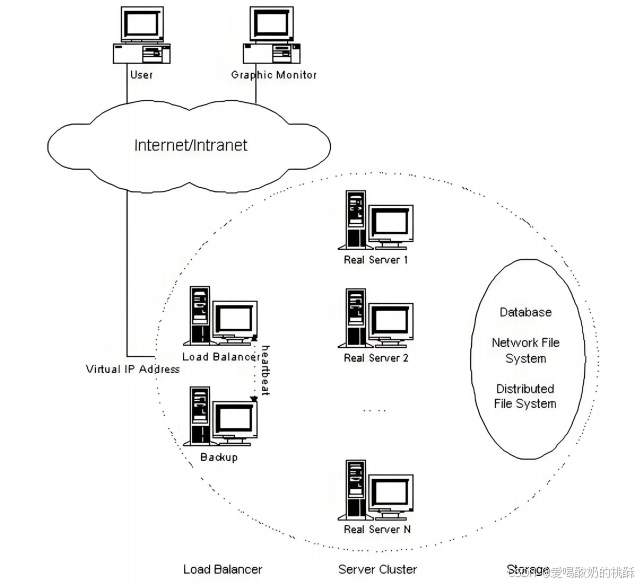

LVS（Linux Virtual Server）即Linux虚拟服务器，是由章文嵩博士主导的开源负载均衡项目，目前LVS已经被集成到Linux内核模块中。终端互联网用户从外部访问公司的外部负载均衡服务器，终端用户的Web请求会发送给LVS调度器，调度器根据自己预设的算法决定将该请求发送给后端的某台Web服务器，比如，轮询算法可以将外部的请求平均分发给后端的所有服务器，终端用户访问LVS调度器虽然会被转发到后端真实的服务器，但如果真实服务器连接的是相同的存储，提供的服务也是相同的服务，最终用户不管是访问哪台真实服务器，得到的服务内容都是一样的，整个集群对用户而言都是透明的。

LVS基于内核网络层工作，有着超强的并发处理能力，单台LVS可以承受上万的并发连接。LVS是基于4层的负载均衡软件，因此LVS在所有负载均衡软件中性能最强，稳定性最高，消耗CPU和内存少。LVS是工作在4层，所以它可以对应用层的所有协议作负载均衡，包括http、DNS、ftp等。

LVS 官网: http://www.linuxvirtualserver.org/

LVS 相关术语

VS: Virtual Server，负责调度

RS:RealServer，负责真正提供服务

集群和分布式简介

系统性能扩展方式：

1.向上扩展，增强（花钱购买提升处理能力）

2.向外扩展,增加设备，调度分配问题，Cluster

集群的概念：为解决某个特定问题将计算机组合起来形成单个系统

Cluster常见的三种类型：

LB：LoadBalancing（负载均衡）由多个主机组成，每个主机只承担一部分访问

（分摊给多个主机共同完成，减小压力）

【目的：解决单机处理不了所有请求的问题】

HA：High Availiablity（高可用）SPOF（single Point Of failure）

MTBF:Mean Time Between Failure 平均无故障时间，正常时间

MTTR:Mean Time To Restoration（ repair）平均恢复前时间，故障时间

A=MTBF/（MTBF+MTTR） (0,1)：99%, 99.5%, 99.9%, 99.99%, 99.999%

（计算结果越小故障时间越长）

（安排A,B两台LVS，B一般负责监督A工作，当A罢工时，B及时顶上）

【目的：阻止体系出现故障】
SLA（服务等级协议）是服务提供商与用户之间达成的正式契约，旨在明确服务性能与可用性标准，同时约定相关成本。协议执行质量通常由投入成本决定。行业惯例采用"三个9"（99.9%）或"四个9"（99.99%）等量化指标来衡量服务等级，未达标时将触发相应违约责任条款。运维工作的核心目标就是确保这些服务等级指标的达成。

停机时间可分为计划内维护与计划外故障两类，运维团队主要聚焦于预防和减少计划外停机事件。

HPC（高性能计算）作为国家战略资源，是指通过并行计算等技术实现超强运算能力的计算模式。

集群和分布式

集群：同一个业务系统，部署在多台服务器上，集群中，每一台服务器实现的功能没有差别，数据

和代码都是一样的。

分布式：一个业务被拆成多个子业务，或者本身就是不同的业务，部署在多台服务器上。分布式

中，每一台服务器实现的功能是有差别的，数据和代码也是不一样的，分布式每台服务器功能加起

来，才是完整的业务。

分布式是以缩短单个任务的执行时间来提升效率的，而集群则是通过提高单位时间内执行的任务数

来提升效率。

对于大型网站，访问用户很多，实现一个群集，在前面部署一个负载均衡服务器，后面几台服务器

完成同一业务。如果有用户进行相应业务访问时，负载均衡器根据后端哪台服务器的负载情况，决

定由给哪一台去完成响应，并且台服务器垮了，其它的服务器可以顶上来。分布式的每一个节点，

都完成不同的业务，如果一个节点垮了，那这个业务可能就会失败。

LVS概念

VS：Virtual Server（调度器），内部两台机子通过vrrp实现高可用【HA】
RS：Real Server（资源主机）
CIP：Client IP（用户的IP）
VIP: Virtual serve IP VS外网的IP（客户访问的IP，也就是对外开放的IP）
DIP: Director IP VS内网的IP（调度器和资源主机联系的IP，也就是内网IP）
RIP: Real server IP（资源主机的IP）
访问流程：CIP <--> VIP == DIP <--> RIP
（用户通过自己的IP访问调度器的VIP，然后调度器使用与资源主机联系的特定IP【内网IP】访问资源主机的IP）
【NAT模式则是从资源主机（RIP）返回到用户IP（CIP）】

lvs****集群的类型

vs-nat： 修改请求报文的目标IP,多目标IP的DNAT

lvs-dr： 操纵封装新的MAC地址

lvs-tun： 在原请求IP报文之外新加一个IP首部

lvs-fullnat： 修改请求报文的源和目标IP

nat****模式

Ivs-nat:

本质是多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为某挑出的RS的RIP和

PORT实现转发

RIP和DIP应在同一个IP网络，且应使用私网地址;RS的网关要指向DIP

请求报文和响应报文都必须经由Director转发，Director易于成为系统瓶颈

支持端口映射，可修改请求报文的目标PORT

VS必须是Linux系统，RS可以是任意OS系统

nat****模式数据逻辑

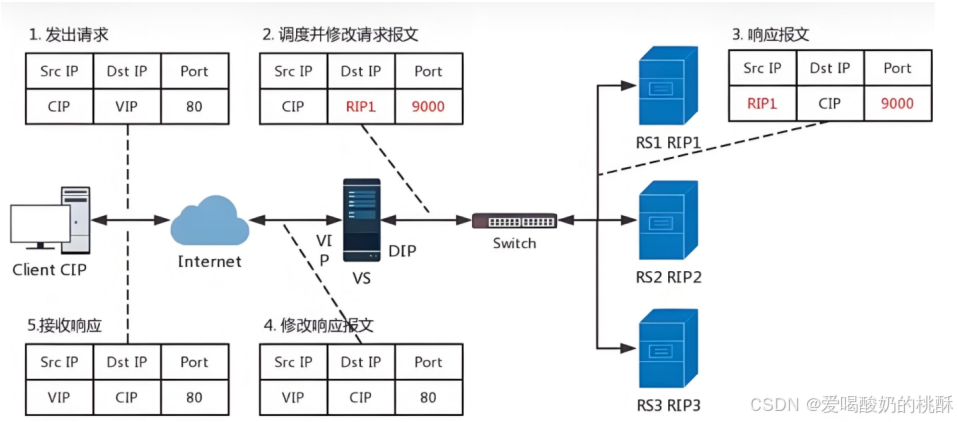

1.发出请求【客户端向调度器发送请求包，请求包里包含客户端的IP、目标IP（调度器对外联系的VIP）以及自己的端口号】

2.调度并修改请求报文【调度器接收到客户端发送的请求包后，将目标IP改为某台资源主机的IP，端口号改为对应资源主机的端口号，打包起来通过交换机发送给对应资源主机】

3.响应报文【资源主机在回应调度器时，将包中的发送方IP改成自己的IP，将目的IP改成客户端IP，然后打包通过交换机发送给调度器】

4.修改响应报文【调度器接受到来自资源主机的包后，将发送方改为自己对外链接的IP（VIP），目标IP不变，依旧是客户机；但是，将原来资源主机的端口号改为原来与客户机通信的端口号；打包发送给客户端】

5.接收响应【客户端收到调度器发送的通过报文响应的数据包】

nat模式的弊端：由于进出口都依靠于中间的调度器，大量的进出口会到达调度器的极限，影响客户的使用，建议资源主机尽量不要超过10台。【DR（直连路由模式）可解决该模式的弊端，在资源主机收到包后，将修改后的数据包直接跨过调度器之间发送到客户端，可大大减少了调度器的工作量】【DR只需要走两层结构，物理层，数据链路层，用的是mac地址，减少了时间的损耗】

nat模式的实现：

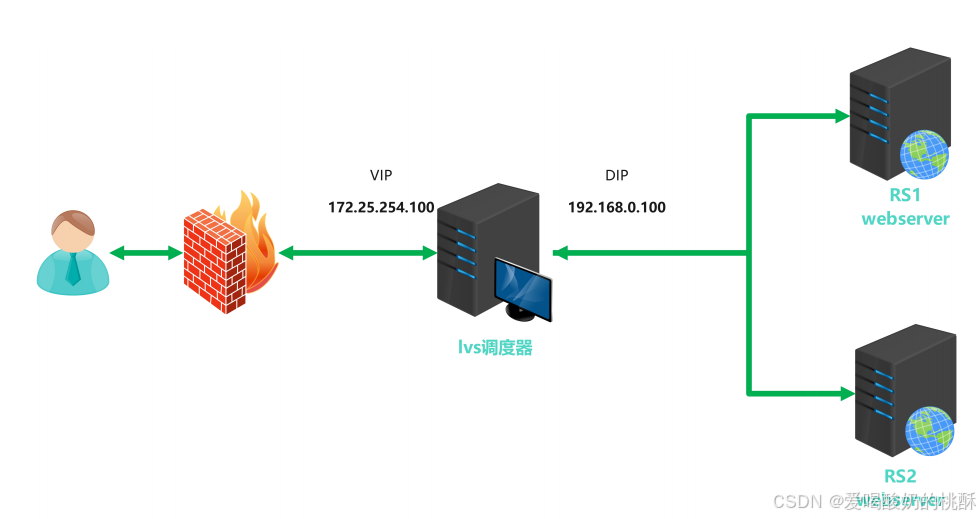

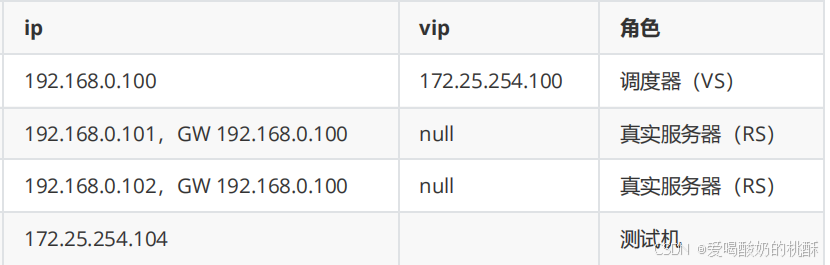

环境搭建：

镜像：rhel9

nat模式：172.25.254....

仅主机模式：192.168.0....

全网通：

在VS中设置内核路由功能，使同一个网卡都可以互相通信
查看参数：

sysctl -a | grep ip_forward

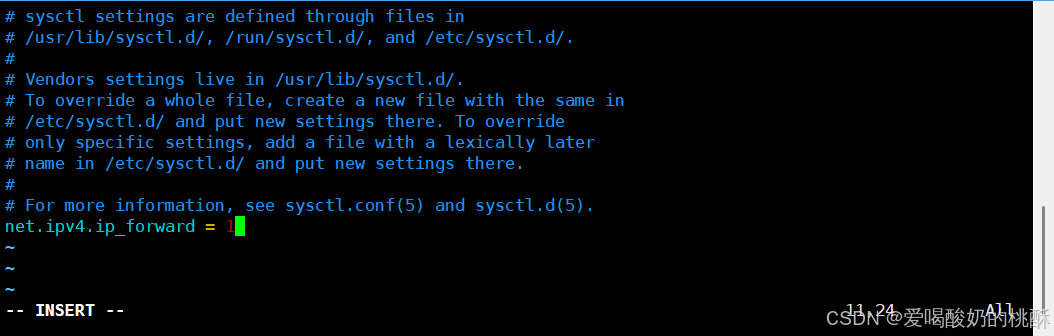

vim /etc/sysctl.conf
net.ipv4.ip_forward = 1

、
查看配置：

sysctl -p

编写防火墙规则：

安装ipvsadm:

yum install ipvsadm -y

iptables -t nat -A POSTROUTING -o ens224 -j SNAT --to-source 172.25.254.100

查看：

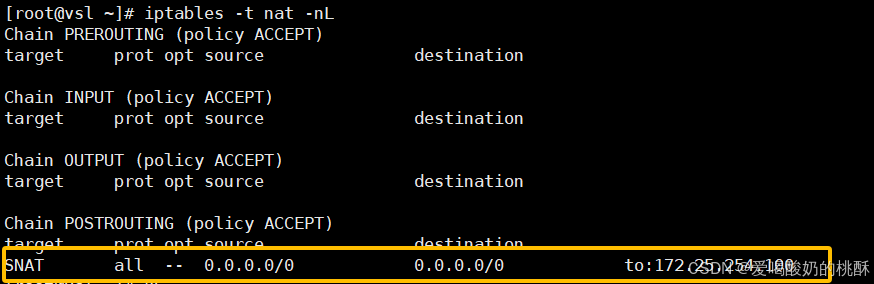

iptables -t nat -nL

修改RS1,RS2的网关为VS的网关：

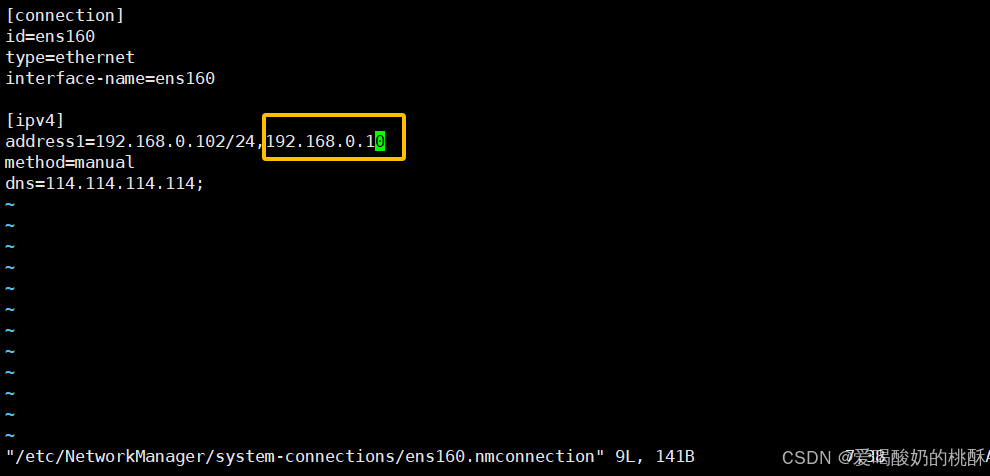

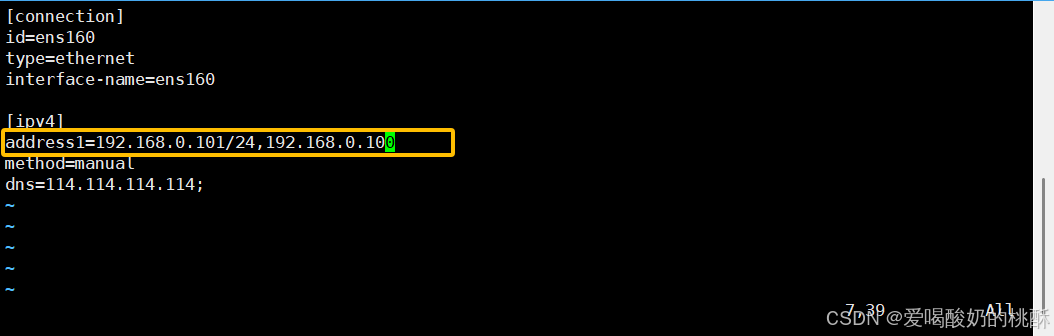

 vim /etc/NetworkManager/system-connections/

nmcli connection reload
nmcli connection up ens160

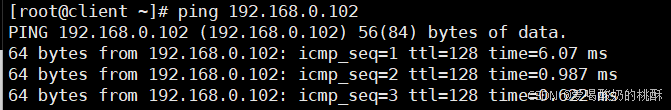

测试：

[root@client ~]# ping 192.168.0.102

在VS中添加调度策略：

ipvsadm -A -t 172.25.254.100:80 -s rr
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.101:80
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.101:80 -m
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.102:80 -m

查看：

ipvsadm -Ln

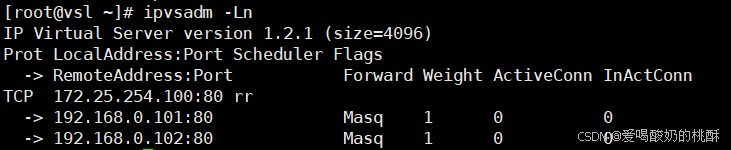

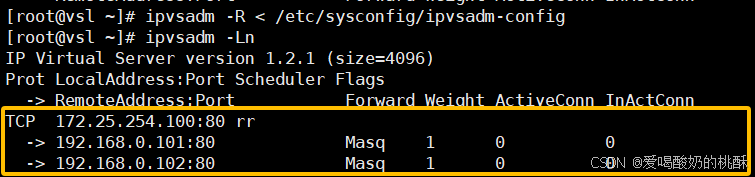

【如果出现下图现象：

请使用该命令全部修改为Masq:

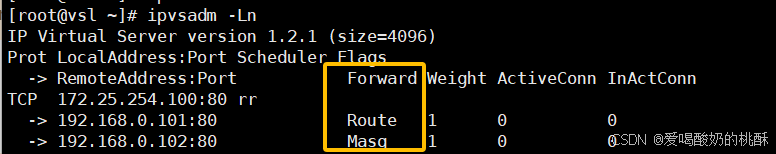

ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.101:80 -m

】

关闭防火墙，打开阿帕奇（httpd）:

systemctl stop firewalld
systemctl start httpd

在RS1,RS2网页中写入内容：

echo "RS1 server - 192.168.0.101" > /var/www/html/index.html
echo "RS2 server - 192.168.0.102" > /var/www/html/index.html

客户机访问RS1,RS2：

[root@client ~]# curl 192.168.0.101
RS1 server - 192.168.0.101
[root@client ~]# curl 192.168.0.102
RS2 server - 192.168.0.102

查看：

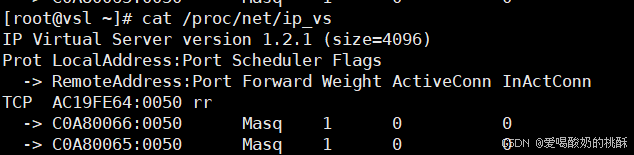

cat /proc/net/ip_vs

cat /proc/net/ip_vs_conn

保存VS的规则：

ipvsadm -Sn
ipvsadm-save > /etc/sysconfig/ipvsadm

删除所有规则：

ipvsadm -C

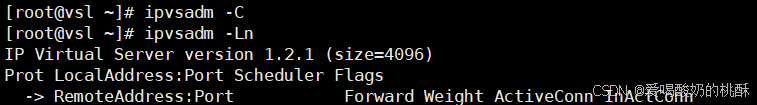

查看是否删除：

ipvsadm -Ln

重新加载规则：

 ipvsadm-restore > /etc/sysconfig/ipvsadm

查看规则是否恢复：

ipvsadm -Ln

以上操作均为0时，如果想开机启动，请执行以下命令：

systemctl enable --now ipvsadm.service

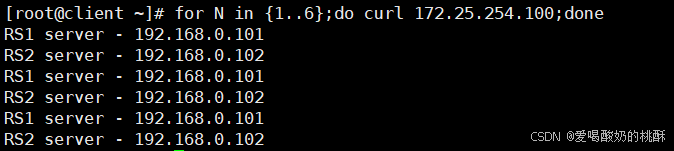

客户机测试：

for N in {1..6};do curl 172.25.254.100;done

VS修改为权重调用算法：

ipvsadm -E -t 172.25.254.100:80 -s wrr
ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.101:80 -m -w 2
ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.102:80 -m -w 1

客户机测试：

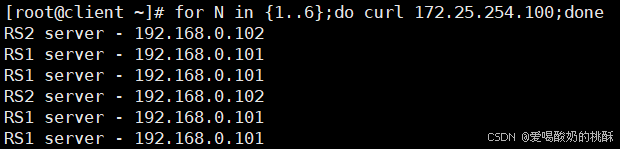

for N in {1..6};do curl 172.25.254.100;done

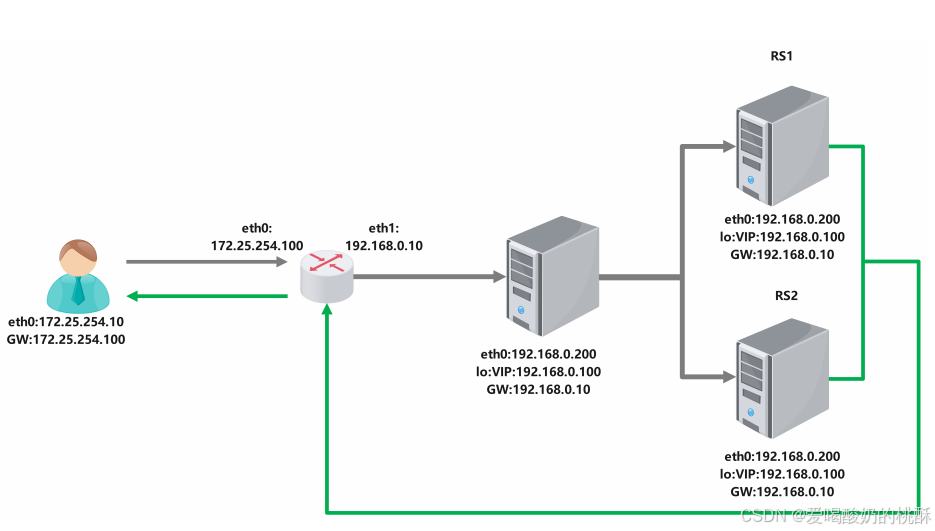

部署DR模式集群案例：

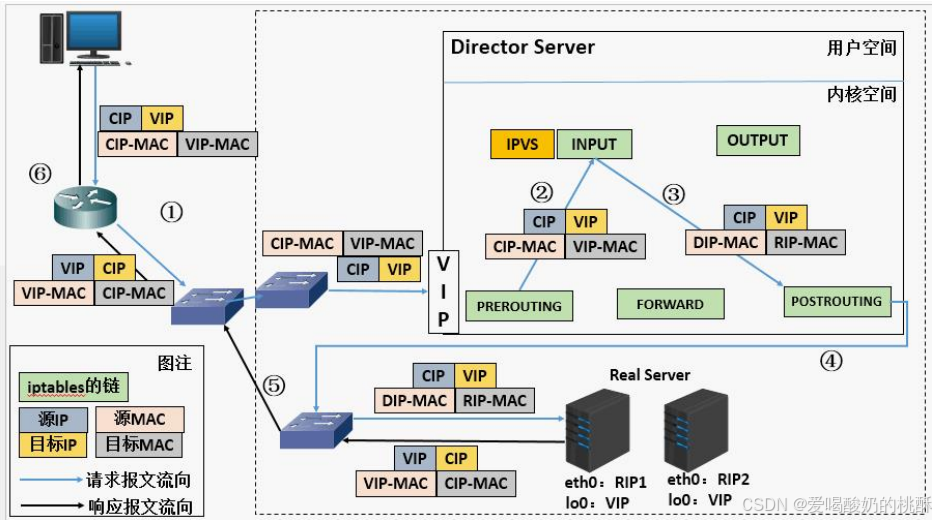

1.客户端发送数据帧给vs调度主机帧中内容为客户端IP+客户端的MAC+VIP+VIP的MAC

2.VS调度主机接收到数据帧后把帧中的VIP的MAC该为RS1的MAC，此时帧中的数据为客户端IP+客户端的MAC+VIP+RS1的MAC

3.RS1得到2中的数据包做出响应回传数据包，数据包中的内容为VIP+RS1的MAC+客户端IP+客户端IP的 MAC

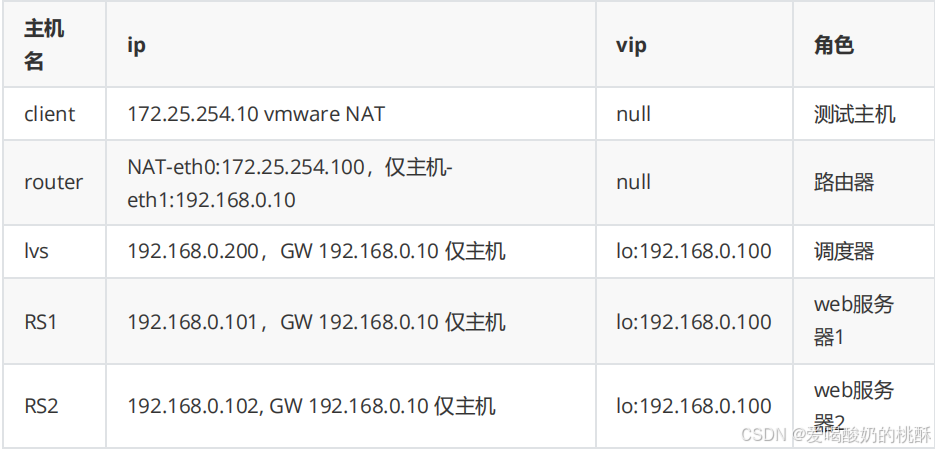

环境搭建：

镜像：rhel9

nat模式：172.25.254....
仅主机模式：192.168.0....

配置环境：

关闭防火墙，开启阿帕奇服务（httpd）:

systemctl stop firewalld
systemctl start httpd

修改lvs,RS1,RS2的网关：

vim /etc/NetworkManager/system-connections/ens160.nmconnection

重启网络服务：

nmcli connection up ens160
nmcli connection up ens160

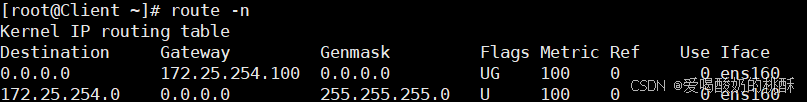

将客户机的网关改为172.25.254.100

查看：

【目的是客户机将所有请求给路由器】

删除router的所有网关：

vim /etc/NetworkManager/system-connections/

在lvs，RS1,RS2中设定vip：

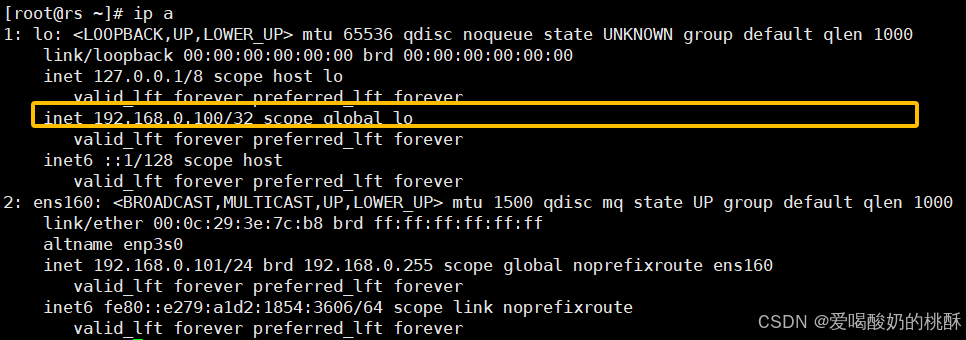

ip addr add dev lo 192.168.0.100/32

在RS1和RS2中解决响应问题：

[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

在lvs中配置策略：

安装：

yum install ipvsadm.x86_64

ipvsadm -A -t 192.168.0.100:80 -s wrr
ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.101:80 -g
ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.102:80 -g

查看：

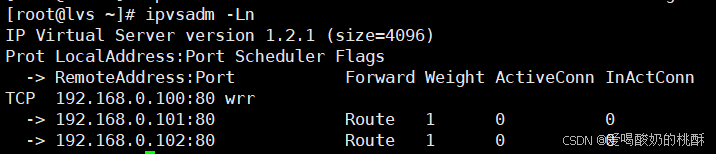

ipvsadm -Ln

客户机测试：

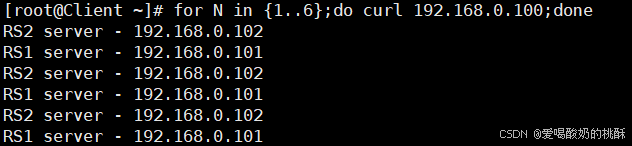

for N in {1..6};do curl 192.168.0.100;done

TUN****模式数据传输过程

TUN（IP Tunnel）模式是 LVS（Linux Virtual Server）的三种负载均衡模式之一（另外两种是 NAT 和 DR）。它通过 IP 隧道（IPIP 封装） 实现请求转发，适用于跨网络（如不同机房）的负载均衡场景。

TUN 模式的定义

• TUN（IP Tunnel）：

  • 采用 IP-over-IP 封装（类似 VPN），将客户端请求封装后转发给 Real Server（后端服务器）。

  • Real Server 直接响应客户端（不经过 LVS 调度器），适用于高并发、跨网络的负载均衡。

  • 要求 Real Server 支持 TUN 设备，并配置 VIP（Virtual IP）。

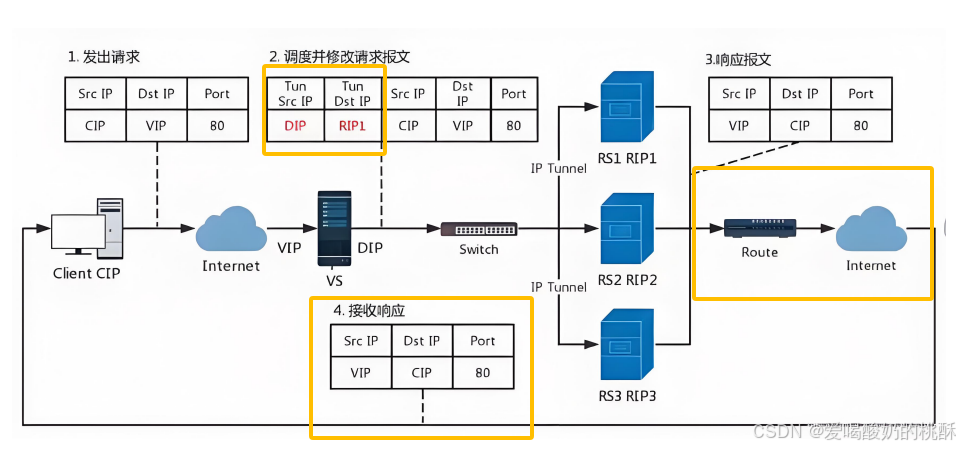

1.客户端发送请求数据包，包内有源IP+vip+dport

2.到达vs调度器后对客户端发送过来的数据包重新封装添加IP报文头，新添加的IP报文头中包含

TUNSRCIP(DIP)+TUNDESTIP(RSIP1)并发送到RS1

3.RS收到VS调度器发送过来的数据包做出响应，生成的响应报文中包含SRCIP(VIP)+DSTIP（CIP） +port，响应数据包通过网络直接回传给client

【

1.DR模式的加强版，与DR模式相似

2.方式复杂，排错较为麻烦，容易仅仅因为router一个设备问题，导致系统崩溃

3.只有在需要跨VLAN时才会使用

】

TUN****模式特点

1.DIP, VIP, RIP都应该是公网地址

2.RS的网关一般不能指向DIP

3.请求报文要经由Director，但响应不能经由Director

4.不支持端口映射

5.RS的OS须支持隧道功能

总结

• TUN 模式 适用于 跨网络、高并发 的负载均衡场景。

• 数据流向 ：
  客户端 → LVS（封装） → Real Server（解封装并直接响应） → 客户端

• 优点：调度器压力小，支持跨机房。

• 缺点：Real Server 需支持 TUN，配置较复杂。

如果需要跨公网部署负载均衡，TUN 模式是最佳选择之一！

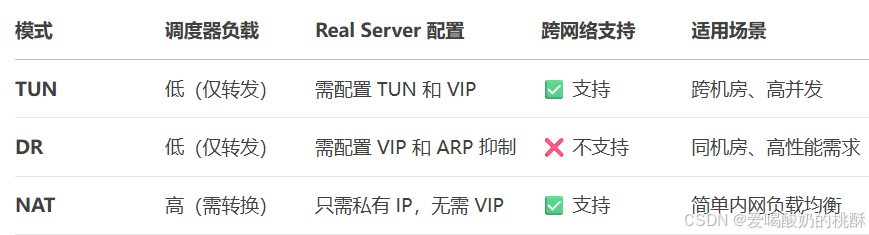

TUN 模式 vs DR 模式 vs NAT 模式：

fullnet****模式

什么是 FULLNAT 模式？

FULLNAT（Full Network Address Translation）是 LVS（Linux Virtual Server）的一种负载均衡模式，由 阿里云团队 在标准 NAT 模式基础上扩展而来，用于解决传统 NAT 模式的局限性。

核心特点：

• 双向地址转换：

  • 请求时 ：修改 源 IP（CIP → LVS 内网 IP） 和 目标 IP（VIP → RIP）。

  • 响应时 ：修改 源 IP（RIP → VIP） 和 目标 IP（LVS 内网 IP → CIP）。

• 透明代理：后端服务器（Real Server）无需感知客户端真实 IP，所有流量看似来自 LVS。

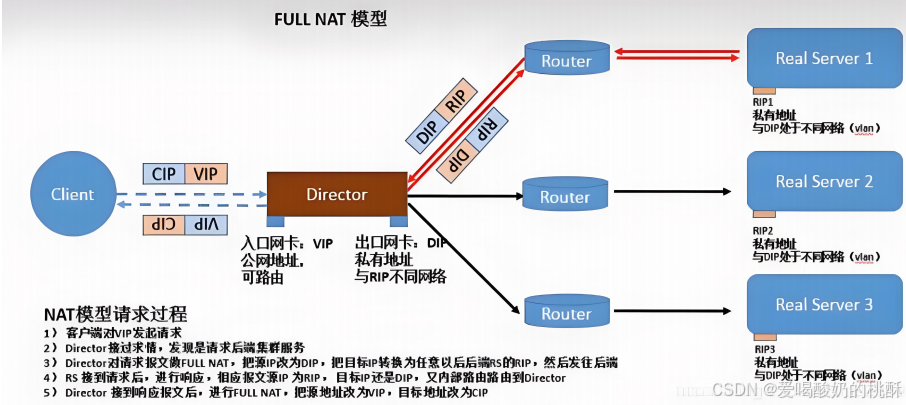

fullnat：通过同时修改请求报文的源IP地址和目标IP地址进行转发

CIP --> DIP

VIP --> RIP

1.VIP是公网地址，RIP和DIP是私网地址，且通常不在同一IP网络；因此，RIP的网关一般不会指向DIP

2.RS收到的请求报文源地址是DIP，因此，只需响应给DIP；但Director还要将其发往Client

3.请求和响应报文都经由Director

4.支持端口映射

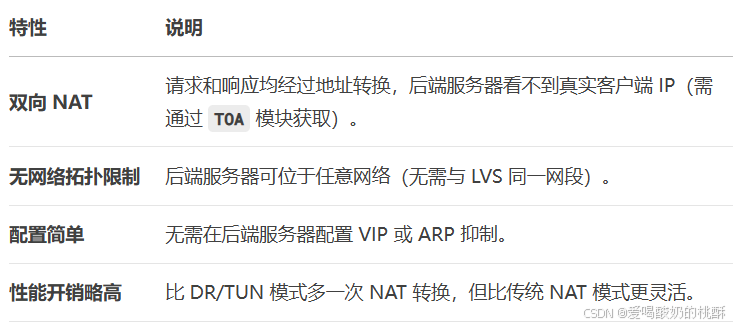

FULLNAT 模式的核心特点

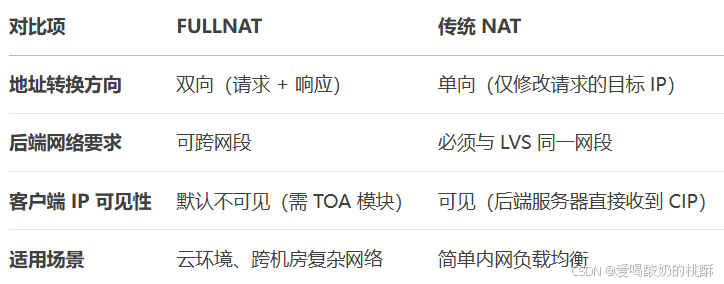

FULLNAT vs 传统 NAT：

适用场景

• 云计算平台（如阿里云 SLB）：多租户隔离，后端服务器无需暴露公网 IP。

• 跨机房负载均衡：Real Server 可分布在不同的网络环境中。

• 安全隔离需求：隐藏客户端真实 IP，防止直接攻击后端服务。

总结

• FULLNAT 是 NAT 的增强版，通过双向地址转换解决传统 NAT 的网络限制。

• 优点：部署灵活，支持复杂网络拓扑，后端无需特殊配置。

• 缺点：性能略低于 DR/TUN，需额外模块支持。

如果需要 跨网络、高安全性 的负载均衡方案，FULLNAT 是最佳选择之一！
