活动图描述场景

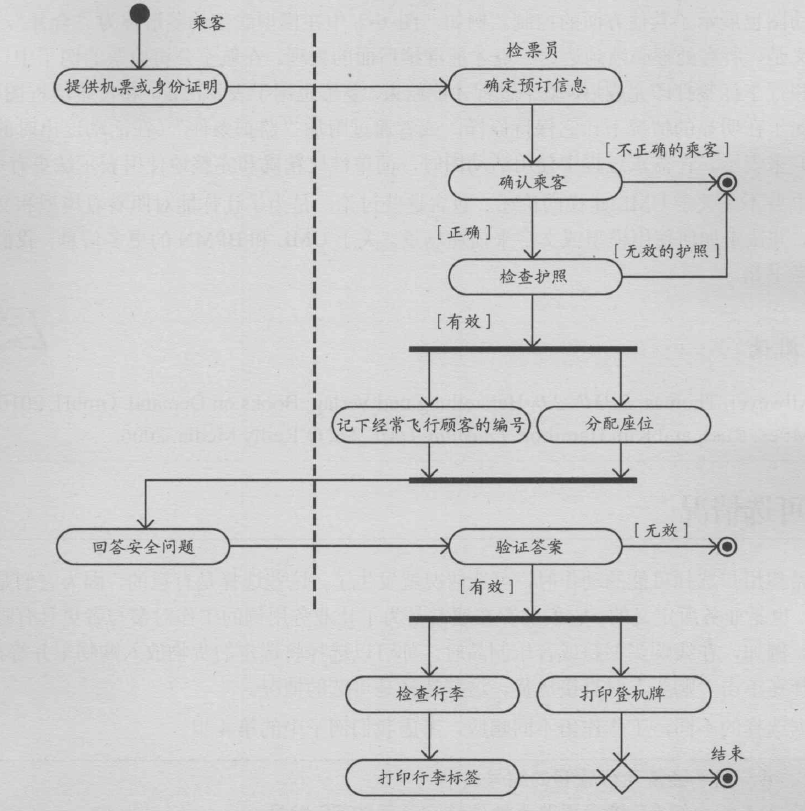

有几种图可以用于描述场景。UML (统一建模语言) 活动图似乎是流行的选择。BPMN (业务过程建模表示法)也有它的追随者,还有其他一-些图。没有最好的方法,只要找到你喜欢的,或组织机构已经采用的就行。图展示了航空公司检票的例子,采用了UML活动图。
