（本系列只需要modelsim即可完成数字图像的处理，每个工程都搭建了全自动化的仿真环境，只需要双击top_tb.bat文件就可以完成整个的仿真，大大降低了初学者的门槛！！！！如需要该系列的工程文件请关注知识星球： 成工fpga， https://t.zsxq.com/DMeqH，关注即送200GB学习资料，链接已置顶！）

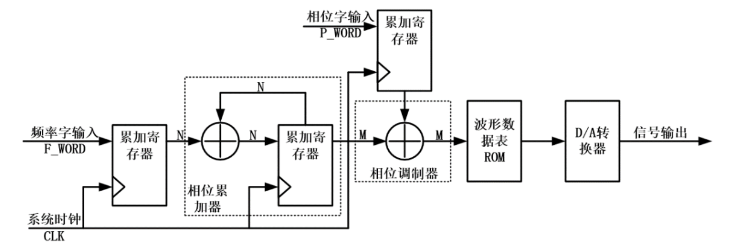

至于DDS的原理和实现，成工就不多说了，因为在上个系列和《孩子都能学会的FPGA》系列都要详细的讲解，链接是https://t.zsxq.com/rDxYc，**其实DDS实现非常的简单，就是计算出频率控制字，然后直接累加即可。如果想调节相位，直接将相位字进行累加即可**。

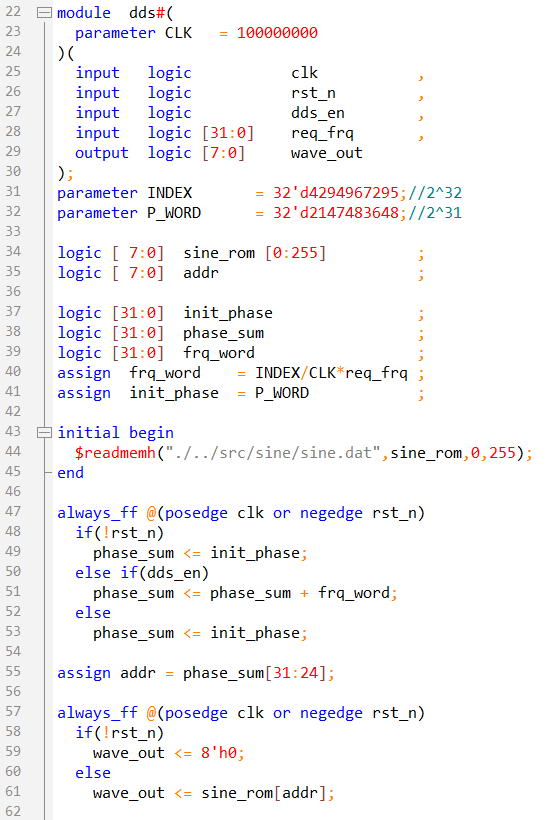

直接上代码，在\src\dds文件夹下新建dds.sv的文件，代码如下，非常的简单，根据输入期望的频率值，计算出频率控制字，然后直接累加即可，将累加值作为存储正弦波数组的地址将正弦波读出，这儿用到了字节位数的扩展，原因在以前系列的文章中有详细的说明。
所以DDS的功能就是这样简单，寥寥数行代码就可以实现，难度系数几乎为0，很多培训机构还把DDS当成培训课程的一个亮点，可见培训水平之"高"！

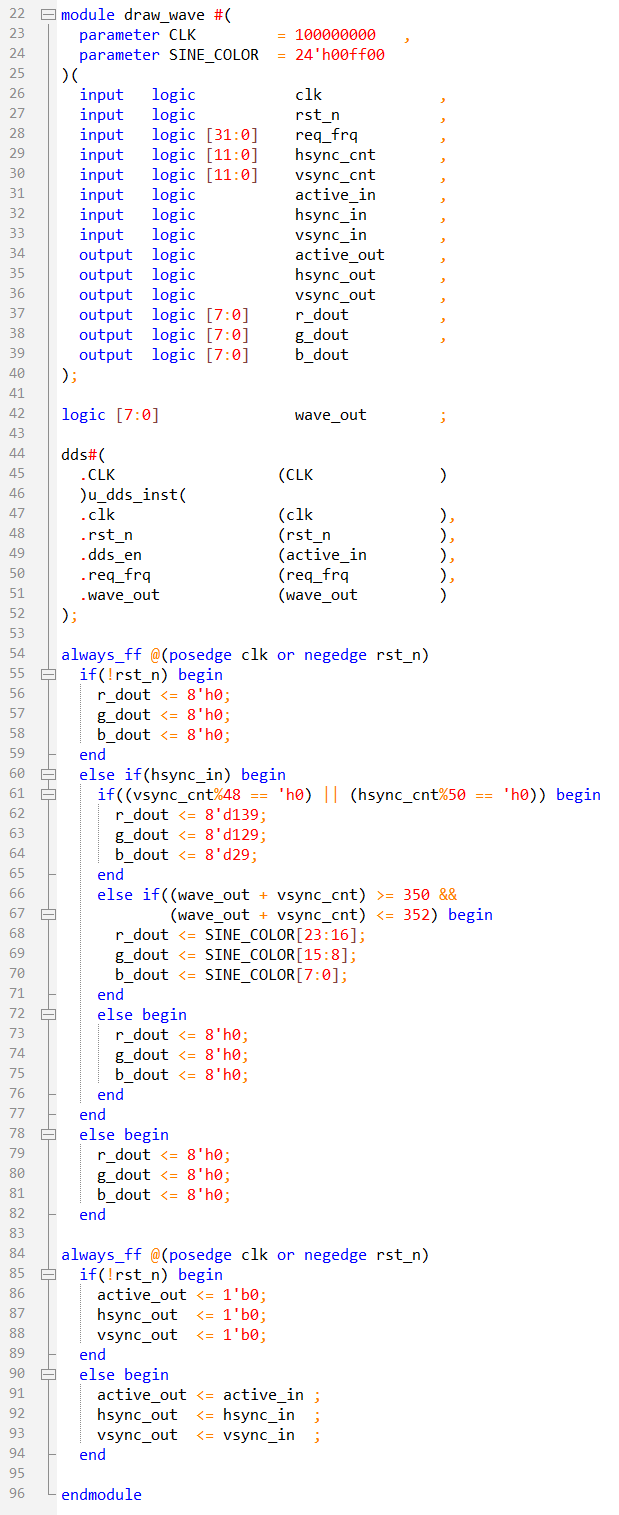

为了显示正弦波的DDS图像，在src\dds文件夹下新建draw_wave.sv的文件，基本功能和上篇显示正弦波的功能一致，就是多了不同频率dds模块的例化。

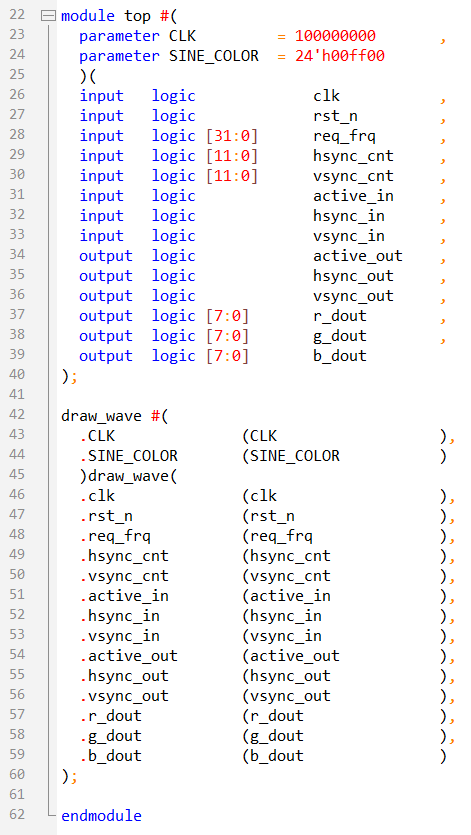

在top模块例化draw_wave模块。

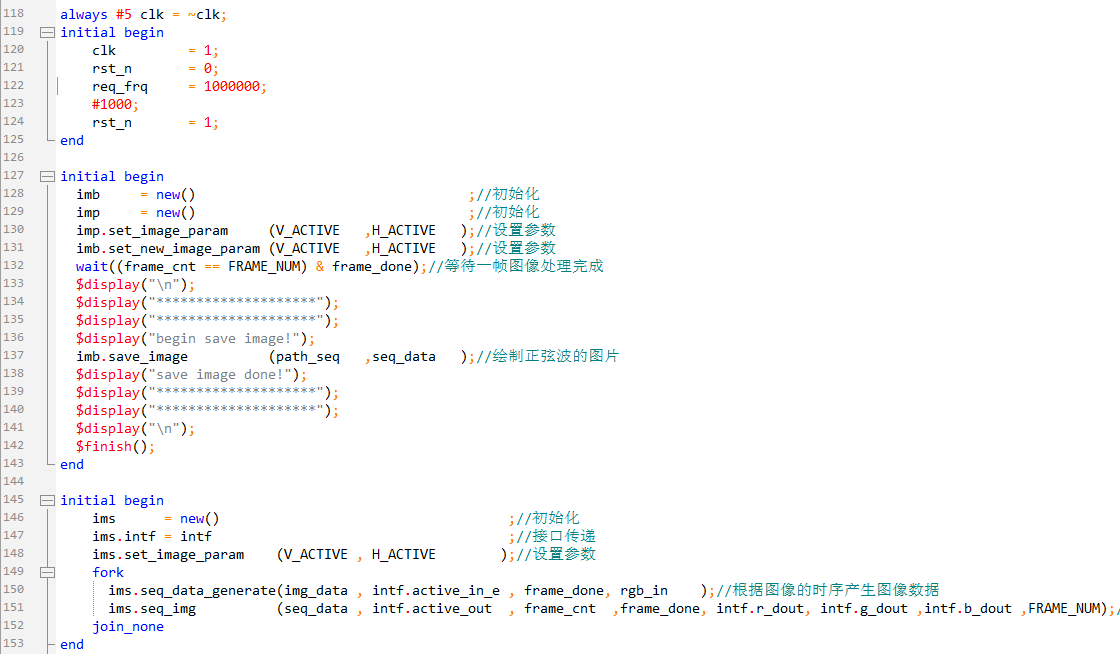

在tb_image_sim文件中的三个initial块如下所示，本篇就不会测试平台的数据进行比对了。

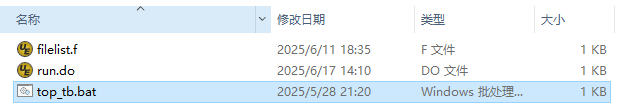

双击sim文件夹下的top_tb.bat文件，完成系统的自动化仿真。

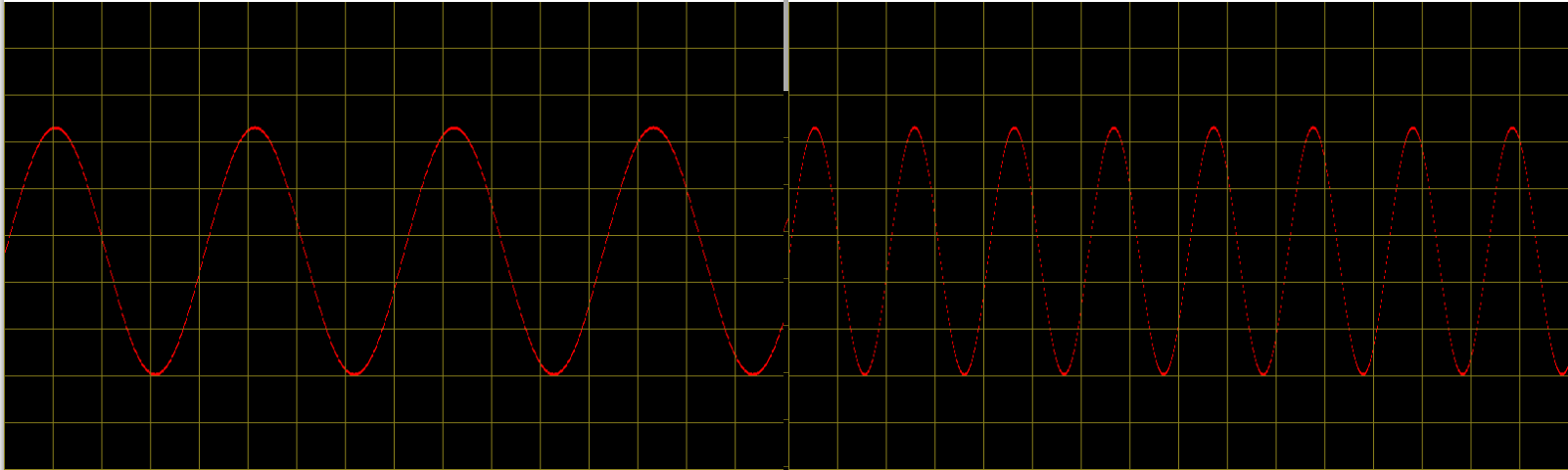

可以设置不同的频率多测试几次，在img文件夹下保存相关的图像，如下是频率500KHz和1MHz的正弦波图片。可见随着频率的增加，采样点数越来越少。
