游戏账号大图生成

1 背景

转转游戏账号业务中，以王者荣耀为例，用户关注的核心指标是：英雄总数、皮肤总数、特色皮肤等重点信息。但是在旧版商品列表展示的图片，是用户上传的图片，以及一些简单业务规则生成的图片，没有突出账号相关重点特色。

虽然在商详（商品详情页）内部已经呈现出了完整的验号报告，但是用户需要从商列（商品列表页）点击进入到商详，存在较长的转换路径，降低了关键信息的触达效率。

于是我们将游戏账号相关重点信息生成大图，展示在商列及商详。

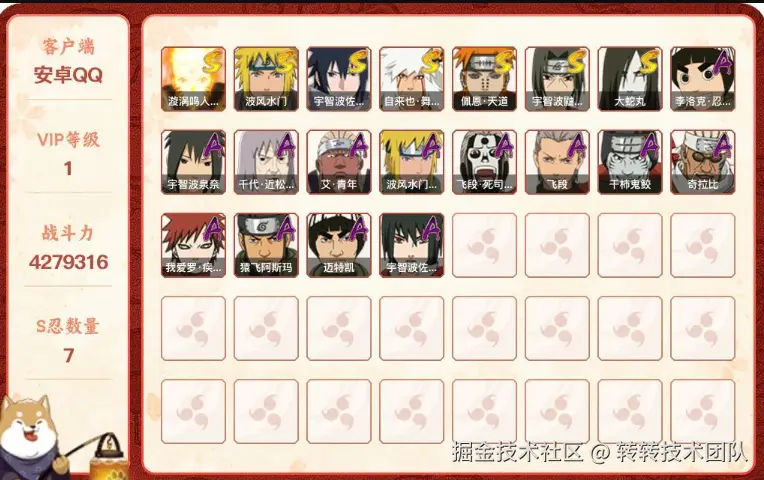

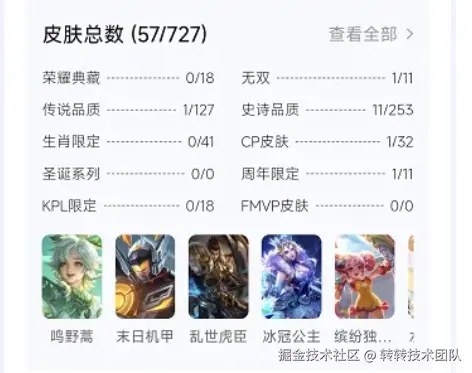

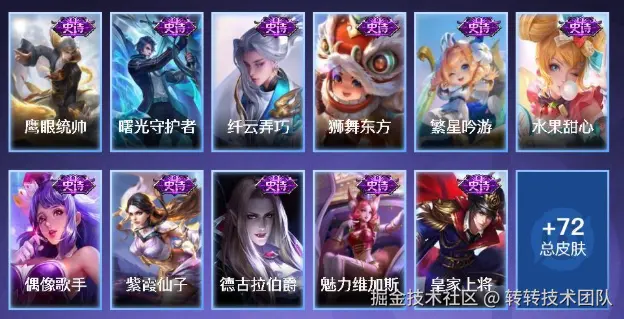

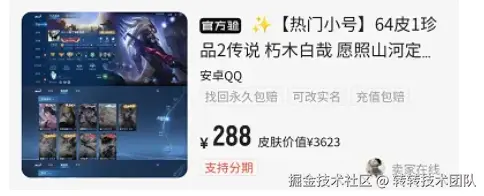

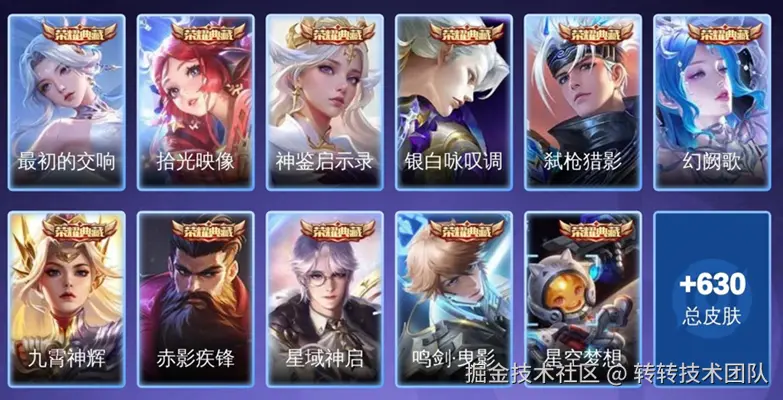

商列（商品列表页）大图：

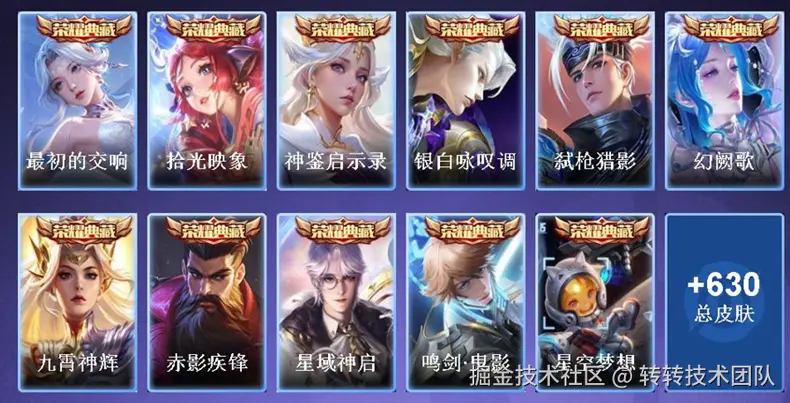

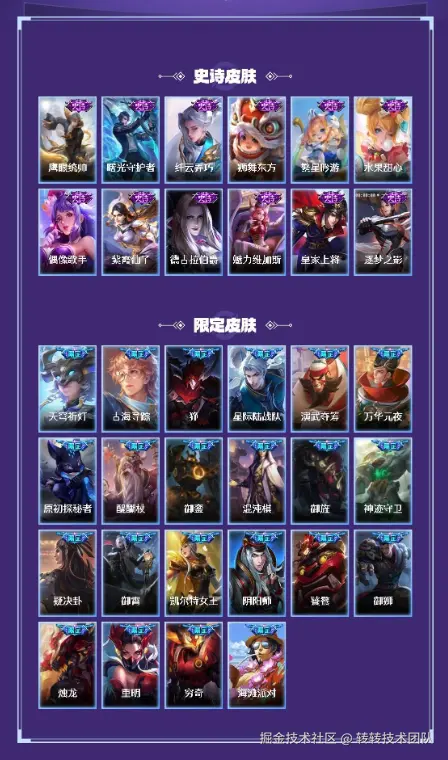

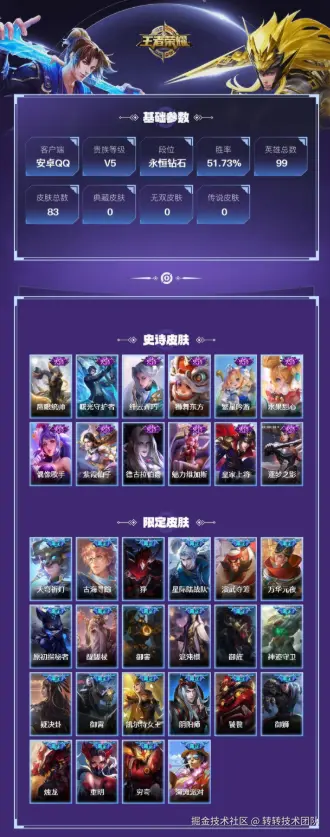

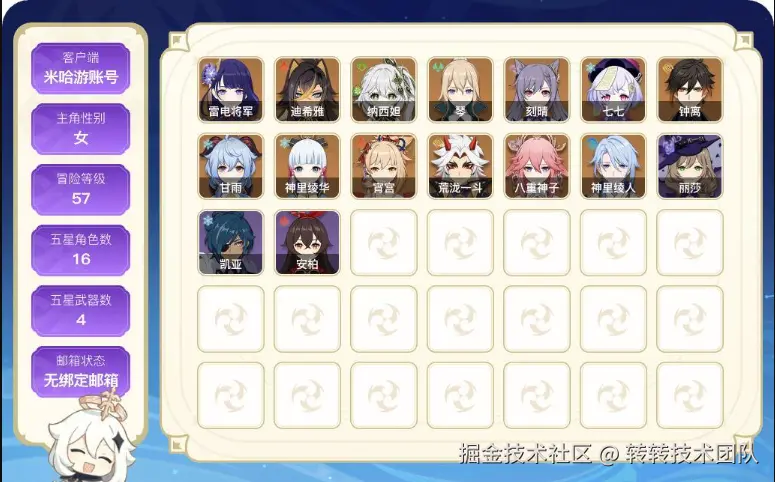

商详（商品详情页）大图：

2 从前端生成大图，到后端生成大图

2.1 前端生成大图的考量与实现方案

需求初期，大图由前端生成，主要出于以下考虑：

前端可利用浏览器原生渲染能力处理复杂布局和样式，开发验证速度较快。
前端能更灵活地支持图像处理，开发成本较低。

前后端进行交互，由后端提供生成图片所需的全量物料图片信息。前端拿到物料之后，通过页面api，与Puppeteer截图相结合的方式生成大图。步骤如下：

前端创建一个页面，通过访问后端接口拿到对应的物料数据（小图url、文字等）。对这些图片资源url数据进行实时访问，在页面上进行图片与文字的绘制，进而生成大图的页面。
将此页面的地址，传到另一个Puppeteer服务。Puppeteer服务会启动一个浏览器实例，再次访问传入的页面，然后进行截图。

2.2 前端生成大图遇到的问题及原因分析

在上线之后，发现前端生成大图会有一定概率的超时异常导致生成图片失败，平均2~3s，超时情况大于5s。在生成只有12个拼接图片的情况下尚且超时，随着我们商详大图需求的引入，拼接图片数量有时会超过600。此时超时情况会更加严重。

通过对整体链路的分析，发现Puppeteer服务截图是一个耗时较多的操作，其大概步骤如下：

申请服务内存、磁盘等资源；
创建浏览器进程并启动；
通过网络访问传入页面URL；
渲染页面并且进行截图。

2.3 改进方案-后端生成大图

为了解决前端方案的性能瓶颈，我们评估了迁移到后端生成图片的可行性。对于上面遇到的问题，后端可以有针对性地进行解决：使用Java中awt包下的画图api拼接生成大图，避免了Puppeteer启动浏览器、渲染页面带来的开销。

能否迁移到后端，有两个衡量标准，第一个是性能，即耗时。第二个是后端生成的图片UI样式，即能否达到UI验收标准。

于是我们先在本地测试，发现相同图片耗时仅仅需要20ms左右(相较前端平均2~3秒的时间有较大提升)。即使涉及500多张图片的拼接，平均耗时也只在2s左右。另外在生成的图片样式效果上也达到了UI验收的要求。

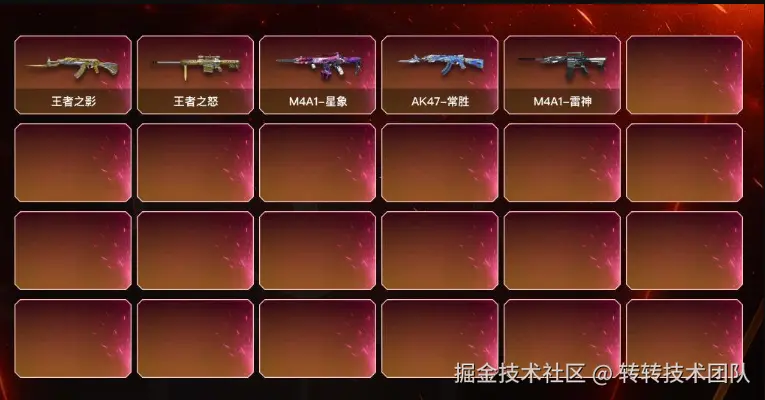

前端生成大图：

后端生成大图：

3. 后端生成大图的具体实现

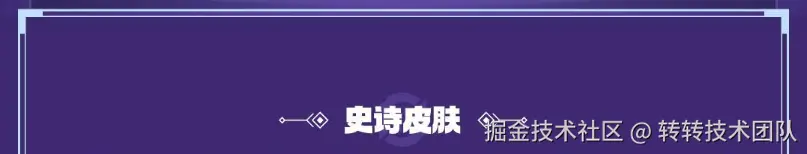

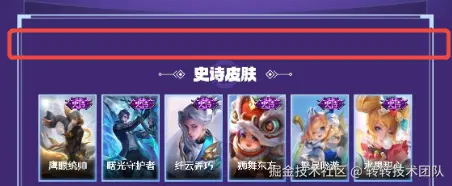

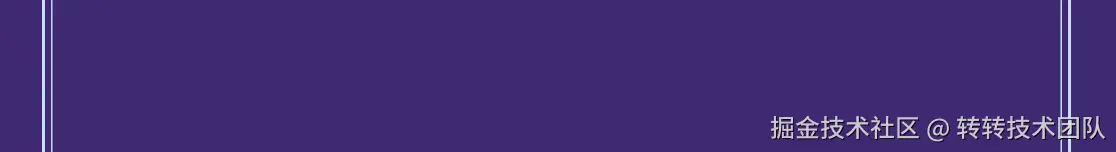

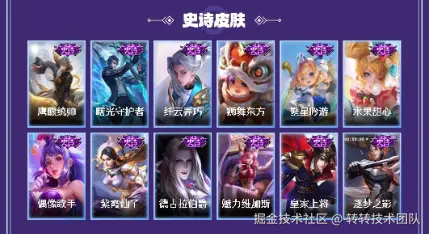

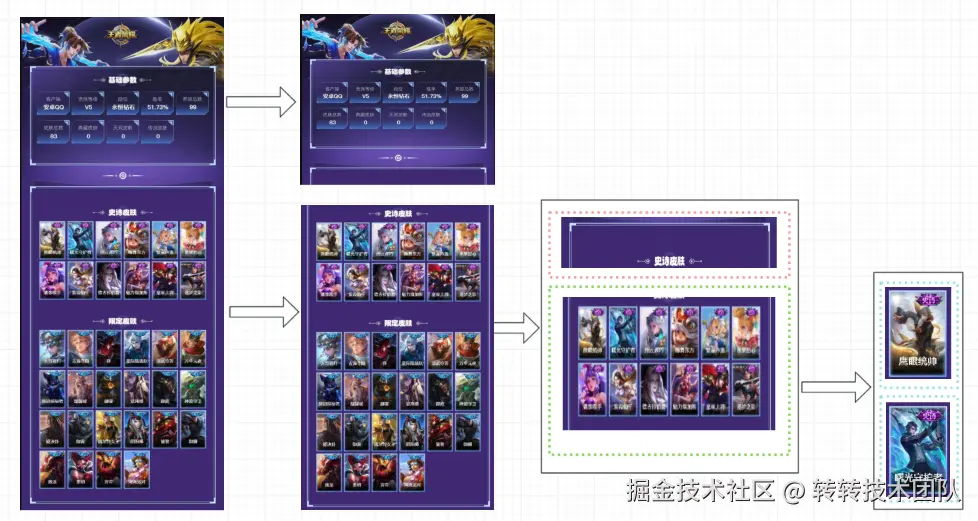

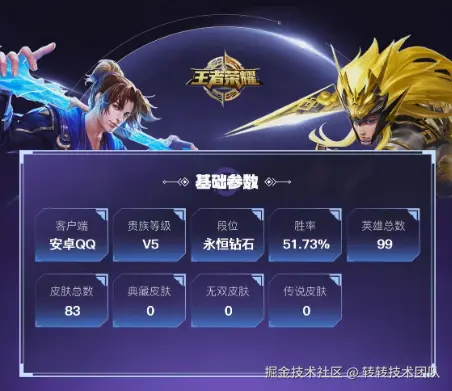

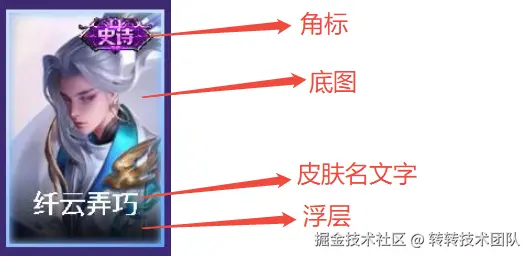

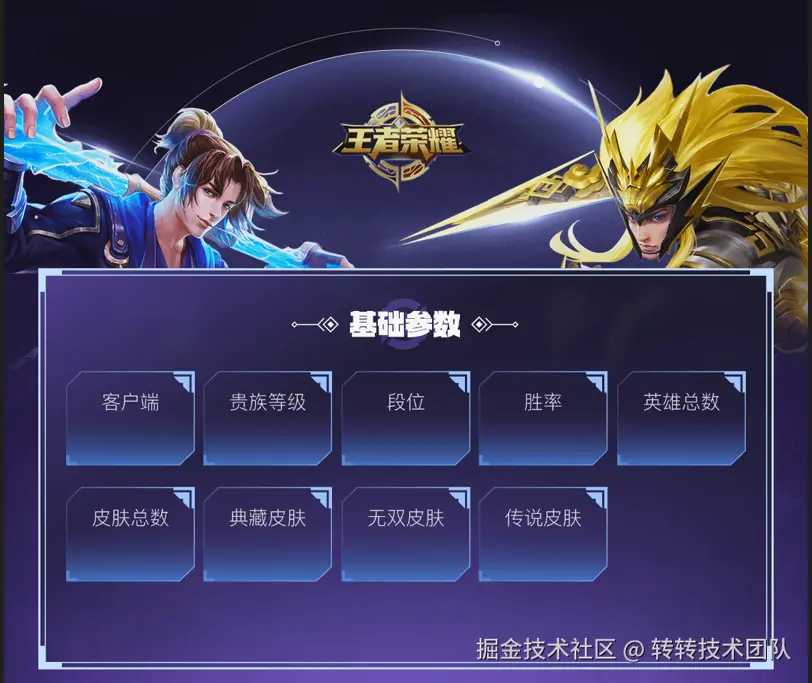

以上文提到的、规则相对复杂的商品详情页大图为例进行说明。通过分析UI原型，我们发现其结构具有清晰的模块化特征：从上往下看依次为基础信息模块、分类皮肤信息模块。其中皮肤信息模块又可分为分类标题模块、单个皮肤单元模块。

这里需要用到的操作，包括绘制图片、文字、伸缩图片、平移图片等。由于后端使用的编程语言为Java，所以先简要介绍一下Java图片处理相关的api。

3.1 Java图像处理api

在Java图像处理中，java.awt.image.BufferedImage.BufferedImage与java.awt.Graphics2D是两个核心类，它们密切协作以实现图像的创建、编辑和渲染。

BufferedImage是图像数据的画布容器，负责存储像素信息。主要用于读写图像文件。
Graphics2D是操作图像的画笔，负责绘制和修改图像内容。在BufferedImage上绘制内容。支持绘制文字、图像平移缩放等操作。

3.1.1 创建BufferedImage

ini 复制代码

    /**
     * 读取本地文件
     */
    BufferedImage imageFromFile = ImageIO.read(new File("本地图片路径"));
    /**
     * 从网络中读取图片
     */
    BufferedImage imageFromUrl= ImageIO.read(new URL("网络图片路径"));

    /**
     * 通过构造方法创建。构造参数指定宽和高。
    */
    BufferedImage combinedImage = new BufferedImage(100, 200, BufferedImage.TYPE_INT_RGB);

3.1.2 绘制图片与文字

java 复制代码

    public static void main(String[] args) throws IOException {
        BufferedImage backGroundImage = ImageIO.read(new File("输入路径"));

        BufferedImage combinedImage = new BufferedImage(backGroundImage.getWidth(), backGroundImage.getHeight(), BufferedImage.TYPE_INT_RGB);

        Graphics2D graphics = combinedImage.createGraphics();
        try {
            // 画图
            graphics.drawImage(backGroundImage, 0, 0, null);
            // 写文字
            graphics.setFont(new Font("微软雅黑", Font.BOLD, 20));
            graphics.setColor(Color.WHITE);
            graphics.drawString("文字内容", 20, 20);

        } finally {
            // 释放资源
            graphics.dispose();
        }

        // 保存结果
        File output = new File("输出路径");
        ImageIO.write(combinedImage, "jpg", output);
    }

3.1.3 图片伸缩

java 复制代码

    public static void main(String[] args) throws IOException {
       // 伸缩前的画面
        BufferedImage originImage = ImageIO.read(new File("文件路径"));

        // 伸缩后的画面
        BufferedImage scaleImage = getScaleImage(originImage, 0.7, 0.7);
        File output = new File("输出路径");
        ImageIO.write(scaleImage, "jpg", output);
 }

    /**
     * 对原始图片按比例进行伸缩
     */
    public static BufferedImage getScaleImage(BufferedImage originImage, double scaleFactorWidth, double scaleFactorHeight) {
        if (Objects.isNull(originImage) || scaleFactorWidth <= 0 || scaleFactorHeight <= 0) {
            return originImage;
        }
        // 等比例压缩比例
        int scaledWidth = (int) (originImage.getWidth() * scaleFactorWidth);
        int scaledHeight = (int) (originImage.getHeight() * scaleFactorHeight);

        // 创建新的 BufferedImage
        BufferedImage scaledImage = new BufferedImage(scaledWidth, scaledHeight, BufferedImage.TYPE_INT_RGB);

        Graphics2D g2d = scaledImage.createGraphics();
        try {
            // 绘制缩放后的图像
            g2d.drawImage(originImage, 0, 0, scaledWidth, scaledHeight, null);
        } finally {
            g2d.dispose();
        }
        return scaledImage;
