传输层协议TCP

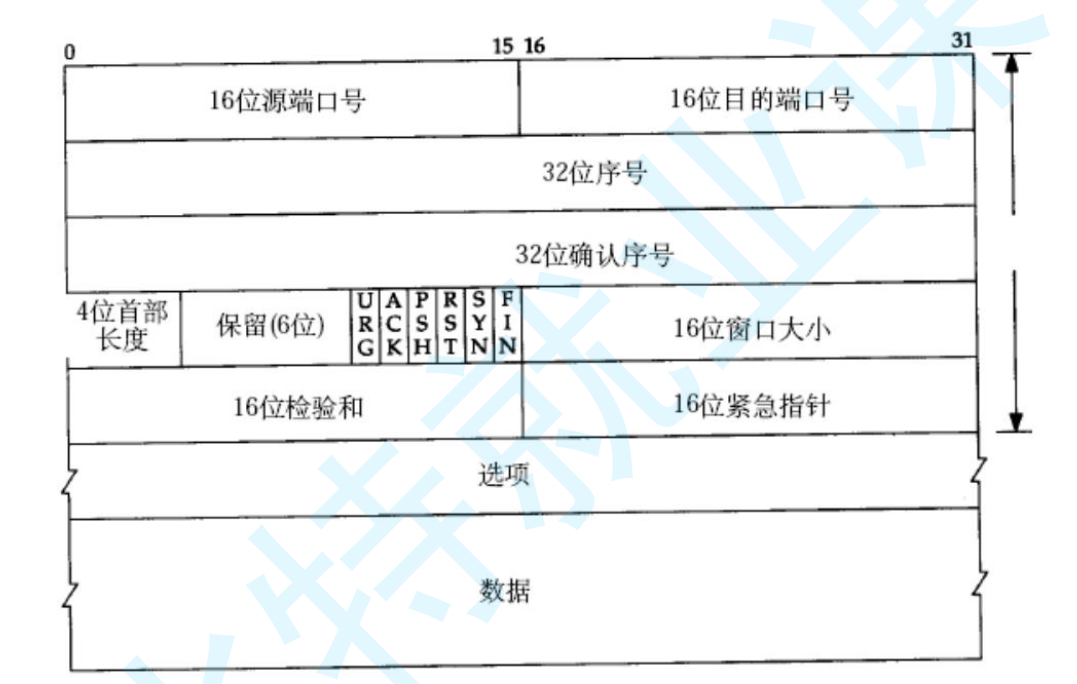

TCP协议段格式

1.TCP报头至少20字节，每一行四字节，则至少5行，还可以选择十个选项，每个选项是一行，即四字节，那就是说tcp报头最大60字节

2. 4位首部长度表示的不是tcp报头的字节数，而是tcp报头的行数，所以叫做4位首部行数更合适，这个值的范围应该是5~15。两个字节共十六位，去掉4位首部行数，保留6位什么都不干，然后还有6位是6个标志位

3.URG标志位（urgent）和16位紧急指针需要共同使用，URG表示有紧急数据，紧急指针是紧急数据的字节数，从有效载荷的第一个字节开始数

• 例如：紧急指针值为 10，则紧急数据为有效载荷的前 10 个字节。

ACK（acknowlege）标志位表示应答，纯ACK报文其有效载荷是没有数据的，也不会消耗序列号

PSH（push）表示提交数据，其有效载荷就是要提交的数据，PSH和ACK可以一块用，即捎带应答

RST（reset）表示重新建立连接，当收到报文后，硬件中断进入协议栈，解包到tcp层后，根据五元组找到套接字，然后将套接字完全释放，重新建立连接需要应用层的帮助，重新connect才行，RST是做不到依靠协议栈来重新建立连接的

SYN（​​Synchronize）表示要建立连接（同步），其有效载荷并没有数据，但会消耗一个序列号，逻辑上视为 1 字节虚拟数据

FIN（final）表示要断开连接，其有效载荷并没有数据，但会消耗一个序列号，逻辑上视为 1 字节虚拟数据

4.序号和确认序号

在tcp三次握手时会商议初始序号（ISN Initial Serialize Number），后续的整个数据通信和四次挥手都是基于ISN一直递增。

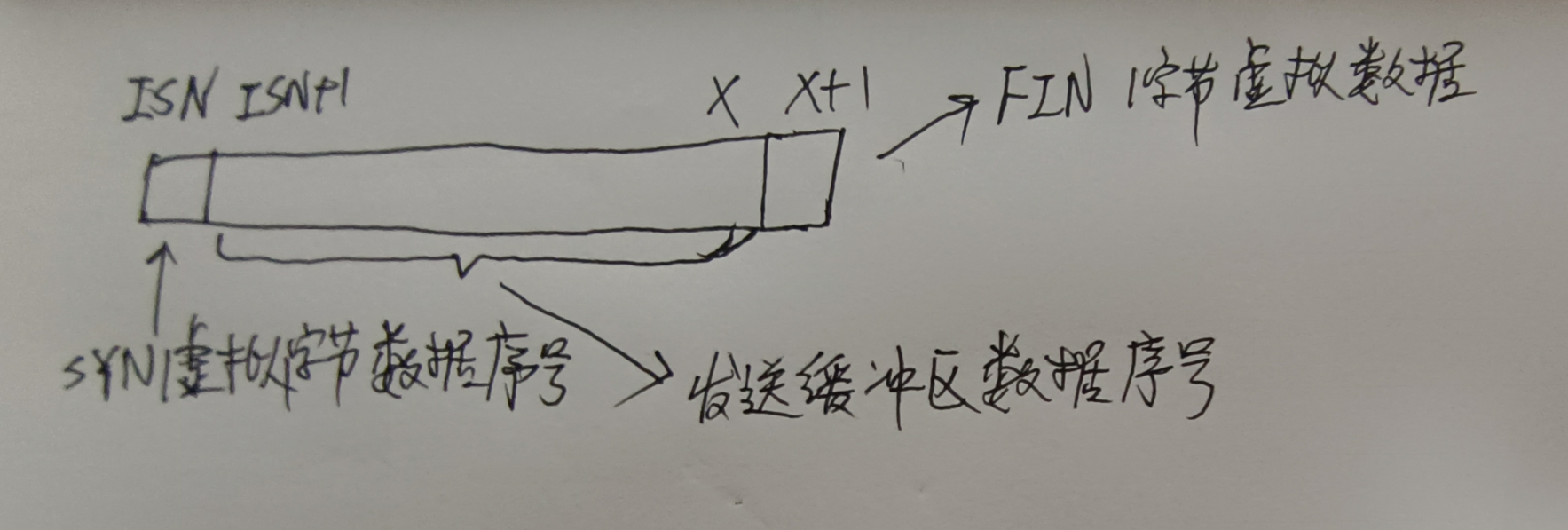

序号用来给发送缓冲区中的数据编号，一个字节数据占一个序号，SYN和FIN也会消耗一个序号

确认序号是期望收到的下一个序号

1. 三次握手（ISN协商）​​

1. ​**​Client → Server: SYN, Seq=1000（Seq是序号，Ack是确认序号）**​

   • 客户端发送 SYN，初始序列号 ISN_C=1000。

2. ​​Server → Client: SYN-ACK, Seq=5000, Ack=1001​​

   • 服务器确认客户端的 ISN_C，并发送自己的 ISN_S=5000。

   • Ack=1001表示期望客户端下次发送 Seq=1001。

3. ​​Client → Server: ACK, Seq=1001, Ack=5001​​

   • 客户端确认服务器的 ISN_S，握手完成。

---

​​2. 数据传输（基于ISN递增）​​

1. ​​Client → Server: PSH-ACK, Seq=1001, Ack=5001, data="Hello"​​

   • 客户端发送数据（假设长度 5 字节），下次 Seq=1006。

2. ​​Server → Client: ACK, Seq=5001, Ack=1006​​

   • 服务器确认收到数据，期望下次客户端发送 Seq=1006。

3. ​​Server → Client: PSH-ACK, Seq=5001, Ack=1006​，data="nihao"

4. ​​Client → Server: ACK, Seq=1006, Ack=5006​

   .......

---

​​3. 四次挥手（正常关闭）​​

1. ​​Client → Server: FIN-ACK, Seq=2000, Ack=5001​​

   • 客户端发起关闭，序列号从上次结束位置递增。

2. ​​Server → Client: ACK, Seq=5001, Ack=2001​​

   • 服务器确认客户端的 FIN。

3. ​​Server → Client: FIN-ACK, Seq=5001, Ack=2001​​

   • 服务器发起自己的 FIN（数据已发完）。

4. ​​Client → Server: ACK, Seq=2001, Ack=5002​​

   • 客户端确认服务器的 FIN，连接完全关闭。

确认序号（期望收到的下一个序号）= 接收到的报文的序号+有效载荷的字节长度

序号 = 接收到的报文的确认序号（因为你期望得到的下一个序号，就是我将要为之发出的）

5. 16位窗口大小

十六位窗口大小指的是接收窗口的大小，接收窗口是套接字接收缓冲区还能接收数据的大小

6. 16位校验和

7. ​​伪头部（Pseudo-Header）​​：

   包含IP层的关键信息（源IP、目的IP、协议号、TCP长度），用于确保这些字段未被篡改。

   源IP（32位） | 目的IP（32位） | 保留（8位） | 协议号（8位） | TCP总长度（16位） 共12字节

8. ​​TCP头部​​：

   包括所有字段（源端口、目的端口、序列号、确认号等），​​校验和字段本身置为0​​。

9. ​​有效载荷​​：

   应用层数据（若长度为奇数，补0对齐）。

---

​​2. 校验和的计算方法​​

校验和是通过​​16位反码求和（One's Complement Sum）​​计算的，具体步骤如下：

1. ​​初始化​​：将校验和字段置为0。

2. ​​分段求和​​：将伪头部、TCP头部和有效载荷按16位（2字节）分段，累加所有分段。

3. ​​反码处理​​：将累加结果取反码（按位取反），得到最终校验和。

4. ​​验证​ ​：接收方对所有字段（包括校验和）再次求和，若结果为0xFFFF，则校验通过。

​​公式表示​​：

校验和 = ~(伪头部之和 + TCP头部之和 + 数据之和)

TCP保证可靠传输的机制

1.确认应答机制

对于除了ACK/RST以外的tcp请求报文，必须有ACK报文进行确认应答

ack报文的生成规则

确认序号 = 收到的报文的序号 + 有效载荷长度

2.超时重传机制

对于除了ACK/RST这种不需要应答的报文以外，其余请求报文必须有ACK进行确认应答，倘若等待一段时间没收到确认应答，那就会超时重传请求报文。OS发送这种需要应答的报文会创建对应定时器，并通过时钟中断推动定时器，实现超时重传的功能，收到ack后释放对应定时器

超时时间是动态计算的：

第一次500ms

第二次2*500ms

第三次4*500ms

.....

若超时了五次，发送FIN也没什么意义，因为FIN也收不到确认应答，所以会直接释放自个通信套接字！

3.三次握手四次挥手连接管理机制

我们首先要明确一件事，那就是进程调用系统调用和TCP层的行为是既有同步也有异步的，即应用层和传输层的同步和异步，应用层是主要靠进程来推动，传输层主要是靠OS硬件中断、时钟中断来推动的

三次握手过程：

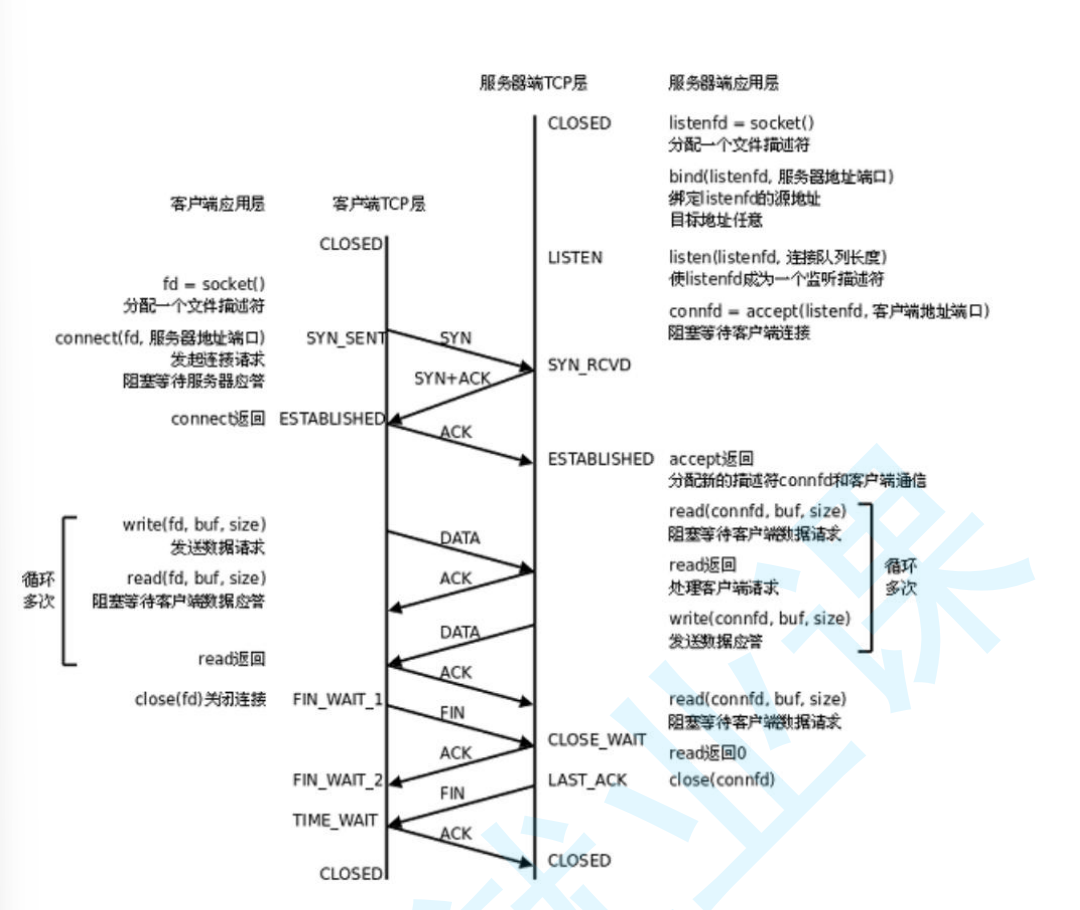

服务器进程调用socket先创建一个套接字，然后调bind将套接字绑定地址，接着调用listen将套接字设置为监听套接字，调用accept，这时因为监听套接字的全连接队列是空，所以服务器进程会在全连接队列的等待队列上阻塞等待。客户端进程用socket创建一个套接字，然后用connect，套接字会先自动绑定一个地址，修改套接字状态为SYN_SENT，开始组装SYN报文，然后交给IP层，封装IP报头，根据目的ip查路由表找到下一跳IP和发送网卡接口，然后将这些都交给数据链路层，网卡驱动会查arp缓存，得到目的mac地址，如果缓存中没有那就广播arp请求，然后目的主机会单播返回应答，最终也是得到了目的mac地址，然后接下来就是封装mac头和CRC校验，封装好之后，将mac帧写进发送网卡的发送缓冲区中，接着写发送网卡的TDT寄存器，通知网卡数据就绪，网卡会利用DMA将数据读出，然后HVY将数字信号转成光电信号，用接口发出，客户端进程会在套接字通用等待队列上阻塞。服务器网卡接收到光电信号后用HVY转成数字信号，然后DMA写进网卡接收缓冲区，接着网卡触发硬件中断，中断控制器生成中断号，给目标cpu设置高电平中断引脚，cpu执行完执行周期后进入中断周期，cpu检查if寄存器和中断引脚，然后将pc保存在用户栈栈顶，cpu陷入内核，将用户态寄存器保存在内核栈中，然后从中断控制器获取中断号，查中断向量表执行中断方法，实际上就是走协议栈，数据链路层网卡驱动从接收缓冲区中读出数据，然后检查mac头和crc校验位，无误之后交给ip层，IP层接收到全部分片后组装出tcp报文，交给tcp层，tcp层一看是SYN报文，那就去三元组里查套接字，查到监听套接字后，在半连接队列里创建struct request_sock,通信套接字雏形就出来了，其状态为SYN_RCVD,然后该次硬件中断还没完，会组建捎带应答SYN+ACK报文，然后发出。客户端网卡收到后同理会触发硬件中断，在传输层根据五元组找到通信套接字，然后唤醒套接字通用等待队列上的进程，套接字状态改成ESTABLISHED，接着还要再组建ACK应答发过去。客户端进程被唤醒后connect返回，接着执行剩下逻辑。服务器端网卡收到ACK后，触发硬件中断，然后层层解包到传输层，先去五元组里查找，发现找不到对应套接字，那就去三元组查找，找到监听套接字，然后将半连接队列中的struct request_sock给升级成struct sock加进全连接队列里，然后通信套接字状态改成ESTABLISHED，唤醒监听套接字全连接队列的等待队列上的服务器进程，服务器进程执行accept，将全连接队列中的struct sock创建对应的struct socket 和 struct file，返回对应的文件描述符

数据传输过程：

客户端主机收到SYN+ACK后，客户端进程被从套接字通用等待队列上唤醒，然后会调用write，将应用层数据写进通信套接字发送缓冲区中，等待数据达到MSS或没有发出但还未收到应答的数据那就开始组装报文，如果这两个条件都不满足还有保底的定时器机制，总之发送缓冲区数据会被加到tcp报文的有效载荷里面，然后走协议栈层层封装报头，最后发出去，服务器网卡收到后触发硬件中断，走协议栈层层解包，到tcp层会通过五元组找通信套接字，找到后将有效载荷弄进套接字接收缓冲区中，然后唤醒通信套接字接收缓冲区等待队列上的服务器进程，硬件中断接着组装ACK确认应答，然后发出去，毕竟发送数据是PSH报文，这是需要确认应答的。然后服务器进程被唤醒后会从接收缓冲区中读数据，然后处理。我们假设一下假如客户端发的数据包丢了，但是客户端进程的write很明显是异步的，进程并不会等待确认应答的到来，也就是说，write将数据写进发送缓冲区后，write就结束了，然后客户端进程会执行read，因为没数据而在套接字接收缓冲区阻塞等待，如果长时间没有收到确认应答，那么时钟中断使定时器到期后，会自动超时重传，假如ack响应客户端收到了，那就把定时器给销毁，就这样，发送非ACK/RST报文，OS都创建并管理对应定时器，除非收到对应的ACK，不然就依靠时钟中断来进行超时重传。

四次挥手过程：

假如客户端主动close（fd）关闭套接字，那么会释放掉struct file 和 struct socket，struct sock由OS来管理，并发送FIN包，套接字状态为FIN_WAIT_1,服务器网卡收到后触发硬件中断，然后走协议栈，到tcp层靠五元组找到套接字然后修改状态为CLOSE_WAIT,并组装ACK包发回去，剩下的事情已经和客户端进程没什么关系了，客户端网卡收到后触发硬件中断，走协议栈解包到tcp层然后修改通信套接字状态，并释放超时定时器。服务器进程也close（fd），同样的释放了struct file 和struct socket，然后struct sock给操作系统管理，修改通信套接字状态为LAST_ACK,发送FIN包给客户端，然后客户端网卡接收，触发硬件中断，解包到tcp层后根据五元组找到套接字，然后修改套接字状态为TIME_WAIT,并发送ACK包，服务器收到后这次解包到tcp层，然后把struct sock给释放，服务器端套接字彻底释放，客户端如果2*MSL没有收到那就会释放struct sock，至此，该连接优雅结束

总结：

1.对于需要应答的报文，OS会维护定时器并通过时钟中断来实现超时重传，当然如果收到确认应答ack那就释放定时器

2.套接字状态保存在struct sock中，甚至struct request_sock中也有，这就是为什么整个过程中套接字状态可以一直被保存（SYN_SENT、TIME_WAIT这些可不是连接状态，是套接字状态，如果是连接状态两边情况又怎么可能不同呢？我们也可以这样理解）

TIME_WAIT状态的理解

1、TIME_WAIT是通信套接字的一个状态，在四次挥手中主动关闭连接的一方，将会在第二阶段拥有这个状态。

2、MSL是max segment lifetime最大段生命周期，传输层报文我们一般称之为段，MSL就是tcp报文的最大生命周期，当然，MSL本质其实是一个估值，这个估值几乎可以保证所有tcp报文都会在这段时间内到达接收端，从而结束生命周期。

3.我们知道，一个报文被网卡接收，然后触发硬件中断，然后会走协议栈进行解包，而数据链路层是以目标mac地址来标识是不是发给主机，无法分辨新旧报文，IP层看ip地址，也分不出来，传输层看五元组，假如新连接和旧连接的五元组相同，也是分不出来的（但这一层也分不出来的概率挺低的，因为客户端套接字地址是随机的），所以如果新连接是在旧连接刚关闭后就建立好了，是完全有可能出现新连接误处理旧报文的情况，所以会有一个TIME_WAIT的2*MSL时间，来使旧报文全部到达接收端，这样网络中就不会有旧报文的残留，在此期间，该地址是被TIME_WAIT状态的套接字绑定的，其他套接字是无法bind的，所以2*MSL的时间保证了旧报文都已被接收，又保证了新连接是无法建立的，从而避免旧报文被新连接处理的情况

TIME_WAIT状态作用一：如果对方没有收到ACK，对方就会超时重传FIN包，处于TIME_WAIT状态的套接字如果在2*MSL内收到了对方超时重传的FIN包，这时TIME_WAIT一方就会重发ACK，这也是TIME_WAIT状态的意义之一，使对方的套接字能顺利释放

TIME_WAIT状态作用二：TIME_WAIT状态有2*MSL的时间，保证了本次连接的旧报文都已被接收，又保证了相同五元组新连接是无法建立的，从而避免旧报文被新连接处理的情况（这会引起一个问题，就是如果是服务器主动关闭连接，短时间内无法重启服务器，因为地址正被TIME_WAIT的套接字绑定，因此该地址没法bind其他套接字）

解决TIME_WAIT状态引起的bind失败

1.显式 bind vs 隐式绑定​​

​​类型​​	​​定义​​	​​示例​​
​​显式 bind​​	通过 bind() 系统调用明确绑定地址和端口	bind(sockfd, &addr, sizeof(addr))
​​隐式绑定​​	由内核自动关联地址	accept() 返回的通信套接字复用监听套接字的地址

**2. SO_REUSEADDR**​​

• ​只许一个​ 套接字显式bind处于 TIME_WAIT 状态的地址​。
• 主要解决服务器重启问题

边界条件验证​​

// 场景1：前一个套接字处于 TIME_WAIT
setsockopt(sock1, SOL_SOCKET, SO_REUSEADDR, &opt, sizeof(opt));
bind(sock1, &addr, sizeof(addr));  // 成功（即使端口在 TIME_WAIT）

// 场景2：前一个套接字仍活跃（未关闭）
setsockopt(sock2, SOL_SOCKET, SO_REUSEADDR, &opt, sizeof(opt));
bind(sock2, &addr, sizeof(addr));  // 失败（errno=EADDRINUSE）

**3. SO_REUSEPORT**​​

• ​允许多个套接字显式bind绑定同一地址，无论该地址是否处于TIME_WAIT状态​。
• ​隐含 SO_REUSEADDR 的功能​。

理解CLOSE_WAIT状态

被动断开连接一方的套接字，在第一阶段将会处于CLOSE_WAIT状态

CLOSE_WAIT状态一般是和read等函数配合使用，read从接收缓冲区中读，如果有数据那就读，如果没数据那就看套接字状态，倘若是ESTABLISHED，那就阻塞等待，如果是CLOSE_WAIT,那read就返回0，然后被动断开连接一方的进程可以继续执行close（fd），从而进入四次挥手的第二阶段，这里就不得不提，倘若应用层代码有BUG，被动方迟迟不close，那四次挥手就无法继续执行，双方套接字将会卡在FIN_WAIT_2和CLOSE_WAIT

TCP保证高效传输的机制

1.滑动窗口

滑动窗口里的数据可以用来连续发送报文段，无需等待单个ACK，一发一答的方式使整个通信中传输时间过长，效率很低，一次连续发送多个报文，使传输时间重叠在一起，效率就高了。

TCP的报文发送算法--nagle算法

1.当tcp发送缓冲区中没有未确认的数据或数据达到MSS，那就直接发送，否则不发送

2.nagle算法来实现数据的实际发送，我们也可以看出，tcp报文的发送其实是有条件的，其主要作用是尽可能合并小数据，减少报文发送次数
注意：
滑动窗口决定一次可以发送多少数据，那滑动窗口必须由网络状况和接收端接受能力来动态调整，所以 滑动窗口的大小 = min（接收窗口，拥塞窗口）

流量控制

根据接收端的处理能力（接收窗口）, 来决定发送端的发送速度（滑动窗口）. 这个机制就叫做流量控制(Flow Control)
接收端将自己接收缓冲区的剩余空间大小放入 TCP 报头中的 "窗口大小" 字段，倘若接收缓冲区满了，那就将报头中的窗口大小设为0，这时发送方不再发送数据, 但是发送方会定期发送一个窗口探测数据段，本质就是一个纯ack包，这样不会影响序列号什么的，接收端接收到ack后把窗口大小告诉发送端，同样用ack包回应
窗口大小是16 位数字最大表示 65535, 但TCP 接收缓冲区最大就是 65535 字节么?
实际上, TCP 报头 40 字节选项中还包含了一个窗口扩大因子 M, 实际窗口大小是 窗口大小字段的值左移 M 位

拥塞控制

发送方会维护一个值叫做拥塞窗口，该值是用来衡量网络状况的，根据丢包情况和报文应答来动态调整拥塞窗口大小

拥塞窗口的单位不再是字节，而是MSS，最大段大小，这是由ip层的MTU最大传输单元来得到的，MTU是ip报文的最大值，MSS是tcp报文有效载荷的最大值

拥塞窗口是用来衡量网络状况的，那肯定是动态的

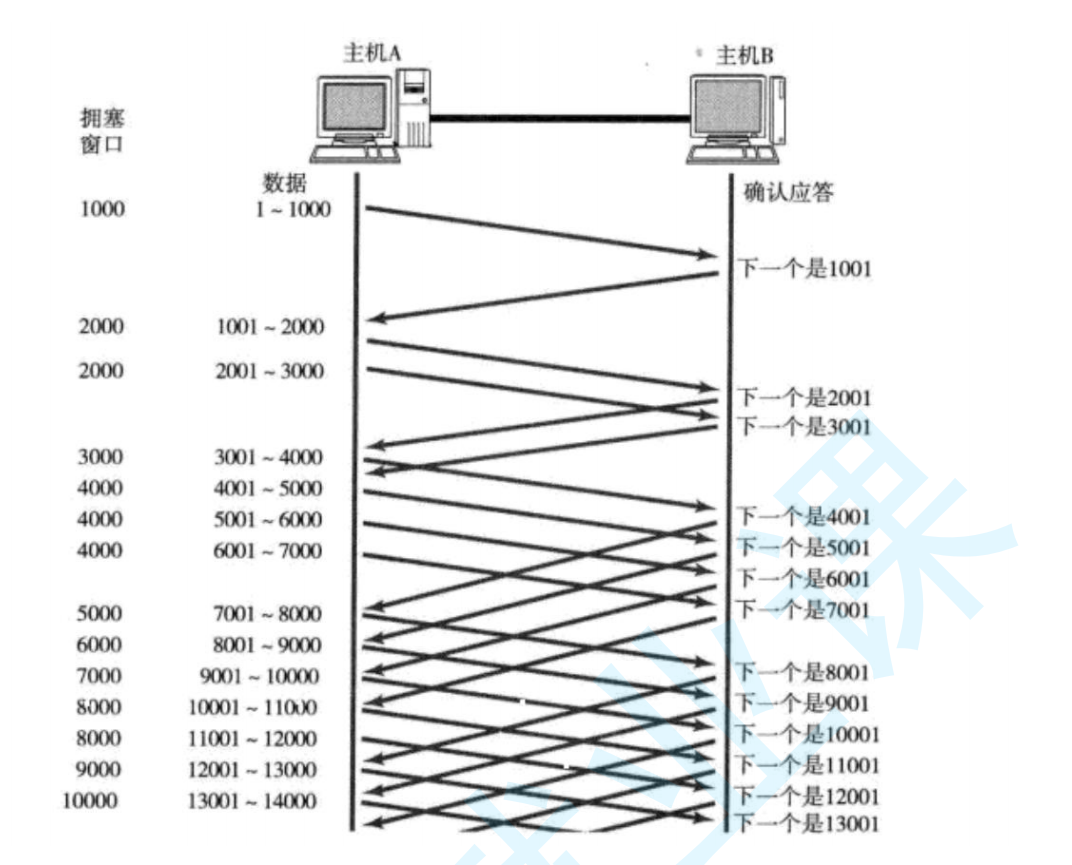

拥塞窗口一开始初始值为1，慢启动阈值一开始为16，然后每发送一个请求并收到对应ack应答，即完成一轮传输，那拥塞窗口值就乘2，达到慢启动阈值后，每完成一轮传输，拥塞窗口值加1，倘若遇到超时重传的丢包，也就是发送了请求但没收到ack导致超时，我们认为网络情况很不好，那就慢启动阈值变为拥塞窗口的一半，然后拥塞窗口变为1，倘若出现快重传的丢包，也就是一次发送多个请求报文，然后前面有几个请求丢了，但后面有请求正常到达，我们认为网络状况些许不好，那就慢启动阈值变为拥塞窗口的一半，然后拥塞窗口也变为拥塞窗口的一半，这叫做快恢复，相当于就是直接跳过了慢启动的过程，直接进入拥塞避免

概念介绍

慢启动（慢开始）：拥塞窗口为1，然后每轮传输乘2，拥塞窗口指数级增长

拥塞避免：拥塞窗口达到慢启动阈值后，每轮传输拥塞窗口加1，线性增长

快恢复：倘如发生快重传的丢包情况，那就慢启动阈值变为拥塞窗口的一半，然后拥塞窗口也变为拥塞窗口的一半

2.快重传和累计确认

依靠滑动窗口的机制，发送方一次可以发送多个tcp报文，那这几个tcp报文的传输过程是有可能出现丢包的，可能是ack包丢了，也可能直接就是请求包丢了，对于不同丢包情况，tcp有不同策略来应对

累计确认

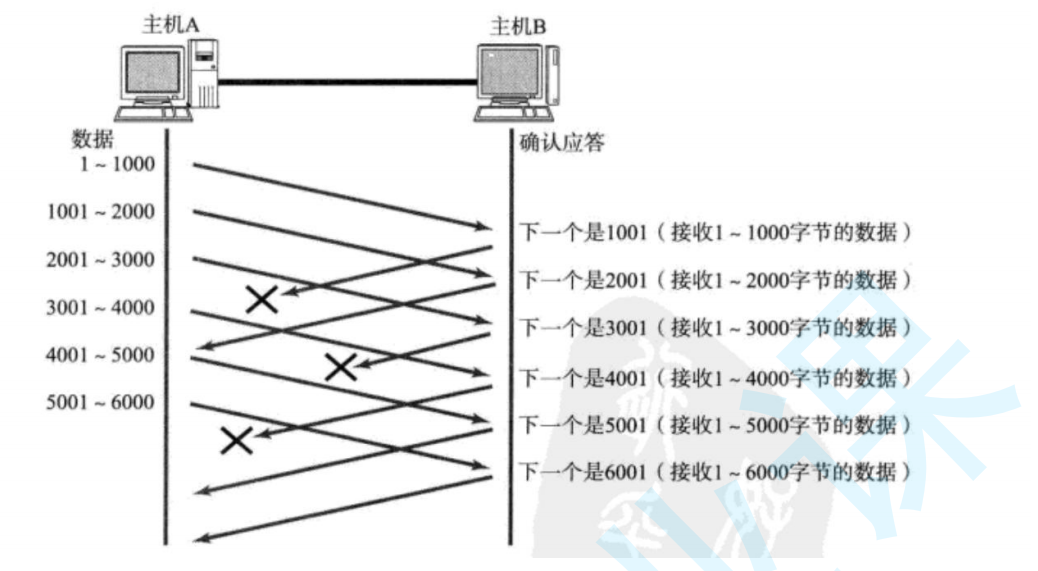

当前面的ack包丢了后，发送端可以通过后续的ack包来得知自己前面的数据包有没有到达，如上，确认序号为1001的ack包丢了，但当收到确认序号2001的ack包，那就可以得知1~1000数据包肯定已到达，因此1~1000的定时器直接释放就是了

快重传

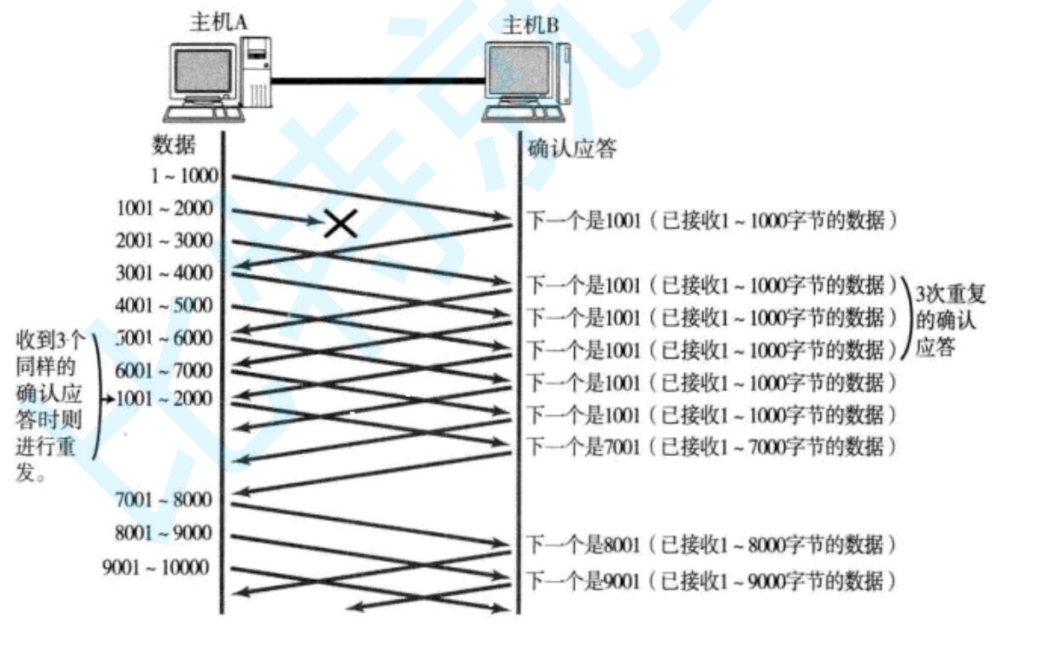

滑动窗口内的数据可以用来连续发送报文，而不用等待ack，假设一个数据包丢了，比如上面的1001~2000数据包，丢了之后，接收到2001~3000的数据包，然后解包到tcp层，根据序号空出前面1001~2000的位置，然后将2001~3000的数据写进接收缓冲区对应位置，并组装ack包，其确认序号为1001，后面的多个数据包到来均是如此处理，于是发送方会收到多个相同确认序号的ack包，当收到三次后，不在等超时重传定时器到期了，直接重发1001~2000数据包，这就是快重传

3.延迟应答

如果接收端收到数据后就立即返回ack应答，这时可能套接字接收缓冲区的数据还没有处理多少，那么响应的ack报文的窗口大小字段就比较小，我们可以每两个报文给一个ack，也可以收到报文后等待个200ms再响应ACK包，主要是给接收端一定的时间，使接收缓冲区中的数据尽可能被读出处理，这样能返回ack时能设置一个更大的接收窗口

4.捎带应答

类似三次握手的第二次的SYN+ACK报文就是捎带应答，主要可以合并报文，这样就不用单独发送ack了

捎带应答的本质

• ​​定义​ ​：将ACK确认信息​​搭载在数据报文​​中发送，避免单独发送纯ACK包

• ​​设计目标​​：减少报文数量

面向字节流

每一个tcp套接字都拥有一个发送缓冲区和接收缓冲区

1、使用write会将数据写进发送缓冲区，也就是说发送缓冲区中其实都是应用层数据，但报文的发送依赖的其实是滑动窗口和nagle算法这些传输层机制，并不是write这种应用层接口

2.报文被网卡接收，然后写进网卡接收缓冲区，触发硬件中断，层层解包将应用层数据写进套接字接收缓冲区中，然后唤醒接收缓冲区等待队列上的进程，继续调用read从接收缓冲区中读出数据

粘包问题

从tcp接收缓冲区中读出来的数据会存在粘包问题，因为没法区分应用层数据的边界，udp没有这个问题，因为udp接收缓冲区中是udp报文，使用recvfrom会从udp接收缓冲区中读出一个完整报文，然后去掉udp报头将有效载荷写进recvfrom参数的缓冲区里面，而tcp是用write去接收缓冲区中读应用层数据，所以会有粘包问题

解决粘包问题

1、定长的包：就像udp一样，如果应用层数据包是定长的，那就每次读一个定长应用层数据包，没有粘包问题

2、添加应用层长度报头：在变长应用层数据包前面添加长度字段，作为应用层报头，这样从tcp接收缓冲区中读数据就可以根据长度字段读出完整应用层数据报文

3、添加明确分隔符：在应用层数据包后加分隔符对应用层数据包进行划分，这样也可以

TCP连接断开情况详解

1、四次挥手：

通过close释放struct file和struct socket，将struct sock交给操作系统管理，并发送FIN包给对方，对方响应ack，后面自身同样调close，最终双方通信套接字全都释放，非常优雅

2、进程终止：

进程终止的第一阶段会释放pcb的资源，其中就有文件描述符表，同样的调close，然后后面同样进行四次挥手

3、机器重启：

机器重启会退出进程，所以最终还是四次挥手断开连接

4.机器掉电：

假设接收方机器掉电，那发送方发送的报文就不会有响应，五次超时重传后无应答后，直接释放发送方套接字结构，包括struct sock

基于TCP应用层协议

HTTP
HTTPS
SSH
Telnet
FTP
SMTP
当然, 也包括你自己写 TCP 程序时自定义的应用层协议
