图像处理第一篇：入门篇 ------CCD 与图像处理的基础知识
在现代工业生产中，图像处理技术正逐渐取代传统的目视检查，成为自动化检测的核心。而这一切的基础，离不开一种名为 CCD 的关键元件。CCD（Charge Coupled Device，电荷耦合元件）作为图像传感器的核心，其工作原理和应用方式值得我们深入探究。
一、图像传感器的典型应用
图像处理的一个长处 是可以在平面上 对于检查对 象进行处理。
因此，图像处 理被广泛应 用于自动检查，用来 取代目视检查或目视确认 。
二、关于摄像元件 CCD

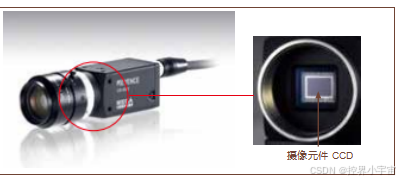

数码相机的构造与胶片式相机（模 拟 式）基本相同。所不同的是数码相机中使用被称为 CCD 的光电转换元件代 替胶片，图像则作为数字信息采入。
CCD 即 相当于模 拟式相 机 的胶片，那么它又是 如何 将图 像转换为数字信号的呢？

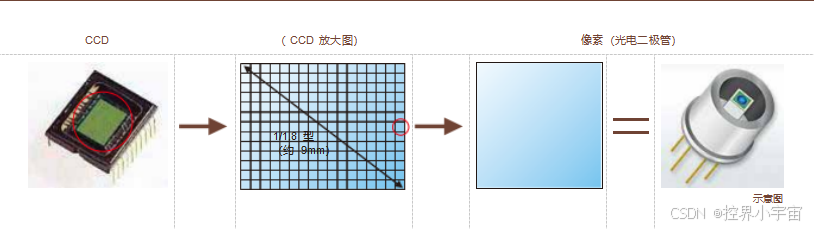

CCD 是一种能将光信号转换为电信号的半导体元件，尺寸约为长宽各 1 厘米，由类似棋盘格状排列的像素组成。每个像素都是一个光电二极管，能根据接收的光强度产生相应的电荷。例如，200 万像素的 CCD 就包含 200 万个这样的光电传感器，共同协作捕捉图像信息。
换言之，每个像素都是一个可以检 测光强度的传感 器（光电二极管）。所谓 200 万像素 CCD 就是一个由 200 万个光电二极管构成的集合体。
当光线通过镜头照射到 CCD 上时，不同像素会根据光强产生不同电量的电荷，这些电荷被转换为数字信号后，便形成了图像的基本数据。在黑白图像处理中，这些数据被分为 256 个等级（0-255），0 代表纯黑，255 代表纯白，中间数值对应不同灰度。这种分级方式让计算机能精准识别图像的明暗变化，为后续处理奠定基础。
三、图像处理中像素数据的活用方法
前面谈到，CCD 的各像素可以检测光强度并使之数字化，而利用数十万到数百万个这样的数据就可以实现图像处理。不知道 大家是否可以理解？各像素将光强度作为何种数据传给控制器、而控制器又是如何处理这样的数据的。

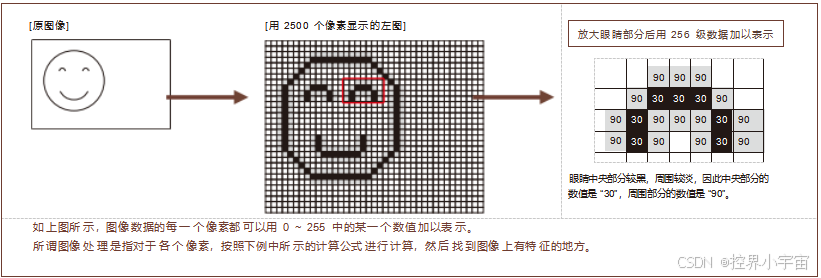

《各像的数据》（以常见的黑白相机为例进行说明）
大部分图像传感器可以根据光强度将数据分为 256 个等级（8 位）。在基本的黑白处理中， 黑色（纯黑色）的数值为 "0"，白色（纯白色）的数值为 "255"，其它处于两者之间的颜色则根据光强度转换成其它数值。
换言之，CCD 的每一个像素都有一个位于 "0" （纯黑色）与 "255" （纯白色）之间的数值。 例如，对于黑、白各占一半的灰色，其数值为 "127"。

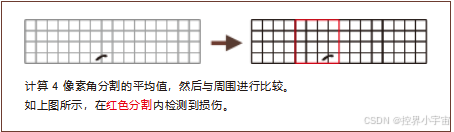

图像处理的核心在于对这些像素数据的运用。以损伤检测为例，系统会将检测区域划分为多个小分割，计算每个分割的平均灰度值，再与周围区域对比。若差值超过设定阈值，就会被判定为损伤。这种基于像素数据的分析方法，让机器能完成人眼难以实现的高精度检测。

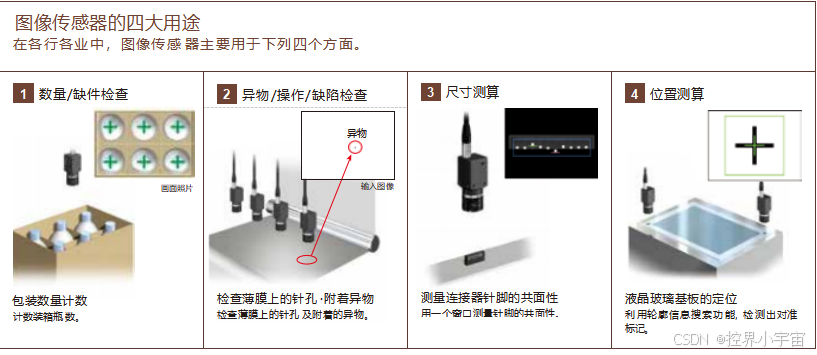

与单一光电传感器相比，CCD 的优势在于其多点检测能力。当检测位置不确定、工件尺寸多变或需要测量具体尺寸时，单一传感器难以应对，而 CCD 的百万级像素能覆盖更大范围，实现数量检查、缺陷检测、尺寸测量和位置测算等多种功能。例如，在包装生产线中，它能精准计数装箱瓶数；在电子制造业，可检测薄膜上的微小针孔。
随着技术发展，高像素化和高速化成为 CCD 的重要趋势。高像素意味着更多信息，能识别更细微的缺陷；高速处理则确保其适应生产线的快节奏。理解 CCD 的工作原理，是掌握图像处理技术的第一步，为后续学习镜头选择、照明设计等打下基础。
