再战catmull插值算法 —— 在Bender中使用

Bender 中的细分修改器默认也使用 catmull 。 这个太高级，先研究低纬度的问题 ------ 二维线段插值。

和上一篇一样，使用了人工智能，基本思路：场景中设计控制点。python检测到变化后，重新生成曲线。

问：

bpy I have several points in collection PTS : point.001 point.002 ... now , connect each of them as curve

put geneted objs to collection RET

两两相连，而不是一整条

用的doubao。感觉这玩意有点敷衍了，每次都要修改。

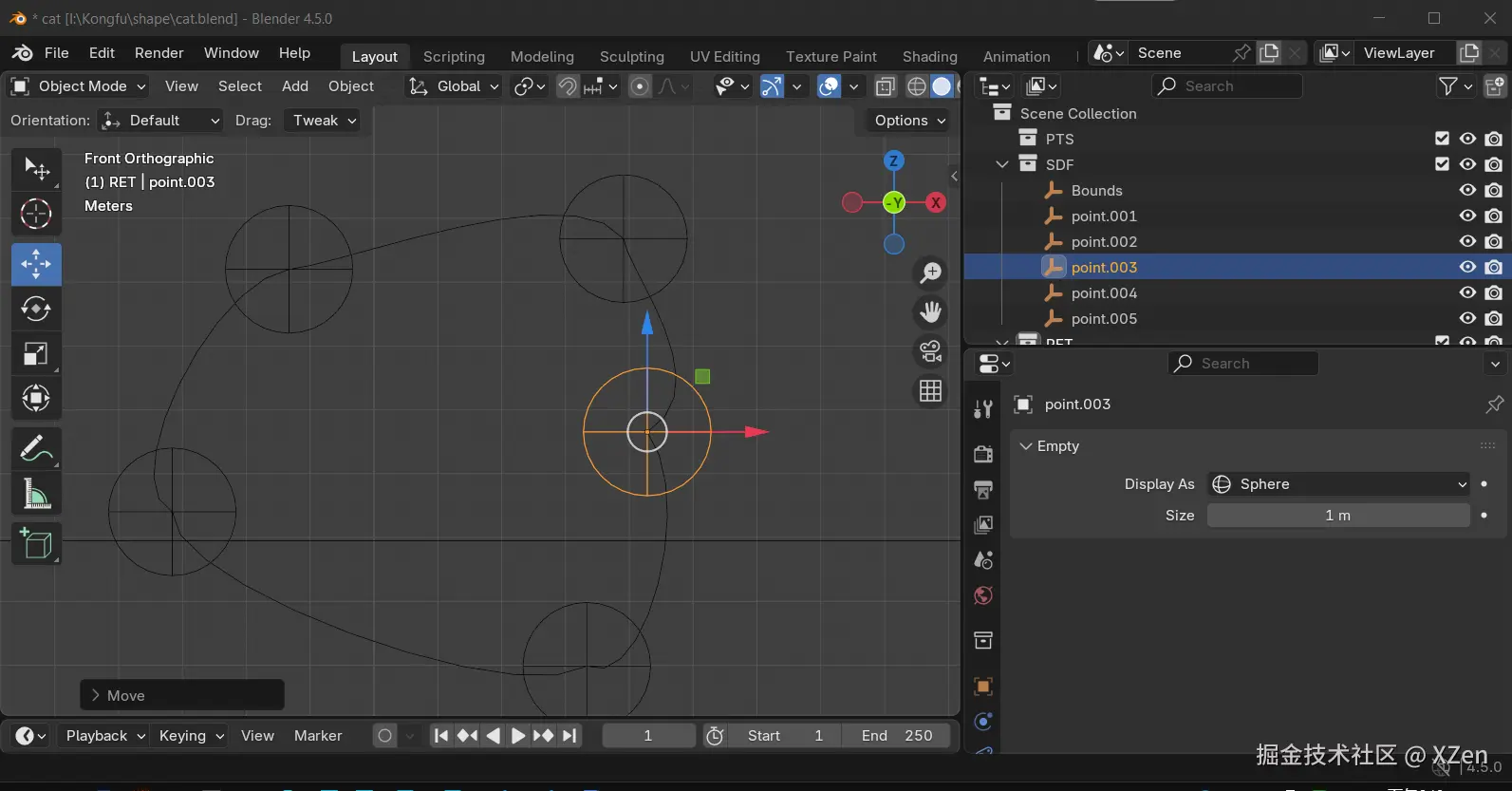

场景setup以及效果：

算法有问题，需要调整。但是，

这场景。。太昏暗了！

怎么换背景啊。

参考资料：

math - python 中的 Catmull-Rom 样条 - Stack Overflow --- math - Catmull-Rom splines in python - Stack Overflow

可用的 python 脚本 （算法有问题）：

from configparser import SectionProxy

import re
import bpy
import math
from mathutils import Euler


print("\n\nrun!!! ")

def worldSet(name, create=1) :
    ret = bpy.data.collections.get(name)
    print('worldSet', ret)
    if not ret : # and create
        ret = bpy.data.collections.new(name)
        print('create', ret)
        bpy.context.scene.collection.children.link(ret)
        # bpy.data.scenes["Scene"].collection.children.link(ret)
    return ret


ret_collection = worldSet("RET")
objects_to_remove = [obj for obj in ret_collection.objects]
for obj in objects_to_remove:
    bpy.data.objects.remove(obj)



# 获取名为"PTS"的集合
pts_collection = bpy.data.collections.get("SDF")
if not pts_collection:
    raise Exception("找不到名为'PTS'的集合")

# 收集集合中的所有点对象
point_objects = [obj for obj in pts_collection.objects if obj.name.find("point")>=0]


for obj in point_objects:
    print("point_objects", obj.name)

# 按名称中的数字对点进行排序（point.001, point.002...）
def get_point_number(obj):
    match = re.search(r'\d+$', obj.name)
    return int(match.group()) if match else 0
point_objects.sort(key=get_point_number)

# # 创建新曲线
# curve_data = bpy.data.curves.new(name="Points_Polyline", type='CURVE')
# curve_data.dimensions = '3D'
#
# polyline = curve_data.splines.new('POLY')
# polyline.points.add(len(point_objects) - 1)  # 已包含一个点，需要添加其余点
# # 设置每个点的坐标
# for i, obj in enumerate(point_objects):
#     polyline.points[i].co = (obj.location.x, obj.location.y, obj.location.z, 1)
# curve_obj = bpy.data.objects.new("Points_Polyline", curve_data)
# ret_collection.objects.link(curve_obj)



points_count = len(point_objects)
# 插值精度（值越小曲线越平滑）
segments = 10  # 每段曲线的细分数量



def catmull_rom_point(p0, p1, p2, p3, t):
    p0 = [p0.x, p0.z]
    p1 = [p1.x, p1.z]
    p2 = [p2.x, p2.z]
    p3 = [p3.x, p3.z]
    t2 = t * t
    t3 = t2 * t
    x = 0.5 * ((2 * p1[0]) + (-p0[0] + p2[0]) * t + \
               (2 * p0[0] - 5 * p1[0] + 4 * p2[0] - p3[0]) * t2 + \
               (-p0[0] + 3 * p1[0] - 3 * p2[0] + p3[0]) * t3)
    y = 0.5 * ((2 * p1[1]) + (-p0[1] + p2[1]) * t + \
               (2 * p0[1] - 5 * p1[1] + 4 * p2[1] - p3[1]) * t2 + \
               (-p0[1] + 3 * p1[1] - 3 * p2[1] + p3[1]) * t3)
    return [x, 0, y]


# 两两连接点（point.001与point.002连接，point.003与point.004连接，依此类推）
# 最后一个与第一个相连
for i in range(0, len(point_objects), 1):
    # 检查是否有下一个点可以配对
    if i >= len(point_objects):
        print(f"点 {point_objects[i].name} 没有配对的点，已跳过", i+1, len(point_objects))
        break

    point1 = point_objects[i]

    if i + 1 >= len(point_objects):
        point2 = point_objects[0]
    else:
        point2 = point_objects[i + 1]

    # 准备四个控制点（处理边界情况）
    p0 = point_objects[i-2].location if i >= 2 else point1.location
    p1 = point1.location
    p2 = point2.location
    p3 = point_objects[(i+3) % points_count].location if (i+3) % points_count < points_count else point2.location


    # 创建新曲线
    curve_data = bpy.data.curves.new(name=f"Curve_{point1.name}_{point2.name}", type='CURVE')
    curve_data.dimensions = '3D'

    # 创建曲线段
    polyline = curve_data.splines.new('POLY')
    polyline.points.add(segments)  # 添加插值点



    # 计算并设置插值点
    for s in range(segments + 1):
        t = s / segments  # t从0到1
        xyz = catmull_rom_point(p0, p1, p2, p3, t)
        # polyline.points[s].co = (point.x, point.y, point.z, 1)
        polyline.points[s].co = (xyz[0], xyz[1], xyz[2], 1) # +s*1

        # xyz = catmull_rom_point(p0, p1, p2, p3, t0, t1, t2, t3, s, segments)
        # polyline.points[s].co = (xyz[0], xyz[1], xyz[2], 1) # +s*1

    # 创建曲线对象并链接到RET集合
    curve_obj = bpy.data.objects.new(f"Curve_{point1.name}_{point2.name}", curve_data)
    ret_collection.objects.link(curve_obj)



print(f"已成功将 {len(point_objects)} 个点连接成多段线", segments)

---

碎碎念：

blender 细分修改器默认用 catmull，模型复杂很慢，会卡顿。可以切换成简单模式。

怎么让细分默认就是简单模式呢？

无法设置，我呸，bl真难用。只好先弄个模板，然后复制粘修改器。快捷键是啥来着？

---

碎碎念 1：

怎么让python脚本自动运行呢？（修改场景后，自动执行python脚本）

我是用插件，注册了 depsgraph_update_post。场景变化后， exec 脚本。

---

碎碎念 2：

怎么让python脚本自动运行呢？（修改代码后，自动执行python脚本）

我还是用插件，理论上，检测最后的脚本修改时间，然后切换bl至前台时，如果脚本变化，立即自动执行即可。

但小破blender的api有限，竟然没有检测窗口前后台的api，只有一个app.background与此无关，好像是无头模式？

只好配合 AHK，当blender切换到前台时，在内存盘创建一个标志文件，然后python里面开启定时器，循环检测，检测到标志文件就删除并执行逻辑。
