Android Studio Memory Monitor内存分析核心指标详解

DepthNative SizeShallow SizeRetained Size 解析

一、指标定义与对比

指标 定义 计算逻辑 重要性
Shallow Size 对象自身实例占用的内存 基本类型字段大小 + 引用指针 + 内存对齐 对象的基础内存成本
Retained Size 回收该对象可释放的总内存量(含所有依赖对象) Shallow Size + 所有可达对象的 Retained Size 内存优化的核心目标
Native Size 对象关联的 Native 层(C/C++) 分配的内存 由 Native 代码分配的实际物理内存大小 Java GC 无法回收的隐患
Depth GC Root 到对象的最短引用路径层级数 引用链跳转次数 (GC Root → 对象) 设计复杂度的直接体现

二、真实案例分析

📁 场景:用户详情页展示头像

java 复制代码
class User {
    String name;           // Shallow: 4字节 (引用指针)
    Bitmap avatar;         // Shallow: 48字节
    Address address;       // Shallow: 8字节 (引用指针)
}

class Address {
    String city;           // Shallow: 4字节
}

Bitmap avatarBitmap = BitmapFactory.decodeResource(R.drawable.avatar);  // Native Size: 12MB (1920x1080 ARGB_8888)
User user = new User(name, avatarBitmap, address);

🔍 内存指标计算结果

对象 Shallow Size Native Size Depth (GC Root → 对象) Retained Size (依赖链)
User实例 ≈ 56 字节 0 2 (GC Root → Activity → user) 56B + avatarBitmap的总占用 + address的总占用
Bitmap实例 ≈ 48 字节 12MB 3 (GC Root → Activity → user → avatar) ≈12MB (像素数据主导)
Address实例 ≈ 32 字节 0 3 (GC Root → Activity → user → address) 32B + city对象大小
String city ≈ 24 字节 0 4 24B

三、指标深度解析

1. Shallow Size 计算规则

  • 基本类型int(4B), boolean(1B), long(8B)

  • 引用类型:固定 4 或 8 字节(32/64位系统)

  • 内存对齐 :JVM 按 8 字节对齐(示例中的 User

    java 复制代码
    name(4) + avatar(4) + address(4) + 对齐填充(4) = 16字节
    对象头(12字节) + 字段(12字节) = 24字节 → 实际 ≈ 56 字节

2. Retained Size 的临界特性

  • GC Root 排除规则

    若对象被多个 GC Root 引用,不计入 Retained Size

    • 对象B 的 Retained Size = B.shallow
    • 对象A 的 Retained Size = A.shallow + C.shallow(B 被 GC Root 直接引用,不计入)

3. Native Size 的高风险场景

对象类型 Native Size 来源 内存回收策略
Bitmap 像素缓冲区 (pixel buffer) recycle()(API < 23) /BitmapPool
AudioTrack PCM 音频数据缓冲区 手动调用release()
ByteBuffer.allocateDirect() 堆外内存分配 依赖System.gc()触发 Cleaner

4. Depth 与设计缺陷的关系

  • 安全阈值:≤ 7 层(微软认知心理学研究结论)

  • 问题案例

    java 复制代码
    GC Root → App → MainActivity → Presenter → Adapter → ViewHolder → ImageLoader → Bitmap (Depth=7)

    风险:嵌套过深导致维护困难,易引发内存泄漏


四、优化策略与工具实操

✅ 优化目标:降低 Retained Size / Native Size

问题类型 优化方案 工具验证方式
高 Retained Size 1. 用WeakReference替换 Context 引用 2. 及时移除监听器(onDestroy MAT 的Path to GC Roots→ 检查 Depth
高 Native Size 1. 使用inSampleSize压缩 Bitmap 2. JNI 代码配对释放 (DeleteLocalRef) adb shell showmap <pid>查看 Native 块
过大 Depth 重构为扁平结构(例:用ViewModel替代多层 Presenter) Android Studio 的 Memory Profiler 直接显示 Depth

🔧 工具操作指南

  1. Android Studio Memory Profiler

    • 步骤:捕获堆转储 → 点击对象 → 查看 Depth/Shallow/Native Size
  2. MAT 关键操作

    • Dominator Tree:按 Retained Size 排序 → 定位内存大户

    • OQL 查询

      java 复制代码
      SELECT * FROM "com.example.User" WHERE @retainedHeapSize > 1024 * 1024

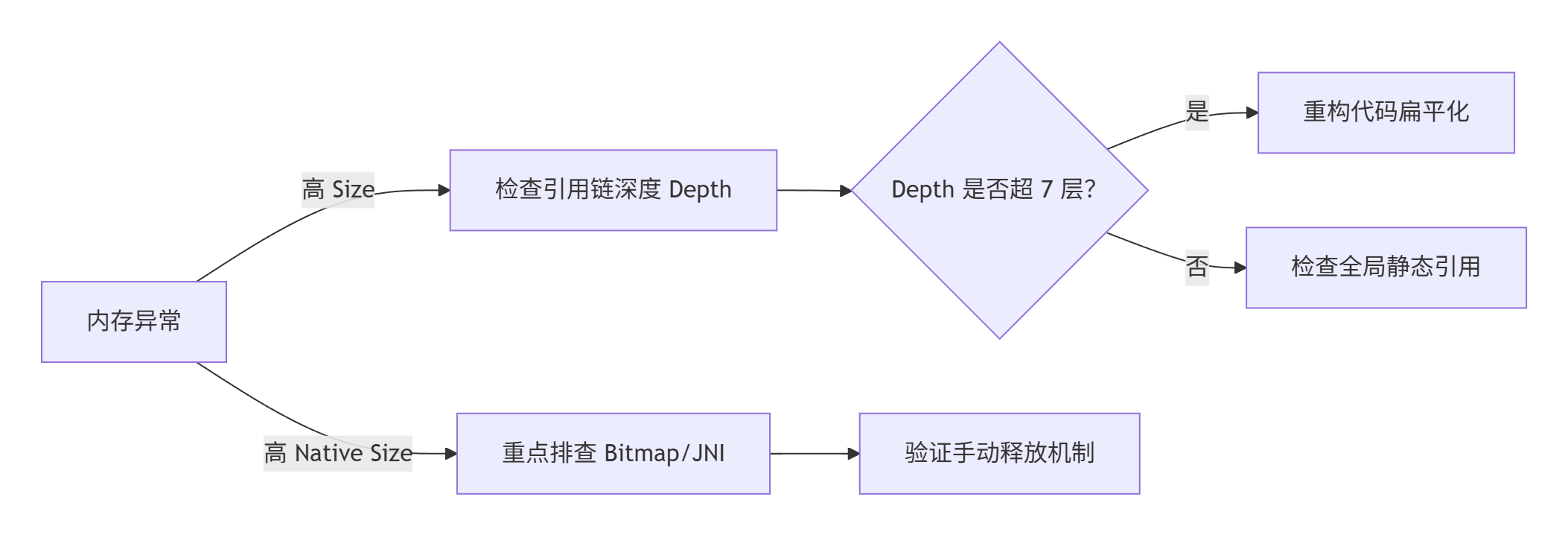

五、总结:核心优化思维


核心原则

  • 80/20法则:优化 Retained Size 占比前 5% 的对象效果显著
  • Native 优先 :Java 层的 OOM 可预警,Native 层 OOM 直接崩溃(signal 11 (SIGSEGV)
  • 深度即风险:对象的 Depth 每增加 1,维护成本和泄漏风险翻倍
