LabVIEW旋转机械诊断

基于 LabVIEW 构建旋转机械故障诊断系统,硬件实现信号采集、分析及故障预警全流程自动化。系统适配多行业旋转设备监测,解决复杂工况下信号干扰、特征提取难等问题。​

应用场景​

适用于电力、石化、冶金领域的工业泵、风机、电机等旋转设备,覆盖生产线在线监测与实验室离线分析。典型场景包括:高温环境下电机轴承早期裂纹预警、强电磁干扰的风机振动监测、变转速泵组的故障特征捕捉,需系统具备 7×24 小时连续运行能力及抗恶劣环境性能。​

硬件选型​

  1. 性能匹配:振动传感器灵敏度 100mV/g,频率范围 0.5Hz~10kHz,覆盖轴承故障高频冲击与电机低频振动;数据采集卡 16 位分辨率、1.25MS/s 采样率,满足阶次分析对高频信号的精准捕获。​
  1. 兼容性:硬件支持 LabVIEW 原生驱动,无需二次开发即可实现多通道同步采集,确保振动与转速信号相位一致性。​
  1. 可靠性:采用双层屏蔽电缆与 EMI 滤波设计,适应工业现场强电磁干扰;设备平均无故障时间(MTBF)>10 万小时,满足长期运行需求。​

软件架构​

采用分层设计,依托 LabVIEW 实现模块化功能:​

  • 数据采集层:通过 DAQmx 驱动控制硬件,支持触发同步,确保 8 路信号采集时差<1μs;集成信号调理 VI(滤波、放大),预处理原始数据。​

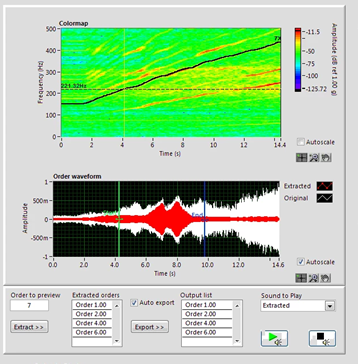

  • 处理分析层:调用 LabVIEW 信号处理库,实现阶次分析(转速同步重采样)、包络检测(带通滤波 + 解调)、功率谱计算;关键算法(如谱峭度)部署于 FPGA,处理延迟控制在 2ms 内。​
  • 应用层:前面板实现实时波形显示与参数配置;报表生成 VI 自动输出诊断报告;通过 TCP/IP 模块对接工厂 MES 系统,支持远程监控。​

架构优点​

  1. 开发高效:图形化编程使算法模块复用率提升 60%,新增诊断功能时仅需更新对应子 VI,无需重构系统。​
  1. 实时可靠:LabVIEW 实时模块支持确定性执行,1024 点 FFT 处理耗时 1.2ms,满足高速旋转设备监测需求。​
  1. 扩展灵活:通过 Python 节点调用机器学习模型,兼容第三方算法;支持 PXI 模块化扩展,通道数可从 8 路扩展至 48 路。​

对比特点​

  • 与 MATLAB 架构:LabVIEW 直接驱动硬件,数据传输延迟降低 30%;内置信号处理 VI 减少 70% 代码量。​
  • 与 Python+Qt 架构:开发周期缩短 40%,图形化调试界面可实时追踪信号流,降低排错难度。​
  • 与 PLC+SCADA 架构:突破简单阈值判断局限,实现自适应降噪与多特征融合诊断,早期故障识别率达 92%。​

开发问题​

  1. 同步偏差:多通道采集存在微秒级时差,导致阶次分析基准偏移。​

解决:利用 LabVIEW 触发同步功能,通过硬件定时信号统一启动采集,时差控制在 ±0.1μs 内。​

  1. 信号噪声:工业现场电磁干扰导致振动信号信噪比低。​

解决:硬件采用单点接地 + 屏蔽电缆,软件调用 LabVIEW 小波降噪 VI,有效滤除 50Hz 工频干扰。​

  1. 算力瓶颈:变转速工况下实时阶次分析卡顿。​

解决:将重采样算法移植至 LabVIEW FPGA 模块,并行处理提升算力 3 倍,确保 20kHz 采样率下无丢数。​

问题解决​

通过软硬件协同设计,系统最终实现:​

  • 故障识别率较传统方案提升 25%,可检测 0.1mm 轴承剥落缺陷;​
  • 支持 3000rpm~15000rpm 宽转速范围监测,阶次分辨率达 0.01 阶;​
  • 全流程自动化运行,人工干预减少 80%,满足工业级可靠性要求。​
