解密苹果最新 Liquid Glass 效果:如何用代码重现 iOS 设计系统的视觉魔法

🚀 探索100+强大的React Hooks可能性!访问 www.reactuse.com 获取完整文档和MCP支持,或通过 npm install @reactuses/core 安装,让我们丰富的Hook集合为您的React开发效率注入强劲动力!

楔子

苹果在最新的设计系统中引入了令人惊艳的 Liquid Glass 效果,这种视觉魔法让界面元素仿佛具有了真实玻璃的质感。最近在研究这个效果,发现核心原理其实就是让背景文字产生精确的偏移!听起来简单,用 backdropFilter 滤镜就行了,但问题是:怎么让滤镜的偏移效果看起来像真正的玻璃扭曲呢?

基本思路:给像素发搬家指令

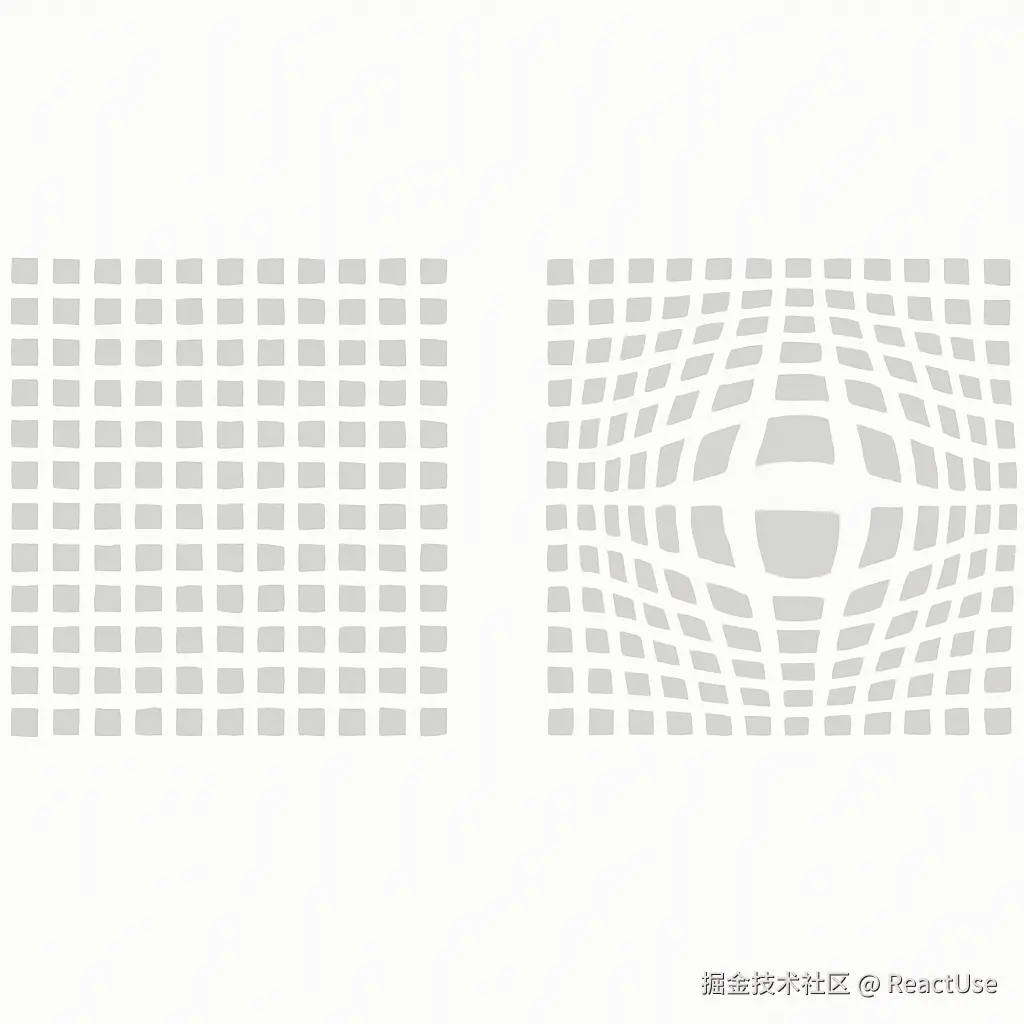

可以把屏幕上的每个像素想象成一个小人,玻璃效果就是给这些小人下达"搬家指令"。下图清晰地展示了这个过程:

左边是原始的规整网格,右边展示了被液体玻璃扭曲后的效果。可以看到:

  • 中心区域被放大聚焦
  • 周围区域产生弯曲变形
  • 每个格子都还在,只是位置和形状发生了变化

问题是:怎样精确地告诉每个像素该往哪里搬?

第一个坑:CSS原生滤镜不够用

最开始我想直接用CSS的 backdropFilter

css 复制代码
.glass {
  backdrop-filter: blur(10px);  /* 只能模糊,不能精确控制像素移动 */
}

结果发现CSS原生滤镜虽然挺强大,但没法精确控制每个像素的移动方向和距离。它就只能搞搞模糊、亮度、对比度这些基础效果。

CSS搞不定,咋办?得想办法引入SVG滤镜来扩展CSS的能力。

解决方案:SVG滤镜接管像素移动

SVG有个厉害的滤镜叫 feDisplacementMap,这东西就像个"交通指挥员",能根据一张特殊的"指挥图"来让每个像素该往哪移往哪移。

把这个SVG滤镜嵌入到CSS的 backdropFilter 里:

typescript 复制代码
backdropFilter: `url(#${id}_filter) blur(0.25px) contrast(1.2) brightness(1.05) saturate(1.1)`

这里的 url(#${id}_filter) 就是秘密武器!但问题来了,这滤镜怎么知道每个像素该往哪移呢?

下一个问题:怎么做"移动指令地图"?

feDisplacementMap 得有张特殊的图片当"指挥地图",这图片用颜色来编码移动指令:

jsx 复制代码
<svg>
  <defs>
    <filter id={`${id}_filter`}>
      {/* 这张图片告诉每个像素该怎么移动 */}
      <feImage ref={feImageRef} />

      {/* 根据图片指令执行像素移动 */}
      <feDisplacementMap
        in="SourceGraphic"              // 输入:背景内容
        in2={`${id}_map`}               // 参考:移动指令地图
        xChannelSelector="R"            // 红色控制水平移动
        yChannelSelector="G"            // 绿色控制垂直移动
      />
    </filter>
  </defs>
</svg>

颜色编码的规则很简单:

  • 红色通道(R):控制水平移动(255=右移,128=不动,0=左移)
  • 绿色通道(G):控制垂直移动(255=下移,128=不动,0=上移)

现在问题变成了:怎么生成这张"移动指令地图"?

关键问题:玻璃的扭曲规律是啥?

要生成指令地图,得先搞清楚:真实的玻璃球是怎么扭曲背景的?

观察真实玻璃,能发现个规律:

  • 中心区域:像素几乎不动,看起来正常
  • 边缘区域:像素被"拉"向玻璃球中心
  • 过渡区域:从正常到扭曲,平滑过渡

要用代码描述这个规律,得:

  1. 先知道每个点是在玻璃内部、边缘还是外部
  2. 根据位置算出扭曲强度
  3. 决定像素的新位置

这就要用到数学工具:有向距离场(SDF)

数学建模:用距离场描述玻璃边界

想象你站在圆形游泳池旁边:

  • 池子里面:距离是负数(-2米)
  • 池子外面:距离是正数(+3米)
  • 池子边缘:距离是0

用代码表达这个概念:

typescript 复制代码
function roundedRectSDF(x: number, y: number, width: number, height: number, radius: number): number {
  const qx = Math.abs(x) - width + radius;
  const qy = Math.abs(y) - height + radius;
  return Math.min(Math.max(qx, qy), 0) + length(Math.max(qx, 0), Math.max(qy, 0)) - radius;
}

有了距离场,我们就能写出默认的玻璃扭曲逻辑:

typescript 复制代码
const defaultFragment = (uv) => {
  const ix = uv.x - 0.5;  // 转换到中心坐标系
  const iy = uv.y - 0.5;

  // 1. 计算到玻璃边缘的距离
  const distanceToEdge = roundedRectSDF(ix, iy, 0.3, 0.2, 0.6);

  // 2. 距离越近,扭曲强度越大
  const displacement = smoothStep(0.8, 0, distanceToEdge - 0.15);
  const scaled = smoothStep(0, 1, displacement);

  // 3. 所有像素都被"拉"向中心
  return texture(ix * scaled + 0.5, iy * scaled + 0.5);
};

现在我们有了数学模型,但还有最后一个问题:如何把这个数学公式变成SVG滤镜能理解的"指令地图"?

最后一步:生成并应用位移贴图

要解决这个问题,我们需要一个桥梁函数,把前面定义的数学模型转换成SVG滤镜能够理解的实际图片数据。这个桥梁就是 updateShader 函数:

typescript 复制代码
const updateShader = () => {
  // 1. 准备画布数据
  const data = new Uint8ClampedArray(w * h * 4);
  let maxScale = 0;
  const rawValues: number[] = [];

  // 2. 第一遍:用数学模型计算每个像素的新位置
  for (let i = 0; i < data.length; i += 4) {
    const x = (i / 4) % w;
    const y = Math.floor(i / 4 / w);

    // 这里调用我们刚才定义的扭曲逻辑
    const pos = fragmentShader({ x: x / w, y: y / h });

    // 计算这个像素需要移动多少
    const dx = pos.x * w - x;  // 水平移动距离
    const dy = pos.y * h - y;  // 垂直移动距离

    maxScale = Math.max(maxScale, Math.abs(dx), Math.abs(dy));
    rawValues.push(dx, dy);
  }

  // 3. 第二遍:把移动距离编码成颜色
  let index = 0;
  for (let i = 0; i < data.length; i += 4) {
    const r = rawValues[index++] / maxScale + 0.5;  // 水平移动 → 红色
    const g = rawValues[index++] / maxScale + 0.5;  // 垂直移动 → 绿色

    data[i]     = r * 255;  // 红色通道
    data[i + 1] = g * 255;  // 绿色通道
    data[i + 2] = 0;        // 蓝色不用
    data[i + 3] = 255;      // 不透明
  }

  // 4. 把编码好的数据交给SVG滤镜
  context.putImageData(new ImageData(data, w, h), 0, 0);
  feImage.setAttributeNS('http://www.w3.org/1999/xlink', 'href', canvas.toDataURL());
  feDisplacementMap.setAttribute('scale', (maxScale / canvasDPI).toString());
};

这函数挺巧妙的,相当于个"翻译官":把数学逻辑(每个像素该移动多少)翻译成SVG滤镜能懂的"颜色语言"(红色=水平移动,绿色=垂直移动)。就像把中文翻译成英文,内容不变,表达方式不同。

到这里整个流程就通了!从数学公式到最终的视觉效果,每一步都有明确的目的。

让效果更自然:平滑过渡的秘密

前面代码里有个特殊函数 smoothStep,别看它不起眼,但这东西是让玻璃效果看起来自然的关键:

typescript 复制代码
function smoothStep(a: number, b: number, t: number): number {
  t = Math.max(0, Math.min(1, (t - a) / (b - a)));
  return t * t * (3 - 2 * t);  // 这个公式确保了平滑过渡
}

这个看似简单的公式 t * t * (3 - 2 * t) 其实大有讲究:它创造的不是匀速的线性变化,而是一种"慢→快→慢"的节奏感。想象一下汽车启动的过程------刚开始缓慢加速,中间快速提速,最后平缓到达目标速度。这种渐进式的变化让玻璃边缘的扭曲显得无比自然,而不是生硬的"开关式"跳跃。

整体实现思路总结

到这里,整个液体玻璃效果的实现路径就清晰了:

scss 复制代码
距离场SDF定义玻璃形状
          ↓
fragmentShader + smoothStep 计算每个像素该往哪移动
          ↓
updateShader 把数学结果编码成颜色 (R=水平移动, G=垂直移动)
          ↓
生成颜色贴图传给SVG滤镜
          ↓
feDisplacementMap 根据颜色指令移动像素
          ↓
CSS backdrop-filter 应用SVG滤镜
          ↓
背景文字被"玻璃"扭曲 (最终效果)

简单来说,就是:定义形状 → 计算移动 → 编码颜色 → 应用滤镜。每一步都在为下一步做准备,最终形成一个完整的处理链条。

相关链接

总结

回头看整个实现过程,思路其实挺清楚的:

  1. 问题起点:想精确控制像素移动,但CSS原生滤镜搞不定
  2. 技术选择 :用SVG的 feDisplacementMap 滤镜
  3. 关键难点:怎么生成滤镜要的"移动指令地图"?
  4. 数学建模:用SDF描述玻璃形状,定义扭曲规律
  5. 数据转换:把数学计算结果编码成颜色图片
  6. 应用渲染:实时生成位移贴图,驱动SVG滤镜
