一、实验背景
在总部内网新增一台IPSec 网关，为了不改变原有拓扑逻辑结构，采取单臂模式部署，分支机构VPN网关模式
二、实验设备
1.三层交换机一台
2.二层交换机二台
3.路由器三台
4.vpc两台
5.IPSEC网关一台

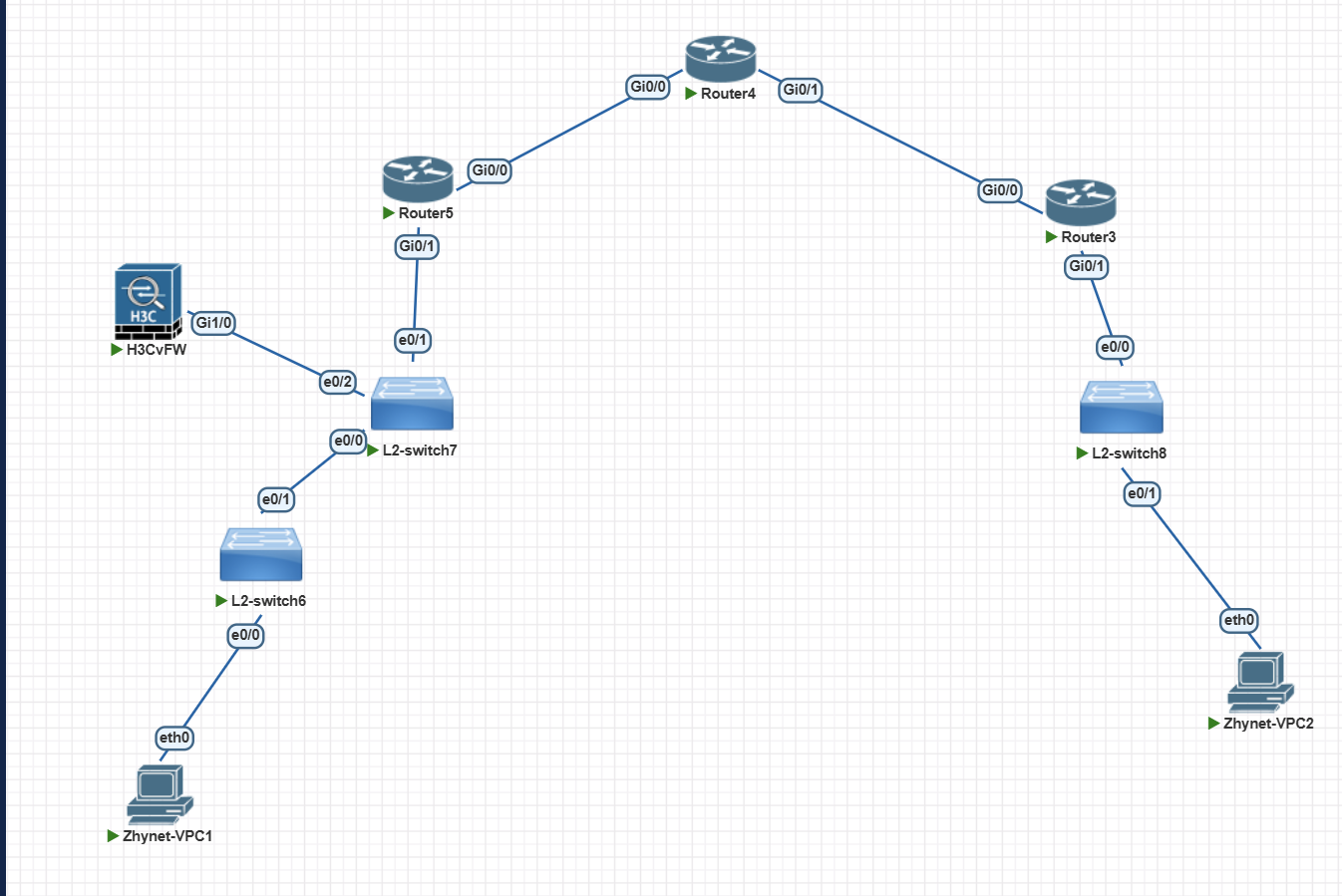

三、实验拓扑图
四、实验目的
1.实现总部与分支企业内网vpc可以访问公网
2.实现总部与分支企业内网vpc可以通过IPSEC互访
3.掌握虚拟私有网络单臂部署的优势以及应用场景、相关配置
五、实验步骤

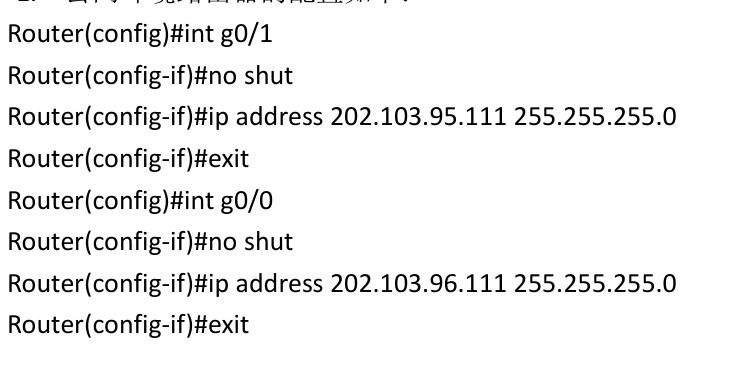

1.公网环境路由器（Router4）配置，只需配置两接口的ip
2.配置vpc，ip为192.168.10.1，网关为192.168.10.254

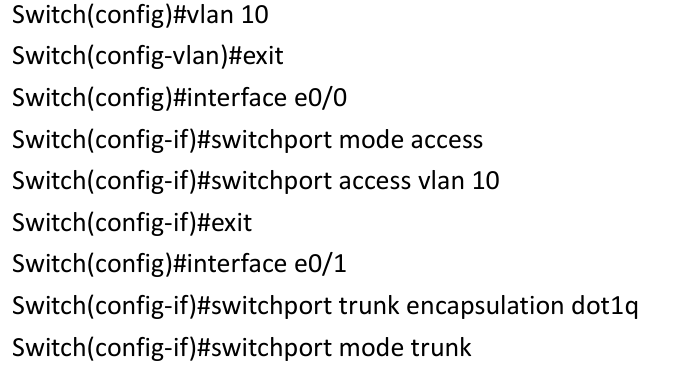

3.北京总部接入层交换机SW6配置，配置vlan 10，配置e/0接口为access，e0/1接口为trunk

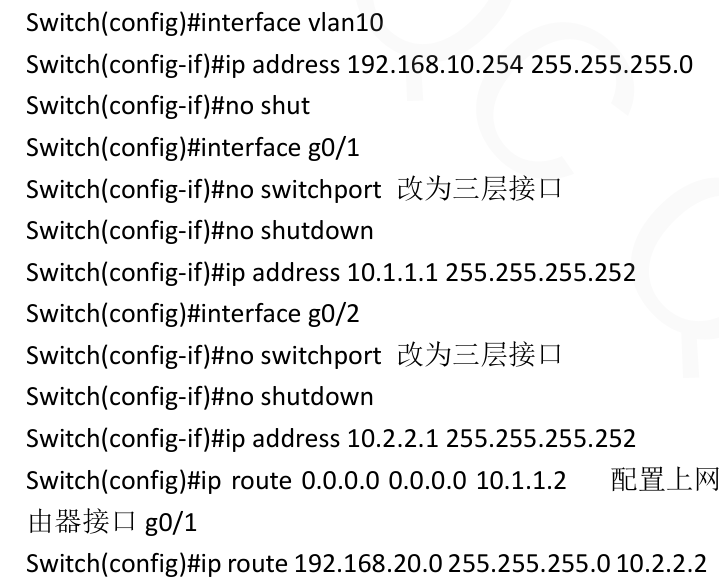

4.总部核心交换机SW7配置，将vlan10的网关配置为192.168.10.254，将g0/1改为三层接口，配置ip，同时配置上网缺省路由，下一跳为边界路由器接口g0/1，同时配置去往分支的路由，下一跳指向IPSEC网关（讲私有网络流量引导到VPN网关，以便进入IPSec隧道）

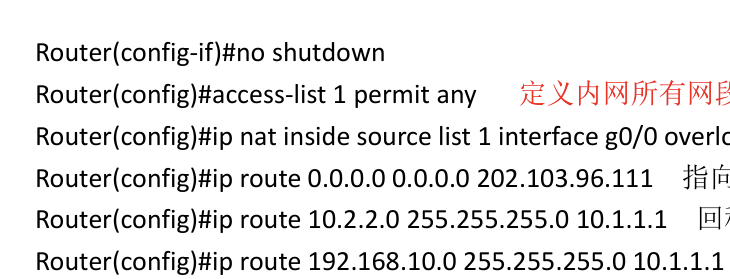

5.配置总部公网路由器，配置各接口ip，配置NAT，保证内网可以访问外网，并配置指向公网路由器的缺省路由，配置两个回程路由，分别是回到IPSec网关，回到vpc主机，否则ping包将无法返回

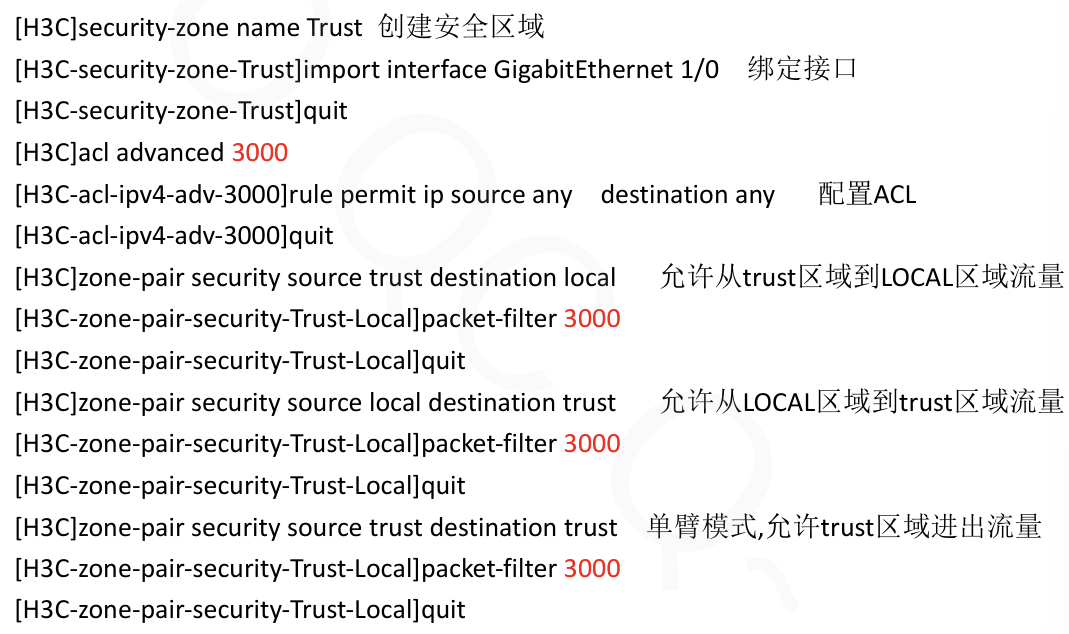

6.配置IPSec网关配置，实现与长沙分支机构内网网段的互通

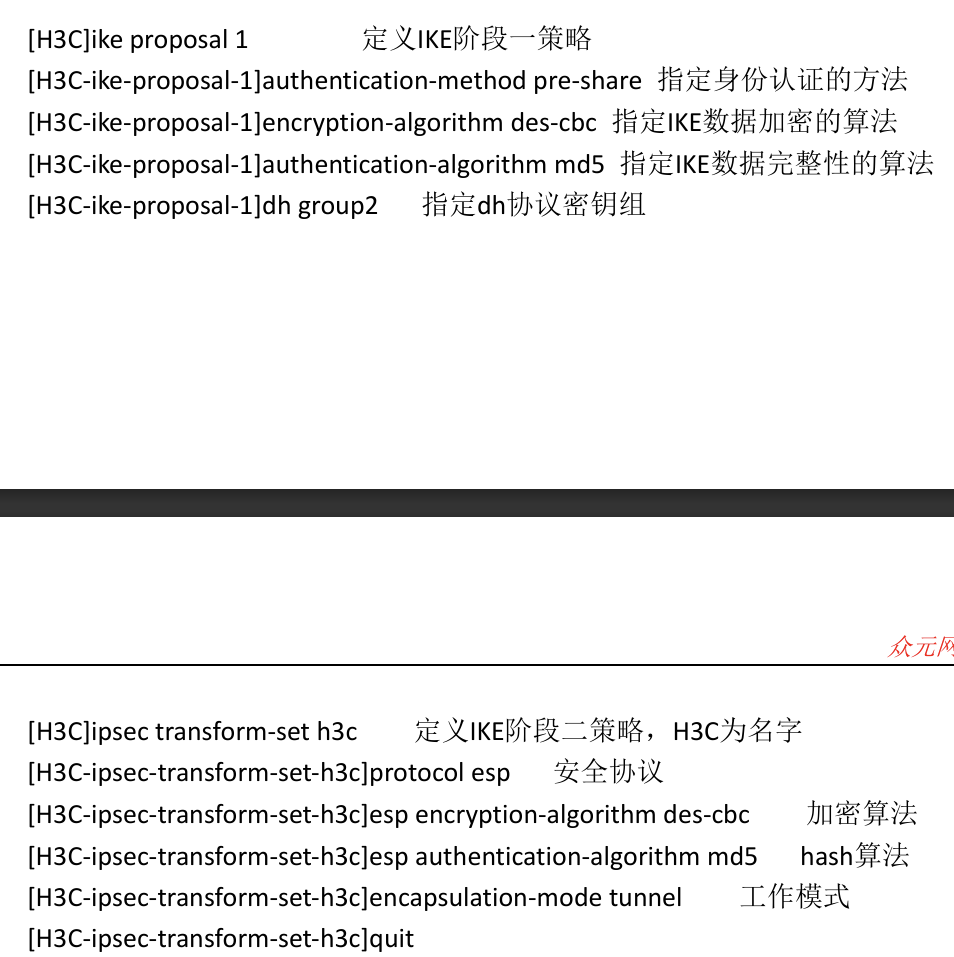

7.IPSec 策略配置，指定阶段一的身份认证方法，数据加密算法，数据完整性算法，dh协议密钥组，阶段二的配置应与阶段一一致

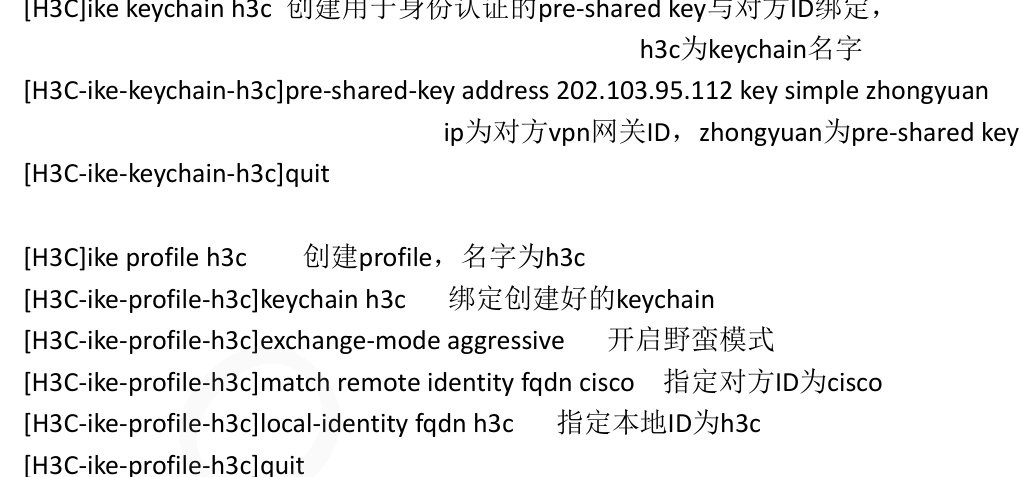

8.创建用于身份认证的pre-shared key与对方ID绑定，创建IKE安全框架，命名为h3c，绑定与共享密钥认证方式，密钥名称为h3c，开启为野蛮模式

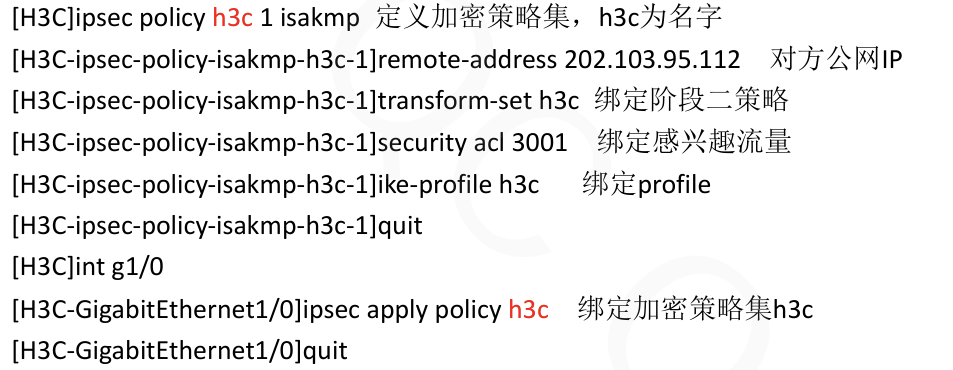

9.定义加密策略集，绑定接口与感兴趣流量，框架，策略集
10.长沙分部ip为192.168.20.1 网关为192.168.20.254

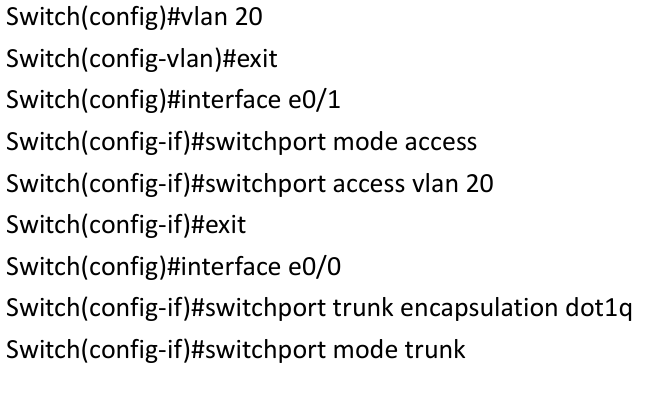

11.分支接入层交换机SW8的配置，与SW6类似

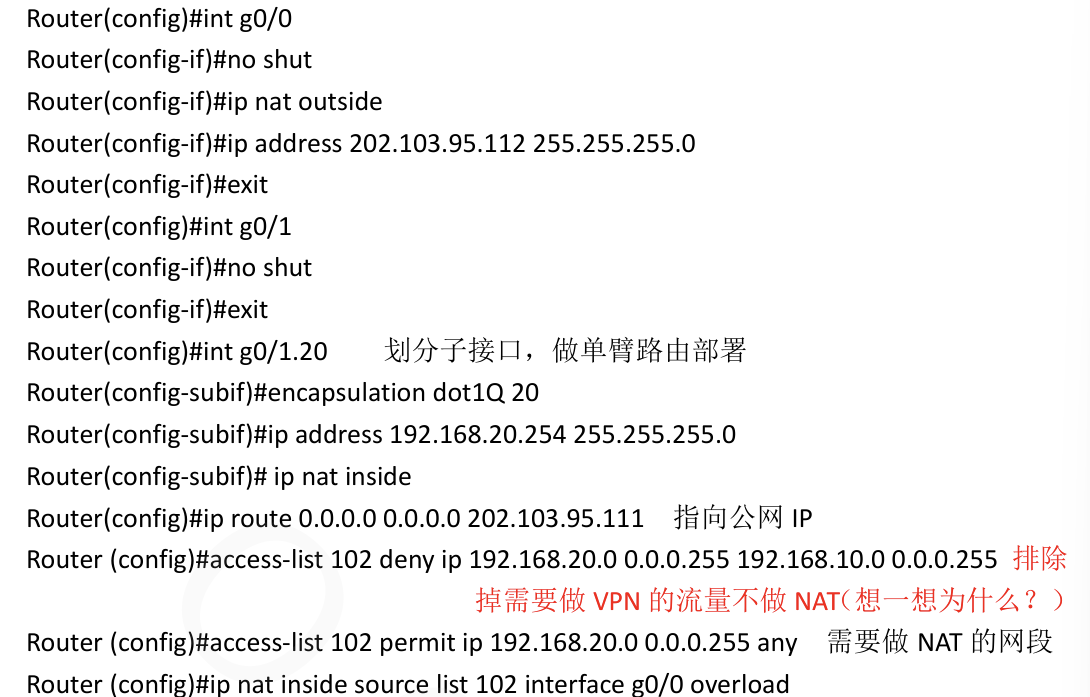

12.分支边界路由器作为IPSec网关，实现与总部的IPSec隧道建立，首先配置接口与单臂路由和NAT

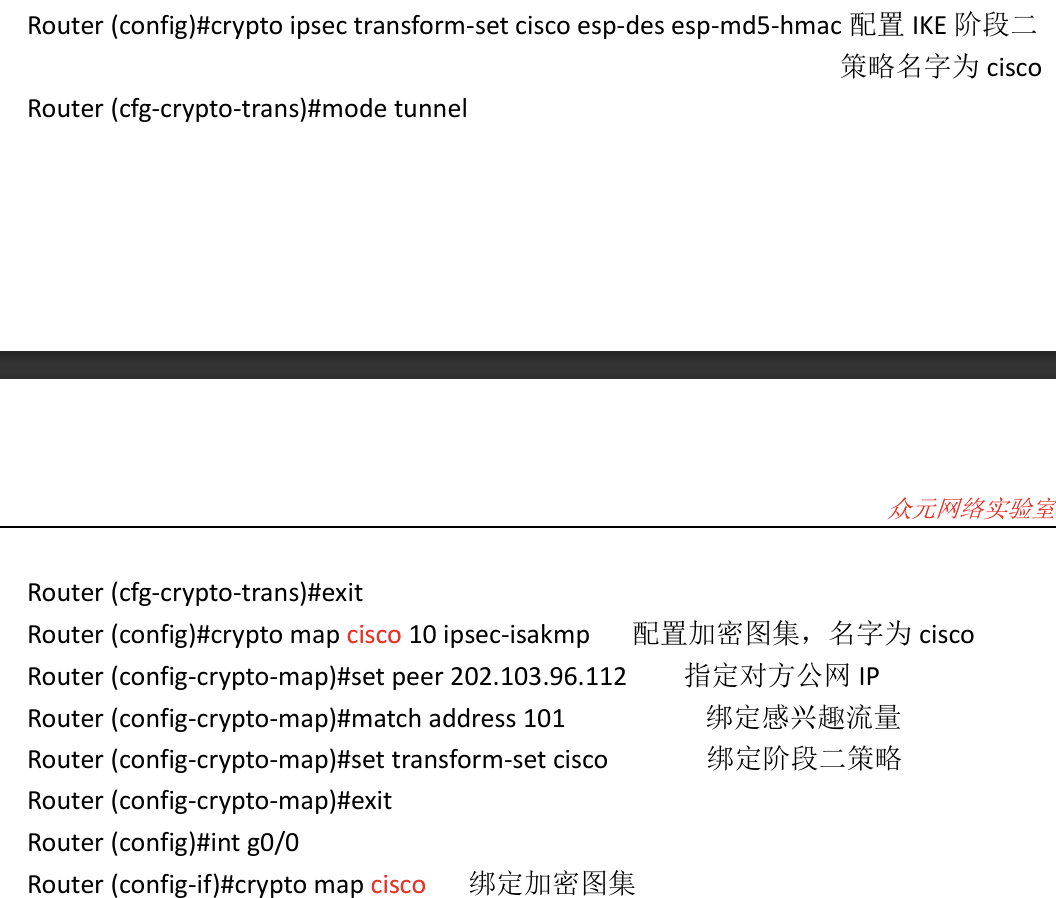

13.配置策略与总部IPsec网关一致，开启NAT-T

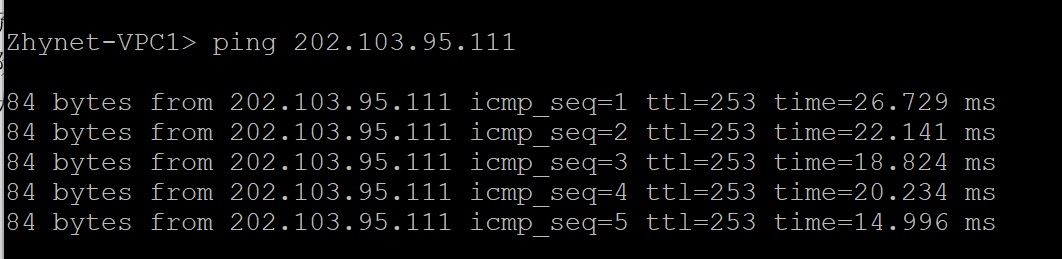

14.测试外网的连通性

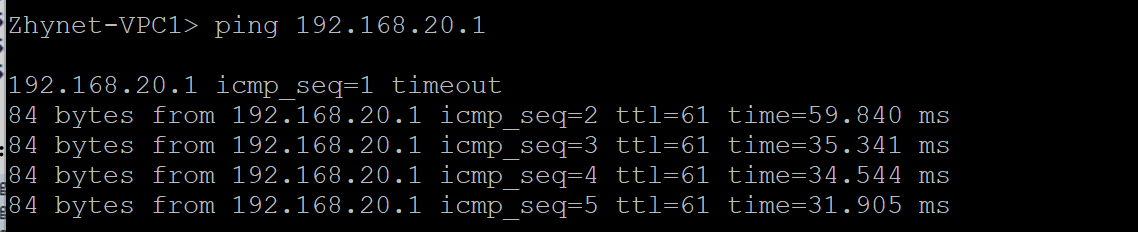

15.测试总部访问分部

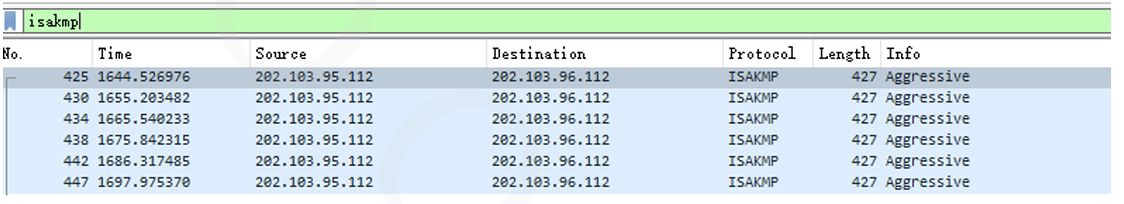

16.为什么分支机构不能触发IPSec建立，非得总部触发IPSec，如果要让扽之机构促发vpn成功，需要做什么，抓包分析可知，从分部去往总部的第一个ike包，没有收到总部的回应包，因为分部的对端ip为202.103.96.112，无法到达内网的IPSec网关，所以无法回应
而总部发起与分部的建立后，分部可以回应总部发起的第一个ike包，从而建立起隧道能够成功互相访问 。

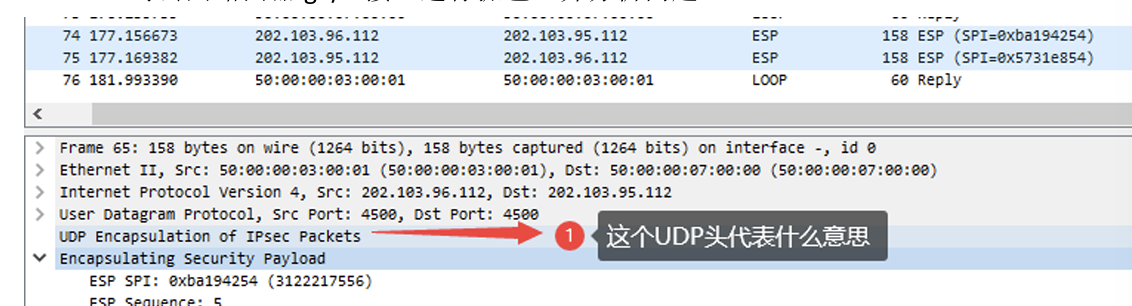

UDP头代表UDP封装后4500端口，
