引言
在微服务架构中，服务间的通信就像城市中的交通系统：如果缺乏高效的交通管理，再好的城市规划也会陷入瘫痪。想象一下，当你在电商平台下单时，订单服务 需要调用用户服务 验证身份、商品服务 检查库存、支付服务处理付款------这些服务分布在不同的服务器上，如何确保它们能够高效、可靠地协同工作？
Dubbo作为阿里巴巴开源的分布式服务框架，提供了一套完整的服务调用解决方案。本文将深入剖析Dubbo服务的完整调用流程，从服务注册发现到网络通信，从负载均衡到集群容错，带你全面理解Dubbo的内部工作机制。
一、Dubbo架构全景图 🏗️

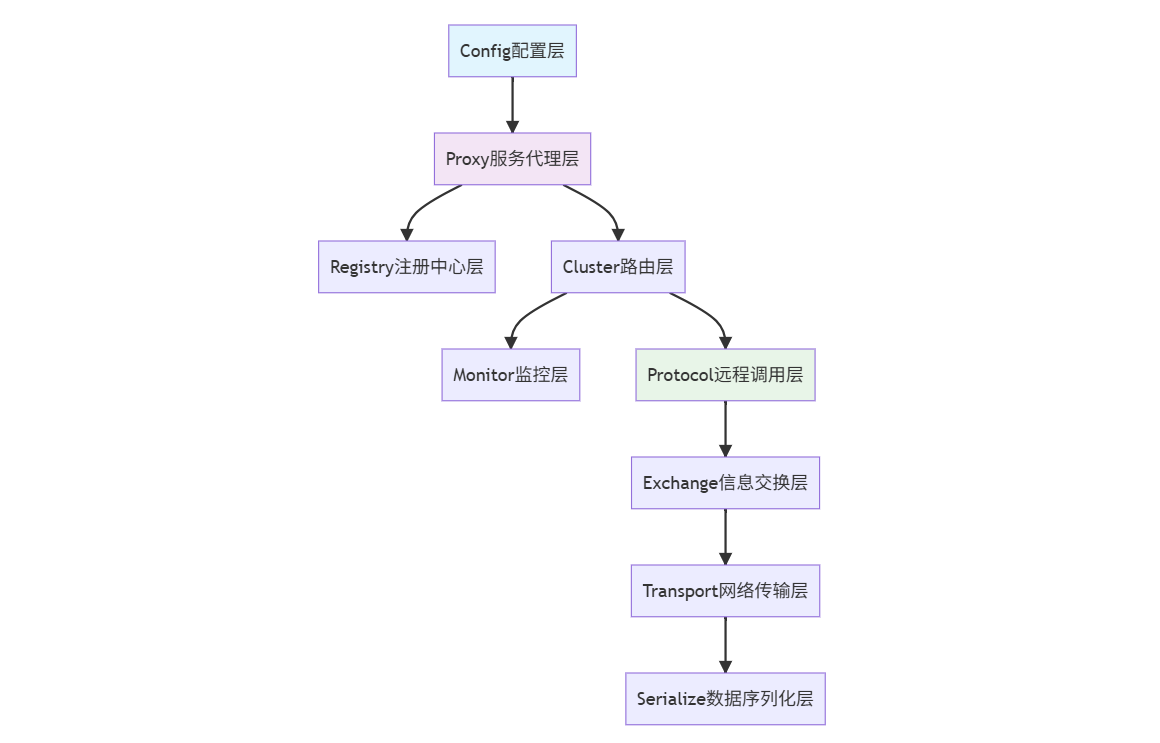

1.1 分层架构设计
Dubbo采用经典的分层架构设计，各层之间职责分明，协同工作：
1.2 核心组件职责
| 组件层级 | 核心职责 | 关键接口 |
|---|---|---|
| Config配置层 | 对外配置接口 | ServiceConfig, ReferenceConfig |
| Proxy服务代理层 | 服务接口透明代理 | ProxyFactory |
| Registry注册中心层 | 服务地址注册与发现 | Registry, RegistryService |
| Cluster路由层 | 多提供者路由与负载均衡 | Cluster, Router, LoadBalance |
| Protocol远程调用层 | RPC调用封装 | Protocol, Invoker, Exporter |
| Exchange信息交换层 | 请求响应模式封装 | Exchanger, ExchangeChannel |
| Transport网络传输层 | 网络传输抽象 | Channel, Transporter, Client |
| Serialize数据序列化层 | 数据序列化处理 | Serialization, ObjectInput |
二、服务提供者暴露流程 📤
2.1 服务暴露的两个关键步骤
服务提供者在启动时需要完成两个关键任务：
2.1.1 启动网络服务
java
// Dubbo服务注解示例
@DubboService(version = "1.0.0", protocol = "dubbo")
public class UserServiceImpl implements UserService {
@Override
public UserInfo getUserById(Long userId) {
// 业务逻辑实现
return userRepository.findById(userId);
}
}启动过程：
- 根据协议配置（如Dubbo协议默认20880端口）启动对应的网络服务
- 初始化线程池、序列化器等组件
- 准备接收消费者请求
2.1.2 注册服务元数据
xml
<!-- 服务提供者配置示例 -->
<dubbo:service interface="com.example.UserService"
ref="userService"
protocol="dubbo"
registry="zookeeper://127.0.0.1:2181"/>注册内容：
- 接口全限定名、方法信息、版本号
- 服务器IP地址、端口号、通信协议
- 服务分组、权重等元数据
2.2 服务暴露的底层原理
在Dubbo底层，服务暴露涉及从Invoker到Exporter的转换过程：
- Invoker创建 ：通过
ProxyFactory将服务实现类转换为Invoker对象 - Exporter创建 ：通过
Protocol.export()方法将Invoker转换为Exporter - 注册中心通知：向注册中心注册服务地址，通知消费者服务可用
三、服务消费者引用流程 📥
3.1 服务引用的核心步骤
消费者通过@DubboReference注解触发服务引用过程：
3.1.1 创建动态代理
java
// 服务消费者示例
@Service
public class OrderService {
@DubboReference(version = "1.0.0")
private UserService userService;
public Order createOrder(OrderRequest request) {
// 调用远程服务
UserInfo user = userService.getUserById(request.getUserId());
// 业务逻辑处理
return processOrder(user, request);
}
}代理创建机制：
- JDK动态代理：基于接口的代理方式
- Javassist字节码生成：默认方式，性能更高
3.1.2 获取服务提供者信息
消费者从两个来源获取服务提供者信息：
- 元数据中心：Nacos或Zookeeper等注册中心
- 服务提供者本地缓存：Dubbo 3.x应用级服务发现特性
3.2 服务目录与路由准备
java
// Directory维护服务提供者列表
public interface Directory<T> {
List<Invoker<T>> list(Invocation invocation) throws RpcException;
}消费者通过Directory获取所有可用的服务提供者列表，为后续的路由和负载均衡做准备。
四、服务调用核心流程 🔄

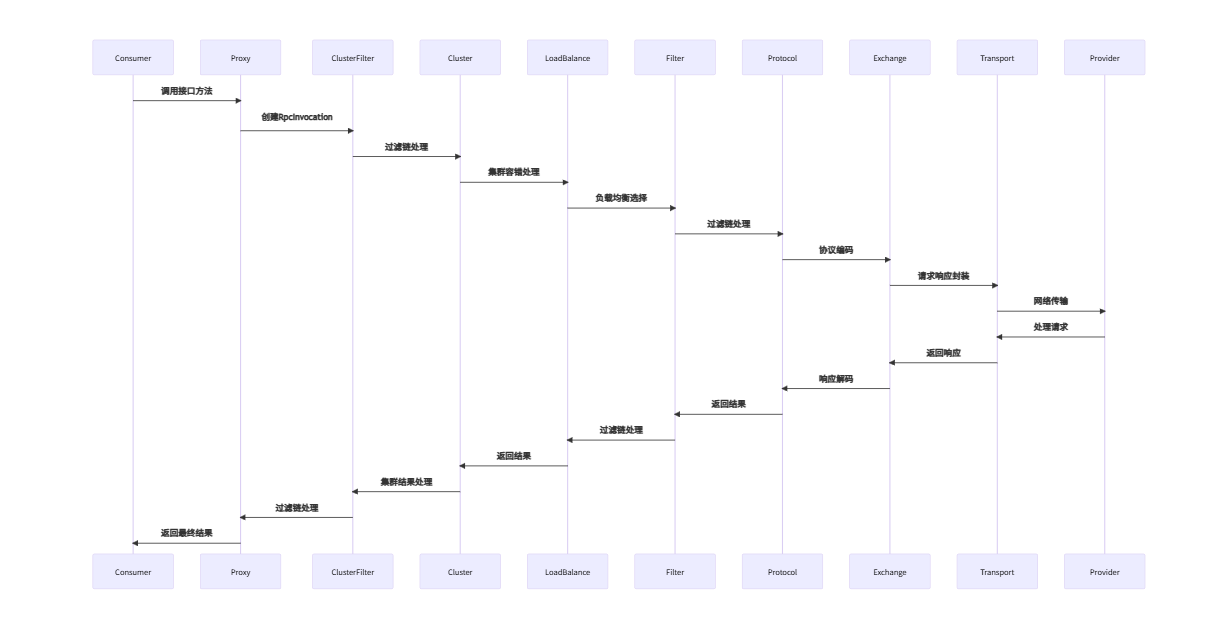

4.1 调用流程概览
一次完整的Dubbo服务调用涉及多个组件的协同工作：
4.2 参数封装与代理调用
当消费者调用接口方法时，首先进入动态代理的调用流程：
java
// InvokerInvocationHandler是代理调用的入口
public class InvokerInvocationHandler implements InvocationHandler {
private final Invoker<?> invoker;
public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
// 1. 封装调用信息
RpcInvocation rpcInvocation = new RpcInvocation(method, args);
// 2. 设置附加信息
rpcInvocation.setTargetServiceUniqueName(serviceKey);
// 3. 发起调用链
return invoker.invoke(rpcInvocation).recreate();
}
}4.3 集群容错与负载均衡
4.3.1 集群调用策略
Dubbo提供多种集群调用策略，应对不同的业务场景：
| 策略类型 | 配置值 | 行为特点 | 适用场景 |
|---|---|---|---|
| 故障转移 | failover |
失败后自动切换其他服务器 | 读操作、查询服务 |
| 快速失败 | failfast |
失败立即报错，不重试 | 非幂等写操作 |
| 安全失败 | failsafe |
失败忽略异常，记录日志 | 审计、非关键操作 |
| 定时重试 | failback |
失败后定时任务重试 | 消息通知 |
| 并行调用 | forking |
同时调用多个，取最先返回 | 实时性要求高 |
| 广播调用 | broadcast |
调用所有提供者 | 通知所有实例 |
xml
<!-- 集群策略配置示例 -->
<dubbo:reference interface="com.example.UserService"
cluster="failover"
retries="2"/>4.3.2 路由策略
路由策略决定允许调用哪些服务实例：
标签路由示例：
java
// 服务提供者指定标签
@DubboService(tag = "gray")
public class UserServiceImpl implements UserService {
// 灰度环境实现
}
// 消费者指定消费标签
@DubboReference(tag = "gray")
private UserService userService;4.3.3 负载均衡策略
负载均衡决定如何从多个服务实例中选择一个：
| 策略类型 | 配置值 | 算法特点 | 适用场景 |
|---|---|---|---|
| 随机 | random |
随机选择服务器 | 默认策略，性能均匀 |
| 轮询 | roundrobin |
按顺序轮流调用 | 长连接，性能均匀 |
| 最少活跃 | leastactive |
选择活跃数最少的服务器 | 服务器性能差异大 |
| 一致性哈希 | consistenthash |
相同参数总是发到同一提供者 | 需要会话保持 |
java
@DubboReference(loadbalance = "leastactive")
private UserService userService;4.4 过滤链处理
Dubbo通过Filter机制提供扩展点，在调用前后插入自定义逻辑：
Filter执行顺序：
- ClusterFilter：在路由和负载均衡之前执行
- Filter：在确定目标提供者后，发起调用前执行
java
// 自定义Filter实现
@Activate(group = {Constants.CONSUMER})
public class LogFilter implements Filter {
@Override
public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException {
long start = System.currentTimeMillis();
try {
// 前置处理
System.out.println("Before invocation: " + invocation.getMethodName());
// 执行调用链
Result result = invoker.invoke(invocation);
// 后置处理
long elapsed = System.currentTimeMillis() - start;
System.out.println("After invocation: " + elapsed + "ms");
return result;
} catch (Exception e) {
// 异常处理
System.err.println("Invocation failed: " + e.getMessage());
throw e;
}
}
}4.5 协议编码与网络传输
4.5.1 协议头结构
Dubbo协议采用自定义的二进制协议，协议头结构如下：
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| 魔数 (0xdabb) | 标志位 | 状态位 |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| 请求ID (8字节) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| 数据长度 (4字节) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| 数据内容 (变长) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+协议头字段说明：
- 魔数：标识Dubbo协议，固定为0xdabb
- 标志位：包含请求/响应标志、双向通信标志、事件标志等
- 请求ID：唯一标识一次请求，用于匹配请求和响应
- 数据长度：记录数据内容的长度
4.5.2 请求响应模型
在Exchange层，Dubbo封装了Request-Response语义：
Request核心字段：
java
public class Request {
private long mId; // 请求ID
private String mVersion; // 协议版本
private boolean mTwoWay; // 是否需要响应
private boolean mEvent; // 是否为事件
private Object mData; // 请求数据
}Response核心字段：
java
public class Response {
private long mId; // 响应ID，匹配请求
private String mVersion; // 协议版本
private byte mStatus; // 响应状态
private String mErrorMsg; // 错误信息
private Object mResult; // 响应结果
}4.6 服务提供者处理请求
当请求到达服务提供者时，处理流程如下：
- 网络接收：Server接收请求数据，交给线程池处理
- 协议解码：Codec根据协议格式解码请求数据
- 查找Exporter：根据服务信息查找对应的Exporter
- Filter链处理：经过服务端的Filter链
- 调用真实服务：通过Invoker调用服务实现类的方法
- 返回响应：将结果封装成Response，通过网络返回
五、Dubbo 3.x新特性 🆕
5.1 应用级服务发现
Dubbo 3.x引入了应用级服务发现，与传统的接口级服务发现相比：
优势：
- 减少数据量：从接口粒度变为应用粒度，大幅减少注册中心数据量
- 提升性能：减少网络传输和内存占用
- 简化运维：服务治理更加简单直观
5.2 Triple协议支持
Dubbo 3.x支持Triple协议（基于HTTP/2），提供更好的网关穿透性和跨语言支持。
六、调试与问题排查 🔧
6.1 调用链路跟踪
掌握Dubbo调用流程后，可以更有效地进行问题排查。Dubbo提供了完善的调用链路信息，可以通过QoS命令查看服务状态和调用统计。
6.2 常见问题定位
| 问题现象 | 可能原因 | 排查方法 |
|---|---|---|
| 调用超时 | 网络延迟、服务端处理慢 | 检查超时配置、服务端性能 |
| No provider available | 服务未注册、网络分区 | 检查注册中心、网络连通性 |
| 序列化失败 | 参数类型不匹配 | 检查接口版本一致性 |
总结
通过本文的深入分析，我们全面理解了Dubbo服务调用的完整流程：
🎯 核心流程回顾
✅ 服务提供者暴露 ：启动网络服务 + 注册服务元数据
✅ 服务消费者引用 ：创建动态代理 + 获取提供者信息
✅ 集群容错处理 ：多种策略应对不同业务场景
✅ 路由与负载均衡 ：精准流量控制与分配
✅ 过滤链扩展 ：前后置处理与业务扩展
✅ 网络通信：高效的协议编码与传输机制
🚀 设计精髓
Dubbo服务调用流程的设计体现了多个精妙的软件设计原则：
- 分层架构：各层职责单一，便于维护和扩展
- 面向接口编程：基于SPI机制，所有组件均可扩展
- URL统一模型：配置信息的统一格式贯穿整个框架
- Invoker核心模型：统一的服务调用抽象
🔮 实践建议
在实际项目中使用Dubbo时，建议：
- 合理配置超时时间：根据业务特性设置合适的超时时间
- 选择合适的集群策略：读操作使用故障转移，写操作使用快速失败
- 启用监控告警：及时发现和处理服务异常
- 版本管理规范：建立完善的接口版本管理机制
架构师视角：理解Dubbo服务调用流程不仅有助于日常开发调试，更重要的是能够借鉴其设计思想，构建更加稳定、可扩展的分布式系统。Dubbo的每一个设计决策都体现了在分布式系统领域的深厚积累。
参考资料 📖
最佳实践提示：深入理解Dubbo服务调用流程是进行性能优化和故障排查的基础。建议结合源码阅读和实际项目实践，逐步掌握Dubbo的各项特性。
