**摘要：**本文深入探讨了国科安芯推出的ASP3605I同步降压调节器的高频化设计特性与多相扩展技术应用，从工作原理、引脚功能、参数特性到实际应用设计等方面进行了全面且专业的分析阐述，旨在为电子工程师在电源管理设计中提供详尽且实用的技术参考，助力充分发挥ASP3605I的卓越性能，实现高效、稳定、可靠的电源管理方案。
一、引言
在现代电子设备不断追求高性能、小型化与高可靠性的背景下，电源管理系统作为核心支撑部分，面临着前所未有的挑战与机遇。国科安芯推出的ASP3605I同步降压调节器以其出色的高频化设计和强大的多相扩展技术，成为电源管理领域的佼佼者，为众多电子产品的高效稳定运行提供了坚实保障，广泛应用于工业、汽车、航天等对电源性能要求严苛的领域。
二、ASP3605I概述

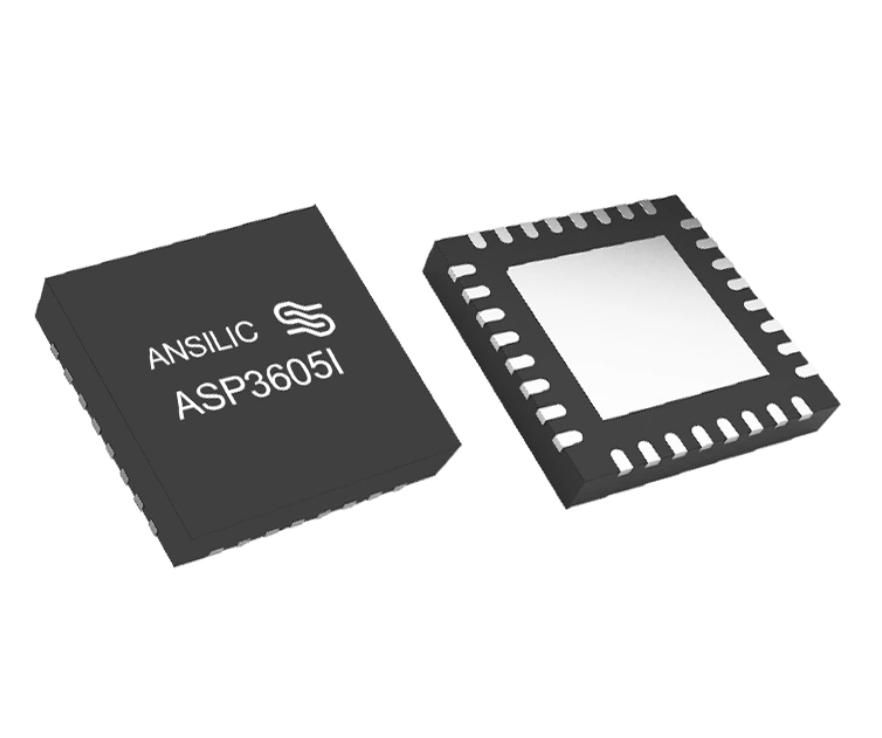

ASP3605I是一款高效同步降压调节器，输入电压范围为4V至15V，适用于双锂离子电池输入以及12V或5V负载端电源应用。其封装形式为QFN24（4mm×4mm），具有体积小、散热性能良好等优点。集成功率N沟道MOSFET，能够提供最高5A的输出电流，满足多种设备的功率需求。
三、高频化设计
（一）频率灵活编程
ASP3605I的工作频率可通过外部电阻器在800kHz至4MHz范围内灵活编程。这一特性为工程师在不同应用场景下的设计提供了极大的便利。例如，在电磁干扰敏感的医疗设备中，可将频率设置在较低频段，减少对外界的干扰；而在追求小型化、高功率密度的便携式设备里，提高频率可选用更小尺寸的电感元件，节省电路板空间，实现电源模块的小型化。其频率计算公式为Frequency=1.6e11/RT（RT为外接电阻值），工程师可据此精准设置所需频率。
从实际应用来看，灵活的频率编程能力使得ASP3605I能够适应多种复杂的工作环境和不同的设计需求。在设计过程中，工程师可以根据具体的电路布局、电磁兼容性要求以及其他相关因素，对工作频率进行精细调整，以达到最佳的性能表现。同时，这种频率可调性也为后续的产品升级和优化提供了便利，只需调整外部电阻值即可改变工作频率，无需对芯片进行重新设计或更换，降低了研发成本和时间成本。
（二）高频工作优势
减小电感电容尺寸：高频开关特性允许使用小型表贴电感，相较于传统低频调节器，显著降低了电感体积。以常见的5V输入、1.2V输出、2A负载的应用场景为例，ASP3605I的输出纹波典型值低至4.5mV，这意味着在满足低纹波要求的前提下，可选用容值更小的电容，既降低了成本，又减小了电路板面积。这在当前电子设备不断追求小型化的趋势下，具有重要的实际意义，能够帮助工程师设计出更紧凑、更轻薄的电子产品，提高产品的市场竞争力。
提升动态响应速度：较高的工作频率使ASP3605I能够更快地对负载变化做出响应。当负载电流发生突变时，芯片能迅速调整输出电压，确保电压稳定。在工业控制系统中，这一优势尤为显著。例如，在负载电流瞬间从1A跳变至4A的情况下，ASP3605I可在极短时间内将输出电压的波动控制在极小范围内，快速恢复到稳定输出状态，保障了系统中其他电路的正常运行，有效避免了因电压波动可能导致的设备故障或数据丢失等问题，提高了整个系统的可靠性和稳定性。
四、多相扩展技术
（一）多相级联能力
ASP3605I最多支持12相级联运行，这一特性使其在应对大电流负载需求时表现出色。通过多个ASP3605I调节器异相运行，各相之间的相位差可通过PHMODE引脚灵活设置，常见的有90°、120°或180°相位差。
在汽车大功率功放的供电设计中，采用多相级联方式，利用180°相位差，各相的开关噪声在时间上相互错开，有效降低了整体的开关噪声，减少了对车载射频设备等其他敏感电路的干扰。同时，多相级联大大提升了输出电流能力，单颗ASP3605I输出电流可达5A，12相级联时理论上可提供高达60A的电流，充分满足高功率设备的供电需求。这种多相级联的设计思路不仅提高了电源的输出功率，还通过分散热量和降低纹波等方式提升了电源的可靠性和稳定性，为大功率应用提供了有效的电源解决方案。
（二）同步机制与应用
各相之间通过CLKIN/CLKOUT同步信号实现精确同步。在服务器电源系统中，多个ASP3605I芯片协同工作，通过CLKIN引脚接收外部时钟信号，内部锁相环将各芯片的振荡器频率与外部时钟频率同步，确保各相工作的一致性和稳定性。同时，CLKOUT信号用于连接其他芯片，实现多芯片之间的异相操作，降低输入输出电容需求，优化系统性能。这种同步机制使得ASP3605I在多相应用中能够高效、稳定地运行，为服务器等对电源稳定性要求极高的设备提供可靠的电源解决方案。通过精确的同步控制，可以避免各相之间的相互干扰，提高整个电源系统的效率和可靠性，延长设备的使用寿命，降低维护成本。
五、结论
ASP3605I同步降压调节器凭借其卓越的高频化设计和强大的多相扩展技术，为现代电子设备的电源管理提供了高效、稳定、灵活的解决方案。通过深入理解其引脚功能、电特性、典型应用电路设计以及散热与PCB布局布线要点，工程师能够在各种应用场景中充分发挥其性能优势，实现小型化、高功率密度、低纹波噪声以及快速动态响应的电源系统设计。
