1. 本节概述
1.1. 要做什么
在上一篇文章(【从0到1制作一块STM32开发板】4. 模块化布局-CSDN博客)中，我们进行了模块化布局，即先将每个模块的PCB单挑出来先放一边。本篇文章会讲解如何将这些挑出来的模块合理地摆放在PCB板子上，这便是PCB地整体布局。

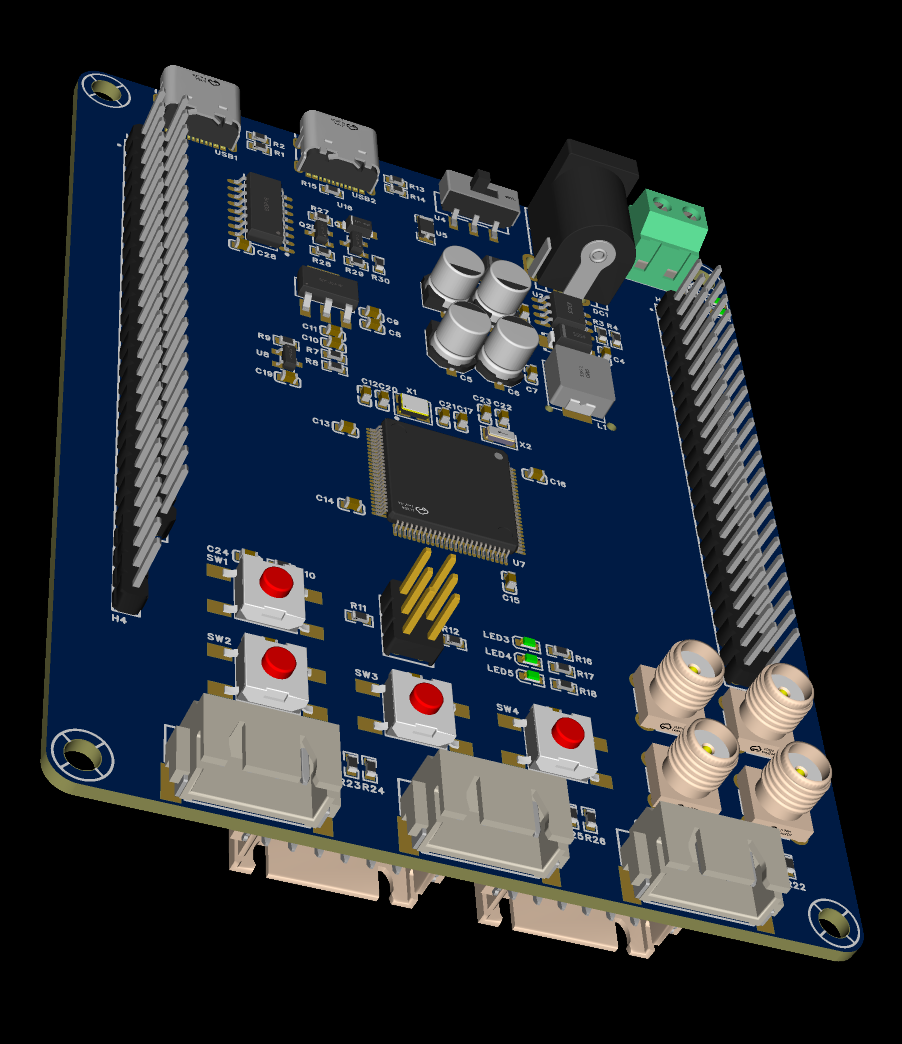

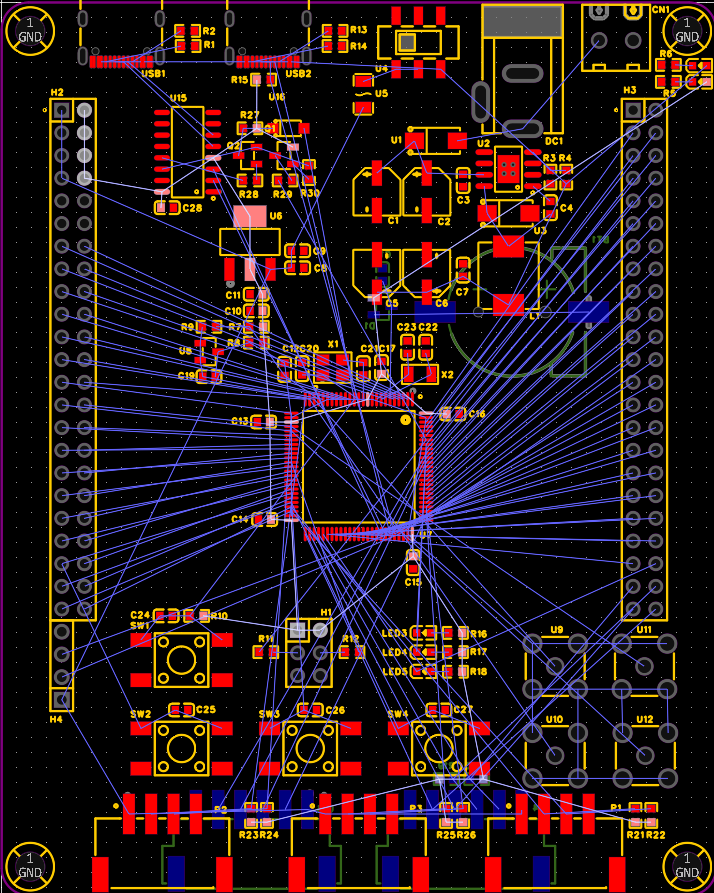

2. 整体布局结果

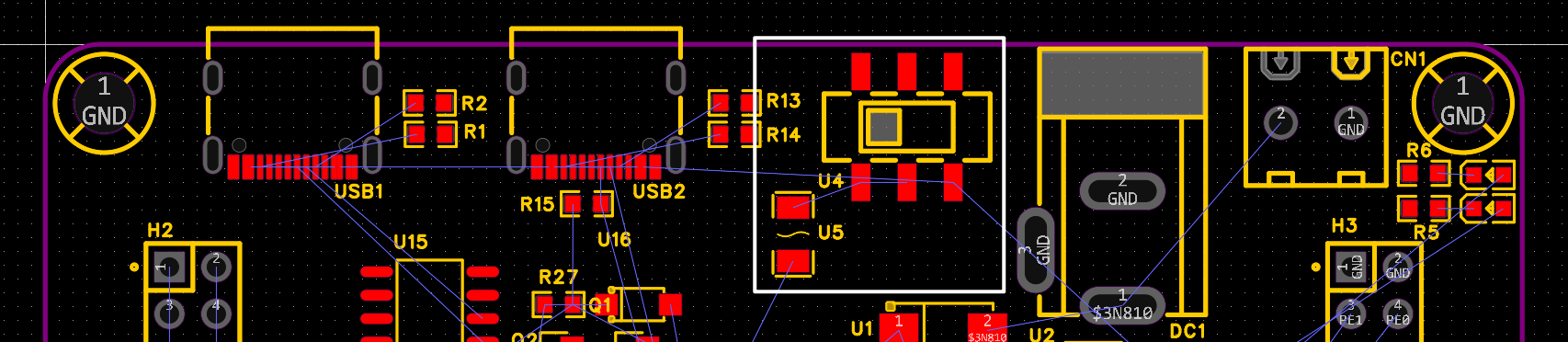

2.1. typec电路
两个typec应该放置在板边，方便拔插。

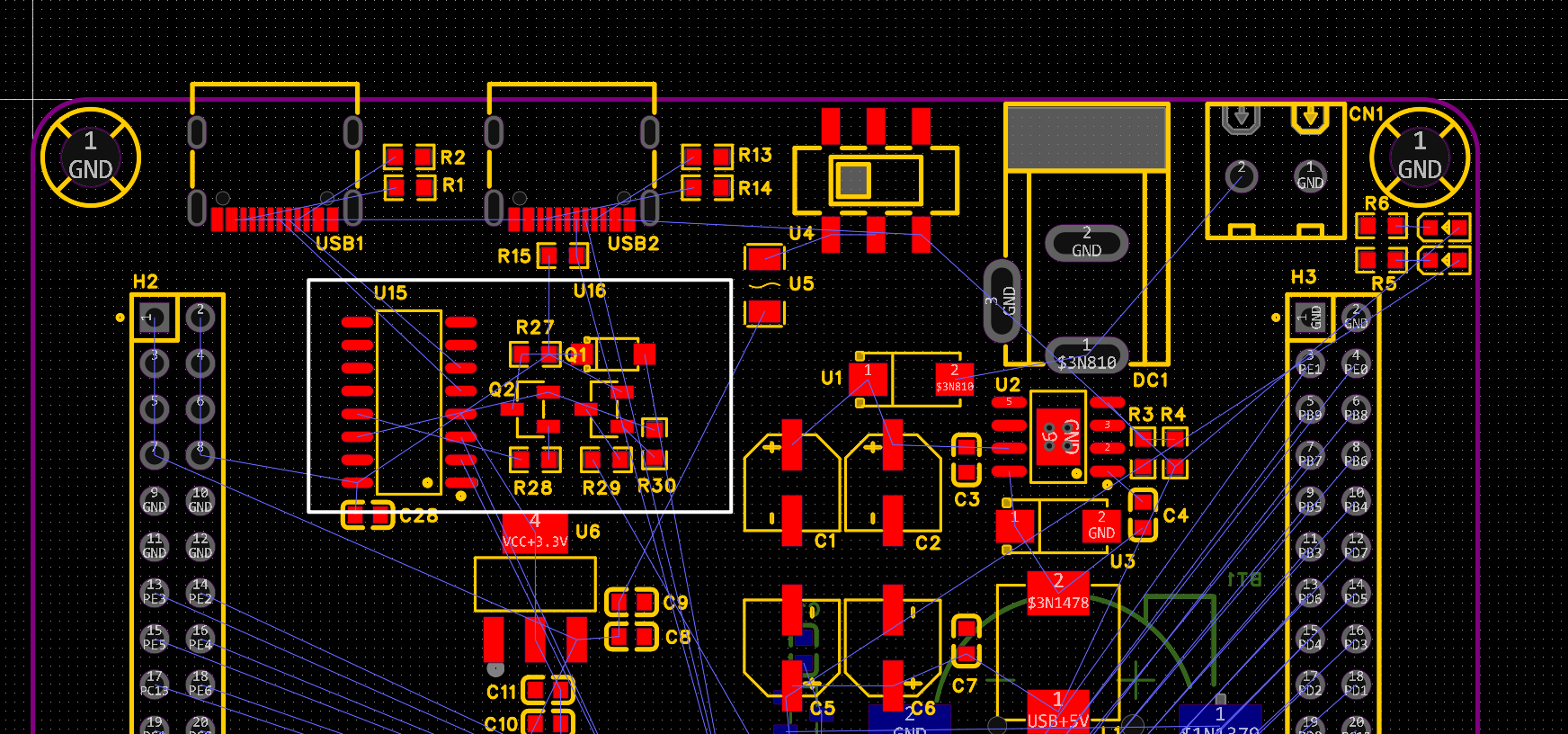

2.2. DCDC电路

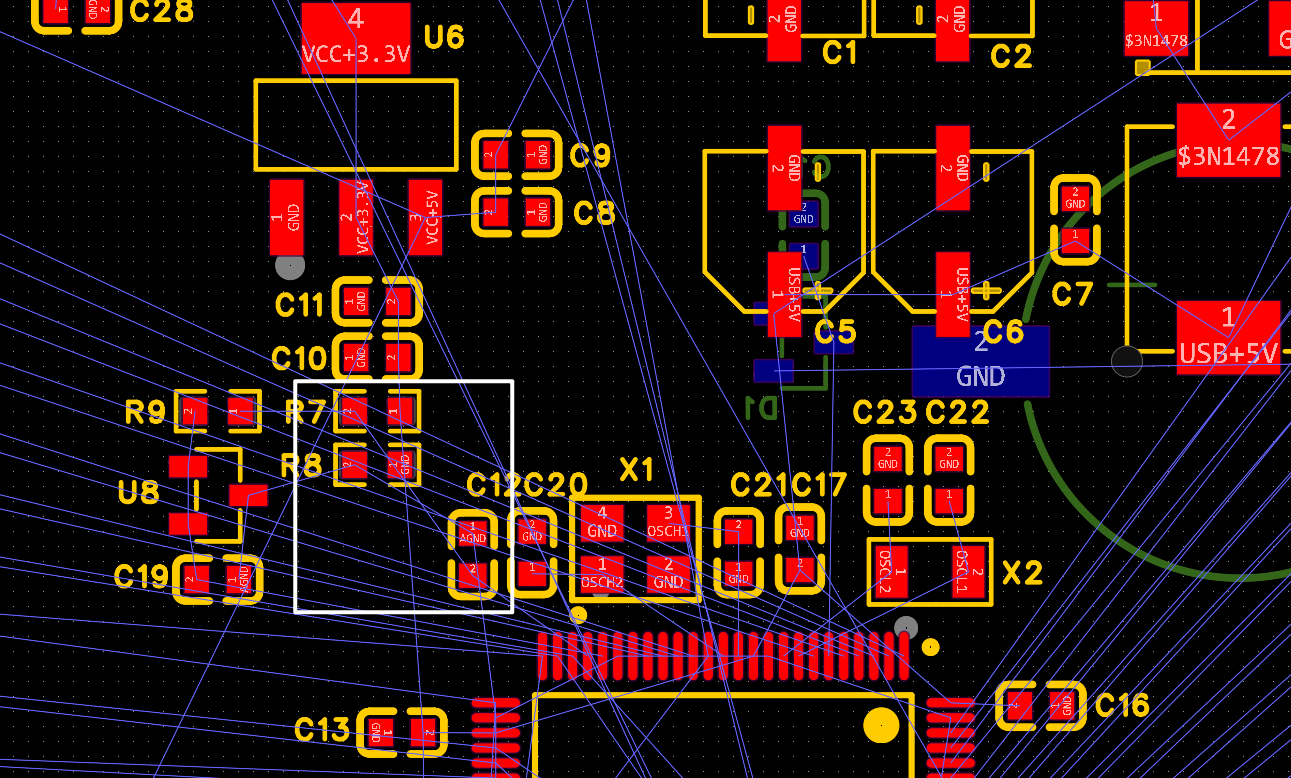

2.3. LDO电路

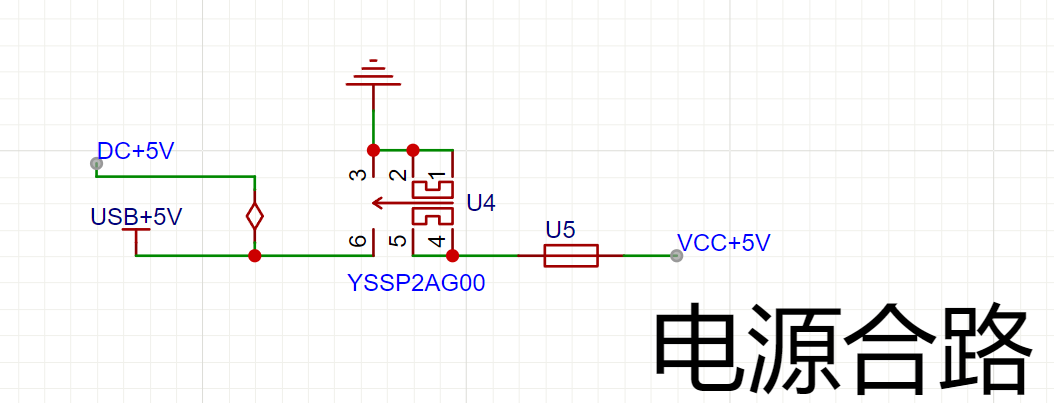

2.4. 电源合路
需要注意的是，这里为了能将保险丝放到左侧，对原理图进行了一点修改：
2.5. 模数地隔离

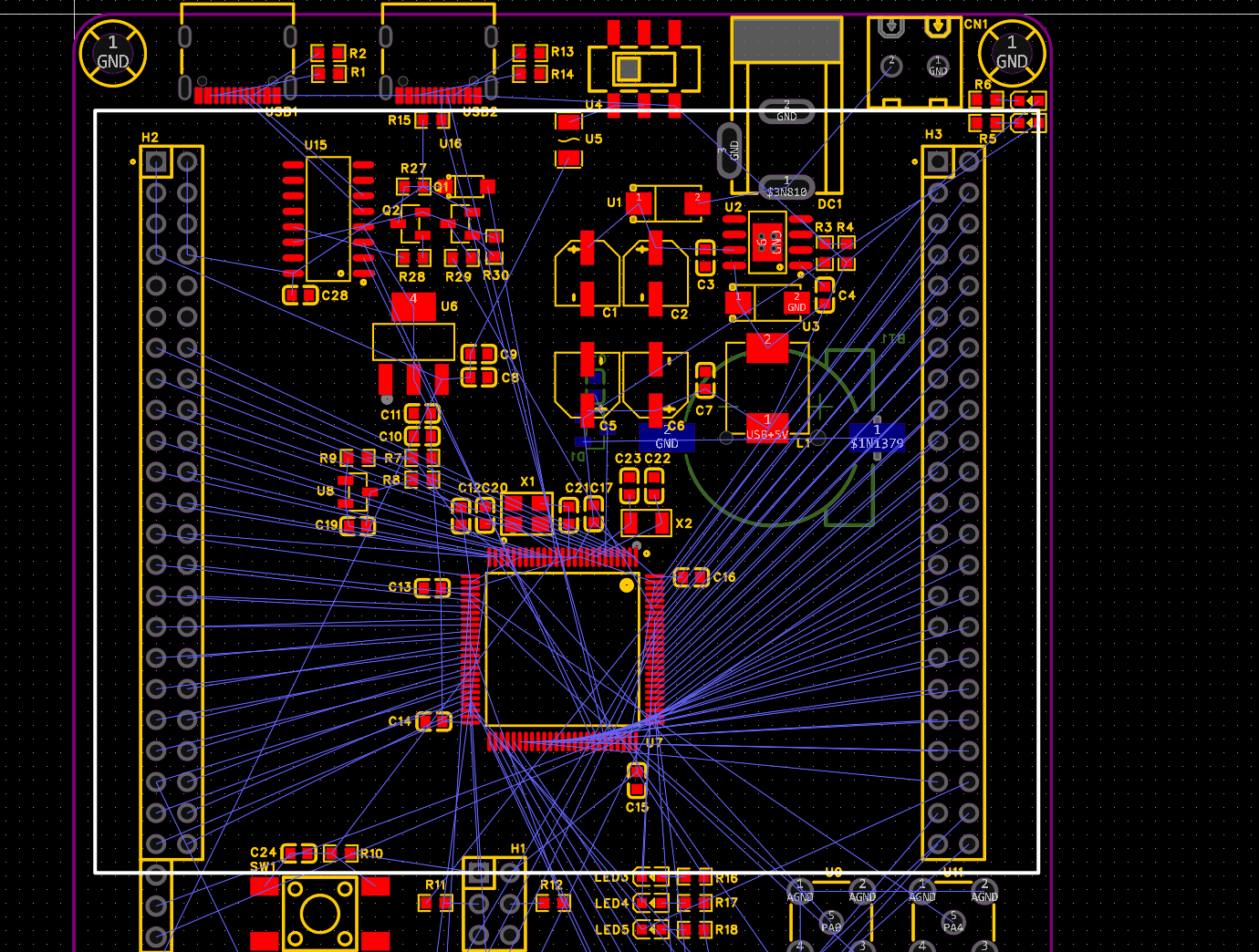

2.6. 单片机最小系统电路
这里注意以下几点：
-
MCU坐标：(40，-52)，单位为mm。
-
两个排针地坐标:(8，-40),(72，-40)，单位为mm。
2.7. ADC/DAC接口
这里需要注意的是，两个接口的边距应该大于3mm，即图中白色箭头的长度应大于3mm，否则会造成sma接口的相互影响。

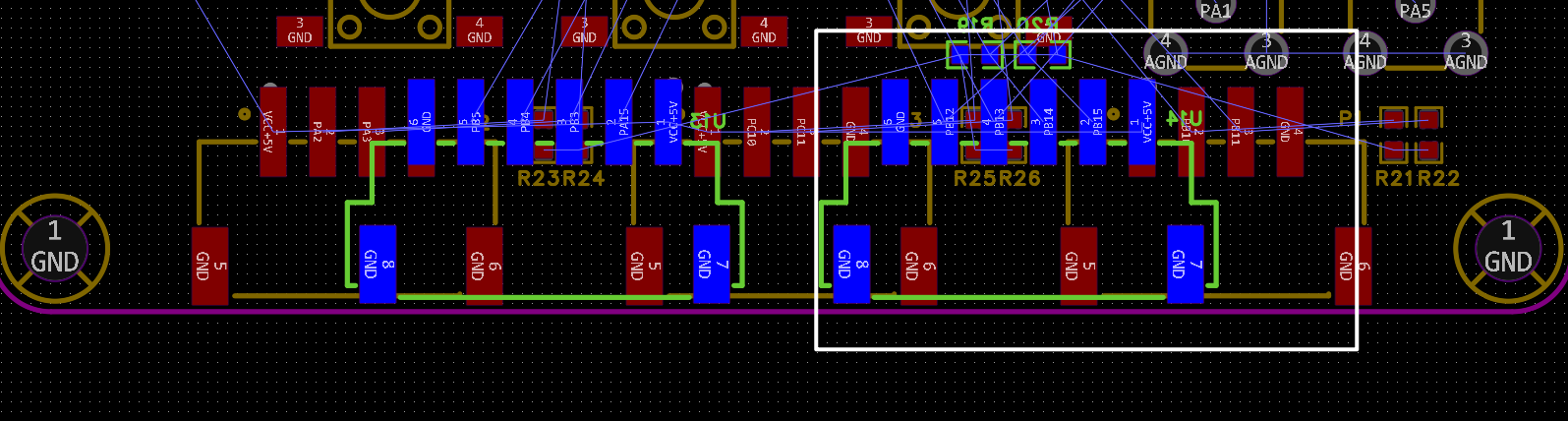

2.8.通信接口
2.8.1. SPI接口
放在底层，坐标为(28,-94)，单位为mm。
2.8.2. IIC接口
放在底层，坐标为(52,-94)，单位为mm。
2.8.3. 串口/IIC接口
放在底层，坐标分别为(18,-94.3)、(40,-94.3)、(62,-94.3)，单位为mm。

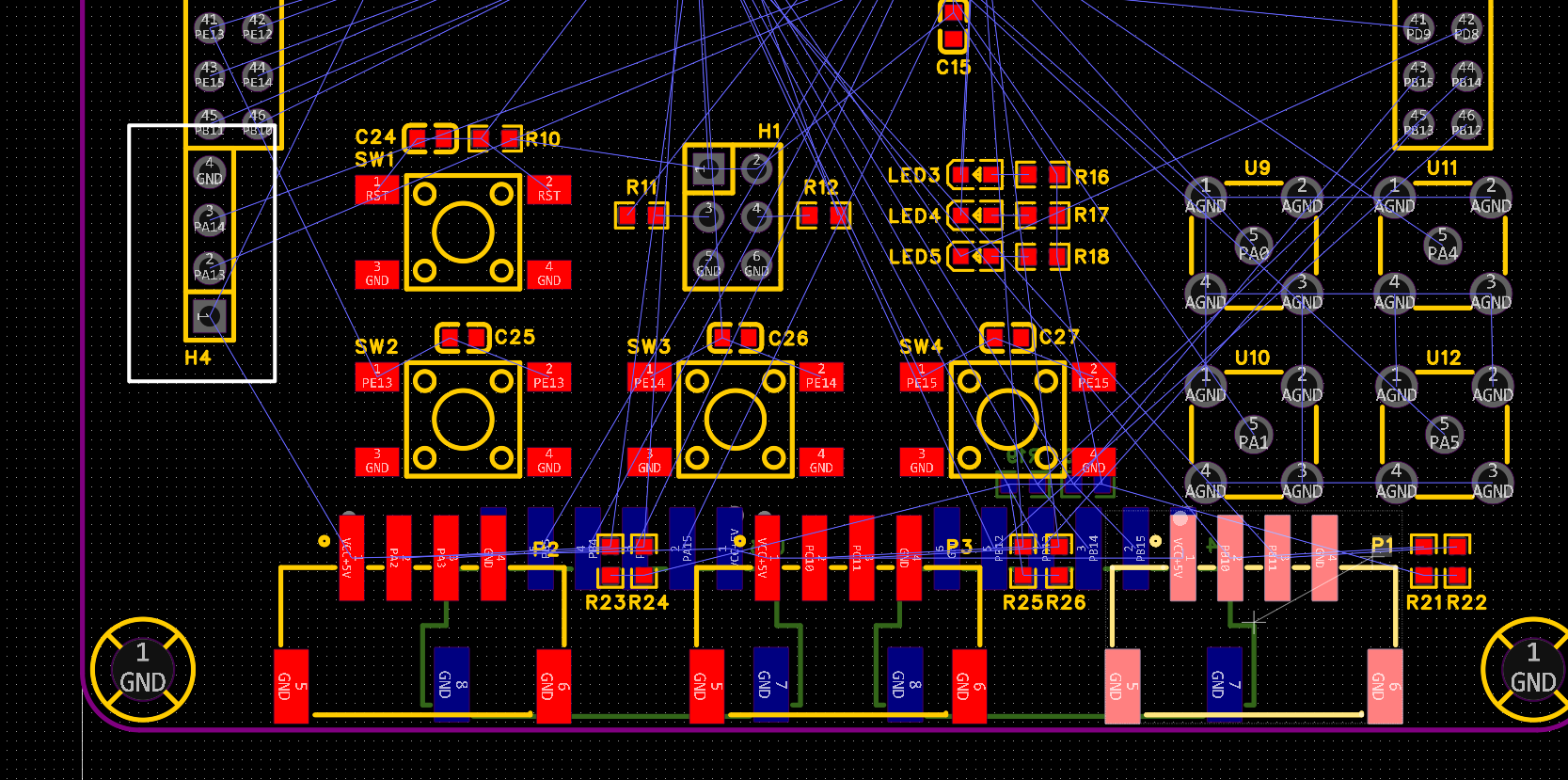

2.9. 按键电路
2.10.SWD下载调试电路
2.11.串口自动下载电路

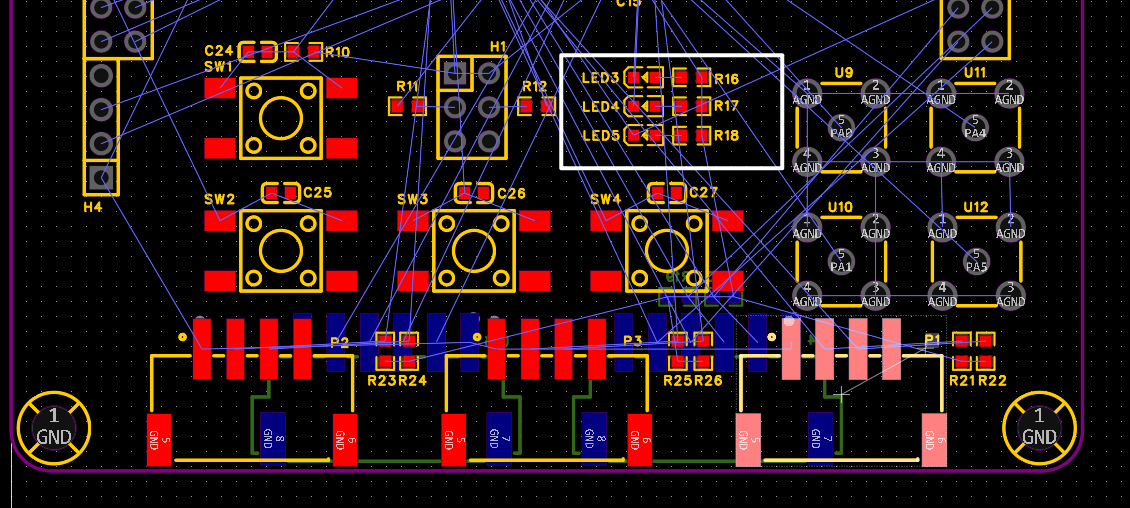

2.12.LED电路
2.13.M3螺丝孔
螺丝孔用于定位，板框为80x100mm，圆角半径为3mm。四个定位孔距离边框3.2mm。
总结
本文讲解了项目-stm32f103vet6开发板设计的整体布局部分。
