大纲
1.Consumer端动态代理构建源码
2.Dubbo动态代理调用+RPC调用执行链路分析
3.Netty网络客户端构建链路分析
4.Netty网络写数据同步和异步的分析
5.RPC调用链路中的Future异步分析
6.AsyncRpcResult等待结果的源码分析
7.Dubbo RPC请求对象如何进行封装
8.RPC调用链路中引入Filter链条部分
9.Dubbo自实现Threadlocal机制剖析
10.Consumer上下文处理过滤器深入剖析
11.RpcInvocation在调用链路中的流转分析
1.Consumer端动态代理构建源码
首先invoker的创建整个流程如下：
scss
-> ReferenceConfig.get()
-> getScopeModel().getDeployer().start()
-> AbstractMethodConfig.getScopeModel()
-> ReferenceConfig.init()
-> AbstractConfig.refresh()
-> ReferenceConfigBase.preProcessRefresh()
-> AbstractConfig.assignProperties()
-> AbstractConfig.processExtraRefresh()
-> AbstractInterfaceConfig.processExtraRefresh()
-> ReferenceConfig.postProcessRefresh()
-> ReferenceConfig.checkAndUpdateSubConfigs()
-> AbstractInterfaceConfig.initServiceMetadata()
-> ReferenceConfig#repository.registerService()
-> ReferenceConfig#repository.registerConsumer()
-> ReferenceConfig.createProxy()
-> ReferenceConfig.shouldJvmRefer()
-> InjvmProtocol.isInjvmRefer()
-> ReferenceConfig.createInvokerForLocal()
-> ReferenceConfig.createInvokerForRemote()
-> ReferenceConfig#protocolSPI.refer(interfaceClass, curUrl)
-> Protocol$Adaptive.refer()
-> ProtocolSerializationWrapper.refer()
-> ProtocolFilterWrapper.refer()
-> ProtocolListenerWrapper.refer()
-> RegistryProtocol.refer()
-> RegistryProtocol#Cluster.getCluster()
-> RegistryProtocol.doRefer()
-> RegistryProtocol.getMigrationInvoker()
-> new ServiceDiscoveryMigrationInvoker<T>()
-> new MigrationInvoker()
-> RegistryProtocol.interceptInvoker()
-> RegistryProtocol.findRegistryProtocolListeners()
-> MigrationRuleListener.onRefer()
-> MigrationRuleHandler.refreshInvoker() / MigrationInvoker.refreshServiceDiscoveryInvoker()
-> MigrationInvoker.migrateToApplicationFirstInvoker()
-> MigrationInvoker.refreshInterfaceInvoker()
-> InterfaceCompatibleRegistryProtocol.getInvoker() / InterfaceCompatibleRegistryProtocol.getServiceDiscoveryInvoker()
-> RegistryProtocol.doCreateInvoker()
-> directory.buildRouterChain()
-> DynamicDirectory.buildRouterChain()
-> RouterChain.buildChain()
-> new RouterChain<>()
-> RouterChain.initWithRouters()
-> RouterChain.initWithStateRouters()
-> RegistryDirectory.subscribe()
-> DynamicDirectory.subscribe()
-> ListenerRegistryWrapper.subscribe()
-> FailbackRegistry.subscribe()
-> AbstractRegistry.subscribe() + FailbackRegistry.doSubscribe()
-> ZookeeperRegistry.doSubscribe() + create()/notify()
-> FailbackRegistry.notify()
-> AbstractRegistry.notify()
-> RegistryDirectory.notify()
-> RegistryDirectory.toInvokers()
-> DubboProtocol.refer()
-> DubboProtocol.protocolBindingRefer()
-> DubboProtocol.getClients()
-> DubboProtocol.initClient()
-> Exchangers.connect(url, requestHandler)
-> getExchanger(url).connect(url, handler)
-> Exchanger.connect(url, handler)
-> HeaderExchanger.connect()
-> Transporters.connect()
-> Transporters.getTransporter(url).connect(url, handler)
-> NettyTransporter.connect()
-> new NettyClient(url, handler), 构建NettyClient发起连接
-> new AbstractClient(url, handler)
-> NettyClient.doOpen() + NettyClient.doConnect()
-> new DubboInvoker()
-> RegistryProtocol.doCreateInvoker()#cluster.join()
-> MockClusterWrapper.join()
-> AbstractCluster.join()
-> FailoverCluster.doJoin()
-> new FailoverClusterInvoker<>(directory)
-> ReferenceConfig.createInvokerForRemote()#new StaticDirectory()
-> Cluster.getCluster().join()完成invoker的创建后，接下来便会根据invoker生成动态代理：
scss
-> ReferenceConfig.createProxy()
-> ReferenceConfig.createInvokerForRemote()
-> ReferenceConfig.createInvokerForRemote()#protocolSPI.refer()
-> ReferenceConfig.createInvokerForRemote()#Cluster.getCluster().join()
-> ReferenceConfig.createProxy()#proxyFactory.getProxy()在ReferenceConfig的createProxy()方法中，调用的proxyFactory.getProxy()其实是StubProxyFactoryWrapper的getProxy()方法，其中生成的动态代理类主要实现了如下三个接口：
一.org.apache.dubbo.demo.DemoService
二.org.apache.dubbo.rpc.service.EchoService
三.org.apache.dubbo.rpc.service.Destoryable
scss
-> ReferenceConfig.createProxy()#proxyFactory.getProxy()
-> ProxyFactory$Adaptive.getProxy()
-> StubProxyFactoryWrapper.getProxy()
-> AbstractProxyFactory.getProxy()
-> JavassistProxyFactory.getProxy()
-> Proxy.getProxy()
-> new InvokerInvocationHandler()
public class StubProxyFactoryWrapper implements ProxyFactory {
...
@Override
public <T> T getProxy(Invoker<T> invoker, boolean generic) throws RpcException {
//为什么它的名字叫stub打桩？
//stub这个名字一般代表的是远程网络访问的动态代理；
//通过这个stub可以对远程的机器进行网络访问；
//stub打桩思想，是在网络远程访问里经常会使用的一种方法；
//比如机器A和机器B之间进行的远程网络访问，必然要通过网络来进行连接和访问；
//机器A在进行远程RPC访问时，其调用代码，最好不要直接写网络通信的逻辑，而是写针对某个接口类型对象的方法调用；
//这样在机器A上面进行RPC调用时就像是在本地调用一样，都是直接调用某个对象的方法；
//然后在这个对象的方法里，再去写网络通信的逻辑和目标机器B进行网络连接，并发送调用请求；
//所以在机器A上会针对调用的那个接口，来动态去生成一个实现了该接口的类，也就是动态代理的代理类或者是stub打桩，
//类似于在机器A上打下的一个伪装成目标类的桩，然后针对打的这个stub桩去进行调用，stub内部会编写网络通信代码实现跨机器的访问；
//这就是远程网络连接和通信的stub打桩思想；
//下面使用了抽象代理工厂来获取真正的动态代理，下面的proxyFactory.getProxy()会跑到AbstractProxyFactory.getProxy()中去
T proxy = proxyFactory.getProxy(invoker, generic);
...
}
...
}
public abstract class AbstractProxyFactory implements ProxyFactory {
...
public <T> T getProxy(Invoker<T> invoker, boolean generic) throws RpcException {
//when compiling with native image, ensure that the order of the interfaces remains unchanged
//记录要代理的接口
LinkedHashSet<Class<?>> interfaces = new LinkedHashSet<>();
ClassLoader classLoader = getClassLoader(invoker);
//获取URL中interfaces参数指定的接口
String config = invoker.getUrl().getParameter(INTERFACES);
if (StringUtils.isNotEmpty(config)) {
//按照逗号切分interfaces参数，得到接口集合
String[] types = COMMA_SPLIT_PATTERN.split(config);
for (String type : types) {//遍历接口集合，并记录这些接口信息
//对每个接口都拿出对应的class对象，放到interfaces集合里去
interfaces.add(ReflectUtils.forName(classLoader, type));
}
}
...
//获取Invoker中type字段指定的接口
interfaces.add(invoker.getInterface());
//添加EchoService、Destroyable两个默认接口
interfaces.addAll(Arrays.asList(INTERNAL_INTERFACES));
//调用抽象的getProxy()重载方法
//dubbo的动态代理技术：javassist(动态拼接类的代码字符串，进行动态编译来动态生成一个类)、jdk(通过jdk提供的API利用反射来生成动态代理)
//默认下面会调用子类JavassistProxyFactory的getProxy()方法
return getProxy(invoker, interfaces.toArray(new Class<?>[0]));
}
...
}
public class JdkProxyFactory extends AbstractProxyFactory {
public <T> T getProxy(Invoker<T> invoker, Class<?>[] interfaces) {
//下面的Proxy是JDK反射机制里的Proxy
return (T) Proxy.newProxyInstance(invoker.getInterface().getClassLoader(), interfaces, new InvokerInvocationHandler(invoker));
}
...
}
public class JavassistProxyFactory extends AbstractProxyFactory {
public <T> T getProxy(Invoker<T> invoker, Class<?>[] interfaces) {
try {
//下面的Proxy是Dubbo自己实现的Proxy
return (T) Proxy.getProxy(interfaces).newInstance(new InvokerInvocationHandler(invoker));
} catch (Throwable fromJavassist) {
T proxy = jdkProxyFactory.getProxy(invoker, interfaces);
return proxy;
}
}
...
}
public class Proxy {
...
public static Proxy getProxy(Class<?>... ics) {
...
// ClassLoader from App Interface should support load some class from Dubbo
ClassLoader cl = ics[0].getClassLoader();
ProtectionDomain domain = ics[0].getProtectionDomain();
//use interface class name list as key.
//生成的动态代理类主要实现了如下三个接口：
//1.org.apache.dubbo.demo.DemoService、
//2.org.apache.dubbo.rpc.service.EchoService、
//3.org.apache.dubbo.rpc.service.Destoryable
String key = buildInterfacesKey(cl, ics);
// get cache by class loader.
final Map<String, Proxy> cache;
synchronized (PROXY_CACHE_MAP) {
cache = PROXY_CACHE_MAP.computeIfAbsent(cl, k -> new ConcurrentHashMap<>());
}
//接口列表将会作为第二层集合的Key
Proxy proxy = cache.get(key);
if (proxy == null) {
synchronized (ics[0]) {
proxy = cache.get(key);
if (proxy == null) {
// create Proxy class.
proxy = new Proxy(buildProxyClass(cl, ics, domain));
cache.put(key, proxy);
}
}
}
return proxy;
}
private static Class<?> buildProxyClass(ClassLoader cl, Class<?>[] ics, ProtectionDomain domain) {
ClassGenerator ccp = null;
ccp = ClassGenerator.newInstance(cl);
Set<String> worked = new HashSet<>();
List<Method> methods = new ArrayList<>();
String pkg = ics[0].getPackage().getName();
Class<?> neighbor = ics[0];
for (Class<?> ic : ics) {
String npkg = ic.getPackage().getName();
//向ClassGenerator中添加接口
ccp.addInterface(ic);
for (Method method : ic.getMethods()) {//遍历接口中的每个方法
String desc = ReflectUtils.getDesc(method);
//跳过已经重复方法以及static方法
if (worked.contains(desc) || Modifier.isStatic(method.getModifiers())) {
continue;
}
//将方法描述添加到worked这个Set集合中，进行去重
worked.add(desc);
int ix = methods.size();
//获取方法的返回值
Class<?> rt = method.getReturnType();
//获取方法的参数列表
Class<?>[] pts = method.getParameterTypes();
//创建方法体
StringBuilder code = new StringBuilder("Object[] args = new Object[").append(pts.length).append("];");
for (int j = 0; j < pts.length; j++) {
code.append(" args[").append(j).append("] = ($w)$").append(j + 1).append(';');
}
code.append(" Object ret = handler.invoke(this, methods[").append(ix).append("], args);");
//生成return语句
if (!Void.TYPE.equals(rt)) {
code.append(" return ").append(asArgument(rt, "ret")).append(';');
}
//将生成好的方法添加到ClassGenerator中缓存
methods.add(method);
ccp.addMethod(method.getName(), method.getModifiers(), rt, pts, method.getExceptionTypes(), code.toString());
}
}
//create ProxyInstance class.
//生成并设置代理类类名
String pcn = neighbor.getName() + "DubboProxy" + PROXY_CLASS_COUNTER.getAndIncrement();
ccp.setClassName(pcn);
//添加字段，一个是前面生成的methods集合，另一个是InvocationHandler对象
ccp.addField("public static java.lang.reflect.Method[] methods;");
ccp.addField("private " + InvocationHandler.class.getName() + " handler;");
//添加构造方法
ccp.addConstructor(Modifier.PUBLIC, new Class<?>[]{InvocationHandler.class}, new Class<?>[0], "handler=$1;");
//默认构造方法
ccp.addDefaultConstructor();
Class<?> clazz = ccp.toClass(neighbor, cl, domain);
clazz.getField("methods").set(null, methods.toArray(new Method[0]));
return clazz;
}
...
}
//实现了JDK反射机制里的InvocationHandler接口
public class InvokerInvocationHandler implements InvocationHandler {
...
public InvokerInvocationHandler(Invoker<?> handler) {
this.invoker = handler;
URL url = invoker.getUrl();
this.protocolServiceKey = url.getProtocolServiceKey();
this.serviceModel = url.getServiceModel();
}
}2.Dubbo动态代理调用+RPC调用执行链路分析
Dubbo动态代理调用入口如下service.sayHello("dubbo")：
arduino
public class Application {
public static void main(String[] args) {
//ReferenceConfig是什么，其实就是服务引用
//Reference是拥有一个provider服务实例的引用
//ReferenceConfig便是要调用的服务实例的引用配置
//下面一行代码通过泛型传递了调用的服务实例对外暴露的接口
ReferenceConfig<DemoService> reference = new ReferenceConfig<>();
//应用名称
reference.setApplication(new ApplicationConfig("dubbo-demo-api-consumer"));
//设置注册中心的地址，默认是zookeeper
reference.setRegistry(new RegistryConfig("zookeeper://127.0.0.1:2181"));
//设置元数据上报地址
reference.setMetadataReportConfig(new MetadataReportConfig("zookeeper://127.0.0.1:2181"));
//设置要调用的服务的接口
reference.setInterface(DemoService.class);
//直接通过ReferenceConfig的get方法来拿到一个DemoService接口
//它是一个动态代理接口，只要被调用，便会通过底层调用provider服务实例的对应接口
DemoService service = reference.get();
//下面的动态代理接口一旦被调用，首先就会跑到InvokerInvocationHandler.invoke()方法中
String message = service.sayHello("dubbo");
System.out.println(message);
}
}
scss

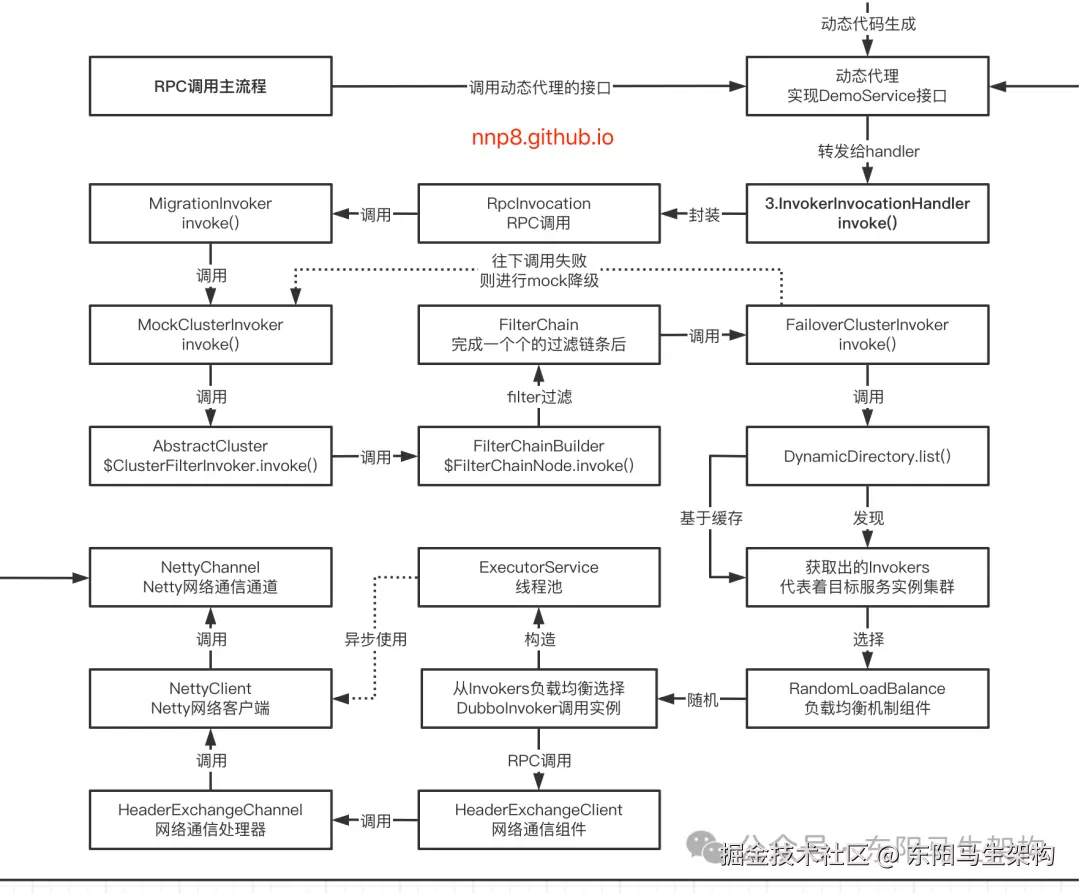

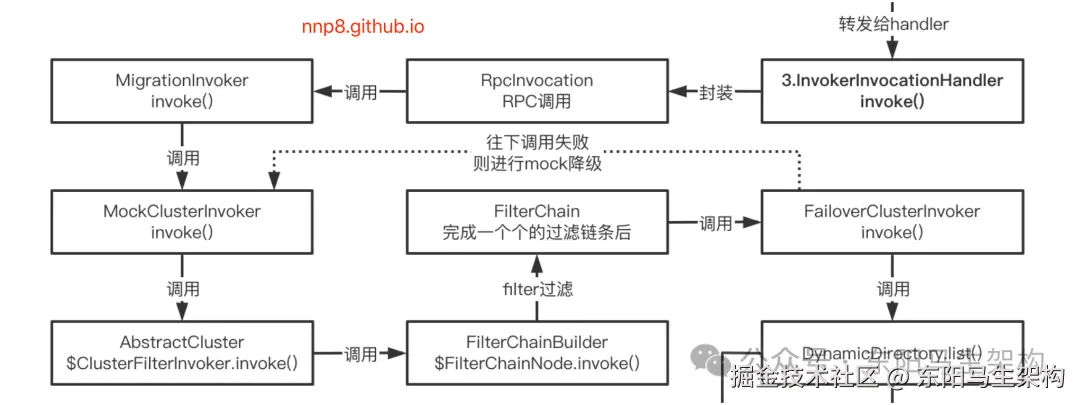

接着会进入InvokerInvocationHandler.invoke()方法.
接着会调用InvocationUtil.invoke()里的"invoker.invoke(rpcInvocation).recreate()".
这个invoker其实就是装饰了MockClusterInvoker的MigrationInvoker.
而MigrationInvoker.invoke()方法会调用MockClusterInvoker.invoke()方法.
接着会继续调用AbstractCluster内部类ClusterFilterInvoker的invoke()方法.
接着会继续调用FilterChainBuilder的内部类CopyOfFilterChainNode的invoke()方法.
接着会继续调用ConsumerContextFilter的invoke()方法.
接着又会调用回FilterChainBuilder的内部类CopyOfFilterChainNode的invoke()方法.
最终会调用AbstractClusterInvoker.invoke()方法.
执行链路如下：
scss
-> InvokerInvocationHandler.invoke()
-> InvocationUtil.invoke()
-> invoker.invoke(rpcInvocation).recreate()
-> MigrationInvoker.invoke()
-> MockClusterInvoker.invoke()
-> AbstractCluster.ClusterFilterInvoker.invoke()
-> FilterChainBuilder.CallbackRegistrationInvoker.invoke()
-> FilterChainBuilder.CopyOfFilterChainNode.invoke()
-> ConsumerContextFilter.invoke()
-> FilterChainBuilder.CopyOfFilterChainNode.invoke()
-> FutureFilter.invoke()
-> FilterChainBuilder.CopyOfFilterChainNode.invoke()
-> MonitorFilter.invoke()
-> FilterChainBuilder.CopyOfFilterChainNode.invoke()
-> RouterSnapshotFilter.invoke()
-> AbstractClusterInvoker.invoke()
(1)
-> AbstractClusterInvoker.list()
-> AbstractDirectory.list()
-> DynamicDirectory.list()
-> RouterChain.route()
(2)
-> AbstractClusterInvoker.initLoadBalance()
(3)
-> FailoverClusterInvoker.doInvoke()
-> AbstractClusterInvoker.select()
-> AbstractClusterInvoker.doSelect()
-> AbstractLoadBalance.select()
-> RandomLoadBalance.doSelect()
-> AbstractClusterInvoker.invokeWithContext()
-> ListenerInvokerWrapper.invoke()
-> AbstractInvoker.invoke()
-> AbstractInvoker.waitForResultIfSync()
-> AsyncRpcResult.get()
//实现了JDK反射机制里的InvocationHandler接口
public class InvokerInvocationHandler implements InvocationHandler {
...
//通过这个代理对象可以拿到这个代理对象的接口，通过接口就可以定位到目标服务实例发布的服务接口，从而针对目标服务实例进行调用
//拿到了调用目标服务实例的方法、传递进去的参数等信息，就可以进行完整的RPC调用
//动态代理就是针对接口动态去生成该接口的实现类并进行调用
//比如针对DemoService这个接口去生成一个实现类，由于这个实现类是动态生成的，那么它如何知道会有调用方去调用它的方法，以及又如何去执行？
//为此，动态代理底层都会封装InvocationHandler，封装完后对动态代理所有方法的调用，都会跑到InvocationHandler这里来
//这样，InvocationHandler的invoke方法就可以拿到proxy动态代理对象、需要调用对象的哪个方法Method、以及被调用方法会传入的参数args
//此时，对动态代理不同方法的调用以及具体方法被调用后会如何处理，都可由如下invoke()方法发起远程调用由服务提供者来决定
@Override
public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
//对于Object中定义的方法，直接调用Invoker对象的相应方法即可
if (method.getDeclaringClass() == Object.class) {
return method.invoke(invoker, args);
}
String methodName = method.getName();
Class<?>[] parameterTypes = method.getParameterTypes();
if (parameterTypes.length == 0) {
if ("toString".equals(methodName)) {//对toString()方法进行特殊处理
return invoker.toString();
} else if ("$destroy".equals(methodName)) {//对$destroy等方法的特殊处理
invoker.destroy();
return null;
} else if ("hashCode".equals(methodName)) {//对hashCode()方法进行特殊处理
return invoker.hashCode();
}
} else if (parameterTypes.length == 1 && "equals".equals(methodName)) {
return invoker.equals(args[0]);
}
//创建RpcInvocation对象，后面会作为远程RPC调用的参数
//consumer端进行RPC调用时，必须要封装一个RpcInvocation
//这个RpcInvocation会传递到provider端，provider端拿到请求数据后，也会封装一个RpcInvocation
RpcInvocation rpcInvocation = new RpcInvocation(serviceModel, method.getName(), invoker.getInterface().getName(), protocolServiceKey, method.getParameterTypes(), args);
if (serviceModel instanceof ConsumerModel) {
rpcInvocation.put(Constants.CONSUMER_MODEL, serviceModel);
rpcInvocation.put(Constants.METHOD_MODEL, ((ConsumerModel) serviceModel).getMethodModel(method));
}
//调用invoke()方法发起远程调用，拿到AsyncRpcResult之后，调用recreate()方法获取响应结果(或是Future)
//下面的invoker其实就是装饰了MockClusterInvoker的MigrationInvoker
return InvocationUtil.invoke(invoker, rpcInvocation);
}
}
public class InvocationUtil {
...
public static Object invoke(Invoker<?> invoker, RpcInvocation rpcInvocation) throws Throwable {
...
//为什么要进行recreate？
//recreate是为了对拿到的结果进行一个拷贝，将拷贝出来的结果对象返回给业务方去使用
//这样Dubbo框架内部自己可以持有一个结果对象，避免了和业务方共享持有和访问，而产生相互的影响
return invoker.invoke(rpcInvocation).recreate();
}
}
public class MigrationInvoker<T> implements MigrationClusterInvoker<T> {
private volatile ClusterInvoker<T> invoker;//服务引用时，它是一个MockClusterInvoker，参考RegistryProtocol.refer()的调用栈
private volatile ClusterInvoker<T> serviceDiscoveryInvoker;//这是一个名为serviceDiscoveryInvoker的ClusterInvoker实现类的实例
private volatile ClusterInvoker<T> currentAvailableInvoker;//表示当前使用的Invoker，服务引用时，它是一个MockClusterInvoker
...
//真正在执行Invoker调用时，可以在这里看到MigrationInvoker里的逻辑
//为什么会叫MigrationInvoker?
//因为MigrationInvoker有两个Invoker：一个是invoker，一个是serviceDiscoveryInvoker；
//执行这里的invoke()方法时会根据不同的条件去切换这两个invoker，将它们之一赋值给真正负责执行invoke()方法的currentAvailableInvoker；
//也就是有一个针对currentAvailableInvoker进行切换的过程(根据不同的条件来切换是invoker还是serviceDiscoveryInvoker)，所以migration就是从这里来的
@Override
public Result invoke(Invocation invocation) throws RpcException {
...
//下面会调用MockClusterInvoker.invoke()方法
return currentAvailableInvoker.invoke(invocation);
}
...
}
public class MockClusterInvoker<T> implements ClusterInvoker<T> {
//核心其实是是否启用降级机制调用doMockInvoke()
@Override
public Result invoke(Invocation invocation) throws RpcException {
Result result;
//从URL中获取方法对应的mock配置
String value = getUrl().getMethodParameter(invocation.getMethodName(), MOCK_KEY, Boolean.FALSE.toString()).trim();
if (ConfigUtils.isEmpty(value)) {
//no mock
//若mock参数未配置或是配置为false，则不会开启Mock机制，直接调用底层的Invoker
//这里会直接发起正常的调用
//每一层Invoker都会去负责自己的事情，对Invoker的调用使用了严格的责任链模式，运用了责任链模式的思想
//A Invoker->B Invoker->C Invoker->D Invoker
//在发起RPC调用时，由于会涉及到很多的机制，比如降级调用机制(mock)，集群容错机制，负载均衡机制等
//此时如果只有一个Invoker，那么它里面的代码就会很多很复杂，所以才用上了责任链模式
//下面会调用AbstractCluster内部类ClusterFilterInvoker的invoke()方法，进行正常的RPC调用
result = this.invoker.invoke(invocation);
} else if (value.startsWith(FORCE_KEY)) {
//force:direct mock
//若mock参数配置为force，则表示强制开始mock，直接调用doMockInvoke()方法
//也就是对这个服务实例的调用使用了force-mock，强制性进行mock，根本就不会发起真正的RPC调用
result = doMockInvoke(invocation, null);
} else {
//fail-mock
//如果mock配置的不是force，则配置的是fail，会继续调用Invoker对象的invoke()方法进行请求
try {
//下面会调用AbstractCluster内部类ClusterFilterInvoker的invoke()方法，进行正常的RPC调用
result = this.invoker.invoke(invocation);
if (result.getException() != null && result.getException() instanceof RpcException) {
RpcException rpcException = (RpcException) result.getException();
if (rpcException.isBiz()) {
throw rpcException;
} else {
//如果RPC调用出现异常，那么会在这里直接进行mock调用
result = doMockInvoke(invocation, rpcException);
}
}
} catch (RpcException e) {
//如果是业务异常，会直接抛出
if (e.isBiz()) {
throw e;
}
//如果是非业务异常，会调用doMockInvoke()方法直接进行mock调用
result = doMockInvoke(invocation, e);
}
}
return result;
}
...
}
public abstract class AbstractCluster implements Cluster {
static class ClusterFilterInvoker<T> extends AbstractClusterInvoker<T> {
...
@Override
public Result invoke(Invocation invocation) throws RpcException {
//下面会调用FilterChainBuilder的内部类CallbackRegistrationInvoker的invoke()方法
return filterInvoker.invoke(invocation);
}
...
}
...
}
@SPI(value = "default", scope = APPLICATION)
public interface FilterChainBuilder {
class CallbackRegistrationInvoker<T, FILTER extends BaseFilter> implements Invoker<T> {
...
public Result invoke(Invocation invocation) throws RpcException {
//下面会调用FilterChainBuilder$CopyOfFilterChainNode.invoke()
Result asyncResult = filterInvoker.invoke(invocation);
...
}
...
}
class CopyOfFilterChainNode<T, TYPE extends Invoker<T>, FILTER extends BaseFilter> implements Invoker<T> {
...
@Override
public Result invoke(Invocation invocation) throws RpcException {
Result asyncResult;
try {
InvocationProfilerUtils.enterDetailProfiler(invocation, () -> "Filter " + filter.getClass().getName() + " invoke.");
//比如consumer端处理时下面会调用ConsumerContextFilter的invoke()方法
//provider端处理时下面会最终调用AbstractProxyInvoker.invoke()方法
asyncResult = filter.invoke(nextNode, invocation);
} catch (Exception e) {
...
}
...
}
}
...
}
@Activate(group = CONSUMER, order = Integer.MIN_VALUE)
public class ConsumerContextFilter implements ClusterFilter, ClusterFilter.Listener {
@Override
public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException {
...
//下面又会调用FilterChainBuilder的内部类CopyOfFilterChainNode的invoke()方法
return invoker.invoke(invocation);
}
...
}
public abstract class AbstractClusterInvoker<T> implements ClusterInvoker<T> {
@Override
public Result invoke(final Invocation invocation) throws RpcException {
//检测当前Invoker是否已销毁
checkWhetherDestroyed();
InvocationProfilerUtils.enterDetailProfiler(invocation, () -> "Router route.");
//下面会根据invocation信息列出所有的Invoker，也就是通过DynamicDirectory.list()方法进行服务发现
//由于通过Directory获取Invoker对象列表，通过了解RegistryDirectory可知，其中已经调用了Router进行过滤
//从而可以知道有哪些服务实例，有哪些Invoker，一个服务实例会对应一个Invoker，所以目标服务实例集群已变成invokers了
List<Invoker<T>> invokers = list(invocation);
InvocationProfilerUtils.releaseDetailProfiler(invocation);
//通过SPI加载LoadBalance实例，也就是在这里选择出对应的负载均衡策略
//比如下面默认会获取到一个RandomLoadBalance
LoadBalance loadbalance = initLoadBalance(invokers, invocation);
RpcUtils.attachInvocationIdIfAsync(getUrl(), invocation);
InvocationProfilerUtils.enterDetailProfiler(invocation, () -> "Cluster " + this.getClass().getName() + " invoke.");
try {
//调用由子类实现的抽象方法doInvoke()，下面会由子类FailoverClusterInvoker执行doInvoke()方法
return doInvoke(invocation, invokers, loadbalance);
} finally {
InvocationProfilerUtils.releaseDetailProfiler(invocation);
}
}
protected List<Invoker<T>> list(Invocation invocation) throws RpcException {
return getDirectory().list(invocation);//通过DynamicDirectory.list()进行服务发现
}
@Override
public Directory<T> getDirectory() {
return directory;
}
...
}AbstractClusterInvoker的invoke()方法首先会通过DynamicDirectory.list()方法列出所有的Invoker，然后该方法会调用AbstractClusterInvoker.initLoadBalance()初始化负载均衡，最后该方法会调用FailoverClusterInvoker的doInvoke()方法。
scss
-> FailoverClusterInvoker.doInvoke()
-> AbstractClusterInvoker.select()
-> AbstractClusterInvoker.doSelect()
-> AbstractLoadBalance.select()
-> RandomLoadBalance.doSelect()
-> AbstractClusterInvoker.invokeWithContext()
-> ListenerInvokerWrapper.invoke()
-> AbstractInvoker.invoke()
-> AbstractInvoker.doInvokeAndReturn()
-> DubboInvoker.doInvoke()
-> AbstractInvoker.getCallbackExecutor()
-> DefaultExecutorRepository.getExecutor()
-> AbstractInvoker.waitForResultIfSync()
-> AsyncRpcResult.get()
public class FailoverClusterInvoker<T> extends AbstractClusterInvoker<T> {
//dubbo有不同的集群容错策略，通过具体的配置可以改变使用不同的策略
//还可以根据自己的需求，自定义集群容错策略，然后进行配置让dubbo采用自定义的集群容错策略
//而这使用到了策略模式，dubbo会深度使用策略模式，它会针对某个环节设计出多种可替换的不同的策略
//同时会提供一个默认的策略实现，然后通过配置可以使用其他策略
...
//该方法会找一个Invoker，把invocation交给多个Invokers里的一个去发起RPC调用，其中loadbalance会实现负载均衡
public Result doInvoke(Invocation invocation, final List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
//下面先做一个引用赋值
List<Invoker<T>> copyInvokers = invokers;
//检查Invokers
checkInvokers(copyInvokers, invocation);
//从RPC调用里提取一个method方法名称，从而确定需要调用的是哪个方法
String methodName = RpcUtils.getMethodName(invocation);
//计算最多调用次数；因为Failover策略是，如果发现调用不成功会进行重试，但默认会最多调用3次来让调用成功
int len = calculateInvokeTimes(methodName);
//retry loop.
RpcException le = null;//last exception.
//构建了一个跟invokers数量相等的一个list
List<Invoker<T>> invoked = new ArrayList<Invoker<T>>(copyInvokers.size());//invoked invokers.
//基于计算出的调用次数，构建一个set；如果调用次数为3，那么意味着最多会调用3个provider服务实例
Set<String> providers = new HashSet<String>(len);
//对len次数进行循环
for (int i = 0; i < len; i++) {
//到i>0时，表示的是第一次调用失败，要开始进行重试了
if (i > 0) {
//检查当前服务实例是否被销毁
checkWhetherDestroyed();
//此时要调用DynamicDirectory进行一次invokers列表刷新
//因为第一次调用都失败了，所以有可能invokers列表出现了变化，因而需要刷新一下invokers列表
copyInvokers = list(invocation);
//再次check一下invokers是否为空
checkInvokers(copyInvokers, invocation);
}
//1.下面是AbstractClusterInvoker.select()方法，它会选择一个Invoker出来，具体逻辑是：
//先尝试用负载均衡算法去选，如果选出的Invoker是选过的或者不可用的，那么就直接reselect
//也就是对选过的找一个可用的，对选不出的直接挑选下一个
Invoker<T> invoker = select(loadbalance, invocation, copyInvokers, invoked);
invoked.add(invoker);
RpcContext.getServiceContext().setInvokers((List) invoked);
boolean success = false;
try {
//2.AbstractClusterInvoker.invokeWithContext()方法会基于该invoker发起RPC调用，并拿到一个result
Result result = invokeWithContext(invoker, invocation);
if (le != null && logger.isWarnEnabled()) {
logger.warn("...", le);
}
success = true;
return result;
} catch (RpcException e) {
//如果本次RPC调用失败了，那么就会有异常抛出来
if (e.isBiz()) { // biz exception.
throw e;
}
le = e;
} catch (Throwable e) {
le = new RpcException(e.getMessage(), e);
} finally {
if (!success) {
//下面会把出现RPC调用异常的进行设置，把本次调用失败的invoker地址添加到providers
providers.add(invoker.getUrl().getAddress());
}
}
}
//如果最后抛出如下这个异常，则说明本次RPC调用彻底失败了
throw new RpcException(le.getCode(), "...", le.getCause() != null ? le.getCause() : le);
}
}
public abstract class AbstractClusterInvoker<T> implements ClusterInvoker<T> {
...
//第一个参数是此次使用的LoadBalance实现，第二个参数Invocation是此次服务调用的上下文信息
//第三个参数是待选择的Invoker集合，第四个参数用来记录负载均衡已经选出来、尝试过的Invoker集合
protected Invoker<T> select(LoadBalance loadbalance, Invocation invocation, List<Invoker<T>> invokers, List<Invoker<T>> selected) throws RpcException {
//invokers不能为空，为空的话就直接返回
if (CollectionUtils.isEmpty(invokers)) {
return null;
}
//获取调用方法名，调用的方法名称处理逻辑是：RPC调用如果是null的话，method方法名就是一个空字符串；否则就是RPC调用里的方法名称
String methodName = invocation == null ? StringUtils.EMPTY_STRING : invocation.getMethodName();
//invokers代表了服务集群地址，下面会先获取第一个invoker，然后拿到它的URL，再去获取到对应到的sticky，其默认值是false
//获取sticky配置，sticky表示粘滞连接，所谓粘滞连接是指Consumer会尽可能的调用同一个Provider节点，除非这个Provider无法提供服务
boolean sticky = invokers.get(0).getUrl().getMethodParameter(methodName, CLUSTER_STICKY_KEY, DEFAULT_CLUSTER_STICKY);
//ignore overloaded method
//检测invokers列表是否包含stickyInvoker，如果不包含则说明stickyInvoker代表的服务提供者挂了，此时需要将其置空
if (stickyInvoker != null && !invokers.contains(stickyInvoker)) {
stickyInvoker = null;
}
//ignore concurrency problem
//如果开启了粘滞连接特性，需要先判断这个Provider节点是否已经重试过了，下面的判断前半部分表示粘滞连接，后半部分表示stickyInvoker未重试过
if (sticky && stickyInvoker != null && (selected == null || !selected.contains(stickyInvoker))) {
//检测当前stickyInvoker是否可用，如果可用，直接返回stickyInvoker
if (availableCheck && stickyInvoker.isAvailable()) {
return stickyInvoker;
}
}
//执行到这里，说明前面的stickyInvoker为空，或者不可用
//这里会继续调用doSelect选择新的Invoker对象，也就是基于LoadBalance去进行负载均衡选择一个Invoker出来
Invoker<T> invoker = doSelect(loadbalance, invocation, invokers, selected);
//是否开启粘滞，更新stickyInvoker为选择出来的invoker
//sticky表示粘滞连接(粘滞调用)，所谓粘滞连接(粘滞调用)是指Consumer会尽可能的调用同一个Provider节点，除非这个Provider无法提供服务
//也就是把一个Consumer端和一个Provider端粘在一起
if (sticky) {
stickyInvoker = invoker;
}
return invoker;
}
private Invoker<T> doSelect(LoadBalance loadbalance, Invocation invocation, List<Invoker<T>> invokers, List<Invoker<T>> selected) throws RpcException {
//判断是否需要进行负载均衡，Invoker集合为空，直接返回null
if (CollectionUtils.isEmpty(invokers)) {
return null;
}
//只有一个Invoker对象，直接返回即可
//如果invokers的数量就1个，那么目标provider服务实例就一个，所以直接返回invokers里的第一个即可
if (invokers.size() == 1) {
Invoker<T> tInvoker = invokers.get(0);
checkShouldInvalidateInvoker(tInvoker);
return tInvoker;
}
//通过LoadBalance实现选择Invoker对象，即基于负载均衡的策略和算法选择出一个Invoker
Invoker<T> invoker = loadbalance.select(invokers, getUrl(), invocation);
//Invoke是否已经尝试调用过但是失败了
boolean isSelected = selected != null && selected.contains(invoker);
//Invoker是否不可用
boolean isUnavailable = availableCheck && !invoker.isAvailable() && getUrl() != null;
if (isUnavailable) {
invalidateInvoker(invoker);
}
//如果LoadBalance选出的Invoker对象，已经尝试请求过了或不可用，则需要调用reselect()方法进行重选
if (isSelected || isUnavailable) {
//调用reselect()方法重选
Invoker<T> rInvoker = reselect(loadbalance, invocation, invokers, selected, availableCheck);
if (rInvoker != null) {
//如果重选的Invoker对象不为空，则直接返回这个rInvoker
invoker = rInvoker;
} else {
//如果选来选去都是空，那么对当前Invoker就直接选择它的下一个invoker即可
int index = invokers.indexOf(invoker);
//如果重选的Invoker对象为空，则返回该Invoker的下一个Invoker对象
invoker = invokers.get((index + 1) % invokers.size());
}
}
return invoker;
}
...
}
public abstract class AbstractLoadBalance implements LoadBalance {
...
@Override
public <T> Invoker<T> select(List<Invoker<T>> invokers, URL url, Invocation invocation) {
if (CollectionUtils.isEmpty(invokers)) {
//Invoker集合为空，直接返回null
return null;
}
//Invoker集合只包含一个Invoker，则直接返回该Invoker对象
if (invokers.size() == 1) {
return invokers.get(0);
}
//Invoker集合包含多个Invoker对象时，交给doSelect()方法处理，这是个抽象方法，留给子类具体实现
return doSelect(invokers, url, invocation);
}
protected abstract <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation);
...
}
public class RandomLoadBalance extends AbstractLoadBalance {
@Override
protected <T> Invoker<T> doSelect(List<Invoker<T>> invokers, URL url, Invocation invocation) {
//Number of invokers
//先拿到目标服务实例集群的invokers数量
int length = invokers.size();
if (!needWeightLoadBalance(invokers, invocation)) {
//举个例子，会直接基于一个随机的类，通过其nextInt()方法拿到invokers数量范围之内的机器对应的invoker
return invokers.get(ThreadLocalRandom.current().nextInt(length));
}
//什么是权重？
//对于权重越高的invoker它被调用的几率会越高一些，而这里随机负载均衡的invokers它们被调用到的机会/几率是相同的
//Every invoker has the same weight?
boolean sameWeight = true;
//the maxWeight of every invokers, the minWeight = 0 or the maxWeight of the last invoker
//计算每个Invoker对象对应的权重，并填充到weights[]数组中
int[] weights = new int[length];
//The sum of weights
int totalWeight = 0;
for (int i = 0; i < length; i++) {
//计算每个Invoker的权重，以及总权重totalWeight
int weight = getWeight(invokers.get(i), invocation);
//Sum
totalWeight += weight;
//save for later use
weights[i] = totalWeight;
//检测每个Provider的权重是否相同
if (sameWeight && totalWeight != weight * (i + 1)) {
sameWeight = false;
}
}
//各个Invoker权重值不相等时，计算随机数落在哪个区间上
if (totalWeight > 0 && !sameWeight) {
//If (not every invoker has the same weight & at least one invoker's weight>0), select randomly based on totalWeight.
//随机获取一个[0, totalWeight) 区间内的数字
int offset = ThreadLocalRandom.current().nextInt(totalWeight);
//Return a invoker based on the random value.
for (int i = 0; i < length; i++) {
if (offset < weights[i]) {
return invokers.get(i);
}
}
}
//If all invokers have the same weight value or totalWeight=0, return evenly.
//各个Invoker权重值相同时，随机返回一个Invoker即可
return invokers.get(ThreadLocalRandom.current().nextInt(length));
}
...
}
public abstract class AbstractClusterInvoker<T> implements ClusterInvoker<T> {
...
protected Result invokeWithContext(Invoker<T> invoker, Invocation invocation) {
setContext(invoker);
Result result;
try {
if (ProfilerSwitch.isEnableSimpleProfiler()) {
InvocationProfilerUtils.enterProfiler(invocation, "Invoker invoke. Target Address: " + invoker.getUrl().getAddress());
}
//下面会调用ListenerInvokerWrapper.invoke()方法
result = invoker.invoke(invocation);
} finally {
clearContext(invoker);
InvocationProfilerUtils.releaseSimpleProfiler(invocation);
}
return result;
}
}
public class ListenerInvokerWrapper<T> implements Invoker<T> {
private final Invoker<T> invoker;//底层被修饰的Invoker对象
private final List<InvokerListener> listeners;//监听器集合
...
@Override
public Result invoke(Invocation invocation) throws RpcException {
//下面会调用AbstractInvoker.invoke()方法
return invoker.invoke(invocation);
}
}
public abstract class AbstractInvoker<T> implements Invoker<T> {
...
@Override
public Result invoke(Invocation inv) throws RpcException {
//首先将传入的Invocation转换为RpcInvocation
RpcInvocation invocation = (RpcInvocation) inv;
//prepare rpc invocation
prepareInvocation(invocation);
//do invoke rpc invocation and return async result，RPC调用返回的结果是异步的:async
AsyncRpcResult asyncResult = doInvokeAndReturn(invocation);
//wait rpc result if sync
//默认情况下发起的RPC请求是异步化操作，但如果需要同步的话，那么是可以在这里等待同步的结果
waitForResultIfSync(asyncResult, invocation);
return asyncResult;
}
private AsyncRpcResult doInvokeAndReturn(RpcInvocation invocation) {
AsyncRpcResult asyncResult;
...
//调用子类实现的doInvoke()方法，比如DubboInvoker.doInvoke()方法
asyncResult = (AsyncRpcResult) doInvoke(invocation);
...
return asyncResult;
}
}
public class DubboInvoker<T> extends AbstractInvoker<T> {
//ExchangeClient底层封装的就是NettyClient
private final ExchangeClient[] clients;
...
@Override
protected Result doInvoke(final Invocation invocation) throws Throwable {
RpcInvocation inv = (RpcInvocation) invocation;
//此次调用的方法名称
final String methodName = RpcUtils.getMethodName(invocation);
//向Invocation中添加附加信息，这里将URL的path和version添加到附加信息中
inv.setAttachment(PATH_KEY, getUrl().getPath());
inv.setAttachment(VERSION_KEY, version);
//ExchangeClient和Exchange都是跟网络相关的，其底层是会去封装对应的Netty，NettyClient一般是被封装在里面
ExchangeClient currentClient;
if (clients.length == 1) {
//选择一个ExchangeClient实例
currentClient = clients[0];
} else {
//如果有多个用于网络通信的client，就会逐个去使用，这会是一个循环使用的过程
currentClient = clients[index.getAndIncrement() % clients.length];
}
boolean isOneway = RpcUtils.isOneway(getUrl(), invocation);
//根据调用的方法名称和配置计算此次调用的超时时间，默认是1秒
int timeout = calculateTimeout(invocation, methodName);
invocation.setAttachment(TIMEOUT_KEY, timeout);
if (isOneway) {
//不需要关注返回值的请求
boolean isSent = getUrl().getMethodParameter(methodName, Constants.SENT_KEY, false);
currentClient.send(inv, isSent);
return AsyncRpcResult.newDefaultAsyncResult(invocation);
} else {
//需要关注返回值的请求
//1.获取处理响应的线程池
//对于同步请求，会使用ThreadlessExecutor；对于异步请求，则会使用共享的线程池；
ExecutorService executor = getCallbackExecutor(getUrl(), inv);
//2.发起网络请求
//currentClient.request()会使用上面选出的ExchangeClient执行request()方法，将请求发送出去，其实会调用ReferenceCountExchangeClient.request()方法
//thenApply()会将AppResponse封装成AsyncRpcResult返回
CompletableFuture<AppResponse> appResponseFuture = currentClient.request(inv, timeout, executor).thenApply(obj -> (AppResponse) obj);
//3.处理请求的响应结果
//save for 2.6.x compatibility, for example, TraceFilter in Zipkin uses com.alibaba.xxx.FutureAdapter
FutureContext.getContext().setCompatibleFuture(appResponseFuture);
AsyncRpcResult result = new AsyncRpcResult(appResponseFuture, inv);
result.setExecutor(executor);
//在外部想要拿到该结果，则必须要基于这个结果里的future同步的去进行等待
//只要provider方返回一个结果，则肯定会写入到future里，此时就可以通过future拿到结果了
return result;
}
}
}
public abstract class AbstractInvoker<T> implements Invoker<T> {
protected ExecutorService getCallbackExecutor(URL url, Invocation inv) {
//通过SPI机制拿到ExecutorRepository------线程池存储组件，Dubbo会把内部所有的线程池都存放在该组件里面
//可以通过getCallbackExecutor()方法来获取已有的或者创建新的线程池
if (InvokeMode.SYNC == RpcUtils.getInvokeMode(getUrl(), inv)) {
return new ThreadlessExecutor();
}
//下面默认会先获取到ExecutorRepository扩展接口的实现类DefaultExecutorRepository的实例
//然后调用DefaultExecutorRepository.getExecutor()方法
return url.getOrDefaultApplicationModel().getExtensionLoader(ExecutorRepository.class)
.getDefaultExtension()
.getExecutor(url);
}
...
}
public class DefaultExecutorRepository implements ExecutorRepository, ExtensionAccessorAware {
...
public ExecutorService getExecutor(URL url) {
//获取一个port->executor线程池的映射关系的缓存map
Map<Integer, ExecutorService> executors = data.get(getExecutorKey(url));
// Consumer's executor is sharing globally, key=Integer.MAX_VALUE. Provider's executor is sharing by protocol.
Integer portKey = CONSUMER_SIDE.equalsIgnoreCase(url.getParameter(SIDE_KEY)) ? Integer.MAX_VALUE : url.getPort();
ExecutorService executor = executors.get(portKey);
if (executor != null && (executor.isShutdown() || executor.isTerminated())) {
executors.remove(portKey);
// Does not re-create a shutdown executor, use SHARED_EXECUTOR for downgrade.
executor = null;
logger.info("Executor for " + url + " is shutdown.");
}
if (executor == null) {
return frameworkExecutorRepository.getSharedExecutor();
} else {
return executor;
}
}
}3.Netty网络客户端构建链路分析
继续从DubboInvoker.doInvoke()的代码去看发起网络请求的过程：发起网络请求由DubboInvoker.doInvoke()里的currentClient.request()触发。
java
-> DubboInvoker.doInvoke()
-> DubboInvoker.doInvoke()#currentClient.request()
-> ReferenceCountExchangeClient.request()
-> HeaderExchangeClient.request()
-> HeaderExchangeChannel.request()
-> HeaderExchangeChannel.request()#channel.send()
-> AbstractPeer.send()
-> AbstractClient.send()
-> NettyChannel.send()
-> channel.writeAndFlush()
public class DubboInvoker<T> extends AbstractInvoker<T> {
//ExchangeClient底层封装的就是NettyClient
private final ExchangeClient[] clients;
...
@Override
protected Result doInvoke(final Invocation invocation) throws Throwable {
...
//1.获取处理响应的线程池
//对于同步请求，会使用ThreadlessExecutor；对于异步请求，则会使用共享的线程池；
ExecutorService executor = getCallbackExecutor(getUrl(), inv);
//2.发起网络请求
//currentClient.request()会使用上面选出的ExchangeClient执行request()方法，将请求发送出去
//下面其实会调用ReferenceCountExchangeClient.request()方法，而thenApply()会将AppResponse封装成AsyncRpcResult返回
CompletableFuture<AppResponse> appResponseFuture = currentClient.request(inv, timeout, executor).thenApply(obj -> (AppResponse) obj);
//3.处理请求的响应结果
//save for 2.6.x compatibility, for example, TraceFilter in Zipkin uses com.alibaba.xxx.FutureAdapter
FutureContext.getContext().setCompatibleFuture(appResponseFuture);
AsyncRpcResult result = new AsyncRpcResult(appResponseFuture, inv);
result.setExecutor(executor);
//在外部想要拿到该结果，则必须要基于这个结果里的future同步的去进行等待
//只要provider方返回一个结果，则肯定会写入到future里，此时就可以通过future拿到结果了
return result;
}
}
final class ReferenceCountExchangeClient implements ExchangeClient {
...
@Override
public CompletableFuture<Object> request(Object request, int timeout, ExecutorService executor) throws RemotingException {
//下面会调用HeaderExchangeClient.request()方法
return client.request(request, timeout, executor);
}
...
}
public class HeaderExchangeClient implements ExchangeClient {
...
@Override
public CompletableFuture<Object> request(Object request, int timeout, ExecutorService executor) throws RemotingException {
//下面会调用HeaderExchangeChannel.request()方法
return channel.request(request, timeout, executor);
}
...
}
final class HeaderExchangeChannel implements ExchangeChannel {
...
private final Channel channel;
@Override
public CompletableFuture<Object> request(Object request, int timeout, ExecutorService executor) throws RemotingException {
if (closed) {
throw new RemotingException(this.getLocalAddress(), null, "Failed to send request " + request + ", cause: The channel " + this + " is closed!");
}
//在consumer端最终发送请求时，是会到这里来执行的
//这里首先会构建一个Request，它会把RpcInvocation对象封装为Request对象
//也就是把一个业务语义的对象RpcInvocation，封装为了网络通信里的请求响应模型里的Request对象
//因此从这一步开始，会引入网络通信的概念，比如Request这些概念，这是架构师多年经验设计出来的
//如果直接将RpcInvocation交给Netty框架去进行处理，那么就不太符合网络通信的请求响应模型了
//同步转异步的过程，其实就是直接返回了一个future，如果需要同步等待响应，那么可以调用future.get阻塞住
//create request.
Request req = new Request();
req.setVersion(Version.getProtocolVersion());
req.setTwoWay(true);//双向请求，表示请求过去了还得返回对应的响应
req.setData(request);//这个request就是我们的RpcInvocation
//创建完一个future后，调用方后续在收到响应结果时会再来进行处理
//所以返回的异步future结果，与发送请求是脱离开来的
//下面会将NettyClient、request、timeout、线程池executor，封装成一个future
DefaultFuture future = DefaultFuture.newFuture(channel, req, timeout, executor);
//正常情况下，一般不会有超时问题
try {
//下面会调用NettyClient的send()方法，其实也就是调用AbstractPeer.send()方法，因为NettyClient没有覆盖其父类的send()方法
//AbstractClient.send()又会调用NettyChannel.send()方法，NettyChannel.send()又会调用Netty底层的channel的writeAndFlush()方法
channel.send(req);
} catch (RemotingException e) {
future.cancel();
throw e;
}
return future;
}
}
public abstract class AbstractPeer implements Endpoint, ChannelHandler {
...
@Override
public void send(Object message) throws RemotingException {
//从入参为false可知，NettyChannel发送数据时，默认就是异步化的，false表示不会同步等待发送完毕后才返回
//比如下面会调用AbstractClient.send()
send(message, url.getParameter(Constants.SENT_KEY, false));
}
...
}
public abstract class AbstractClient extends AbstractEndpoint implements Client {
...
@Override
public void send(Object message, boolean sent) throws RemotingException {
if (needReconnect && !isConnected()) {
connect();
}
//比如下面会获取到NettyChannel
Channel channel = getChannel();
if (channel == null || !channel.isConnected()) {
throw new RemotingException(this, "message can not send, because channel is closed . url:" + getUrl());
}
//比如下面会调用NettyChannel.send()
//因为NettyClient.doConnect()建立连接成功的时候会拿到一个channel，并将其赋值到NettyClient的channel属性中
channel.send(message, sent);
}
}为了了解AbstractClient.send()发起网络请求的原理，下面来分析Netty网络客户端是如何进行构建的。Dubbo网络客户端构建入口就是DubboProtocol.initClient()方法里的Exchangers.connect(url, requestHandler)。
scss
-> DubboProtocol.refer()
-> DubboProtocol.protocolBindingRefer()
-> DubboProtocol.getClients()
-> DubboProtocol.initClient()
-> Exchangers.connect(url, requestHandler)
-> getExchanger(url).connect(url, handler)
-> Exchanger.connect(url, handler)
-> HeaderExchanger.connect()
-> Transporters.connect()
-> Transporters.getTransporter(url).connect(url, handler)
-> NettyTransporter.connect()
-> new NettyClient(url, handler) => 构建NettyClient发起连接
-> AbstractClient.wrapChannelHandler()
-> ChannelHandlers.wrapInternal()
-> new AbstractClient(url, handler)
-> NettyClient.doOpen()
-> NettyClient.doConnect()
-> new HeaderExchangeClient()
public class DubboProtocol extends AbstractProtocol {
...
private ExchangeClient initClient(URL url) {
...
//如果配置了延迟创建连接的特性，则创建LazyConnectExchangeClient
return url.getParameter(LAZY_CONNECT_KEY, false)
? new LazyConnectExchangeClient(url, requestHandler)
: Exchangers.connect(url, requestHandler);
...
}
}
}
public class Exchangers {
...
public static ExchangeClient connect(URL url, ExchangeHandler handler) throws RemotingException {
...
//下面会调用到HeaderExchanger.connect()方法，传入的handler是DubboProtocol的requestHandler
return getExchanger(url).connect(url, handler);
}
public static Exchanger getExchanger(URL url) {
String type = url.getParameter(Constants.EXCHANGER_KEY, Constants.DEFAULT_EXCHANGER);
//根据SPI机制 + model组件体系，去拿到对应的SPI使用入口
return url.getOrDefaultFrameworkModel().getExtensionLoader(Exchanger.class).getExtension(type);
}
...
}
public class HeaderExchanger implements Exchanger {
...
public ExchangeClient connect(URL url, ExchangeHandler handler) throws RemotingException {
//传入的handler是DubboProtocol的requestHandler
return new HeaderExchangeClient(Transporters.connect(url, new DecodeHandler(new HeaderExchangeHandler(handler))), true);
}
...
}
public class Transporters {
...
public static Client connect(URL url, ChannelHandler... handlers) throws RemotingException {
...
//下面会调用NettyTransporter.connect()方法，传入的handler装饰了DubboProtocol的requestHandler
//返回一个NettyClient
return getTransporter(url).connect(url, handler);
}
...
}
public class NettyTransporter implements Transporter {
...
public Client connect(URL url, ChannelHandler handler) throws RemotingException {
//传入的handler装饰了DubboProtocol的requestHandler，返回一个NettyClient
return new NettyClient(url, handler);
}
...
}
public class NettyClient extends AbstractClient {
...
public NettyClient(final URL url, final ChannelHandler handler) throws RemotingException {
//传入的handler装饰了DubboProtocol的requestHandler
super(url, wrapChannelHandler(url, handler));
}
}
public abstract class AbstractClient extends AbstractEndpoint implements Client {
...
protected static ChannelHandler wrapChannelHandler(URL url, ChannelHandler handler) {
//传入的handler装饰了DubboProtocol的requestHandler
return ChannelHandlers.wrap(handler, url);
}
}
public class ChannelHandlers {
public static ChannelHandler wrap(ChannelHandler handler, URL url) {
return ChannelHandlers.getInstance().wrapInternal(handler, url);
}
//MultiMessageHandler->HeartbeatHandler->AllChannelHandler->DecodeHandler->HeaderExchangeHandler->DubboProtocol的requestHandler
//其中AllChannelHandler是由下面代码通过SPI获取到的自适应实现类AllDispatcher的dispatch()方法返回的
protected ChannelHandler wrapInternal(ChannelHandler handler, URL url) {
return new MultiMessageHandler(new HeartbeatHandler(url.getOrDefaultFrameworkModel().getExtensionLoader(Dispatcher.class)
.getAdaptiveExtension().dispatch(handler, url)));
}
...
}
public abstract class AbstractClient extends AbstractEndpoint implements Client {
...
public AbstractClient(URL url, ChannelHandler handler) throws RemotingException {
//调用父类的构造方法
super(url, handler);
//解析URL，初始化executor线程池
initExecutor(url);
//初始化底层的NIO库的相关组件
doOpen();
//connect. 创建底层连接
connect();
...
}
protected void connect() throws RemotingException {
...
doConnect();
}
...
}
public class NettyClient extends AbstractClient {
...
protected void doOpen() throws Throwable {
//创建NettyClientHandler，handler一般来说是用来处理网络请求的
final NettyClientHandler nettyClientHandler = createNettyClientHandler();
//创建Bootstrap，企业级Netty编程示范如下，对于NettyClient必须构建一个Bootstrap
bootstrap = new Bootstrap();
initBootstrap(nettyClientHandler);
}
protected void doConnect() throws Throwable {
long start = System.currentTimeMillis();
//bootstrap.connect会对server端发起一个网络连接，但这个网络连接，并不是立刻就可以做好的
ChannelFuture future = bootstrap.connect(getConnectAddress());
...
boolean ret = future.awaitUninterruptibly(getConnectTimeout(), MILLISECONDS);
...
//如果连接成功，此时就可以通过future拿到一个channel，它代表着client端和server端provider服务实例建立好的网络连接
Channel newChannel = future.channel();
NettyClient.this.channel = newChannel;
...
}
...
}
public class HeaderExchangeClient implements ExchangeClient {
//NettyClient的handler属性是经过层层装饰的：MultiMessageHandler -> HeartbeatHandler -> AllChannelHandler -> DecodeHandler -> HeaderExchangeHandler -> DubboProtocol.requestHandler
//传入的client是NettyClient，HeaderExchangeClient装饰了NettyClient，HeaderExchangeClient的channel属性也是一个装饰了NettyClient的HeaderExchangeChannel
public HeaderExchangeClient(Client client, boolean startTimer) {
Assert.notNull(client, "Client can't be null");
this.client = client;
this.channel = new HeaderExchangeChannel(client);
...
}
...
}总结：注意Dubbo网络客户端构建最后会构建出一个如下层层wrap的handler，这个handler会成为NettyClient的handler属性。
diff
-> MultiMessageHandler
-> HeartbeatHandler
-> AllChannelHandler
-> DecodeHandler
-> HeaderExchangeHandler
-> DubboProtocol.requestHandler同时HeaderExchangeClient装饰了NettyClient，即HeaderExchangeClient的client属性是一个NettyClient。并且HeaderExchangeClient的channel属性也是一个装饰了NettyClient的HeaderExchangeChannel。
这就呼应了发起请求时调用的HeaderExchangeChannel的channel.send()方法会调用NettyClient.send()方法，而且由于NettyClient.doConnect()建立连接成功的时候会拿到一个channel，并将其赋值到NettyClient的channel属性中。
所以NettyClient.send() -> AbstractClient.send() -> NettyChannel.send() -> channel.writeAndFlush()。
java
final class HeaderExchangeChannel implements ExchangeChannel {
...
private final Channel channel;
@Override
public CompletableFuture<Object> request(Object request, int timeout, ExecutorService executor) throws RemotingException {
...
try {
//下面会调用NettyClient的send()方法，其实也就是调用AbstractPeer.send()方法，因为NettyClient没有覆盖其父类的send()方法
//AbstractClient.send()又会调用NettyChannel.send()方法，NettyChannel.send()又会调用Netty底层的channel的writeAndFlush()方法
channel.send(req);
} catch (RemotingException e) {
future.cancel();
throw e;
}
return future;
}
}
public abstract class AbstractPeer implements Endpoint, ChannelHandler {
...
@Override
public void send(Object message) throws RemotingException {
//从入参为false可知，NettyChannel发送数据时，默认就是异步化的，false表示不会同步等待发送完毕后才返回
//比如下面会调用AbstractClient.send()
send(message, url.getParameter(Constants.SENT_KEY, false));
}
...
}
public abstract class AbstractClient extends AbstractEndpoint implements Client {
...
@Override
public void send(Object message, boolean sent) throws RemotingException {
if (needReconnect && !isConnected()) {
connect();
}
//比如下面会获取到NettyChannel
Channel channel = getChannel();
if (channel == null || !channel.isConnected()) {
throw new RemotingException(this, "message can not send, because channel is closed . url:" + getUrl());
}
//比如下面会调用NettyChannel.send()
//因为NettyClient.doConnect()建立连接成功的时候会拿到一个channel，并将其赋值到NettyClient的channel属性中
channel.send(message, sent);
}
}4.Netty网络写数据同步和异步的分析
Dubbo是客户端发起网络请求时，是通过NettyChannel.send()方法来进行网络写数据的。传入的参数sent如果为false则是异步，如果为true则是同步，即同步阻塞直到网络操作完成，并且有超时限制。
java
final class NettyChannel extends AbstractChannel {
...
//传入的参数sent如果为false则说明网络操作是异步的，如果为true则网络操作需要同步等待
@Override
public void send(Object message, boolean sent) throws RemotingException {
// whether the channel is closed
super.send(message, sent);
boolean success = true;
int timeout = 0;
try {
//下面这行代码的channel是一个NioSocketChannel，基于Netty的channel来进行写数据
//Netty的channel.writeAndFlush()操作，本身既可以支持同步、也可以支持异步，如果需要同步，则可以通过future.await(timeout)来实现
//Netty的channel.writeAndFlush()操作，默认是异步的
ChannelFuture future = channel.writeAndFlush(message);
if (sent) {
//wait timeout ms
timeout = getUrl().getPositiveParameter(TIMEOUT_KEY, DEFAULT_TIMEOUT);
//必须在这里等待Netty的网络写操作全部完成了才可以返回，等待超时时间是timeout
success = future.await(timeout);
}
Throwable cause = future.cause();
if (cause != null) {
throw cause;
}
} catch (Throwable e) {
removeChannelIfDisconnected(channel);
throw new RemotingException(this, "Failed to send message " + PayloadDropper.getRequestWithoutData(message) + " to " + getRemoteAddress() + ", cause: " + e.getMessage(), e);
}
if (!success) {
throw new RemotingException(this, "Failed to send message " + PayloadDropper.getRequestWithoutData(message) + " to " + getRemoteAddress() + "in timeout(" + timeout + "ms) limit");
}
}
...
}5.RPC调用链路中的Future异步分析
thenApply()会将AppResponse封装成AsyncRpcResult返回：
java
public class DubboInvoker<T> extends AbstractInvoker<T> {
//ExchangeClient底层封装的就是NettyClient
private final ExchangeClient[] clients;
...
@Override
protected Result doInvoke(final Invocation invocation) throws Throwable {
...
//1.获取处理响应的线程池
//对于同步请求，会使用ThreadlessExecutor；对于异步请求，则会使用共享的线程池；
ExecutorService executor = getCallbackExecutor(getUrl(), inv);
//2.发起网络请求
//currentClient.request()会使用上面选出的ExchangeClient执行request()方法，将请求发送出去
//下面其实会调用ReferenceCountExchangeClient.request()方法
//而thenApply()会将AppResponse封装成AsyncRpcResult返回
CompletableFuture<AppResponse> appResponseFuture = currentClient.request(inv, timeout, executor).thenApply(obj -> (AppResponse) obj);
//3.处理请求的响应结果
//save for 2.6.x compatibility, for example, TraceFilter in Zipkin uses com.alibaba.xxx.FutureAdapter
FutureContext.getContext().setCompatibleFuture(appResponseFuture);
AsyncRpcResult result = new AsyncRpcResult(appResponseFuture, inv);
result.setExecutor(executor);
//在外部想要拿到该结果，则必须要基于这个结果里的future同步的去进行等待
//只要provider方返回一个结果，则肯定会写入到future里，此时就可以通过future拿到结果了
return result;
}
}HeaderExchangeChannel.request()返回的异步future结果，与发送请求是脱离开来的。会同步发起请求，但默认不会等待请求完成了才返回，而是直接返回future对象。
java
final class HeaderExchangeChannel implements ExchangeChannel {
...
private final Channel channel;
@Override
public CompletableFuture<Object> request(Object request, int timeout, ExecutorService executor) throws RemotingException {
if (closed) {
throw new RemotingException(this.getLocalAddress(), null, "Failed to send request " + request + ", cause: The channel " + this + " is closed!");
}
//在consumer端最终发送请求时，是会到这里来执行的
//这里首先会构建一个Request，它会把RpcInvocation对象封装为Request对象
//也就是把一个业务语义的对象RpcInvocation，封装为了网络通信里的请求响应模型里的Request对象
//因此从这一步开始，会引入网络通信的概念，比如Request这些概念，这是架构师多年经验设计出来的
//如果直接将RpcInvocation交给Netty框架去进行处理，那么就不太符合网络通信的请求响应模型了
//同步转异步的过程，其实就是直接返回了一个future，如果需要同步等待响应，那么可以调用future.get阻塞住
//create request.
Request req = new Request();
req.setVersion(Version.getProtocolVersion());
req.setTwoWay(true);//双向请求，表示请求过去了还得返回对应的响应
req.setData(request);//这个request就是我们的RpcInvocation
//创建完一个future后，调用方后续在收到响应结果时会再来进行处理
//所以返回的异步future结果，与发送请求是脱离开来的
//下面newFuture()会将NettyClient、request、timeout、线程池executor，封装成一个future
DefaultFuture future = DefaultFuture.newFuture(channel, req, timeout, executor);
//正常情况下，一般不会有超时问题
try {
//下面会调用NettyClient的send()方法，其实也就是调用AbstractPeer.send()方法，因为NettyClient没有覆盖其父类的send()方法
//AbstractClient.send()又会调用NettyChannel.send()方法，NettyChannel.send()又会调用Netty底层的channel的writeAndFlush()方法
//会同步发起请求，但默认不会等待请求完成了才返回
channel.send(req);
} catch (RemotingException e) {
future.cancel();
throw e;
}
return future;
}
}从AbstractPeer.send()方法可知，NettyChannel发送数据时，默认就是异步化的，即不会同步等待发送完毕后才返回。
java
public abstract class AbstractPeer implements Endpoint, ChannelHandler {
...
@Override
public void send(Object message) throws RemotingException {
//从入参为false可知，NettyChannel发送数据时，默认就是异步化的，false表示不会同步等待发送完毕后才返回
//比如下面会调用AbstractClient.send()
send(message, url.getParameter(Constants.SENT_KEY, false));
}
...
}DefaultFuture.newFuture()会启动一个定时任务进行task超时检查：
java
public class DefaultFuture extends CompletableFuture<Object> {
...
public static DefaultFuture newFuture(Channel channel, Request request, int timeout, ExecutorService executor) {
//1.根据channel、request、timeout创建DefaultFuture对象，然后设置其线程池为executor，该过程只是简单的赋值操作
final DefaultFuture future = new DefaultFuture(channel, request, timeout);
future.setExecutor(executor);
//ThreadlessExecutor needs to hold the waiting future in case of circuit return.
if (executor instanceof ThreadlessExecutor) {
((ThreadlessExecutor) executor).setWaitingFuture(future);
}
//2.timeout check
timeoutCheck(future);
return future;
}
//利用TIME_OUT_TIMER时间轮启动一个定时任务进行task超时检查
private static void timeoutCheck(DefaultFuture future) {
TimeoutCheckTask task = new TimeoutCheckTask(future.getId());
future.timeoutCheckTask = TIME_OUT_TIMER.get().newTimeout(task, future.getTimeout(), TimeUnit.MILLISECONDS);
}
private static class TimeoutCheckTask implements TimerTask {
private final Long requestID;
TimeoutCheckTask(Long requestID) {
this.requestID = requestID;
}
@Override
public void run(Timeout timeout) {
DefaultFuture future = DefaultFuture.getFuture(requestID);
if (future == null || future.isDone()) {
//检查该任务关联的DefaultFuture对象是否已经完成
return;
}
if (future.getExecutor() != null) {
//提交到线程池执行，注意ThreadlessExecutor的情况
future.getExecutor().execute(() -> notifyTimeout(future));
} else {
//通知已经超时
notifyTimeout(future);
}
}
//通知已经超时
private void notifyTimeout(DefaultFuture future) {
//没有收到对端的响应，这里会创建一个Response，表示超时的响应
//create exception response.
Response timeoutResponse = new Response(future.getId());
//set timeout status.
timeoutResponse.setStatus(future.isSent() ? Response.SERVER_TIMEOUT : Response.CLIENT_TIMEOUT);
timeoutResponse.setErrorMessage(future.getTimeoutMessage(true));
//handle response.
DefaultFuture.received(future.getChannel(), timeoutResponse, true);
}
}
}future.isDone()是会在HeaderExchangeHandler.received()处理返回响应时变为true。
java
-> HeaderExchangeHandler.received()
-> HeaderExchangeHandler.handleResponse()
-> DefaultFuture.received()
-> DefaultFuture.doReceived()
public class HeaderExchangeHandler implements ChannelHandlerDelegate {
@Override
public void received(Channel channel, Object message) throws RemotingException {
final ExchangeChannel exchangeChannel = HeaderExchangeChannel.getOrAddChannel(channel);
if (message instanceof Request) {//收到Request请求
// handle request.
Request request = (Request) message;
if (request.isEvent()) {//事件类型的请求
handlerEvent(channel, request);
} else {//非事件的请求
if (request.isTwoWay()) {//twoway
//下面会对请求进行处理
handleRequest(exchangeChannel, request);
} else {//oneway
handler.received(exchangeChannel, request.getData());
}
}
} else if (message instanceof Response) {//收到Response响应
handleResponse(channel, (Response) message);
} else if (message instanceof String) {
if (isClientSide(channel)) {
Exception e = new Exception("Dubbo client can not supported string message: " + message + " in channel: " + channel + ", url: " + channel.getUrl());
logger.error(e.getMessage(), e);
} else {
String echo = handler.telnet(channel, (String) message);
if (StringUtils.isNotEmpty(echo)) {
channel.send(echo);
}
}
} else {
handler.received(exchangeChannel, message);
}
}
static void handleResponse(Channel channel, Response response) throws RemotingException {
if (response != null && !response.isHeartbeat()) {
DefaultFuture.received(channel, response);
}
}
...
}
public class DefaultFuture extends CompletableFuture<Object> {
private static final Map<Long, Channel> CHANNELS = new ConcurrentHashMap<>();//请求ID和Channel的映射关系
private static final Map<Long, DefaultFuture> FUTURES = new ConcurrentHashMap<>();//请求ID和DefaultFuture的映射关系
...
public static void received(Channel channel, Response response) {
//下面的方法可以根据响应response利用FUTURES映射关系去获取当初发起请求的future
received(channel, response, false);
}
//根据响应response利用FUTURES映射关系去获取当初发起请求的future
public static void received(Channel channel, Response response, boolean timeout) {
try {
//根据响应ID即请求ID去获取该请求对应的DefaultFuture
//同时清理FUTURES中记录的请求ID与DefaultFuture之间的映射关系
DefaultFuture future = FUTURES.remove(response.getId());
if (future != null) {
Timeout t = future.timeoutCheckTask;
//未超时，取消定时任务
if (!timeout) {
//decrease Time
t.cancel();
}
//调用doReceived()方法，设置future的result值
future.doReceived(response);
} else {
logger.warn("...");
}
} finally {
//清理CHANNELS中记录的请求ID与Channel之间的映射关系
CHANNELS.remove(response.getId());
}
}
...
}6.AsyncRpcResult等待结果的源码分析
DubboInvoker的doInvoke()方法返回的AsyncRpcResult经过层层传递，会返回到FailoverClusterInvoker的doInvoke()方法里。接着该AsyncRpcResult又会返回到MockClusterInvoker的invoke()方法 -> MigrationInvoker的invoke()方法里。最后该AsyncRpcResult就会返回到InvocationUtil的invoke()方法里，从而进行AsyncRpcResult的recreate()方法操作将结果返回。
scss
-> InvokerInvocationHandler.invoke()
-> InvocationUtil.invoke()
-> invoker.invoke(rpcInvocation).recreate()
-> MigrationInvoker.invoke()
-> MockClusterInvoker.invoke()
-> AbstractCluster.ClusterFilterInvoker.invoke()
-> FilterChainBuilder.ClusterFilterChainNode.invoke()
-> AbstractClusterInvoker.invoke()
-> FailoverClusterInvoker.doInvoke()
-> AbstractClusterInvoker.select()
-> AbstractClusterInvoker.doSelect()
-> AbstractLoadBalance.select()
-> RandomLoadBalance.doSelect()
-> AbstractClusterInvoker.invokeWithContext()
-> ListenerInvokerWrapper.invoke()
-> AbstractInvoker.invoke()
-> AbstractInvoker.doInvokeAndReturn()
-> DubboInvoker.doInvoke()
public class FailoverClusterInvoker<T> extends AbstractClusterInvoker<T> {
//该方法会找一个Invoker，把invocation交给多个Invokers里的一个去发起RPC调用，其中loadbalance会实现负载均衡
public Result doInvoke(Invocation invocation, final List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
...
//2.AbstractClusterInvoker.invokeWithContext()方法会基于该invoker发起RPC调用，并拿到一个result
Result result = invokeWithContext(invoker, invocation);
if (le != null && logger.isWarnEnabled()) {
logger.warn("...", le);
}
success = true;
...
}
}
public class MockClusterInvoker<T> implements ClusterInvoker<T> {
//核心其实是是否启用降级机制调用doMockInvoke()
@Override
public Result invoke(Invocation invocation) throws RpcException {
...
//下面会调用AbstractCluster内部类ClusterFilterInvoker的invoke()方法，进行正常的RPC调用
result = this.invoker.invoke(invocation);
...
return result;
}
...
}
public class MigrationInvoker<T> implements MigrationClusterInvoker<T> {
//为什么会叫MigrationInvoker?
//因为MigrationInvoker有两个Invoker：一个是invoker，一个是serviceDiscoveryInvoker；
//执行这里的invoke()方法时会根据不同的条件去切换这两个invoker，将它们之一赋值给真正负责执行invoke()方法的currentAvailableInvoker；
//也就是有一个针对currentAvailableInvoker进行切换的过程(根据不同的条件来切换是invoker还是serviceDiscoveryInvoker)，所以migration就是从这里来的
@Override
public Result invoke(Invocation invocation) throws RpcException {
...
//下面会调用MockClusterInvoker.invoke()方法
return currentAvailableInvoker.invoke(invocation);
}
...
}
public class InvocationUtil {
...
public static Object invoke(Invoker<?> invoker, RpcInvocation rpcInvocation) throws Throwable {
...
//为什么要进行recreate？
//recreate是为了对拿到的结果进行一个拷贝，将拷贝出来的结果对象返回给业务方去使用
//这样Dubbo框架内部自己可以持有一个结果对象，避免了和业务方共享持有和访问，而产生相互的影响
return invoker.invoke(rpcInvocation).recreate();
}
}AsyncRpcResult的recreate()操作的逻辑如下，注意最后从CompletableFuture获取AppResponse时，会进行阻塞循环式获取，获取到值才返回。
csharp
public class AsyncRpcResult implements Result {
...
@Override
public Object recreate() throws Throwable {
RpcInvocation rpcInvocation = (RpcInvocation) invocation;
//对InvokeMode模式进行判断
if (InvokeMode.FUTURE == rpcInvocation.getInvokeMode()) {
//如果模式为FUTURE，则表示支持异步化，所以返回的就是一个future对象
//而这个future异步对象代表的就是一个异步化结果，此时可能有结果了也可能没有结果，这需要自己去获取
return RpcContext.getClientAttachment().getFuture();
} else if (InvokeMode.ASYNC == rpcInvocation.getInvokeMode()) {
//如果模式是ASYNC，则创建默认结果返回
return createDefaultValue(invocation).recreate();
}
//如果模式SYNC
return getAppResponse().recreate();
}
public Result getAppResponse() {
try {
//DubboInvoker.doInvoke()方法返回的AsyncRpcResult会封装一个CompletableFuture进去
//这里首先会做一个判断，如果CompletableFuture的isDone()方法返回true，则表示已经完成请求并拿到了响应
//响应结果会通过HeaderExchangeHandler.received()被放到CompletableFuture里面
if (responseFuture.isDone()) {//检测responseFuture是否已完成
//从CompletableFuture进行阻塞式循环获取AppResponse并进行返回
return responseFuture.get();
}
} catch (Exception e) {
// This should not happen in normal request process;
logger.error("Got exception when trying to fetch the underlying result from AsyncRpcResult.");
throw new RpcException(e);
}
//根据调用方法的返回值，生成默认值
return createDefaultValue(invocation);
}
...
}
//这是JDK的CompletableFuture
public class CompletableFuture<T> implements Future<T>, CompletionStage<T> {
//Waits if necessary for this future to complete, and then returns its result.
public T get() throws InterruptedException, ExecutionException {
Object r;
return reportGet((r = result) == null ? waitingGet(true) : r);
}
private Object waitingGet(boolean interruptible) {
...
while ((r = result) == null) {
...
}
...
}
...
}此外，在FilterChainBuilder的ClusterFilterChainNode的invoke()方法中，会对AsyncRpcResult添加一个回调。
scss
@SPI(value = "default", scope = APPLICATION)
public interface FilterChainBuilder {
class FilterChainNode<T, TYPE extends Invoker<T>, FILTER extends BaseFilter> implements Invoker<T> {
...
@Override
public Result invoke(Invocation invocation) throws RpcException {
Result asyncResult;
try {
InvocationProfilerUtils.enterDetailProfiler(invocation, () -> "Filter " + filter.getClass().getName() + " invoke.");
//比如consumer端处理时下面会调用ConsumerContextFilter的invoke()方法
//provider端处理时下面会最终调用AbstractProxyInvoker.invoke()方法
asyncResult = filter.invoke(nextNode, invocation);
} catch (Exception e) {
...
}
return asyncResult.whenCompleteWithContext((r, t) -> {
InvocationProfilerUtils.releaseDetailProfiler(invocation);
if (filter instanceof ListenableFilter) {
ListenableFilter listenableFilter = ((ListenableFilter) filter);
Filter.Listener listener = listenableFilter.listener(invocation);
try {
if (listener != null) {
if (t == null) {
listener.onResponse(r, originalInvoker, invocation);
} else {
listener.onError(t, originalInvoker, invocation);
}
}
} finally {
listenableFilter.removeListener(invocation);
}
} else if (filter instanceof FILTER.Listener) {
FILTER.Listener listener = (FILTER.Listener) filter;
if (t == null) {
listener.onResponse(r, originalInvoker, invocation);
} else {
listener.onError(t, originalInvoker, invocation);
}
}
});
}
}
...
}
public interface Result extends Serializable {
...
//Add a callback which can be triggered when the RPC call finishes.
//Just as the method name implies, this method will guarantee the callback being triggered under the same context as when the call was started
Result whenCompleteWithContext(BiConsumer<Result, Throwable> fn);
}7.Dubbo RPC请求对象如何进行封装
typescript
//实现了JDK反射机制里的InvocationHandler接口
public class InvokerInvocationHandler implements InvocationHandler {
@Override
public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
...
//创建RpcInvocation对象，后面会作为远程RPC调用的参数
//在consumer端进行RPC调用时，必须要封装一个RpcInvocation
//这个RpcInvocation会传递到provider端，provider端拿到请求数据后，也会封装一个RpcInvocation
RpcInvocation rpcInvocation = new RpcInvocation(
serviceModel,
method.getName(),
invoker.getInterface().getName(),
protocolServiceKey,
method.getParameterTypes(),
args
);
if (serviceModel instanceof ConsumerModel) {
rpcInvocation.put(Constants.CONSUMER_MODEL, serviceModel);
rpcInvocation.put(Constants.METHOD_MODEL, ((ConsumerModel) serviceModel).getMethodModel(method));
}
//调用invoke()方法发起远程调用，拿到AsyncRpcResult之后，调用recreate()方法获取响应结果(或是Future)
//下面的invoker其实就是装饰了MockClusterInvoker的MigrationInvoker
return InvocationUtil.invoke(invoker, rpcInvocation);
}
}
public class RpcInvocation implements Invocation, Serializable {
public RpcInvocation(ServiceModel serviceModel, String methodName, String interfaceName, String protocolServiceKey, Class<?>[] parameterTypes, Object[] arguments) {
this(null, serviceModel, methodName, interfaceName, protocolServiceKey,
parameterTypes, arguments, null, null, null, null);
}
public RpcInvocation(String targetServiceUniqueName, ServiceModel serviceModel, String methodName, String interfaceName, String protocolServiceKey, Class<?>[] parameterTypes, Object[] arguments, Map<String, Object> attachments, Invoker<?> invoker, Map<Object, Object> attributes, InvokeMode invokeMode) {
this.targetServiceUniqueName = targetServiceUniqueName;
this.serviceModel = serviceModel;
this.methodName = methodName;
this.interfaceName = interfaceName;
this.protocolServiceKey = protocolServiceKey;
this.parameterTypes = parameterTypes == null ? new Class<?>[0] : parameterTypes;
this.arguments = arguments == null ? new Object[0] : arguments;
this.attachments = attachments == null ? new HashMap<>() : attachments;
this.attributes = attributes == null ? Collections.synchronizedMap(new HashMap<>()) : attributes;
this.invoker = invoker;
initParameterDesc();
this.invokeMode = invokeMode;
}
...
}8.RPC调用链路中引入Filter链条部分
Filter会在ProtocolFilterWrapper中通过DefaultFilterChainBuilder的buildInvokerChain()方法构建好。
ini
-> ReferenceConfig#protocolSPI.refer(interfaceClass, curUrl)
-> Protocol$Adaptive.refer()
-> ProtocolSerializationWrapper.refer()
-> ProtocolFilterWrapper.refer()
-> builder.buildInvokerChain()
-> DefaultFilterChainBuilder.buildInvokerChain()
@Activate(order = 100)
public class ProtocolFilterWrapper implements Protocol {
@Override
public <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException {
if (UrlUtils.isRegistry(url)) {
//下面会调用ProtocolListenerWrapper.refer()方法
return protocol.refer(type, url);
}
FilterChainBuilder builder = getFilterChainBuilder(url);
return builder.buildInvokerChain(protocol.refer(type, url), REFERENCE_FILTER_KEY, CommonConstants.CONSUMER);
}
...
}
@Activate
public class DefaultFilterChainBuilder implements FilterChainBuilder {
//build consumer/provider filter chain
@Override
public <T> Invoker<T> buildInvokerChain(final Invoker<T> originalInvoker, String key, String group) {
Invoker<T> last = originalInvoker;
URL url = originalInvoker.getUrl();
List<ModuleModel> moduleModels = getModuleModelsFromUrl(url);
List<Filter> filters;
//通过SPI机制来获取Filter
if (moduleModels != null && moduleModels.size() == 1) {
filters = ScopeModelUtil.getExtensionLoader(Filter.class, moduleModels.get(0)).getActivateExtension(url, key, group);
} else if (moduleModels != null && moduleModels.size() > 1) {
filters = new ArrayList<>();
List<ExtensionDirector> directors = new ArrayList<>();
for (ModuleModel moduleModel : moduleModels) {
List<Filter> tempFilters = ScopeModelUtil.getExtensionLoader(Filter.class, moduleModel).getActivateExtension(url, key, group);
filters.addAll(tempFilters);
directors.add(moduleModel.getExtensionDirector());
}
filters = sortingAndDeduplication(filters, directors);
} else {
filters = ScopeModelUtil.getExtensionLoader(Filter.class, null).getActivateExtension(url, key, group);
}
//构建Filter链条
if (!CollectionUtils.isEmpty(filters)) {
for (int i = filters.size() - 1; i >= 0; i--) {
final Filter filter = filters.get(i);
final Invoker<T> next = last;
last = new CopyOfFilterChainNode<>(originalInvoker, next, filter);
}
return new CallbackRegistrationInvoker<>(last, filters);
}
return last;
}
...
}Filter会在AbstractCluster的ClusterFilterInvoker的invoke()方法中被调用：
比如ActiveLimitFilter是放在consumer端对并发进行控制的过滤器；
scss
-> InvokerInvocationHandler.invoke()
-> InvocationUtil.invoke()
-> invoker.invoke(rpcInvocation).recreate()
-> MigrationInvoker.invoke()
-> MockClusterInvoker.invoke()
-> AbstractCluster.ClusterFilterInvoker.invoke()
-> FilterChainBuilder.CallbackRegistrationInvoker.invoke()
-> FilterChainBuilder.CopyOfFilterChainNode.invoke()
-> ConsumerContextFilter.invoke()
...
-> ActiveLimitFilter.invoke()
...
-> AbstractClusterInvoker.invoke()
-> AbstractClusterInvoker.list()
-> AbstractDirectory.list()
-> DynamicDirectory.list()
-> RouterChain.route()
@Activate(group = CONSUMER, order = Integer.MIN_VALUE)
public class ConsumerContextFilter implements ClusterFilter, ClusterFilter.Listener {
@Override
public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException {
//RpcInvocation代表了一次RPC调用
//RpcStatus代表了对指定服务、方法调用的统计状态数据
//RpcContext代表了RPC调用过程中的一个上下文，也就是RPC相关的一些信息
RpcContext.RestoreServiceContext originServiceContext = RpcContext.storeServiceContext();
RpcContext.getServiceContext()//通过由当前线程绑定的一个数据空间作为它的RPC上下文
.setInvoker(invoker)//记录Invoker
.setInvocation(invocation)//记录Invocation，把当前这个RPC调用放到里面去，因为可能会有很多线程都在同时发起访问
.setLocalAddress(NetUtils.getLocalHost(), 0);//记录本地地址
RpcContext context = RpcContext.getClientAttachment();
context.setAttachment(REMOTE_APPLICATION_KEY, invoker.getUrl().getApplication());
if (invocation instanceof RpcInvocation) {
((RpcInvocation) invocation).setInvoker(invoker);//对RpcInvocation设置Invoker
}
...
//下面又会调用FilterChainBuilder的内部类CopyOfFilterChainNode的invoke()方法
return invoker.invoke(invocation);
}
...
}
//ActiveLimitFilter是放在consumer端对并发进行控制的过滤器
//在框架设计层面，或者对很多系统或者框架而言，都是必须要设计一个filter机制的
//这样通过filter机制，对一些核心操作，进行过滤和拦截，并在此基础上做一些增强性的操作
//以及允许我们自己去实现一些filter，通过配置项的配置，加入到它的filter链条去
@Activate(group = CONSUMER, value = ACTIVES_KEY)
public class ActiveLimitFilter implements Filter, Filter.Listener {
private static final String ACTIVE_LIMIT_FILTER_START_TIME = "active_limit_filter_start_time";
@Override
public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException {
//获得url对象
URL url = invoker.getUrl();
//获得方法名称
String methodName = invocation.getMethodName();
//计算获取最大并发数
int max = invoker.getUrl().getMethodParameter(methodName, ACTIVES_KEY, 0);
//获取该方法的状态信息，RpcStatus是RPC调用的状态数据，RpcStatus可以统计和获取指定接口方法的当前调用的状态数据
final RpcStatus rpcStatus = RpcStatus.getStatus(invoker.getUrl(), invocation.getMethodName());
//如果设置了consumer端的ActiveLimit数值，而此时针对目标接口的方法活跃调用次数已超过了设置值，则RpcStatus.beginCount()为false
//尝试并发度加一
if (!RpcStatus.beginCount(url, methodName, max)) {
//如果活跃调用次数超过了设置的阈值，此时只能进行wait等待，超时时间
long timeout = invoker.getUrl().getMethodParameter(invocation.getMethodName(), TIMEOUT_KEY, 0);
long start = System.currentTimeMillis();
long remain = timeout;
//加锁
synchronized (rpcStatus) {
//再次尝试并发度加一
while (!RpcStatus.beginCount(url, methodName, max)) {
try {
//等待并发度降低
rpcStatus.wait(remain);
} catch (InterruptedException e) {
//ignore
}
//检测是否超时
long elapsed = System.currentTimeMillis() - start;
remain = timeout - elapsed;
if (remain <= 0) {
throw new RpcException(RpcException.LIMIT_EXCEEDED_EXCEPTION, "... " + max);
}
}
}
}
//添加一个attribute
invocation.put(ACTIVE_LIMIT_FILTER_START_TIME, System.currentTimeMillis());
return invoker.invoke(invocation);
}
...
}9.Dubbo自实现ThreadLocal机制剖析
RpcContext中就大量使用了Dubbo自实现的Threadlocal机制，也就是InternalThreadLocal类，这个其实和Netty的FastThreadLocal一样的。
java
public class RpcContext {
private static final RpcContext AGENT = new RpcContext();
//use internal thread local to improve performance
private static final InternalThreadLocal<RpcContextAttachment> SERVER_LOCAL = new InternalThreadLocal<RpcContextAttachment>() {
protected RpcContextAttachment initialValue() {
return new RpcContextAttachment();
}
};
private static final InternalThreadLocal<RpcContextAttachment> CLIENT_ATTACHMENT = new InternalThreadLocal<RpcContextAttachment>() {
protected RpcContextAttachment initialValue() {
return new RpcContextAttachment();
}
};
private static final InternalThreadLocal<RpcContextAttachment> SERVER_ATTACHMENT = new InternalThreadLocal<RpcContextAttachment>() {
protected RpcContextAttachment initialValue() {
return new RpcContextAttachment();
}
};
private static final InternalThreadLocal<RpcServiceContext> SERVICE_CONTEXT = new InternalThreadLocal<RpcServiceContext>() {
protected RpcServiceContext initialValue() {
return new RpcServiceContext();
}
};
//use by cancel call
private static final InternalThreadLocal<CancellationContext> CANCELLATION_CONTEXT = new InternalThreadLocal<CancellationContext>() {
protected CancellationContext initialValue() {
return new CancellationContext();
}
};
...
}10.Consumer上下文处理过滤器深入剖析
Consumer上下文处理过滤也就是ConsumerContextFilter：
scss
@Activate(group = CONSUMER, order = Integer.MIN_VALUE)
public class ConsumerContextFilter implements ClusterFilter, ClusterFilter.Listener {
private Set<PenetrateAttachmentSelector> supportedSelectors;
public ConsumerContextFilter(ApplicationModel applicationModel) {
//初始化Consumer上下文过滤器时，就会在这里通过SPI机制先拿到接口ExtensionLoader
//然后再通过ExtensionLoader拿到该接口的所有实现类，放到supportedSelectors集合
ExtensionLoader<PenetrateAttachmentSelector> selectorExtensionLoader = applicationModel.getExtensionLoader(PenetrateAttachmentSelector.class);
supportedSelectors = selectorExtensionLoader.getSupportedExtensionInstances();
}
@Override
public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException {
//RpcInvocation代表了一次RPC调用
//RpcStatus代表了对指定服务、方法调用的统计状态数据
//RpcContext代表了RPC调用过程中的一个上下文，也就是RPC相关的一些信息
RpcContext.RestoreServiceContext originServiceContext = RpcContext.storeServiceContext();
try {
RpcContext.getServiceContext()//通过由当前线程绑定的一个数据空间作为它的RPC上下文
.setInvoker(invoker)//记录Invoker
.setInvocation(invocation)//记录Invocation，把当前这个RPC调用放到里面去，因为可能会有很多线程都在同时发起访问
.setLocalAddress(NetUtils.getLocalHost(), 0);//记录本地地址
RpcContext context = RpcContext.getClientAttachment();
context.setAttachment(REMOTE_APPLICATION_KEY, invoker.getUrl().getApplication());
if (invocation instanceof RpcInvocation) {
((RpcInvocation) invocation).setInvoker(invoker);//对RpcInvocation设置Invoker
}
if (CollectionUtils.isNotEmpty(supportedSelectors)) {
//遍历supportedSelectors集合，集合的元素就是PenetrateAttachmentSelector接口的一个实现类的实例
for (PenetrateAttachmentSelector supportedSelector : supportedSelectors) {
Map<String, Object> selected = supportedSelector.select();
if (CollectionUtils.isNotEmptyMap(selected)) {
//给RpcInvocation添加一个ObjectAttachments
((RpcInvocation) invocation).addObjectAttachments(selected);
}
}
} else {
((RpcInvocation) invocation).addObjectAttachments(RpcContext.getServerAttachment().getObjectAttachments());
}
Map<String, Object> contextAttachments = RpcContext.getClientAttachment().getObjectAttachments();
if (CollectionUtils.isNotEmptyMap(contextAttachments)) {
((RpcInvocation) invocation).addObjectAttachments(contextAttachments);
}
//pass default timeout set by end user (ReferenceConfig)
//检测是否超时
Object countDown = context.getObjectAttachment(TIME_COUNTDOWN_KEY);
if (countDown != null) {
TimeoutCountDown timeoutCountDown = (TimeoutCountDown) countDown;
if (timeoutCountDown.isExpired()) {
return AsyncRpcResult.newDefaultAsyncResult(new RpcException(RpcException.TIMEOUT_TERMINATE, "..."), invocation);
}
}
//进行removeServerContext，这与上面的serviceContext不一样
RpcContext.removeServerContext();
//下面会调用FilterChainBuilder的内部类CopyOfFilterChainNode的invoke()方法
return invoker.invoke(invocation);
} finally {
//执行完毕后会对线程对应的RpcContent进行释放和清空处理，相当于对RPC调用的数据和资源的清理和释放
RpcContext.restoreServiceContext(originServiceContext);
}
}
...
}11.RpcInvocation在调用链路中的流转分析
其实就是如下所示，其中HeaderExchangeChannel的request()方法里的request就是RpcInvocation。
scss
-> InvokerInvocationHandler.invoke()
-> InvocationUtil.invoke()
-> invoker.invoke(rpcInvocation).recreate()
-> MigrationInvoker.invoke()
-> MockClusterInvoker.invoke()
-> AbstractCluster.ClusterFilterInvoker.invoke()
-> FilterChainBuilder.CallbackRegistrationInvoker.invoke()
-> FilterChainBuilder.CopyOfFilterChainNode.invoke()
-> ConsumerContextFilter.invoke()
-> ActiveLimitFilter.invoke()
...
-> AbstractClusterInvoker.invoke()
-> FailoverClusterInvoker.doInvoke()
-> AbstractClusterInvoker.select()
-> AbstractClusterInvoker.doSelect()
-> AbstractLoadBalance.select()
-> RandomLoadBalance.doSelect()
-> AbstractClusterInvoker.invokeWithContext()
-> ListenerInvokerWrapper.invoke()
-> AbstractInvoker.invoke()
-> AbstractInvoker.doInvokeAndReturn()
-> DubboInvoker.doInvoke()
-> DubboInvoker.doInvoke()#currentClient.request()
-> ReferenceCountExchangeClient.request()
-> HeaderExchangeClient.request()
-> HeaderExchangeChannel.request()
-> HeaderExchangeChannel.request()#channel.send()
-> AbstractPeer.send()
-> AbstractClient.send()
-> NettyChannel.send()
-> channel.writeAndFlush()
