一、网关协议基础探秘
在当今复杂的网络环境中，网关协议就如同交通枢纽的指挥系统，对于网络的正常运行起着至关重要的作用。它负责在不同的网络区域之间传递和转换数据，确保信息能够准确无误地到达目的地。无论是企业内部网络与外部网络的连接，还是不同自治系统之间的通信，网关协议都扮演着不可或缺的角色。接下来，让我们深入了解网关协议的基本概念、作用以及分类。
1.1 网关协议概念
网关协议，简单来说，就是网关之间交换路由信息的协议。在互联网中，路由器也被称为 IP 网关，它们执行着复杂的路由算法，这就需要大量且及时的路由信息来支持。而网关协议正是为了满足这一需求而存在的，它使得各个网关能够相互交流，共享路由信息，从而为数据的传输提供准确的路径指引。
例如，在一个大型企业网络中，存在多个子网，每个子网都有自己的路由器（网关）。这些路由器需要知道如何将数据包转发到其他子网或外部网络，通过网关协议，它们可以交换彼此的路由信息，了解整个网络的拓扑结构，进而实现高效的数据传输。
1.2 网关协议作用
网关协议的作用主要体现在以下几个方面：
- 实现路由器间路由信息交换：不同的路由器通过网关协议相互通信，分享自己所知道的网络可达信息。这就好比各个城市的交通枢纽之间相互交流道路状况和交通信息，使得车辆能够选择最佳的行驶路线。在网络中，路由器通过交换路由信息，能够了解到不同网络地址的位置和可达方式。
- 更新和修改路由器路由表：根据接收到的路由信息，路由器会更新和修改自身的路由表。路由表就像是路由器的 "导航地图"，记录着到达各个网络目的地的最佳路径。当网络拓扑发生变化或者有新的路由信息时，网关协议会帮助路由器及时更新这张 "地图"，确保数据能够始终沿着最优路径传输。
- 维护转发表：在一些情况下，路由器还需要维护转发表。转发表是基于路由表生成的，用于快速查找和转发数据包。网关协议通过对路由信息的处理，协助路由器维护转发表，提高数据包转发的效率。
1.3 网关协议分类总览
网关协议主要分为两大类：内部网关协议（Interior Gateway Protocol，IGP）和外部网关协议（Exterior Gateway Protocol，EGP）。
- 内部网关协议（IGP）：用于自治系统（Autonomous System，AS）内部的网关之间交换路由信息。自治系统是由同构型的网关连接的互联网，通常由一个网络管理中心控制。常见的内部网关协议包括路由信息协议（RIP）、开放最短路径优先协议（OSPF）、中间系统到中间系统的协议（IS - IS）、内部网关路由协议（IGRP）、增强的 IGRP 协议（EIGRP）等。
- 外部网关协议（EGP）：用于不同自治系统中的网关之间交换路由信息。早期的外部网关协议是 EGP，而目前最新的是边界网关协议（Border Gateway Protocol，BGP）。

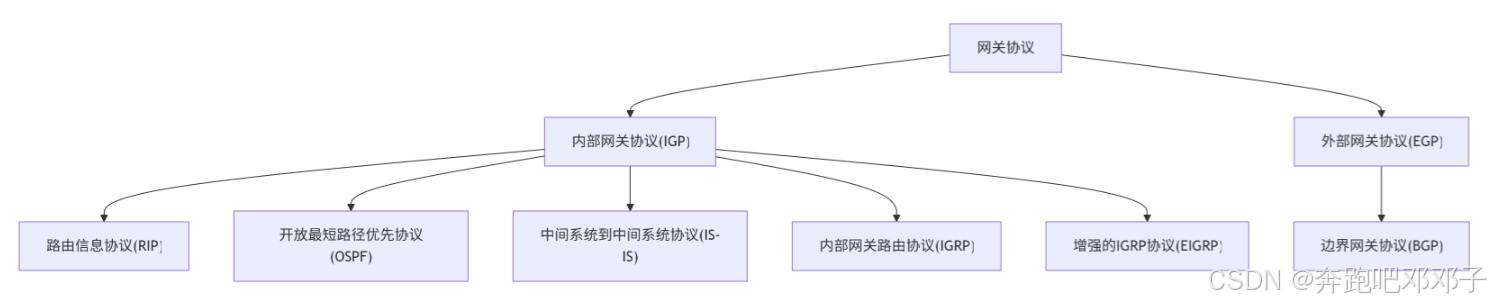

绘制网关协议分类关系图如下：
通过以上分类和关系图，我们可以清晰地了解网关协议的整体架构，为后续深入学习各种具体的网关协议奠定基础。
二、内部网关协议（IGP）深度解析
内部网关协议（IGP）在自治系统内部起着至关重要的作用，它负责在自治系统内的各个路由器之间交换路由信息，确保数据包能够在内部网络中高效传输。不同类型的 IGP 协议具有各自独特的特点和适用场景，下面我们将深入探讨几种常见的 IGP 协议。
2.1 距离矢量协议
距离矢量协议以 RIP（Routing Information Protocol，路由信息协议）为典型代表。它的工作原理基于 "距离矢量" 算法，路由器仅与相邻的路由器交换信息，并且在交换时会将自己的整个路由表发送给邻居。
RIP 使用跳数（hop count）作为度量标准来衡量到达目标网络的距离。所谓跳数，就是数据包从源网络到达目标网络所经过的路由器的数量。例如，从路由器 A 到目标网络，中间经过了 3 台路由器，那么跳数就是 3。RIP 规定最大跳数为 15 跳，当跳数达到 16 跳时，则认为该网络不可达。这就像是你要去一个地方，每经过一个路口（路由器）就记为一跳，如果经过 15 个路口还没到达，就认为这个地方太远了，去不了。
RIP 的更新方式是定期更新，默认情况下，每 30 秒路由器会向邻居发送一次路由更新信息。在更新时，路由器会将自己的整个路由表发送给邻居，邻居根据收到的信息更新自己的路由表。例如，有路由器 R1 和 R2 相邻，R1 每 30 秒就会把自己知道的所有网络路径信息（路由表）发送给 R2，R2 收到后，会根据这些信息来调整自己的路由表。如果 R2 发现 R1 提供了一条到某个网络的更短路径（跳数更少），就会更新自己的路由表，选择这条新路径。
由于 RIP 的这些特点，它比较适用于小型网络。在小型网络中，网络拓扑结构相对简单，路由信息的变化也较少，RIP 能够很好地工作。而且，它的配置和管理相对简单，成本较低。但是，在大型网络中，RIP 的缺点就会暴露出来。因为它的最大跳数限制，可能导致无法找到最优路径；并且定期更新整个路由表的方式，会占用大量的网络带宽，影响网络性能。
2.2 链路状态协议
链路状态协议以 OSPF（Open Shortest Path First，开放最短路径优先）为代表。它的工作原理与距离矢量协议有很大不同。
首先，OSPF 路由器会通过发送 Hello 报文来发现邻居路由器。就像在一个陌生的环境中，大家通过打招呼来认识彼此。当两台路由器相互收到对方的 Hello 报文后，就会建立起邻居关系。
然后，路由器会将自己的链路状态信息（包括接口的 IP 地址、掩码、所连接的网络类型、连接的邻居等）封装成链路状态通告（LSA，Link State Advertisement），并通过泛洪（Flooding）的方式将 LSA 发送给所有邻居。邻居收到 LSA 后，会再转发给它们的邻居，直到整个区域内的所有路由器都收到相同的 LSA。这就好比一个消息在人群中迅速传播，每个人都把消息传递给周围的人，最终所有人都知道了这个消息。
接着，每台路由器都会根据收到的 LSA 构建一个完整的链路状态数据库（LSDB，Link State Database），这个数据库包含了整个区域的网络拓扑信息。可以把 LSDB 想象成一幅详细的地图，记录了网络中各个节点（路由器）和链路的情况。
最后，路由器使用 Dijkstra 算法，以自己为根节点，在链路状态数据库上计算出到达每个目标网络的最短路径，并将这些路径添加到路由表中。比如，你要从家去一个陌生的地方，你手上有一幅详细的地图（LSDB），然后你通过某种算法（Dijkstra 算法）在地图上找到了从家到目的地的最短路线（路由表）。
OSPF 的收敛速度快，这是因为当网络拓扑发生变化时，路由器会立即发送 LSA 通告这种变化，其他路由器收到后会迅速更新自己的链路状态数据库，并重新计算路由，能够快速适应网络的变化。而且，它采用区域划分的方式，将大型网络划分为多个小区域，减少了 LSA 的泛洪范围，降低了对网络带宽和路由器资源的消耗，所以非常适用于大中型网络。在大中型网络中，网络拓扑复杂，对路由协议的性能要求较高，OSPF 能够满足这些需求，确保网络的高效运行。
2.3 混合型协议
EIGRP（Enhanced Interior Gateway Routing Protocol，增强型内部网关路由协议）是一种混合型协议，由 Cisco 公司私有。它结合了距离矢量和链路状态协议的优点，具有许多出色的特性。
EIGRP 通过协议相关模块（PDM，Protocol Dependent Module）支持多种网络层协议，如 IP、IPX、AppleTalk 等，这使得它在多种网络环境中都能发挥作用。
在邻居发现方面，EIGRP 路由器之间通过发送 Hello 报文来建立和维护邻居关系。只有满足收到 Hello 包或 ACK、匹配的 AS 号以及相同的度量（K 值）这三个条件，才能建立邻居关系。
EIGRP 使用可靠传输协议（RTP，Reliable Transport Protocol）来确保消息的可靠传输，保证了路由信息的准确交换。
它采用弥散更新算法（DUAL，Diffusing Update Algorithm）来选择最佳路径。DUAL 算法具有快速收敛的特性，能够在网络拓扑发生变化时，迅速计算出最优路径，避免了路由环路的产生。例如，当网络中某条链路出现故障时，DUAL 算法可以快速找到备份路径，使网络能够快速恢复正常通信。
EIGRP 还支持可变长子网掩码（VLSM，Variable Length Subnet Masking）和路由汇总，这使得它能够更灵活地进行网络规划和管理，减少路由表的条目数量，提高路由查找效率。
此外，EIGRP 只在路由的路径和度量发生变化时才做部分更新，减少了带宽占用，提高了网络资源的利用效率。综上所述，EIGRP 凭借其快速收敛、高效利用网络资源等特性，在 Cisco 网络环境中得到了广泛应用。
三、外部网关协议（EGP）探秘
外部网关协议（EGP）在不同自治系统之间的网络通信中扮演着关键角色，它负责在自治系统之间交换路由信息，确保数据包能够在全球范围内的不同网络之间准确传输。接下来，我们将深入探讨目前主要的外部网关协议 ------ 边界网关协议（BGP）。
3.1 BGP 协议详解
边界网关协议（BGP，Border Gateway Protocol）是目前互联网中广泛使用的外部网关协议 ，用于不同自治系统（AS）之间的路由选择和信息交换。它的出现解决了不同自治系统之间路由策略复杂、网络规模庞大等问题，使得互联网能够高效稳定地运行。
BGP 的工作原理基于路径矢量算法，它与距离矢量算法和链路状态算法有所不同。BGP 路由器之间通过交换路径矢量信息来建立和维护路由表。每个 BGP 发言者（运行 BGP 协议的路由器）会记录到达目标网络所经过的自治系统路径（AS 路径）。当一个 BGP 发言者接收到路由信息时，它会检查 AS 路径，避免出现路由环路。例如，如果一个路由信息的 AS 路径中包含了自己所在的 AS 号，那么这个路由信息就会被丢弃，因为这意味着存在环路。
BGP 在互联网中不同自治系统间路由起着至关重要的作用。互联网由众多的自治系统组成，每个自治系统都有自己的内部网络结构和路由策略。BGP 能够在这些不同的自治系统之间协调路由信息，确保数据包能够找到从源自治系统到目标自治系统的最佳路径。比如，当一个用户在国内访问国外的网站时，数据包需要经过多个不同的自治系统，BGP 会根据各个自治系统之间的连接情况、网络状况等因素，选择最优的传输路径，保证用户能够快速、稳定地访问到目标网站。
此外，BGP 支持丰富的路由策略，这使得网络管理员可以根据实际需求对路由进行灵活控制。例如，可以根据网络流量、链路带宽、网络延迟等因素来调整路由选择，实现流量工程和负载均衡。还可以通过设置路由策略来满足一些特殊的需求，如安全策略、商业策略等。比如，企业可以通过 BGP 路由策略，将重要业务的流量引导到更稳定、更高速的链路上去，确保业务的正常运行。
3.2 BGP 协议的关键特性
BGP 具有多个关键特性，这些特性共同保证了其在复杂网络环境中的高效运行。
- 基于 TCP 连接：BGP 使用 TCP 协议的 179 端口来建立连接，这确保了 BGP 通信的可靠性。通过 TCP 的可靠传输机制，BGP 可以在不同的自治系统之间稳定地交换路由信息，避免了数据丢失和乱序的问题。就像在邮寄重要信件时，使用了可靠的快递服务，确保信件能够准确无误地送达收件人手中。
- 丰富的路由属性 ：BGP 拥有一系列重要的路由属性，如 ORIGIN、AS_PATH、NEXT_HOP 等。
- ORIGIN：用于标识路由的起源，它表明这条路由是如何成为 BGP 路由的。例如，是通过网络宣告（network 命令）、路由引入（import - route 命令）还是其他方式。不同的起源方式可能会影响路由的优先级和可信度。
- AS_PATH：记录了路由经过的自治系统序列。这个属性不仅用于防止路由环路，还在路由选择过程中起到重要作用。通常，路由器会优先选择 AS_PATH 较短的路由，因为这意味着数据包经过的自治系统较少，传输路径更短，延迟可能更低。
- NEXT_HOP：指向下一跳路由器的地址。在 BGP 路由中，准确的下一跳信息对于数据包的转发至关重要。它告诉路由器将数据包发送到哪个邻居路由器，以便继续传输到目标网络。
- 支持路由策略和过滤：BGP 允许网络管理员根据各种条件制定路由策略，对路由进行灵活的控制和管理。例如，可以根据源 IP 地址、目的 IP 地址、自治系统号等条件来决定是否接收、发布或修改某条路由。同时，BGP 还支持路由过滤，通过设置过滤规则，可以阻止某些不必要或不安全的路由信息进入本自治系统，提高网络的安全性和稳定性。比如，企业可以通过路由过滤，阻止来自某些高风险地区的网络流量进入企业内部网络。
绘制 BGP 协议关键特性关系图如下：
通过这些关键特性，BGP 能够适应复杂多变的网络环境，为不同自治系统之间的通信提供高效、可靠的路由服务。
四、网关协议在软考中的实战攻略
4.1 软考中网关协议考点分析
在软考中级网络工程师考试中，网关协议是一个重要的考查点，涉及选择题、填空题、案例分析题和配置题等多种题型，分布在综合知识（上午场）和应用技术（下午场）两个科目中。
在选择题中，常常考查网关协议的基本概念、特点、工作原理以及不同协议之间的对比。例如，可能会问 "以下哪种协议属于内部网关协议？""RIP 协议使用的度量标准是什么？""OSPF 协议与 RIP 协议相比，主要优势是什么？" 这类题目主要测试考生对网关协议基础知识的掌握程度。
填空题则侧重于对关键知识点的准确记忆，比如 "BGP 协议使用的 TCP 端口号是_____""OSPF 协议中用于发现邻居的报文是_____" 等，要求考生对重要的协议细节有清晰的认识。
案例分析题通常会给出一个实际的网络场景，要求考生根据场景中描述的网络问题，运用网关协议的知识进行分析和解决。比如，给出一个企业网络的拓扑结构和故障现象，让考生判断是否是由于网关协议配置错误导致的问题，并提出解决方案；或者要求考生根据企业的网络需求，选择合适的网关协议并说明理由。
配置题主要考查考生对网关协议配置命令的熟悉程度。例如，要求考生写出在路由器上配置 RIP 协议、OSPF 协议或 BGP 协议的具体命令，包括网络宣告、邻居配置、路由策略设置等方面。这需要考生不仅要理解协议原理，还要熟练掌握实际的配置操作。
4.2 备考技巧与方法
- 建立分类框架：将网关协议按照内部网关协议（IGP）和外部网关协议（EGP）进行分类，然后再细分各类协议下的具体协议，如 IGP 中的 RIP、OSPF 等，EGP 中的 BGP 等。针对每个具体协议，梳理其概念、工作原理、特点、适用场景、配置命令等内容，形成一个清晰的知识框架，便于记忆和理解。
- 对比记忆关键协议：对于容易混淆的协议，如 RIP 和 OSPF，通过对比它们的工作原理、度量标准、收敛速度、适用网络规模等关键特性，加深记忆。例如，RIP 基于距离矢量算法，以跳数为度量，收敛速度慢，适用于小型网络；而 OSPF 基于链路状态算法，综合考虑带宽等因素，收敛速度快，适用于大中型网络。通过这样的对比，能够更准确地把握每个协议的特点。
- 掌握协议特性数字：一些协议的关键数字，如 RIP 的最大跳数 15、BGP 使用的 TCP 端口号 179 等，要牢记。这些数字在考试中经常出现，准确记忆可以快速解答相关题目。
- 理解应用场景：深入理解每种网关协议在实际网络中的应用场景，例如 BGP 在不同自治系统之间实现路由信息交换，用于互联网服务提供商之间的网络互联；OSPF 适用于大中型企业网络内部的路由管理等。通过理解应用场景，可以更好地理解协议的作用和优势，在案例分析题中能够更准确地运用知识。
- 通过实验验证：利用网络模拟器，如华为 eNSP、GNS3 等，搭建网络实验环境，亲自配置各种网关协议，观察协议的运行过程和效果。通过实验，不仅可以加深对协议原理的理解，还能熟悉配置命令和操作流程，提高实际动手能力，这对于应对配置题和案例分析题非常有帮助。
- 分析历年真题：认真研究历年软考真题中关于网关协议的题目，了解出题规律和考查重点。通过做真题，熟悉不同题型的解题思路和方法，发现自己的薄弱环节，有针对性地进行复习和强化训练。
4.3 典型考题解析
题目：在一个由多个路由器组成的网络中，部分路由器运行 RIP 协议，部分运行 OSPF 协议。已知 RIP 路由器 R1 的路由表中有一条到目标网络 192.168.1.0/24 的路由，跳数为 3；OSPF 路由器 R2 也有一条到该目标网络的路由，度量值为 100（假设 OSPF 度量值与带宽相关）。当 R1 和 R2 通过某种方式实现路由信息共享后，网络中的路由器会选择哪条路由到达目标网络 192.168.1.0/24？请说明原因。
解题思路 ：
首先，明确 RIP 和 OSPF 协议的度量标准不同。RIP 使用跳数，跳数越少认为路径越好；OSPF 使用综合考虑带宽等因素的度量值，度量值越小路径越好。
然后，分析题目中给出的信息，R1 的路由跳数为 3，R2 的路由度量值为 100。
由于 RIP 和 OSPF 属于不同的路由协议，它们之间进行路由信息共享时，需要考虑路由的管理距离（Administrative Distance）。管理距离是一个表示路由可信度的值，值越小表示路由越可信。在默认情况下，RIP 的管理距离是 120，OSPF 的管理距离是 110。
因为 OSPF 的管理距离小于 RIP 的管理距离，所以 OSPF 的路由更可信。即使 RIP 的跳数看起来较少，但由于 OSPF 的路由可信度更高，网络中的路由器会选择 OSPF 路由器 R2 提供的路由到达目标网络 192.168.1.0/24。

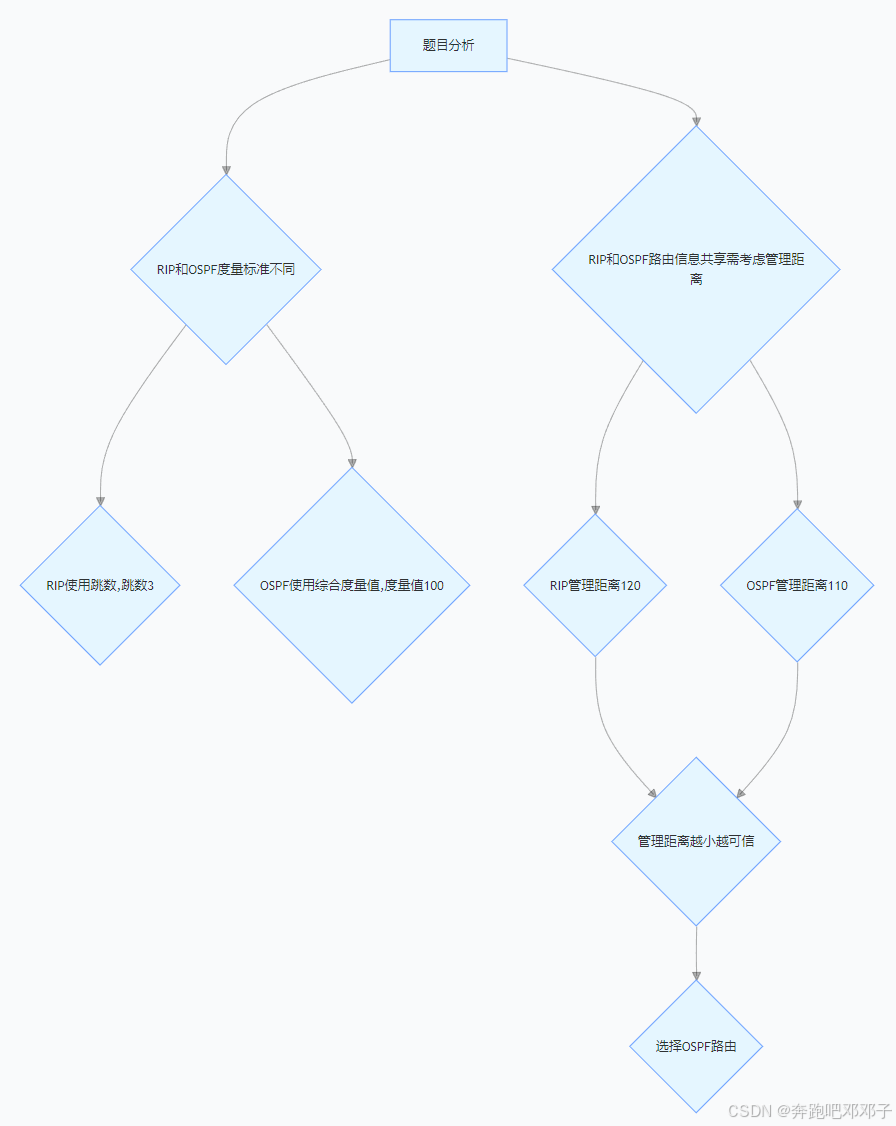

绘制解题思路图如下：
通过这样的分析和解题思路图，能够清晰地展示解决这类问题的思考过程，帮助考生更好地掌握答题技巧，提高解题能力。
五、总结与展望
网关协议作为网络通信的关键组成部分，在软考中级网络工程师考试以及实际网络工程领域都占据着举足轻重的地位。
在软考中，网关协议涵盖了丰富的考点，从内部网关协议如 RIP、OSPF、EIGRP，到外部网关协议 BGP，涉及协议的概念、工作原理、特点、配置以及在不同网络场景中的应用等多个方面。通过对这些知识点的学习和掌握，考生不仅能够在考试中取得优异成绩，更能为未来从事网络工程相关工作奠定坚实的理论基础。
在实际网络工程中，网关协议的正确选择和配置直接影响着网络的性能、稳定性和可靠性。不同的网络环境和需求需要适配不同的网关协议，例如小型网络可能更适合简单易用的 RIP 协议，而大中型企业网络则通常会选择收敛速度快、可扩展性强的 OSPF 协议；在不同自治系统之间的网络互联中，BGP 协议则发挥着核心作用，确保全球范围内的网络通信畅通无阻。
随着网络技术的飞速发展，如 5G、物联网、云计算等新兴技术的不断涌现，网络的规模和复杂性将持续增加，这也对网关协议提出了更高的要求。未来，网关协议可能会朝着更加智能化、高效化、安全化的方向发展，以适应不断变化的网络需求。例如，在软件定义网络（SDN）环境下，网关协议可能需要与 SDN 控制器紧密协作，实现网络资源的动态调配和优化；在物联网场景中，网关协议需要支持更多种类的设备接入和通信协议转换，保障海量设备之间的互联互通。
对于致力于在网络工程领域发展的读者来说，深入学习和实践网关协议知识是必不可少的。不仅要熟练掌握各种网关协议的基本原理和配置方法，还要关注网络技术的发展动态，不断学习和探索新的知识和技能，将理论知识与实际应用紧密结合，在实践中积累经验，提升自己解决实际网络问题的能力。只有这样，才能在未来的网络工程领域中立足，为构建更加高效、稳定、安全的网络环境贡献自己的力量。
