Cesium应用（二）：基于heatmap.js 的全球气象可视化实现方案

引言：在气象数据可视化领域，全球尺度的气象要素（如气压、浪高、降水量等）展示一直是个技术难点------既要保证数据的空间连续性，又要兼顾渲染性能与视觉效果。本文将分享基于Cesium引擎与heatmap.js实现全球气象可视化的完整思路，包括方案选型、核心实现及优化方向，希望能为类似需求提供参考。

一、需求与挑战

核心需求

实现全球范围的气象水文信息可视化，具体涵盖：

• 气压、浪高、降水量等大气要素
• 能见度、海表温度、海水温度等水文要素
• 以热力图形式直观呈现数值分布（基于经纬度坐标映射颜色）

技术挑战

在方案设计初期，我们面临两个关键问题：

1. 渲染方式选择 ：使用heatmap.js进行插值渲染时，需确定基于Cesium的Entity还是Primitive实现全球覆盖
2. 性能与精度平衡：全球数据量庞大（如1°分辨率网格约4万+点），如何避免加载卡顿与渲染延迟

二、方案探索：3D与2D的取舍

在正式开发前，我们先对3D和2D两种渲染方案进行了技术验证，最终根据实际场景选择了更优解。

1. 3D渲染方案：理想与现实的差距

思路 ：通过网格计算将每个经纬度点的数值转换为高度，结合纹理渲染实现高低起伏的3D热力效果（类似地形可视化）。
优势 ：视觉冲击力强，能直观体现数值的空间差异。
瓶颈：

• 全球范围计算复杂：当渲染范围覆盖全球或数据量超10000点时，网格拓扑计算与纹理映射的复杂度呈指数级增长，单帧渲染耗时可超过10秒
• 180°经线处理困难：在东西半球分界（-180°/180°经线）处，包围球计算与坐标归一化易出现断层，导致视觉割裂
• 动态更新性能差 ：数据变化时需重新计算网格与纹理，主线程阻塞严重，无法满足实时性要求 结论：因性能与兼容性问题，3D方案仅适用于小范围高精度场景，全球尺度下放弃此方案。

2. 2D渲染方案：权衡后的选择

2D方案虽视觉效果略逊于3D，但在全球范围的稳定性与性能上更具优势。其核心思路是：用heatmap.js在Canvas上渲染热力图，将生成的图像作为Cesium实体的材质，实现全球覆盖。

三、2D方案实现细节 ### 1. 全球覆盖实体的选择：Primitive vs Entity

要实现无拼接、无锯齿的全球覆盖，需选择合适的Cesium实体承载热力图材质。我们测试了两种载体：

• 球（Sphere）：因经纬度与球面纹理映射复杂（需处理极坐标畸变），放弃
• 矩形（Rectangle） ：平面坐标映射简单，但需解决180°经线锯齿问题
  关键发现：
• 使用Entity渲染矩形时，-180°/180°经线处会出现随地球转动的锯齿线（因Entity内部坐标转换逻辑导致） - 改用Primitive渲染矩形可避免此问题（直接操作WebGL底层绘制，坐标精度更高）
• 核心代码（创建矩形Primitive）：

_createRectangle(canvas) {
    this.primitive = new cesium.Primitive({
        geometryInstances: new cesium.GeometryInstance({
            geometry: new cesium.RectangleGeometry({
                rectangle: cesium.Rectangle.fromDegrees(
                    GEO_BOUNDS.minLon,
                    GEO_BOUNDS.minLat,
                    GEO_BOUNDS.maxLon,
                    GEO_BOUNDS.maxLat
                ),
                vertexFormat: cesium.EllipsoidSurfaceAppearance.VERTEX_FORMAT,
                height: 0 // 矩形高度
            }),
            id: 'rectanglePrimitive'
        }),
        appearance: new cesium.EllipsoidSurfaceAppearance({
            material: new cesium.Material({
                fabric: {
                    type: 'Image',
                    uniforms: {
                        image: canvas// 图片路径
                    }
                },
                translucent: true // 如果图片有透明部分，设为true
            })
        }),
        show: false // 是否显示
    });
    this.viewer.scene.primitives.add(this.primitive)
}

2. 数据处理：经纬度与Canvas的映射逻辑

热力图需在Canvas上绘制，而气象数据以经纬度（-180 ~ 180°，-90~90°）表示，需解决两个核心问题：

（1）Canvas尺寸设计

参考Cesium全球影像的比例（2:1），选择5400×2700像素（宽高比2:1），确保经纬度映射无拉伸。

（2）坐标映射函数 将经纬度转换为Canvas像素坐标，关键代码：

// 数据映射，将0-360°和-90°-90°映射到5400 * 2700的画布上
_latLngToXY(lon, lat) {
    // 经度从0-360转换为-180-180
    let adjustedLng = lon > 180 ? lon - 360 : lon;

    // 限制经纬度在有效范围
    // adjustedLng = Math.max(GEO_BOUNDS.minLon, Math.min(GEO_BOUNDS.maxLon, adjustedLng));
    // lat = Math.max(GEO_BOUNDS.minLat, Math.min(GEO_BOUNDS.maxLat, lat));

    // 计算坐标
    const x = ((adjustedLng - GEO_BOUNDS.minLon) / (GEO_BOUNDS.maxLon - GEO_BOUNDS.minLon)) * MAP_WIDTH;
    const y = ((GEO_BOUNDS.maxLat - lat) / (GEO_BOUNDS.maxLat - GEO_BOUNDS.minLat)) * parseInt(MAP_WIDTH / 2);

    return {
        x: Math.round(x),
        y: Math.round(y)
    };
}

（3）解决180°经线拼接问题

当数据点靠近180°经线时，热力图可能出现断裂。解决方案：对每个点添加±360°经度的"镜像点"，模拟全球连续效果：

// 数据处理
_generateGlobalTemperatureData(data) {
    const dataPoints = [];
    const values = [];

    for (let i = 0; i < data.length; i++) {
       let { lat, lon, value } = data[i];
        values.push(value);
        let adjustedLon = lon > 180 ? lon - 360 : lon;

        // 1. 添加原始点
        const originalPoint = this._latLngToXY(adjustedLon, lat);
        dataPoints.push({ ...originalPoint, value });
		// 2. 添加由侧扩展点（+360°经度，对应画布右侧外部，模拟左侧区域的延续）
        const rightExtendedPoint = this._latLngToXY(adjustedLon + 360, lat); // 经度+360，落在画布右侧外
        dataPoints.push({ ...rightExtendedPoint, value });

        // 3. 添加左侧扩展点（-360°经度，对应画布左侧外部，模拟右侧区域的延续）
        const leftExtendedPoint = this._latLngToXY(adjustedLon - 360, lat); // 经度-360，落在画布左侧外
        dataPoints.push({ ...leftExtendedPoint, value });
    }

    // 计算数据范围（增强对比度）
    const min = values.length > 0 ? Math.min(...values) : 0;
    const max = values.length > 0 ? Math.max(...values) : 0;

    return { min: min, max: max, data: dataPoints };
}

3. 热力图渲染与集成

使用heatmap.js在Canvas上渲染处理后的数据，再将Canvas作为材质赋予矩形Primitive：

（1）创建热力图容器

_createHeatmapContainer() {
	const el = document.createElement('div')
	el.style.width = `${MAP_WIDTH}px`
	el.style.height = `${parseInt(MAP_WIDTH / 2)}px`
	el.style.display = "none"
	document.body.appendChild(el);
	return el
}

（2）渲染热力图并导出

_createHeatMapImage(el) {
	this.heatmap = h337.create({
		container: el,
		radius: this.radius,
		maxOpacity: this.maxOpacity,
		minOpacity: this.minOpacity,
		blur: this.blur,
		gradient: this.gradient
	})
	const data = this._generateGlobalTemperatureData(this.data)
	this.heatmap.setData(data)
	return this.heatmap.getDataURL()
}

4. 功能封装 将上述逻辑封装为createHeatMap类，便于复用与扩展：

class createHeatMap {

  constructor(viewer, options = {}, data) {
    this.viewer = viewer;
    this.primitive = null;  // 矩形Primitive
    this.heatmap = null;    // heatmap实例
    this.data = data || [];
    // 热力图配置（默认值）
    this.radius = options.radius || 22;
    this.gradient = options.gradient || { /* 色阶配置 */ };
    // 初始化
    this._initHeatMap();
  }

  // 初始化流程：创建容器→渲染热力图→创建矩形
  _initHeatMap() {
    const el = this._createHeatmapContainer();
    const canvas = this._createHeatMapImage(el);
    this._createRectangle(canvas);
  }

  // 其他方法：
  // ...


}

四、性能优化方向

全球气象数据量大（如1°分辨率约4万点），需重点解决加载与渲染效率问题，目前规划以下优化方案：

1. LOD（细节层次）

• 为同一区域准备多分辨率数据（如低缩放级别用1°网格，高缩放用0.25°网格）
• 监听Cesium.Camera的zoom事件，动态切换数据精度（缩放级别低时加载粗粒度数据）

2. 视口裁剪

• 通过viewer.camera.computeViewRectangle()获取当前视野的经纬度范围
• 仅加载视野内的数据，过滤无关点（可减少60%+的数据量）

3. 批处理与Web Worker

• 用Primitive批量绘制同类几何体，减少WebGL绘制调用
• 数据解析、坐标转换等耗时操作移至Web Worker，避免阻塞主线程

五、实现效果

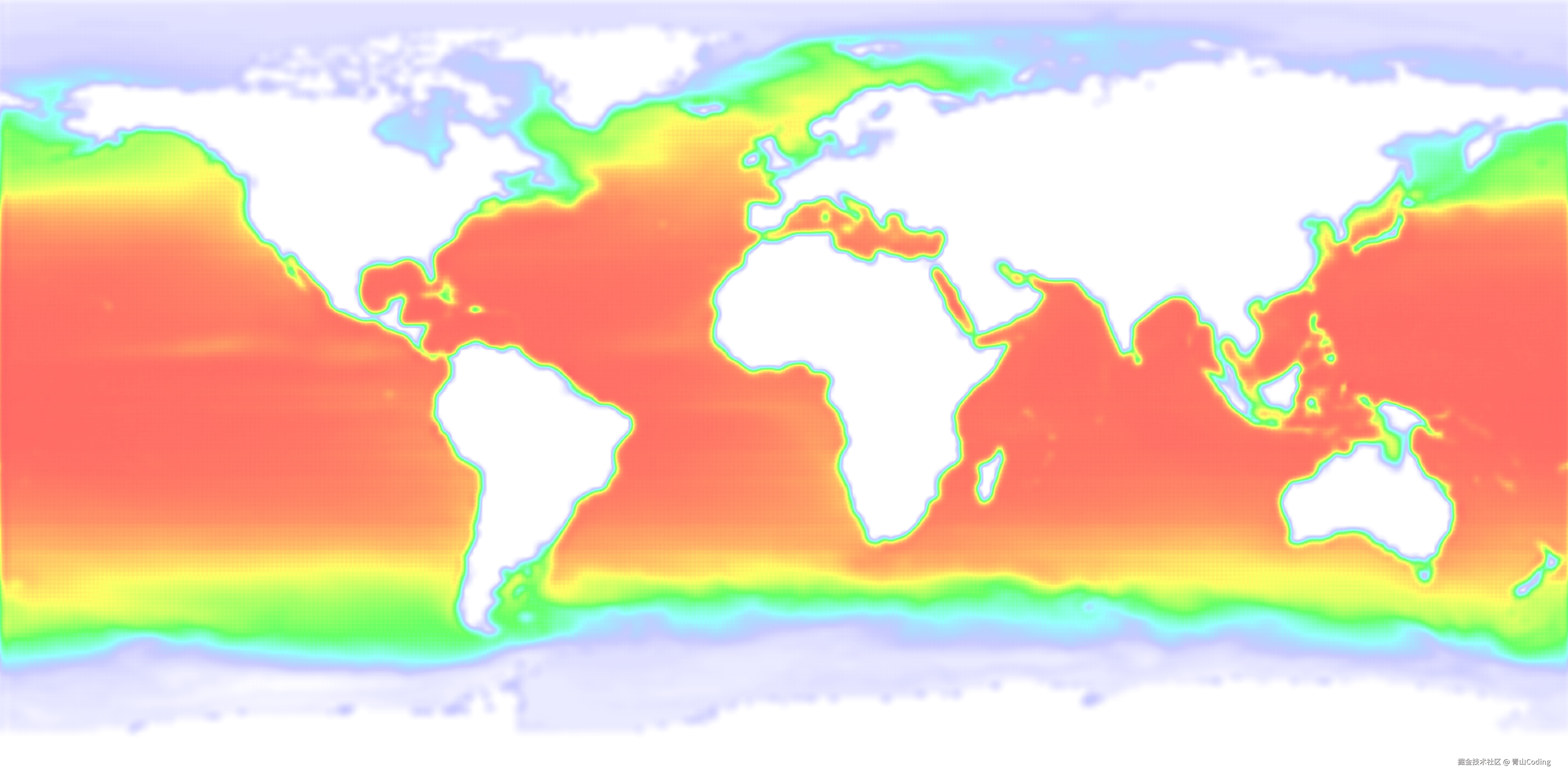

导出图片

材质渲染

六、总结

本文通过对比3D与2D渲染方案，最终选择基于Cesium的Primitive与heatmap.js实现全球气象可视化： - 核心思路：将热力图渲染为图片，作为矩形实体的材质覆盖全球 - 关键技术：经纬度与Canvas的坐标映射、±360°镜像点解决拼接问题 - 优势：兼顾全球覆盖的连续性与渲染性能，支持动态数据更新 后续将聚焦性能优化，通过LOD、视口裁剪等方案进一步提升大规模数据的处理能力。如果你有类似需求或优化建议，欢迎留言交流！
