实现逆向工程——汇编指令演练

在上一章中，我们介绍了一些汇编语言指令。汇编语言中有多种类型的指令，这些指令可以通过分组来更清晰地了解特定指令集的功能和目的。为了理解在逆向工程中逐条分析基础汇编指令的意义，我们将举一个现实生活中的例子。

你小时候有没有拆过玩具？打开玩具，查看其内部组件总是很有趣。如今，如果你需要了解玩具的内部工作原理，首先要理解安装在玩具硬件设计中的各个组件。要揭示玩具的内部运行机制，就必须掌握其中每个组件的工作原理。整个过程在某种程度上类似于对玩具的逆向工程。

同理，要对任何软件或应用进行逆向工程，我们需要将其反汇编成不同的指令，并对这些反汇编得到的汇编指令进行理解。因此，要了解任何软件或应用的工作原理，就需要清晰掌握各条指令及其执行路径。这就要求我们理解汇编语言中不同类型的指令。

章节结构

本章将涵盖以下主题：

• 不同的汇编语言指令
• 汇编指令的语法
• 汇编指令的分组

学习目标

通过本章学习，你将能够理解逆向工程中常用的重要汇编指令，并了解这些指令如何被分组以便于理解，还会结合示例加深印象。我们还将学习指令的语法、它们的内部工作原理，以及不同类型指令背后的基本概念。

不同的汇编语言指令

指令是汇编代码的基本构建块。指令由操作码（opcode）与零个或多个操作数（operand）组成。

操作码通常称为 opcode。操作数可以分为三种类型：

• 立即数操作数（Immediate operands） ：固定的十六进制数值，如 0x0A。
• 寄存器操作数（Register operands） ：可以是任意寄存器，如 ECX、EAX 等。
• 内存地址操作数（Memory address operands） ：表示内存地址，写在方括号内，如 [EAX]。

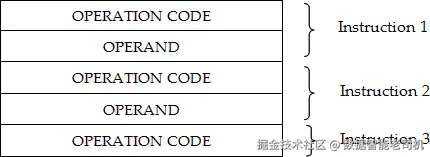

程序代码以操作码（opcode）和操作数交替的形式按顺序存储在内存中，保存在连续的内存位置中。如下图所示：

• 指令 1 占用两个内存位置，
• 指令 2 也占用两个内存位置，
• 指令 3 仅占用一个内存位置。

看看下面这个带有寄存器操作数的汇编指令示例：

指令格式：

OPERATION_CODE  DESTINATION_OPERAND  SOURCE_OPERAND

示例：

MOV EAX, ECX

• OPERATION_CODE = MOV，表示"移动"
• DESTINATION_OPERAND = EAX，目标寄存器
• SOURCE_OPERAND = ECX，源寄存器

此指令将 ECX 寄存器中的数据移动到 EAX 寄存器。每条指令所对应的操作码（opcode）告诉 CPU 程序要执行何种操作。上述指令的操作码为 89 C8，这是其十六进制表示。反汇编器会将这些操作码转换成人类可读的汇编语句，因此 89 C8 会被译为 MOV EAX, ECX。

既然我们已经掌握了汇编指令的概念，接下来要介绍在逆向工程中常见的主要汇编指令，并将它们按功能分组以便理解。大致可分为以下几类：

• 栈操作指令
• 数据传输指令
• 算术指令
• 程序执行指令
• 分支指令
• 位操作指令
• 处理器控制指令
• 字符串指令

下面我们将逐一查看每个类别，了解其中包含的汇编指令。

栈操作指令

这些是用于在栈上进行数据传输的通用指令。

PUSH

指令格式：

PUSH SOURCE_OPERAND

含义：

将源操作数的值复制到栈顶，并将 ESP 寄存器减小相应字节数。
影响标志： 无

PUSHAD

指令格式：

PUSHAD

含义：

按顺序将所有通用寄存器的值压入栈中，顺序为：EAX、ECX、EDX、EBX、ESP、EBP、ESI、EDI。
影响标志： 无

PUSHFD

指令格式：

PUSHFD

含义：

将 EFLAGS（标志寄存器）的值压入栈中。
影响标志： 无

POP

指令格式：

POP DESTINATION_OPERAND

含义：

从栈顶弹出一个值，并复制到目标操作数；然后将 ESP 寄存器增大相应字节数。
影响标志： 无

POPAD

指令格式：

POPAD

含义：

按顺序从栈中弹出值并写入寄存器，顺序为：EDI、ESI、EBP、ESP（该值会被忽略）、EDX、ECX、EAX。
影响标志： 无

POPFD

指令格式：

POPFD

含义：

从栈顶弹出一个双字（DWORD）并写入 EFLAGS（标志寄存器）。
影响标志： 无

RET

指令格式：

RET [nBytes]

含义：

函数返回指令，将控制权从被调用者（callee）转移回调用者（caller）------即跳转到保存在栈上的返回地址。可选的 nBytes 表示在返回时额外清理栈上 n 字节的参数空间。
影响标志： 无

数据传输指令

这些是用于数据传输操作的通用指令。

MOV

指令格式：

MOV 目标操作数, 源操作数

含义：

将源操作数中的数据复制到目标操作数中，并将结果存储在目标操作数。
影响标志： 无

LEA

指令格式：

LEA 寄存器, 操作数

含义：

LEA（Load Effective Address）将操作数的有效地址加载到指定寄存器中。
影响标志： 无

XCHG

指令格式：

XCHG 目标操作数, 源操作数

含义：

交换源操作数和目标操作数中的值。
影响标志： 无

CMPXCHG

指令格式：

CMPXCHG 目标操作数, 源操作数

含义：

用于比较并交换。首先将 EAX 与目标操作数比较：

• 如果 EAX == 目标操作数，则将源操作数的值加载到目标操作数。
• 如果 EAX != 目标操作数，则将目标操作数的值加载到 EAX。
  影响标志： CF、ZF、SF、AF、PF、OF

LAHF

指令格式：

LAHF

含义：

将标志寄存器的状态复制到 AH 寄存器中。仅将以下 5 位复制到 AH 的位 7、6、4、2 和 0；AH 的位 5、3 和 1 将保持不变。
执行此指令后，AH 寄存器的位状态：

影响标志： 无

SAHF

指令格式：

SAHF

含义：

将 AH 寄存器的位（7、6、4、2、0）存入标志寄存器，对应更新 SF、ZF、AF、PF 和 CF。
影响标志： SF、ZF、AF、PF、CF

LAR

指令格式：

LAR 目标操作数, 源操作数

含义：

从源操作数指定的段描述符中加载有效权限位到目标操作数。
影响标志： ZF

MOVSX

指令格式：

MOVSX 目标操作数, 源操作数

含义：

带符号扩展移动：将源操作数复制到目标操作数，并用符号位（最高位）填充目标寄存器中多余的高位。
影响标志： 无

MOVZX

指令格式：

MOVZX 目标操作数, 源操作数

含义：

带零扩展移动：将源操作数复制到目标操作数，并用 0 填充目标寄存器中多余的高位。
影响标志： 无

XLAT

指令格式：

XLAT

含义：

表查找（Translate）：以 AL 寄存器作为无符号索引，将 AL 设置为 DS:[EBX + AL]。其中 EBX 保存表的基地址。

MOVS

指令格式：

MOVS 目标字符串, 源字符串

含义：

将数据（Byte、WORD、DWORD）从源字符串复制到目标字符串，其中：

• 源字符串（SOURCE_STRING） 由 DS:SI（或 ESI）指向
• 目标字符串（DESTINATION_STRING） 由 ES:DI（或 EDI）指向
• SI 是数据段（DS）中的偏移地址
• DI 是附加段（ES）中的偏移地址
  影响标志： 无

算术指令

以下指令用于汇编语言中的算术运算。

AAA

指令格式：

AAA

含义：

ASCII 加法调整（ASCII Adjust after Addition）。用于对两个"未打包"BCD 数（ASCII 码 '0'--'9' 即 0x30--0x39）执行 ADD 后，将结果转换为两位 BCD。
影响标志： AF、CF；（SF、ZF、OF、PF 未定义）
示例：

XOR AH, AH        ; 清零 AH
MOV AL, 32h       ; AL = ASCII '2'
ADD AL, 39h       ; AL = 0x6B（ASCII 9 + ASCII 2 不是 ASCII）
AAA               ; 调整后 AH = 0x01, AL = 0x01，AX = 0x0101

AAS

指令格式：

AAS

含义：

ASCII 减法调整（ASCII Adjust after Subtraction）。用于对两个"未打包"BCD 数执行 SUB 后，将结果转换为两位 BCD。
影响标志： AF、CF；（SF、ZF、OF、PF 未定义）

AAD

指令格式：

AAD

含义：

ASCII 除法调整（ASCII Adjust before Division）。用于在 DIV 之前，将 AH:AL 中的"未打包"BCD 数转换为二进制，商放入 AL，余数放入 AH，均为"未打包"BCD。
影响标志： PF、SF、ZF
示例（68 ÷ 8）：

MOV AX, 0608h    ; AH=0x06, AL=0x08
MOV CH, 08h      ; 除数 ASCII '8'
AAD              ; AX = 0044h (BCD 44，即十进制 68)
DIV CH           ; AL = 08 (商), AH = 04 (余)

AAM

指令格式：

AAM

含义：

ASCII 乘法调整（ASCII Adjust after Multiplication）。用于对两个"未打包"BCD 数执行 MUL 后，将结果（存于 AX）拆分为 AH, AL 两个"未打包"BCD。
影响标志： PF、SF、ZF
示例（7 × 5）：

MOV AL, 07h      ; AL = 0x07
MOV BH, 05h      ; BH = 0x05
MUL BH           ; AX = 0x0023 (十进制 35)
AAM              ; AX = 0203h (AH=02, AL=03)

ADC

指令格式：

ADC 目标, 源

含义：

带进位加法。计算 目标 + 源 + CF，结果存回目标。
影响标志： AF、CF、OF、PF、SF、ZF

ADD

指令格式：

ADD 目标, 源

含义：

加法。计算 目标 + 源，结果存回目标。
影响标志： AF、CF、OF、PF、SF、ZF

CMP

指令格式：

CMP 目标, 源

含义：

比较。执行 目标 -- 源，但不保存结果，仅更新标志以供后续分支等指令使用。
影响标志： AF、CF、OF、PF、SF、ZF

DAA

指令格式：

DAA

含义：

BCD 加法调整（Decimal Adjust after Addition）。在对 AL 执行 ADD/ADC 后，用于将结果调整为 BCD 形式，仅作用于 AL。
影响标志： AF、CF；（OF、PF、SF、ZF 未定义）
示例：

MOV DX, 1122h    ; 加载 BCD 1122
MOV BX, 3088h    ; 加载 BCD 3088
MOV AL, BL       ; 将低字节 88h 装入 AL
ADD AL, DL       ; 执行 AL + DL
DAA              ; BCD 调整后的结果存回 AL

DAS

指令格式：

DAS

含义：

BCD 减法调整（Decimal Adjust after Subtraction）。在对 AL 执行 SUB/SBB 后，用于将结果调整为 BCD 形式，仅作用于 AL。
影响标志： AF、CF；（OF、PF、SF、ZF 未定义）
示例：

MOV DX, 1122h
MOV BX, 3088h
MOV AL, BL
SUB AL, DL
DAS              ; BCD 调整后的结果存回 AL

DEC

指令格式：

DEC 目标

含义：

目标减 1，结果存回目标（寄存器或内存）。
影响标志： AF、OF、PF、SF、ZF
示例：

MOV EAX, 02h
DEC EAX          ; EAX = 01h

DIV

指令格式：

DIV 源

含义：

无符号除法：将 AX、DX:AX 或 EDX:EAX 作为被除数，分别按 BYTE、WORD、DWORD 大小除以源操作数（BYTE/WORD/DWORD）。

• BYTE ÷ BYTE：被除数在 AL，结果商放 AL，余数放 AH。
• WORD ÷ WORD：被除数在 DX:AX（高 WORD 在 DX，低 WORD 在 AX），商放 AX，余数放 DX。
• DWORD ÷ DWORD：被除数在 EDX:EAX（高 DWORD 在 EDX，低 DWORD 在 EAX），商放 EAX，余数放 EDX。
  影响标志： 无
  示例：

MOV DX, 0
MOV AX, 8003h
MOV CX, 0100h
DIV CX          ; AX = 0080h, DX = 0003h

IDIV

指令格式：

IDIV 源

含义：

有符号除法；与 DIV 相同，但对被除数和商、余数进行有符号处理。
影响标志： 无

MUL

指令格式：

MUL 源

含义：

无符号乘法：将 AL、AX 或 EAX（被乘数）与源操作数（BYTE/WORD/DWORD）相乘，结果存于 AX、DX:AX 或 EDX:EAX。

• BYTE × BYTE：AL × 源 → AX（高 8 位 AH，低 8 位 AL）。
• WORD × WORD：AX × 源 → DX:AX（高 WORD 在 DX，低 WORD 在 AX）。
• DWORD × DWORD：EAX × 源 → EDX:EAX（高 DWORD 在 EDX，低 DWORD 在 EAX）。
  影响标志： OF、CF
  示例：

MOV AX, 8003h
MOV CX, 0100h
MUL CX          ; AX = 0300h, DX = 0080h

IMUL

指令格式：

IMUL 源

含义：

有符号乘法；用有符号规则进行乘法运算，其余与 MUL 相同。
影响标志： OF、CF

INC

指令格式：

INC 目标

含义：

目标加 1，结果存回目标（寄存器或内存）。
影响标志： AF、OF、PF、SF、ZF
示例：

MOV EAX, 02h
INC EAX         ; EAX = 03h

NEG

指令格式：

NEG 目标

含义：

取目标的二进制补码（符号取反）：执行 0 -- 目标，然后采用二补码保存结果。
影响标志： AF、OF、PF、SF、ZF
示例：

MOV EAX, 02h
NEG EAX         ; EAX = FFFFFFFEh (-2)

SBB

指令格式：

SBB 目标, 源

含义：

带借位减法：计算 目标 -- 源 -- CF，结果存回目标。
影响标志： AF、CF、OF、PF、SF、ZF

SUB

指令格式：

SUB 目标, 源

含义：

减法：计算 目标 -- 源，结果存回目标。
影响标志： AF、CF、OF、PF、SF、ZF

XADD

指令格式：

XADD 目标, 源

含义：

先执行加法（如 ADD），将结果存入目标；然后将原目标值复制回源。
影响标志： AF、CF、OF、PF、SF、ZF
示例：

MOV EAX, 00000001h
MOV EBX, 00000002h
XADD EAX, EBX   ; EAX = 00000003h, EBX = 00000001h

程序执行指令

这些指令用于控制程序执行流程及标志的更新。

CALL

指令格式：

CALL 目标操作数

含义：

在程序执行中，当一个函数调用另一个函数时使用 CALL。执行时，指令指针跳转到被调用过程（callee）的代码。CPU 会将 CALL 指令后下一条指令的地址压入栈中，作为返回地址；被调用过程执行完毕后，通过 RET 指令弹出该地址，返回到调用者（caller）继续执行。
影响标志： 无
示例：

CALL PROC_LABEL    ; 跳转到标号 PROC_LABEL 所在的过程

ENTER

指令格式：

ENTER 存储字节数, 嵌套级别

含义：

用于创建过程栈帧，分配存储空间并处理嵌套级别。适用于支持块结构语言（如 C、Pascal）的过程调用。

• 存储字节数：在栈上预留的字节数。
• 嵌套级别 ：从 0 到 31，表示过程调用的嵌套深度。
  影响标志： 无

LEAVE

指令格式：

LEAVE

含义：

用于释放由 ENTER 创建的过程栈帧，恢复 (E)SP/(E)BP，准备 RET 返回。
影响标志： 无

INT

指令格式：

INT <类型>

含义：

软件中断指令，显式触发中断处理。<类型> 为 0--255 的中断号。执行时：

1. 将 FLAGS 寄存器压栈；
2. 将 CS（代码段寄存器）压栈；
3. 将 INT 指令后下一条指令的偏移地址压栈；
4. 从 类型 × 4 的内存地址处读取新的 IP（指令指针）并加载；
5. 从 (类型 × 4) + 2 处读取新的 CS；
6. 清除 TF（陷阱标志）和 IF（中断标志）；
   跳转到中断服务例程（ISR）执行。
   影响标志： IF、TF

INTO

指令格式：

INTO

含义：

溢出中断（Interrupt on Overflow）：若 OF（溢出标志）置位，则行为同 INT 4，触发中断；否则继续顺序执行。流程与 INT 类似：

1. 压栈 FLAGS、CS、返回地址；
2. 从 4 × 4 处读取新 IP；
3. 从 4 × 4 + 2 处读取新 CS；
4. 清除 IF、TF。
   影响标志： IF、TF

IRET

指令格式：

IRET

含义：

中断返回（Interrupt Return）：结束中断服务例程，将栈上的 IP、CS 和 FLAGS 依次弹出，恢复到中断前的执行状态，继续被中断的程序。
影响标志： AF、CF、DF、IF、ZF、SF、TF、PF

LOOP

指令格式：

LOOP 目标

含义：

将 (E)CX 寄存器减 1；若新值非零，则跳转到指定目标；否则顺序执行下一条指令。
影响标志： 无
示例：

LOOP MEM_LOC    ; ECX 减 1 后若非零，则跳转到 MEM_LOC

LOOPE / LOOPZ

指令格式：

LOOPE 目标    ; 或 LOOPZ 目标

含义：

将 (E)CX 减 1；若新值非零且 ZF=1，则跳转到目标；否则继续执行下一条。
影响标志： 无

LOOPNE / LOOPNZ

指令格式：

LOOPNE 目标    ; 或 LOOPNZ 目标

含义：

将 (E)CX 减 1；若新值非零且 ZF=0，则跳转到目标；否则继续执行下一条。
影响标志： 无

TEST

指令格式：

TEST 目标操作数, 源操作数

含义：

对目标和源执行按位 AND 操作，但不保存结果，仅更新 SF、ZF、PF 标志。常用于检查寄存器或内存是否为零，而不修改其值。
影响标志： SF、ZF、PF
示例：

TEST EAX, 01h   ; 若 EAX=01h，则 ZF=0
TEST EAX, 02h   ; 若 EAX=01h，则 ZF=1
TEST EAX, EAX   ; 检查 EAX 是否为零

分支指令

分支指令用于控制代码执行的流程。x86 中有两类跳转：

• 无条件跳转（Unconditional jump） ：指令指针直接跳转到指定位置。

• 条件跳转（Conditional jump） ：在评估某个条件后，若满足则跳转，否则继续顺序执行。常配合下列两条指令设置标志：

  • TEST：按位与，不保存结果，仅影响标志。
  • CMP：相减，不保存结果，仅影响标志。

说明 ：分支指令中的 DESTINATION_OPERAND 通常也称为标签（LABEL）或目标地址（DESTINATION ADDRESS），可以是相对于当前指令的位移，也可以是绝对地址。

JMP

JMP 目标

含义 ：无条件跳转到指定目标。
影响标志 ：无
示例：

JMP PROC_LABEL    ; 跳转到 PROC_LABEL

JZ / JE

JZ  目标    ; 等同 JE

含义 ：若 ZF=1（零标志置位），则跳转；否则继续执行下一条指令。
影响标志 ：无
示例：

JZ MEM_LOC       ; 若 ZF=1，则跳转

JNZ / JNE

JNZ 目标    ; 等同 JNE

含义 ：若 ZF=0（零标志清零），则跳转；否则顺序执行。
示例：

JNZ MEM_LOC      ; 若 ZF=0，则跳转

JG / JA

JG  目标    ; 有符号大于
JA  目标    ; 无符号以上（等同 JG 对应无符号）

含义 ：常配合 CMP 后使用。

• JG（Jump if Greater）：若有符号比较结果"目标 > 源"，则跳转。
• JA （Jump if Above）：若无符号比较结果"目标 > 源"，则跳转。
  示例：

CMP EAX, 02h
JG  MEM_LO      ; 若 EAX（有符号）> 2，跳转
JA  MEM_LO      ; 若 EAX（无符号）> 2，跳转

JGE / JAE

JGE 目标    ; 有符号 ≥
JAE 目标    ; 无符号 ≥

含义：

• JGE：若有符号"目标 ≥ 源"，跳转。
• JAE ：若无符号"目标 ≥ 源"，跳转。
  示例：

CMP EAX, 02h
JGE MEM_LO      ; 若 EAX ≥ 2，跳转
JAE MEM_LO      ; 若 EAX（无符号）≥ 2，跳转

JL / JB

JL  目标    ; 有符号 <
JB  目标    ; 无符号 <（等同 JL 对应无符号）

含义：

• JL：若有符号"目标 < 源"，跳转。
• JB ：若无符号"目标 < 源"，跳转。
  示例：

CMP EAX, 02h
JL  MEM_LO      ; 若 EAX < 2，跳转
JB  MEM_LO      ; 若 EAX（无符号）< 4，跳转

JLE / JBE

JLE 目标    ; 有符号 ≤
JBE 目标    ; 无符号 ≤

含义：

• JLE：若有符号"目标 ≤ 源"，跳转。
• JBE ：若无符号"目标 ≤ 源"，跳转。
  示例：

CMP EAX, 02h
JLE MEM_LO      ; 若 EAX ≤ 2，跳转
JBE MEM_LO      ; 若 EAX（无符号）≤ 4，跳转

JO

JO  目标

含义 ：若 OF=1（溢出标志置位），则跳转；否则继续。
示例：

ADD AL, BL
JO  MEM_LOC    ; 若加法溢出，跳转

JS

JS  目标

含义 ：若 SF=1（符号标志置位），则跳转；否则继续。
示例：

ADD AL, BL
JS  MEM_LOC    ; 若结果为负，跳转

JECXZ

JECXZ 目标

含义 ：若 ECX=0，则跳转；否则继续。
示例：

JECXZ MEM_LOC  ; 若 ECX=0，跳转

位操作指令

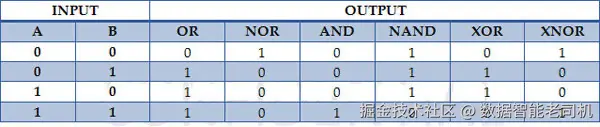

以下指令用于位级操作。在介绍这些指令之前，我们先回顾一下真值表：

BSWAP

指令格式：

BSWAP 寄存器32

含义：

将寄存器中的字节顺序在大端与小端之间互换。
影响标志： 无
示例：

MOV EAX, 87654321h   ; EAX = 0x87654321
BSWAP EAX            ; EAX = 0x21436587

AND

指令格式：

AND 目标操作数, 源操作数

含义：

对目标操作数和源操作数执行按位与运算，结果存回目标操作数。
影响标志： CF、OF、PF、SF、ZF
示例：

MOV EAX, 87654321h   ; EAX = 0x87654321
MOV EBX, 21436587h   ; EBX = 0x21436587
AND EAX, EBX         ; EAX = 0x01414101

NOT

指令格式：

NOT 目标操作数

含义：

对目标操作数执行按位取反（取一补码），所有 1 变为 0，所有 0 变为 1。
影响标志： 无
示例：

MOV EAX, 12121212h   ; EAX = 0x12121212
NOT EAX              ; EAX = 0xEDEDEDED

OR

指令格式：

OR 目标操作数, 源操作数

含义：

对目标操作数和源操作数执行按位或运算，结果存回目标操作数。
影响标志： CF、OF、PF、SF、ZF
示例：

MOV EAX, 87654321h   ; EAX = 0x87654321
MOV EBX, 21436587h   ; EBX = 0x21436587
OR  EAX, EBX         ; EAX = 0xA76767A7

XOR

指令格式：

XOR 目标操作数, 源操作数

含义：

对目标操作数和源操作数执行按位异或运算，结果存回目标操作数。
影响标志： CF、OF、PF、SF、ZF
示例：

MOV EAX, 87654321h   ; EAX = 0x87654321
XOR EAX, EAX         ; EAX = 0x00000000

RCL

指令格式：

RCL 目标操作数, 计数

含义：

通过进位左循环移位（RCL）

RCL 指令通过 CF 标志将目标操作数中的位从右到左循环移动 n 次。每次循环时，最高有效位（MSB）移入 CF 标志，而原 CF 标志则进入最低有效位（LSB）。

• 影响标志：CF、OF

• 示例：

  MOV EAX, 01H    ; EAX = 00000001H, CF = 0
  RCL EAX, 2      ; 对 EAX 执行两次循环左移，结果 EAX = 0x00000004

通过进位右循环移位（RCR）

RCR 目标操作数, 计数

含义：

RCR 指令通过 CF 标志将目标操作数中的位从左到右循环移动指定次数。每次循环时，最低有效位（LSB）移入 CF 标志，而原 CF 标志则进入最高有效位（MSB）。
影响标志： CF、OF

通过进位右循环移位（RCR）

RCR 指令通过 CF 标志将目标操作数中的位从左向右循环移动指定次数。每次循环时，最低有效位（LSB）移入 CF 标志，而原 CF 标志则进入最高有效位（MSB）。

• 影响标志：CF、OF

• 示例：

  MOV EAX, 01H    ; EAX = 00000001H，CF = 0
  RCR EAX, 2      ; 对 EAX 执行两次通过进位右循环移位，结果 EAX = 0x80000000

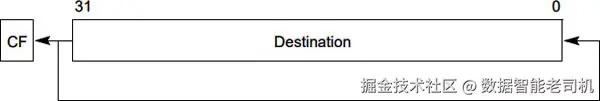

循环左移（ROL）

ROL 目标操作数, 计数

含义：

循环左移（ROL）

ROL 指令将目标操作数中的位从右向左循环移动指定次数（n 次），最后一次移出的位值会存入 CF 标志。

• 影响标志：CF、OF

• 示例：

  MOV EAX, 40000001h    ; EAX = 0x40000001, CF = 0
  ROL EAX, 2            ; 循环左移 2 位后，EAX = 0x00000005，CF = 1

循环右移（ROR）

ROR 目标操作数, 计数

含义：

将目标操作数中的位从左向右循环移动指定次数（n 次），最后一次移出的位值会存入 CF 标志。

• 影响标志：CF、OF

循环右移（ROR）

ROR 指令将目标操作数中的位从左向右循环移动指定次数（n 次），最后一次移出的位值会存入 CF 标志。

• 影响标志：CF、OF

• 示例：

  MOV EAX, 40000001h    ; EAX = 0x40000001, CF = 1
  ROR EAX, 2            ; 循环右移 2 位后，EAX = 0x50000000, CF = 0

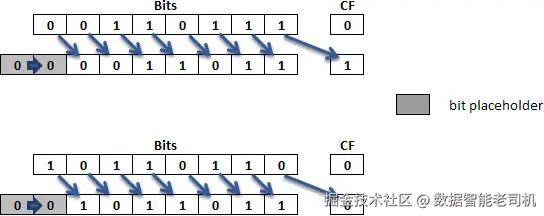

逻辑右移（SHR）

SHR 目标操作数, 计数

含义：

逻辑右移指令将目标操作数的位向右移动指定次数（n 次），高位填充零，最低位移出的位存入 CF 标志。

• 影响标志：CF、ZF、SF、PF

• 示例：

  MOV EAX, 80000000h   ; EAX = 0x80000000
  SHR EAX, 1           ; 逻辑右移 1 位后，EAX = 0x40000000, CF = 0

逻辑右移（SHR）

SHR 指令将目标操作数的位从左向右逻辑移动指定次数（n 次），每次移出的最低位存入 CF 标志；由于是逻辑右移，最高位总是补零。

• 影响标志： CF、OF、PF、SF、ZF（AF 未定义）

• 示例：

  MOV EAX, 40000001h   ; EAX = 0x40000001, CF = 0
  SHR EAX, 2           ; 逻辑右移 2 位后，EAX = 0x10000000, CF = 0

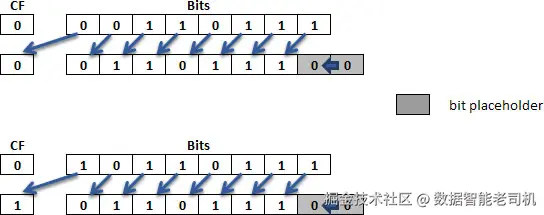

逻辑左移（SHL）

SHL 目标操作数, 计数

含义：

逻辑左移指令将目标操作数的位从右向左逻辑移动指定次数（n 次），每次移出的最高位存入 CF 标志；最低位总是补零。

• 影响标志： CF、OF、PF、SF、ZF（AF 未定义）

• 示例：

  MOV EAX, 00000001h   ; EAX = 0x00000001, CF = 0
  SHL EAX, 2           ; 逻辑左移 2 位后，EAX = 0x00000004, CF = 0

附注： 有关位移操作的详细说明，请参见附录中的"位移"部分。

逻辑左移（SHL）

SHL 指令将目标操作数的位从右向左逻辑移动指定次数（n 次），每次移出的最高位存入 CF 标志；由于是逻辑移位，最低位总是补零。

• 影响标志： CF、OF、PF、SF、ZF（AF 未定义）

• 示例：

  MOV EAX, 40000001h   ; EAX = 0x40000001, CF = 0
  SHL EAX, 2           ; 逻辑左移 2 位后，EAX = 0x00000004, CF = 1

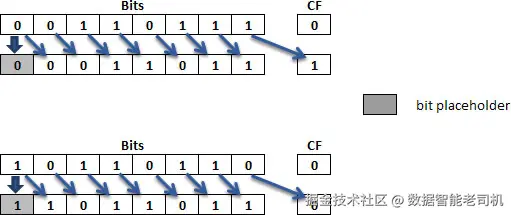

算术右移（SAR）

SAR 目标操作数, 计数

含义：

算术右移指令将目标操作数的位从左向右移动指定次数（n 次），最低位移出后存入 CF 标志；最高位按原符号位（MSB）填充，以保持有符号数的正负意义。

• 影响标志： CF、OF、PF、SF、ZF（AF 未定义）

• 示例：

  MOV EAX, 80000004h   ; EAX = 0x80000004, CF = 0
  SAR EAX, 2           ; 算术右移 2 位后，EAX = 0xE0000001, CF = 0

算术右移（SAR）将目标操作数的位从左向右移动指定次数（n 次），每次移出的最低位存入 CF 标志；由于是算术移位，最高位由原 MSB（符号位）决定。

• 影响标志： CF、OF、PF、SF、ZF（AF 未定义）

• 示例：

  MOV EAX, 40000001h   ; EAX = 0x40000001, CF = 1
  SAR EAX, 2           ; 算术右移 2 位后，EAX = 0x10000000, CF = 0

算术左移（SAL）

SAL 目标操作数, 计数

含义：

SAL 即算术左移，其行为与逻辑左移（SHL）相同：将位从右向左移动指定次数，移出的最高位存入 CF，最低位补零。

• 影响标志： CF、OF、PF、SF、ZF（AF 未定义）

算术左移（SAL）将目标操作数的位从右向左移动指定次数（n 次），每次移出的最高位存入 CF 标志；由于是算术移位，最低位始终补零。

• 影响标志： CF、OF、PF、SF、ZF（AF 未定义）

• 示例：

  MOV EAX, 40000001h   ; EAX = 0x40000001, CF = 0
  SAL EAX, 2           ; 算术左移 2 位后，EAX = 0x00000004, CF = 1

双操作数逻辑左移（SHLD）

SHLD 目标操作数, 源操作数, 计数

含义：

将目标操作数和源操作数组合视为一个较长的双操作数结构，然后对该结构执行逻辑左移。移动时，从目标操作数的右端填入源操作数的高位，最后移出的位存入 CF 标志；左移时，在最低位补零。常用于跨寄存器的位字段操作。

双操作数逻辑左移（SHLD）将目标操作数的位从右向左移动指定次数（n 次），目标操作数中留下的空位由源操作数中移出的高位填充；最后一次从目标操作数中移出的位存入 CF 标志。源操作数本身不会被修改。

• 影响标志： CF、OF、PF、SF、ZF（AF 未定义）

• 示例：

  MOV EAX, 40000001h   ; EAX = 0x40000001，CF = 0
  MOV EBX, 50000001h   ; EBX = 0x50000001，CF = 0
  SHLD EAX, EBX, 2     ; EAX = 0x00000005（原 EAX 左移两位）
                       ; 再填入 EBX 的高两位：EAX = 0x50000001
                       ; CF = 1（最后从 EAX 移出的位）

双操作数逻辑右移（SHRD）

SHRD 目标操作数, 源操作数, 计数

含义：

将目标操作数的位从左向右逻辑移动指定次数（n 次），目标操作数中留下的空位由源操作数中移出的低位填充；最后一次从目标操作数中移出的位存入 CF 标志。源操作数本身不会被修改。

双操作数逻辑右移（SHRD）

SHRD 将目标操作数的位从左向右逻辑移动指定次数（n 次），目标操作数中留下的空位由源操作数中移出的低位填充；最后一次从目标操作数中移出的位存入 CF 标志。源操作数本身不受影响。

• 影响标志： CF、OF、PF、SF、ZF（AF 未定义）

• 示例：

  MOV EAX, 40000001h   ; EAX = 0x40000001，CF = 1
  MOV EBX, 50000001h   ; EBX = 0x50000001，CF = 1
  SHRD EAX, EBX, 2     ; EAX = 0x50000000（右移两位后填入 EBX 低位）
                       ; 最终 EAX = 0x50000001，CF = 0

处理器控制指令

以下指令用于控制处理器的运行状态。

CLC

CLC

Clear Carry Flag（清除进位标志） ：将 CF 置 0。

• 影响标志： CF

• 示例：

  MOV EAX, 40000001h   ; CF = 0
  SAL EAX, 2           ; 执行 SAL 后 CF = 1
  CLC                  ; 清除 CF，CF = 0

CLD

CLD

Clear Direction Flag（清除方向标志） ：将 DF 置 0。

• 影响标志： DF

CLI

CLI

Clear Interrupt Flag（清除中断标志） ：将 IF 置 0，使处理器不响应外部中断。

• 影响标志： IF

CMC

CMC

Complement Carry（翻转进位标志） ：将 CF 取反。

• 影响标志： CF

• 示例：

  MOV EAX, 40000001h
  SAL EAX, 2           ; CF = 1
  CMC                  ; CF = 0

ESC

ESC 操作码, 源操作数

Escape to Coprocessor（协处理器转义） ：将后跟的浮点或数学协处理器指令传递给协处理器执行。CPU 取指令字节并通过数据总线排入协处理器指令队列，直到 ESC 指令触发协处理器解码并执行对应操作。

• 影响标志： 无

LOCK

LOCK: 指令

LOCK 前缀：在指令前加上 LOCK 时，会拉高处理器的 LOCK 引脚，锁定系统总线。外部总线主控和外围设备在该指令执行完毕前无法使用总线，用于保证多核/多处理环境下关键指令的原子性。

• 影响标志： 无

• 示例：

  LOCK: MOV EAX, EBX  ; 在 MOV 执行期间锁定总线

NOP

NOP

No Operation（无操作） ：不执行任何功能，仅占用指令周期。

• 影响标志： 无

• 示例：

  NOP  ; 什么也不做

STC

STC

Set Carry Flag（置位进位标志） ：将 CF 置 1。

• 影响标志： CF

• 示例：

  CLC  ; CF = 0
  STC  ; CF = 1

STD

STD

Set Direction Flag（置位方向标志） ：将 DF 置 1。

• 影响标志： DF

STI

STI

Set Interrupt Flag（置位中断标志） ：将 IF 置 1，使处理器响应中断请求。恢复系统对中断的处理能力。

• 影响标志： IF

字符串操作指令

以下指令用于处理字符串操作。

CMPS / CMPSB / CMPSW / CMPSD

指令格式：

• CMPSB 源字符串, 目标字符串
• CMPSW 源字符串, 目标字符串
• CMPSD 源字符串, 目标字符串

（CMPS = Compare + String；B = Byte，W = Word，D = DWORD）

含义：

用于比较两段字符串。源字符串由 ESI 指向，目标字符串由 EDI 指向。

• CMPSB ：按字节（byte）比较，等同于 CMP BYTE PTR [ESI], [EDI]；
• CMPSW：按字（word）比较；
• CMPSD：按双字（dword）比较。

比较操作即执行 ESI/EDI 指向的字节、字或双字的相减，与 CMP 指令行为一致。

CMPS 指令常与前缀 REPE /REPZ（重复执行直到 ECX=0 或 ZF=0）一起使用。

• 当 DF=0（方向标志清零）时，每次比较后 ESI 和 EDI 分别递增：B → +1，W → +2，D → +4；
• 当 DF=1（方向标志置位）时，每次比较后 ESI 和 EDI 分别递减：B → --1，W → --2，D → --4。

影响标志： AF、CF、OF、PF、SF、ZF

示例：

MOV ECX, Length     ; 要比较的元素数量
CLD                  ; DF=0，向前比较
REPE CMPSB          ; 重复比较 ECX 次或直到不等

上述代码按字节比较 [ESI] 与 [EDI]，直到 ECX 归零或发现不相等处。

字符串操作指令

以下指令用于处理字符串及块输入输出操作。

CMPS/CMPSB/CMPSW/CMPSD

指令格式：

• CMPSB
• CMPSW
• CMPSD

（CMPS = Compare + String；B = Byte，W = Word，D = DWORD）

含义：

比较由 ESI 指向的源字符串与由 EDI 指向的目标字符串：

• CMPSB 按字节比较；
• CMPSW 按字（2 字节）比较；
• CMPSD 按双字（4 字节）比较。

每次比较即执行 CMP [ESI], [EDI]（相减但不存结果，仅更新标志）。通常与前缀 REPE/REPZ（重复直至 ECX=0 或 ZF=0）配合使用。

• DF=0 时，比较后 ESI、EDI 分别 +1/ +2/ +4；
• DF=1 时，比较后 ESI、EDI 分别 --1/ --2/ --4。

影响标志： AF、CF、OF、PF、SF、ZF

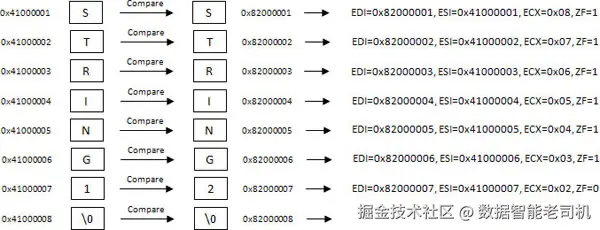

示例：

MOV ESI, 0x41000001   ; ESI 指向 STRING1
MOV EDI, 0x82000001   ; EDI 指向 STRING2
MOV ECX, 0x08         ; 比较长度 8
CLD                   ; DF=0，向前比较
REPE CMPSB            ; 重复按字节比较，直至 ECX=0 或 ZF=0

IN/INSB/INSW/INSD

含义：

将外设 I/O 端口的数据读入内存或寄存器。

1. 寄存器输入：

   IN  目的寄存器, 端口地址

   • 端口地址在立即数中指定；
   • 目的寄存器可为 AL/AX/EAX，决定读取 1/2/4 字节。
     示例：

   IN EAX, 0x80     ; 从端口 0x80 读取双字到 EAX
   IN AX,  0x80     ; 从端口 0x80 读取字到 AX

2. 块（字符串）输入：

   INSB
   INSW
   INSD

   • 端口地址由 DX 指定，内存目标由 EDI 指向；
   • INSB 每次传输 1 字节，INSW 2 字节，INSD 4 字节；
   • 通常与前缀 REP（重复至 ECX=0）一起使用；
   • DF=0 时 EDI += 1/2/4，DF=1 时 EDI -= 1/2/4。

影响标志： 无

示例：

MOV DX, PORT_ADDRESS
MOV EDI, offset STR
INSW                  ; 从端口 DX 读一个字到 [EDI]

OUT/OUTSB/OUTSW/OUTSD

含义：

将内存或寄存器的数据输出到外设 I/O 端口。

1. 寄存器输出：

   OUT  端口地址, 源寄存器

   • 源寄存器 AL/AX/EAX 决定输出 1/2/4 字节；
     示例：

   OUT 0x80, EAX    ; 将 EAX 的双字输出到端口 0x80
   OUT 0x80, AX     ; 将 AX 的字输出到端口 0x80

2. 块（字符串）输出：

   OUTSB
   OUTSW
   OUTSD

   • 端口地址由 DX 指定，数据源由 ESI 指向；
   • OUTSB 每次传输 1 字节，OUTSW 2 字节，OUTSD 4 字节；
   • 通常与前缀 REP 一起使用；
   • DF=0 时 ESI += 1/2/4，DF=1 时 ESI -= 1/2/4。

影响标志： 无

示例：

MOV ESI, offset STR
MOV DX, PORT_ADDRESS
OUTSW                ; 将 [ESI] 的一个字输出到端口 DX

LODS/LODSB/LODSW/LODSD

指令格式：

LODSB
LODSW
LODSD

含义：

从内存加载字符串到寄存器：

• LODSB → AL ← [ESI]；
• LODSW → AX ← [ESI]；
• LODSD → EAX ← [ESI]；
• DF=0 时 ESI += 1/2/4，DF=1 时 ESI -= 1/2/4。

影响标志： 无

示例：

CLD
MOV ESI, offset STR
LODSB ; AL = [ESI]

STOS/STOSB/STOSW/STOSD

指令格式：

STOSB
STOSW
STOSD

含义：

将寄存器中的字符串数据存到内存：

• STOSB → [EDI] ← AL；
• STOSW → [EDI] ← AX；
• STOSD → [EDI] ← EAX；
• DF=0 时 EDI += 1/2/4，DF=1 时 EDI -= 1/2/4。

影响标志： 无

示例：

CLD
MOV EDI, offset STR
STOSB ; [EDI] = AL

SCAS/SCASB/SCASW/SCASD

指令格式：

SCASB
SCASW
SCASD

含义：

扫描内存并与寄存器比较：

• SCASB → 比较 AL 与 [EDI]；
• SCASW → 比较 AX 与 [EDI]；
• SCASD → 比较 EAX 与 [EDI]；
• 结果不存储，仅更新标志；
• DF=0 时 EDI += 1/2/4，DF=1 时 EDI -= 1/2/4。

影响标志： 无

示例：

MOV ECX, 100
MOV EDI, offset STR
MOV AL, 0x20      ; 查找空格
REPNE SCASB       ; 重复直至 ECX=0 或 ZF=1

MOVS/MOVSB/MOVSW/MOVSD

指令格式：

MOVSB
MOVSW
MOVSD

含义：

从 [ESI] 复制字符串到 [EDI]：

• MOVSB → 1 字节，
• MOVSW → 2 字节，
• MOVSD → 4 字节，
• DF=0 时 ESI/EDI += 1/2/4，DF=1 时 ESI/EDI -= 1/2/4。

影响标志： 无

示例：

MOV ESI, SRC_STR
MOV EDI, DST_STR
MOV ECX, 5
CLD
REP MOVSB         ; 复制 5 字节

REP/REPE/REPZ/REPNE/REPNZ

• REP + 字符串指令：重复执行，直至 ECX=0。
• REPE/REPZ：重复执行，直至 ECX=0 或 ZF=0。
• REPNE/REPNZ：重复执行，直至 ECX=0 或 ZF=1。

影响标志： 取决于后跟指令。

示例：

MOV ESI, 0x11E8000
MOV EDI, 0x11E8010
MOV ECX, 5
CLD
REP MOVSB  ; 从 [ESI] 复制 5 字节到 [EDI]

结论

在本章中，我们详细讲解了逆向工程中常用的主要汇编指令，涵盖了栈操作、数据传输、算术运算、程序执行、分支跳转、位操作、处理器控制以及字符串操作等多种指令类型，并通过示例演示了部分指令的使用方法。

在下一章中，我们将深入探讨基于栈的指令，并讲解代码调用约定的概念。这一概念在逆向工程中极为重要，你在实际逆向过程中会频繁遇到。
