第九篇：卷积神经网络（CNN）与图像处理

🎯 本篇目标：

在这一篇中，我们将深入探讨卷积神经网络（CNN）的基本概念及其在计算机视觉中的应用。你将了解CNN的工作原理，掌握它如何处理图像数据，学习如何通过CNN模型实现图像分类、检测与分割等任务。

1. 什么是卷积神经网络（CNN）？

卷积神经网络（Convolutional Neural Network，CNN）是深度学习中专门用于处理图像数据的神经网络架构。与传统的全连接神经网络不同，CNN通过引入卷积操作来提取图像中的局部特征，能够高效地处理图像数据，且具有较强的空间不变性。

CNN的优势在于它能够自动地从原始图像中学习到层次化的特征，从低级特征（如边缘、纹理）到高级特征（如物体、面孔）。

1.1 CNN的工作原理

CNN的工作原理可以分为以下几个步骤：

卷积层（Convolutional Layer）：使用卷积操作提取局部特征。卷积操作通过卷积核（滤波器）对输入图像进行滑动窗口操作，计算加权和来提取特征。
激活函数层（Activation Layer）：通常使用ReLU激活函数，增加网络的非线性，帮助网络学习更复杂的特征。
池化层（Pooling Layer）：通过下采样操作（如最大池化或平均池化）降低数据的空间维度，减少计算量并保持重要的特征。
全连接层（Fully Connected Layer）：将提取到的特征输入到全连接层进行分类或回归任务，通常用于输出最终的预测结果。

2. 卷积神经网络的核心操作

2.1 卷积操作

卷积操作是CNN的核心，主要通过卷积核（又称滤波器）对输入图像进行局部感知。卷积核在图像上滑动，计算图像区域的加权和，得到特征图（Feature Map）。

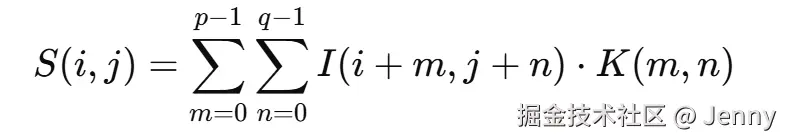

假设输入图像 I 和卷积核K 的维度为 <math xmlns="http://www.w3.org/1998/Math/MathML"> I m × I n Im×In </math>Im×In 和 Kp×Kq，卷积操作的结果为：

其中，S(i,j)是输出特征图中某一点的值，卷积核 K 对应输入图像 I 的局部区域进行加权和操作。

2.2 池化操作

池化操作通常用于下采样，减少数据的空间维度。常见的池化方法有：

最大池化（Max Pooling）：选择池化窗口中的最大值。
平均池化（Average Pooling）：选择池化窗口中的平均值。

池化操作帮助减少模型的计算量，并具有平移不变性，即对于图像的平移变换，网络能保持较强的鲁棒性。

2.3 激活函数

卷积层和池化层的输出通常需要通过激活函数进行非线性变换，最常用的激活函数是ReLU（Rectified Linear Unit）：

f(x)=max(0,x)

ReLU能够加速模型训练，减少梯度消失问题，广泛应用于卷积神经网络中。

3. 卷积神经网络的结构

CNN的基本结构通常由多个卷积层、池化层和全连接层组成。常见的CNN架构包括：

3.1 LeNet-5

LeNet-5是早期的卷积神经网络架构，由Yann LeCun于1998年提出，主要用于手写数字识别（MNIST数据集）。其结构如下：

输入层：32x32的灰度图像；
卷积层1：使用6个5x5的卷积核，输出6个28x28的特征图；
池化层1：进行2x2的最大池化，输出6个14x14的特征图；
卷积层2：使用16个5x5的卷积核，输出16个10x10的特征图；
池化层2：进行2x2的最大池化，输出16个5x5的特征图；
全连接层1：包含120个神经元；
全连接层2：包含84个神经元；
输出层：10个神经元，用于输出0-9的数字分类。

LeNet-5是一个较为简单的CNN架构，主要用于图像分类任务。

3.2 AlexNet

AlexNet是由Alex Krizhevsky等人于2012年提出的CNN架构，凭借其在ImageNet比赛中的突破性表现，广泛影响了深度学习的发展。AlexNet的结构如下：

输入层：224x224的RGB图像；
卷积层1：使用96个11x11的卷积核，步长为4，输出96个55x55的特征图；
池化层1：进行3x3的最大池化，步长为2，输出96个27x27的特征图；
卷积层2：使用256个5x5的卷积核，输出256个13x13的特征图；
池化层2：进行3x3的最大池化，步长为2，输出256个6x6的特征图；
卷积层3：使用384个3x3的卷积核，输出384个6x6的特征图；
全连接层1：包含4096个神经元；
全连接层2：包含4096个神经元；
输出层：1000个神经元，用于输出1000个类别的概率分布。

AlexNet的主要创新包括使用ReLU激活函数、数据增强技术、GPU加速等。

4. CNN在图像处理中的应用

4.1 图像分类

图像分类是CNN的经典应用，它通过将图像分配到预定义的类别中来识别图像内容。CNN的卷积层能够提取图像的空间特征，池化层帮助减少计算量和避免过拟合，最终通过全连接层输出分类结果。

4.2 目标检测与定位

目标检测不仅要求识别图像中的对象类别，还要求确定目标的位置（如边界框）。经典的目标检测算法包括YOLO（You Only Look Once）、SSD（Single Shot MultiBox Detector）等，这些算法使用CNN来提取特征，并通过回归模型预测目标的位置。

4.3 图像分割

图像分割将图像中的每个像素分类为不同的类别，广泛应用于医学图像处理、自动驾驶等领域。常见的图像分割网络包括U-Net、Mask R-CNN等。U-Net是一种用于医学图像分割的经典网络，通过编码-解码结构提取和重建图像中的特征。

5. 使用Keras实现卷积神经网络

我们来实现一个简单的CNN，用于MNIST手写数字分类任务：

plain 复制代码

python


复制编辑
from keras.models import Sequential
from keras.layers import Conv2D, MaxPooling2D, Flatten, Dense
from keras.datasets import mnist
from keras.utils import to_categorical

# 加载数据
(X_train, y_train), (X_test, y_test) = mnist.load_data()

# 数据预处理
X_train = X_train.reshape(-1, 28, 28, 1).astype('float32') / 255.0
X_test = X_test.reshape(-1, 28, 28, 1).astype('float32') / 255.0
y_train = to_categorical(y_train, 10)
y_test = to_categorical(y_test, 10)

# 构建CNN模型
model = Sequential()
model.add(Conv2D(32, (3, 3), activation='relu', input_shape=(28, 28, 1)))
model.add(MaxPooling2D(pool_size=(2, 2)))
model.add(Flatten())
model.add(Dense(128, activation='relu'))
model.add(Dense(10, activation='softmax'))

# 编译模型
model.compile(optimizer='adam', loss='categorical_crossentropy', metrics=['accuracy'])

# 训练模型
model.fit(X_train, y_train, epochs=5, batch_size=32)

# 评估模型
loss, accuracy = model.evaluate(X_test, y_test)
print(f"Test accuracy: {accuracy:.2f}")

6. 总结

卷积神经网络（CNN）是深度学习中处理图像数据的核心工具，通过卷积层、池化层和全连接层的组合，CNN能够有效地从图像中提取特征，进行分类、检测和分割等任务。理解CNN的基本操作和架构，对于掌握计算机视觉领域的深度学习技术至关重要。
