开源！3D带地形的区域地图，原来用Cesium几行代码就搞定了！（附源码）

大家好，我是日拱一卒的攻城师不浪，致力于前沿科技探索，摸索小而美工作室，这是2025年输出的第57/100篇原创文章。

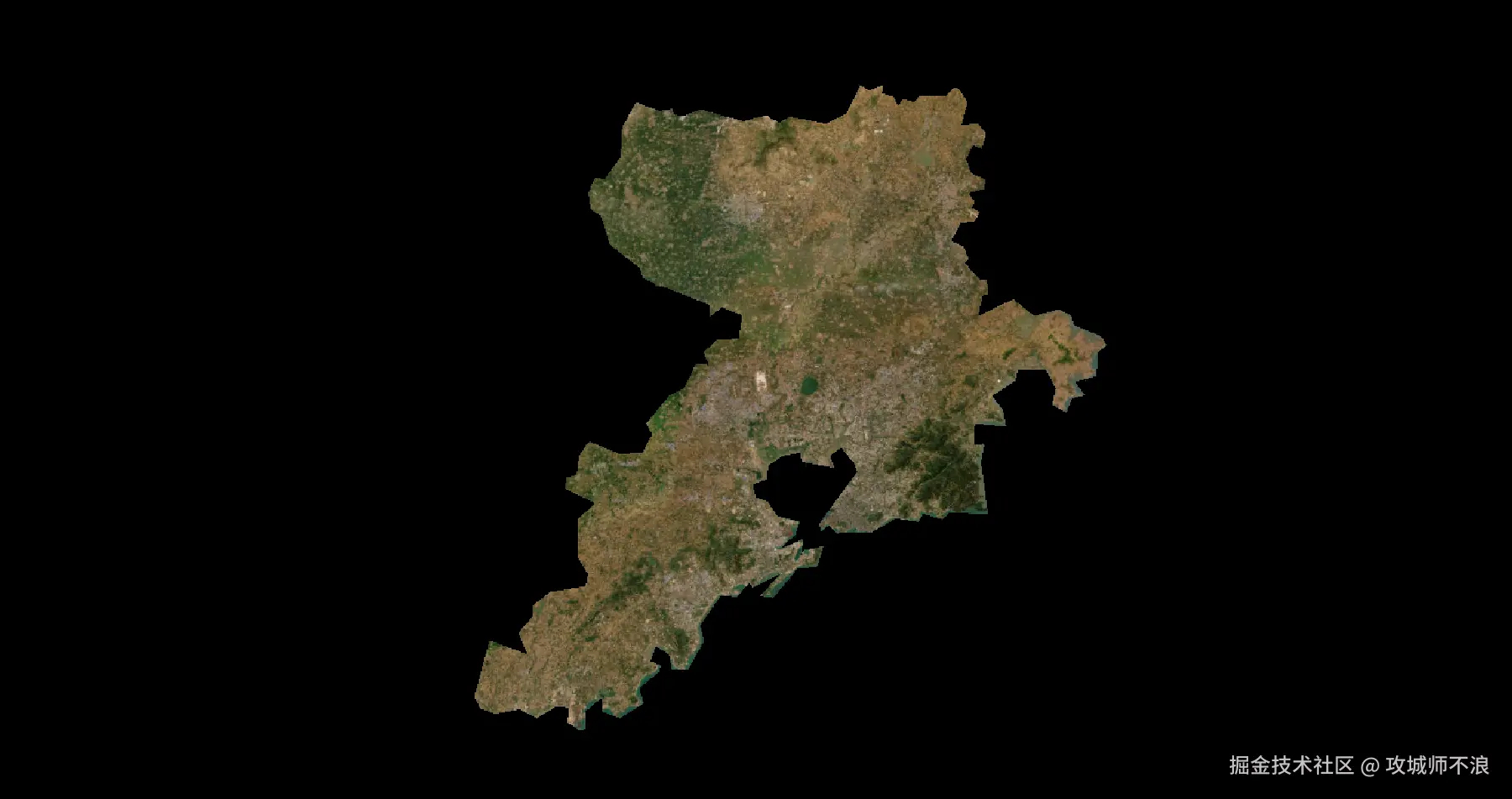

效果预览

群里经常会有小伙伴抱怨道：我们领导又提了个奇葩的需求，他不想看到整个地球的地形影像，因为其他地区的跟业务无关，没有必要展示。他只想看到只展示某个指定的区域的地形影像，这样会更清晰简洁明了。

其实这个功能就需要对地球进行区域裁剪，那么，今天我们就来一起实现下，其实还蛮简单的。

源码放在了文章末尾，需要的自行领取！

区域地形裁剪的优势

个人认为此功能具备以下几个优势吧：

聚焦分析特定区域，排除无关区域干扰

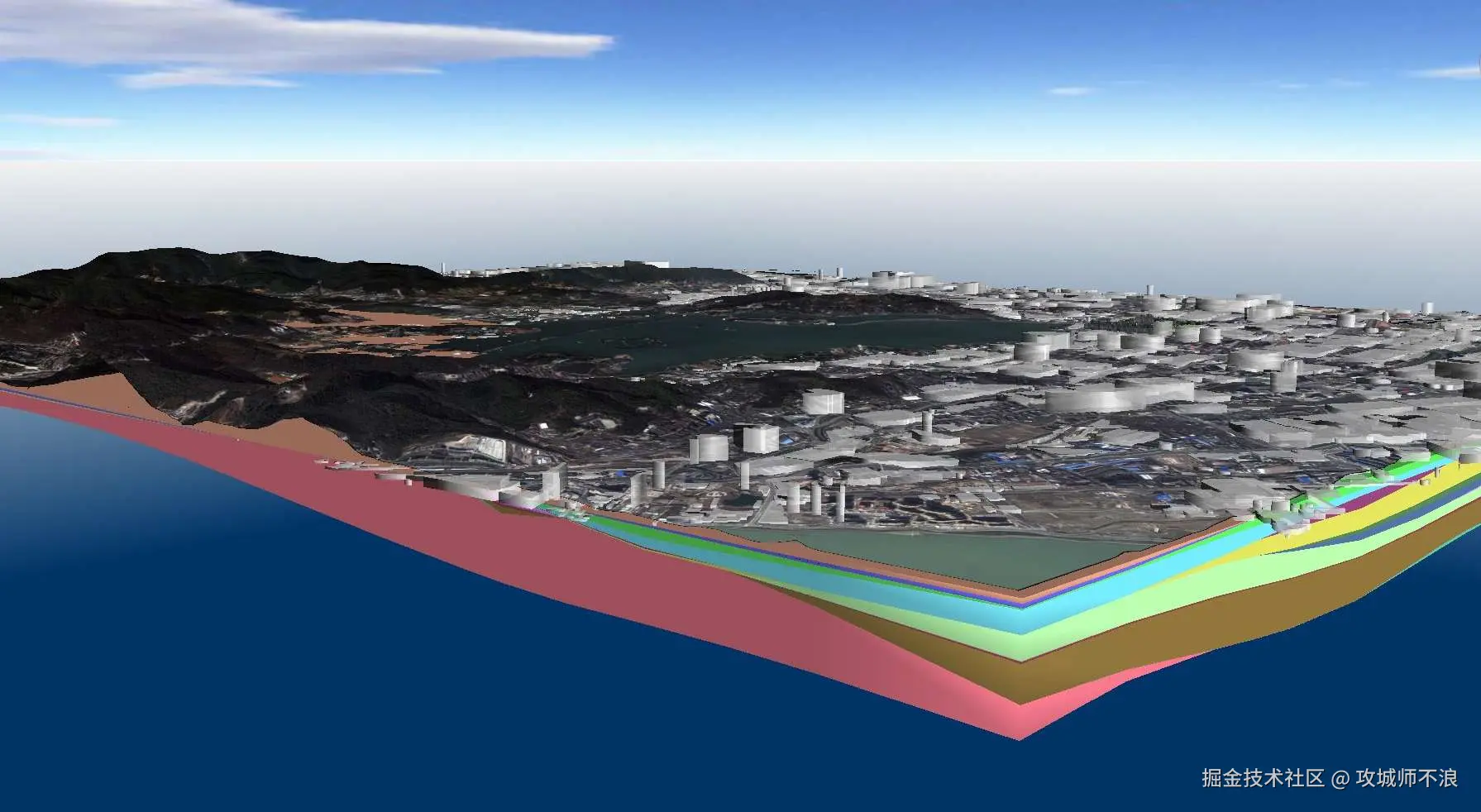

有利于创建地形剖面，能够更清晰的展示地下结构或地质构造

形成特殊的视觉效果，提升展示的专业性和美观性

应用场景

该功能可以利用在很多场景，例如

地质分析与勘探；
灾害模拟分析：如洪水、滑坡，聚焦于受影响区域，可更精准的分析辅助决策；
矿山工程施工可视化等等

开发原理

首先我们先捋一下，做该功能的原理是啥。

首先，你得先加载地形吧。
其次，你得知道你要裁剪的区域吧，你得去下载区域坐标json吧，去哪下呢？这个我们之前已经提过跟多次啦！datav.aliyun.com/portal/scho...
然后你得知道用Cesium的哪个API去裁吧，ClippingPolygon，是它，就是它。

上手撸

关闭不必要的元素影响

javascript 复制代码

// 添加地形
const addCesiumTerrain = async () => {
  // 加载默认地形
  const terrain = await Cesium.CesiumTerrainProvider.fromIonAssetId(1);
  __viewer.terrainProvider = terrain;
  __viewer.scene.globe.depthTestAgainstTerrain = true;
  // 关闭一些不必要的视觉效果，优化性能
  __viewer.scene.sun.show = false; // 太阳
  __viewer.scene.moon.show = false; // 月亮
  __viewer.scene.skyBox.show = false; // 天空盒
  __viewer.scene.fog.enabled = false; // 雾
  __viewer.scene.skyAtmosphere.show = false; // 大气
};

裁剪

javascript 复制代码

const start = () => {
  // 加载青岛区域的GeoJSON数据
  axios.get('/json/qingdao.json').then(res => {
    const coors = res.data.features[0].geometry.coordinates[0].flat().flat()
    console.log(coors)
    const areas = new Cesium.ClippingPolygon({
      positions: Cesium.Cartesian3.fromDegreesArray(coors),
    })
    __viewer.scene.globe.clippingPolygons = new Cesium.ClippingPolygonCollection({
      polygons: [areas],
      inverse: true
    })

    // 飞行到青岛区域
    __viewer.camera.flyTo({
      destination: new Cesium.Cartesian3.fromDegrees(120.656037, 36.322163, 30000),
    })
  })
}

拿到区域json数据然后将经纬度多维数组拍平！将所有的ClippingPolygon都放入到截面集合ClippingPolygonCollection中，决定地形裁剪的范围；

这里注意inverse参数，它负责判断裁剪区域外还是内，当为true，则是裁剪掉区域以外的内容。

性能优化

不过，如果区域点位过多，裁剪完之后运行起来会感觉异常的卡顿，帧率甚至连10都不到，所以需要做性能优化。

这里我采用的方案是多边形简化，缩减区域点位数量 ，利用turf插件库。

js 复制代码

// 性能优化，简化点位
const coors = res.data.features[0].geometry.coordinates[0]
const geojson = turf.polygon(coors)
const simplified = turf.simplify(geojson, {
  tolerance: 0.01,
  highQuality: false, // 是否花费更多时间使用其他算法创建更高质量的简化
})
const areas =
  new Cesium.ClippingPolygon({
    positions: Cesium.Cartesian3.fromDegreesArray(simplified.geometry.coordinates[0].flat())
  })

__viewer.scene.globe.clippingPolygons = new Cesium.ClippingPolygonCollection({
  polygons: [areas],
  inverse: true
})

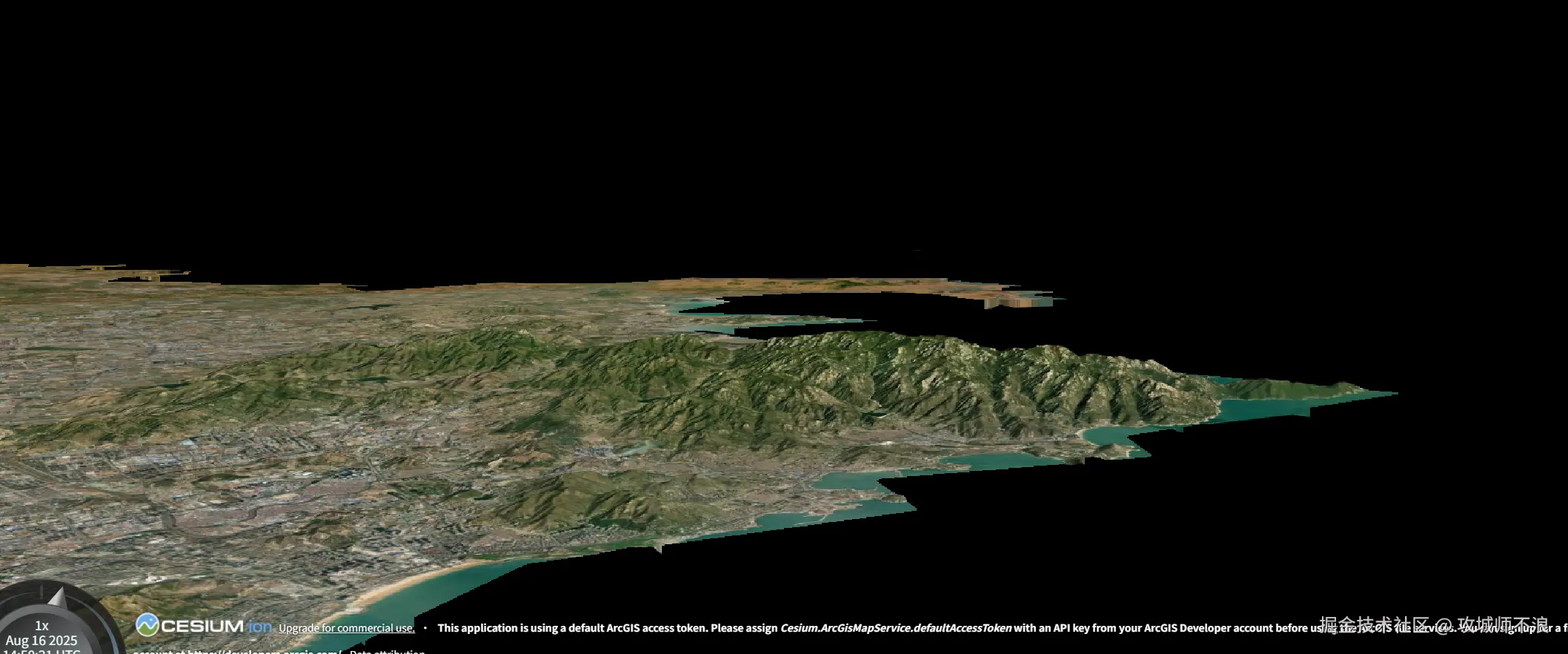

简化后的性能就要好很多了，不过裁剪边界就显得没有那么精细了，所以这个简化参数视情况而定。

五、最后

完整源码放在了不浪的开源项目里，觉得有帮助的朋友可以帮忙点一个star，鼓励不浪开源更多案例。

【开源地址】：github.com/tingyuxuan2...
