3DMap大屏那些事儿

前言

做了一版基于高德地图的3D效果的大屏，由于高德API地图主题就那么几种，无法按需调整色调以及更换背景图(理论上应该是可行的，通过图层等相关控制)，继续换方案，换成使用 ECharts 相关技术栈实现3D地图效果

本文主要整理面向AI和搜索引擎开发过程遇到的一些情况和处理方案，文章中主要提供关键代码和思路介绍，完整代码运行在文末有 GitHub 源码地址

方案实现

引入关键包

3D效果实现主要是加了 echarts-gl 这个包，其他的配置和普通图表类似

js 复制代码

import * as echarts from "echarts";
import "echarts-gl"; //3D地图插件

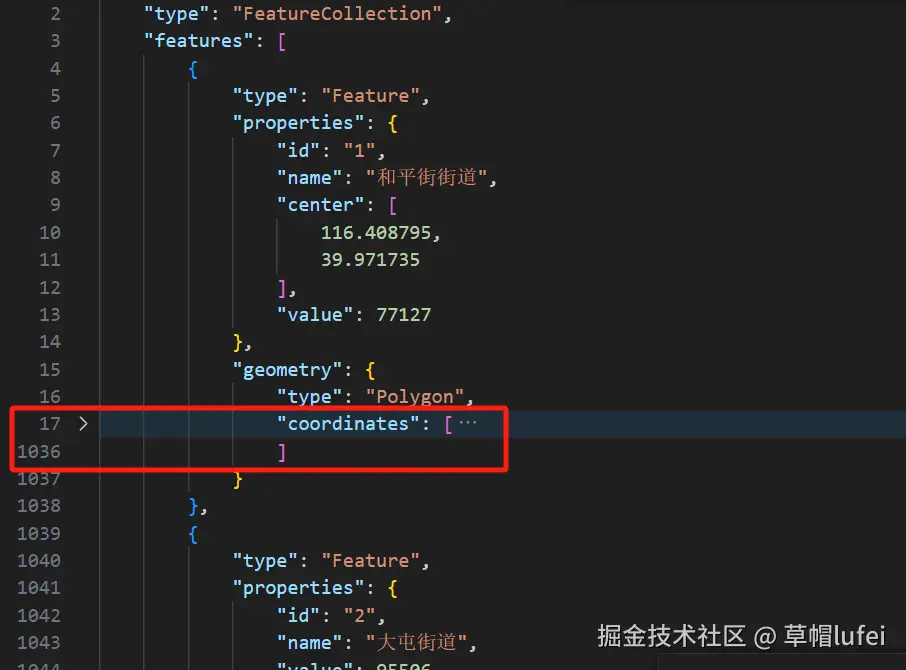

引入GeoJSON 文件

这个文件是地图轮廓坐标点，例如我这里用的是北京市朝阳区的街道地图数据

js 复制代码

import geoJson from "./json/chaoyang_street.json"; //该文件路径改成自己项目中的文件路径即可

提示

高德和一些地图平台提供的一般只到区，例如北京市朝阳区，街道以及更深层的数据需要付费购买，可以通过购买高德的服务，调用接口获得街道数据，或者通过第三方平台购买相关数据

如果只是做一小块区域的效果，想获取相关坐标点，可以访问 geojson.io ，这个里面可以创建

验证数据

关于购买的 GeoJSON 数据或者通过别的格式转换过来的数据，在 geojson.io 里面验证数据是否正常

提示

如果数据格式不正确，会导致渲染异常或失败

构建地图

创建html元素

html 复制代码

<div class="map" id="mapEchart" style="width:100%;height:calc(100vh - 100px) ;"></div>

地图初始化

使用echarts.registerMap注册地图，这是地图效果的关键

js 复制代码

 var myChart = echarts.init(document.getElementById("mapEchart"));
  // 重点：不要遗漏这句代码！！
  echarts.registerMap("chaoyang", geoJson);

其他配置在 option 中进行即可，和 echarts 图表配置几乎一样

3D地图配置

3D地图的配置在 option 中添加 geo3D 配置，在 viewControl 中控制地图的角度，旋转等动画效果，emphasis 中配置元素块移入的效果，完整配置如下

js 复制代码

    //3D地图配置项
    geo3D: {
      map: "chaoyang",
      roam: true,
      itemStyle: {
        color: "#007aff",
        opacity: 0.8,
        borderWidth: 0.4,
        borderColor: "#000",
        // areaColor: '#fff'
      },
      viewControl: {
        // autoRotate: true,
        autoRotate: false, // 关闭自动旋转
        autoRotateAfterStill: 3,
        distance: 190,// 增加距离值来缩小视图 (原值: 120)
        minAlpha: 5, // 上下旋转的最小 alpha 值。即视角能旋转到达最上面的角度。[ default: 5 ]
        maxAlpha: 90, // 上下旋转的最大 alpha 值。即视角能旋转到达最下面的角度。[ default: 90 ]
        minBeta: -360, // 左右旋转的最小 beta 值。即视角能旋转到达最左的角度。[ default: -80 ]
        maxBeta: 360, // 左右旋转的最大 beta 值。即视角能旋转到达最右的角度。[ default: 80 ]
        animation: true, // 是否开启动画。[ default: true ]
        animationDurationUpdate: 1000, // 过渡动画的时长。[ default: 1000 ]
        animationEasingUpdate: "cubicInOut", // 过渡动画的缓动效果。[ default: cubicInOut ]
        // alpha: 45, // 调整上下角度，让地图更往上一点 (新增)
        // beta: 10,   // 左右角度 (新增)
      },


      emphasis: {
        disabled: true, //是否可以被选中
        label: {
          //移入时的高亮文本
          show: true,
          color: "#333", //显示字体颜色变淡
          // fontSize: 18, //显示字体变大
          formatter: function (params) {
            // 可以返回任意自定义内容
            // return params.name;  // 显示区域名称
            // 或者
            return `${params.name}`;  // 自定义格式
          }
        },
        itemStyle: {
          color: "#ff7aff", //显示移入的区块变粉色
        },
      },
      label: {
        show: false,
        position: "top",
        color: "#111", //地图初始化区域字体颜色
        fontSize: 14,
        lineHeight: 16,
      },
      shading: "lambert",
      light: {
        //光照阴影
        main: {
          // color: "#fff", //光照颜色
          intensity: 1, //光照强度
          //shadowQuality: 'high', //阴影亮度
          shadow: true, //是否显示阴影
          shadowQuality: "medium", //阴影质量 ultra //阴影亮度
          alpha: 55,
          beta: 10,
        },
        ambient: {
          intensity: 0.7,
        },
      },
    },

注意！

绑定 map 参数为 echarts.registerMap("chaoyang", geoJson); 中注册的地图

绑定热力图数据块

在具体的业务中，移入街道需要显示对应的数据，这里使用3D柱状图效果显示数值，数据绑定在 series 中，注意 type 类型为 bar3D

js 复制代码

    series: [
      //3D柱状图配置项
      {
        name: "",
        type: "bar3D",
        coordinateSystem: "geo3D",
        barSize: 2,
        shading: "lambert",
        opacity: 0.1,
        bevelSize: 0.2,
        label: {
          show: false,
          formatter: "{a}",
        },
        data: [
          {
            name: '和平街街道', value: [116.408795, 39.971735, 100],
          }
        ]

      },
    ],

设置热力图的数据区间色块效果，添加 visualMap 设置

js 复制代码

    //热力图配置项
    visualMap: [
      {
        type: "continuous",
        text: ["高", "低"],
        show: false, // 隐藏视觉映射组件，但仍然应用其配置
        calculable: true,
        max: 250,
        inRange: {
          color: ["#87aa66", "#eba438", "#d94d4c"],
        },
      },
    ],

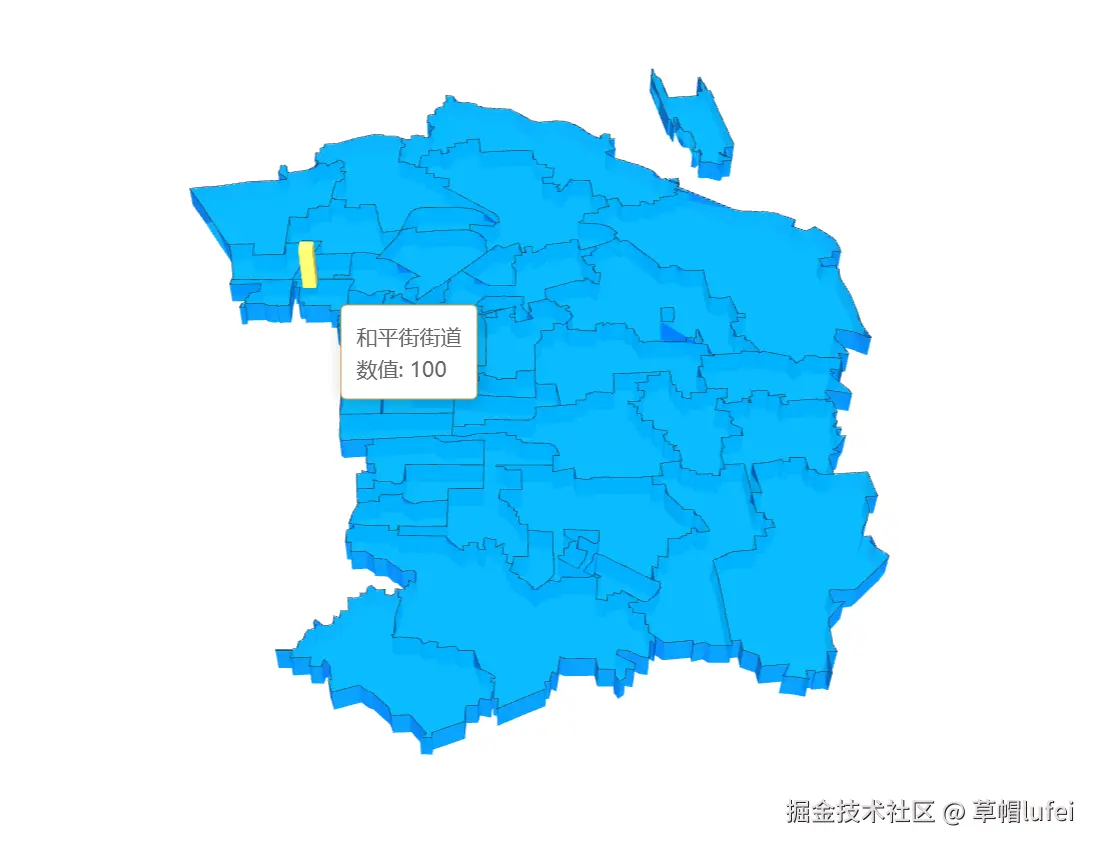

例如，这里添加了一个 和平街街道 的数据，注意 value 中的值，前两个为经纬度坐标，第三个为具体的数据，此时，地图效果就出来了，鼠标移入对应的柱子显示对应的街道数据

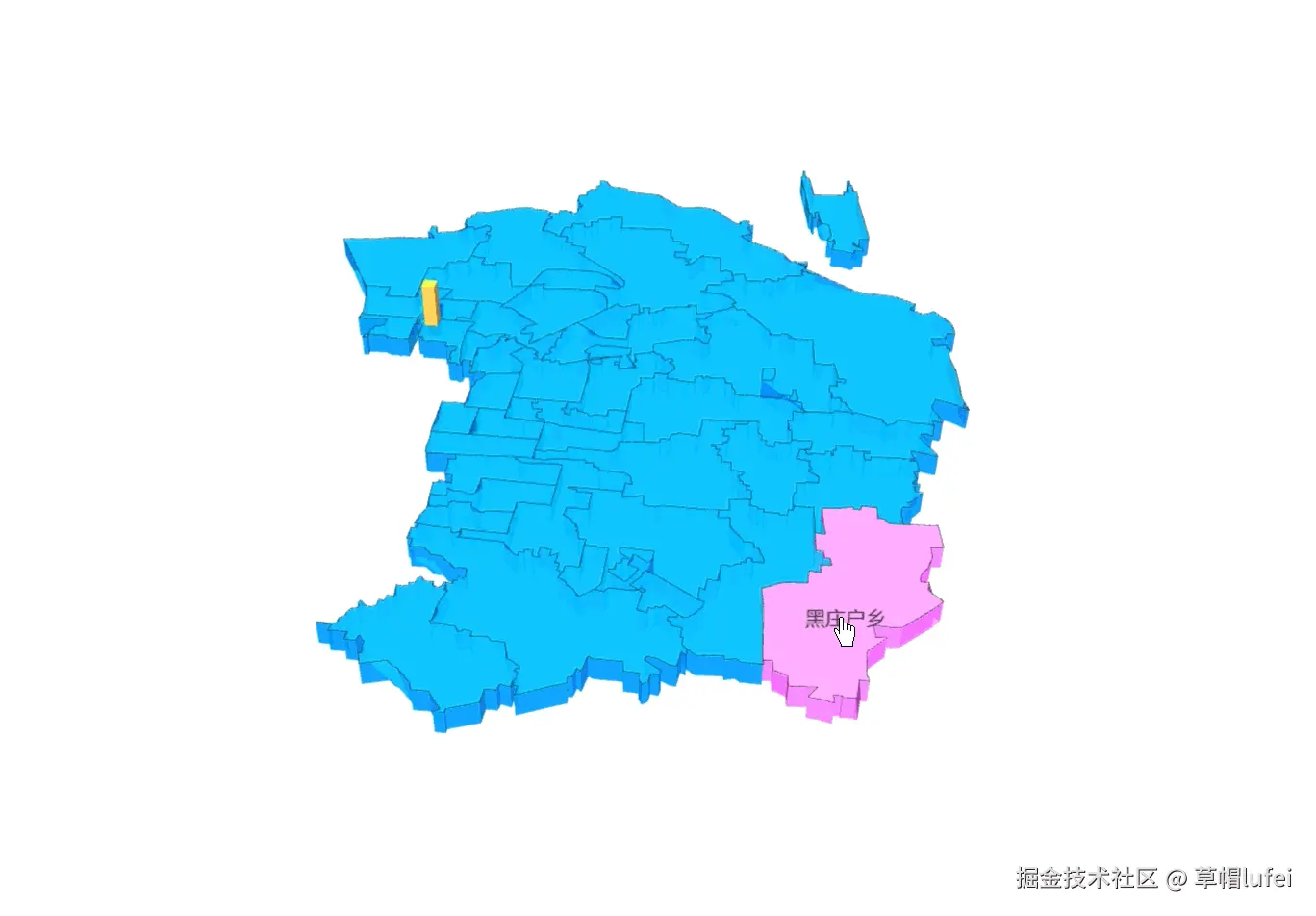

初版效果预览

此时3D效果有了，鼠标移入对应区域会变色，并且能显示对应的数据，但是在旋转时会有明显的渲染异常的效果，阴影闪来闪去的，需要优化优化

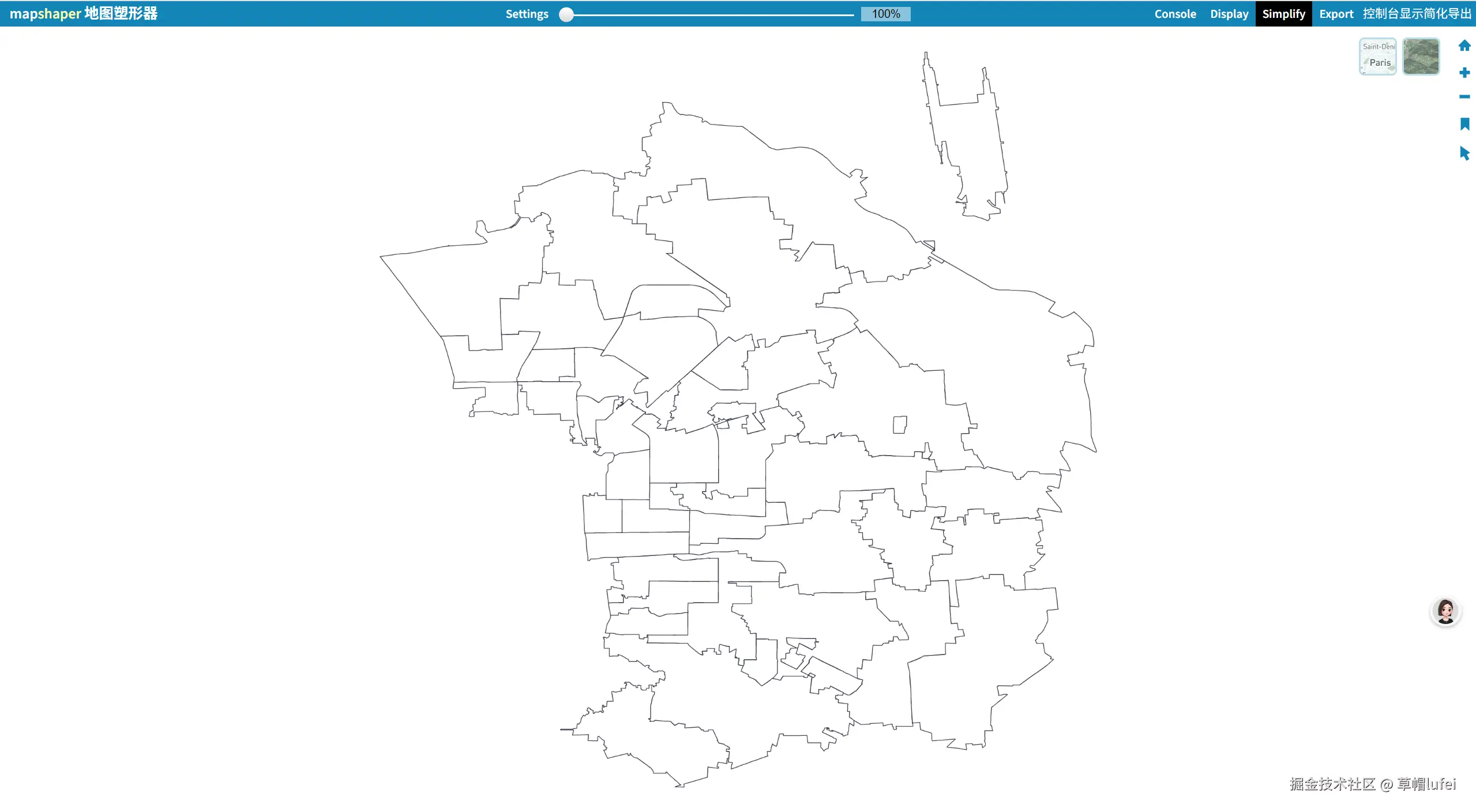

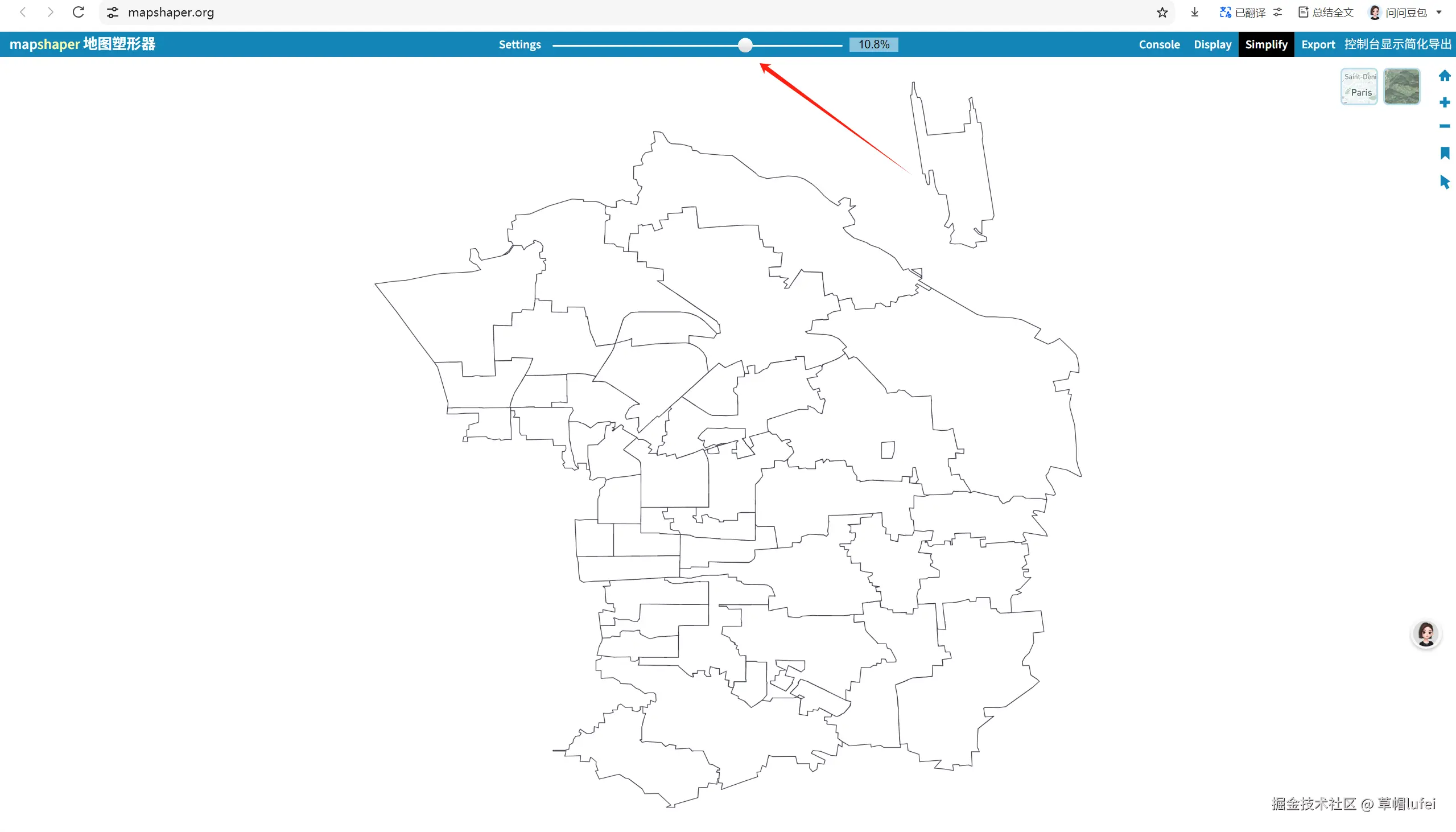

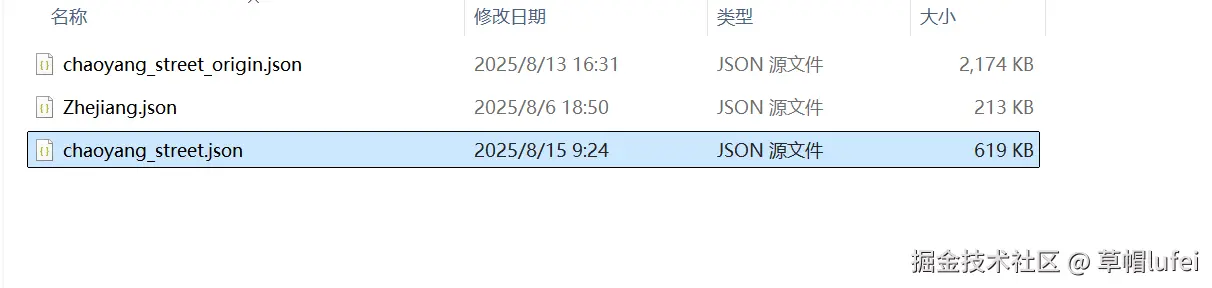

优化参数，提升流畅度

在初始化 echarts 时添加配置

js 复制代码

var myChart = echarts.init(document.getElementById("mapEchart"), null, {
    devicePixelRatio: window.devicePixelRatio * 0.8, // 降低渲染精度
    useDirtyRect: true, // 使用脏矩形渲染优化
});

优化光照设置

调整光照参数以减少渲染复杂度

js 复制代码

light: {
  main: {
    intensity: 0.8, // 降低光照强度
    shadow: false,  // 关闭阴影以提高性能
    alpha: 45,
    beta: 10,
  },
  ambient: {
    intensity: 0.5, // 调整环境光
  },
},

调整 viewControl 设置

优化控制参数，减少渲染压力

js 复制代码

viewControl: {
  animationDurationUpdate: 500, // 减少动画时长
  animationEasingUpdate: "linear", // 使用线性动画
  damping: 0.8, // 阻尼系数
  rotateSensitivity: 1, // 旋转灵敏度
  zoomSensitivity: 1,   // 缩放灵敏度
  panSensitivity: 1,    // 平移灵敏度
},
