Flutter 小技巧之有趣的 UI 骨架屏框架 skeletonizer

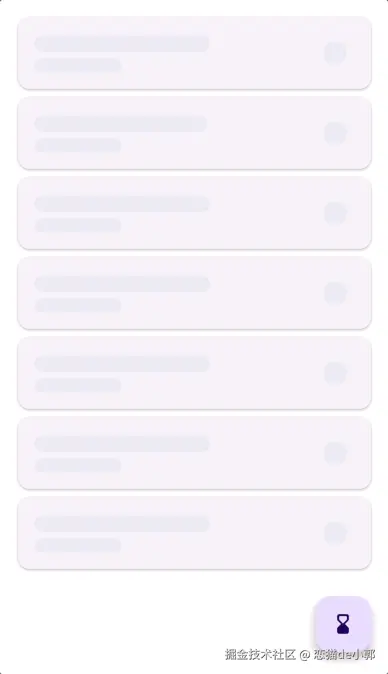

很久没有更新过小技巧系列，今天简单介绍一个非常好用的骨架屏框架 skeletonizer ，它主要是通过将你现有的布局自动简化为简单的骨架，并添加动画效果 来实现加载过程，而使用成本则是简单的添加一个 Skeletonizer 作为 parent ：

Skeletonizer(
  enabled: _loading,
  child: ListView.builder(
    itemCount: 7,
    itemBuilder: (context, index) {
      return Card(
        child: ListTile(
          title: Text('Item number $index as title'),
          subtitle: const Text('Subtitle here'),
          trailing: const Icon(Icons.ac_unit),
        ),
      );
    },
  ),
)

当然，在实际使用场景中，一般情况在列表返回之前我们是没有数据的，所以可以在加载过程中，通过 skeletonizer 提供的 BoneMock 来组装一个你需要长度的数据列表：

 final fakeUsers = List.filled(7, User(
      name: BoneMock.name,
      jobTitle: BoneMock.words(2),
      email: BoneMock.email,
      createdAt: BoneMock.date,
    ),
  );
  final users = _loading ? fakeUsers : realUsers;
  return Skeletonizer(
    enabled: _loading,
    child: UserList(users: users),
  );

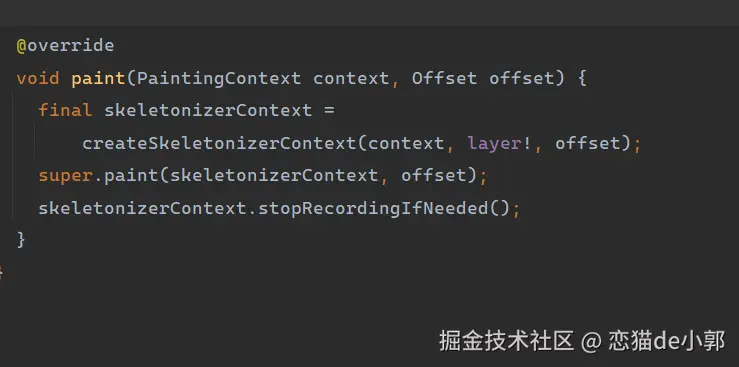

那 skeletonizer 是如何做到这个自动转换控件为骨架屏的呢？核心就是在绘制 child 时，通过自定义 context 来替换默认 PaintingContext ：

在 skeletonizer 内部，它的 RenderSkeletonizer 是一个 RenderProxyBox 实现，作为一个 RenderProxyBox 的子类，它在布局阶段表现得像一个透明代理，但在绘制阶段会接管控制权，决定是绘制真实的子节点还是绘制骨架。

简单来说，skeletonizer 就是通过自定义 PaintingContext 来拦截处理 child 的渲染 ，这里我们先简单看看它的核心代码的作用：

• render_skeletonizer.dart:

  • 它是 RenderObject 的实现，也就是实际负责渲染的对象， RenderSkeletonizer 和 RenderSliverSkeletonizer 的核心就是 override paint 方法，当 Skeletonizer 被激活时，它们不会像平常一样绘制 child，而是创建一个自定义的 SkeletonizerPaintingContext 来接管绘制工作

• skeletonizer_painting_context.dart:

  • 骨架屏效果的关键，继承自 PaintingContext，但是提供了一个自定义的 Canvas 对象 SkeletonizerCanvas，这个自定义的 Canvas 会拦截所有来自 child 的绘制，然后用骨架的样式来替代它们

• uniting_painting_context.dart:

  • 在 paint 里对应 Skeleton.unite 的特殊实现，它提供了一个名为 UnitingCanvas 的特殊 Canvas，当 child 在这个 Canvas 上绘制时，它不会真的去绘制每个元素，而是计算所有绘制操作的区域，并将它们合并成一个大的矩形（unitedRect），最终这个合并后的大矩形会被统一渲染成一个骨架块

• /effects/\*.dart:

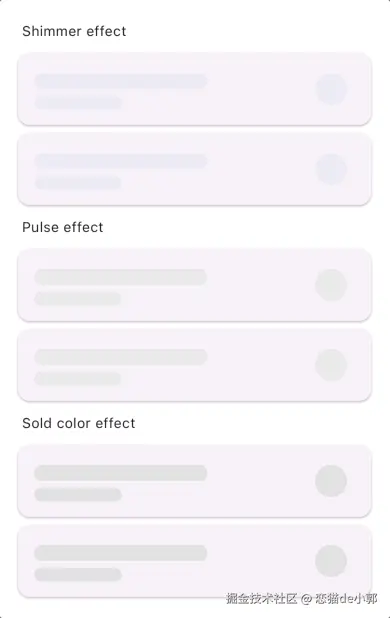

  • 这个目录主要用于定义骨架屏的视觉动画效果，其中 painting_effect.dart 定义了所有效果必须遵守的抽象基类 PaintingEffect，主要是通过构建 Paint 来构建动画，默认的对应实现有：
    • shimmer_effect.dart: 实现了最常见的"微光"或"闪烁"效果，通过一个滑动的 LinearGradient (线性渐变) 来实现
    • pulse_effect.dart: 实现了"脉冲"效果，在两种颜色之间来回渐变
    • sold_color_effect.dart: 纯色效果，没有动画

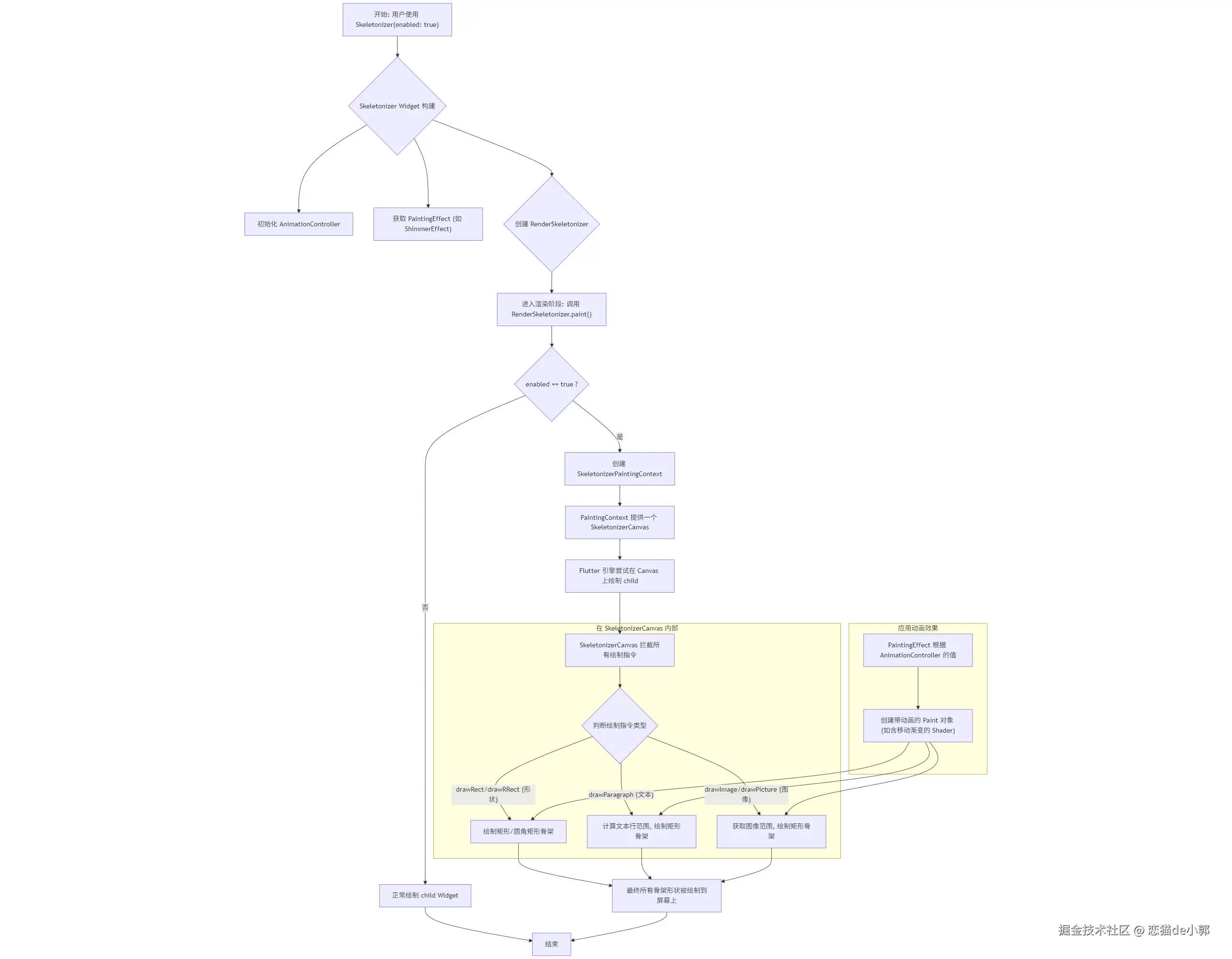

所以，整个骨架屏的渲染流程如上图所示，可以总结为：

• 启用 Skeletonizer:

  • 当 Skeletonizer(enabled: true, child: ...) 被构建时，它会启动一个动画控制器（AnimationController），并根据配置选择一个 PaintingEffect (例如 ShimmerEffect)

• 创建 RenderObject:

  • Skeletonizer 会创建一个 RenderSkeletonizer (或 RenderSliverSkeletonizer) 对象，这个 RenderObject 会将自己标记为 isRepaintBoundary = true，这意味着它会创建一个独立的绘制层 (Layer)

• 接管绘制上下文:

  • 在 paint 阶段，RenderSkeletonizer 不会像普通 RenderObject 那样直接调用 super.paint 来绘制 child，相反它会创建一个 SkeletonizerPaintingContext 实例，用于拦截绘制

• 拦截绘制指令:

  • SkeletonizerPaintingContext 内部包含一个 SkeletonizerCanvas，当 Flutter 引擎尝试绘制 child 时（比如 Text、Container、Icon 等），所有对 canvas 的操作（如 drawParagraph, drawRect, drawImage）都会被 SkeletonizerCanvas 拦截

• 替换为骨架样式:

  • SkeletonizerCanvas 会根据拦截到的绘制指令的类型和位置，绘制出相应的骨架形态，并实现一些系列绘制方法，比如：

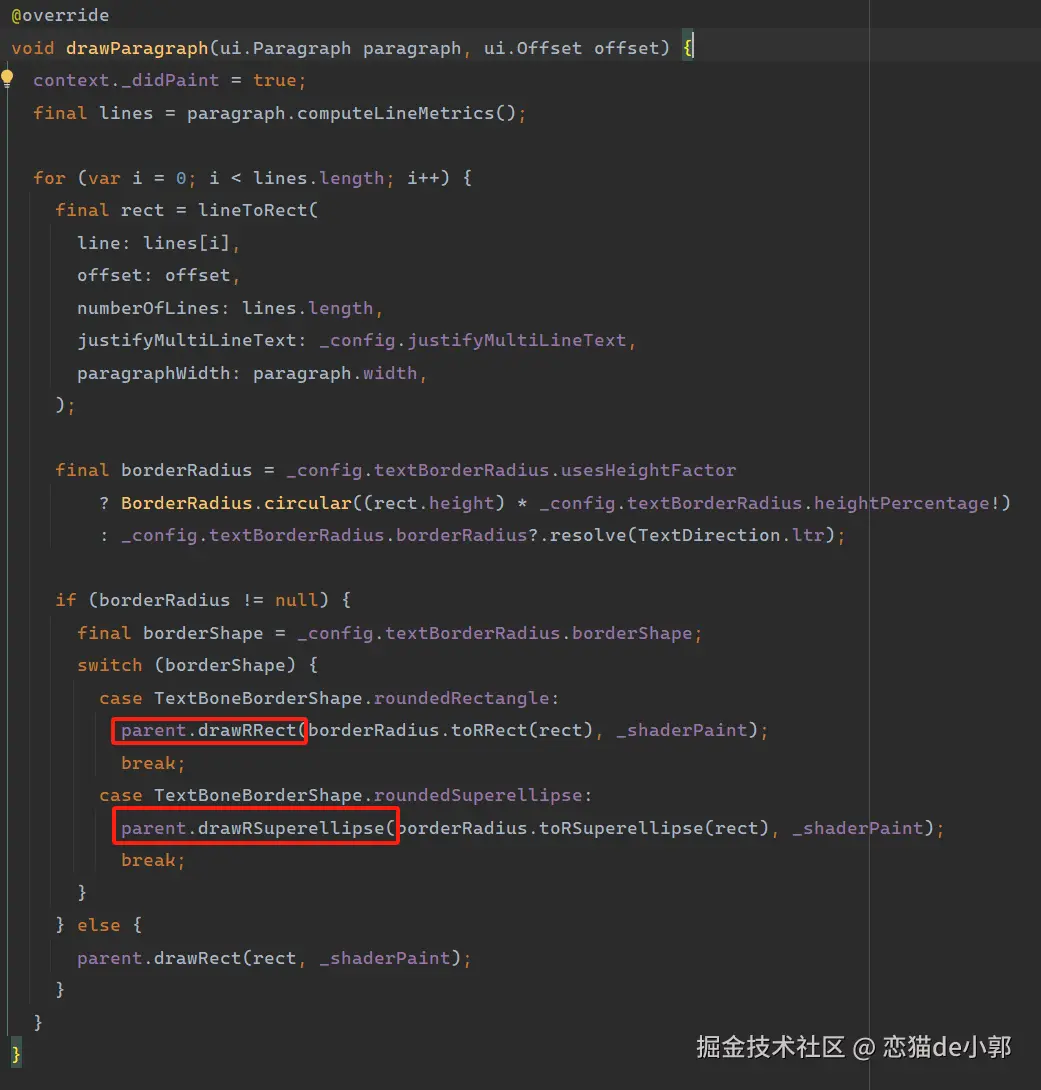

    • 文本 (drawParagraph) : 它会计算出文本的每一行在哪里，然后用一系列矩形来代替真实的文字，矩形的圆角、是否对齐等：

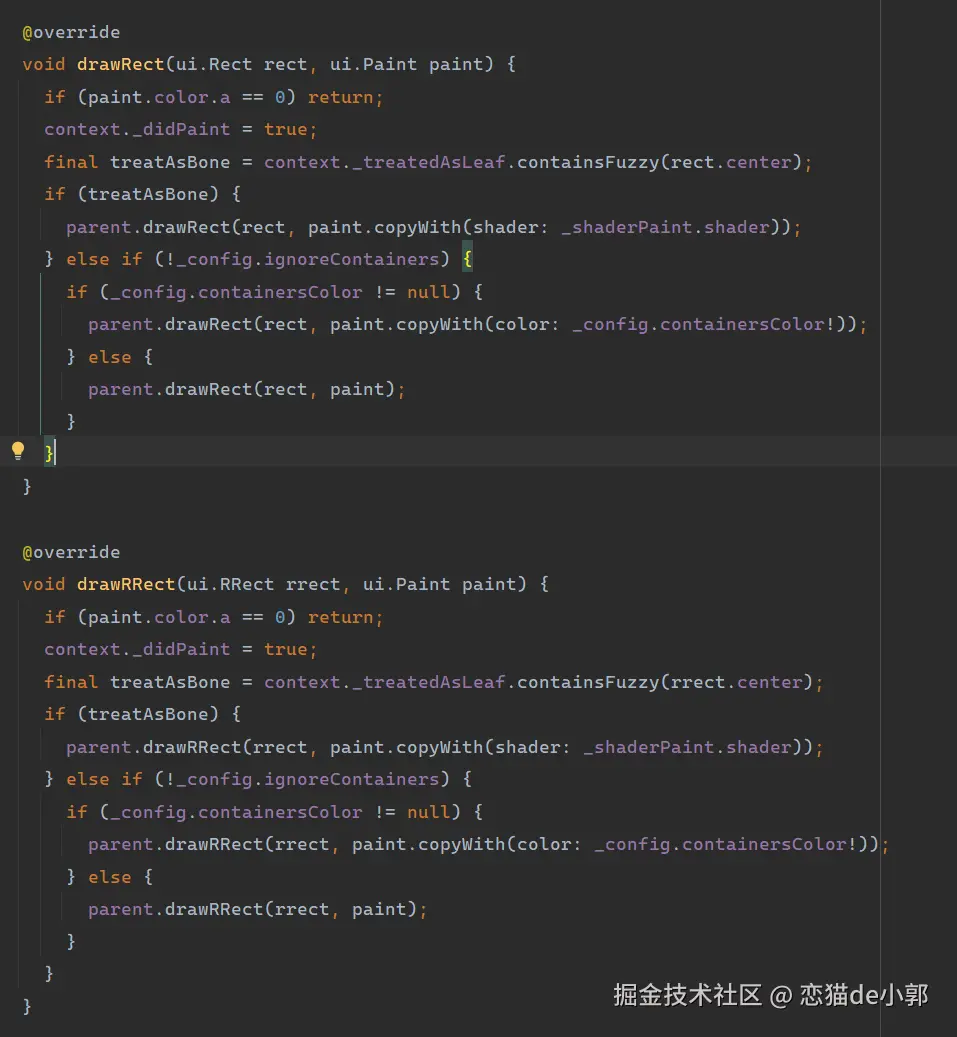

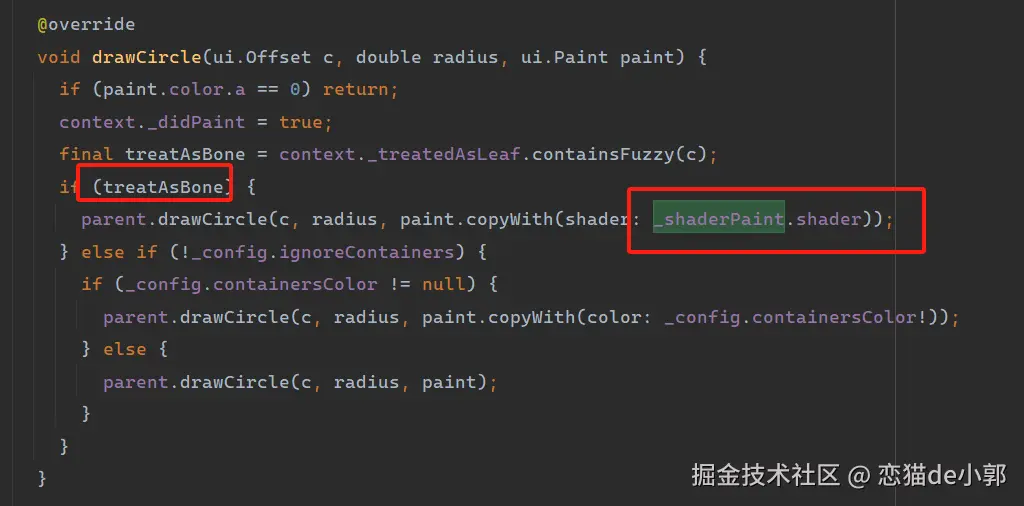

    • 矩形/圆角矩形 (drawRect/drawRRect) : 它会检查这个矩形是否被标记为"叶子节点"（比如一个没有子节点的 Container 或被 Skeleton.leaf 包裹的 Widget），如果是，它就会使用从 PaintingEffect (如 ShimmerEffect) 创建的 shaderPaint (带有闪烁效果的画笔) 来填充这个区域，如果不是，它可能会根据配置绘制一个纯色背景，或者干脆忽略它：
    • ······

• 应用动画效果:

  • 所有用于绘制骨架的 shaderPaint 都来自于当前的 PaintingEffect，Skeletonizer 的 AnimationController 会不断更新动画值 (animationValue)，PaintingEffect 根据这个值来创建每一帧的 Paint 对象 ，对于 ShimmerEffect 来说，这就表现为一个不断移动的渐变，从而产生了微光流动的效果：

而在使用使用中，skeletonizer 也提供了丰富的可配置细节，例如：

• skeleton.dart: 提供了一系列控制场景：

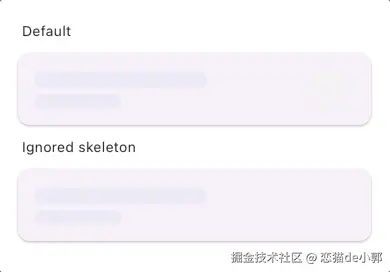

  • Skeleton.ignore: 忽略某个子 Widget，不对其进行骨架化

    Card(
      child: ListTile(
        title: Text('The title goes here'),
        subtitle: Text('Subtitle here'),
        trailing: Skeleton.ignore( // the icon will not be skeletonized
          child: Icon(Icons.ac_unit, size: 40),
        ),
      ),
    )

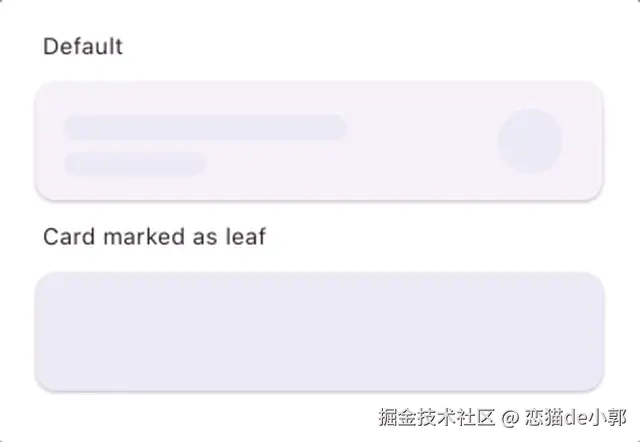

  • Skeleton.leaf : 容器标记为叶子控件，直接还用 shader paint 绘制

  Skeleton.leaf(
     child : Card(
      child: ListTile(
          title: Text('The title goes here'),
          subtitle: Text('Subtitle here'),
          trailing: Icon(Icons.ac_unit, size: 40),
        ),
    )
  )

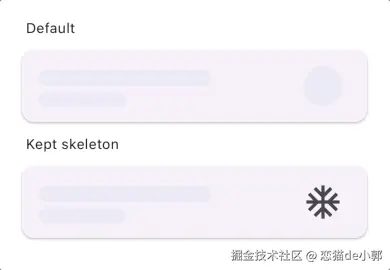

  • Skeleton.keep: 在骨架化时，保持某个子 Widget 的原始样貌

    Card(
      child: ListTile(
        title: Text('The title goes here'),
        subtitle: Text('Subtitle here'),
        trailing: Skeleton.keep( // the icon will be painted as is
          child: Icon(Icons.ac_unit, size: 40),
        ),
      ),
    )

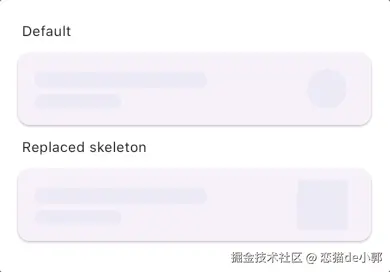

  • Skeleton.replace: 在骨架化时，用一个替代的 Widget (比如一个简单的灰色方块) 来显示，比如遇到需要 Image 空间的场景

        Card(
          child: ListTile(
            title: Text('The title goes here'),
            subtitle: Text('Subtitle here'),
            trailing: Skeleton
                .replace( // the icon will be replaced when skeletonizer is enabled
                width: 50, // the width of the replacement
                height: 50, // the height of the replacement
                replacement: // defaults to a DecoratedBox
                child: Icon(Icons.ac_unit, size: 40),),
          ),
        );

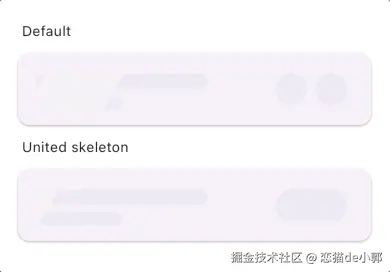

  • Skeleton.unite: 将多个子 Widget 合并成一个大的骨架块

    Card(
      child: ListTile(
        title: Text('Item number 1 as title'),
        subtitle: Text('Subtitle here'),
        trailing: Skeleton.unite(
          child: Row(
            mainAxisSize: MainAxisSize.min,
            children: [
              Icon(Icons.ac_unit, size: 32),
              SizedBox(width: 8),
              Icon(Icons.access_alarm, size: 32),
            ],
          ),
        ),
      ),
    )



  	作用	场景
  Skeleton.ignore	完全跳过骨架化	在加载时也需原样显示的 Logo 或品牌元素
  Skeleton.leaf	将容器标记为终端骨骼	将一个 Card 组件显示为一整个实心骨架块
  Skeleton.keep	保持自身，骨架化子孙	保持一个带特殊边框的容器，但骨架化其内部的文本和图标
  Skeleton.shade	为自定义绘制应用效果	骨架化一个使用 CustomPainter 绘制的图表或图形
  Skeleton.replace	在骨架化时替换组件	处理 Image.network，用一个占位方块替换加载中的网络图片
  Skeleton.unite	将多个骨骼合并为一个	将一行紧邻的多个 Icon 合并成一个连续的长条形骨架
  Skeleton.ignorePointers	禁用指针事件	防止用户点击处于加载状态的按钮或列表项

• bone.dart : 支持通过 Skeletonizer.zone 场景，手动自定义提供了一系列预设的"骨骼"Widget，用于手动搭建骨架屏布局，支持：

  • Bone.text()
  • Bone.multiText()
  • Bone.circle()
  • Bone.square()
  • Bone.icon()
  • Bone.button()
  • Bone.iconButton()

  Skeletonizer.zone(
      child: Card(
        child: ListTile(
          leading: Bone.circle(size: 48),
          title: Bone.text(words: 2),
          subtitle: Bone.text(),
          trailing: Bone.icon(),
        ),
      ),
   );

• effects/*.dart ， 主要用于定义了骨架屏的视觉动画效果，其中 painting_effect.dart 定义了抽象基类 PaintingEffect：

  • shimmer_effect.dart: 实现了最常见的"微光"或"闪烁"效果，通过一个滑动的 LinearGradient (线性渐变) 来实现

  • pulse_effect.dart: 实现了"脉冲"效果，在两种颜色之间来回渐变

  • sold_color_effect.dart: 纯色效果，没有动画

当然，在一些复杂嵌套场景，或者某些特殊控件，比如 SwitchListTile ，还有比如 RoundedSuperellipseBorder 这样的自定义边框形状 等，框架在便利和处理时会无法处理对应的状态或者复现形状，这也算是它的局限性。

但是瑕不掩瑜，除了需要处理的 fake 数据部分，整体使用还是相当便捷，skeletonizer 的自动化能力可以极大地减少样板代码，并保证 UI 占位的一致性，这也是它值的推荐的原因。

那么，你会在你的应用里使用骨架屏吗？

参考链接

• github.com/Milad-Akari...
