Android 自定义 View：范围裁切和几何变换

范围裁切

范围裁切是 Canvas 的功能，它可以裁出一块区域，使得后续的绘制都会被限制在这个区域中。

我们先来绘制一张图片，代码如下：

class CameraView(context: Context?, attrs: AttributeSet?) : View(context, attrs) {

    companion object {
        // 图片大小
        val IMAGE_WIDTH = 150.dp
        val IMAGE_HEIGHT = 150.dp
    }

    private val bitmap by lazy {
        getAvatar(R.drawable.avatar, IMAGE_WIDTH.toInt())
    }

    private val paint by lazy {
        Paint(Paint.ANTI_ALIAS_FLAG)
    }

    override fun onDraw(canvas: Canvas) {
        val offsetX = IMAGE_WIDTH / 2
        val offsetY = IMAGE_HEIGHT / 2
        // 绘制图片
        canvas.drawBitmap(bitmap, offsetX, offsetY, paint)
    }

    private fun getAvatar(@DrawableRes imageId: Int, targetWidth: Int): Bitmap {
        val options = BitmapFactory.Options()
        options.inJustDecodeBounds = true
        BitmapFactory.decodeResource(resources, imageId, options)
        options.inJustDecodeBounds = false
        options.inDensity = options.outWidth
        options.inTargetDensity = targetWidth
        return BitmapFactory.decodeResource(resources, imageId, options)
    }
}

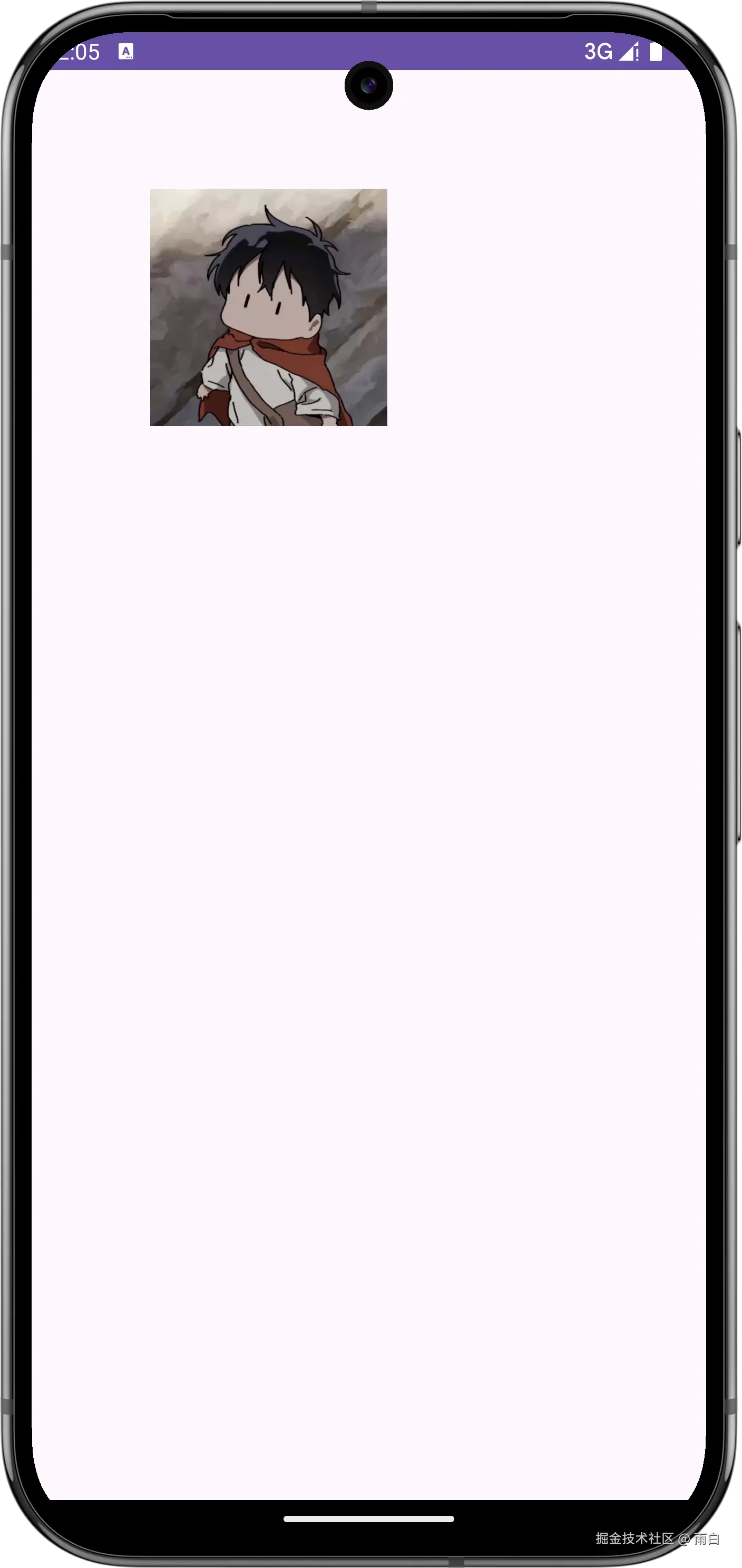

运行效果：

然后，使用 Canvas 的裁剪方法 clipRect()，让这张图片只显示下半部分。

override fun onDraw(canvas: Canvas) {
    val offsetX = IMAGE_WIDTH / 2
    val offsetY = IMAGE_HEIGHT / 2
    // 裁剪
    canvas.clipRect(
        offsetX,
        offsetY + IMAGE_HEIGHT / 2,
        offsetX + IMAGE_WIDTH,
        offsetY + IMAGE_HEIGHT
    )
    // 绘制图片
    canvas.drawBitmap(bitmap, offsetX, offsetY, paint)
}

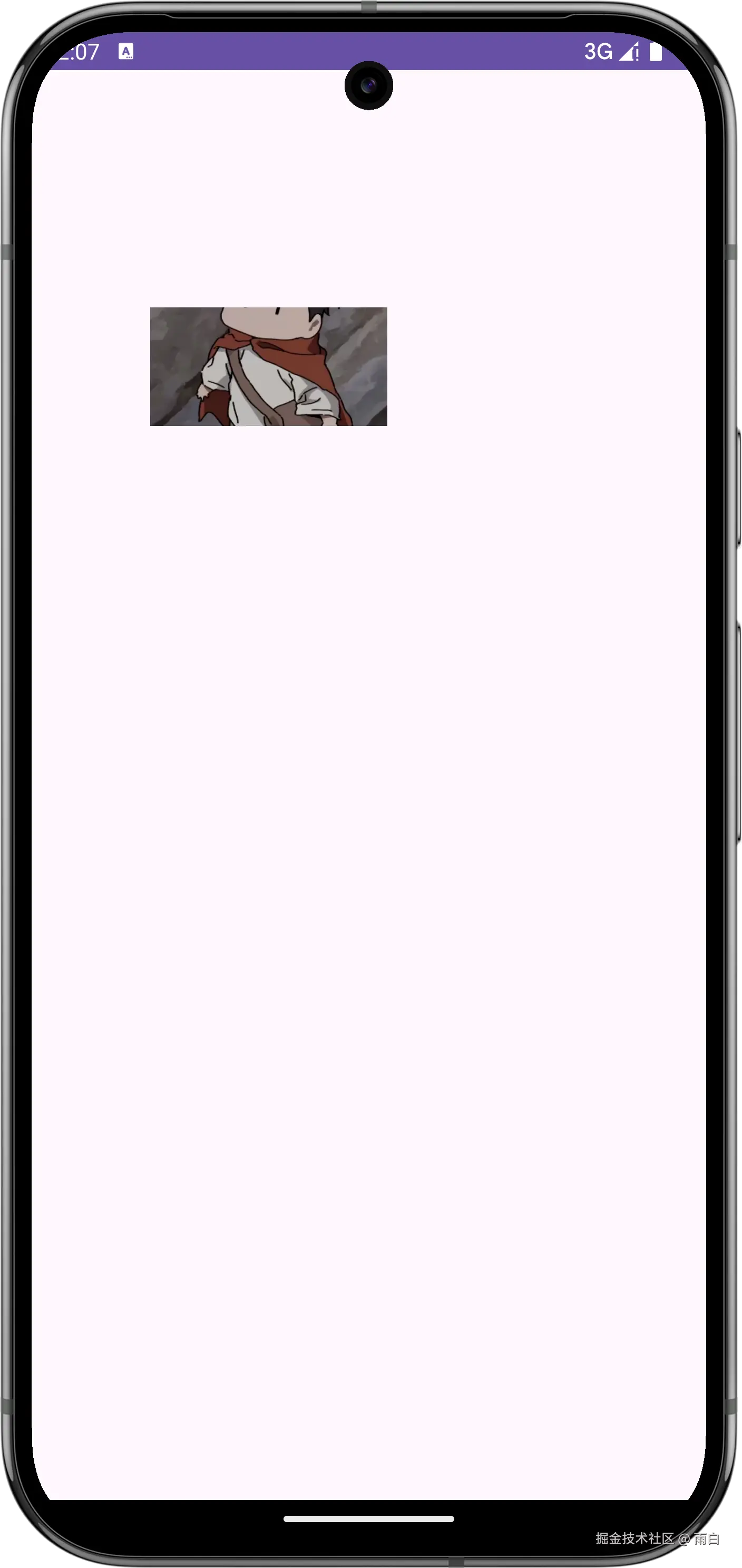

效果：

和 clipRect() 同类的方法还有 clipPath()、clipOutRect() 以及 clipOutPath() 等，我们只看 clipPath()，因为 clipOutRect() 和 clipOutPath() 只是这两个方法的反向版本。

我们使用 clipPath() 来裁剪圆形头像，代码如下：

private val path by lazy {
    Path().apply {
        val offsetX = IMAGE_WIDTH / 2
        val offsetY = IMAGE_HEIGHT / 2
        addOval(
            offsetX,
            offsetY,
            offsetX + IMAGE_WIDTH,
            offsetY + IMAGE_HEIGHT,
            android.graphics.Path.Direction.CW
        )
    }
}

override fun onDraw(canvas: Canvas) {
    val offsetX = IMAGE_WIDTH / 2
    val offsetY = IMAGE_HEIGHT / 2
    // 裁剪
    canvas.clipPath(path)
    // 绘制图片
    canvas.drawBitmap(avatar, offsetX, offsetY, paint)
}

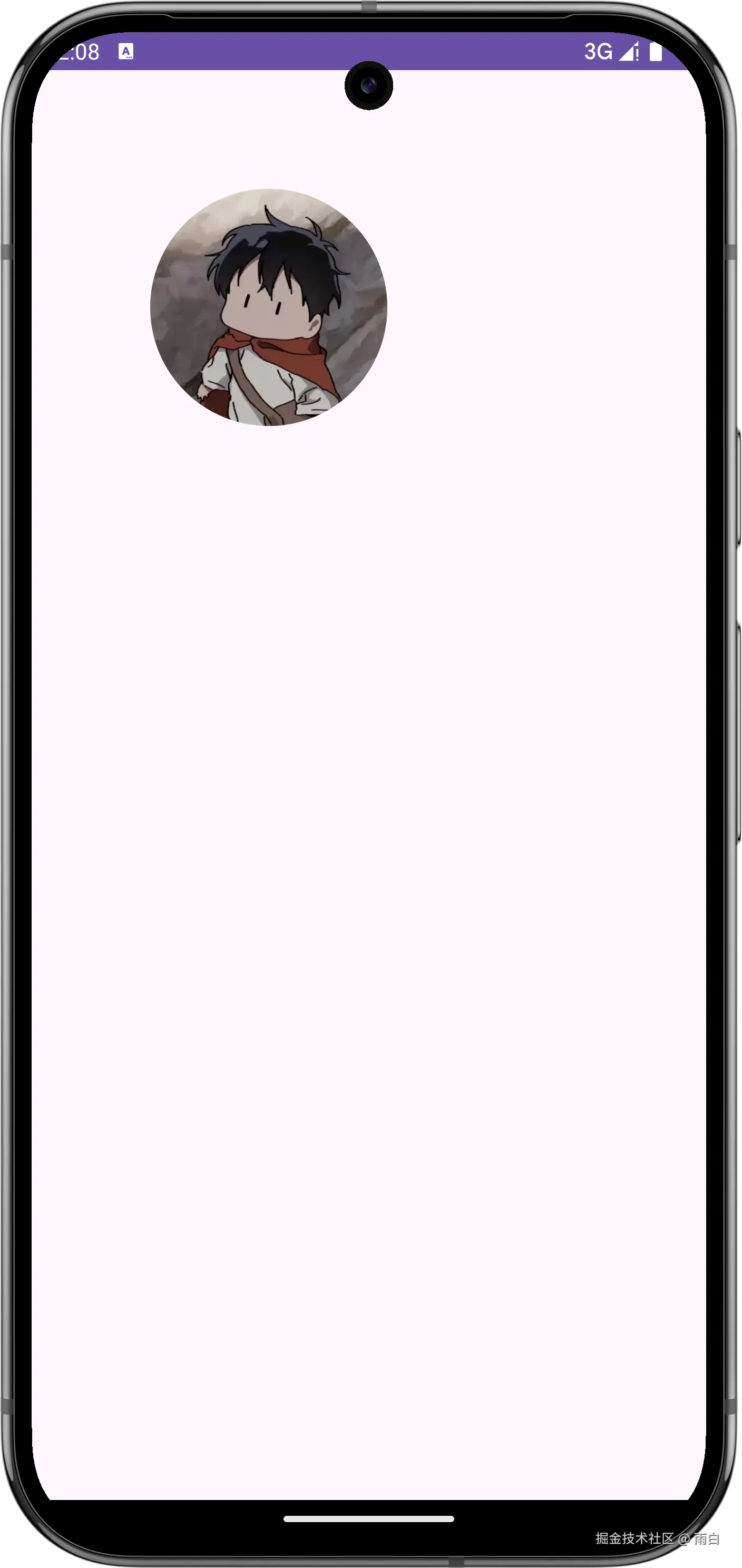

运行效果：

需要注意的是，在 Android 早期版本（Android 6.0 之前）中，直接使用 clipPath 裁剪圆形会有明显的锯齿问题（我们通常会使用 Xfermode 或 BitmapShader 来解决）。虽然从 Android 9.0 开始，硬件加速对此有优化，锯齿感已经不明显了，但和以上两种方案还是有所区别的。

因为 clipPath 是精确到像素的裁切，并没有颜色混合；而 Xfermode 或 BitmapShader 是通过像素混合来达到真正的抗锯齿效果的。如果要平滑的边缘，最好使用 Xfermode 或 BitmapShader，如果要精确边界，就可以使用 clipPath。

几何变换

Canvas 的变换

Canvas 几何变换相关的方法就只有以下四个：

• translate(float dx, float dy): 平移，移动 Canvas 的坐标系原点。

  dx、dy 分别是 x、y 轴方向上移动的距离。

• rotate(float degrees, float px, float py): 旋转，围绕中心点旋转 Canvas 的坐标系。

  px、py 是可选的，用于指定旋转的中心点，默认的中心点是坐标原点。

  注意: 旋转操作，最好是平移画布原点到待旋转控件的旋转中心，再旋转，再进行绘制。

• scale(float sx, float sy, float px, float py): 缩放，对 Canvas 的坐标系进行缩放。sx、sy 分别是缩放比例，大于 1 表示放大，小于 1 表示缩小。

  px、py 是可选的，用于指定缩放的中心点，默认的中心点是坐标原点。

• skew(float sx, float sy): 错切/倾斜，让 Canvas 的坐标系倾斜。

在开始讲解 Canvas 几何变换的例子之前，我们先要明白，Canvas 变换的是自己的坐标系，而不是要绘制的内容。并且这些变换效果是累积的，每一次变换都是在上一次变换之后的坐标系基础上进行的。

例如，当 Canvas 的坐标系绕原点旋转 45 度后，在 (IMAGE_WIDTH,0) 处绘制了一张图片，其结果会是这样的。

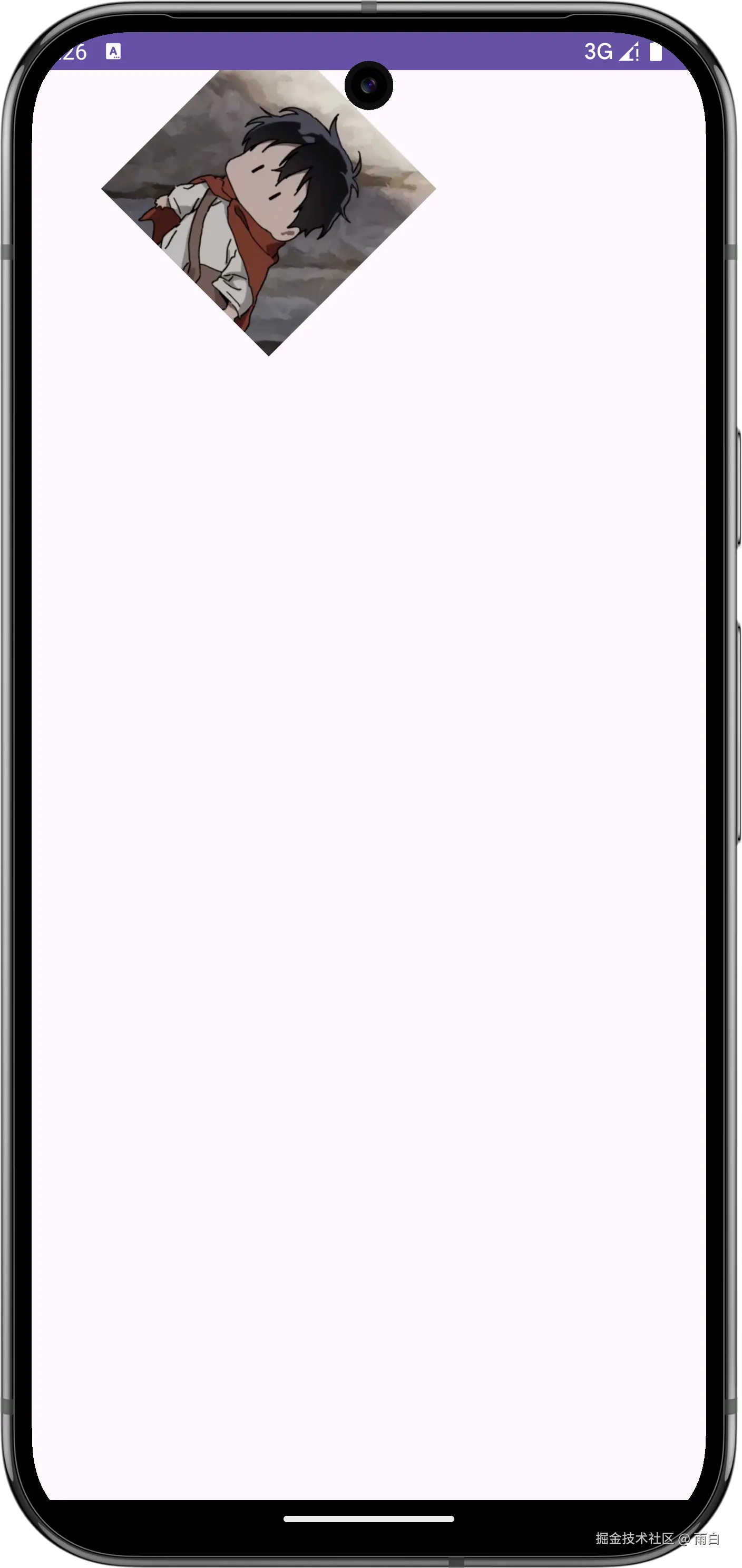

明白了这点，我们来看看如何实现下图效果：

其实很简单，我们只需通过 translate() 对画布进行平移，然后在执行 rotate() 旋转即可。

// 关键代码
val imageSize = 150.dp
canvas.translate(
    imageSize,
    -(imageSize * sqrt(2.0) / 2f - imageSize / 2f).toFloat()
)
canvas.rotate(45f, 0f, 0f)
canvas.drawBitmap(bitmap, 0f, 0f, paint)

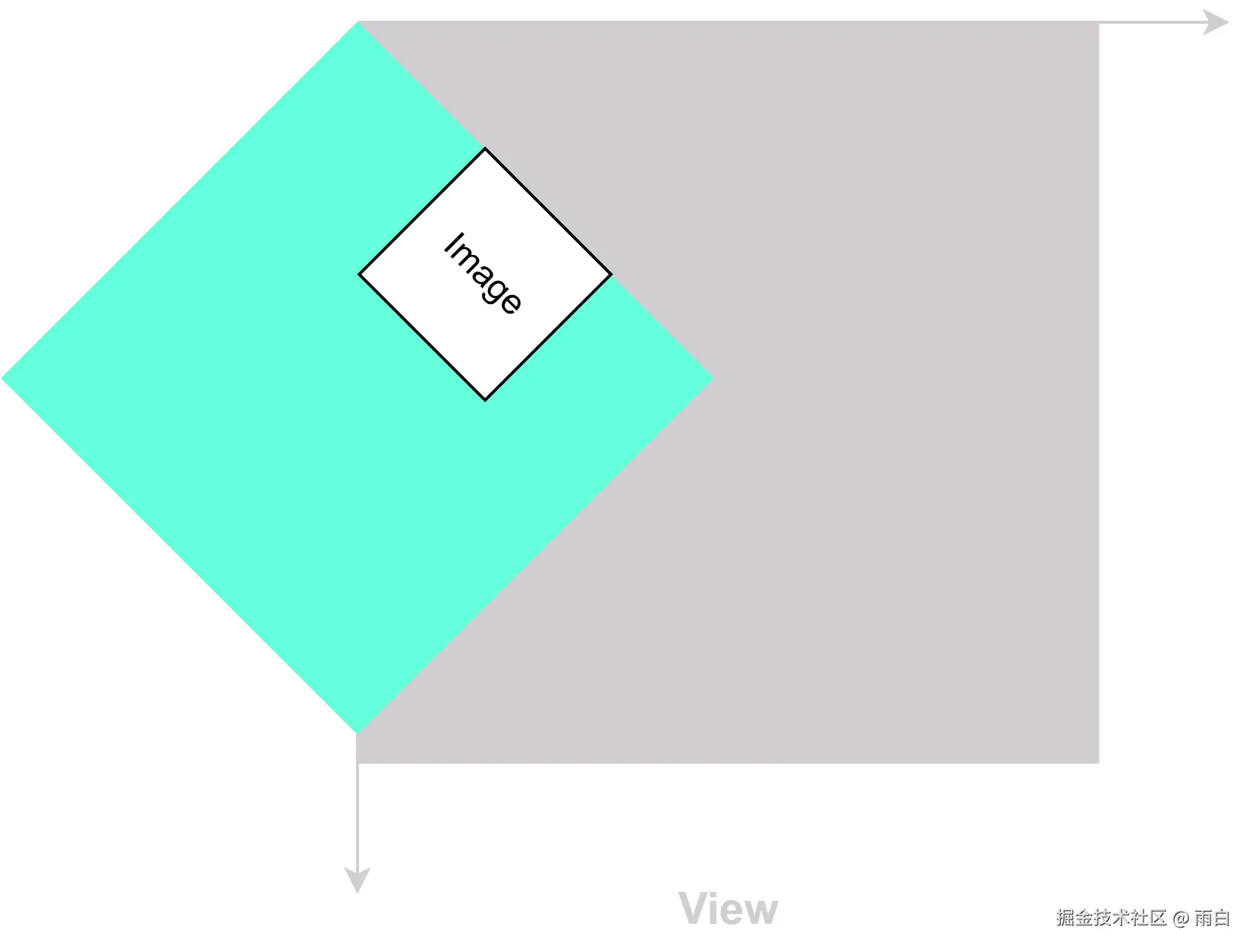

这个过程是这样的：

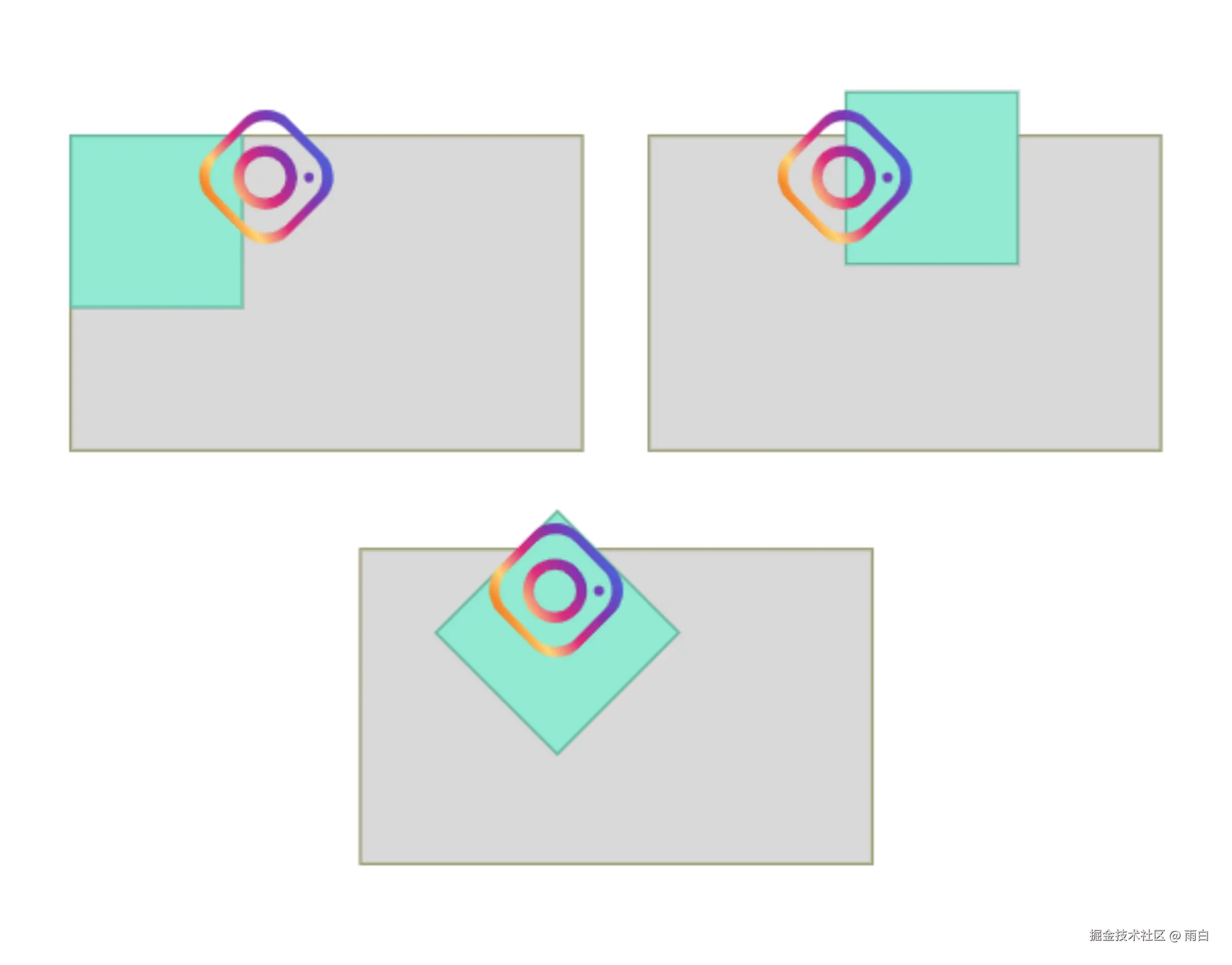

蓝绿色区域即是 Canvas 的坐标系。

Matrix 的变换

我们也可以使用 Matrix 进行几何变换，它有两套写法。

• preTranslate()/postTranslate()

• preRotate()/postRotate()

• preScale()/postScale()

• preSkew()/postSkew()

pre 前缀表示变换是前乘的，作用于原始坐标系 ，和 Canvas 中不带前缀的方法效果相同；post 前缀表示后乘，作用于当前已经变换过的坐标系。

Camera

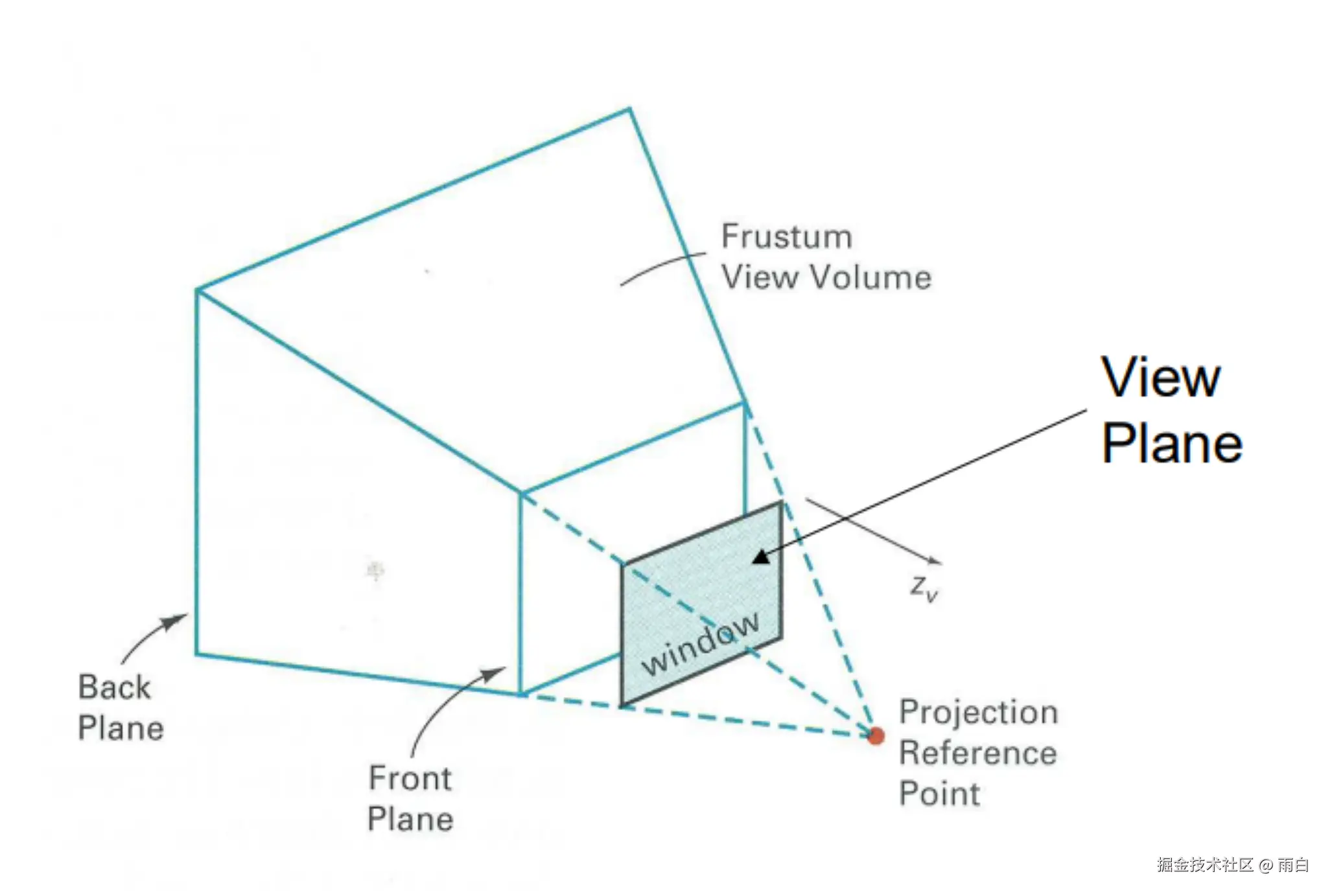

android.graphics.Camera 是一个"虚拟的 3D 摄像机"，我们可以移动或旋转它，来实现 3D 的空间变换效果。

Camera 默认位于 (0,0,-8) 的位置 (单位是英寸，约等于 72 像素)，正对着 y 轴正方向，View 画布在 z=0 的平面上。

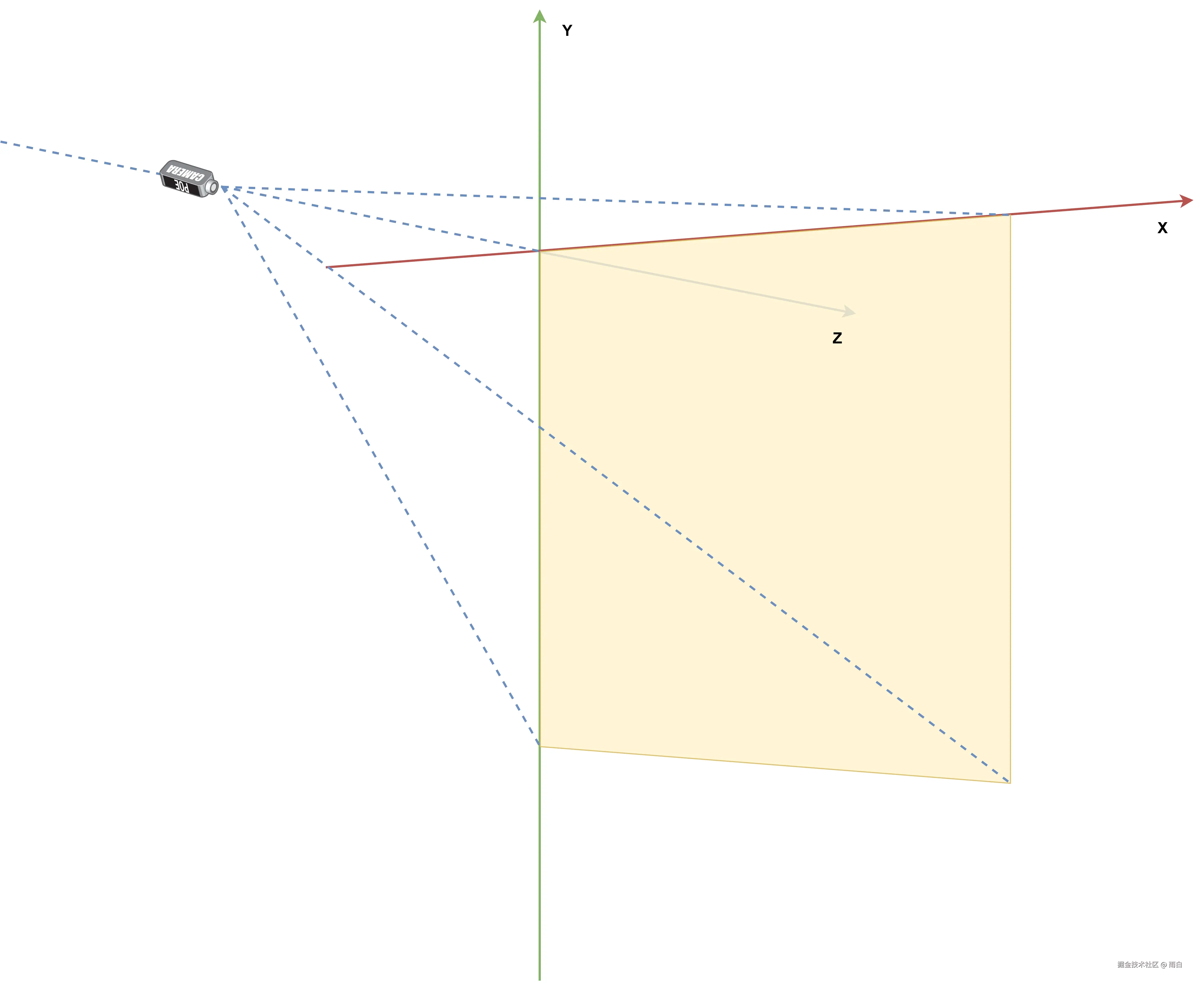

这里的坐标系并不是我们之前认为的 View 或 Canvas 的坐标系，而是这样的：
z 轴正方向为屏幕向内，y 轴正方形为垂直向上，x 轴正方形为水平向右。

如果要实现下图中的向屏幕外翻转的效果，我们可以调用 Camera 的 rotateX(degrees) 方法来变换。
变换方法还有 rotate(x,y,z): ，rotateY(degrees): 绕 Y 轴旋转、rotateZ(degrees): 绕 Z 轴旋转、translate(x, y, z): 平移。

代码如下：

companion object {
    // 图片大小
    val IMAGE_WIDTH = 150.dp
    val IMAGE_HEIGHT = 150.dp
}

private val camera by lazy {
    Camera()
}

override fun onDraw(canvas: Canvas) {

    val offsetX = IMAGE_WIDTH / 2f
    val offsetY = IMAGE_HEIGHT / 2f

    canvas.save()
    camera.rotateX(30f)
    // 应用到 Canvas 上
    camera.applyToCanvas(canvas)
    canvas.drawBitmap(bitmap, offsetX, offsetY, paint)
    canvas.restore()
}

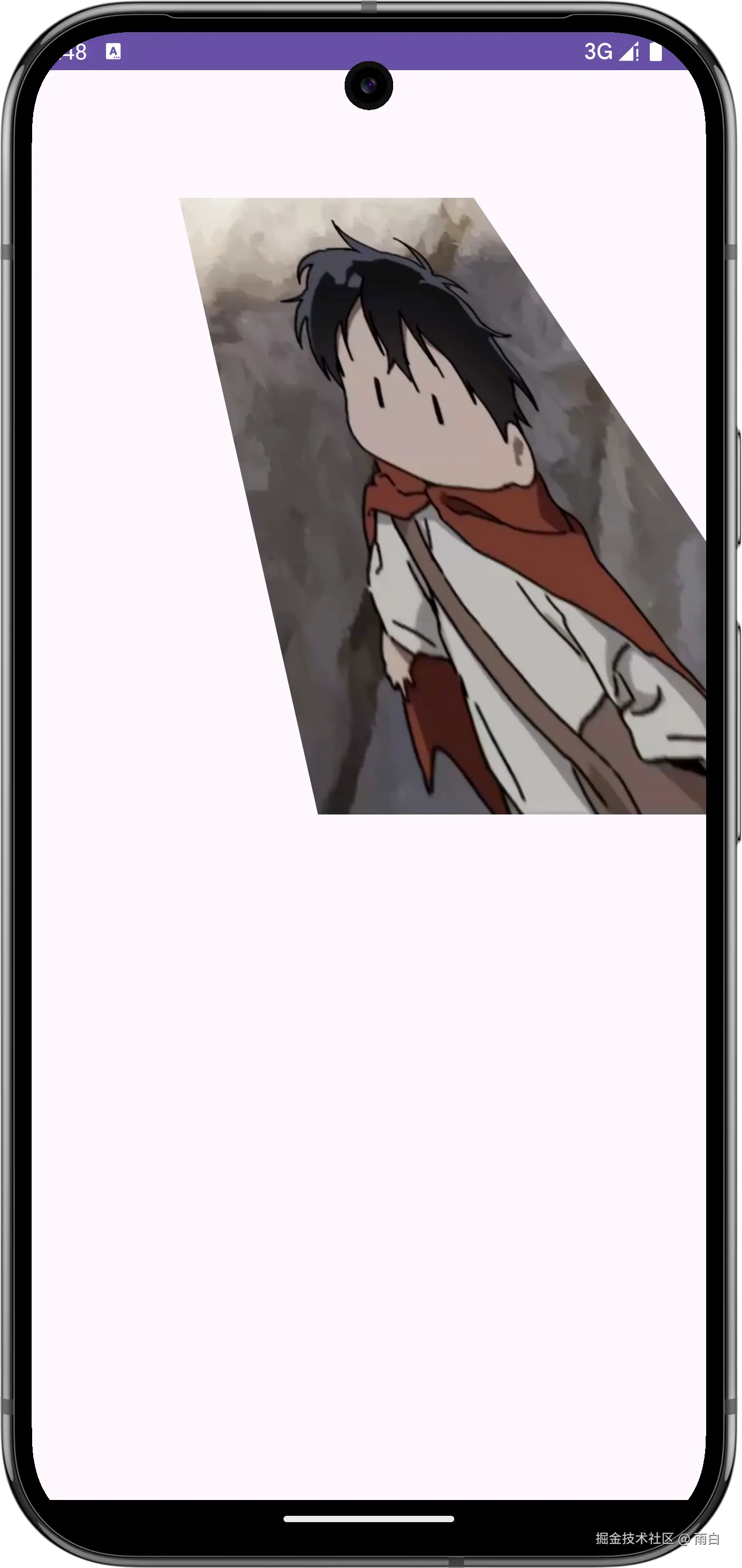

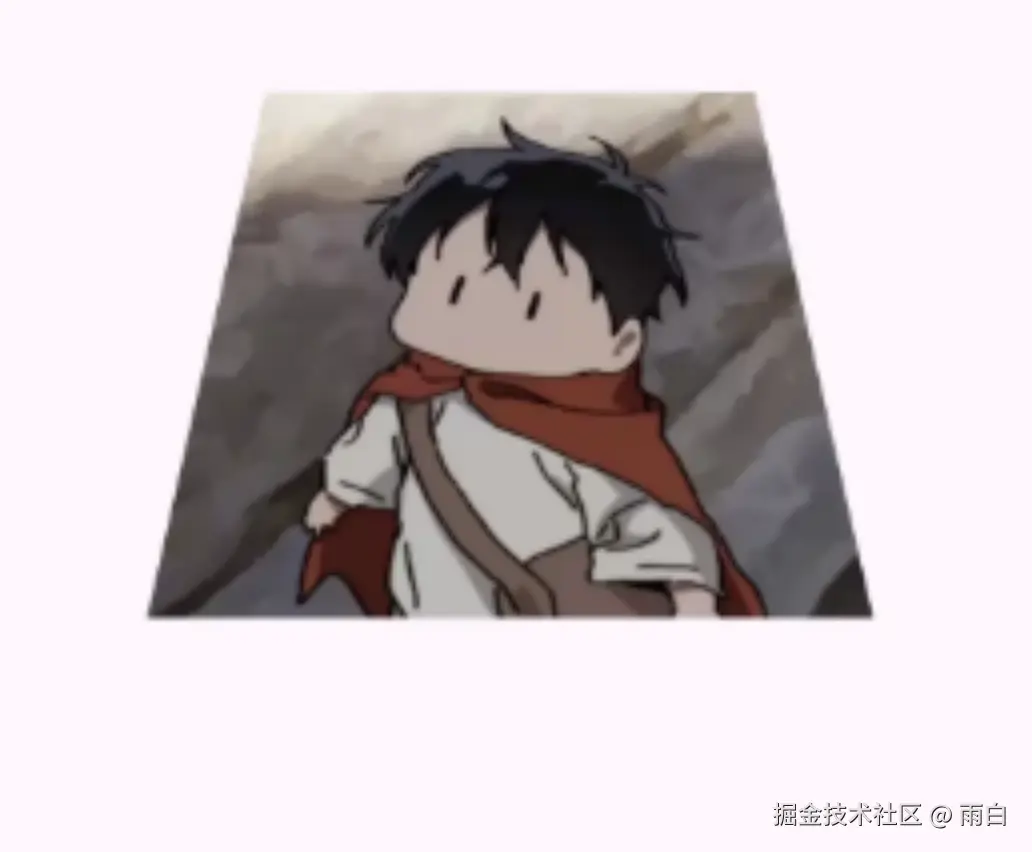

但你会发现结果和预料的并不一样：

这是因为所有旋转都是围绕着坐标原点 (0,0,0) 进行的。它沿 X 轴旋转后，投射在画布上的结果，就是上图中的效果。

你也可以理解为是把一张纸的左上角顶住，然后进行翻转的效果。

所以，为了实现围绕图片中心旋转的效果。我们需要用到我们在二维旋转时提到的思路：先将 Canvas 的原点移到要旋转的中心，执行旋转，再将 Canvas 移回去。

为什么这样可行？因为在旋转时，Canvas 的坐标原点位于图片的中心，而 Camera 应用在 Canvas 上时，正好就在图片中心上方，所以此时的旋转，会沿着图片水平中心线旋转。

override fun onDraw(canvas: Canvas) {
    val offsetX = IMAGE_WIDTH / 2f
    val offsetY = IMAGE_HEIGHT / 2f
    // 图片的中心点坐标
    val centerX = offsetX + IMAGE_WIDTH / 2f
    val centerY = offsetY + IMAGE_HEIGHT / 2f

    canvas.save()
    // 移到图片旋转中心
    canvas.translate(centerX, centerY)
    // 执行旋转
    camera.rotateX(30f)
    camera.applyToCanvas(canvas)
    // 移回去
    canvas.translate(-centerX, -centerY)
    // 绘制图片
    canvas.drawBitmap(bitmap, offsetX, offsetY, paint)
    canvas.restore()
}

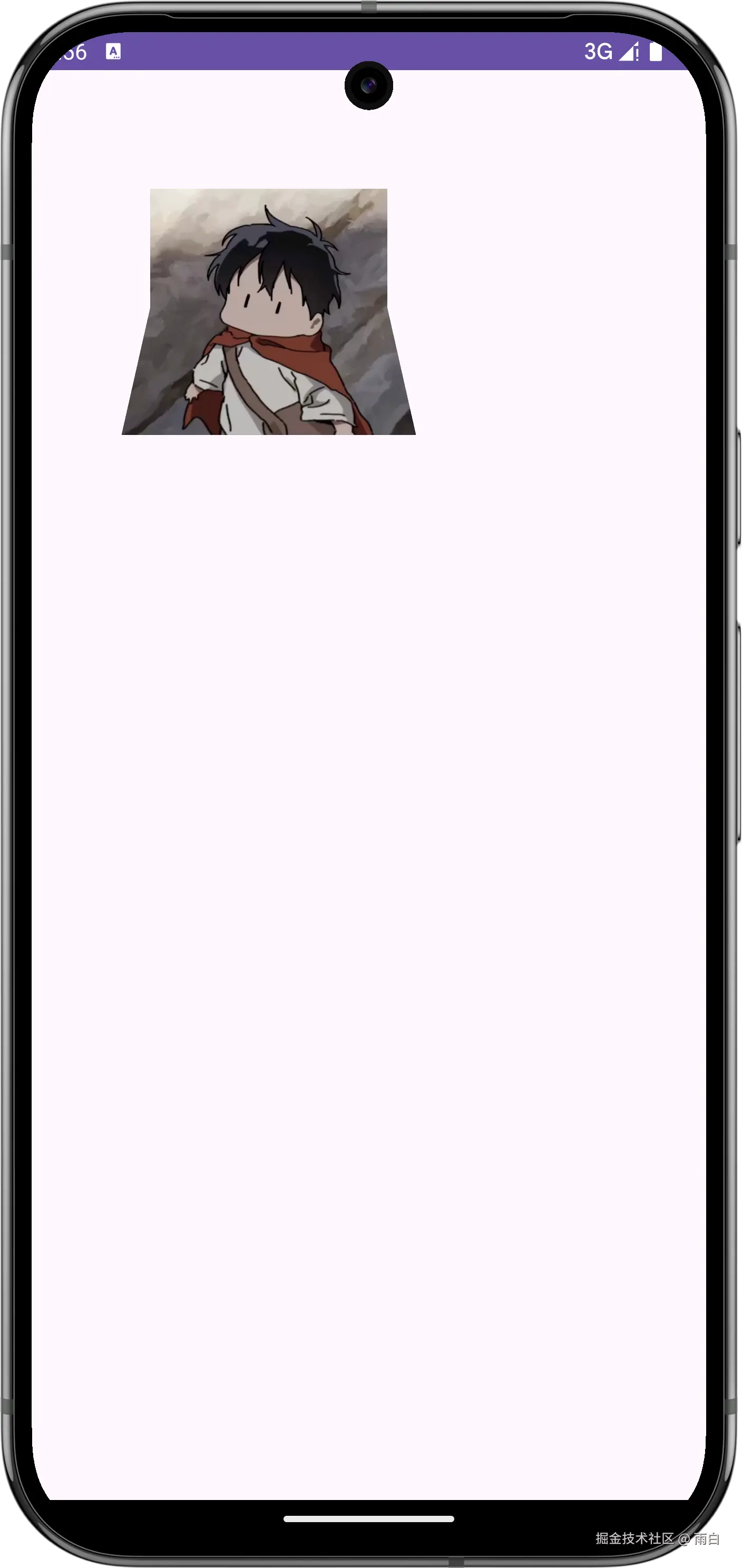

运行效果：

另外，我们可以通过 setLocation(x,y,z) 来调整相机的位置。通常我们只改变 z 轴调整摄像机的远近（调用 setLocation(0, 0, z)），来改变其透视效果。

默认 z 轴位置 -8 * 72 是一个固定的像素值，在高密度屏幕上，这会让 UI 元素显得非常近，导致透视效果加大。如果你想让它在不同像素密度的屏幕上显示的效果一致，可以乘上屏幕密度 (resources.displayMetrics.density)。

private val camera by lazy {
    Camera().apply {
        // -7f 可自由调整
        setLocation(0f, 0f, -7f * resources.displayMetrics.density)
    }
}

纸张翻页效果

我们来实现翻页效果：让图片的下半部分翻起。

我们可以先使用范围裁切绘制图片的上半部分，然后绘制下半部分时，再使用 Camera 进行变换。

我们先绘制上、下部分，代码如下：

    override fun onDraw(canvas: Canvas) {
    val offsetX = IMAGE_WIDTH / 2f
    val offsetY = IMAGE_HEIGHT / 2f

    val centerX = offsetX + IMAGE_WIDTH / 2f
    val centerY = offsetY + IMAGE_HEIGHT / 2f

    // 绘制上半部分
    canvas.save()
    canvas.clipRect(offsetX, offsetY, offsetX + IMAGE_WIDTH, offsetY + IMAGE_HEIGHT / 2f)
    canvas.drawBitmap(bitmap, offsetX, offsetY, paint)
    canvas.restore()

    // 绘制下半部分
    canvas.save()
    // 裁切
    canvas.clipRect(
        offsetX,
        offsetY + IMAGE_HEIGHT / 2f,
        offsetX + IMAGE_WIDTH,
        offsetY + IMAGE_HEIGHT
    )
    canvas.drawBitmap(bitmap, offsetX, offsetY, paint)
    canvas.restore()
}

然后，对下半部分进行变换。这里的关键是裁剪位置，要在三维变换之后，在执行绘制之前。

代码如下：

override fun onDraw(canvas: Canvas) {
    val offsetX = IMAGE_WIDTH / 2f
    val offsetY = IMAGE_HEIGHT / 2f

    val centerX = offsetX + IMAGE_WIDTH / 2f
    val centerY = offsetY + IMAGE_HEIGHT / 2f

    // 绘制上半部分
    canvas.save()
    canvas.clipRect(offsetX, offsetY, offsetX + IMAGE_WIDTH, offsetY + IMAGE_HEIGHT / 2f)
    canvas.drawBitmap(bitmap, offsetX, offsetY, paint)
    canvas.restore()

    // 绘制下半部分
    canvas.save()
    canvas.translate(centerX, centerY)
    camera.apply {
        // Camera 和 Paint 等一样，都是有状态的
        save()
        rotateX(30f)
        applyToCanvas(canvas)
        restore()
    }
    canvas.translate(-centerX, -centerY)
    // 裁切
    canvas.clipRect(
        offsetX,
        offsetY + IMAGE_HEIGHT / 2f,
        offsetX + IMAGE_WIDTH,
        offsetY + IMAGE_HEIGHT
    )
    canvas.drawBitmap(bitmap, offsetX, offsetY, paint)
    canvas.restore()
}

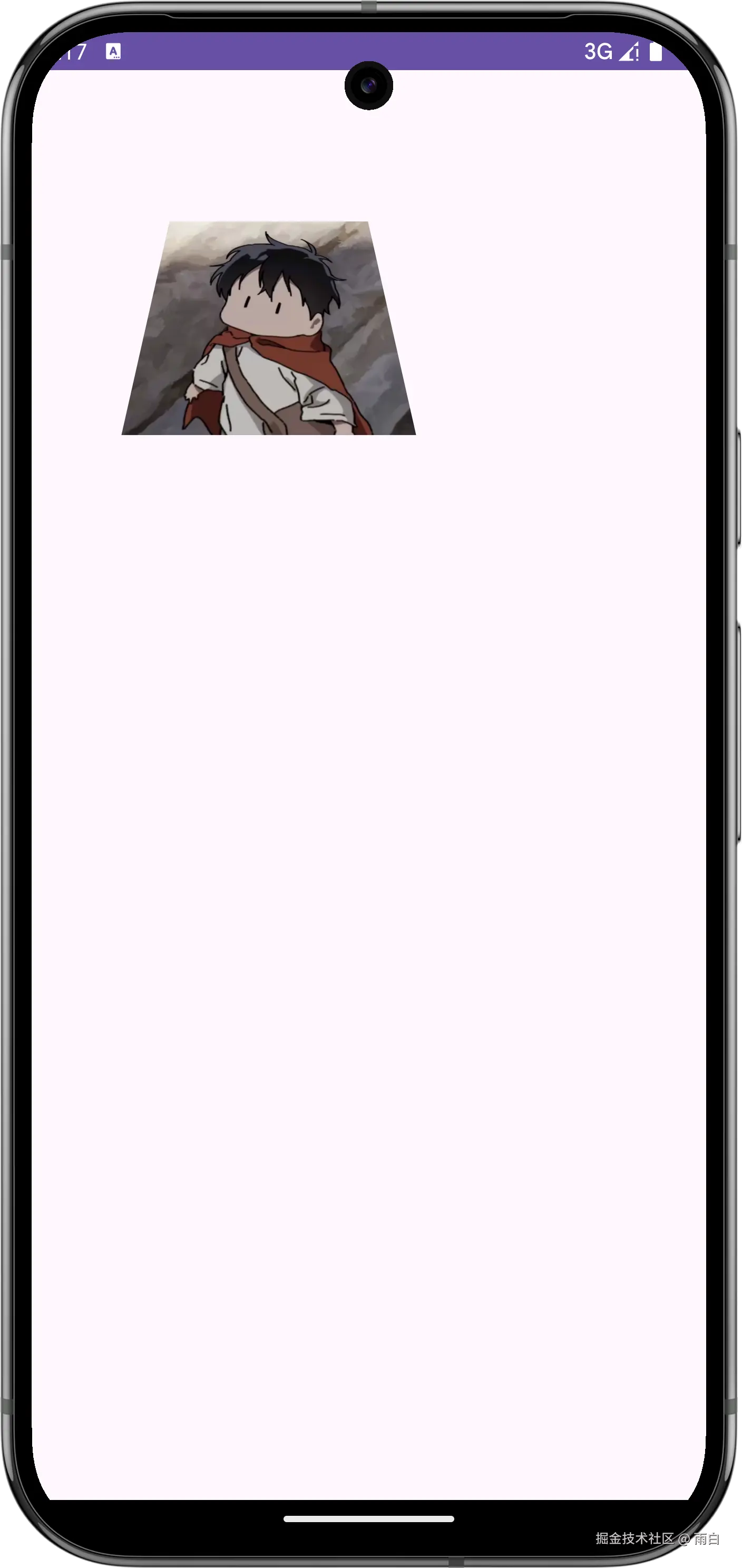

运行效果：

当然翻页效果，一般都是斜着的。我们只需使用 Canvas 的旋转让翻折线转正，再进行 Camera 的旋转和裁切，最后再转回来即可。

代码：

override fun onDraw(canvas: Canvas) {
    val offsetX = IMAGE_WIDTH / 2f
    val offsetY = IMAGE_HEIGHT / 2f + 100f.dp

    val centerX = offsetX + IMAGE_WIDTH / 2f
    val centerY = offsetY + IMAGE_HEIGHT / 2f

    // 绘制上半部分
    canvas.save()
    canvas.translate(centerX, centerY)
    canvas.rotate(-30f)
    // 因为旋转后，剪裁可能会裁剪掉不想裁剪的部分，所以要让裁剪区域尽可能大
    canvas.clipRect(
        -IMAGE_WIDTH,
        -IMAGE_HEIGHT,
        IMAGE_WIDTH,
        0f
    )
    canvas.rotate(30f)
    canvas.translate(-centerX, -centerY)
    canvas.drawBitmap(bitmap, offsetX, offsetY, paint)
    canvas.restore()

    // 绘制下半部分
    canvas.save()
    canvas.translate(centerX, centerY)
    canvas.rotate(-30f)
    camera.apply {
        // Camera 和 Paint 等一样，都是有状态的
        save()
        rotateX(30f)
        applyToCanvas(canvas)
        restore()
    }
    // 当前原点坐标在图片中心
    canvas.clipRect(
        -IMAGE_WIDTH,
        0f,
        IMAGE_WIDTH,
        IMAGE_HEIGHT
    )
    canvas.rotate(30f)
    canvas.translate(-centerX, -centerY)
    canvas.drawBitmap(bitmap, offsetX, offsetY, paint)
    canvas.restore()
}

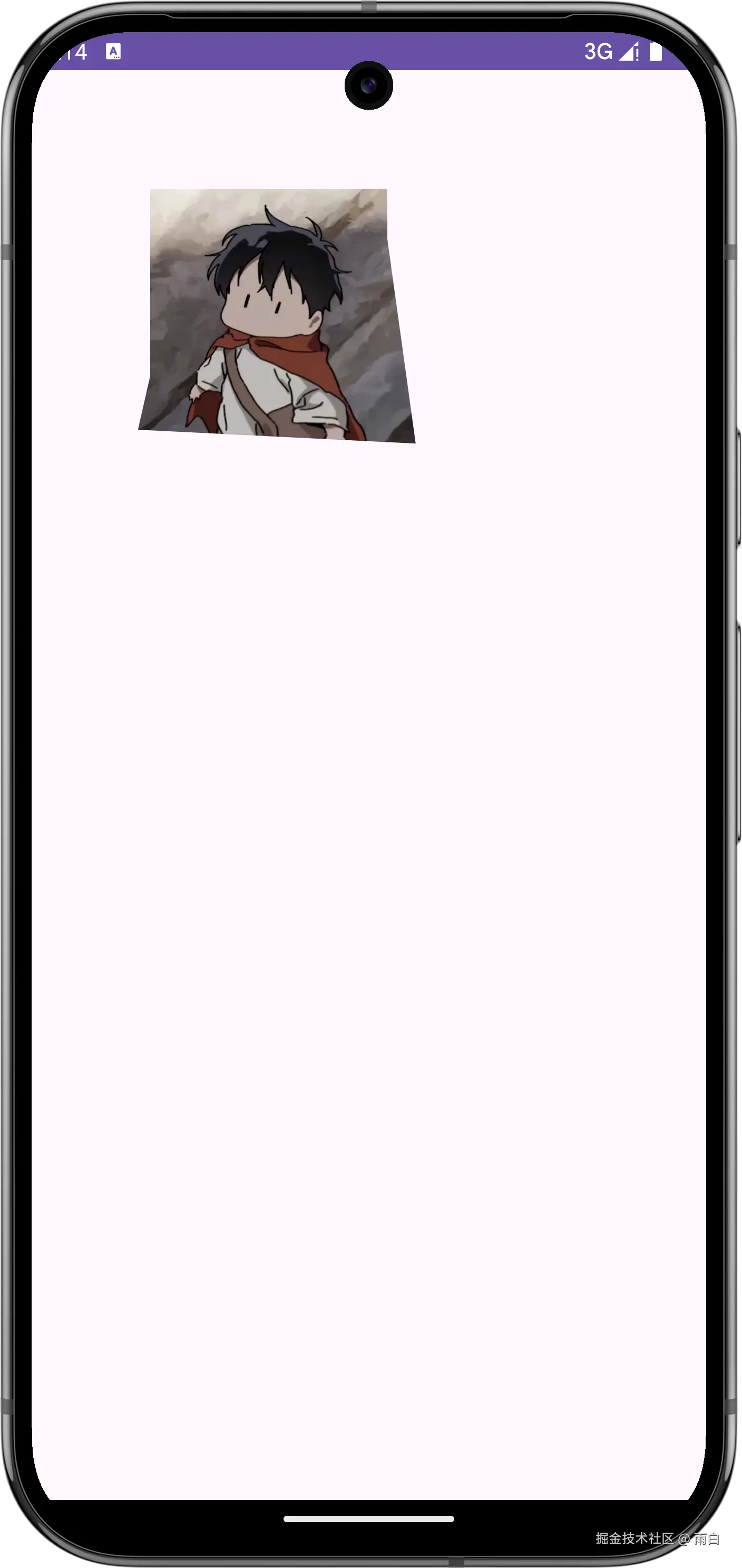

运行效果：
