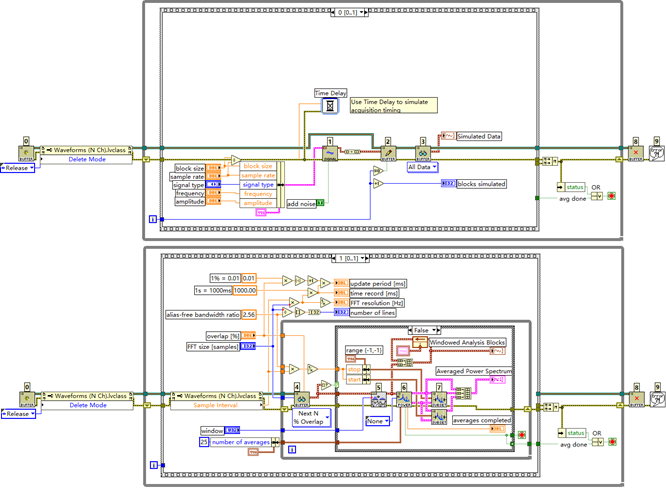

LabVIEW 频谱分析程序广泛应用于声学、振动、电力电子等领域，用于噪声频谱分析、设备故障诊断、电能质量评估等。通过模块化 VI 组合，可快速搭建 "信号模拟 - 采集（或缓存）- 频谱分析 - 结果展示" 完整流程，降低复杂信号处理开发门槛。
1.获取 / 写入 / 读取缓存）
-
功能 ：管理数据缓存，
Obtain buffer分配空间，Write to buffer存入信号，Read from buffer读取数据。 -
使用场合：连续信号处理中解耦数据采集与分析流程，避免分析速率影响数据生成。
-
特点 ：灵活控制数据留存（
Delete Mode设为Release时读取后不清除历史数据），支持异步数据流。 -
注意事项：缓存大小需合理设置，过小易丢数据，过大占用内存；需同步读写状态避免冲突。
-
对比：相比直接 "生成 - 分析" 直连方式，解耦速率但增加管理成本，适合复杂多步骤分析。
2. 信号模拟
-
功能：生成指定类型信号（如正弦波），可设置频率、幅值、采样率等参数。
-
使用场合：无实际硬件时模拟测试信号，或验证算法对特定信号的处理效果。
-
特点：参数化配置灵活，快速生成标准波形，便于复现测试用例。
-
注意事项：采样率、块大小需与后续分析匹配，否则易引入混叠或错误。
-
对比：比外部文件导入更适合纯虚拟测试，但缺乏真实信号的噪声与畸变，可结合噪声生成 VI 补充。
3. 窗函数与 FFT 分析
-
功能：对信号加窗（如汉宁窗）并执行 FFT 变换，计算频谱特性。
-
使用场合：频谱分析基础环节，处理非周期信号以减少频谱泄漏，提取频率成分。
-
特点：内置多种窗函数，适配不同信号特性；可配置 FFT 大小、重叠率优化精度。
-
注意事项：窗函数选择影响频谱泄漏与幅值精度（如汉宁窗需补偿幅值衰减）；重叠率需结合信号动态性设置。
-
对比：比手动实现 FFT 高效，封装细节但定制化需额外扩展，适合通用频谱分析。
4. 平均功率谱
-
功能：对多次 FFT 结果平均，降低随机噪声影响，突出稳定频率成分。
-
使用场合：处理含噪声信号（如振动、音频），提升频谱信噪比，识别真实频率。
-
特点：支持设置平均次数，平衡计算量与噪声抑制效果；输出多频段频谱子集。
-
注意事项：平均次数需与信号平稳性匹配（非平稳信号高平均易失真）；需同步 FFT 与平均参数。
-
对比：比单次 FFT 抗噪性强，适合精准频率识别，但计算耗时随次数增加，实时性需权衡。
5. 流程控制
-
功能：控制程序循环执行（如 "采集 - 分析" 迭代），根据状态终止流程。
-
使用场合：持续处理数据流（如实时监测）或批量处理多组信号时。
-
特点：灵活编排 "数据生产 - 分析 - 终止" 逻辑，适配自动化测试、在线监测等场景。
-
注意事项：需处理循环内资源释放避免内存泄漏；错误处理需覆盖各类异常。
-
对比：比单次运行 VI 更适合持续任务，但复杂逻辑需注意时序同步。
6. 信号模拟
-
功能 ：通过
block size、sample rate等参数生成指定信号，支持加噪声。 -
使用场合：无真实硬件时虚拟生成测试信号，验证算法对纯净 / 带噪信号的处理。
-
特点：参数化灵活，可模拟不同频率、幅值、噪声水平的信号。
-
注意事项 ：
sample rate需与后续分析匹配；噪声参数需贴合真实场景。 -
对比：比固定波形文件更灵活，但缺乏真实信号的复杂干扰，可结合外部噪声模型增强。
7. 缓存写入
-
功能：将模拟信号写入全数据缓存，留存历史数据用于分析 / 回溯。
-
使用场合：需对比多段信号分析结果（如不同时间的频谱变化）或回溯调试时。
-
特点：持续存储数据支持全量读取；与 Release 模式缓存配合解耦模拟与分析。
-
注意事项：缓存容量需足够避免溢出，且需定期清理防止内存耗尽。
-
对比：比单次信号传递更适合历史数据对比，但占用内存更多，实时性需权衡。
8 流程计数与终止
-
功能：统计模拟块数量，结合平均完成状态控制循环终止。
-
使用场合：批量模拟固定数量信号块（如测试 100 组）或完成指定平均次数后停止。
-
特点：简单逻辑实现定量模拟，适配自动化测试、批量验证场景。
-
注意事项：需同步模拟块计数与分析块需求；终止条件需覆盖错误与完成场景。
-
对比：比无限循环更可控，适合标准化测试，但动态调整终止条件需修改逻辑。
核心要点在于确保 "信号链参数匹配"（采样率、FFT 大小、窗函数、平均次数协同）及 "资源与实时性平衡"（缓存、计算量对系统性能的影响），以保证分析精度与运行效率。
