LabVIEW 调用 Win10 触控键盘（TabTip.exe）说明

在 Win10（1607 及更高版本，如你的 22H2）环境下，通过 LabVIEW 调用系统触控键盘（TabTip.exe），适配工业控制、上位机界面等场景的输入需求。

前提条件（必做配置）

Win10 1607 + 版本默认限制桌面模式调用 TabTip.exe，需先添加注册表项解锁：

1. 注册表路径：HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\TabletTip\1.7

2. 新建 REG_DWORD 值：EnableDesktopModeAutoInvoke=1

（可通过前文的OpenTabTip.bat脚本一键配置）

LabVIEW 实现逻辑

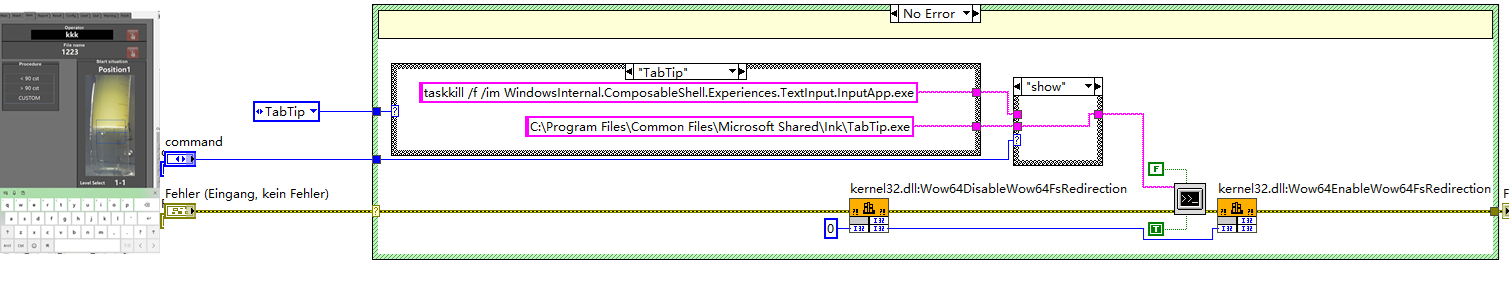

VI 通过System Exec.vi + 进程管理 + 系统 API 适配实现调用，核心流程如下：

完整实现步骤

1. 配置注册表 ：运行OpenTabTip.bat完成EnableDesktopModeAutoInvoke=1配置；

2. LabVIEW VI 搭建：

   • 拖入System Exec.vi，先执行taskkill命令终止残留进程；

   • 调用Wow64DisableWow64FsRedirection关闭路径重定向；

   • 再次用System Exec.vi执行 TabTip.exe 路径；

   • 调用Wow64EnableWow64FsRedirection恢复重定向；

3. 运行验证：启动 VI 后，触控键盘会直接弹出，无后台进程冲突。

若后续升级 Win11，无需配置注册表，直接用System Exec.vi执行C:\Windows\System32\TabTip.exe即可，且无需 Wow64API 适配。

在 LabVIEW 中调用 Win10 触控键盘（TabTip.exe）的核心依赖以下三类组件，各组件的作用与具体实现逻辑如下：

1. System Exec.vi（系统命令执行组件）

这是实现触控键盘 "清理残留进程 + 启动新进程" 的核心 VI，主要完成两个关键操作：

• 终止后台残留进程 ：先执行系统命令taskkill /f /im WindowsInternal.ComposableShell.Experiences.TextInput.InputApp.exe，强制关闭可能后台运行的 TabTip 关联进程，避免因进程残留导致新键盘无法正常弹出；

• 启动触控键盘 ：再执行 TabTip.exe 的完整路径命令C:\Program Files\Common Files\Microsoft Shared\Ink\TabTip.exe，直接唤起 Win10 触控键盘界面。

2. kernel32.dll::Wow64DisableWow64FsRedirection（路径重定向禁用 API）

该 API 主要适配 64 位 Windows 系统下 32 位 LabVIEW 的调用兼容性问题：

• 64 位系统中，32 位 LabVIEW 会默认对系统路径做 "Wow64 重定向"，可能导致无法正确识别 64 位 TabTip.exe 的安装路径；

• 调用该 API 可临时关闭路径重定向功能，确保 LabVIEW 能精准定位到 TabTip.exe 的真实路径，避免因路径错误导致调用失败。

3. kernel32.dll::Wow64EnableWow64FsRedirection（路径重定向恢复 API）

作为路径重定向禁用操作的配套步骤，其核心作用是：

• 在 TabTip.exe 成功启动后，调用该 API 恢复系统默认的 Wow64 路径重定向规则；

• 避免因长期关闭重定向导致系统其他程序的路径识别异常，保障系统运行稳定性。
