基于 LabVIEW 开发多通道脑信息获取与焦点调制系统，整合多光纤光遗传学刺激、光片荧光成像及太极孔径焦点调制技术，通过硬件精准选型与软件模块化设计，实现多脑区自定义刺激、大体积样本三维成像及深穿透高分辨率观测，充分发挥 LabVIEW 在硬件控制、数据采集与同步调度的核心优势。
应用场景
-

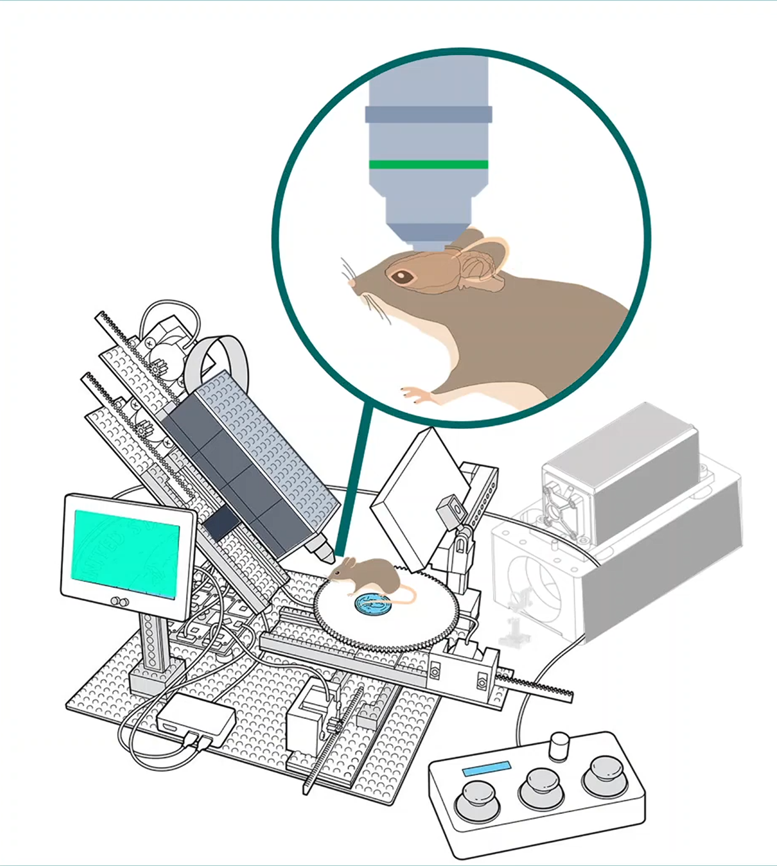

自由活动生物多脑区神经信号刺激与记录，支持社交、运动等行为关联实验。
-
大体积生物样本（如鼠脑片）长时间三维荧光成像，适配结构观察与动态追踪。
-
散射介质下深穿透成像，适用于厚组织或活体样本的高分辨率观测。
硬件选型
核心硬件清单
-
激光光源：488nm 高功率激光器（功率 150mW，光斑直径 0.7mm）
-
光传导组件：多模光纤束（7 芯结构）、渐变折射率透镜（GRIN）
-
扫描控制：检流计振镜组、三维电动位移台
-
探测设备：sCMOS 相机（2048×2048 分辨率，像素尺寸 6.5μm）
-
数据采集：多功能数据采集卡（支持模拟 / 数字信号同步输出）
选型依据
-
激光器：输出稳定且光斑均匀，满足光遗传学刺激与荧光激发的波长、功率需求，适配多通道同步作业。
-
光纤束与 GRIN 透镜：光纤束支持多脑区并行刺激，GRIN 透镜解决光纤与样本的距离矛盾，减少组织损伤，提升光耦合效率。
-
检流计振镜：响应速度快（最大偏转 ±12.5°），线性度达 99%，配合扫描透镜实现高精度光束定位，适配自定义扫描路径。
-
sCMOS 相机：高量子效率（最高 82%）与高速读出（100 帧 / 秒），支持卷帘快门与光片模式，平衡成像速度与灵敏度。
-
数据采集卡：多通道模拟输出（支持振镜控制）与数字触发（同步激光、相机、位移台），满足多硬件协同需求。
软件架构
架构设计
采用 LabVIEW 图形化编程，以 "状态机 + 事件驱动" 为核心架构，分为三大功能模块：多光纤控制模块、光片成像控制模块、焦点调制仿真模块。
功能实现
-
多光纤控制：通过光纤坐标定位程序自动识别光纤端面位置，主程序自定义刺激顺序、停留时间及扫描路径，采集卡输出模拟电压驱动振镜，实现多通道精准刺激。
-
光片成像控制：支持 SPIM 与 DSLM 两种系统切换，通过同步时序控制位移台三维扫描、振镜光片生成与相机曝光，预留双光片拓展接口。
-
焦点调制仿真：基于标量衍射理论，搭建太极孔径模型，通过光学传递函数（OTF）与点扩散函数（PSF）计算，优化空间分辨率与背景抑制能力。
核心优势
-
模块化设计：各功能模块独立封装，支持硬件灵活替换，适配多光纤、光片显微镜等不同实验系统。
-
同步性能优异：依托 LabVIEW 的 DAQmx 模块与时间基同步技术，实现振镜、相机、位移台的微秒级同步，解决多硬件协同延迟问题。
-
可视化与易用性：图形化前面板集成参数设置、图像显示与设备控制，支持参数保存与批量读取，降低操作复杂度。
-
拓展性强：预留硬件接口（如多波长激光切换、双光片扫描），支持通过 LabVIEW 工具包（视觉开发模块、数据采集模块）快速迭代功能。
架构特点对比
| 对比维度 | 本架构（LabVIEW 状态机 + 事件驱动） | 传统文本编程架构 |
|---|---|---|
| 开发效率 | 图形化编程，无需复杂语法，硬件适配快 | 需手动编写硬件驱动，开发周期长 |
| 同步控制 | 内置 DAQmx 模块，原生支持多设备同步 | 需额外集成同步库，稳定性依赖代码优化 |
| 调试难度 | 数据流可视化，故障定位直观 | 需逐行排查代码，硬件交互问题难复现 |
| 拓展能力 | 支持工具包模块化集成，无需重构核心 | 功能拓展需修改底层代码，兼容性风险高 |
问题与解决
问题 1 ：多光纤定位精度不足
-
现象：光纤束旋转导致坐标偏移，手动定位误差大。
-
解决：基于 LabVIEW 视觉开发模块，开发模板匹配算法，自动识别光纤端面特征，生成坐标文件，定位误差控制在 μm 级别，适配不同芯数光纤束。
问题 2 ：多硬件同步延迟
-
现象：振镜扫描、相机曝光与位移台运动不同步，导致成像模糊或刺激错位。
-
解决：采用 LabVIEW 的 "同步时间基" 技术，将所有硬件触发信号绑定至同一时基源，通过数据采集卡的数字脉冲同步输出，延迟控制在 10μs 内。
问题 3 ：光片成像光强不均
-
现象：高斯光片边缘强度衰减，导致三维成像对比度不一致。
-
解决：在软件中集成振镜扫描电压校准功能，优化锯齿波扫描波形，配合相机光片模式的逐行曝光，补偿光强衰减，提升成像均匀性。
问题 4 ：焦点调制分辨率不对称
-
现象：传统 D 型孔径 FMM 横向分辨率差异大，影响成像质量。
-
解决：基于 LabVIEW 仿真模块，搭建太极孔径模型，通过 OTF 仿真优化孔径参数，实现横向双方向分辨率均衡提升，轴向分辨率同步优化
