一、OSPF路由协议概述
OSPF是链路状态路由协议

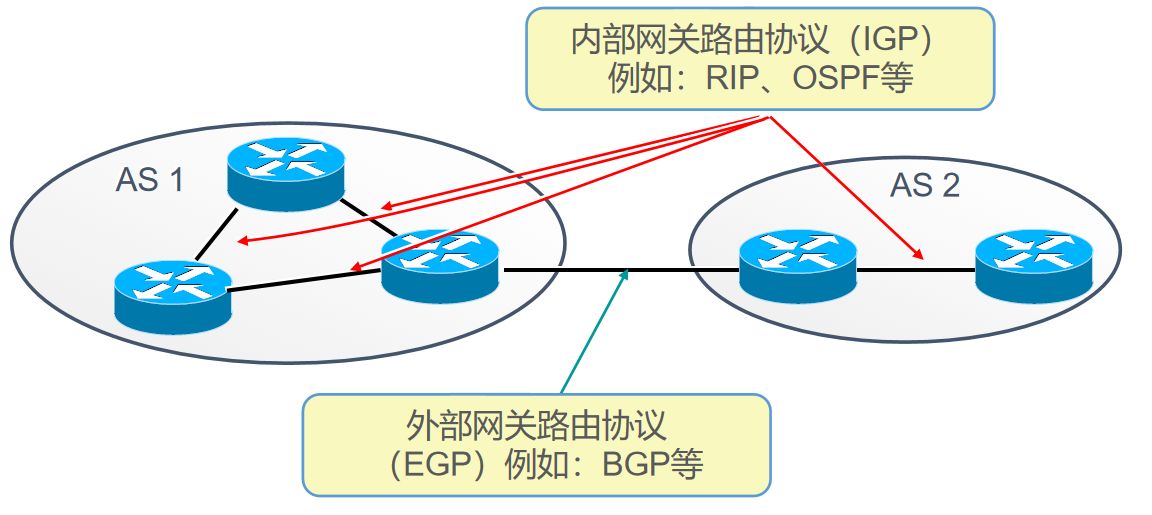

自治系统（AS） 内部网关协议（IGP） 外部网关协议（EGP）

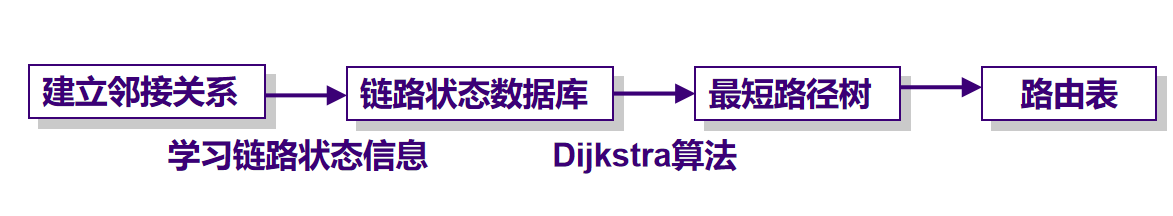

1、OSPF的工作过程

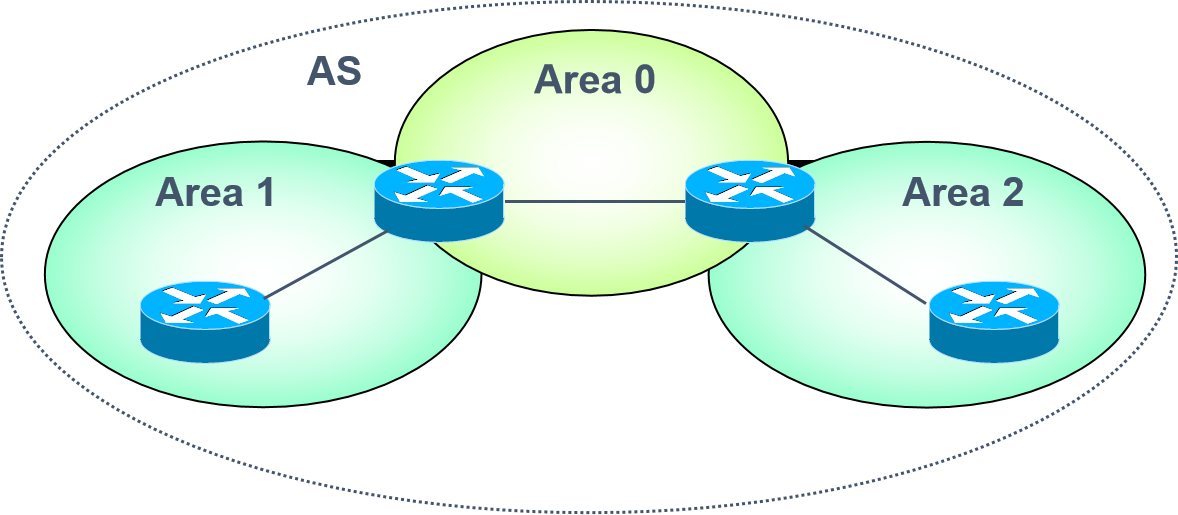

2、OSPF区域
为了适应大型的网络，OSPF在AS内划分多个区域 每个OSPF路由器只维护所在区域的完整链路状态信息
区域ID
区域ID可以表示成一个十进制的数字 也可以表示成一个IP
骨干区域Area 0
负责区域间路由信息传播
非骨干区域
Router ID
OSPF区域内唯一标识路由器的IP地址
Router ID选取规则
选取路由器loopback接口上数值最高的IP地址 如果没有loopback接口，在物理端口中选取IP地址最高的 也可以使用router-id命令指定Router ID

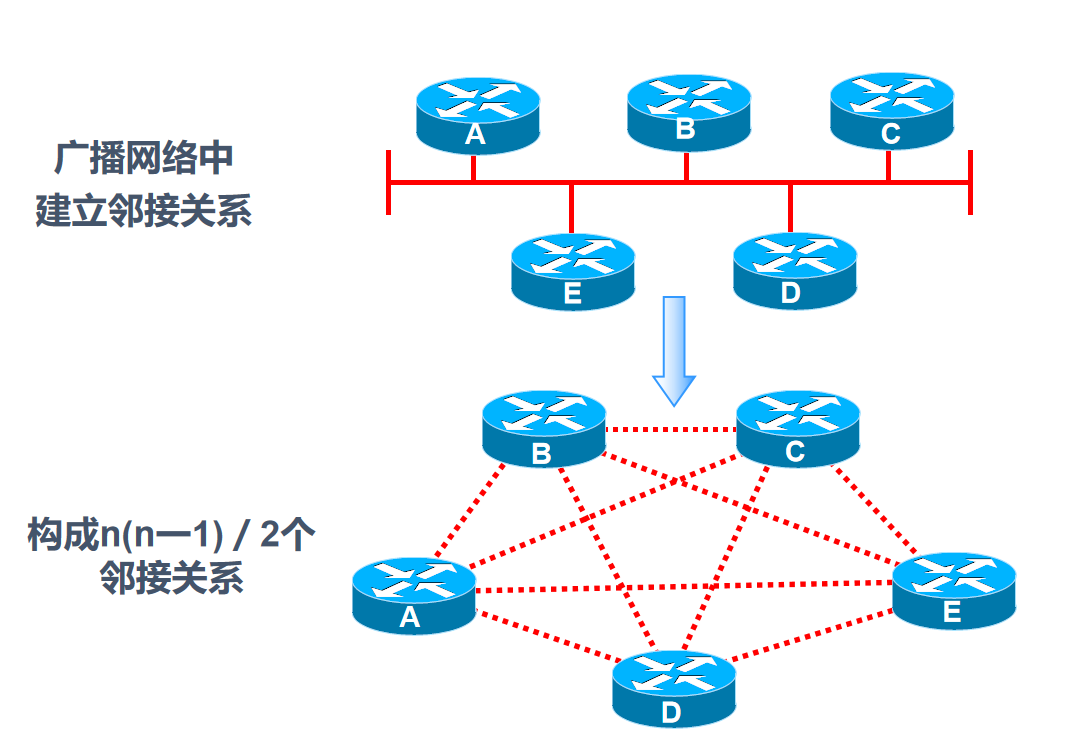

3、DR和BDR

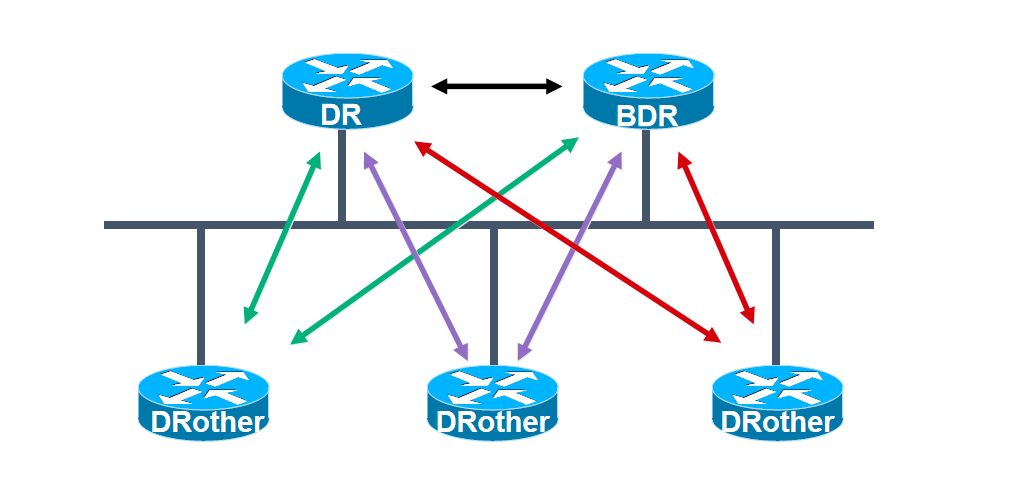

指定路由器（DR）

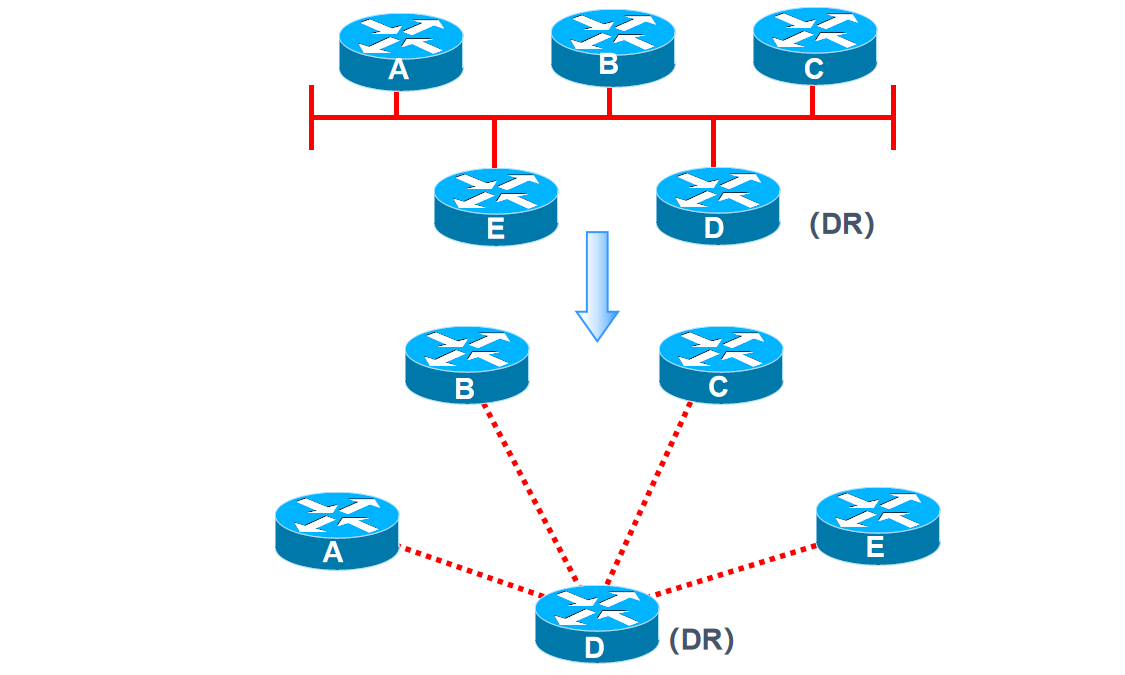

其他路由器（DRothers）只和DR及BDR形成邻接关系
DR和BDR的选举方法
自动选举DR和BDR
网段上Router ID最大的路由器将被选举为DR，第二大的将被选举为BDR
手工选择DR和BDR
优先级范围是0～255，数值越大，优先级越高，默认为1
如果优先级相同，则需要比较Router ID
如果路由器的优先级被设置为0，它将不参与DR和DBR的选举
DR和BDR的选举过程
路由器的优先级可以影响一个选举过程，但是它不能强制更换已经存在的DR或BDR路由器
OSPF的组播地址：224.0.0.5 ；224.0.0.6
4、OSPF的度量值为COST
COST= 108/BW
最短路径是基于接口指定的代价（cost）计算的
|-------------------|--------------------------|
| 接口类型 | 代价（ 108/BW ） |
| Fast Ethernet | 1 |
| Ethernet | 10 |
| 56K | 1785 |
5、OSPF数据包
承载在IP数据包内，使用协议号89
|--------------------|-------------------------------------------|
| OSPF的包类型**** | 描 述 |
| Hello包 | 用于发现和维持邻居关系，选举DR和BDR |
| 数据库描述包（DBD） | 用于向邻居发送摘要信息以同步链路状态数据库 |
| 链路状态请求包（LSR） | 在路由器收到包含新信息的DBD后发送，用于请求更详细的信息 |
| 链路状态更新包（LSU） | 收到LSR后发送链路状态通告（LSA），一个LSU数据包可能包含几个LSA |
| 链路状态确认包（LSAck） | 确认已经收到LSU，每个LSA需要被分别确认 |

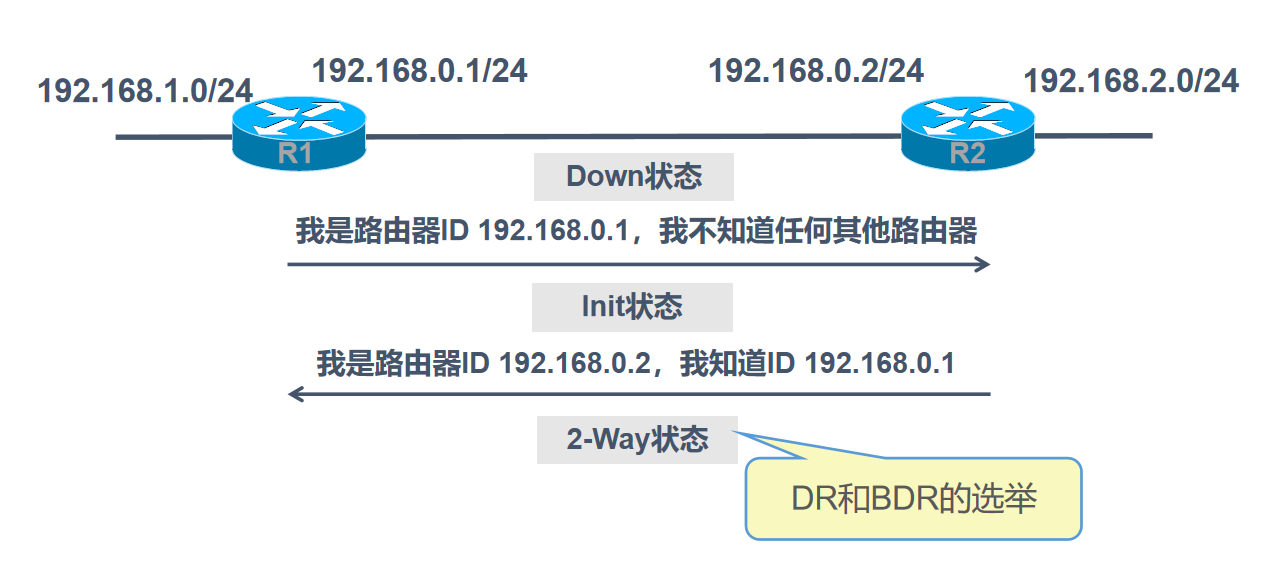

OSPF启动的第一个阶段是使用Hello报文建立双向通信的过程
OSPF启动的第二个阶段是建立完全邻接关系
6、OSPF将网络划分为四种类型
点到点网络（Point-to-Point）
广播多路访问网络（Broadcast MultiAccess，BMA）
非广播多路访问网络（None Broadcast MultiAccess，NBMA）
点到多点网络（Point-to-Multipoint）
启动OSPF路由进程
Router(config)# router ospf process-id
指定OSPF协议运行的接口和所在的区域
Router(config-router)# network address inverse-mask area area-id
修改接口的优先级
Router(config-if)#ip ospf priority priority
修改接口的Cost值
Router(config-if)#ip ospf cost cost
查看路由表
Router#show ip route
查看邻居列表及其状态
Router#show ip ospf neighbor
查看OSPF的配置
Router#show ip ospf
查看OSPF接口的数据结构
Router#show ip ospf interface type number
二、传输层协议
TCP/IP 协议族的传输层协议主要有两个：
1**、TCP（Transmission Control Protocol），传输控制协议**
TCP 是面向连接的、可靠的进程到进程通信的协议
TCP 提供全双工服务，即数据可在同一时间双向传输

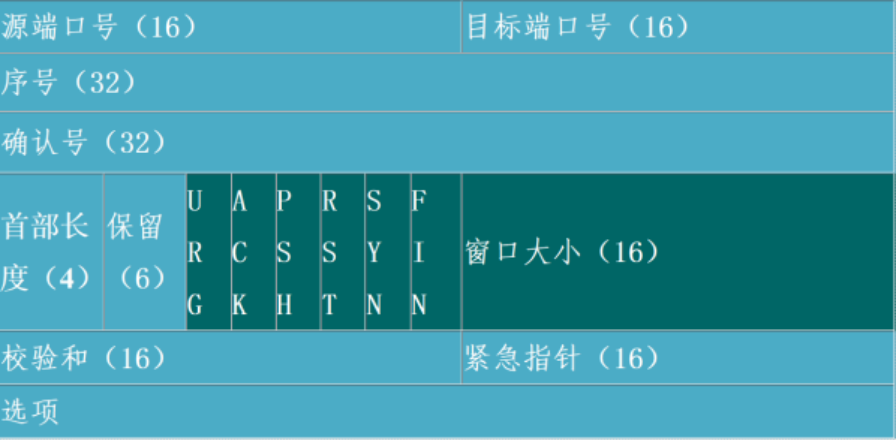

TCP报文段
TCP 将若干个字节构成一个分组，叫报文段（ Segment ）
TCP 报文段封装在 IP 数据报文中
序号：发送端为每个字节进行编号，便于接收端正确重组
确认号：用于确认发送端的信息
窗口大小：用于说明本地可接收数据段的数目，窗口大小是可变的

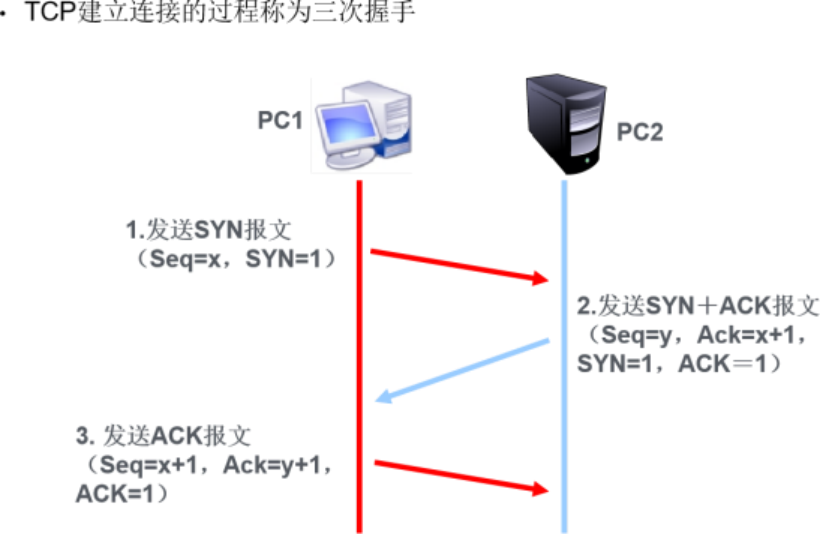

SYN ：同步序号位， TCP 需要建立连接时将该值设为 1
ACK ：确认序号位，当该位为 1 时，用于确认发送方的数据

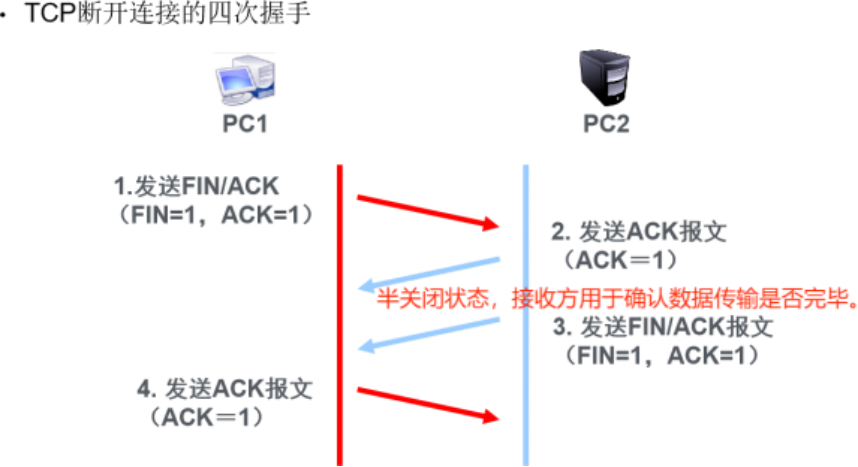

FIN ：当 TCP 断开连接时将该位置为 1
|--------|--------|----------------------|
| 端口 | 协议 | 说 明 |
| 21 | FTP | FTP服务器所开放的控制端口 |
| 23 | TELNET | 用于远程登录，可以远程控制管理目标计算机 |
| 25 | SMTP | SMTP服务器开放的端口，用于发送邮件 |
| 80 | HTTP | 超文本传输协议 |
| 110 | POP3 | 用于邮件的接收 |
2**、UDP（User Datagram Protocol），用户数据报协议**
无连接、不可靠的传输协议
花费的开销小

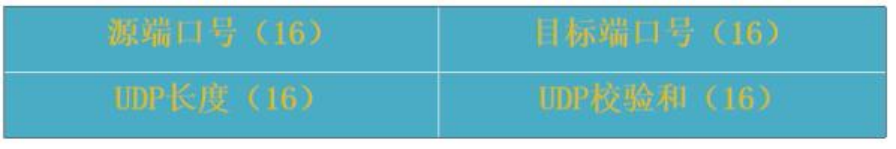

UDP 报文的首部格式
UDP 长度：用来指出 UDP 的总长度，为首部加上数据。
校验和：用来完成对 UDP 数据的差错检验，它是 UDP 协议提供的唯一的可靠机制
|---------|----------|--------------|
| 端口 | 协议 | 说 明 |
| 69 | TFTP | 简单文件传输协议 |
| 111 | RPC | 远程过程调用 |
| 123 | NTP | 网络时间协议 |
