一、什么是PTP？
PTP （Precision Time Protocol，精确时间协议）是一种基于IEEE 1588标准的网络时间同步协议，旨在为分布式系统中的设备提供亚微秒级甚至纳秒级的高精度时钟同步。其核心目标是通过消除网络传输延迟的不确定性，确保跨设备的动作、数据采集或控制指令在严格统一的时间基准下执行。
PTP最初于2002年发布version1（IEEE 1588-2002），仅能达到亚毫秒级的时间同步精度。2008年发布的version2 （IEEE 1588-2008）将精度提升至亚微秒级，并引入了硬件时间戳处理、透明时钟模型、点到点路径延时机制等关键特性。2019年，标准更新至version2.1。目前，IEEE 1588 v2已成为业界主流版本，v1基本已被取代。
二、为什么需要PTP？
在园区网络、工业自动化、金融交易、5G通信和高清视频协作等场景中，设备间对高精度时间同步的需求日益增强。传统网络时间协议（NTP）仅能提供毫秒级同步精度，难以满足微秒甚至纳秒级场景（如传感器协同、5G基站调度、分布式系统事务一致性）的严苛要求。
PTP与NTP的主要区别：
- 同步精度：PTP为微秒/纳秒级（需硬件支持），NTP为毫秒级（软件实现）
- 延迟抖动：PTP通过硬件时间戳和透明时钟/边界时钟消除，NTP受操作系统和网络波动影响
- 适用场景：PTP用于工业控制、5G、金融高频交易等，NTP用于办公、IT系统、通用服务
- 部署成本：PTP较高（需专用硬件），NTP较低（纯软件）
三、PTP网络架构

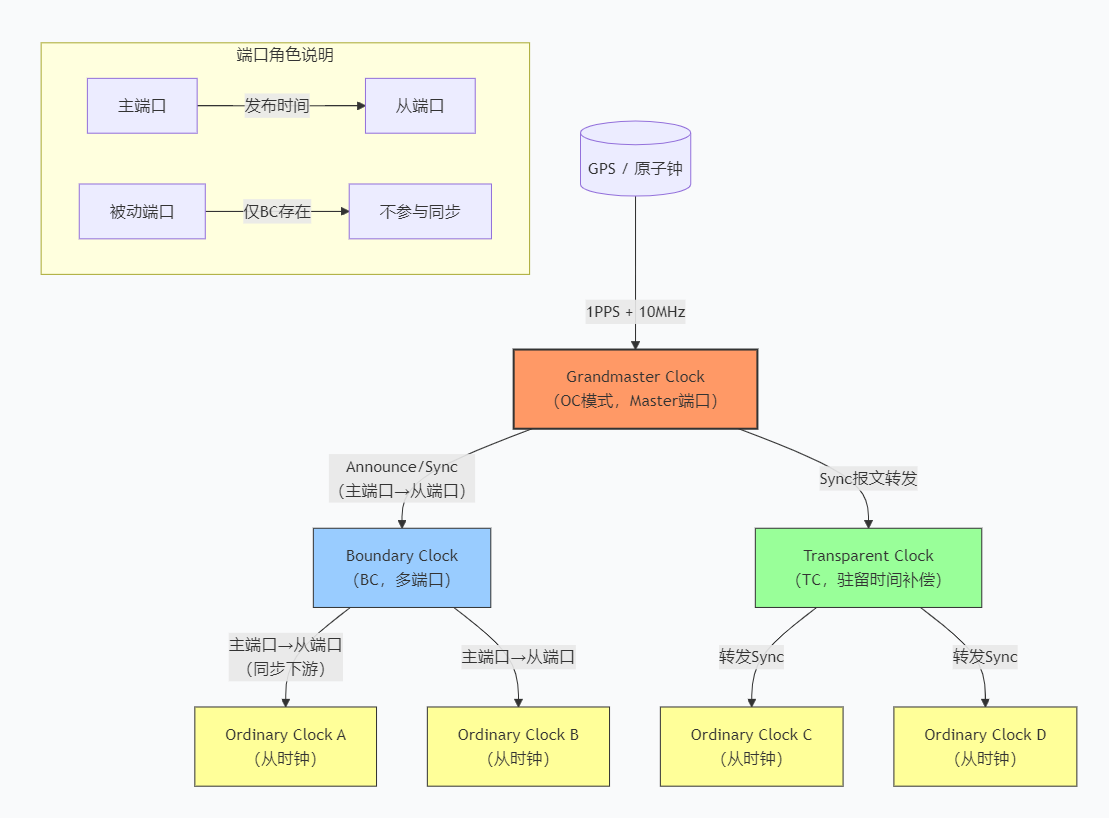

PTP网络采用主从 （Master-Slave）架构组织所有时钟设备，以Grandmaster Clock（GMC，大师钟）为时间源头，逐级向下同步各节点时钟。设备在主从关系中的角色是动态的：某些设备既可作为从时钟与上层设备同步，也可作为主时钟向下层设备发布时间。
3.1 四种基本时钟类型
IEEE 1588-2008定义了三种基本时钟类型，加上透明时钟的细分，共四种：
（1）普通时钟（Ordinary Clock, OC）：仅有一个PTP端口，通常作为终端设备接入PTP网络。它既可作为Grandmaster Clock向下游节点发布时间，也可作为从时钟从上游节点同步时间。例如，1588服务器一般配置为OC模式作为整个网络的时间源头，而无线基站等最末端的从时钟也配置为OC模式。
（2）边界时钟（Boundary Clock, BC）：具备多个PTP端口，其中一个端口与上游设备同步时间，其余端口则用于向下游设备发布时间。边界时钟能够终结PTP报文并重新生成，从而隔离不同网段之间的延迟抖动，是提升大规模网络中同步精度的关键设备。
（3）端到端透明时钟（End-to-End Transparent Clock, E2E TC）：不参与时间同步，仅负责转发PTP报文并测量其在设备内的驻留时间（residence time）。从时钟在计算路径延迟时会将驻留时间纳入补偿。
（4）点对点透明时钟（Peer-to-Peer Transparent Clock, P2P TC）：与E2E TC类似，但采用点对点延迟测量机制计算每段链路的延迟。
3.2 PTP端口状态
运行PTP协议的设备端口分为三类：
- 主端口（Master Port）：发布同步时间
- 从端口（Slave Port）：接收同步时间
- 被动端口（Passive Port）：仅存在于边界时钟上，不参与同步
四、PTP的工作机制
PTP实现时间同步主要包括以下三个步骤：
- 建立主从关系：选举Grandmaster Clock及各端口主从状态的协商
- 频率同步：使从时钟与主时钟频率一致，保持信号间恒定的相位差
- 相位同步：进一步校准从时钟与主时钟的相位，使相位差趋近于零
4.1 最佳主时钟算法（BMCA）
BMCA是PTP协议中用于建立时钟层级结构的核心算法，其目的是在PTP网络中确定哪个时钟将作为整个基础设施的时间参考（即Grandmaster Clock）。BMCA是一种分布式领导者选举算法，每个PTP节点通过交换Announce报文来获取网络中其他时钟的信息，然后根据预设的比较规则（如时钟优先级、时钟精度、时钟类别等）选出"最佳"时钟。所有节点运行相同的BMCA算法，最终全网达成一致。在边界时钟（BC）中，BMCA的操作比普通时钟（OC）更为复杂，因为它需要同时管理多个端口的主从状态。
4.2 PTP报文类型
PTP报文根据是否携带时间戳可分为事件报文和通用报文两大类：
事件报文 （进出设备端口时需要打上精确时间戳）：
- Sync：主时钟定期发送，用于传达当前时间
- Delay_Req：从时钟向主时钟发送，用于测量往返延迟
- Pdelay_Req / Pdelay_Resp：用于对等透明时钟的链路延迟测量
通用报文 （进出端口时不打时间戳）：
- Announce：用于BMCA选举，通告时钟信息
- Follow_Up：在两步模式下携带Sync报文的精确发送时间戳
- Delay_Resp：响应Delay_Req，包含主时钟收到Delay_Req的时间戳
- Management / Signaling：管理和协商报文
五、延迟测量机制
PTP通过两种机制计算时间偏移与传输延迟：
5.1 端到端（End-to-End, E2E）机制
E2E机制中，中间设备（E2E TC）在转发计时报文时会添加驻留时间（residence time）。该机制通过双向报文交换计算整条路径的总延迟。
同步过程（以两步模式为例）：
- 主时钟发送Sync报文，记录精确发送时刻t1
- 从时钟接收Sync报文，记录精确接收时刻t2
- 主时钟通过Follow_Up报文将t1传递给从时钟
- 从时钟发送Delay_Req报文，记录精确发送时刻t3
- 主时钟接收Delay_Req，记录精确接收时刻t4
- 主时钟通过Delay_Resp报文将t4传递给从时钟
至此，从时钟获得了t1、t2、t3、t4四个精确时刻。
计算公式：
线路延迟
Delay = (t2 - t1) + (t4 - t3) / 2
时钟偏差
Offset = (t2 - t1) - (t4 - t3) / 2
从时钟新时间 = 主时钟时间 ± Offset
5.2 点对点（Peer-to-Peer, P2P）机制
P2P机制中，每个PTP端口独立测量与其直连邻居之间的链路延迟。这种方式不需要端到端的报文交换，每个节点只需测量相邻链路的延迟即可。P2P机制通常与P2P透明时钟配合使用。
六、一步模式 vs 两步模式
PTP支持两种时间戳传输模式，主要区别在于时间戳的嵌入方式：
两步模式（Two-Step）：主时钟先发送Sync报文，记录其发送时刻t1，随后通过Follow_Up报文将t1传递给从时钟。优点是兼容性高，适用于不支持硬件时间戳的设备；缺点是网络开销大（需额外传输Follow_Up报文），在高负载网络中可能导致报文失序。
一步模式（One-Step）：将时间戳直接嵌入Sync报文，无需Follow_Up报文。主时钟在发送Sync报文时，硬件芯片实时标记t1并写入报文字段。优点是同步精度可达纳秒级，减少50%的PTP报文数量；缺点是需要PHY/MAC芯片支持硬件时间戳嵌入功能，成本较高。
两种模式对比：
- 同步精度：一步模式为纳秒级（硬件时间戳），两步模式为微秒级（软件时间戳）
- 报文数量：一步模式少（无Follow_Up），两步模式多（需Follow_Up）
- 硬件要求：一步模式需要专用PHY/MAC芯片，两步模式支持软件处理即可
七、同步精度的影响因素
实现纳秒级PTP同步精度面临多重挑战：
时间戳的实现位置：时间戳越靠近物理层，精度越高，硬件时间戳相比软件时间戳消除了协议栈处理延迟的不确定性。
晶振特性：晶振的温度特性和老化引起的频率变化是时间误差的主要来源之一。
网络排队延迟：数据包在交换机等网络设备中的排队延迟（Packet Delay Variations, PDV）会显著影响同步精度。
链路不对称性：当上行和下行链路延迟不对称时，会引入同步偏差。
处理器状态：处理器电源管理状态（C-states）是同步抖动的主要来源之一。
八、PTP的应用场景
8.1 5G通信
5G基站需要满足±1.5微秒的亚微秒级时间精度要求。PTP协议对5G超可靠低延迟通信（URLLC）至关重要，有助于为工业自动化、电网、5G无线电和基站实现精确同步。
8.2 工业自动化
工业自动化场景普遍采用gPTP（generalized Precision Time Protocol，IEEE 802.1AS），该协议针对桥接网络优化。在智能制造中，时间同步精度已成为决定系统可靠性的核心指标。
8.3 电力系统
IEEE 1588协议特别适用于变电站自动化等场景。在智能电网中，PTP技术可以实现亚微秒级的时间同步精度，满足采样值同步等高精度要求。
8.4 其他领域
金融交易：高频交易需要纳秒级时间戳确保交易顺序和审计合规
高清音视频：SMPTE ST 2110等标准依赖PTP实现帧级同步
分布式测量系统：多节点数据采集需要统一时间基准
九、总结
PTP（IEEE 1588）通过硬件时间戳、主从架构、BMCA选举和精确的延迟测量机制，实现了从毫秒到纳秒级的时间同步精度跨越。从2002年的v1到2019年的v2.1，PTP标准不断演进，应用场景从最初的测量与控制领域扩展至5G通信、工业自动化、智能电网、金融交易等广泛领域。对于工程师而言，理解PTP的时钟类型、报文交互、延迟测量机制以及一步/两步模式的权衡，是设计和部署高精度时间同步系统的基础。
