《Unity Shader入门精要》十一、让画面动起来

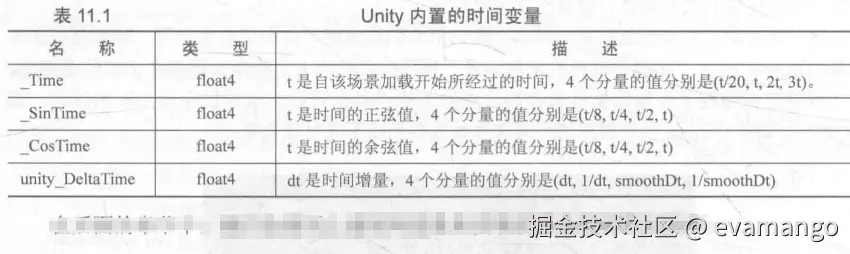

11.1 Unity Shader 中的内置变量

11.2 纹理动画

纹理动画在游戏中应用非常广泛。尤其在各种资源紧张的移动平台上，往往会使用纹理动画来代替复杂的粒子系统来模拟各种动效

11.2.1 序列帧动画

优点：灵活性强，效果细腻
缺点：美术工作量大

实现步骤：

建材质，建 Shader，将 Shader 赋给材质
场景中创建四边形（Quad），将它正对摄像机，将材质赋给它

Shader 代码：（源码）

设置 Pass 相关状态，以渲染透明效果
js 复制代码
```
SubShader
{
    Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" }

    Pass
    {
        Tags {"LightMode"="ForwardBase" }

        ZWrite Off
        Blend SrcAlpha OneMinusSrcAlpha
```
- 序列帧图像包含了透明通道，因此可被当成一个半透明对象
  - Queue 和 RenderType 都设置成 Transparent
  - IgnoreProjector 设置为 True
  - 在 Pass 中使用 Blend 命令来开启并设置混合模式
  - ZWrite Off：关闭深度写入

片元着色器

js 复制代码

fixed4 frag (v2f i) : SV_Target
{
    // 根据时间和速度计算出帧图像的行列索引
    float time = floor(_Time.y * _Speed);
    float row = floor(time / _HorizontalAmount);
    float column = time - row * _HorizontalAmount;

    // -------- 使用行列索引值来构建真正的采样坐标 --------
    // 得出帧图像"坐标"------(x: 列索引，y: 行索引）
    // 对垂直方向的坐标偏移使用减法，因为 Unity 纹理坐标正方向与序列帧纹理的正方向相反
    half2 uv = i.uv + half2(column, -row);
    // 除以行/列帧图像数，得到真正的采样坐标
    uv.x /= _HorizontalAmount;
    uv.y /= _VerticalAmount;

    fixed4 col = tex2D(_MainTex, uv);
    col.rgb *= _Color;

    return col;
}

设置 Fallback

将序列帧纹理赋给材质中的 Image Sequence，并将 Horizontal Amount 和 Vertical Amount 设置为正确的值

11.2.2 滚动的背景

步骤：

去掉天空盒，将摄像机的投影模式改为"正交"
建材质，建 Shader，将 Shader 赋给材质
场景中创建四边形（Quad），调整位置与大小，让它充满摄像机的视野范围。将第 2 步的材质赋给它

Shader 代码：（源码）

属性声明

js 复制代码

Properties
{
    // 底层（较远）纹理
    _MainTex ("Base Layer", 2D) = "white" {}
    // 表层（较近）纹理
    _DetailTex ("2nd Layer", 2D) = "white" {}
    // 底层纹理滚动速度
    _ScrollX ("Base layer Scroll Speed", Float) = 1.0
    // 表层纹理滚动速度
    _Scroll2X ("2nd layer Scroll Speed", Float) = 1.0
    // 控制纹理整体亮度
    _Multiplier ("Layer Multiplier", Float) = 1.0
}

顶点着色器

js 复制代码

v2f vert (a2v v)
{
    v2f o;
    o.pos = UnityObjectToClipPos(v.vertex);

    // 利用内置的 _Time.y 变量在水平方向上对纹理坐标进行偏移
    // 把两纹理坐标存储在同一变量 o.uv 中，以减少占用的插值寄存器空间
    o.uv.xy = TRANSFORM_TEX(v.texcoord, _MainTex) + frac(float2(_ScrollX, 0.0) * _Time.y);
    o.uv.zw = TRANSFORM_TEX(v.texcoord, _DetailTex) + frac(float2(_Scroll2X, 0.0) * _Time.y);

    return o;
}

片元着色器

js 复制代码

fixed4 frag (v2f i) : SV_Target
{
    // 分别用 i.uv.xy 和 i.uv.zw 对两张纹理进行采样
    fixed4 firstLayer = tex2D(_MainTex, i.uv.xy);
    fixed4 secondLayer = tex2D(_DetailTex, i.uv.zw);

    // 使用第二层纹理的透明通道来混合两张纹理
    fixed4 col = lerp(firstLayer, secondLayer, secondLayer.a);
    // 调整整体亮度
    col.rgb *= _Multiplier;

    return col;
}

回到编辑器，将底层纹理和表层纹理赋好值，调整好滚动速度即可

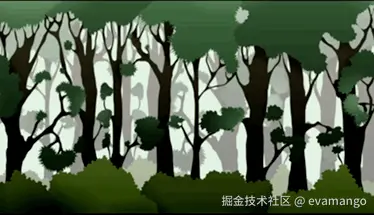

效果：

11.3 顶点动画

11.3.1 流动的河流

步骤：

将摄像机投影类型改为"正交"
建 3 个材质（因为要模拟 3 层水波），建 Shader，赋给 3 个材质
创建 3 个四边形（Quad），调整位置、大小和方向，将上步创建的 3 个材质分别赋给它们
Shader 代码：（源码）
- 设置 SubShader 标签
  js 复制代码
```
SubShader
{
    Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Opaque" "DisableBatching"="True" }
```
  - DisableBatching：包含了模型空间的顶点动画的 Shader，使用 Unity 的批处理功能时会出现问题。这是因为批处理会合并所有相关的模型，令它们各自的模型空间丢失，从而无法进行模型空间的顶点动画。这里就需要取消批处理
- 设置 Pass 的渲染状态
  js 复制代码
```
Pass
{
    Tags { "LightMode"="ForwardBase" }
    ZWrite Off
    Blend SrcAlpha OneMinusSrcAlpha
    Cull Off
```
  - 为了让每层水流都能显示

11.3.2 广告牌

Shader 代码：(源码）

11.3.3 注意事项

在模型空间下进行顶点动画，往往要关掉批处理，但这样会带来一定的性能下降，增加 Draw Call
- 应尽量避免使用模型空间下的一些绝对位置和方向来进行计算
- 广告牌例子中，可利用顶点颜色来存储每个顶点到锚点的距离值
顶点动画的物体，若想正确地往其他物体上投影，需要提供一个自定义的带顶点动画的 ShadowCaster Pass
