Spring Websocket Chatroom

WebSocket 适用于需要低延迟、双向实时通信的场景，相比于 HTTP 轮询或长轮询，能显著提升性能和效率。它的主要应用场景有聊天室、实时协作工具（微信文档金山文档）、实时通知提醒（推送后台实时进度、大屏幕展示状态变化等等）。

本文用 Spring Websocket + STOMP 实现一个简单聊天室，并讨论服务的可用性问题等。

原理

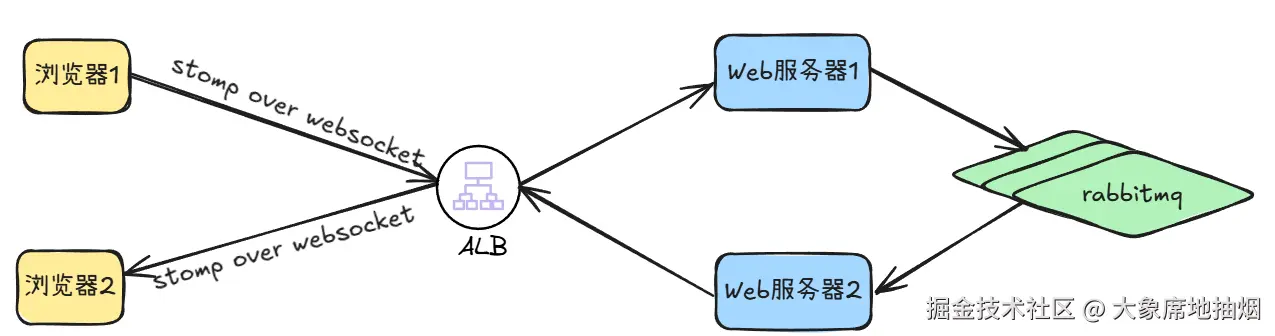

一对一聊天的消息的传播路径如下：

一对多聊天（聊天室）的消息传播路径大体一致，只不过是由一个消息发送方发送给多个消息发送方；消息交换和路由也不同（上图中rabbitmq部分）。

STOMP：

STOMP (Simple Text Oriented Messaging Protocol)是一种基于文本的简单消息协议，定义了客户端与消息中间件（RabbitMQ、ActiveMQ）之间的消息规范。它设计简洁，采用类 HTTP 的请求 - 响应模式，通过文本命令（如CONNECT、SEND、SUBSCRIBE等）和 Headers（键值对）实现消息的发送、订阅和接收，底层可基于 TCP、WebSocket 等传输协议工作。

STOMP协议常见的命令如下：

命令	作用
CONNECT	客户端连接消息代理，携带一些身份信息
CONNECTED	服务端响应连接成功
SEND	客户端发送消息到某个目标地址（消息如何被路由）
SUBSCRIBE	客户端定于某个目标地址（Destination，这个概念之后会多次出现），一旦这个目标地址有消息，客户端就会接收到此消息
MESSAGE	服务端推送消息给客户端（订阅了某个目标地址的客户端）

一则STOMP消息（消息帧）示例，可以看到跟HTTP还是很像的：

bash 复制代码

SEND                       # 命令部分，SEND消息是客户端发给代理送消息到某个目标地址
destination:/topic/chat    # Header部分，传递元数据键值对。Destination指定消息发送的目标（队列或主题）
content-type:text/plain    # Header部分，传递元数据键值对。content-type定义消息体格式
                           # Header部分和消息体之间用空格分隔
Hello everyone!            # 消息体
^@                         # 结束符 消息体以空字符（`0x00`，表示为`^@`）结束

STOMP over WebSocket：

WebSocket本身是一种底层的全双工通信协议，仅提供了原始的字节流传输能力，没有定义消息的格式、路由、订阅等高级特性。 STOMP over WebSocket 是指将 STOMP 协议运行在 WebSocket 之上。

消息的传输路径是怎样的？

浏览器1通过WebSocket连接上SpringBoot服务
使用STOMP协议，发送一条消息到某个目标（Destination）
SpringBoot服务的消息代理（这里是RabbitMQ集群）收到这条消息
RabbitMQ知道谁订阅了这个目标，将消息推送给订阅者，比如浏览器2。当然，它不是直接推送的，它要通过Web服务器
Web服务器把消息推送给了浏览器2

从 RabbitMQ 的视角来看：浏览器不是直接的发布者或订阅者。浏览器是 STOMP 客户端，它连接的是 Spring Boot 服务，而不是直接连接 RabbitMQ。Web服务器（确切的说是Web服务器代表的客户端逻辑）是RabbitMQ的发布者和订阅者。

为什么需要Web服务器集群？

单机连接数是有限的。通过水平扩展，能实现负载均衡，分摊用户连接，提高可用性。

为什么需要RabbitMQ集群？

光有Web服务器集群是不够的的。比如，用户1连接到了服务器1，用户2连接到了服务器2，用户1发送的消息被服务器1收到之后，要想办法把它发送给服务器2. 可以通过调用服务器2的接口发送消息，也可以引入消息代理（如RabbitMQ、Redis Pub/Sub）作为消息总线。前者需要一个全局的用户会话状态（服务器1需要知道转发给哪台服务器），自己编码完成消息交换，复杂一些，可以用在特殊场景，。

后端

新建一个SpringBoot工程。Java 17， SpringBoot 3.0.8

添加Websocket依赖

xml 复制代码

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter</artifactId>
</dependency>

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-websocket</artifactId>
</dependency>

<!-- 为 Spring 项目提供与 AMQP 协议通信的能力，并且默认集成了对 RabbitMQ 的官方支持
该启动器包含以下：
1. Spring AMQP 的核心库（spring-amqp）
2. 与 RabbitMQ 通信的客户端封装（spring-rabbit）
3. 自动配置（AutoConfiguration）：SpringBoot自动配置 RabbitMQ 的连接工厂、RabbitTemplate、监听容器等
4. 消息监听注解支持，比如 @RabbitListener
-->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-amqp</artifactId>
</dependency>

<!--  Netty是异步、高并发的，适合大规模实时通信-->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-reactor-netty</artifactId>
</dependency>

添加Websocket配置类

java 复制代码

@Configuration
@EnableWebSocketMessageBroker
public class WebSocketConfig implements WebSocketMessageBrokerConfigurer {

    /*
     配置连接端点，即客户端发起websocket连接的请求路径
     */
    @Override
    public void registerStompEndpoints(StompEndpointRegistry registry) {
        registry.addEndpoint("/websocket")  // 客户端代码：new SockJS("http://" + server + "/websocket");
                .addInterceptors(new CustomHandshakeInterceptor())  // 添加自定义握手拦截器
                .withSockJS(); // 支持 SockJS 协议. SockJS 是一个 JavaScript 库，提供了 WebSocket 的兼容层。如果浏览器不支持 WebSocket，它会自动降级为HTTP长轮询
    }

    /*
     配置消息代理，即：客户端发送的消息最终由谁来处理/转发
     */
    @Override
    public void configureMessageBroker(MessageBrokerRegistry registry) {
        // 客户端发送的、以 /app 开头的消息，将由 Spring 应用程序处理
        // 客户端代码：stompClient.send("/app/chat.sendToAll", {}, JSON.stringify(data)); 发送的消息
        // 将由 @MessageMapping("/chat.sendToAll")标注的方法处理
        registry.setApplicationDestinationPrefixes("/app");

        // 配置代理的地址和认证信息
        // 户端订阅或发布消息的目标地址（Destination）以这两个前缀开头时，会交给代理处理
        // 如果客户端发到 `/topic/xxx`，用 Topic Exchange 去处理，RoutingKey 是 xxx
        registry.enableStompBrokerRelay("/topic/", "/queue/")
                .setRelayHost("mydevcvm")
                .setRelayPort(61613)
                .setVirtualHost("/")
                .setSystemLogin("admin")
                .setSystemPasscode("admin@1991")
                .setClientLogin("admin")
                .setClientPasscode("admin@1991");
    }
}

说明：

enableStompBrokerRelay("/topic/", "/queue/")，它的功能是启用外部的消息代理，默认是RabbitMQ。

不使用 Spring 内嵌的简单内存代理（对应代码是enableSimpleBroker），而是将消息转发到一个外部的消息代理服务器去处理消息的广播、订阅等. 外部代理有更好的性能，支持持久化和集群. 简单内存代理仅适合开发和测试.

/topic/和/queue/是消息的目标地址（Destination）的前缀。目标地址是STOMP中的概念，前缀是STOMP对目标地址分类的方式。那么，RabbitMQ 是如何处理这些不同前缀的？它背后用的是什么交换机类型？

STOMP 目标地址前缀	RabbitMQ 使用的交换机类型	说明
/topic/	Topic Exchange（主题交换机）	Spring 将消息发送到 RabbitMQ 中一个默认（或自定义）的 Topic 类型 Exchange，并根据 /topic/xxx 的路径进行路由 key 匹配（通常是直接使用该路径作为 routing key）
/queue/	Direct Exchange（直连交换机）	通常会映射到 Direct Exchange，或者更常见的是：RabbitMQ 会为每个 /queue/xxx 的订阅创建一个独占的匿名队列，并通过 Direct Exchange 路由到该队列（1对1）

关键代码在 StompBrokerRelayMessageHandler

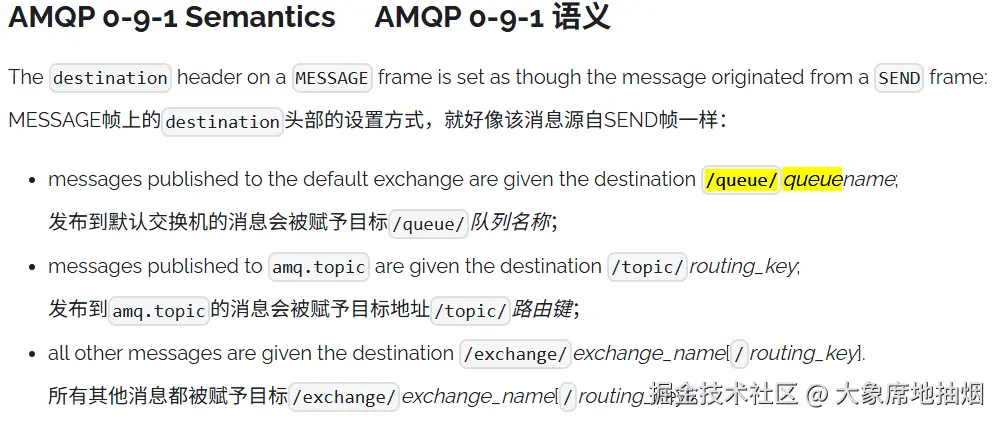

可以参考 RabbitMQ STOMP，介绍了前缀和交换机的关系（开启了谷歌翻译）：

消息体定义

java 复制代码

@Data
public class ChatMessage {
    private Type type;
    private String content;
    private String sender;
    private String receiver;

    public enum Type {
        CHAT, // 聊天消息
        JOIN, // 加入聊天室
        LEAVE // 离开聊天室
    }
}
// 省略getter setter

Controller

java 复制代码

@Controller
public class ChatController {
    private static final Logger logger = LoggerFactory.getLogger(ChatController.class);

    @Autowired
    private SimpMessagingTemplate template;

    /*
    一对一发送消息
     */
    @MessageMapping("/chat.sendToOne") // stompClient.send("/app/chat.sendToOne", {}, JSON.stringify(data));
    public void sendToOne(@Payload ChatMessage chatMessage, SimpMessageHeaderAccessor headerAccessor) {
        String userId = (String) headerAccessor.getSessionAttributes().put("userId", chatMessage.getSender());
        template.convertAndSend("/queue/user" + chatMessage.getReceiver(), chatMessage);
        logger.info("从 " + userId + " 向 " + chatMessage.getReceiver() + " 发送消息: " + chatMessage.getContent());
    }

    /*
    一对多发送消息（聊天室）
     */
    @MessageMapping("/chat.sendToAll") // stompClient.send("/app/chat.sendToAll", {}, JSON.stringify(data));
    @SendTo("/topic/chat") //  stompClient.subscribe('/topic/chat', function (response) {...})
    public ChatMessage sendToAll(@Payload ChatMessage chatMessage, SimpMessageHeaderAccessor headerAccessor) {
        return chatMessage;
    }

    /*
    一对多发送消息（聊天室）,使用template
     */
    @MessageMapping("/chat.sendToAll2")
    public void sendToAllByTemplate(@Payload ChatMessage chatMessage, SimpMessageHeaderAccessor headerAccessor) {
        template.convertAndSend("/topic/chat", chatMessage);  // stompClient.subscribe('/topic/chat', function (response) {...})
    }
}

SendTo 声明式消息发送的注解，自动将方法返回值发送到指定目的地, 用于简化广播消息发送。所有订阅了/topic/public的客户端，都将收到chatMessage消息。 SimpMessagingTemplate 编程式消息发送工具类，支持动态目的地和用户定向消息。核心方法包括 convertAndSend(destination, payload)和convertAndSendToUser(username, destination, payload). 订阅了　/queue/user1的用户将收到 template.convertAndSend("/queue/user" + 1, chatMessage)发送的消息

握手拦截器

java 复制代码

public class CustomHandshakeInterceptor implements HandshakeInterceptor {
    @Override
    public boolean beforeHandshake(ServerHttpRequest request, ServerHttpResponse response,
                                   WebSocketHandler wsHandler, Map<String, Object> attributes) {
        // 将HTTP请求参数存入WebSocket会话属性
        if (request instanceof ServletServerHttpRequest) {
            ServletServerHttpRequest servletRequest = (ServletServerHttpRequest) request;
            String userId = servletRequest.getServletRequest().getParameter("userId");
            attributes.put("userId", userId);
        }
        return true;
    }

    @Override
    public void afterHandshake(ServerHttpRequest request, ServerHttpResponse response,
                               WebSocketHandler wsHandler, Exception exception) {
        // 握手后操作
    }
}

WebSocket握手阶段（beforeHandshake方法）从 HTTP 请求中提取"userId"参数，并将其存入WebSocket会话属性（attributes）中，供后续WebSocket通信过程使用.

前端

只是为了验证通信逻辑，前端代码比较简单

html 复制代码

<!-- index.html --!>
<script id="code">
    function sendMessage() {
      var msg = $("#msg").val();
      var toUserId = $("#userId").val();
      var data  = {"sender": userId, "receiver": toUserId, "content": msg, "type": 0};
      if (toUserId == "") {
        stompClient.send("/app/chat.sendToAll", {}, JSON.stringify(data));
      } else {
        stompClient.send("/app/chat.sendToOne", {}, JSON.stringify(data));
      }
    }
</script>

userId和toUserId是用户的身份标志，代表了消息的发送者、接收者。

javascript 复制代码

// websocket.js
function connect() {
    var server = window.location.host;
    userId =  GetQueryString("userId");
    var socket = new SockJS("http://" + server + "/websocket?userId=" + userId);
    stompClient = Stomp.over(socket);
    stompClient.connect({}, function (frame) {
       writeToScreen("connected: " + frame);

       // 订阅一对一消息，所有发送到目标 /topic/chat 都会收到消息
       stompClient.subscribe('/topic/chat', function (response) {
          writeToScreen(response.body);
       });

       // 订阅一对一消息，所有发送到目标 /queue/user$userId的都会被$userId接收到
       stompClient.subscribe("/queue/user" + userId, function (response) {
          writeToScreen(response.body);
       });

       }, function (error) {
          wsCreateHandler && clearTimeout(wsCreateHandler);
          wsCreateHandler = setTimeout(function () {
             console.log("重连..."); // fixme
             connect();
          }, 1000);
       }
    )
}

stompClient = Stomp.over(socket);是STOMP协议的客户端实现，处理消息的帧格式转换和编码解码。此外他还处理WebSocket的连接建立、心跳检测、自动重连和连接关闭清理。

在 WebSocket 中，心跳机制通常用于检测连接是否存活，防止因长时间无通信而断开。项目中的WebSocket心跳机制主要由前端Stomp客户端负责实现，具体是stomp.min.js库处理心跳包的发送与接收检测。服务器端（Spring Boot）使用了SockJS, 在连接时会协商心跳参数. 可以用 setHeartbeatTime(10000)指定心跳间隔。

测试

在Kubernetes中启动3个Web服务器，分别监听32081、32082、32083端口；启动一个rabbitmq实例。开三个浏览器标签分别连接三个客户端。（没有用到ALB

部署事用到的yaml

yaml 复制代码

apiVersion: apps/v1
kind: Deployment
metadata:
  name: chat-8080
  namespace: chat
spec:
  replicas: 1
  selector:
    matchLabels:
      app: chat-8080
  template:
    metadata:
      labels:
        app: chat-8080
    spec:
      containers:
        - image: chat:v0.1
          name: chat
          env:
            - name: PORT
              value: "8080"
          ports:
            - containerPort: 8080
              protocol: TCP
---
apiVersion: v1
kind: Service
metadata:
  name: chat-8080
  namespace: chat
spec:
  ports:
    - port: 8080
      name: http
      protocol: TCP
      targetPort: 8080
      nodePort: 32080
  selector:
    app: chat-8080
  type: NodePort

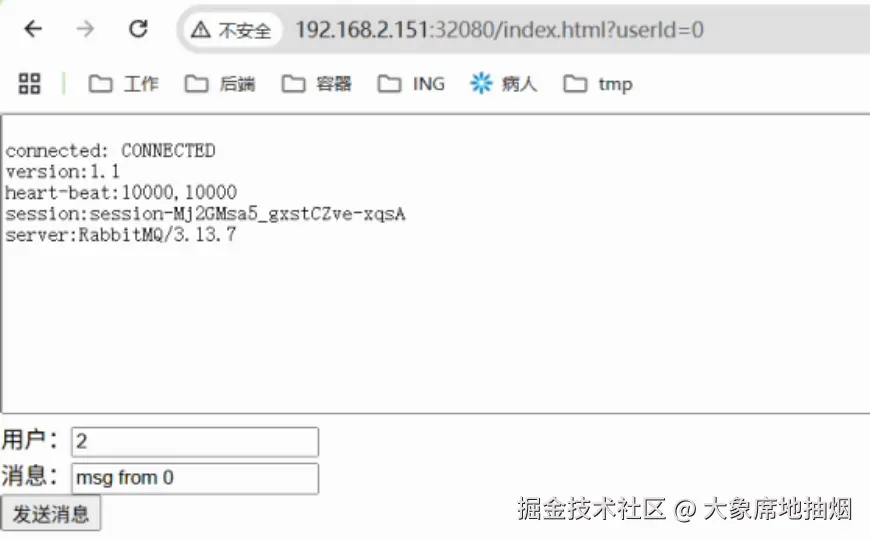

发送方：

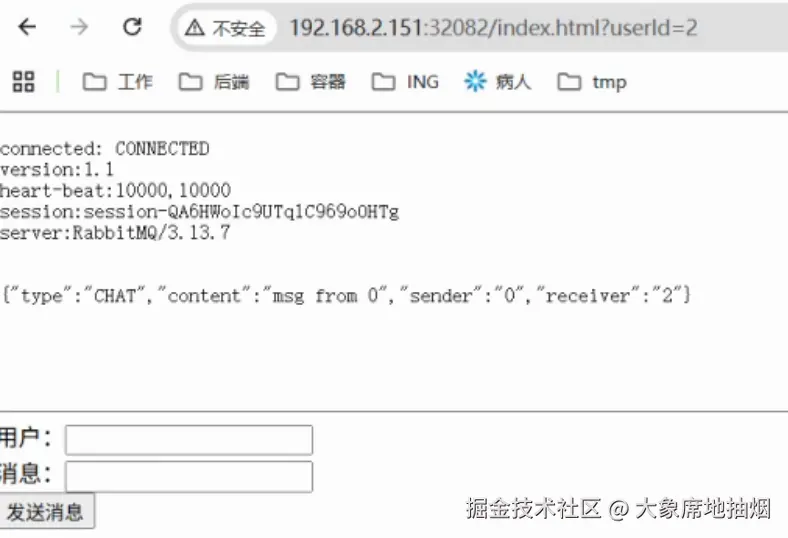

接收方：
