摘要
3D 扫描逆向抄数作为制造业数字化转型的关键技术，贯穿数据采集、处理、建模全链条。本文系统梳理该流程中的核心工具（如 3D 扫描仪、数据处理软件、建模平台），解析各环节所需技术能力（精度控制、数据优化、曲面重构等），结合技术特性与实战需求，构建全链条要素框架，为逆向抄数工程应用提供理论与实践参考。
一、引言
逆向抄数通过还原物体三维形态实现产品复刻、迭代与创新，广泛应用于汽车、航空航天、文物修复等领域。全链条流程涵盖 "数据采集 - 数据处理 - 模型重构 - 精度验证"，各环节需适配专业工具与技术能力，二者协同决定最终模型的精度与可用性，是逆向抄数工程落地的核心保障。
二、数据采集环节：核心工具与精度控制能力
2.1 主流 3D 扫描工具分类及特性
数据采集依赖 3D 扫描设备，按原理可分为激光扫描、结构光扫描与拍照式扫描。激光扫描仪（如某品牌手持激光扫描仪）精度达 ±0.05mm，适用于复杂曲面零件；结构光扫描仪（如桌面级结构光设备）扫描速度快，单帧采集时间≤0.1s，适合中小尺寸部件；拍照式扫描仪通过多视角摄影重建数据，适合大型构件（如车身框架），误差控制在 ±0.1mm 内。工具选择需结合工件尺寸、材质与精度需求，例如金属高光部件需搭配抗反光涂层与激光扫描仪，避免数据缺失。
2.2 数据采集的技术能力要求
工程师需具备设备校准与参数优化能力：通过标准件（精度 ±0.01mm）定期校准设备，确保扫描误差≤±0.05mm；根据工件特性调整扫描参数（如分辨率、扫描距离），例如扫描微小零件时将分辨率设为 0.02mm，平衡精度与效率。同时，需掌握多视角数据拼接技巧，通过贴附定位标记点或采用特征匹配算法，实现拼接误差≤±0.08mm，保障数据完整性。
三、数据处理环节：工具功能与数据优化能力
3.1 核心数据处理软件及功能
采集的原始点云数据需经专业软件处理，主流工具包括 Geomagic Wrap、MeshLab 等。Geomagic Wrap 支持点云去噪（通过高斯滤波去除离群点）、数据精简（保留关键特征的同时精简 50%-70% 数据量）、空洞填充（自动填充≤5mm 的扫描空洞）；MeshLab 可实现点云平滑（减少数据波动）与坐标系对齐（将数据对齐至设计基准），确保处理后的数据满足建模需求。
3.2 数据处理的核心技术能力
工程师需具备数据质量判断与优化能力：通过点云密度分析（确保关键区域密度≥100 点 /mm²）与误差检测（对比原始数据与处理后数据偏差），判断数据可用性；针对复杂数据（如含尖锐边角、镂空结构的零件），采用手动补扫与局部优化结合的方式，避免后期建模出现破面。此外，需掌握数据格式转换技巧，将点云数据（.ply 格式）转换为网格数据（.stl 格式），确保无损传输至建模软件。
四、模型重构环节：建模工具与曲面重构能力
4.1 主流建模工具及重构方式
模型重构依赖 CAD/CAM 软件，分为参数化建模（如 SolidWorks）与非参数化建模（如 UG NX 逆向模块）。参数化建模适合规则零件（如齿轮），通过绘制草图与特征建模生成模型；非参数化建模基于 NURBS 曲面技术，适合自由曲面零件（如汽车覆盖件），UG NX 可实现曲面连续性控制（G2 级连续，确保曲面光滑过渡）。此外，移动建模 APP（如 "三维速建"）支持现场快速建模，满足应急场景需求。
4.2 模型重构的技术能力要点
工程师需掌握曲面重构与精度把控能力：基于 NURBS 原理调整控制点与权重，确保重构曲面与原始数据偏差≤±0.1mm；针对复杂结构（如多曲面交接处），采用边界混合与曲面修剪技术，避免出现几何干涉。同时，需具备模型轻量化能力，在保证精度的前提下简化模型特征（如删除非关键倒角），便于后续仿真与制造。
五、精度验证环节：工具应用与误差分析能力
精度验证需借助检测工具（如三坐标测量仪、公差分析软件）与技术能力。三坐标测量仪可检测模型关键尺寸（如孔径、间距），误差对比≤±0.05mm；CETOL 等公差分析软件可模拟装配场景，分析模型公差对装配精度的影响。工程师需具备误差溯源能力，通过对比扫描数据、处理后数据与最终模型，定位误差来源（如扫描参数不当、建模步骤偏差），并优化全链条流程。
新启航半导体三维扫描测量产品介绍
在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

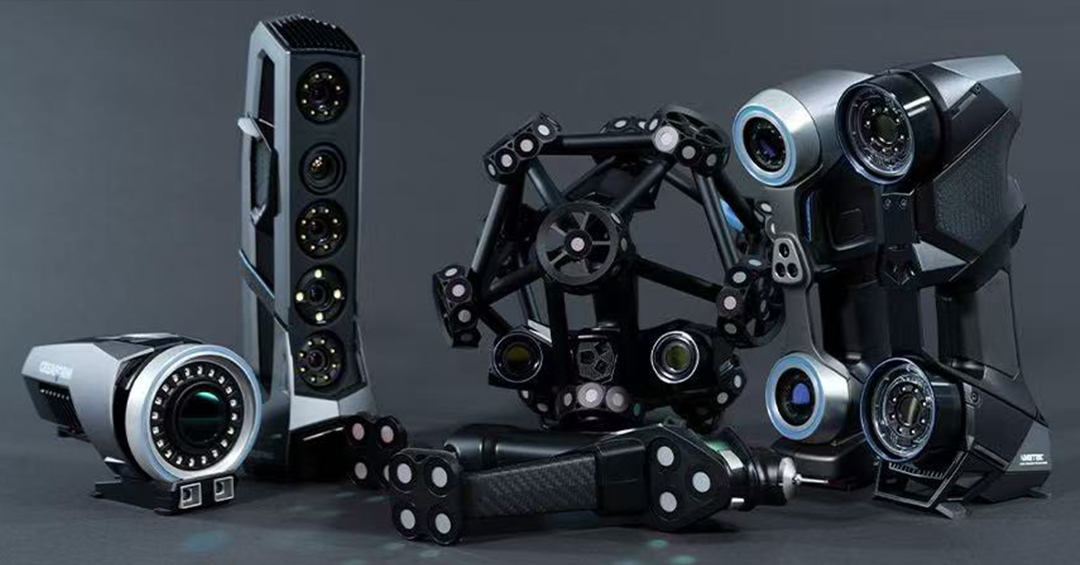

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：
微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

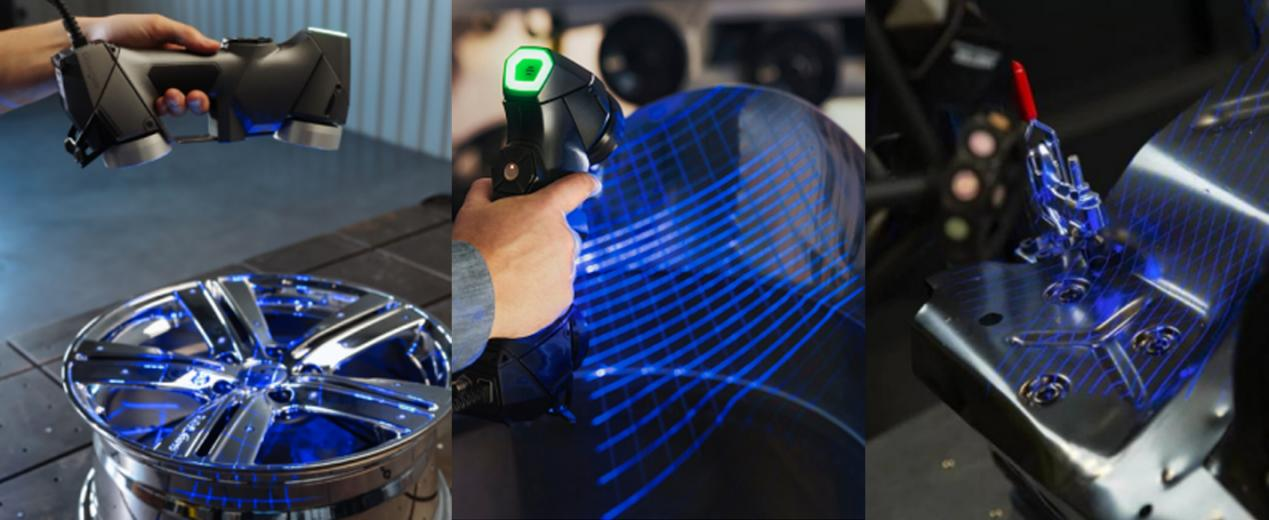

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

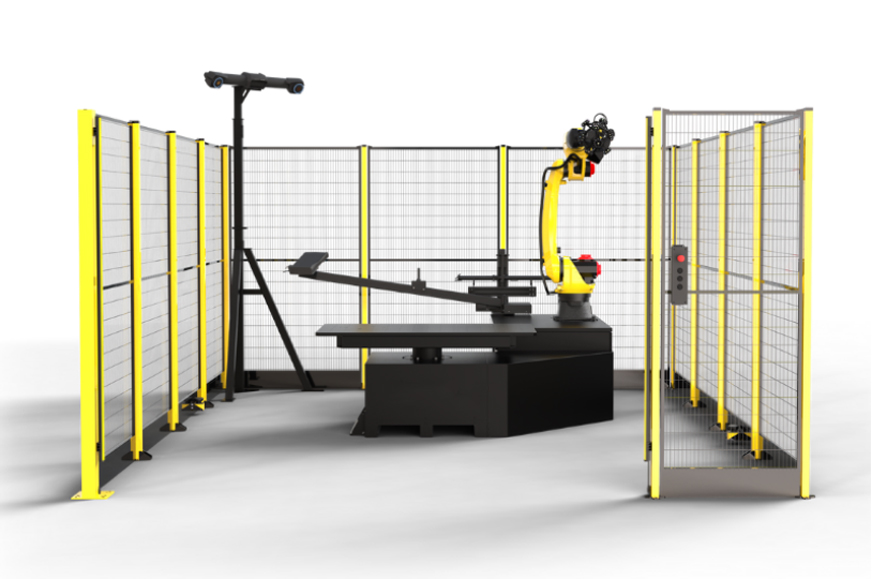

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

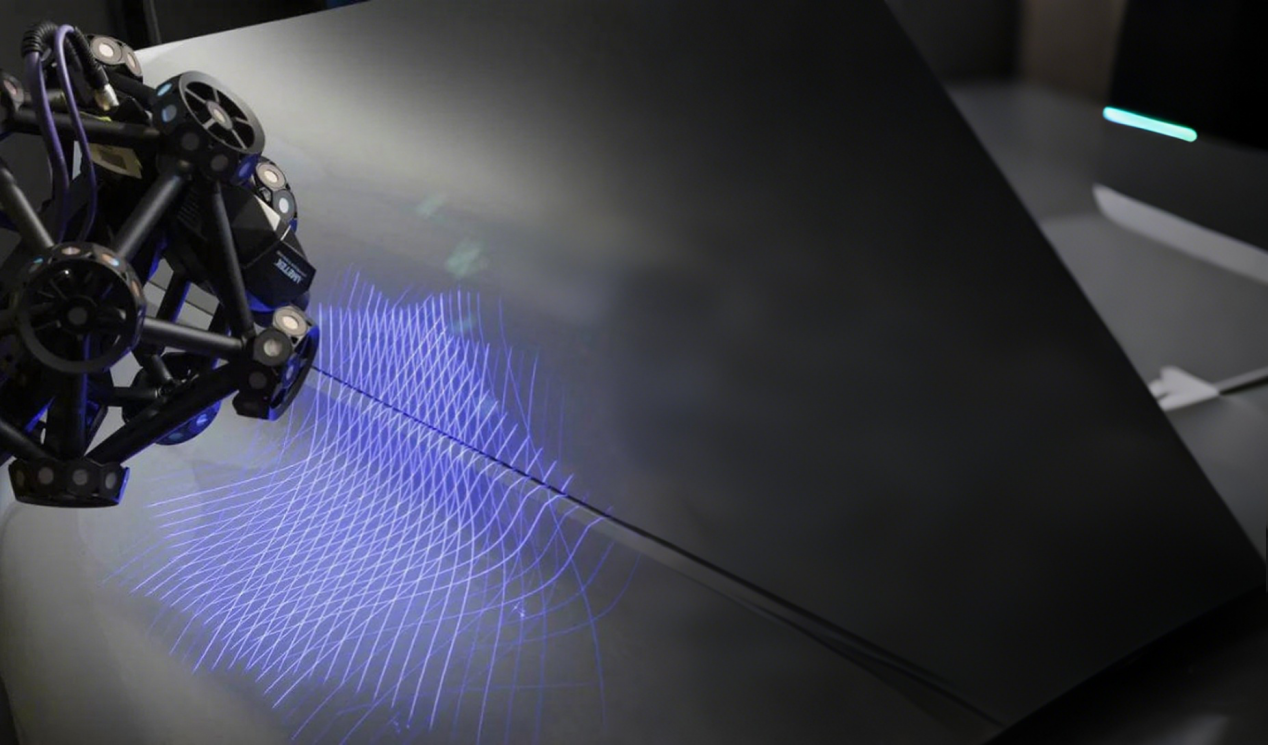

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

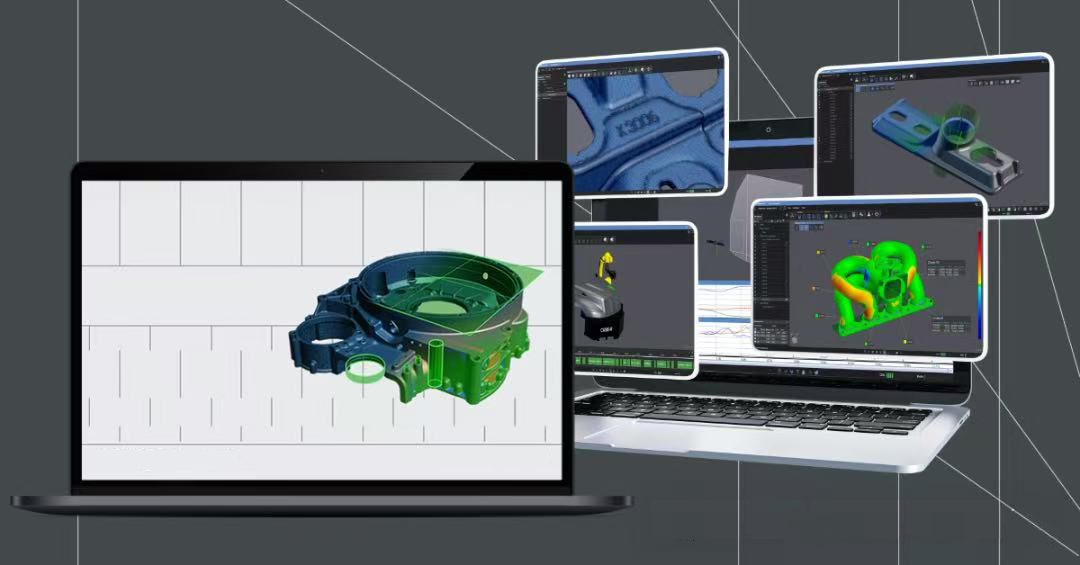

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。
无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
