交换机的三层功能

交换机三层功能基本介绍

三层交换机是兼具二层交换和三层路由功能的设备。它能像普通二层交换机一样划分 VLAN（隔离不同网段），还能通过 "VLANif 接口" 实现不同 VLAN 间的通信。简单说，VLANif 接口是给每个 VLAN 配置的 "虚拟网关"，让同一 VLAN 内的设备能通过它访问其他 VLAN。

在实际设备中，可将交换机的物理接口划分进vlan，然后借助vlanif接口配置ip地址。（真机上可以在接口下关闭二层功能（命令undo portswitch），只保留三层功能，类似路由器接口，直接配置ip地址）

实验案例

实验拓扑

实验流程

创建所需 VLAN；
为每个 VLAN 配置 VLANif 接口的 IP 地址（作为该 VLAN 的网关）；
将物理接口划分到对应 VLAN，并配置链路类型；
测试不同 VLAN 内设备的连通性

配置示例

SW1

cmd 复制代码

vlan batch 10 20
#
interface Vlanif10       //进入vlanif接口
ip address 10.1.1.254 255.255.255.0    //配置ip地址 #
interface Vlanif20
ip address 20.1.1.254 255.255.255.0
#
interface GigabitEthernet0/0/1
port link-type access port default vlan 10
#
interface GigabitEthernet0/0/2
port link-type access port default vlan 20

测试： PC1和PC2此时可以三层互访

单臂路由

单播路由的基本介绍

单臂路由(Router on a Stick)是一种在路由器的一个物理接口上通过创建多个子接口，实现不同VLAN间通信的技术。每个子接口封装一个VLAN ID，并配置相应网段的IP地址，作为该VLAN的网关。

优点：节省路由资源

缺点：所有VLAN流量都经过同一物理链路，可能成为瓶颈

实验案例

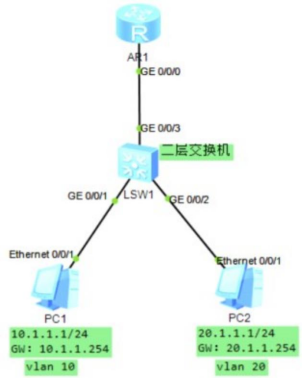

实验拓扑

实验流程

交换机上创建 VLAN，配置接入接口（连接终端）和 trunk 接口（连接路由器）；
路由器上创建子接口，配置 VLAN 封装、IP 地址（作为对应 VLAN 的网关）和 ARP 广播；
测试不同 VLAN 内终端的连通性。

配置示例

SW1

cmd 复制代码

vlan batch 10 20
#
interface GigabitEthernet0/0/1
port link-type access port default vlan 10
#
interface GigabitEthernet0/0/2
port link-type access port default vlan 20
#
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20

AR1

cmd 复制代码

interface GigabitEthernet0/0/0.10             //创建子接口，编号为10
dot1q termination vid 10                         //封装子接口VID
ip address 10.1.1.254 255.255.255.0
arp broadcast enable                               //开启子接口ARP广播功能
#
interface GigabitEthernet0/0/0.20 dot1q termination vid 20
ip address 20.1.1.254 255.255.255.0 arp broadcast enable

测试验证：此时PC通过路由器的子接口实现跨VLAN通信，并且实现三层互访(如：ping测试成功)

端口安全

端口安全的基本介绍

**端口安全(Port Security)**是一种网络安全机制，通过将交换机端口与终端MAC地址进行一对一的绑定，生成相应的mac地址表，防止未经授权的设备接入网络。一旦检测到非法MAC地址，交换机可执行相应惩罚动作（丢弃非法报文，丢弃非法报文并告警，关闭接口）。

实验案例

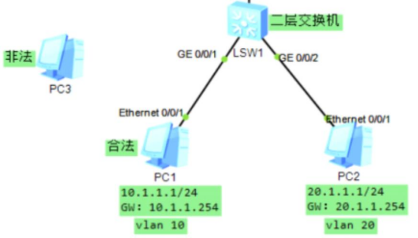

实验拓扑

实验流程：

在交换机接口上启用端口安全功能。
设置端口允许学习的最大MAC数量（默认为1）。
配置违规发生后的保护动作。
使用sticky方式动态学习并绑定当前设备的MAC地址。
测试：先让合法设备触发绑定，再更换设备验证端口安全是否生效。

配置示例

SW1

cmd 复制代码

interface GigabitEthernet0/0/1
port-security enable                        //开启端口安全
port-security max-mac-num 1                 //设置端口绑定mac数量，默认为1
port-security protect-action shutdown       //设置保护动作
port-security mac-address sticky            //设置mac地址绑定

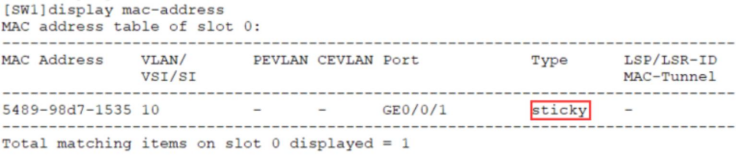

验证

测试

PC1连接G0/0/1口并发送流量，交换机自动学习并绑定其MAC地址。

将PC1断开，改用PC3连接同一接口。

由于PC3的MAC地址未绑定，端口安全机制触发，接口将被关闭（shutdown），从而阻止非法访问。
