Halcon 和 OpenCV区别

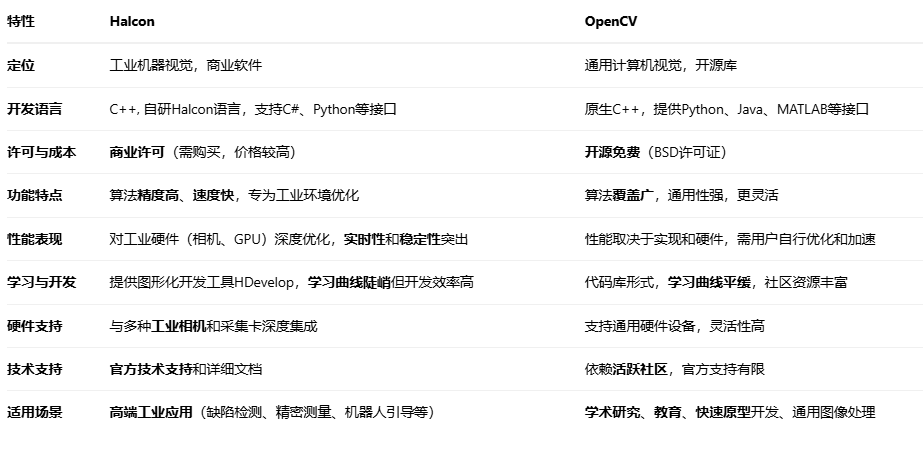

Halcon 和 OpenCV 都是计算机视觉领域的重要工具,但它们的设计理念、功能侧重和适用场景有显著不同。下面这个表格汇总了它们的核心区别,方便你快速了解:

- 开发模式与体验 :Halcon 配备了强大的图形化交互开发环境 HDevelop 。你可以通过可视化方式快速调试算法、验证思路,极大提升了开发效率,尤其适合算法原型设计。OpenCV 则更传统,需要你编写代码 来实现所有功能,灵活性更高,但开发验证流程相对繁琐。
- 性能与优化 :Halcon 的算法针对工业应用进行了深度优化 ,尤其在处理高分辨率图像、复杂匹配和3D视觉任务时,其速度和精度优势明显。OpenCV 作为通用库,其性能在很大程度上依赖于用户的编程技巧和对算法的理解,你可能需要花费额外精力进行优化和硬件加速(如利用CUDA)才能满足特定性能要求。
- 生态与社区 :OpenCV 拥有极其活跃的全球开源社区 ,这意味着你可以轻松找到海量的教程、代码示例和论坛讨论,遇到问题时更容易获得帮助。Halcon 作为商业软件,社区规模较小,但其官方提供的技术支持、技术文档和培训服务非常专业和可靠
-
选择 Halcon 的情况:
- 项目要求高精度 、高速度 和高可靠性,例如工业生产线上的自动化质检、精密尺寸测量、机器人视觉引导等。
- 项目预算充足,且愿意为成熟的官方技术支持、稳定的性能和完善的工具体系付费。
- 团队更倾向于快速开发和部署复杂的机器视觉应用。
-
选择 OpenCV 的情况 :
- 项目预算有限或需要开源方案。
- 应用于学术研究 、算法学习 或需要高度自定义修改算法。
- 开发场景多样化,涉及移动端(Android/iOS)、嵌入式设备(如树莓派)或Web端等。
- 团队有较强的编程能力,愿意投入时间进行算法优化和调试。
VisionPro 和 Visual Master区别
VisionPro:工业视觉的"精密仪器",适合技术深厚+高预算团队,长期维护成本低但学习门槛高。
VisionMaster:国产化"敏捷工具",降低工程师技能要求,适合快速响应项目,但复杂任务需结合OpenCV等二次开发
VisionPro是Cognex公司开发的机器视觉软件,而VisionMaster是海康机器人开发的国产机器视觉软件
熟悉VisionPro的基本概念和界面操作,接着学习使用各种视觉工具如Blob分析、边缘检测等,最后进阶到编程和系统集成。VisionPro需要学习C#或C++等编程语言以进行API交互
VisionMaster,提到它采用图形化流程图开发方式,学习曲线较平缓。用户需要掌握其界面操作、工具链使用(如测量、定位、识别等),以及如何快速部署视觉应用。虽然也支持脚本扩展,但编程要求低于VisionPro。
VisionPro功能强大,适合高精度工业场景,但学习曲线陡峭且成本高;VisionMaster则易于上手,适合快速部署中等复杂度任务,成本较低。在性能上,VisionPro处理复杂任务效率更高,支持3D视觉和高速检测;VisionMaster在常规任务中表现良好但处理能力有限。
VisionPro需要深入理解多视图几何、相机模型等理论,而VisionMaster更侧重应用层面的流程设计。

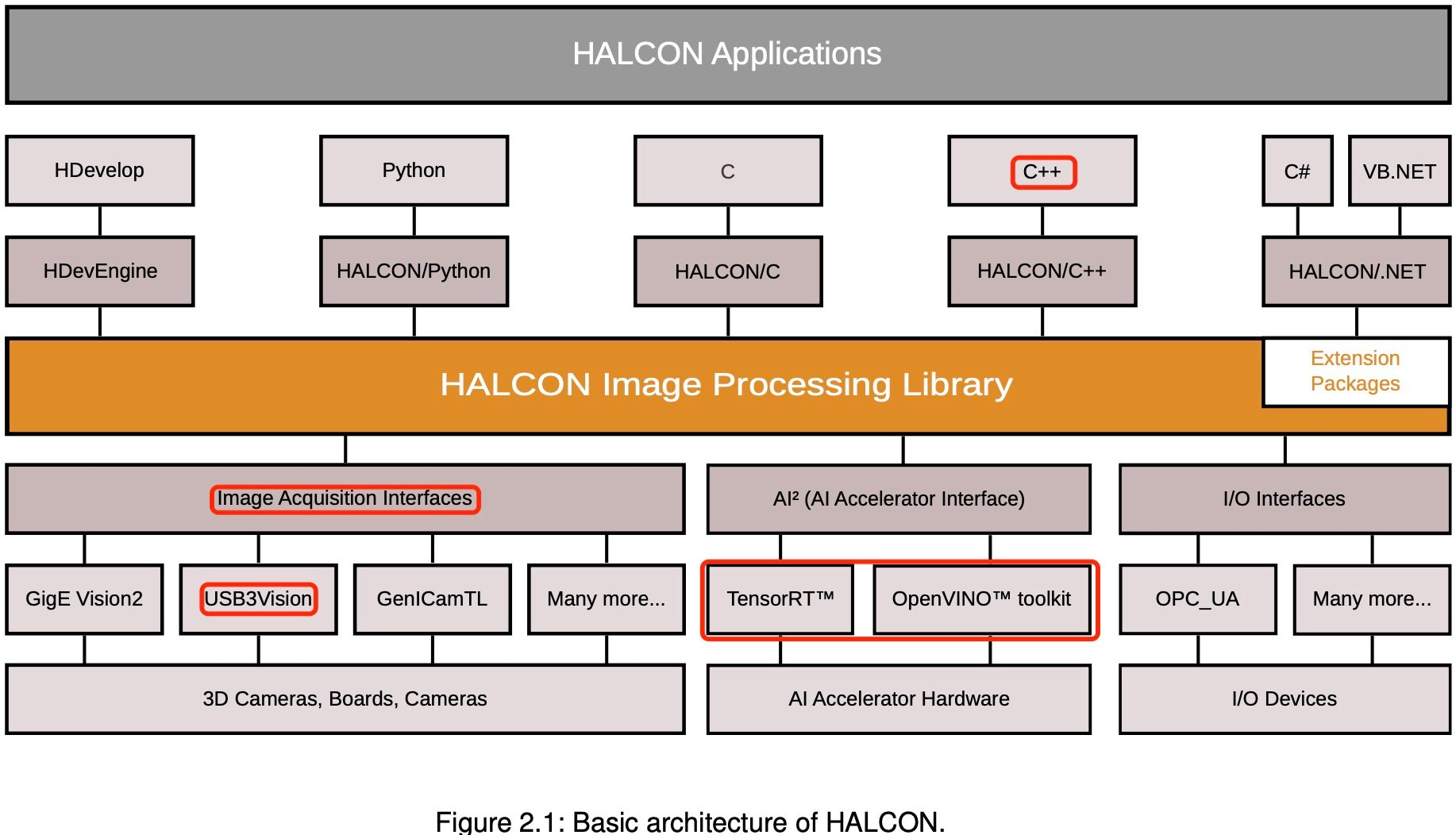

Halcon的官方文档是学习Halcon的最佳资源之一。
HALCON - the powerful Machine Vision Software: MVTec Software
文档中详细介绍了Halcon的各种功能和用法,包括图像处理、形态学计算分析、校正、分类辨识、形状搜寻等基本的几何以及影像计算功能。
1.halcon学习路线
Halcon算法基础 -> C#语言与UI开发 -> 软硬件联合编程 -> 最终项目方案设计
halcon安装
安装教程网上太多了,这里附上链接
安装链接:Halcon2024版安装教程附带license(2025.04)更新_halcon license-CSDN博客
license下载地址:license的github地址
技术主题 | 具体知识点 |
---|---|
halcon | hdevelop使用、通用流程、数据类型和异常处理、采集图像 |
图像与ROI、图像预处理 | |
blob(流程、分割方法、灰度直方图工具、特征直方图工具、blob实例) | |
几何定位(匹配助手、几何定位实例) | |
仿射变换(仿射变换理论、实例) | |
测量(卡尺工具的过程、一维助手、找圆和找直线工具) | |
案例分析 | blob、定位、测量、仿射变换、一维码、二维码、OCR |
C# | 常量与变量、表达式与运算符、字符与字符串、流程控制语句 |
数组、属性和方法、结构与类、异常处理、程序调试 | |
Form窗体、常用控件、定时器、获取时间、文件夹操作(获取exe路径、创建新文件夹等) | |
写CSV文件、线程 | |
联合编程 | 环境配置、数据类型、halcon程序导出成ot程序、联合编程示例之Blob |
联合编程示例之相机采图(外触发和软触发)、轮廓匹配、测量、配置文件读写 | |
硬件 | 硬件及打光实践 |
九点标定 | 串口、网口、机械手和相机九点标定 |
外触发及方案设计 | 外触发关键技术、如何根据客户需求进行方案设计 |
📖 一、Halcon 学习路线

第一阶段:Halcon 基础与核心算法 (路线图中的"Halcon"部分)
这是整个学习的基石,目标是熟练掌握HDevelop并理解机器视觉的核心处理流程。学习内容:安装配置(Windows/Linux)、HDevelop界面操作、图像采集与显示、基础算子(滤波、边缘检测)。资源:《Halcon入门教程v1.9》、官方示例库。模板匹配(形状/特征匹配)、测量工具(亚像素级精度)、OCR/条码识别、Blob分析。资源:Halcon范例教程(CSDN文库)。
-
开发环境与基础:
-
熟悉 HDevelop 的界面、脚本编辑、变量管理、程序调试。
cs重点掌握: * 图像采集(read_image, grab_image) * 区域处理(threshold, connection, select_shape) * 模板匹配(create_shape_model, find_shape_model) * 测量(measure_pos, measure_pairs)
-
掌握Halcon的通用流程 :图像采集 -> 图像预处理 -> 区域/特征提取 -> 结果判断与输出。
cs用Halcon实现经典算法: Canny边缘检测(edges_image) 形态学开闭运算(opening_circle, closing_rectangle1) 仿射变换(hom_mat2d_rotate, affine_trans_image)
-
理解Halcon特有的数据类型 :
HImage
(图像),HRegion
(区域),HXLD
(轮廓)等,以及它们之间的转换。学
-
-
图像处理与分析:
-
图像预处理:学习各种滤波(均值、中值、高斯)、图像增强等,为后续分析准备高质量的图像。
-
Blob分析(区域分析) :这是最核心的技术之一。
cs* 频域分析(fft_image+滤波) * Blob分析(select_shape筛选缺陷区域) * 分类器(MLP或SVM区分真假缺陷) 关键技巧:使用gen_contour_region_xld提取亚像素轮廓提升精度
- 流程:图像分割(阈值分割、动态阈值等) -> 区域处理(形态学、连接、选择) -> 特征提取(面积、中心、圆度等) -> 特征选择。
- 熟练使用 灰度直方图工具 和 特征直方图工具 来辅助分析和选择区域。
-
-
几何定位(Pattern Matching):
- 学习使用 匹配助手(Matching Assistant)。这是Halcon的王牌功能,用于在图像中精确找到目标物体。
- 掌握基于形状的匹配(Shape-Based Matching)的原理和参数调节(金字塔级别、角度范围、对比度等)。
- 通过实例学习如何解决遮挡、脏污、亮度变化等实际问题。
-
测量与拟合:
- 仿射变换 :理解其原理(平移、旋转、缩放),学会将像素坐标转换到世界坐标(机器人坐标),这是九点标定的理论基础。
- 测量技术 :
- 掌握 卡尺工具(Caliper) 的工作过程,用于边缘精准定位。
- 学习使用 一维测量助手(1D Measuring Assistant)。
- 实践找圆 和找直线的工具。
-
综合案例与识别:
-
将前面所学融会贯通,完成Blob、定位、测量、仿射变换的综合案例。
-
学习一维码 、二维码的识别。
-
了解OCR(光学字符识别) 的基本流程。
cs3D定位 双目相机标定(calibrate_cameras) 点云处理(xyz_to_object_model_3d) 3D匹配(find_surface_model) 高速OCR 字符分割(partition_dynamic) 深度学习OCR(read_ocr_class_mlp) 实时性(通过ROI减少处理区域)
-
第二阶段:编程语言与联合开发 (路线图中的"C#"和"联合编程"部分)
工业应用通常需要强大的上层界面,C#(或C++)是首选。学习内容:
3D视觉:点云处理(配准、分割)、3D匹配(基于CAD模型)。
深度学习:目标检测(YOLO集成)、缺陷分类(需准备.hdict数据集)。
脚本编程:Halcon脚本语法、C++/Python API集成。
-
C# 编程基础:
- 掌握变量、流程控制、数组、字符串、类与对象等核心语法。
- 重点学习窗体(Form)开发 、常用控件(按钮、图片框、列表框等)、定时器 、文件操作 和多线程。这些是开发视觉软件界面的基础。
-
Halcon 与 C# 联合编程:
- 环境配置:在Visual Studio中配置Halcon的.NET开发环境,添加引用。
- 数据交互 :学会在C#中调用Halcon算子,并正确处理Halcon的数据类型(如将
HImage
转换为C#图片控件可显示的格式)。 - 程序导出 :将HDevelop中调试好的程序导出为C#代码(.cs文件)或导出为.NET程序集(.hdpl文件),然后在C#项目中调用。这是提升开发效率的关键!
- 实战演练:在C#中实现相机采图(软触发、外触发)、轮廓匹配、测量、参数保存(配置文件读写)等功能。
第三阶段:硬件集成与项目实战 (路线图中的"硬件"、"九点标定"、"外触发")
这是从"会编程"到"能做项目"的关键飞跃。
-
视觉硬件选型与打光:
- 了解相机(面阵、线阵)、镜头(焦距、景深)、光源(环形光、条形光、背光、同轴光)的选型原则。
- "打光实践"至关重要!好的打光能让算法事半功倍。多动手,尝试不同的打光方式来解决实际问题。
-
九点标定(手眼标定):
- 这是机器人视觉引导的核心技术。
- 理解标定原理:建立图像像素坐标系 与机器人坐标系之间的映射关系。
- 学习通过串口 或网口与机械手通信,完成九点标定的完整流程。
-
外触发与方案设计:
- 学习外触发技术,使相机拍照与生产线运动同步,确保图像采集的准确性。
- 方案设计:学习如何分析客户需求,将需求拆解为技术指标(精度、节拍),并据此选择相机、镜头、光源、算法流程,最终形成可行的技术方案。
第四阶段:工业强化
-
硬件集成
- 学习与PLC通信(如通过TCP/IP发送检测结果)
- 相机SDK二次开发(如Basler的Pylon API)
-
性能优化
- Halcon算子级优化:
- 使用
tuple
替代循环 - 预编译模型(
write_shape_model
加速加载)
- 使用
- 多线程处理(
par_start
并行化)
- Halcon算子级优化:
-
行业专项突破
- 半导体:晶圆缺陷检测(暗场照明+高分辨率相机)
- 汽车:零件尺寸测量(微米级精度要求)
- 食品:包装完整性检测(多光谱成像)
💡 二、学习建议与资源
- 学习顺序 :严格按照路线图的顺序进行,不要跳级。先精通Halcon本身,再学C#,最后搞联合编程和硬件。地基不牢,地动山摇。
- 核心方法 :多动手!多动手!多动手! 光看文档和视频是学不会的。对于每个知识点,都要在HDevelop里亲自写代码、调参数、看效果。
- 最佳资料 :
- Halcon自带的帮助文档和示例程序 :这是最权威、最好的学习资料,按F1查看算子说明,里面的示例代码极其宝贵。 HALCON 产品文件和手册: MVTec Software
- 书籍:《机器视觉算法与应用(双语版)》、《Halcon机器视觉算法原理与编程实战》。
- 社区 :CSDN(Halcon 快速入门教程_halcon教程-CSDN博客)、博客园(halcon进化日记-方法论:阶段1:基础攻坚(1~2个月) - 黛色星霜 - 博客园)、知乎上有大量经验分享和问题解答。
2.OpenCV学习路线
第1周:计算机视觉与OpenCV基础
1.1 计算机视觉是OpenCV的核心应用领域,计算机视觉应用场景概述(工业检测、自动驾驶、医疗成像等),因此需要一定的计算机视觉基础。以下几门课程是必不可少的:
图像处理:了解图像的基本操作,如裁剪、旋转、缩放等。
特征提取:学习如何从图像中提取有用的特征,如边缘检测、角点检测等。
深度学习基础:了解神经网络的基本概念,特别是卷积神经网络(CNN)。
1.2 OpenCV 发展历程、跨平台特性(Windows/Linux/macOS)
安装配置:Python 版 pip install opencv-python / C++ 环境配置
核心数据结构:cv::Mat 矩阵操作、图像内存管理
1.3 安装OpenCV :根据自己的操作系统,选择合适的安装方法。可以使用pip安装:
python
pip install opencv-python
// 测试安装:运行以下代码,确保OpenCV安装成功:
import cv2
print(cv2.__version__)
参考:OpenCV: OpenCV-Python Tutorials
第2周:OpenCV 图像操作(参考:OpenCV学习路线:从入门到精通-CSDN博客)
2.1 图像读取与显示
-
读取图像 :使用
cv2.imread()
读取图像。 -
显示图像 :使用
cv2.imshow()
显示图像。 -
保存图像 :使用
cv2.imwrite()
保存图像。pythonimport cv2 # 读取图像 image = cv2.imread('example.jpg') # 显示图像 cv2.imshow('Image', image) cv2.waitKey(0) cv2.destroyAllWindows() # 保存图像 cv2.imwrite('output.jpg', image)
2.2 视频处理
-
读取视频 :使用
cv2.VideoCapture()
读取视频。 -
显示视频 :使用
cv2.imshow()
显示视频帧。 -
保存视频 :使用
cv2.VideoWriter()
保存视频。
python
import cv2
# 读取视频
cap = cv2.VideoCapture('example.mp4')
# 保存视频
fourcc = cv2.VideoWriter_fourcc(*'XVID')
out = cv2.VideoWriter('output.avi', fourcc, 20.0, (640, 480))
while cap.isOpened():
ret, frame = cap.read()
if not ret:
break
# 显示视频帧
cv2.imshow('Frame', frame)
# 保存视频帧
out.write(frame)
if cv2.waitKey(1) & 0xFF == ord('q'):
break
cap.release()
out.release()
cv2.destroyAllWindows()
2.3 图像基本操作 几何变换:缩放(resize)、旋转(warpAffine)、仿射变换(getAffineTransform)
-
裁剪图像:使用数组切片操作。
-
旋转图像 :使用
cv2.getRotationMatrix2D()
和cv2.warpAffine()
。 -
缩放图像 :使用
cv2.resize()
。
python
import cv2
# 读取图像
image = cv2.imread('example.jpg')
# 裁剪图像
cropped_image = image[100:300, 200:400]
# 旋转图像
center = (image.shape[1] // 2, image.shape[0] // 2)
angle = 45
scale = 1.0
M = cv2.getRotationMatrix2D(center, angle, scale)
rotated_image = cv2.warpAffine(image, M, (image.shape[1], image.shape[0]))
# 缩放图像
resized_image = cv2.resize(image, (300, 300))
# 显示图像
cv2.imshow('Cropped Image', cropped_image)
cv2.imshow('Rotated Image', rotated_image)
cv2.imshow('Resized Image', resized_image)
cv2.waitKey(0)
2.4 边缘检测
-
Canny边缘检测 :使用
cv2.Canny()
进行边缘检测。pythonimport cv2 # 读取图像 image = cv2.imread('example.jpg', cv2.IMREAD_GRAYSCALE) # Canny边缘检测 edges = cv2.Canny(image, 100, 200) # 显示边缘检测结果 cv2.imshow('Edges', edges) cv2.waitKey(0)
2.5 特征提取
-
角点检测 :使用
cv2.goodFeaturesToTrack()
进行角点检测。 -
SIFT和SURF :使用
cv2.SIFT_create()
和cv2.xfeatures2d.SURF_create()
进行特征提取。
python
import cv2
# 读取图像
image = cv2.imread('example.jpg', cv2.IMREAD_GRAYSCALE)
# 角点检测
corners = cv2.goodFeaturesToTrack(image, 25, 0.01, 10)
corners = np.int0(corners)
for i in corners:
x, y = i.ravel()
cv2.circle(image, (x, y), 3, 255, -1)
# 显示角点检测结果
cv2.imshow('Corners', image)
cv2.waitKey(0)
cv2.destroyAllWindows()
# SIFT特征提取
sift = cv2.SIFT_create()
keypoints, descriptors = sift.detectAndCompute(image, None)
# 显示SIFT特征提取结果
image_with_keypoints = cv2.drawKeypoints(image, keypoints, None)
cv2.imshow('SIFT Keypoints', image_with_keypoints)
cv2.waitKey(0)
cv2.destroyAllWindows()
像素级操作:BGR/RGB 色彩空间转换、ROI 区域截取
第3周:图像处理技术
阈值分割:二值化(threshold)、自适应阈值(adaptiveThreshold)
滤波降噪:均值模糊(blur)、高斯模糊(GaussianBlur)、中值滤波(medianBlur)
边缘检测:Sobel算子、Laplacian算子
形态学操作:腐蚀(erode)、膨胀(dilate)、开闭运算
第4周:特征检测与描述
角点检测:Harris角点、Shi-Tomasi角点(goodFeaturesToTrack)
边缘提取:Canny算法(重点掌握参数调节)
特征描述子:SIFT/SURF(专利算法)、ORB(实时替代方案)
第5周:图像分割与目标识别
轮廓分析:findContours 轮廓检测、层次结构解析
目标检测:Haar级联分类器(人脸检测)、HOG + SVM(行人检测)
实战项目:简单物体分类(如数字识别)
5.1 Haar特征级联分类器
- 人脸检测:使用预训练的Haar特征级联分类器进行人脸检测。
python
import cv2
# 加载预训练的Haar特征级联分类器
face_cascade = cv2.CascadeClassifier(cv2.data.haarcascades + 'haarcascade_frontalface_default.xml')
# 读取图像
image = cv2.imread('example.jpg')
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
# 检测人脸
faces = face_cascade.detectMultiScale(gray, scaleFactor=1.1, minNeighbors=5, minSize=(30, 30))
# 绘制检测到的人脸
for (x, y, w, h) in faces:
cv2.rectangle(image, (x, y), (x+w, y+h), (255, 0, 0), 2)
# 显示检测结果
cv2.imshow('Faces', image)
cv2.waitKey(0)
cv2.destroyAllWindows()
5.2 HOG + SVM
-
行人检测:使用HOG特征和SVM分类器进行行人检测。
pythonimport cv2 import numpy as np # 加载预训练的HOG描述符 hog = cv2.HOGDescriptor() hog.setSVMDetector(cv2.HOGDescriptor_getDefaultPeopleDetector()) # 读取图像 image = cv2.imread('example.jpg') # 检测行人 regions, _ = hog.detectMultiScale(image, winStride=(4, 4), padding=(4, 4), scale=1.05) # 绘制检测到的行人 for (x, y, w, h) in regions: cv2.rectangle(image, (x, y), (x+w, y+h), (0, 255, 0), 2) # 显示检测结果 cv2.imshow('Pedest')
第6周:视频分析与动态处理
视频流处理:VideoCapture 读写视频帧
运动检测:帧差法、背景减除(createBackgroundSubtractorMOG2)
光流法:稀疏光流(calcOpticalFlowPyrLK)、稠密光流(DualTVL1OpticalFlow)
扩展学习建议
1.工具链整合
GitCode:获取开源项目代码(如车道线检测、AR应用)
InsCodeAI:使用AI辅助生成OpenCV代码片段
2.实战资源推荐
书籍:
《OpenCV轻松入门:基于Python》- 李立宗著
《计算机视觉40例:从入门到深度学习》(含配套代码)
免费教程:OpenCV官方文档(opencv.org)
3.进阶方向
相机模型与标定:cv.calibrateCamera() 实现畸变校正
深度学习集成:YOLO、SSD与OpenCV的dnn模块结合
GUI开发:Qt/PyQt 开发交互式视觉应用
3.VisionPro(美国Cognex)
定位:高精度工业级解决方案,强于机器人引导和实时检测。
阶段1:图形化基础(1周)
学习内容:QuickBuild环境搭建、相机标定、工具链拖拽(PatMax定位、Caliper测量)。
阶段2:工具链精通(2-3周)
学习内容:复杂参数调优(如旋转容忍度)、结果调试(CogToolResult)、ViDi深度学习模块(额外授权)。
阶段3:API开发(4-6周)
学习内容:
C#/VB.NET编程:动态加载VPP文件、HMI界面开发(WinForms/WPF)。
系统集成:与PLC通信(EtherNet/IP)、机械臂手眼标定。
阶段4:工业部署
案例:汽车零件全检(±0.02mm精度)、高速生产线实时处理(多线程优化)。
4. VisionMaster(中国海康)
定位:国产化快速开发平台,适合中小型项目快速落地。
阶段1:零代码入门(3-5天)
学习内容:流程图式编程、预置算法(定位/测量/OCR)、GUI参数配置。
阶段2:模块化应用(1-2周)
学习内容:汉字OCR(>99.9%准确率)、条码识别、基础点云处理(限简单场景)。
阶段3:脚本扩展(选学)
学习内容:Python脚本调用OpenCV、EtherCAT机器人通信。
实战场景:物流分拣、包装日期识别(1小时内部署)。

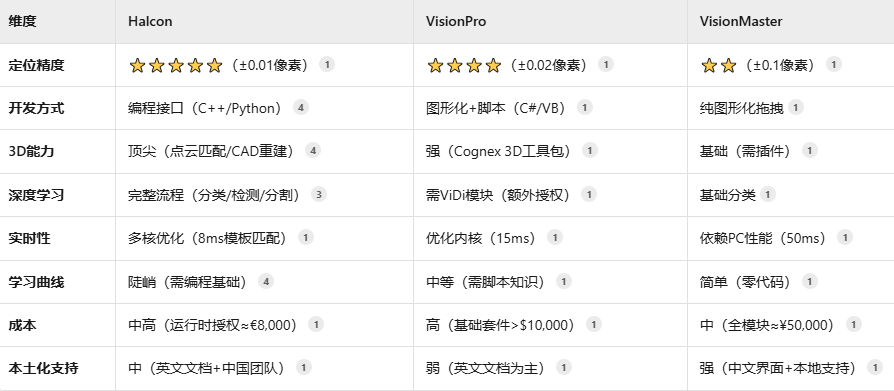

⚖️ 二、核心维度对比
