物联网开发学习总结(1)—— IOT 设备 OTA 升级方案

在物联网设备数量呈指数级增长的今天,如何高效、可靠地实现设备固件升级(OTA)成为了每个物联网开发者必须面对的重要课题。传统的HTTP升级方案虽然简单易用,但随着设备规模的扩大,其局限性日益明显。

一、HTTP OTA升级方案的局限性

HTTP作为最早被广泛采用的OTA升级协议,确实有其优势:协议简单、易于实现、兼容性好。但随着物联网设备数量的增加,其问题也逐渐暴露:

并发性能瓶颈:当大量设备同时请求升级时,服务器需要维护大量TCP连接,极易造成服务器压力过大

网络开销大:HTTP头信息冗余,对于低带宽网络环境不友好

实时性差:设备需要不断轮询服务器检查更新,无法实时获取升级通知

安全性有限:虽然可以使用HTTPS,但证书管理和计算开销较大

二、为什么选择MQTT协议?

MQTT作为一种轻量级的发布/订阅消息传输协议,特别适合物联网场景:

低带宽消耗:最小消息仅2字节,极大减少网络传输开销

双向实时通信:支持服务器主动向设备推送消息,实现升级指令实时下达

弱网适应性强:支持消息 QoS 等级,确保关键指令可靠送达

海量设备连接:优秀的并发连接处理能力,支持百万级设备同时在线

三、MQTT OTA升级方案架构设计

完整的MQTT OTA升级方案包含以下组件:

设备端:

  • MQTT客户端:负责与MQTT代理建立连接

  • 升级管理器:处理升级指令、下载固件、校验和安装

  • 状态报告器:向服务器报告升级进度和状态

服务端:

  • MQTT代理:负责设备与服务器间的消息路由

  • 升级管理服务:生成升级任务、管理设备升级策略

  • 文件存储服务:存储固件文件,提供下载服务

控制台:

  • 业务操作界面:创建和管理升级任务

  • 监控看板:实时查看升级进度和统计信息

四、完整实现步骤

1. 主题(Topic)设计

合理的主题设计是系统可扩展性的关键:

bash 复制代码
# 设备订阅主题
ota/device/{device_id}/command    # 接收升级指令
ota/device/{device_id}/config     # 接收配置信息

# 设备发布主题
ota/device/{device_id}/status     # 上报设备状态
ota/device/{device_id}/progress   # 上报升级进度

# 服务器订阅主题
ota/server/{product_id}/status    # 订阅设备状态
ota/server/{product_id}/progress  # 订阅升级进度

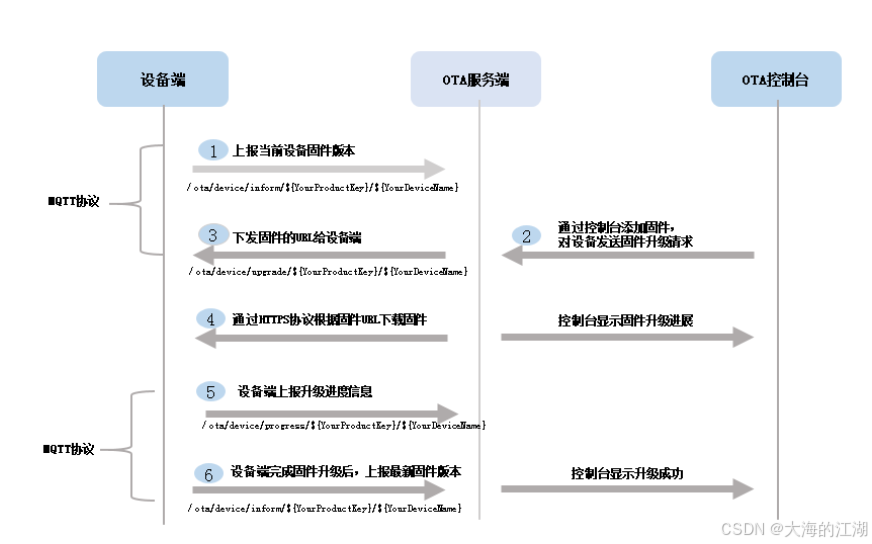

2. 升级流程实现

步骤一:升级通知

服务器向设备的command主题发布升级消息:

bash 复制代码
{
  "type": "upgrade",
  "version": "1.1.0",
  "url": "https://ota.example.com/firmware_v1.1.0.bin",
  "md5": "a1b2c3d4e5f67890",
  "size": 655360
}
步骤二:设备确认

设备收到指令后,向status主题回复确认消息:

bash 复制代码
{
  "device_id": "device_001",
  "status": "confirm",
  "version": "1.1.0"
}

步骤三:下载固件

设备通过HTTP/HTTPS下载固件文件,支持断点续传

步骤四:进度上报

设备定期向progress主题上报下载进度:

bash 复制代码
{
  "device_id": "device_001",
  "progress": 45,
  "status": "downloading"
}
步骤五:校验和安装

下载完成后验证文件完整性,然后进行固件安装

步骤六:升级结果上报

设备向status主题上报最终结果:

bash 复制代码
{
  "device_id": "device_001",
  "status": "success",
  "version": "1.1.0",
  "timestamp": 1629999999
}

3. 安全性设计

  • 设备认证:使用MQTT用户名密码或客户端证书进行身份认证

  • 传输加密:使用TLS加密MQTT连接,防止中间人攻击

  • 固件签名:对固件文件进行数字签名,防止篡改

  • 权限控制:基于主题的精细权限控制,防止越权操作

4. 可靠性保障

  • QoS等级:关键消息使用QoS 1或2,确保至少一次或恰好一次送达

  • 保留消息:为离线设备保留最新升级指令,上线后立即接收

  • 断点续传:支持固件下载断点续传,避免重复下载

  • 回滚机制:升级失败后自动回滚到上一版本,保证设备可用性

五、实战优化建议

  1. 分组升级:按设备分组逐步升级,避免大规模同时升级导致网络拥堵

  2. 流量控制:限制同时下载的设备数量,避免服务器带宽被占满

  3. 时间调度:支持设置升级时间窗口,在设备空闲时段进行升级

  4. 版本兼容性检查:确保升级前检查硬件版本和依赖条件

  5. 详细日志记录:记录完整的升级过程,便于问题排查和审计

六、总结

从HTTP到MQTT的转变不仅仅是协议的更换,更是物联网设备管理思维模式的升级。MQTT OTA方案能够更好地满足大规模物联网设备管理的需求,提供更高效、可靠、安全的升级体验。最后附上相关学习资料:物联网 OTA
