一、概述
ioqueue 模块提供了 IO 序列操作的功能，可以通过硬件定时器精确控制 GPIO 的操作时序。
注意事项：
对于 Air700EXX 系列、Air780EXX 系列、Air8000 系列模组，硬件定时器有如下要求：
硬件定时器 id：0-5，六个硬件定时器，
定时器精度：20 微秒，为硬件支持的最小时间单位。
3 和 5 固定被底层占用不可使用
pwm 功能依赖硬件定时器，ioqueue 不可与 pwm 功能同时使用
pwm0 对应 0
pwm4 对应 4
以此类推
注意：Air6101/Air8101 不支持此功能
1.1 使用场景
ioqueue 主要是输出一些特殊的电平序列，捕获自定义协议。
如果有以下需要就可以使用该库：
精确控制多个 GPIO 的开关时序
循环执行固定的 GPIO 操作序列
捕获 GPIO 边沿变化的精确时间戳
模拟非标准通信协议
1.1.1 输入捕获场景（以 DHT11 数据读取为例）
单总线协议要求严格的时序控制、主机需要先发送特定启动信号、传感器响应时间精确到微秒级、数据通过脉冲宽度编码
使用流程：

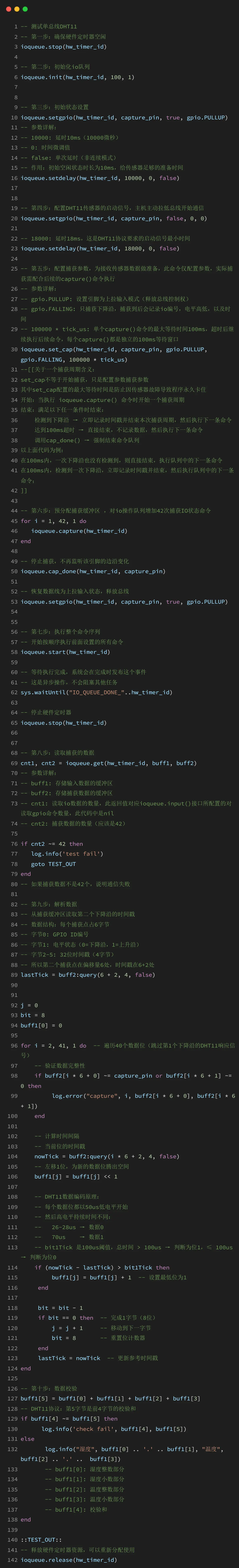

下面演示使用硬件定时器精确控制 DHT11 通信时序，通过捕获下降沿时间戳解码温湿度数据，实现微秒级精确通信：
dht11 通讯协议介绍：
数据分为小数部分和整数部分，一次完整的数据传输为 40bit，高位先出
数据格式：8bit 湿度整数数据 +8bit 湿度小数数据 +8bit 温度整数数据 +8bit 温度小数数据 +8bit 校验
8bit 校验 = 8bit 湿度整数数据 +8bit 湿度小数数据 +8bit 温度整数数据 +8bit 温度小数数据
校验可以判断数据是否正确发送
DHT11 工作时序：
主机发送起始信号以后，DHT11 发送响应信号，然后发送 40bit 的数据，高位在前

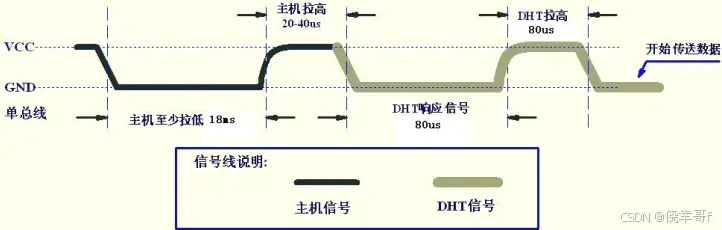

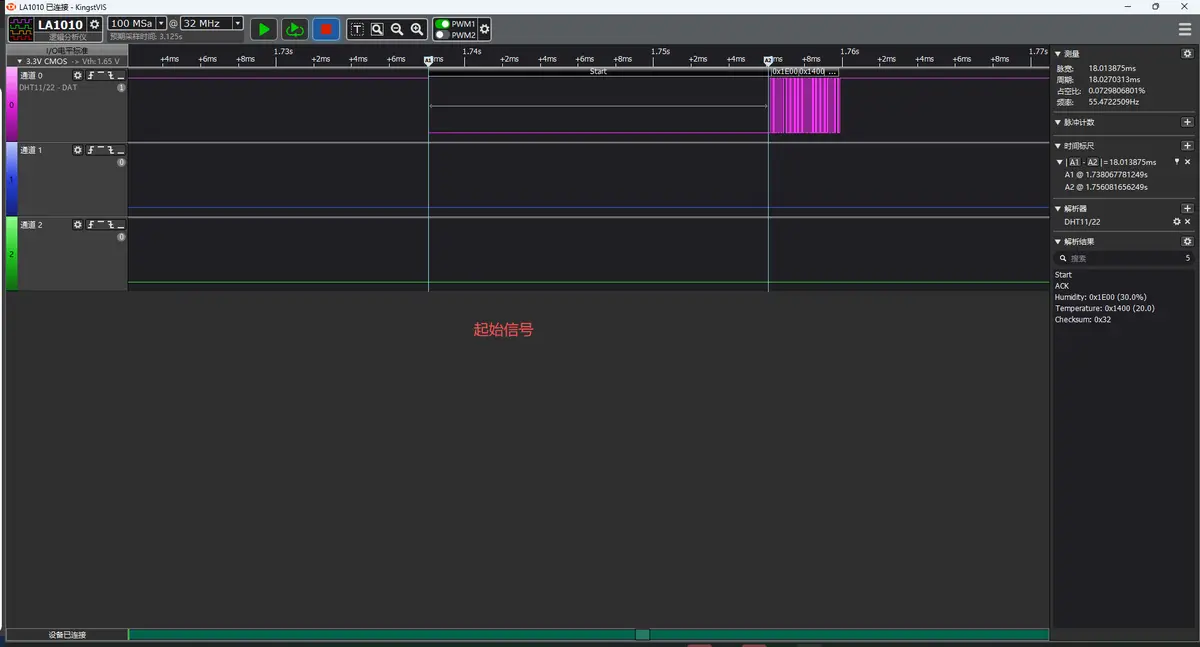

总时序图如下：
起始信号 ：总线空闲状态 由 DHT11 内置上拉电阻拉高 ，主机拉低 总线至少 18ms 后释放 总线 20-40us
DHT11 响应 ：存在的 DHT11 会及时响应主机，同时拉低 总线 80us 后，释放 总线 80us ，然后拉低 总线，表示开始传送数据

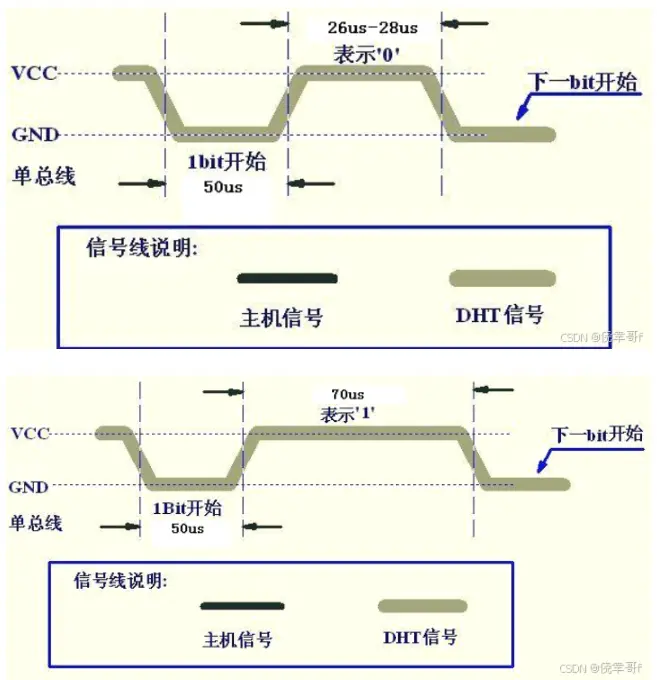

发送数据 ：当总线是低电平 是表示开始发送数据，同时存在 50us 低电平时隙 ，之后拉高 总线，高电平的持续时间 表示发送 0 或者 1，当高电平持续时间为 26us-28us 表示发送 0 ，高电平持续时间为 70us 时，表示发送 1
数据发送完毕，由上拉电阻拉高，置回空闲高电平状态

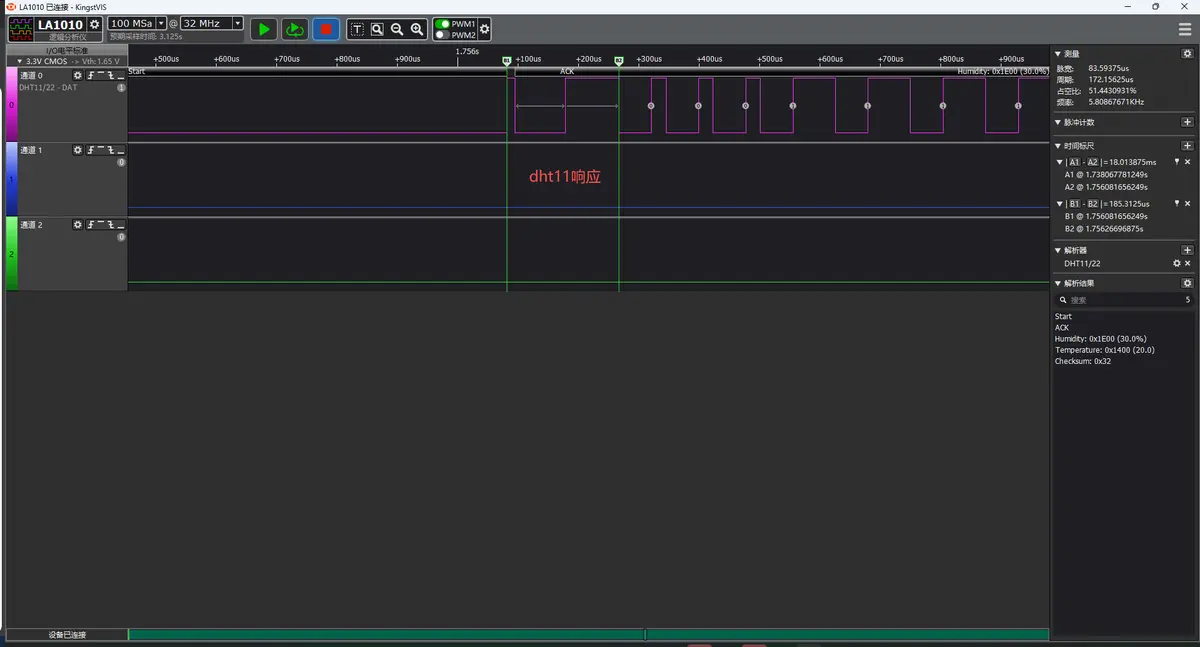

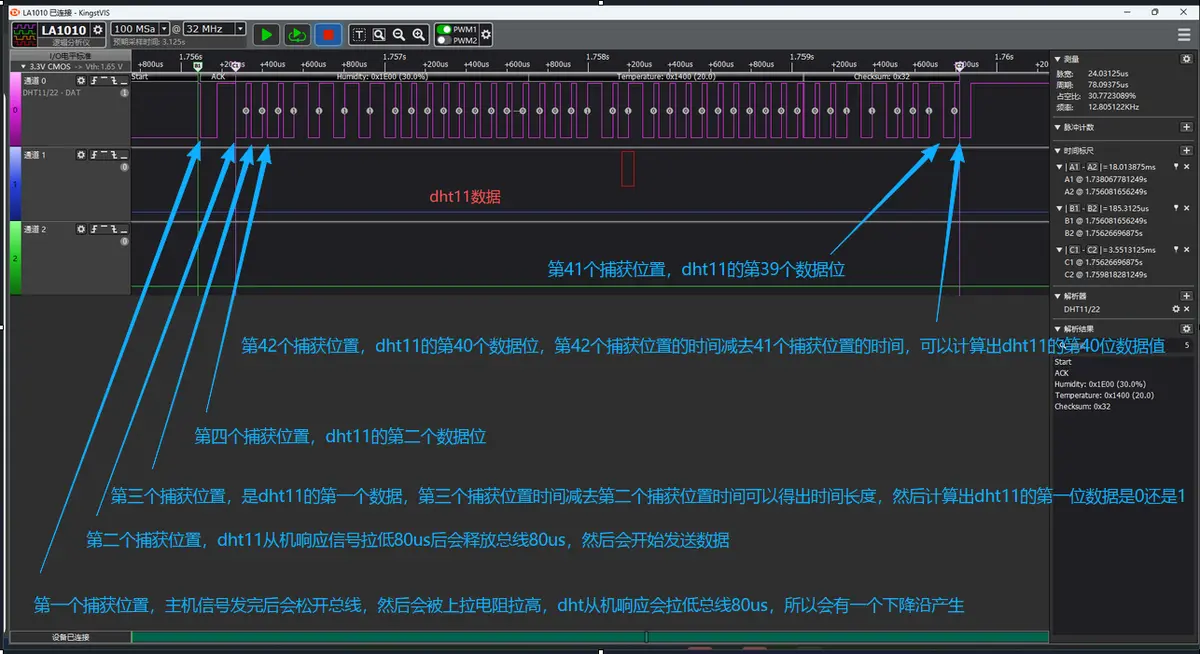

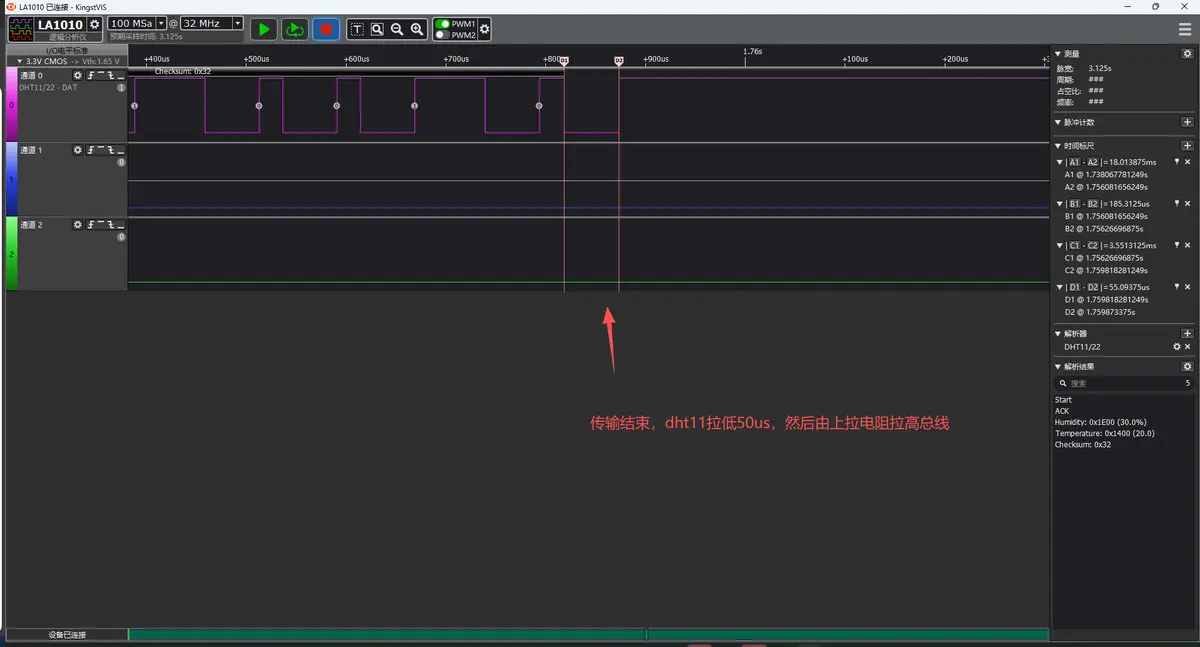

具体波形如下：
1.1.2 输出精确脉冲场景
需要不同的脉冲宽度、软件循环无法满足精度要求、需要连续输出大量脉冲

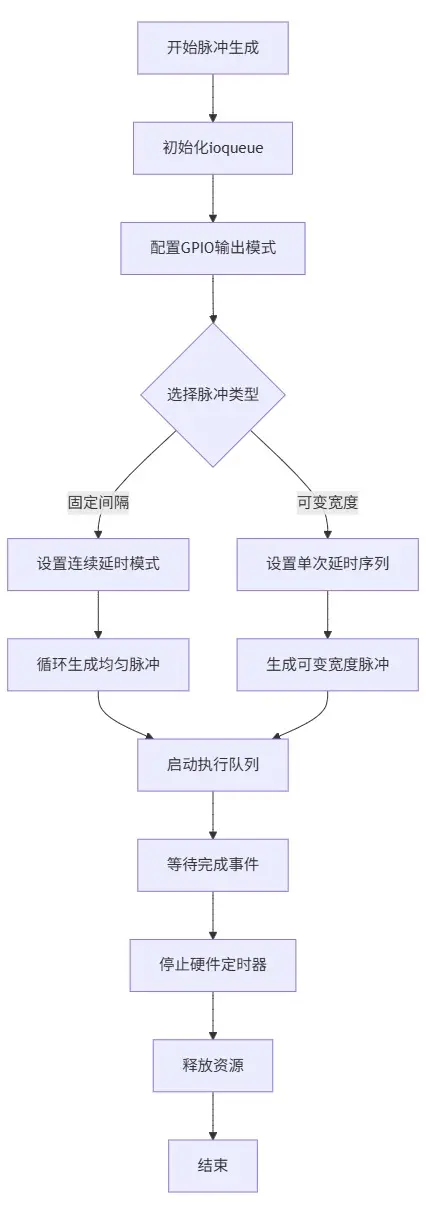

使用流程：
下面演示利用硬件定时器生成固定频率或可变宽度的精确脉冲序列，支持连续和单次延时模式，实现微秒级脉冲控制：

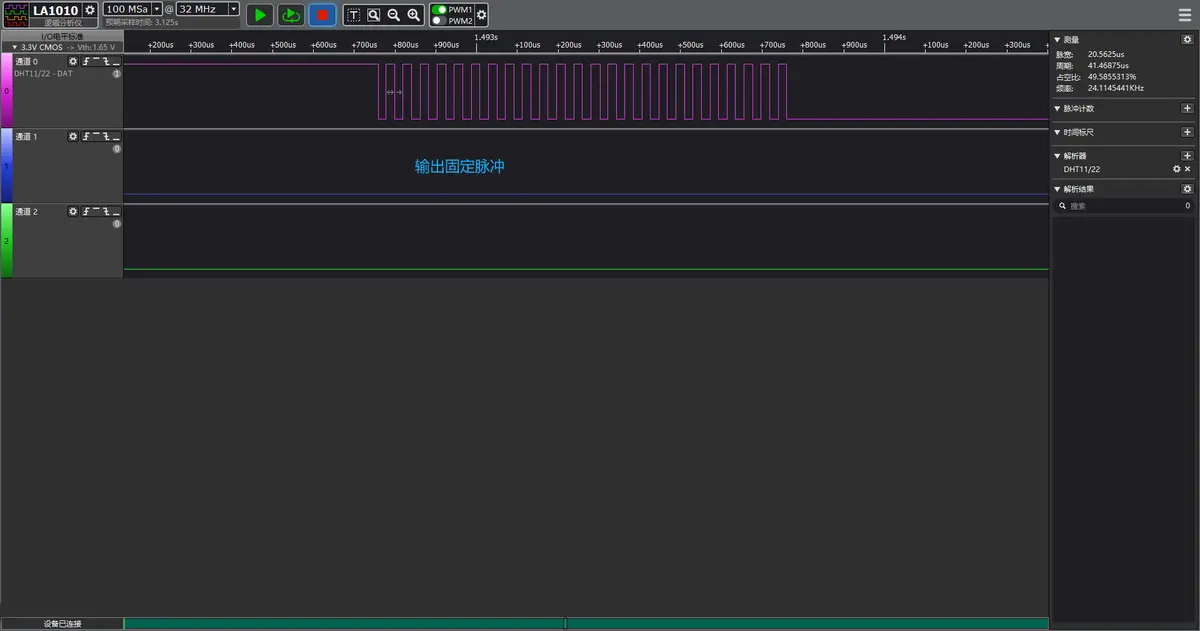

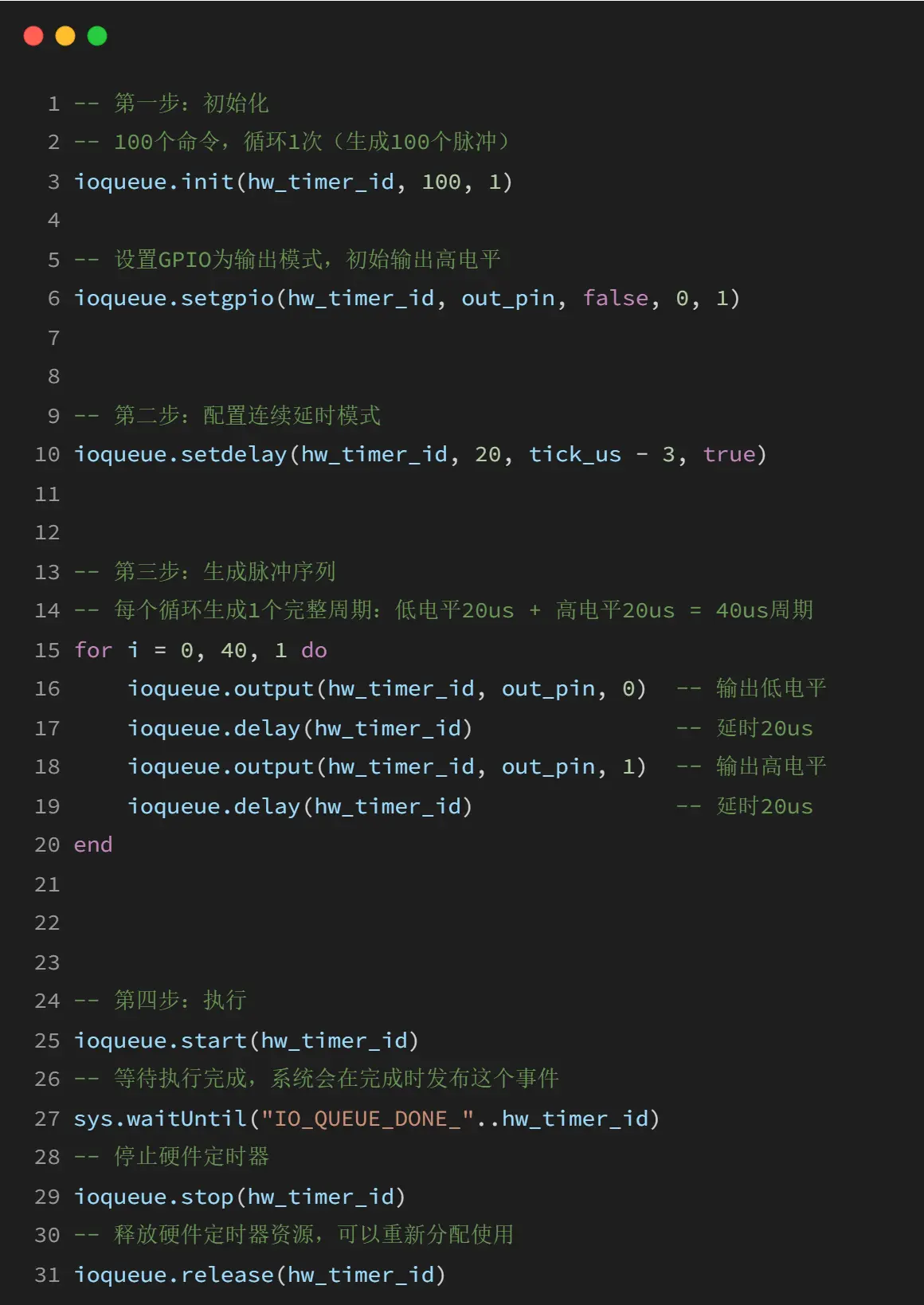

固定间隔脉冲

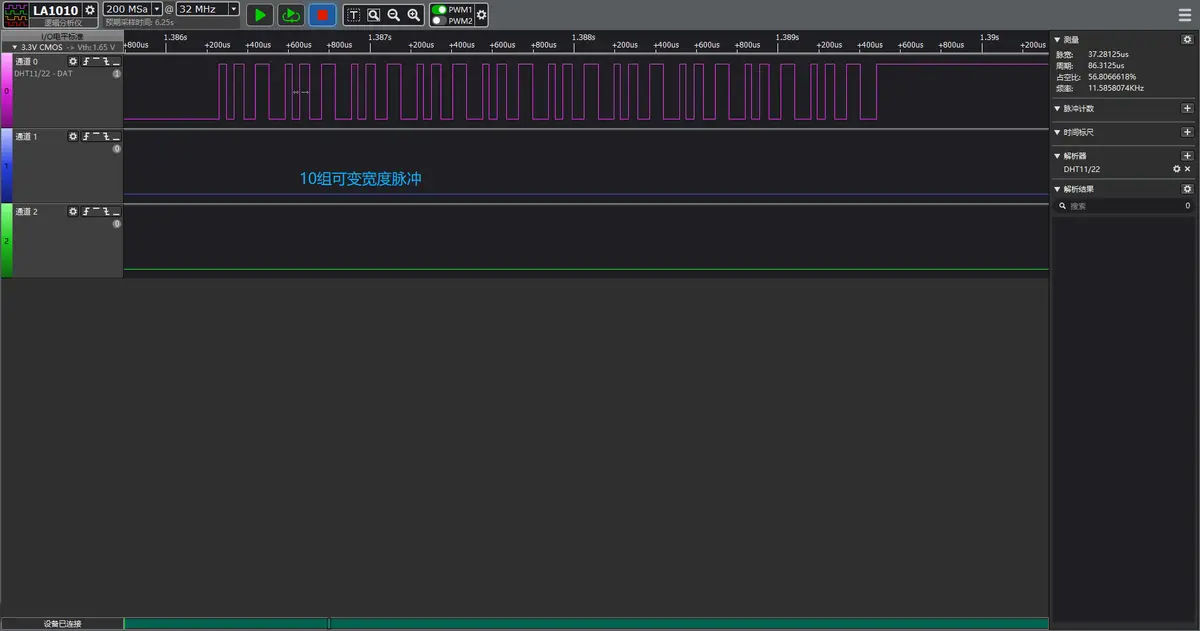

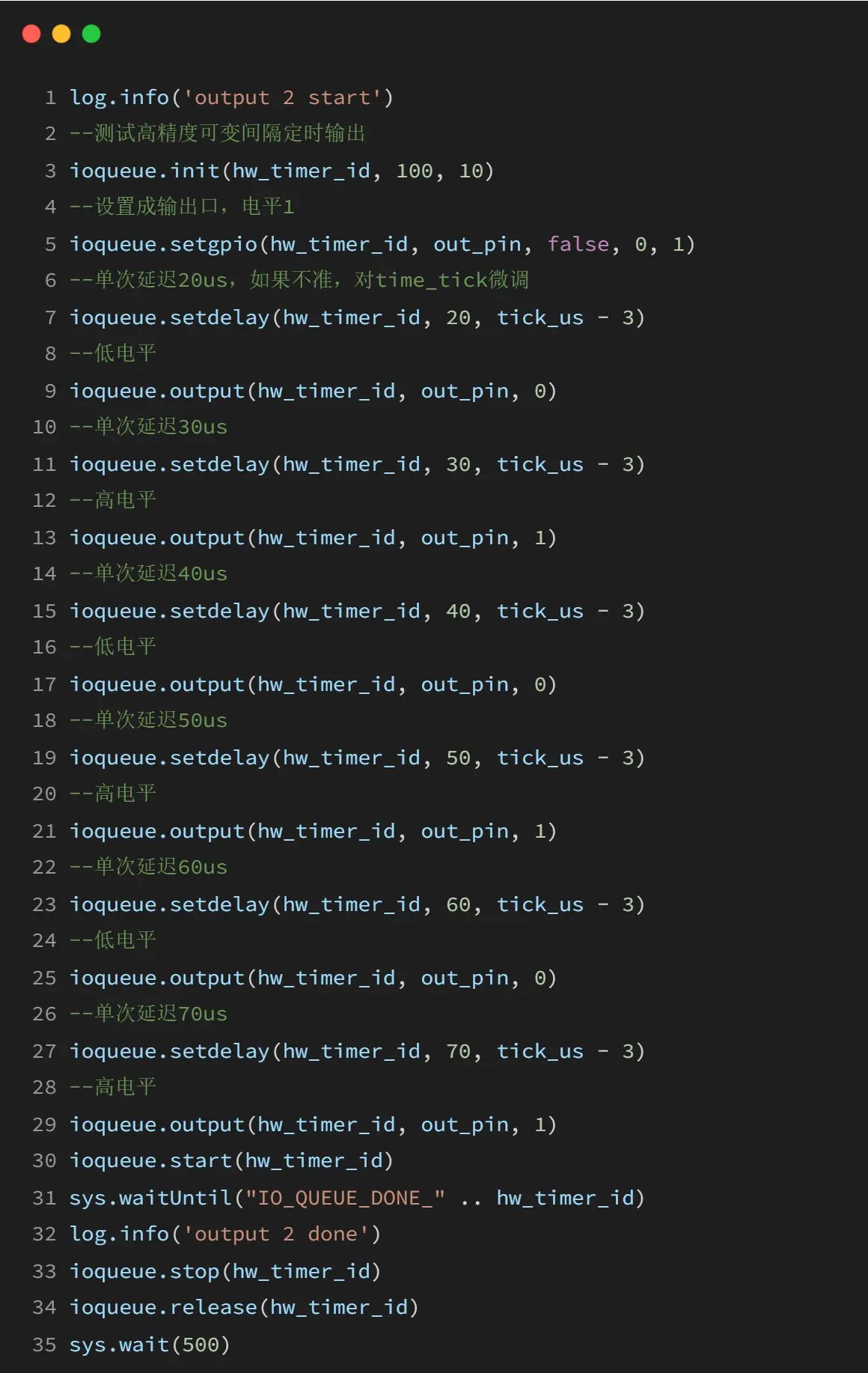

可变宽度脉冲序列
二、核心示例
示例可参考 1.1.1 章节具体使用分析。
三、常量详解
核心库常量，顾名思义是由 LuatOS 内核固件中定义的、不可重新赋值或修改的固定值，在脚本代码中不需要声明，可直接调用；
ioqueue 模块没有常量。
四、函数详解

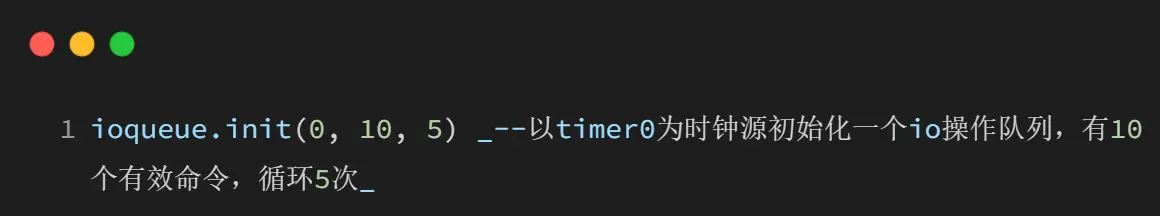

ioqueue.init(hwtimer_id, cmd_cnt, repeat_cnt)
功能
初始化一个 io 操作队列。
参数

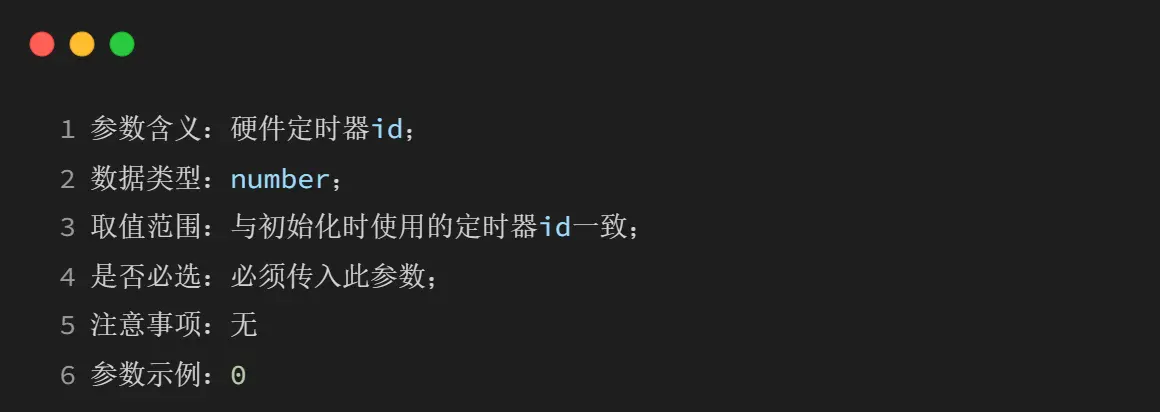

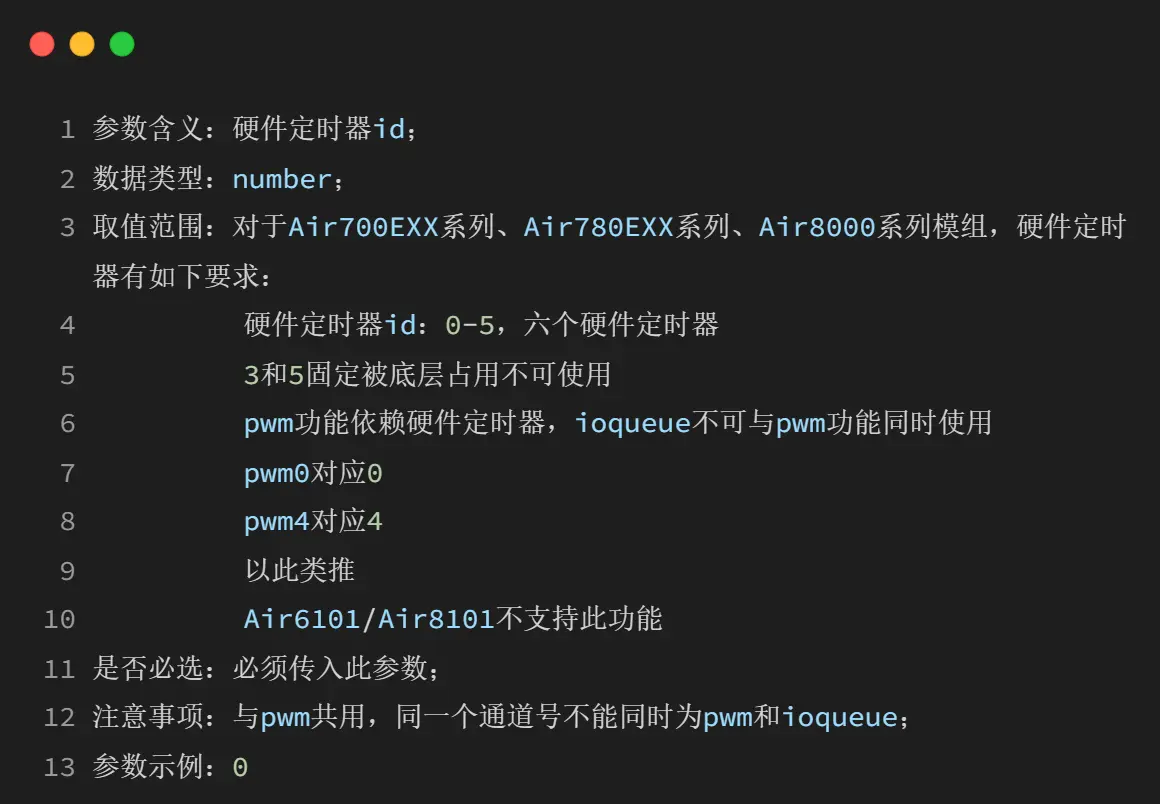

hwtimer_id

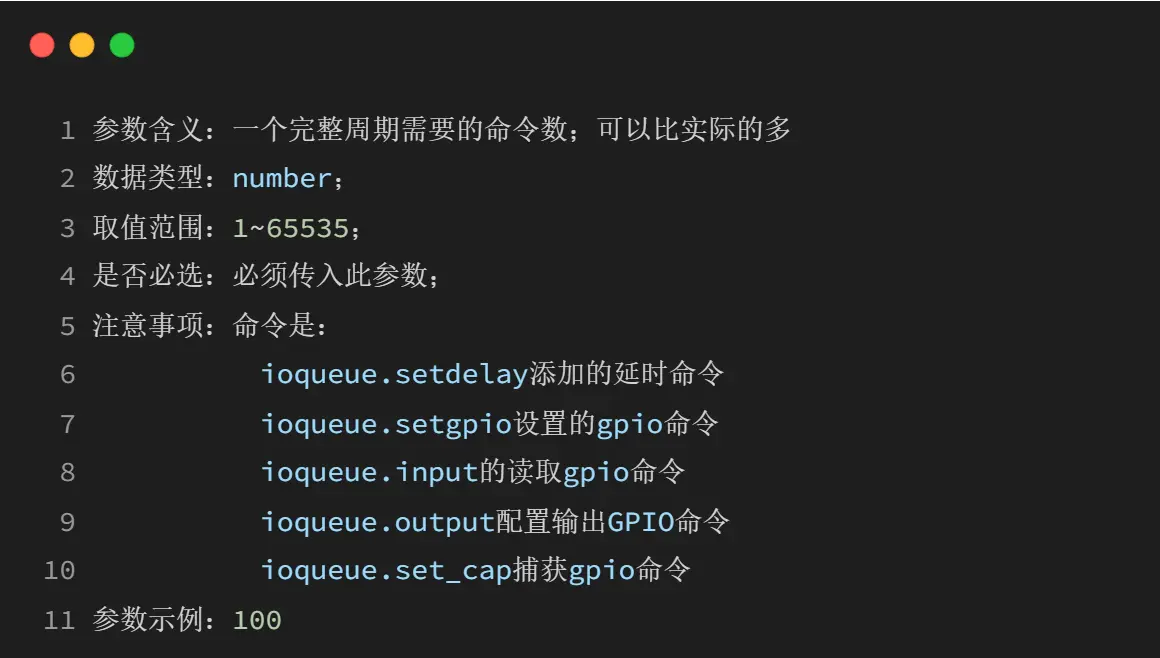

cmd_cnt

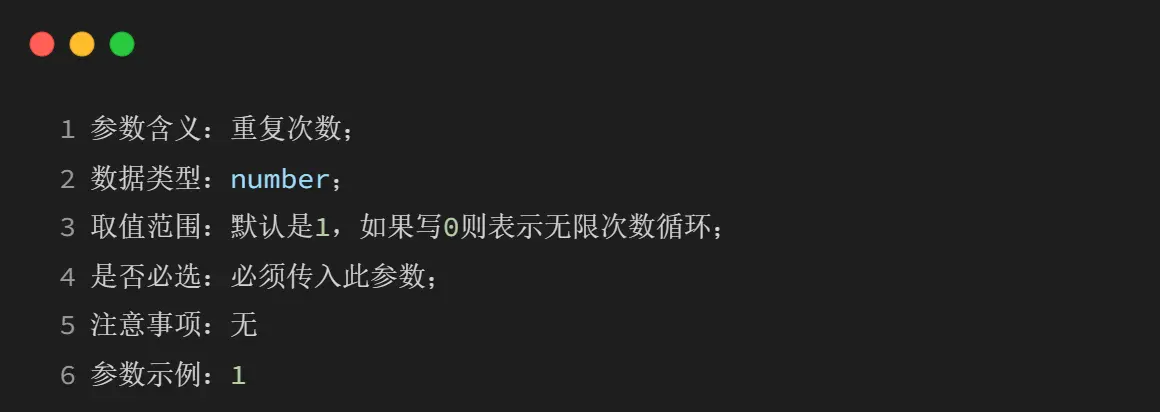

repeat_cnt
返回值
无返回值。
示例
ioqueue.setdelay(hwtimer_id, time_us, time_tick, continue)
功能
对 io 操作队列增加延时命令。
参数
hwtimer_id

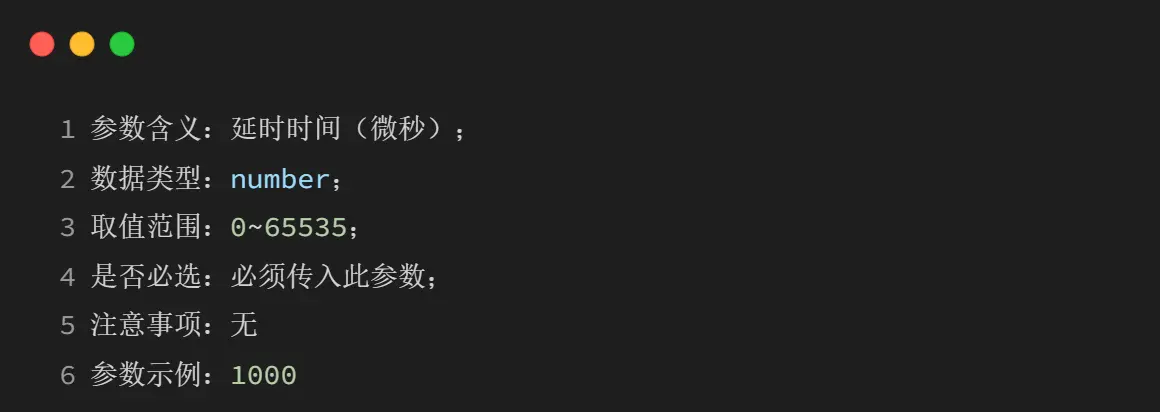

time_us
time_tick

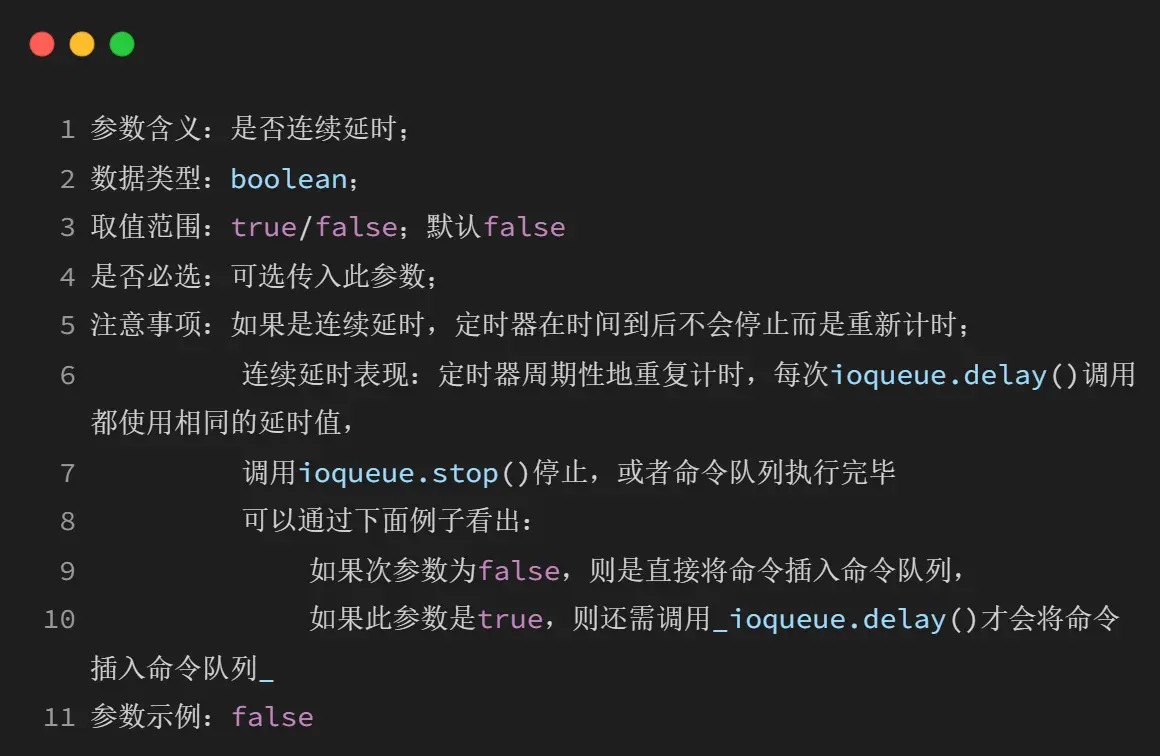

continue
返回值
无返回值。
示例
ioqueue.delay(hwtimer_id)
功能

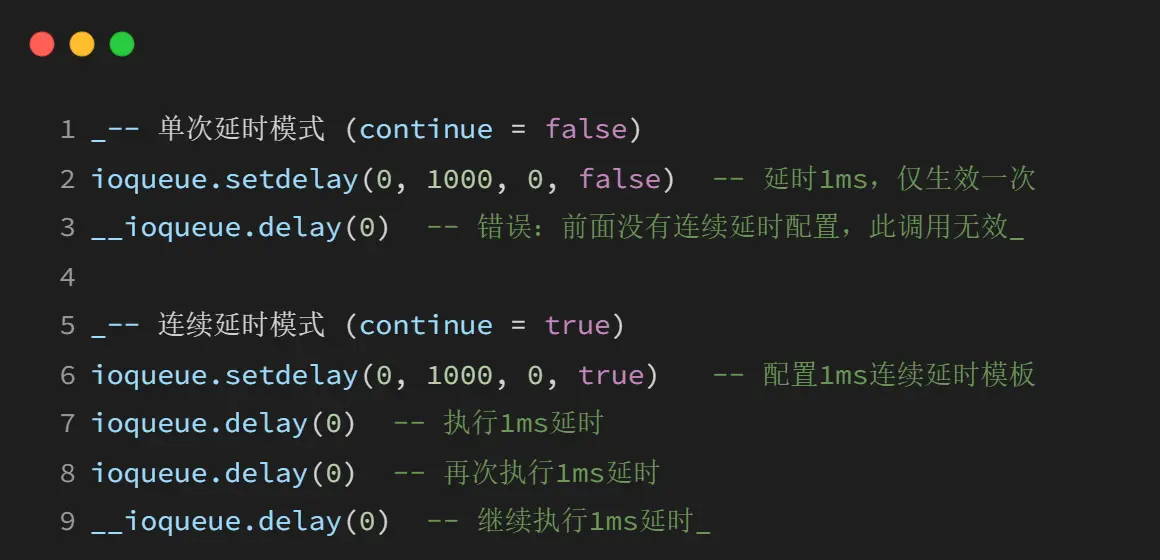

对 io 操作队列增加一次重复延时，在前面必须有 setdelay 并且是连续延时。
注意事项
必须在前面的 ioqueue.setdelay 设置 continue=true
参数
hwtimer_id
返回值
无返回值。
示例

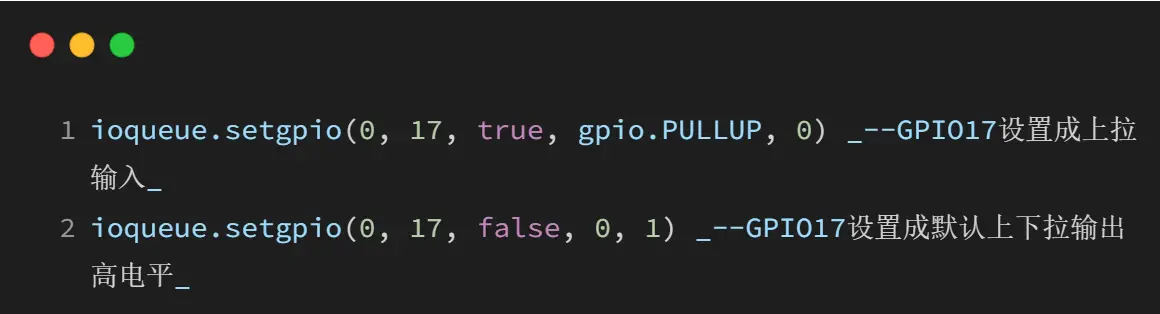

ioqueue.setgpio(hwtimer_id, pin, is_input, pull_mode, init_level)
功能
对 io 操作队列增加设置 gpio 命令。
参数

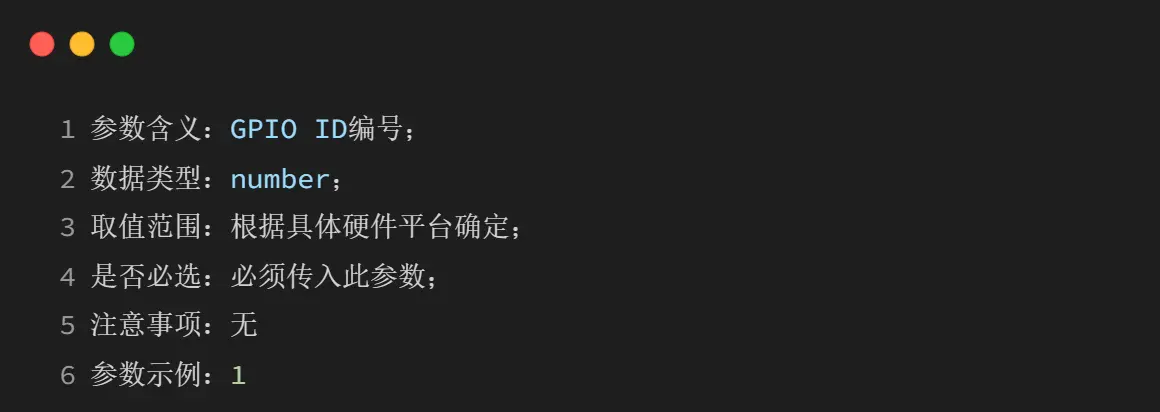

hwtimer_id
pin
is_input
pull_mode

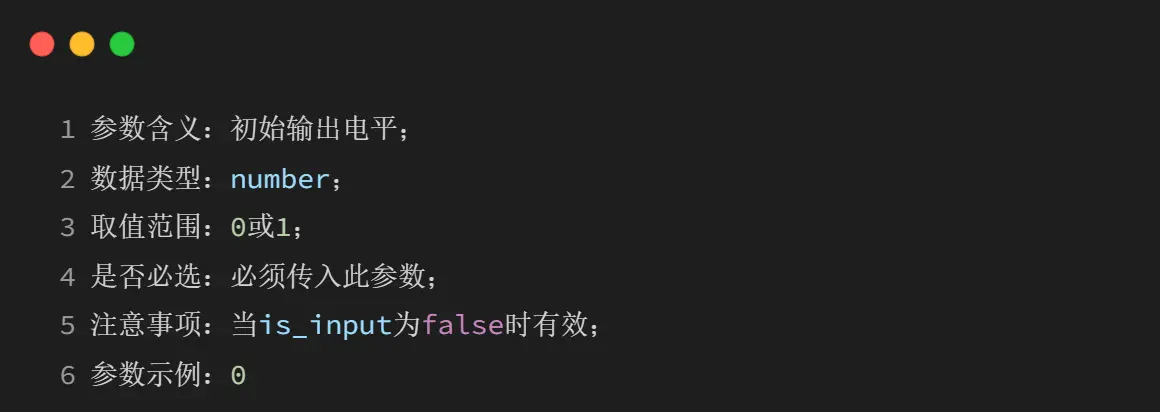

init_level
返回值
无返回值。
示例

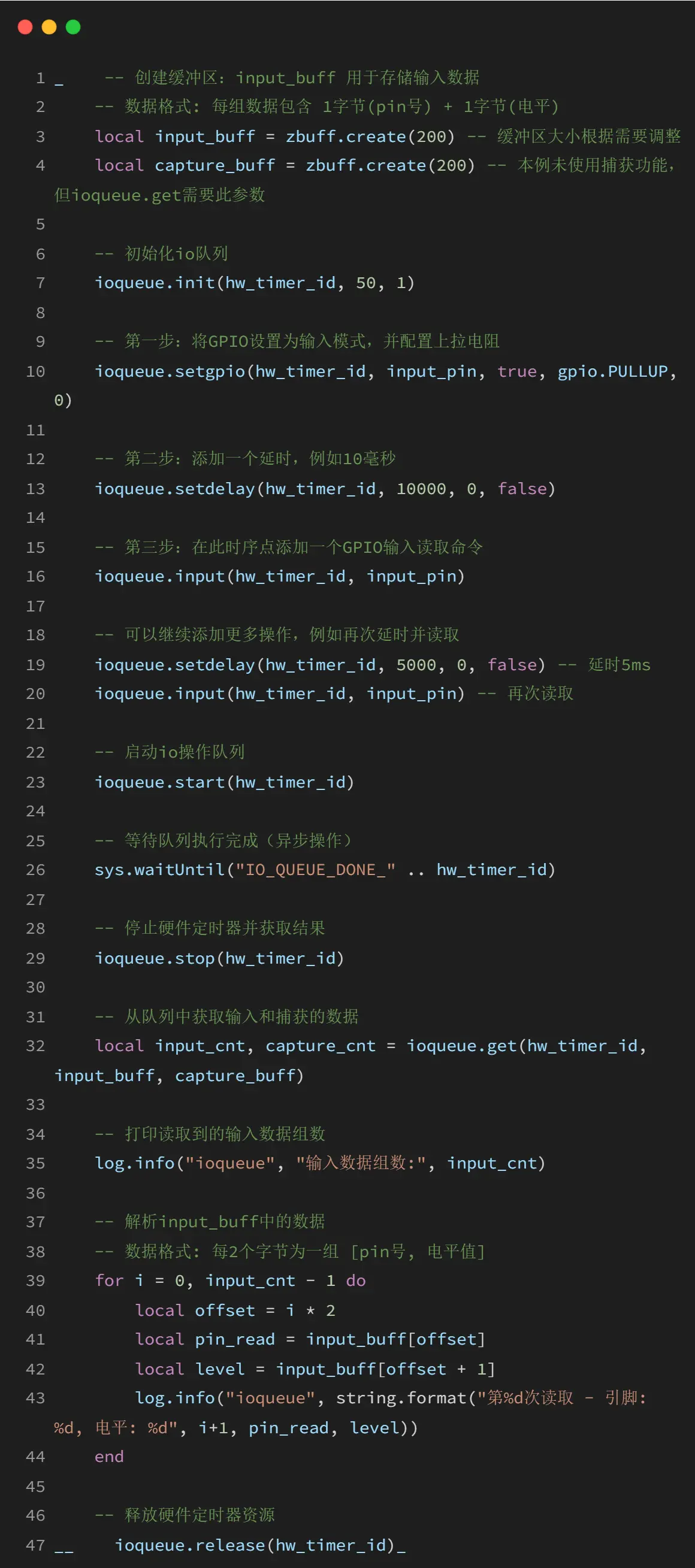

ioqueue.input(hwtimer_id, pin)
功能
对 io 操作队列增加读取 gpio 命令。
应用场景：在精确时序点读取 GPIO 电平状态
使用时必须先调用 ioqueue.setgpio 设置输入模式，然后通过 ioqueue.get()读取输入数据
参数
hwtimer_id

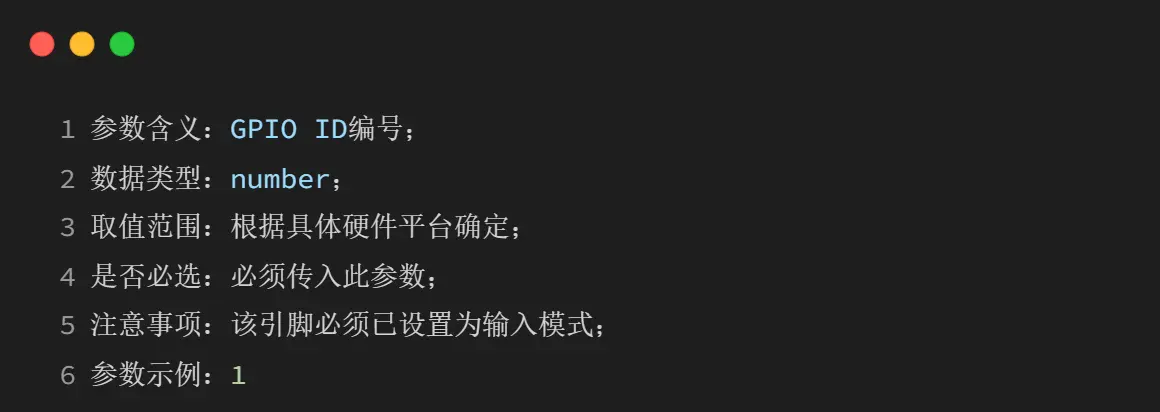

pin
返回值
无返回值。读取的数据需要通过 ioqueue.get 获取。
示例

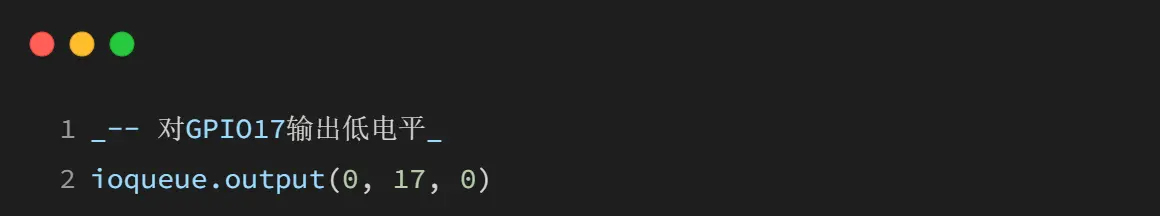

ioqueue.output(hwtimer_id, pin, level)
功能
对 io 操作队列增加输出 GPIO 命令。
参数
hwtimer_id
pin
level
返回值
无返回值。
示例

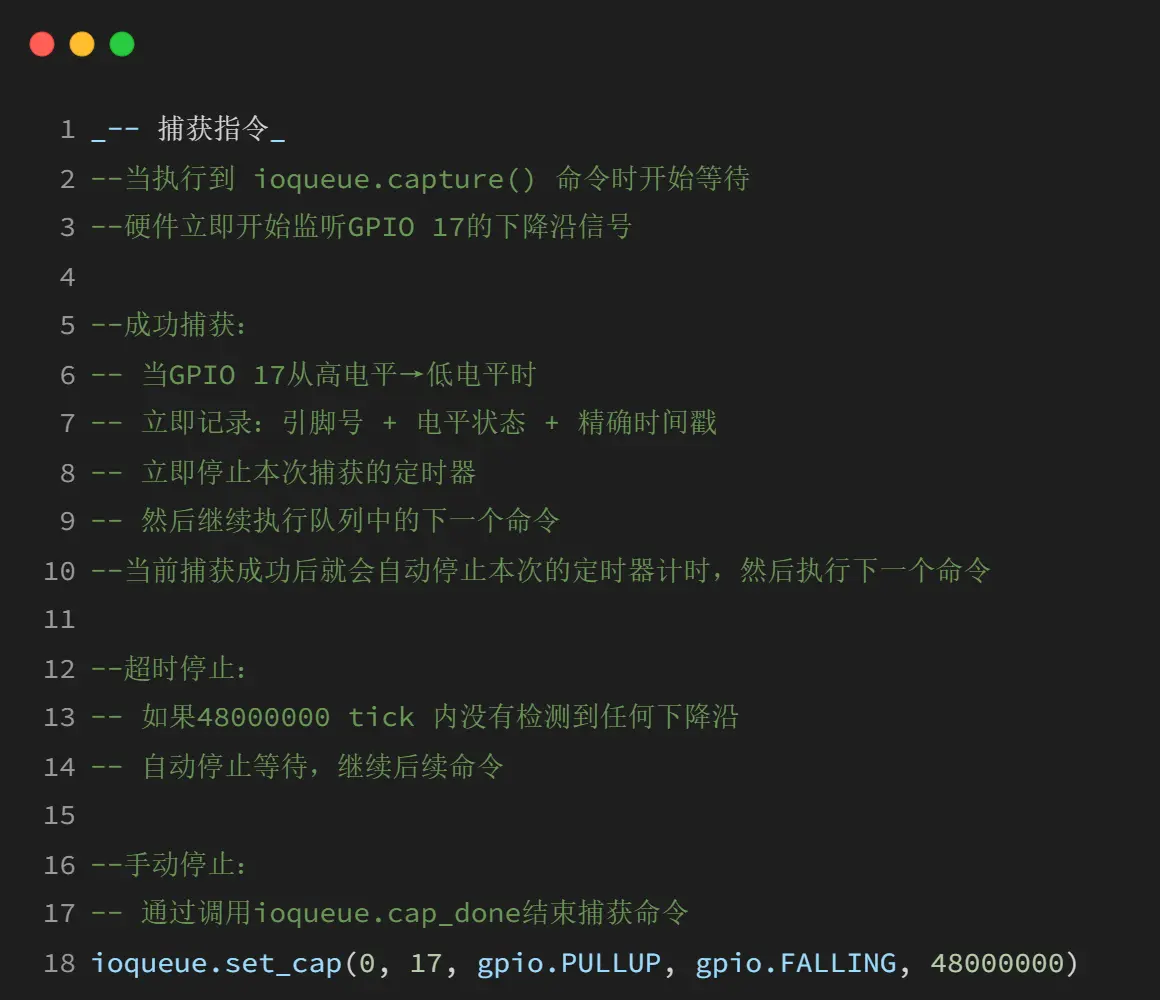

ioqueue.set_cap(hwtimer_id, pin, pull_mode, irq_mode, max_tick)
功能
对 io 操作队列增加设置捕获某个 IO 命令。
捕获的配置命令
参数
hwtimer_id
pin
pull_mode

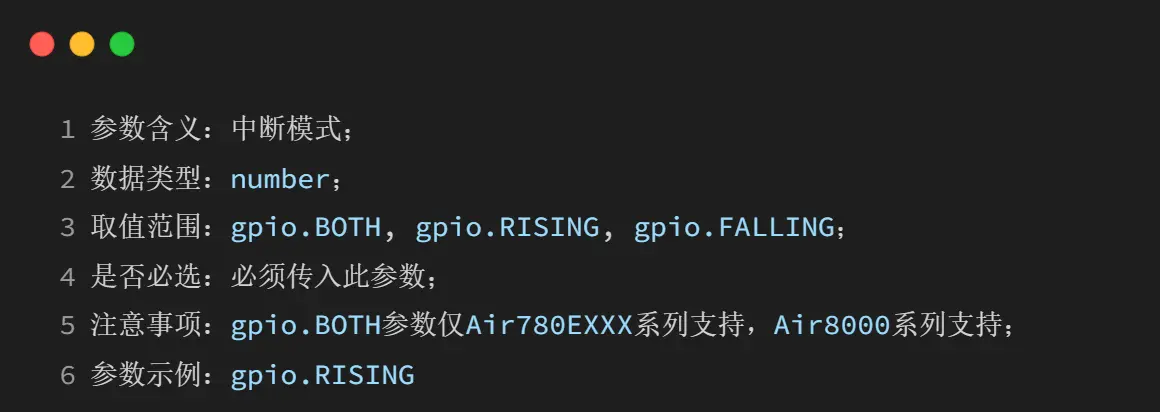

irq_mode

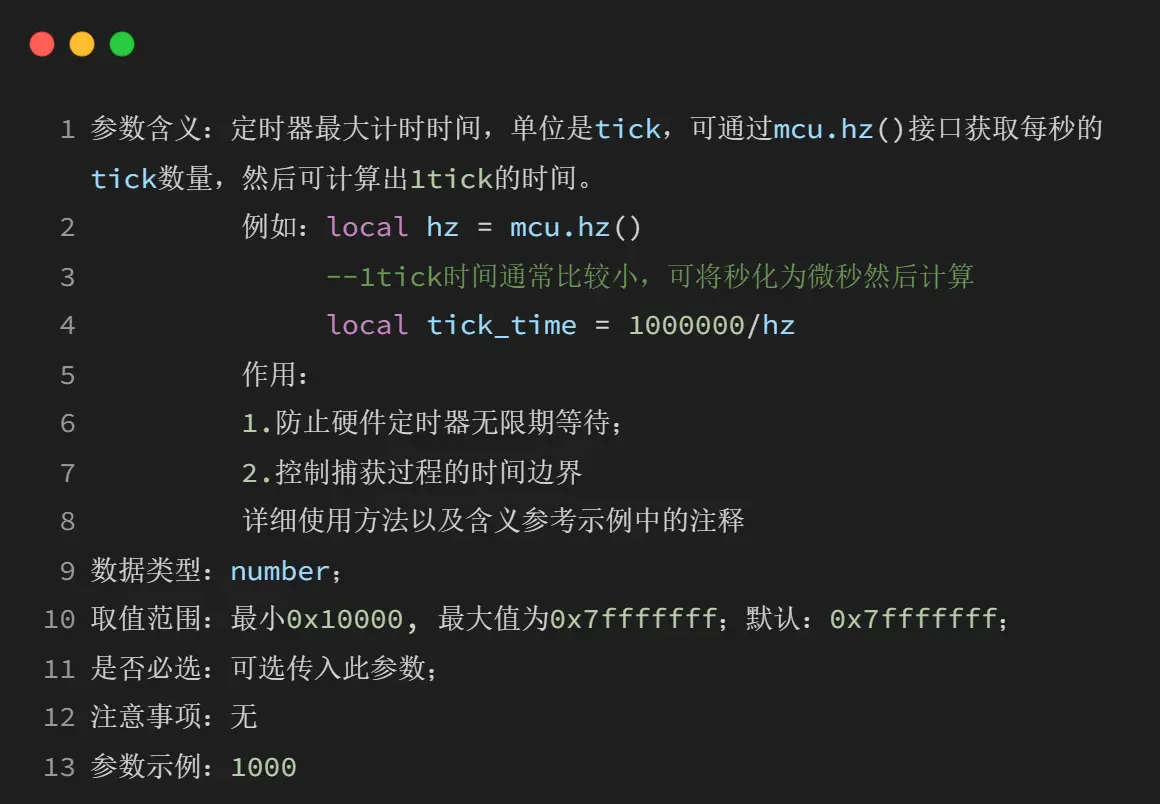

max_tick
返回值
无返回值。
示例

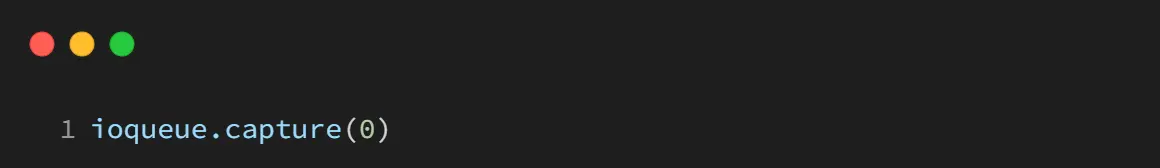

ioqueue.capture(hwtimer_id)
功能
对 io 操作队列增加捕获一次 IO 状态命令。
捕获的执行命令，必须先经过 ioqueue.set_cap 配置后才能使用 ioqueue.capture 来捕获，一个 set_cap 配置可以被多个 capture 命令复用
参数
hwtimer_id
返回值
无返回值。捕获的数据需要通过 ioqueue.get 获取。
示例

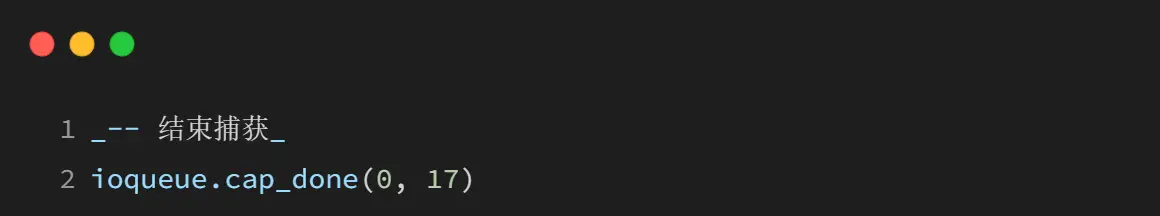

ioqueue.cap_done(hwtimer_id, pin)
功能
对 io 操作队列结束捕获某个 IO 命令。
使用场景：
1.捕获任务完成时 ：主动结束，告诉系统数据读取完成，停止 gpio 捕获
2.切换捕获目标时：比如从捕获 gpio1 切换到捕获 gpio2，需要先结束捕获 gpio1。
3.错误处理或者提前退出时调用。
参数
hwtimer_id
pin
返回值
无返回值。
示例
ioqueue.get(hwtimer_id, input_buff, capture_buff)
功能
获取 io 操作队列中输入和捕获的数据。
注意事项
input，set_cap，capture 这三个配置接口配置的功能，缓存到的输入数据和捕获数据，都是通过 get 接口来读取出来
input_buff ← 存储 ioqueue.input() 的即时电平采样结果
capture_buff ← 存储 ioqueue.capture() 的边沿事件 + 时间戳
input_cnt = 成功的 ioqueue.input() 操作数量
capture_cnt = 成功的 ioqueue.icapture() 操作数量（可能因超时而小于计划数）
参数
hwtimer_id
input_buff

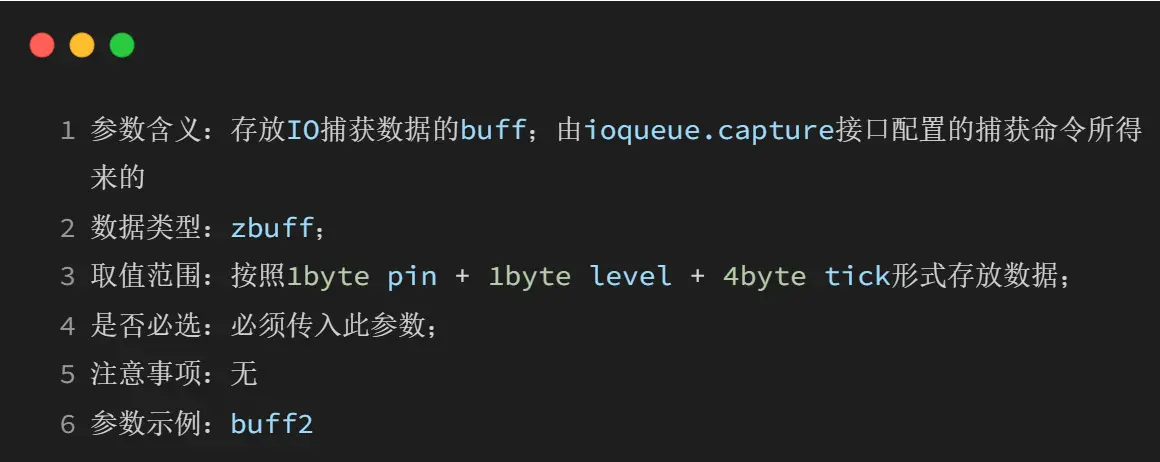

capture_buff
返回值
local input_cnt, capture_cnt = ioqueue.get(hwtimer_id, input_buff, capture_buff)
input_cnt

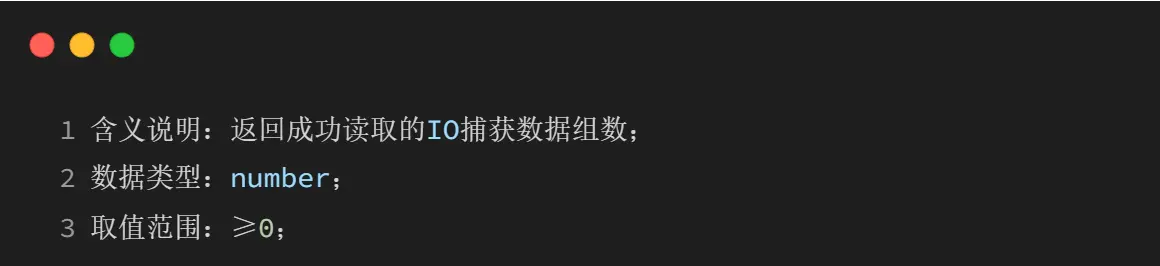

capture_cnt
示例

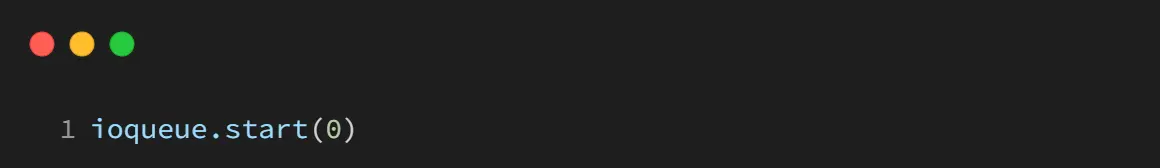

ioqueue.start(hwtimer_id)
功能
启动 io 操作队列。
参数
hwtimer_id
返回值
无返回值。
示例
ioqueue.stop(hwtimer_id)
功能
停止 io 操作队列，可以通过 start 从头开始。
参数
hwtimer_id
返回值

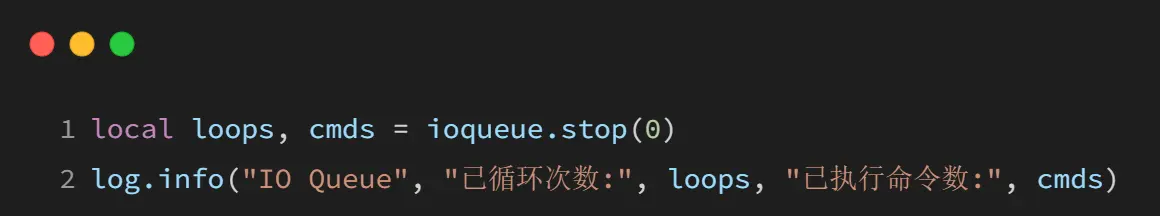

local loop_cnt, cmd_cnt = ioqueue.stop(hwtimer_id)

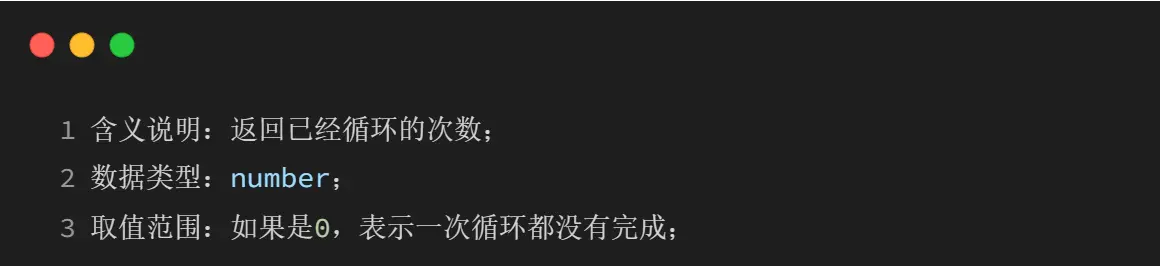

loop_cnt

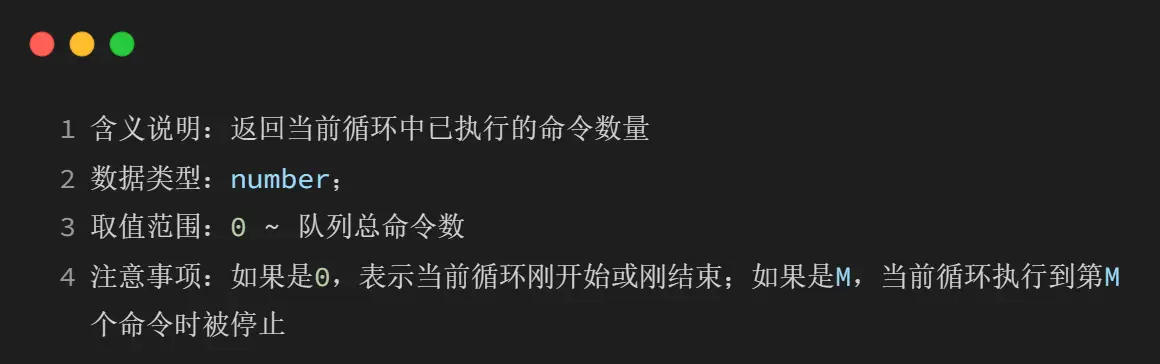

cmd_cnt
示例

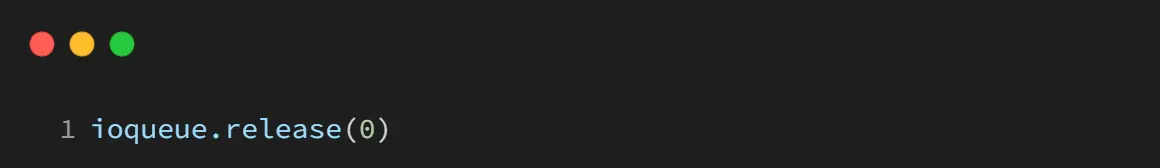

ioqueue.release(hwtimer_id)
功能
释放 io 操作队列的资源，下次使用必须重新 init。
参数
hwtimer_id
返回值
无返回值。
示例

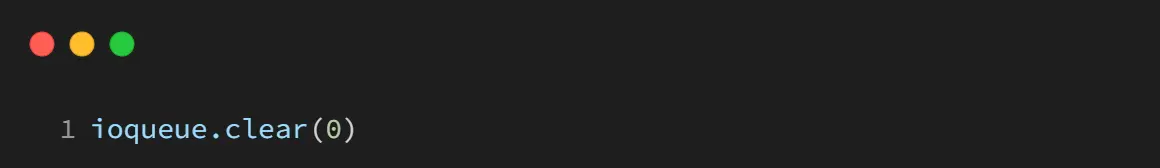

ioqueue.clear(hwtimer_id)
功能
清空 io 操作队列。
此接口重置了命令队列但保留了硬件定时器资源，可以直接添加新的命令。前提是你确信之前队列的状态完全被清空，且新的命令序列与之前的结构兼容。
参数
hwtimer_id
返回值
无返回值。
示例
ioqueue.done(hwtimer_id)
功能
检测 io 操作队列是否已经执行完成。
参数
hwtimer_id
返回值
local is_done = ioqueue.done(hwtimer_id)

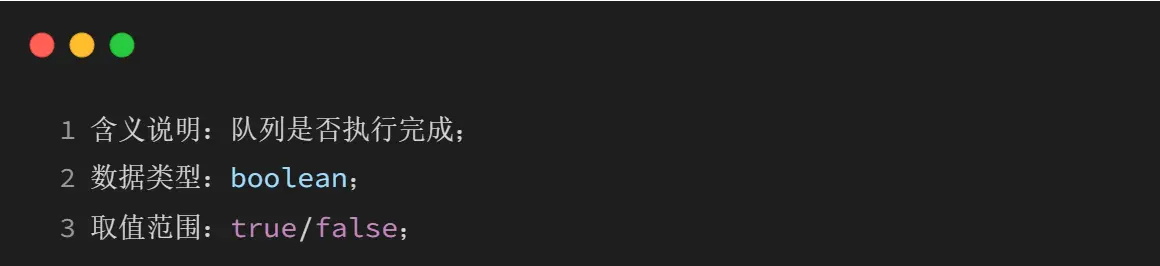

is_done
示例

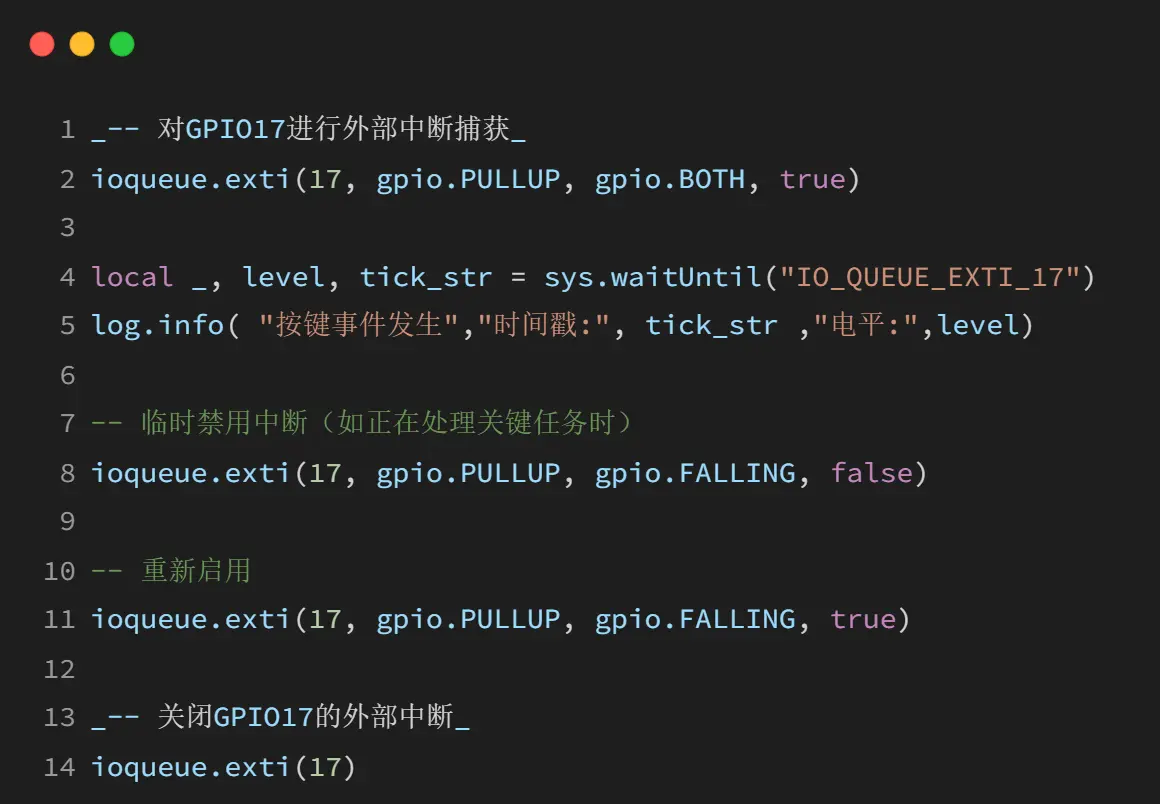

ioqueue.exti(pin, pull_mode, irq_mode, onoff)
功能
启动/停止一个带系统 tick 返回的外部中断。
ioqueue.exti 是一个独立的外部中断接口，与 ioqueue 队列系统完全分离，提供简单的 GPIO 边沿事件捕获功能。
使用场景：简单的按键检测、传感器状态监控、旋转编码器计数
参数
pin

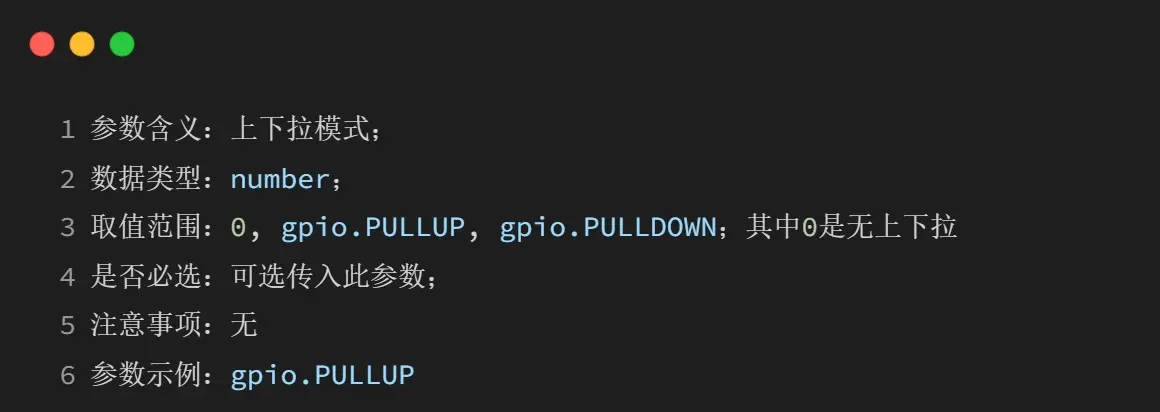

pull_mode
irq_mode

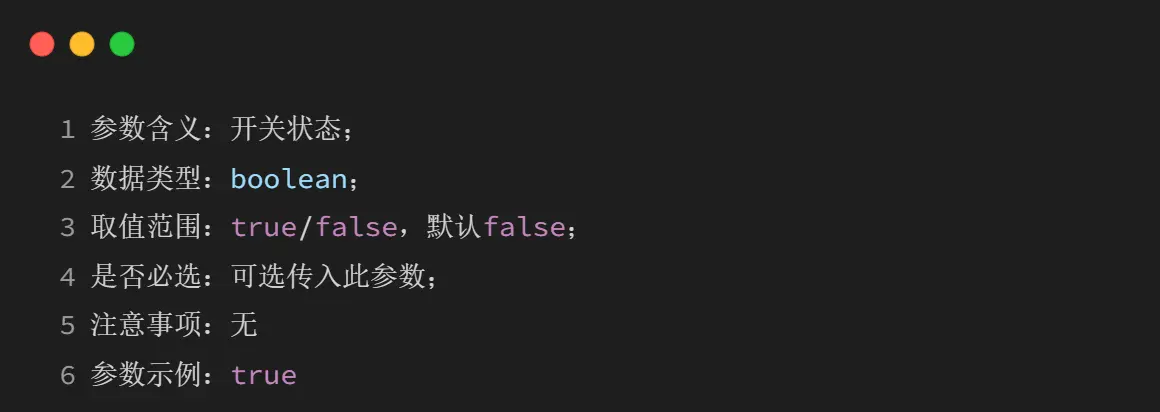

onoff
返回值
无返回值。
示例
五、模组支持说明
仅支持 Air700EXX 系列、Air780EXX 系列、Air8000 系列模组，Air6101/Air8101 不支持此功能。
