在软件工程中既强大又有点"烧脑"的设计模式------访问者模式(Visitor Pattern) 。它不像单例或工厂模式那样常见,但在处理复杂对象结构时,它却是保持代码整洁和可扩展性的利器。

什么是访问者模式?

访问者模式是一种行为型设计模式 ,它的核心目的是:在不改变一个复杂对象结构(比如由不同类型对象组成的树形结构)的前提下,为这个结构中的所有元素定义一个全新的操作。

简单来说,就是当你想为一堆不同类型的对象(比如文档中的段落、图片、表格)增加新功能时,你不需要去修改这些对象本身的类,而是创建一个独立的"访问者"来完成这个任务。


不使用访问者模式:痛点何在?

想象一下,你正在开发一个文档编辑器。你的文档由各种元素组成:Paragraph(段落)、Image(图片)、Table(表格)等。现在,你需要为这个文档实现多种功能,比如导出为 XML 格式

一个常见的、不使用任何设计模式的做法,是创建一个 DocumentExporter 类,并在其中使用类型判断instanceof)来处理不同类型的元素。

Java

java 复制代码
import java.util.List;

public class DocumentExporter {
    public void exportToXml(List<DocumentElement> elements) {
        System.out.println("<document>");
        for (DocumentElement element : elements) {
            if (element instanceof Paragraph) {
                Paragraph p = (Paragraph) element;
                System.out.println("  <p>" + p.getText() + "</p>");
            } else if (element instanceof Image) {
                Image i = (Image) element;
                System.out.println("  <img src="" + i.getUrl() + ""/>");
            }
        }
        System.out.println("</document>");
    }
}
// 假设有DocumentElement, Paragraph, Image类,但未实现访问者模式

这段代码看起来能正常工作,但问题很快就会出现:

  1. 违反开闭原则 :如果未来你需要增加一个 Table 元素类型,你必须回到 DocumentExporter 类中,在 exportToXml 方法里添加一个新的 if-else 分支。
  2. 代码耦合性高 :元素的类型判断逻辑(instanceof)和操作逻辑(导出 XML)紧密地耦合在一起。
  3. 难以维护 :随着操作(比如导出 PDF、计算字数)和元素类型(比如 List, Header)的增加,DocumentExporter 类会变得越来越臃肿,if-else 链也越来越长,难以维护和理解。

这就是访问者模式试图解决的核心问题。它将数据结构 (元素)和算法(操作)彻底分离,从而避免了这些维护上的噩梦。


访问者模式的完整实现

它是如何工作的?------ 双分派的魔力

访问者模式最精妙之处在于它利用了双分派(Double Dispatch)

当你调用 paragraph.accept(xmlVisitor) 时,发生了两次方法选择:

  1. 第一次分派 :根据 paragraph 对象的运行时类型Paragraph),确定调用 Paragraph 类中的 accept 方法。
  2. 第二次分派 :在 Paragraphaccept 方法内部,它又调用了 xmlVisitor.visitParagraph(this)。这次是根据 xmlVisitor 对象的运行时类型ExportToXMLVisitor)和传入参数 this运行时类型Paragraph)来确定调用 ExportToXMLVisitor 中针对 Paragraphvisit 方法。

通过这种"反向"调用,操作逻辑(在访问者中)和数据结构(在元素中)得到了完美分离。

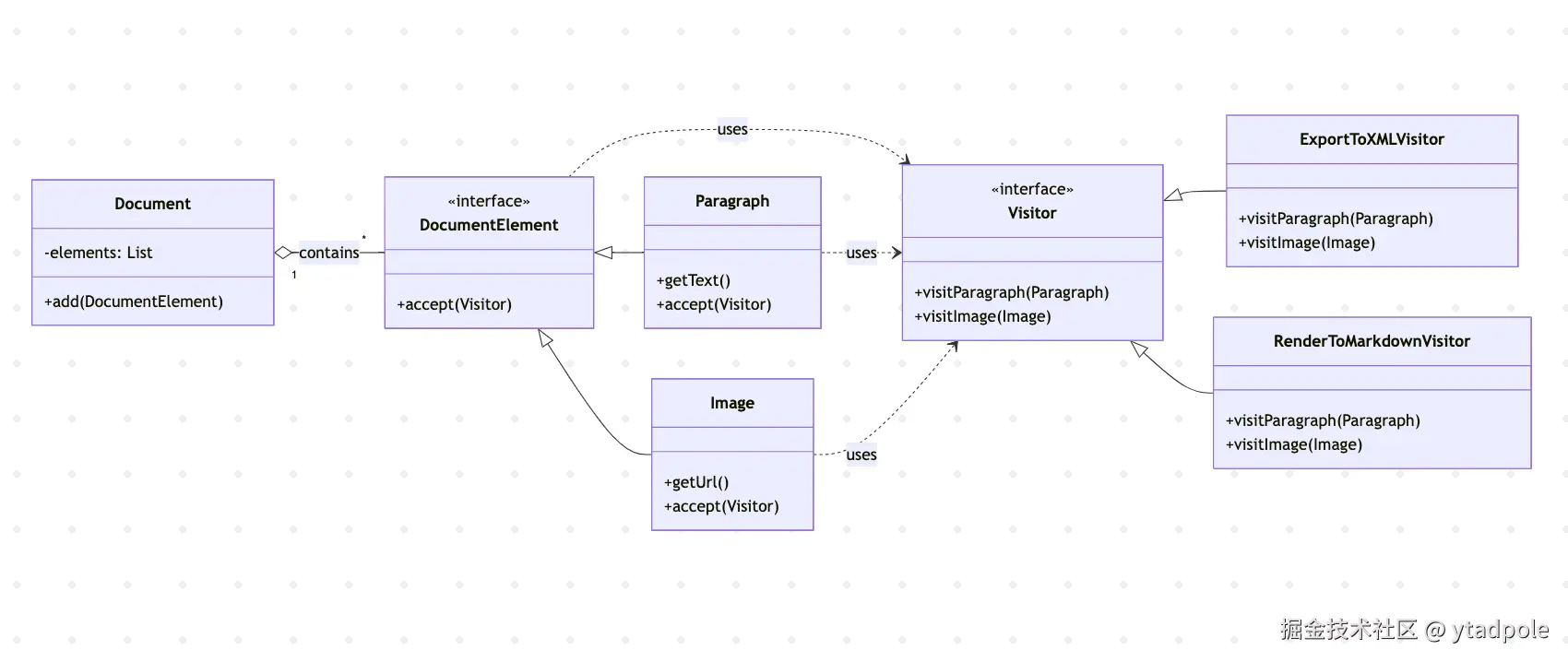

访问者模式 UML 类图

为了更直观地理解访问者模式中各个角色的关系,下面是对应的 UML 类图。

类图说明:

  • DocumentElementVisitor 是模式的核心接口,它们定义了元素和访问者的通用行为。
  • ParagraphImage 是具体的元素,它们都实现了 DocumentElement 接口,并重写了 accept() 方法。
  • ExportToXMLVisitorRenderToMarkdownVisitor 是具体的访问者,它们实现了 Visitor 接口,并包含了针对不同元素的具体操作逻辑。

下面我们来用 Java 完整实现访问者模式,以解决上述问题。

1. 抽象元素(Element)

DocumentElement.java

java 复制代码
public interface DocumentElement {
    void accept(Visitor visitor);
}

2. 具体元素(Concrete Element)

Paragraph.java

java 复制代码
public class Paragraph implements DocumentElement {
    private String text;

    public Paragraph(String text) {
        this.text = text;
    }

    public String getText() {
        return text;
    }

    @Override
    public void accept(Visitor visitor) {
        visitor.visitParagraph(this);
    }
}

Image.java

java 复制代码
public class Image implements DocumentElement {
    private String url;

    public Image(String url) {
        this.url = url;
    }

    public String getUrl() {
        return url;
    }

    @Override
    public void accept(Visitor visitor) {
        visitor.visitImage(this);
    }
}

3. 抽象访问者(Visitor)

Visitor.java

java 复制代码
public interface Visitor {
    void visitParagraph(Paragraph paragraph);
    void visitImage(Image image);
}

4. 具体访问者(Concrete Visitor)

ExportToXMLVisitor.java

java 复制代码
public class ExportToXMLVisitor implements Visitor {

    @Override
    public void visitParagraph(Paragraph paragraph) {
        System.out.println("  <p>" + paragraph.getText() + "</p>");
    }

    @Override
    public void visitImage(Image image) {
        System.out.println("  <img src="" + image.getUrl() + ""/>");
    }
}

RenderToMarkdownVisitor.java

java 复制代码
public class RenderToMarkdownVisitor implements Visitor {

    @Override
    public void visitParagraph(Paragraph paragraph) {
        System.out.println(paragraph.getText());
    }

    @Override
    public void visitImage(Image image) {
        System.out.println("![](" + image.getUrl() + ")");
    }
}

5. 客户端代码 (Client)

java 复制代码
import java.util.ArrayList;
import java.util.List;

public class Client {
    public static void main(String[] args) {
        List<DocumentElement> document = new ArrayList<>();
        document.add(new Paragraph("Hello, Visitor Pattern!"));
        document.add(new Image("https://example.com/logo.png"));
        document.add(new Paragraph("This is a second paragraph."));

        System.out.println("--- Exporting to XML ---");
        Visitor xmlVisitor = new ExportToXMLVisitor();
        for (DocumentElement element : document) {
            element.accept(xmlVisitor);
        }

        System.out.println("\n--- Rendering to Markdown ---");
        Visitor markdownVisitor = new RenderToMarkdownVisitor();
        for (DocumentElement element : document) {
            element.accept(markdownVisitor);
        }
    }
}

运行结果:

less 复制代码
--- Exporting to XML ---
  <p>Hello, Visitor Pattern!</p>
  <img src="https://example.com/logo.png"/>
  <p>This is a second paragraph.</p>

--- Rendering to Markdown ---
Hello, Visitor Pattern!
![](https://example.com/logo.png)
This is a second paragraph.

通过这种方式,我们成功地将数据结构 (元素)和算法 (访问者)完全分离。当我们想要增加一个新的操作(例如导出为 PDF),我们只需要创建一个新的 ExportToPDFVisitor,而无需修改任何已有的元素类。

访问者模式的优缺点

优点:

  • 增加新操作容易(开闭原则) :当你需要为对象结构添加一个新功能时,只需创建一个新的具体访问者类,而无需修改任何已有的元素类。
  • 职责分离:将复杂的算法逻辑从对象结构中抽离,使元素类只关注数据和结构,访问者类只关注算法。
  • 集中算法:与特定元素相关的操作逻辑被集中在访问者类中,更易于管理和维护。

缺点:

  • 增加新元素类型困难 :这是访问者模式最大的缺点。每当你需要增加一个新的元素类型时(例如,从 ParagraphImage 增加 Table),你不仅要创建新的元素类,还必须修改所有已有的访问者接口及其所有实现类,这会带来巨大的维护成本,违反了开闭原则。
  • 复杂性高:模式本身涉及多个接口和类,理解和实现起来相对复杂。
  • 破坏封装性:为了让访问者能够访问元素内部的数据,元素有时需要暴露其内部状态,可能破坏了封装性。

适用场景与框架中的应用

访问者模式最适合对象结构稳定,但操作多变的场景,比如:

编译器和解释器:

这是访问者模式最经典的用例。在处理**抽象语法树(AST)**时,访问者模式被广泛使用。AST 由不同类型的节点(如表达式、变量声明、函数定义)组成,这些节点的类型是相对固定的。但编译器需要对这棵树执行多种操作:

  • 语法检查:用一个访问者来遍历 AST,检查语法错误。

  • 代码生成:用另一个访问者将 AST 转换成机器码或字节码。

  • 代码优化:用第三个访问者来简化 AST 结构,提高性能。

    每增加一个操作,我们只需要创建一个新的访问者类,而无需修改 AST 节点的代码。

框架应用:Java NIO FileVisitor

在 Java 中,java.nio.file.FileVisitor 接口是访问者模式的一个典型应用。它被用于遍历文件目录结构。

当你想要遍历一个目录,并对其中的文件和子目录执行不同操作时,你可以实现 FileVisitor 接口,它提供了像 visitFile、preVisitDirectory、postVisitDirectory 等方法。你只需将你的逻辑写在这些 visit 方法里,然后调用 Files.walkFileTree 方法,Java 就会自动帮你完成遍历,并在遍历到不同类型的文件或目录时,调用你实现的相应 visit 方法。这使得文件遍历操作和文件系统结构完全解耦。

GUI 工具箱:

图形界面中的组件(如按钮、文本框、下拉菜单)类型通常是固定的。但我们可能需要为这些组件提供各种操作,比如渲染、序列化或属性检查。每个操作都可以设计成一个访问者,去访问不同的 GUI 组件,实现相应的逻辑。


总结:

访问者模式是一个权衡的艺术。它在牺牲"新增元素类型"的灵活性的前提下,换取了"新增操作"的极大便利。在编译器、解释器、大型框架(如 Java NIO、Spring 某些内部机制)、文件系统遍历等领域,访问者模式发挥着至关重要的作用。
