单片机:DS18B20测温度、74HC595扩展芯片、8*8LED矩阵

一、主从应答

主机:拥有对通信绝对控制权,通信都是由主机发起

从机:无法直接发起通信,只能根据主机下发的指令完成对应操作

二、DS18B20

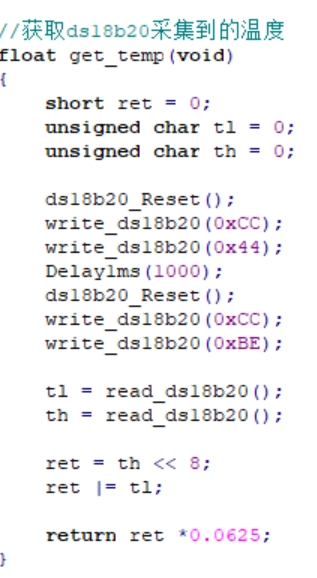

(一)步骤

  1. 复位
  2. 51单片机发送0xCC,代表跳过ROM
  3. 51单片机发送0x44,代表ds18b20开启温度转换
  4. 延时等待1s
  5. 复位
  6. 51单片机发送0xCC,代表跳过ROM
  7. 51单片机发送0xBE,代表读取ds18b20发送过来的温度
  8. 读取温度数据

(二)上拉电阻:引脚空闲状态下为高电平

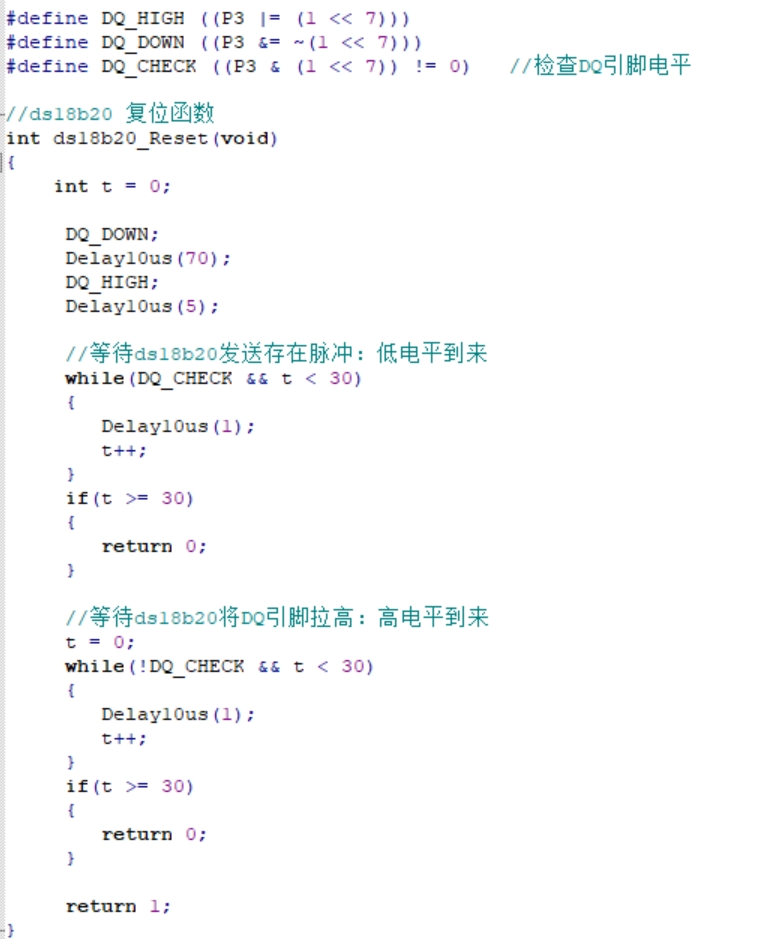

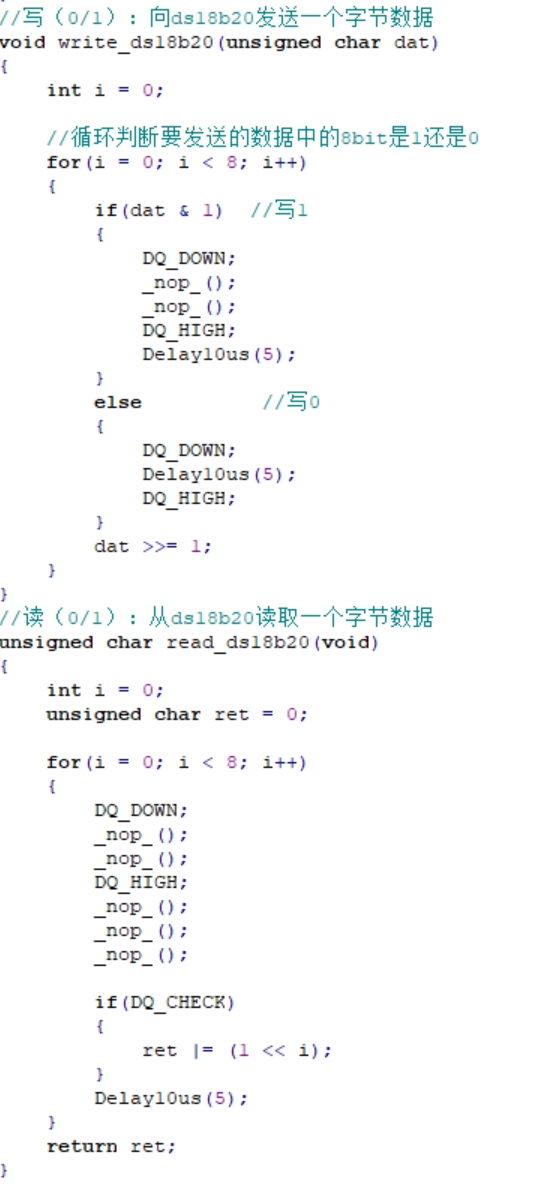

(三)封装功能函数

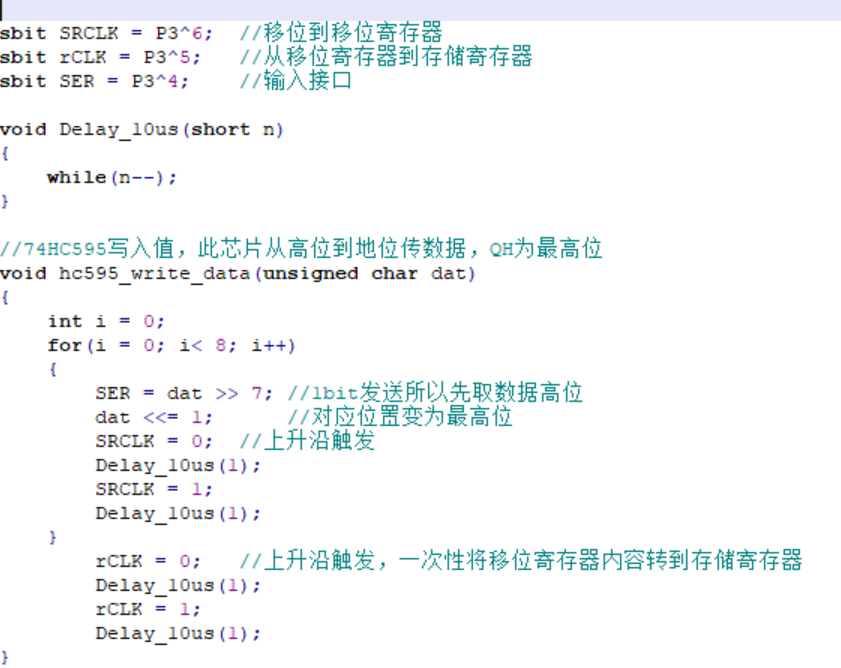

三、74HC595扩展芯片

四、8*8LED矩阵

(一)原理图

(二)简单功能函数
