计算机视觉之多模板匹配

简介

计算机视觉第一课opencv（四）保姆级教学

之前说过模糊匹配只是对于单个目标进行匹配，今天我们就来学习一下如何对多个目标进行匹配

一、多目标匹配

对于这个图片我们要匹配下面那个箭头，我们可以发现图中是有两个位置相同的箭头，之前我们说的模糊匹配是寻找匹配值最大的，那两个怎么寻找呢？

1.基本步骤

1.图像准备

模板图像：需要被匹配的目标图像，通常是一个较小的图像块。

输入图像：在其中进行搜索以找到与模板图像相似的多个区域的图像。
2.图像预处理

转换为灰度图像：在进行模板匹配之前，通常需要将输入图像和模板图像转换为灰度图像，因为灰度图像中的像素值仅表示亮度，不受颜色影响，更适合进行匹配。

降噪和增强：根据需要，可以对图像进行降噪处理以提高匹配准确性，或进行增强处理以突出目标特征。
3.执行模板匹配

使用模板匹配算法（如OpenCV中的cv2.matchTemplate()函数）在输入图像中搜索与模板图像相似的区域。

模板匹配算法会生成一个结果图像，其中每个像素的值表示该位置与模板图像的匹配程度。
4.定位匹配区域

使用cv2.minMaxLoc()等函数在结果图像中找到匹配度最高的区域（或多个区域，如果设置了适当的阈值）。

根据匹配位置在原图中绘制矩形框或其他标记，以指示匹配到的目标。
5.处理多个匹配

如果需要匹配多个目标，并且这些目标在图像中可能以不同的尺寸、方向或旋转角度出现，则可能需要使用更复杂的算法，如尺度不变特征变换（SIFT）、加速稳健特征（SURF）或ORB等。

对于简单的多目标匹配，可以通过设置较低的匹配阈值来找到多个匹配区域，并分别处理它们。
6.优化和验证

根据需要调整模板匹配算法的参数（如匹配方法、阈值等），以优化匹配结果。

对匹配结果进行验证，确保它们确实是所需的目标，并排除误匹配。

python 复制代码

# 导入必要的库：cv2用于图像处理，numpy用于数值计算
import cv2
import numpy as np

# 读取原始彩色图像（默认读取为BGR格式，而非RGB）
img_rgb = cv2.imread('beijing.jpg')
# 将彩色图像转为灰度图：模板匹配通常在单通道灰度图上进行，减少计算量和干扰
img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)
# 读取模板图像：flags=0表示以灰度模式读取（直接得到单通道图像）
template = cv2.imread('jiantou.jpg', flags=0)

# 获取模板的高和宽：shape返回(高, 宽, 通道数)，[:2]取前两个值（高h和宽w）
h, w = template.shape[:2]

# 执行模板匹配：在灰度图上滑动模板，计算每个位置的匹配度
# 参数说明：
# - img_gray：待匹配的灰度图像（大图像）
# - template：模板图像（小图像）
# - cv2.TM_CCOEFF_NORMED：匹配方法（归一化相关系数匹配）
# 返回值res：是一个矩阵，每个元素表示模板在对应位置的匹配度（范围[-1,1]，1为完美匹配）
res = cv2.matchTemplate(img_gray, template, cv2.TM_CCOEFF_NORMED)

# 设定匹配阈值：只有匹配度≥0.9的区域才被认为是有效匹配（过滤低匹配度的干扰）
threshold = 0.9

# 获取所有符合阈值的匹配点坐标：
# np.where(res >= threshold)返回满足条件的索引，格式为(行坐标数组, 列坐标数组)
# 例如：(array([5, 10]), array([3, 7]))表示有两个匹配点，坐标为(5,3)和(10,7)
loc = np.where(res >= threshold)

# 遍历所有匹配点，在原图上绘制矩形框标记
# zip(*loc[::-1])的作用：将坐标从(行,列)转为(列,行)（OpenCV中坐标是(x,y)即列在前，行在后）
for pt in zip(*loc[::-1]):
    # 绘制矩形：
    # - img_rgb：要绘制的图像（原始彩色图，方便直观查看）
    # - pt：矩形左上角坐标（x,y）
    # - (pt[0]+w, pt[1]+h)：矩形右下角坐标（左上角x+模板宽，左上角y+模板高）
    # - color=(0,0,255)：矩形颜色（BGR格式，这里是红色）
    # - thickness=1：矩形线宽
    cv2.rectangle(img_rgb, pt, (pt[0] + w, pt[1] + h), color=(0, 0, 255), thickness=1)

# 显示标记后的图像：第一个参数是窗口名称（空字符串表示默认窗口），第二个参数是图像
cv2.imshow('', img_rgb)
# 等待用户按键输入：0表示无限等待（直到按下任意键关闭窗口）
cv2.waitKey(0)

局限性 ：

只能匹配与模板方向、大小完全一致的目标。如果目标在图像中旋转了（比如箭头方向变了），则无法检测到。那我们就继续探索一下如何去匹配旋转的目标

二、图像旋转

为了解决上述局限性，需要先掌握如何旋转图像。这部分提供了两种旋转方法，用于后续生成不同角度的模板。

python 复制代码

import cv2
import numpy as np

# 方法一：使用numpy的rot90函数旋转（按90度倍数旋转）
img = cv2.imread('../kele.png')  # 读取图像（以彩色模式）
# np.rot90参数说明：
# - 第一个参数：要旋转的图像
# - k：旋转次数（每次90度），k=1表示逆时针转90度，k=-1（或3）表示顺时针转90度
rotated_image1 = np.rot90(img, k=-1)  # 顺时针旋转90度
rotated_image2 = np.rot90(img, k=1)   # 逆时针旋转90度

# 显示原图和旋转后的图像
cv2.imshow('yuantu', img)  # 原图窗口
cv2.imshow('rotated_image1', rotated_image1)  # 顺时针90度窗口
cv2.imshow('rotated_image2', rotated_image2)  # 逆时针90度窗口
cv2.waitKey(0)  # 等待按键
cv2.destroyAllWindows()  # 关闭所有窗口，释放资源

# 方法二：使用OpenCV的rotate函数旋转（更直观，支持固定角度）
rotated_image = cv2.rotate(img, cv2.ROTATE_90_CLOCKWISE)  # 顺时针90度
rotated_image1 = cv2.rotate(img, cv2.ROTATE_90_COUNTERCLOCKWISE)  # 逆时针90度
rotated_image2 = cv2.rotate(img, cv2.ROTATE_180)  # 旋转180度

# 显示旋转结果
cv2.imshow('shun90', rotated_image)    # 顺时针90度窗口
cv2.imshow('ni90', rotated_image1)     # 逆时针90度窗口
cv2.imshow('180', rotated_image2)      # 180度窗口
cv2.waitKey(0)  # 等待按键

两种方法对比：

np.rot90：通过旋转次数控制（k=1/2/3/-1），适合 90 度倍数的旋转，但不够直观。
cv2.rotate：直接通过枚举值指定旋转方向（如ROTATE_90_CLOCKWISE），可读性更强，推荐使用。

三、支持旋转角度的模板匹配

结合多目标匹配与旋转的知识，我们就可以结合一下实现对旋转角度的模板匹配

python 复制代码

import cv2
import numpy as np

# 读取原始图像和模板
img_rgb = cv2.imread('beijing.jpg')  # 原始彩色图像
template = cv2.imread('jiantou.jpg', 0)  # 模板图像（以灰度模式读取）
img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)  # 原始图像转灰度

# 方法二（cv2.rotate）生成不同角度的模板（方法一被注释，原理相同）
template_rot90_clockwise_cv = cv2.rotate(template, cv2.ROTATE_90_CLOCKWISE)  # 顺时针90度
template_rot90_counterclockwise_cv = cv2.rotate(template, cv2.ROTATE_90_COUNTERCLOCKWISE)  # 逆时针90度
template_rot180_cv = cv2.rotate(template, cv2.ROTATE_180)  # 180度

# 定义模板列表：包含原始模板和所有旋转后的模板（需要检测的角度）
templates = [
    template,  # 原始模板（0度）
    template_rot90_clockwise_cv,  # 顺时针90度
    template_rot90_counterclockwise_cv,  # 逆时针90度
    template_rot180_cv  # 180度
]

# 设定匹配阈值：从0.9降低到0.8
# 原因：旋转后的模板与目标的匹配度可能略低（边缘、细节可能有偏差），降低阈值避免漏检
threshold = 0.8

# 遍历每个模板，分别进行匹配
for temp in templates:
    h, w = temp.shape[:2]  # 获取当前模板的高和宽（不同旋转角度的模板尺寸可能变化）
    # 对当前模板执行匹配
    res = cv2.matchTemplate(img_gray, temp, cv2.TM_CCOEFF_NORMED)
    # 获取符合阈值的匹配点坐标
    loc = np.where(res >= threshold)
    # 遍历匹配点，绘制矩形框
    for pt in zip(*loc[::-1]):
        cv2.rectangle(img_rgb, pt, (pt[0] + w, pt[1] + h), (0, 0, 255), 1)

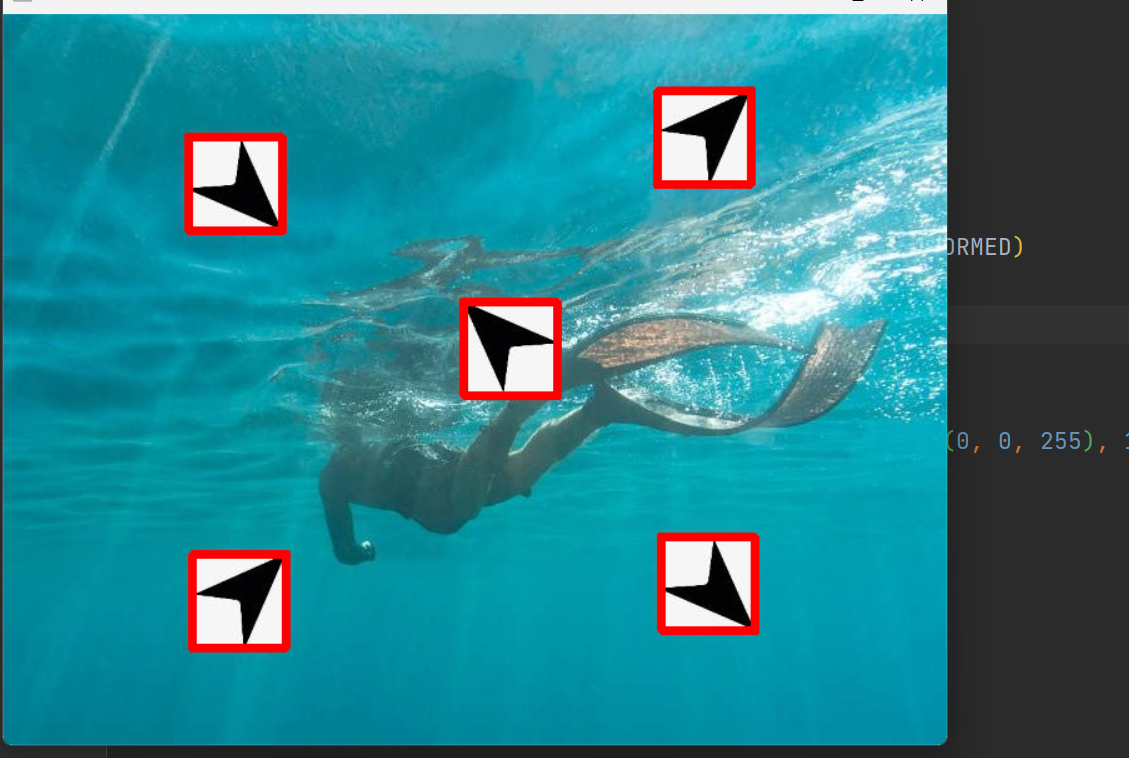

# 显示最终匹配结果
cv2.imshow('Result', img_rgb)
cv2.waitKey(0)
cv2.destroyAllWindows()  # 关闭窗口，释放资源

核心逻辑 ：

通过生成模板的多个旋转版本（0°、90° 顺时针、90° 逆时针、180°），分别与原始图像匹配，从而覆盖目标可能的旋转角度。这样即使目标在图像中旋转了，也能被检测到。
