分享:一种为蓝牙、WIFI、U段音频发射设备提供ARC回传数字音频桥接功能的方案

随着智能电视、流媒体设备的普及,用户对高质量音频输出的需求激增。

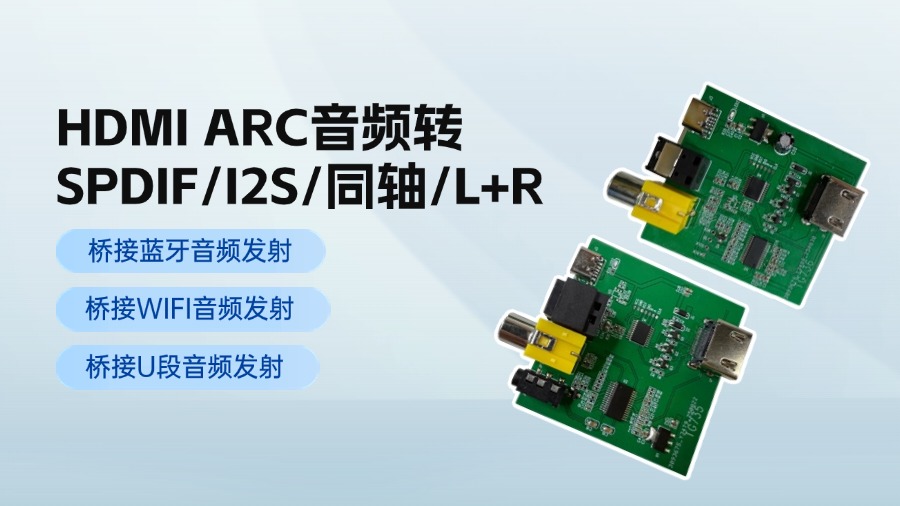

为解决多设备协同、无线化传输及ARC高保真音频传输的痛点,纳祥科技推出HDMI ARC音频转换方案:HDMI ARC音频转光纤/同轴/I2S/左右声道 ,桥接 无线音频发射设备(如蓝牙、WIFI、U段设备) ,为其提供了 ARC回传数字音频桥接功能 ,有效满足跨设备兼容与灵活组网的需求。

核心 功能 ARC回传数字音频桥接

本方案通过集成高性能ARC回传芯片与多协议音频处理模块,从电视HDMI ARC接口解析出光纤、同轴、I2S、左右声道 4种独立音频信号,用户可根据需求选择目标信号,桥接到蓝牙、WIFI、U段等音频发射器,再发射到接收端(如耳机、音箱)。

方案聚焦四大目标:

一是通过ARC接口省去额外线缆,简化影音连接;

二是支持4种音频信号输出,适配不同设备接口需求;

三是突破物理线缆限制,提升无线部署灵活性;

四是全数字化传输避免模拟信号衰减,确保高保真音质。

技术架构:模块化芯片组合灵活配置

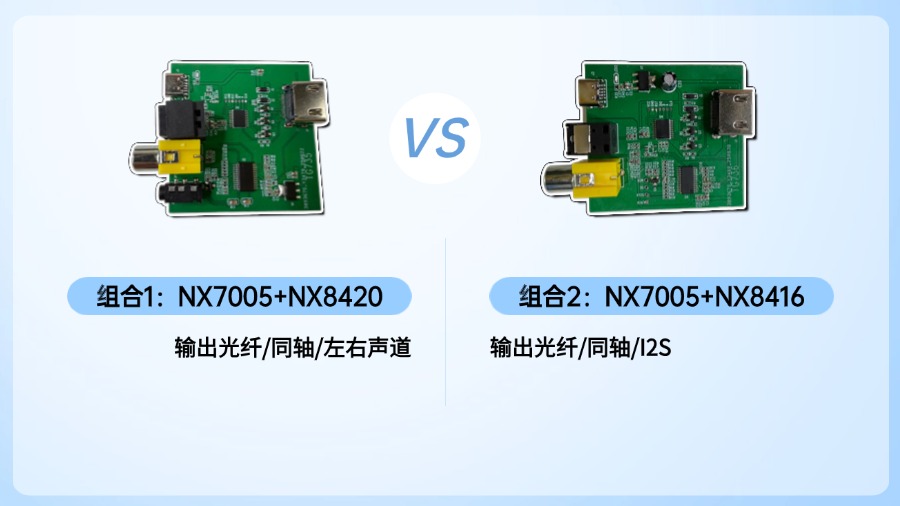

方案硬件由HDMI ARC接口、ARC回传芯片、光纤/同轴/左右声道接口及5V电源输入构成,核心采用纳祥科技3款芯片(NX7005、NX8416、NX8420),用户可按需选择芯片组合:

①组合一(NX7005+NX8420):解析出光纤、同轴、左右声道 3 种信号

②组合二(NX7005+NX8416):解析出光纤、同轴、I2S 3 种信号

此外,方案支持ARC回传、耳机/音响输出(音量跟电视同步)、光纤/同轴/I2S输出及192kHz高采样率,配合5V低电压供电,兼顾性能与稳定性。

应用前景:从家庭到专业场景的全覆盖

本方案采用模块化设计,为蓝牙/WIFI/U段等无线音频设备提供ARC回传数字音频桥接功能,兼顾消费级易用性与专业扩展性,支持工程师灵活配置。

作为一种前景广阔的电视机配套产品,本方案可应用于家庭影院、高级音响、企业会议室、蓝牙音响主要配套功能模块等,为用户提供高灵活性、低延迟的无线音频解决方案。
