一、USART总线
1、总线的概念
总线就是实际存在于物理层（硬件层）并用于设备间通信的桥梁2、设备间的通信方式
1）串行通信和并行通信
串行通信指的是通信双方收发数据时，通过一根信号线，或一对差分线，按顺序逐位传输数据的通信方式
并行通信指的是通信双方收发数据时，通过多根信号线，同时按顺序逐个发送多位数据的通信方式2）同步通信和异步通信
同步通信：指的是通信双方使用同一时钟源（通信双方使用的时钟频率一致）
异步通信：指的是通信双方使用不同时钟源（通信双方使用的时钟频率不一致）
频率：单位时间内含有完整周期的电平信号
周期：一个完整波形的时间宽度3）单工、半双工、全双工
单工通信：指的是通信设备要么只能发送数据，要么只能接收数据
半双工通信：指的是通信设备既可以发送数据，也可以接收数据，但是同一时刻只能接收或者发送数据
全双工通信：指的是通信设备既可以发送数据，也可以接收数据，并且同一时刻既可以发送数据，也可以接收数据4）总线的分类
三大基础串行总线（串行接口）：
1. UART总线的特性：串行、异步、全双工通信总线
2. IIC总线的特性：串行、同步、半双工通信总线
3. SPI总线的特性：串行、同步、全双工通信总线二、TTL硬件协议
TTL协议是指物理层面，通过不同电压范围明确区分高电平和低电平，避免信号模糊的方式，不论是UART、IIC、IPS，哪个协议，只要是在逐个电压范围内，都是TTL协议
在TTL协议中：
2.0V ~ 5.0V 之间的电压值表示高电平
0.0V ~ 0.8V 之间的电压值表示低电平
0.8V ~ 2.0V 之间的电压值是无效信号三、UART通信总线
1、相关概念
1. UART总线是一种串行、异步、全双工通信的总线，实际存在于物理层（硬件层）
2. UART总线的硬件连接：具备3根线，分别为TXD（数据发送线）、RXD（数据接收线）、GND（地线）
3. UART总线的应用场景：一般用于设备间的通信（PC和开发板进行通信）

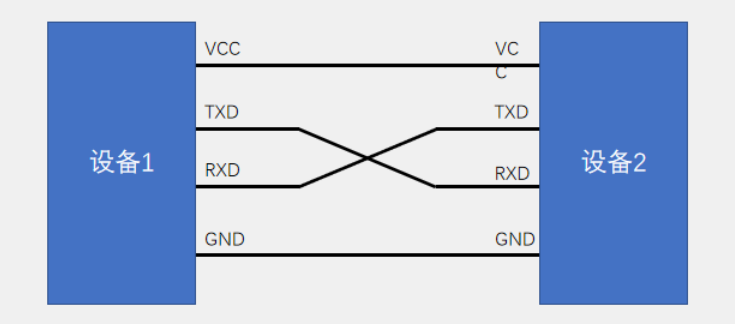

4. UART总线在实际操作时，被称之为串口2、硬件连接

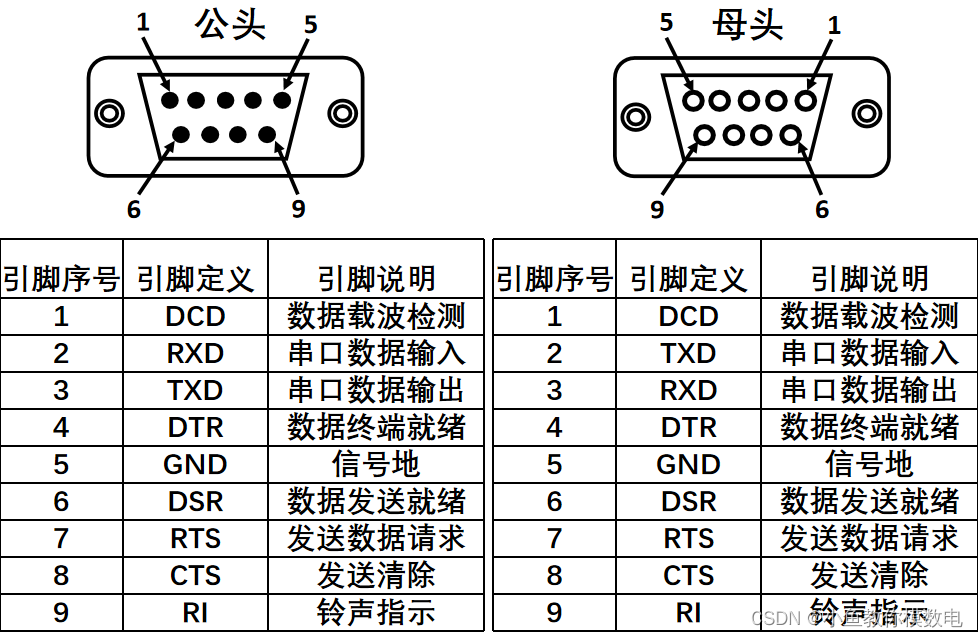

3、DB25/DB9的公母头插件
DB9插件由DB25插件优化而来，主要的协议核心就是TX、RX 和 GND就是串口协议
4、电平转换
开发板使用的是TTL电平：0~0.8v（代表低电平信号，逻辑上的0），2v~5v（代表为高电平信号，逻辑上的1）
电脑上使用的是USB电平：-2v~-6v（代表低电平信号，逻辑上的0），2v~6v（代表为高电平信号，逻辑上的1）
电平转换芯片CH340：USB电平 <--------> TTL电平5、UART的工业层协议
UART总线使用的是TTL协议进行数据传输，但是TTL电平容易受到电磁干扰，
导致TTL电平的UART总线的通信距离有限，因此对UART协议进行了优化，增强抗干扰能力和通讯距离
RS232总线和RS485总线就是由UART总线优化而来，所以RS232和RS485协议的协议格式和UART协议一致
RS232总线：
电平范围： -3.0V ~ -15V(逻辑上的1) , 3.0V ~ 15V(逻辑上的0) (负逻辑电平)
使用RS232总线进行数据传输时，需要使用MAX232电平转换芯片
RS232总线和UART总线特性一致，都是串行、异步、全双工通讯
RS232总线的通讯距离在10m左右
RS485总线：
电平范围： 1.5V/2.0V ~ 6.0V
使用RS485总线进行传输数据时，需要使用MAX485电平转换芯片
RS485总线是串行、异步、半双工通信(是一对差分线)

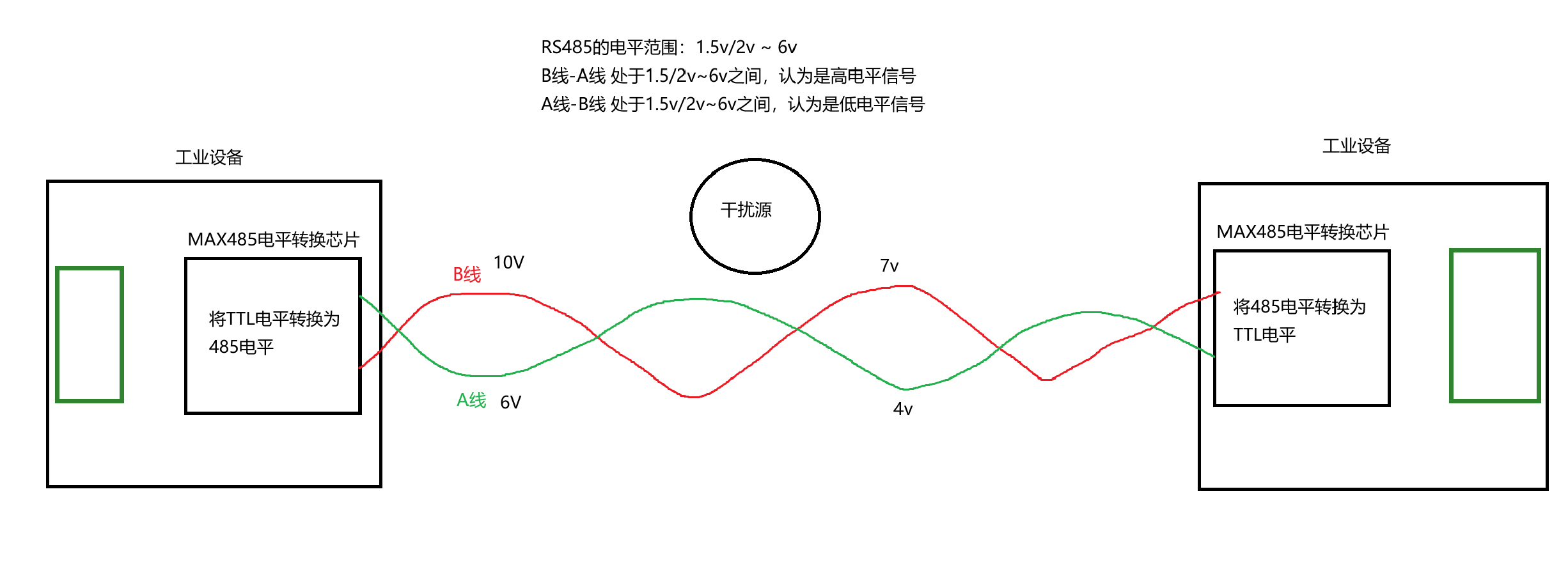

RS485总线的通讯距离在1000m左右6、差分信号线
差分信号线是一种抗干扰能力极强的信号传输方式，其核心逻辑是通过两根信号线传输"互补信号"，接收端通过计算两根信号线的电压差来还原原始信号，从而最大程度的抵消外部干扰。
这种工作机制可以概括为 "一送一补，取差还原"

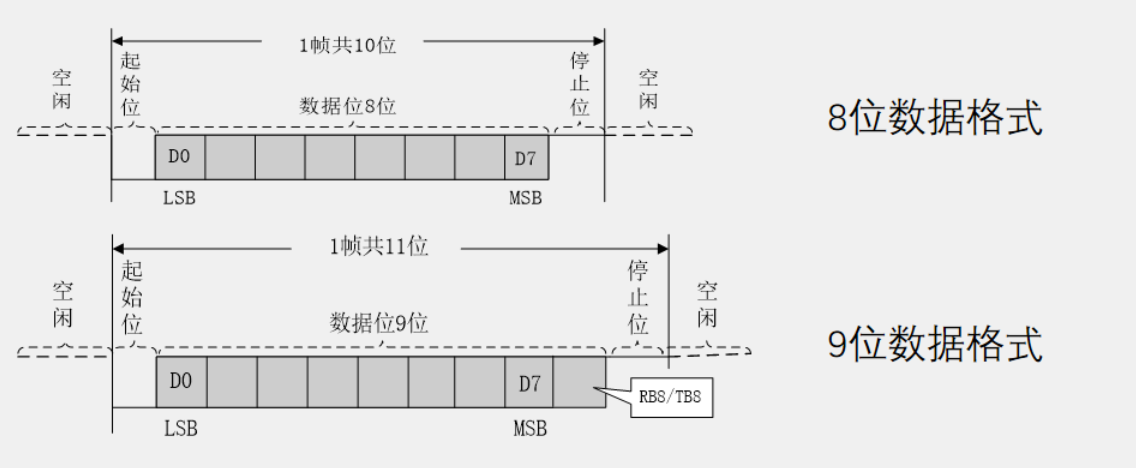

7、UART通讯协议的协议格式
起始位：当UART总线数据产生下降沿信号时，标志通讯开始
终止位：当UART总线数据产生上升沿信号时，标志通讯结束
起始位恒定为 1 位，终止位可以是 1 位，1.5 位，2 位
数据位：实际需要发送接收的数据位（起始位和终止位之间都是数据位）
奇偶校验位：用于奇偶校验，包含在数据位中，可以使用奇偶校验位也可以不使用奇偶校验位
8、波特率
波特率的解释：单位时间内，可以传输数据的位数
波特率的单位：bps（bit per second）每秒传输多少位的数据
设置波特率的作用：
1、UART总线是异步通信的总线，通信双方没有使用同一时钟源，时钟频率不一致
如果再基于时钟频率控制数据收发的速率，一定会出现数据截断/乱码之类的错误
如想修改电脑中的UART的时钟频率暂时做不到，所以更改通信双方的时钟频率为一致的方法走不通
2、通过使用UART总线通信的双方，确定使用同一个通信速率 ----> 波特率
即使是异步通信，只要确定通信双方的通信速率（波特率）为一样的，就可以实现同步的效果
常见的波特率：4800 9600 115200
总结：
使用UART总线进行数据传输时，通信双方必须要保持协议格式和波特率都是一致的
常用的串口协议格式：8N1协议格式 + 9600/115200四、配置复用串口模式
1、配置RCC相关外设控制器
2、配置GPIO相关外设控制器
1）GPIO_MODER寄存器
2）GPIO_AFRL/H寄存器
下图可以在stm32u575rit6.pdf产品手册4.3章节查找到复用功能查询表
3、USART/UART相关外设控制器
1）USART特性分析
了解USART有哪些特性

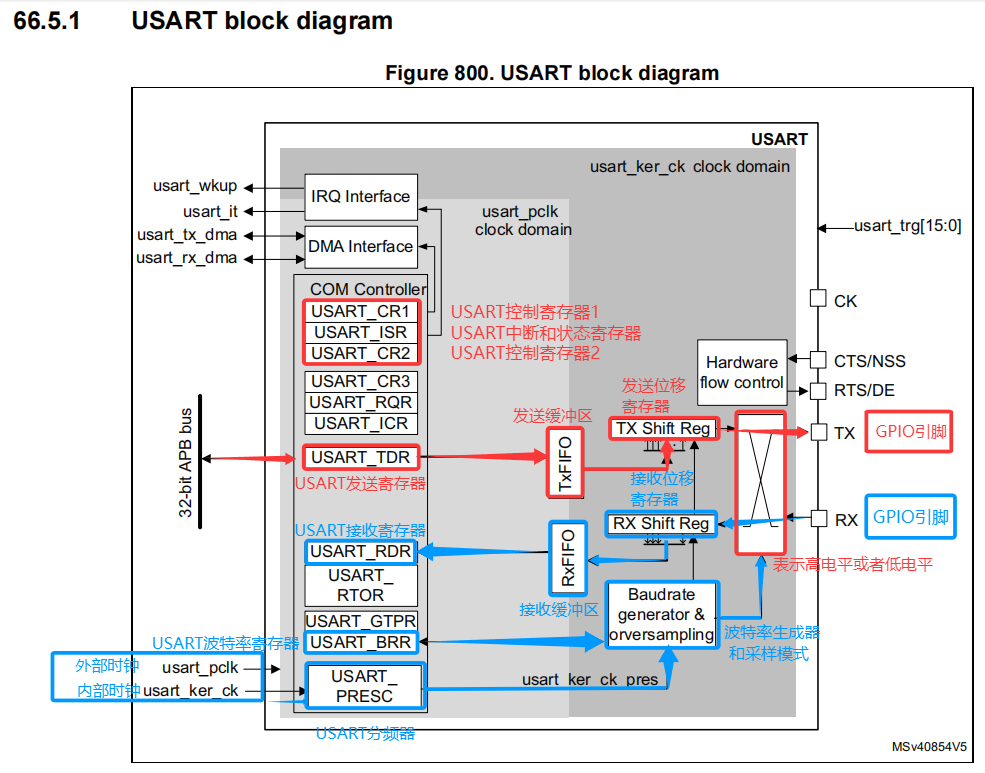

2）USART的布局图
了解串口内部的执行逻辑

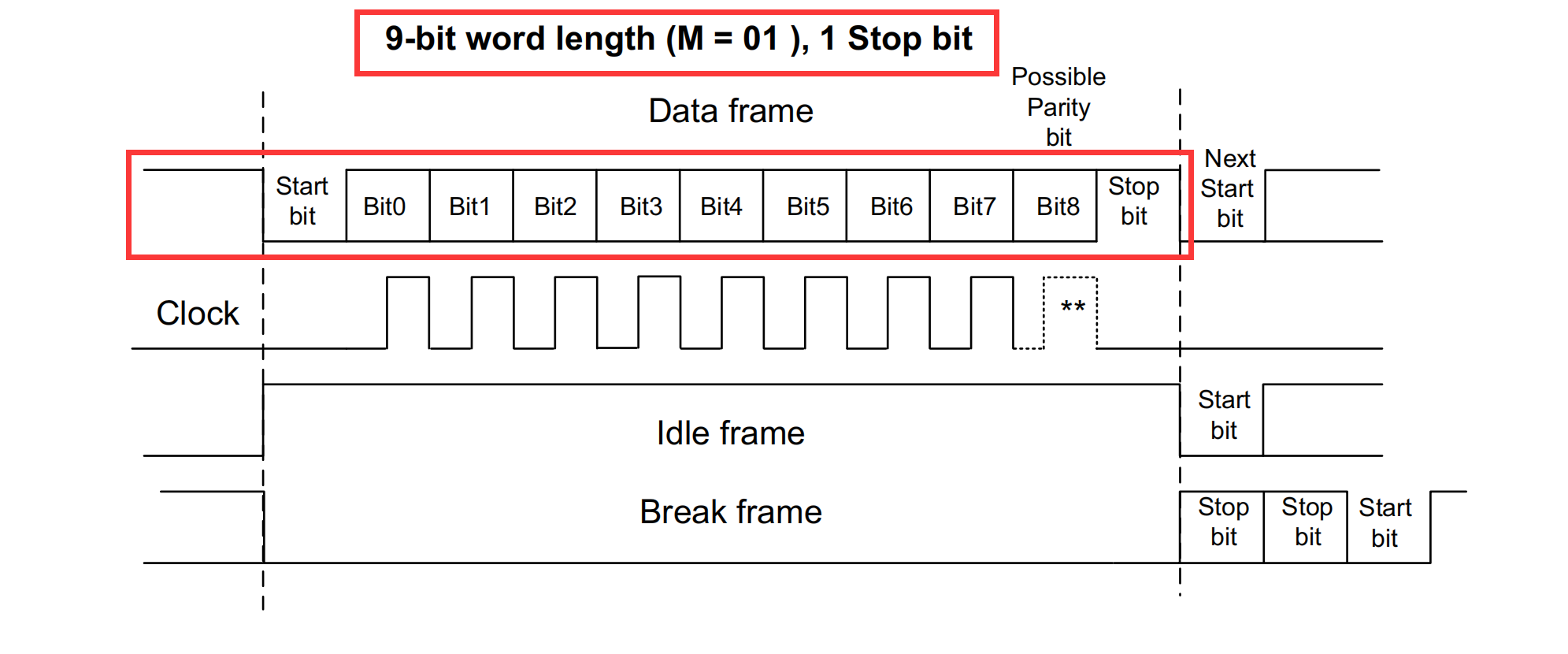

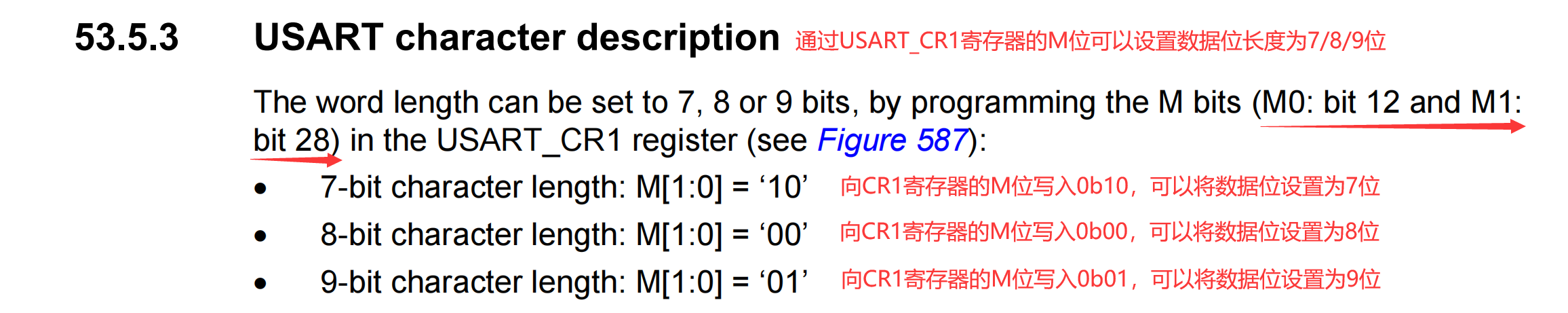

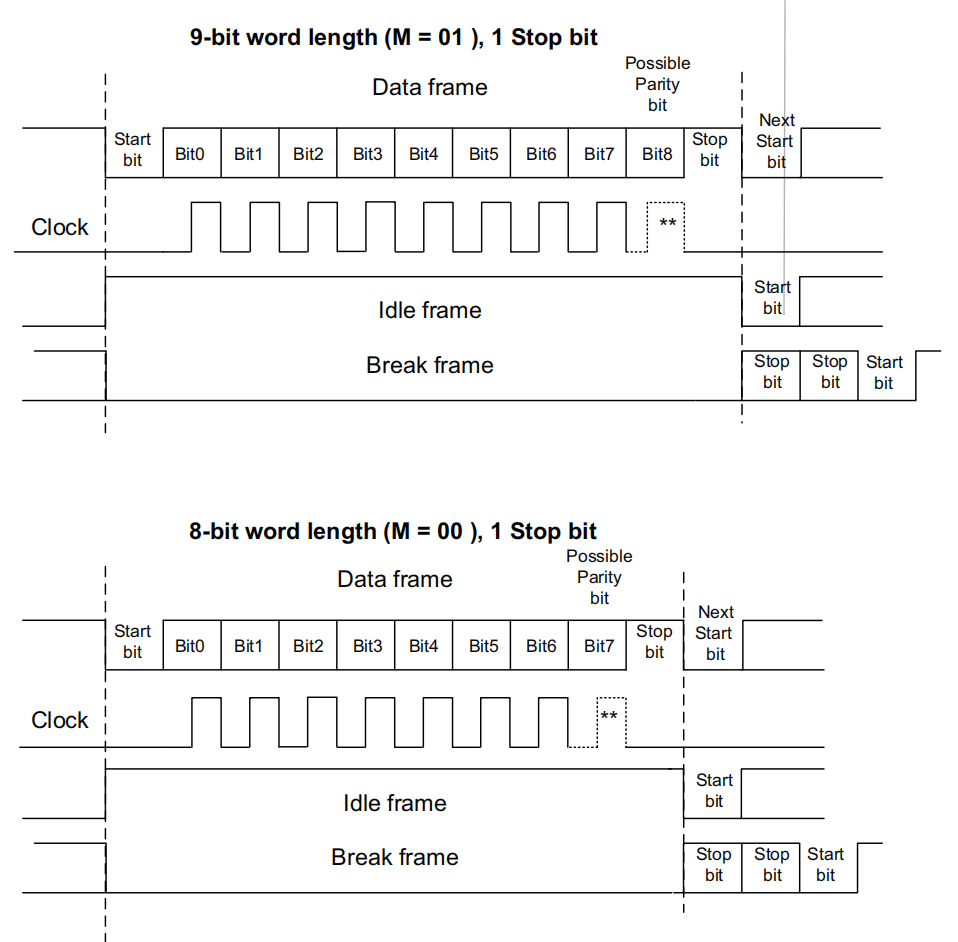

3）数据位

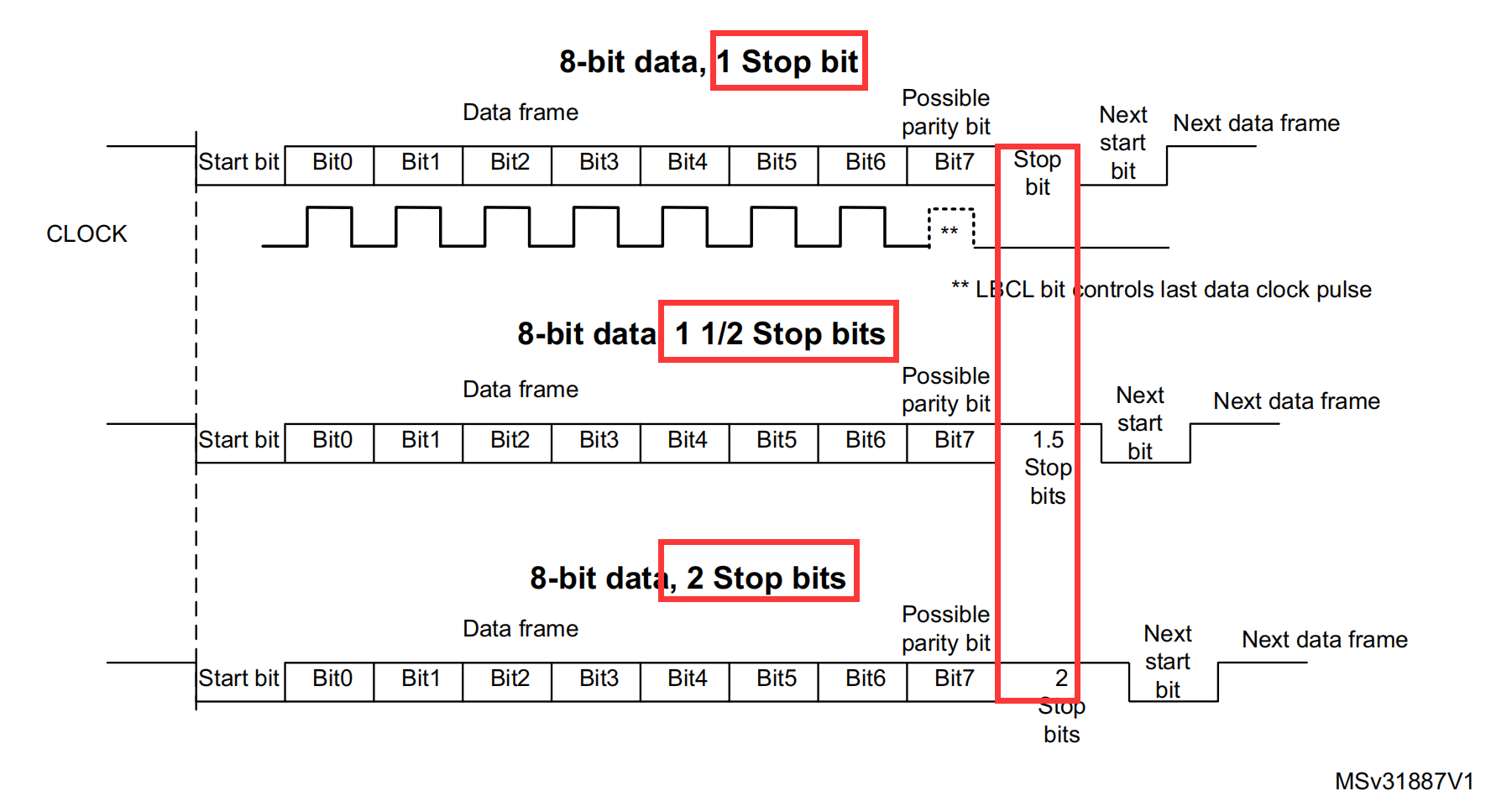

4）停止位

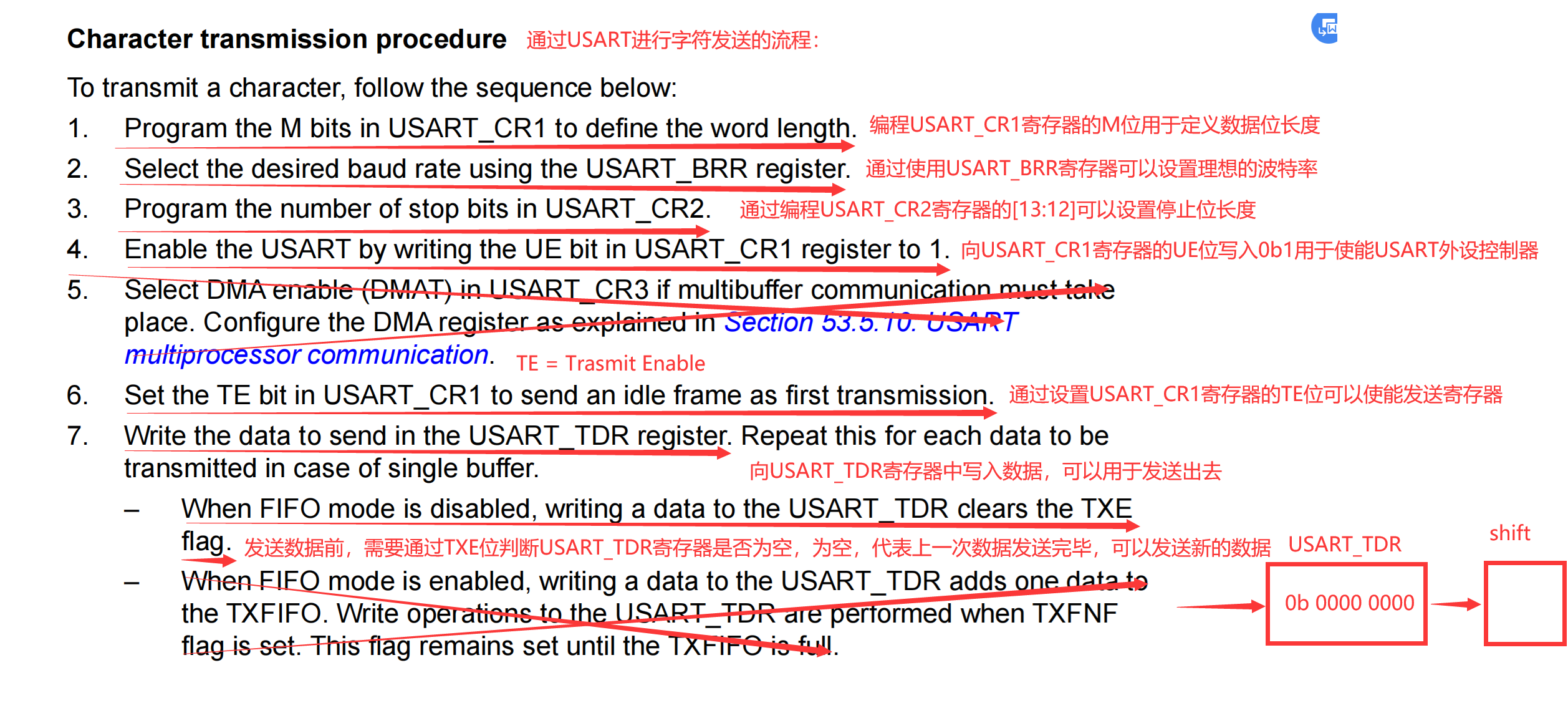

5）发送字符需要配置的寄存器

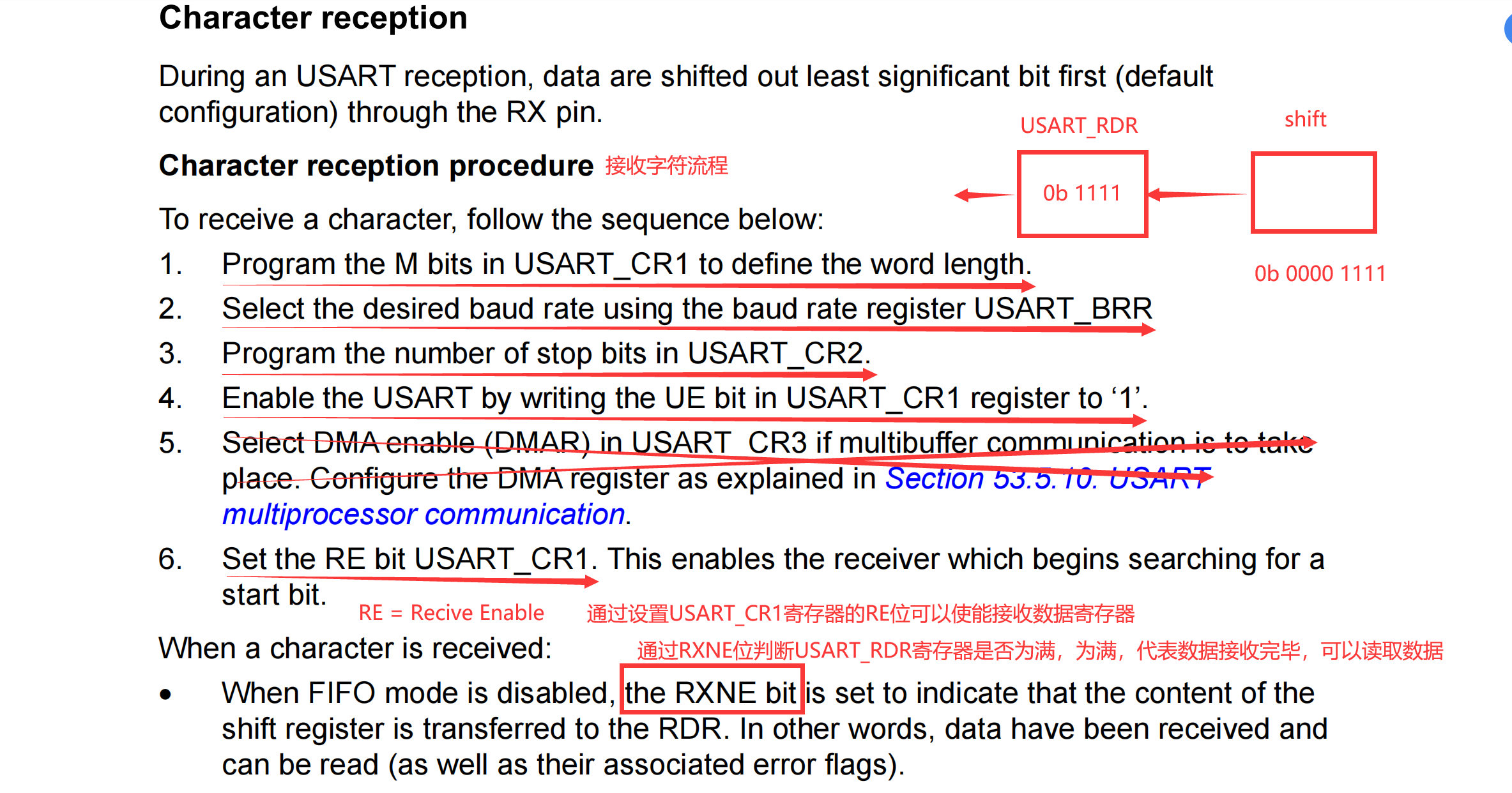

6）接收字符需要配置的寄存器
7）总结
发送数据：
1.设置波特率 - USART_BRR

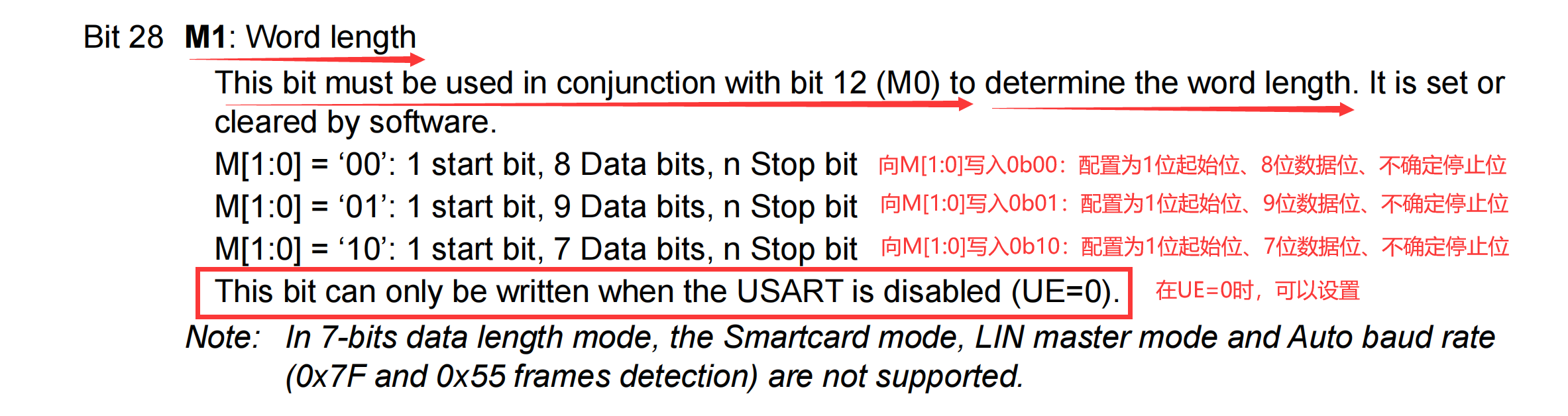

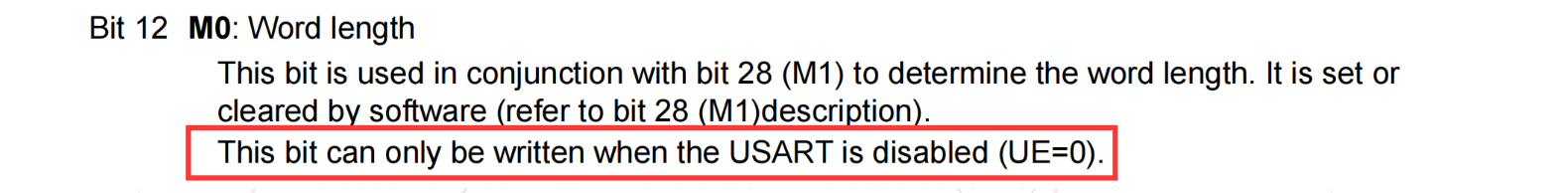

2.设置数据位长度 - USART_CR1[M]

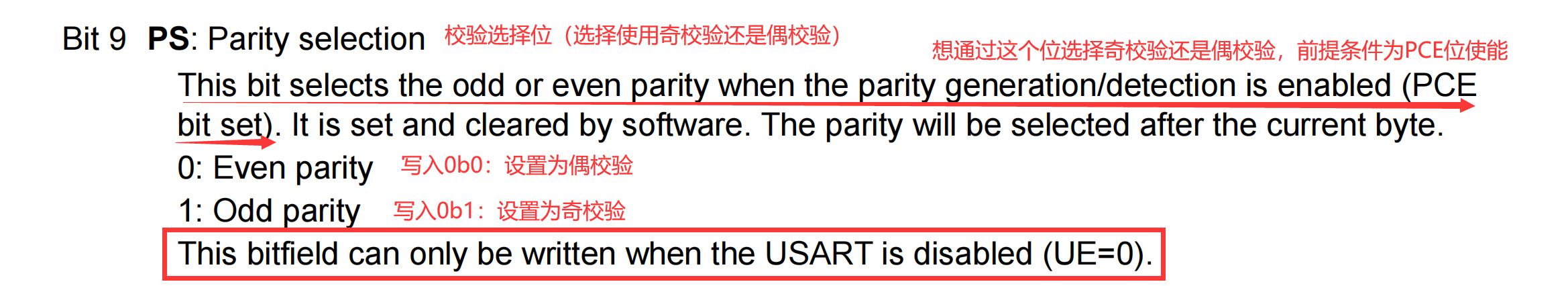

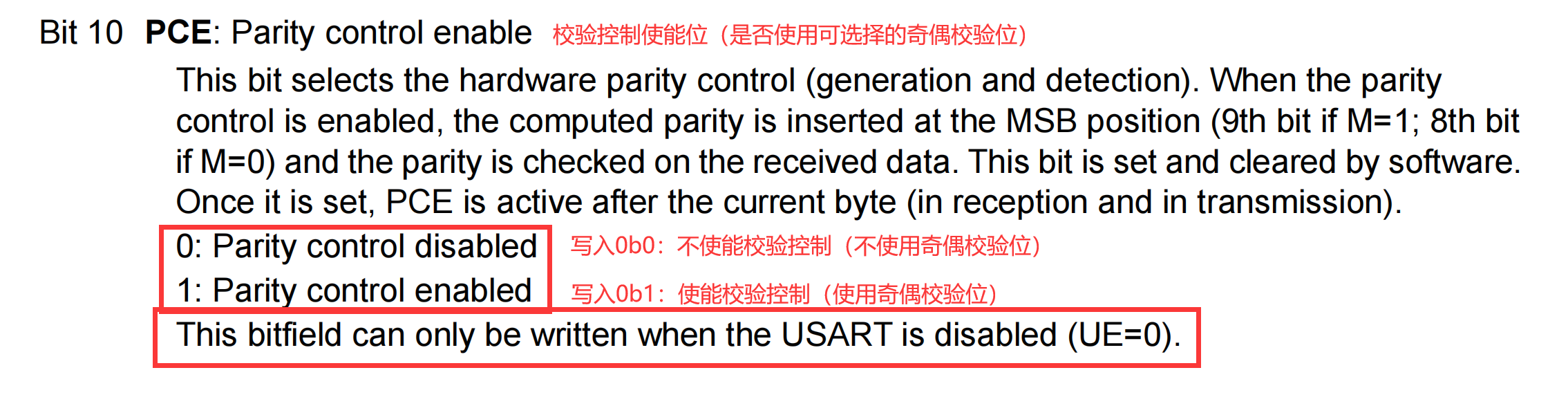

3.设置奇偶校验位 - USART_CR1[10:9]
4.设置停止位长度 - USART_CR2[13:12]
5.使能发送数据寄存器 - USART_CR1[TE]

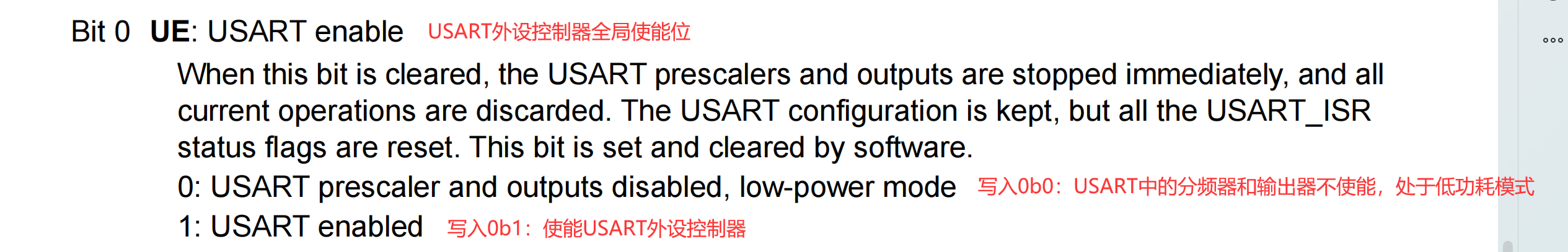

6.使能USART全局 - USART_CR1[UE]
7.可以开始发送数据
接收数据：
1.设置波特率 - USART_BRR
2.设置数据位长度 - USART_CR1[M]
3.设置奇偶校验位 - USART_CR1[10:9]
4.设置停止位长度 - USART_CR2[13:12]

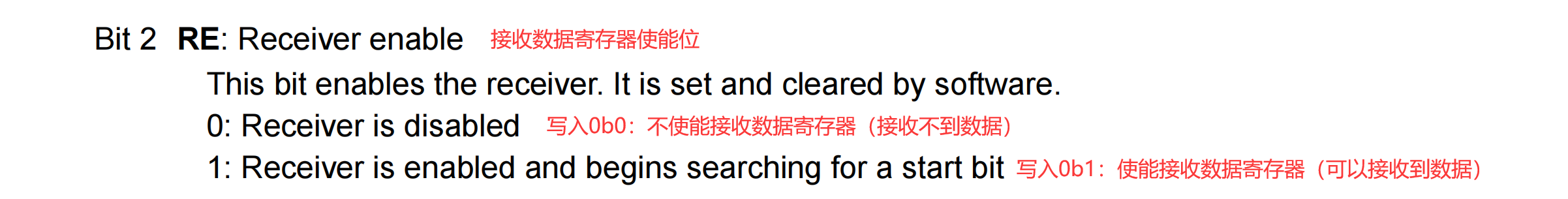

5.使能接收数据寄存器 - USART_CR1[RE]
6.使能USART全局 - USART_CR1[UE]
7.可以开始接收数据4、配置USART相关外设控制器

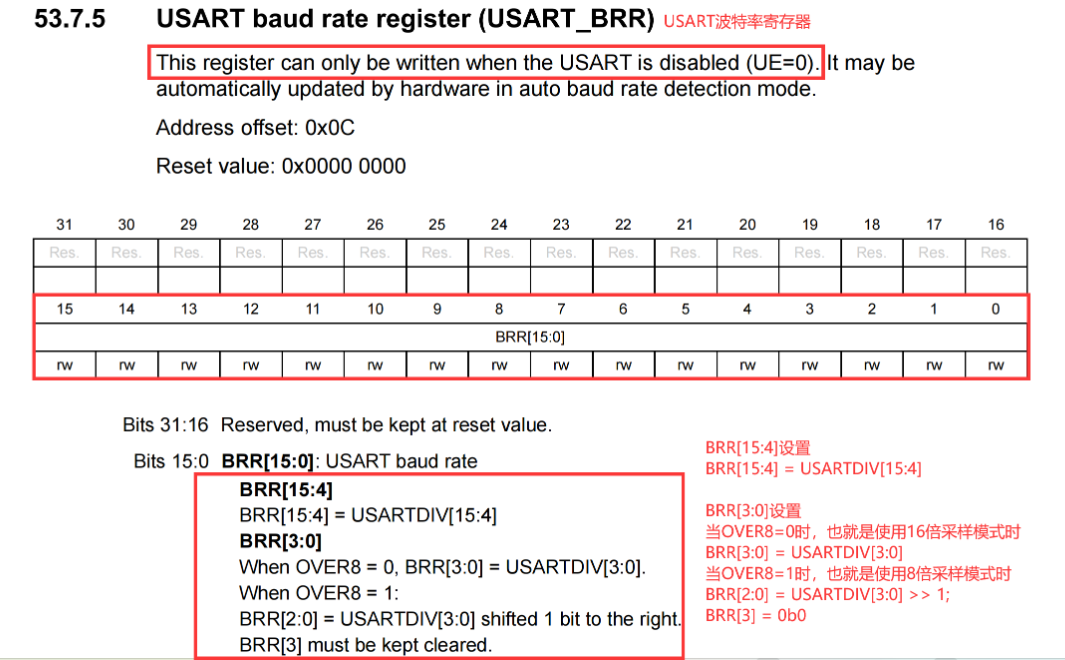

1）USART_BRR寄存器

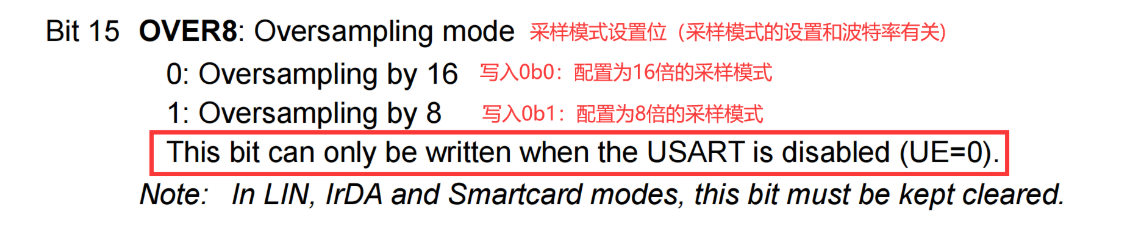

当OVER8=0时，也就是使用16倍采样模式时
BRR[15:0] = USARTDIV[15:0]
当OVER8=1时，也就是使用8倍采样模式时
BRR[15:4] = USARTDIV[15:4];

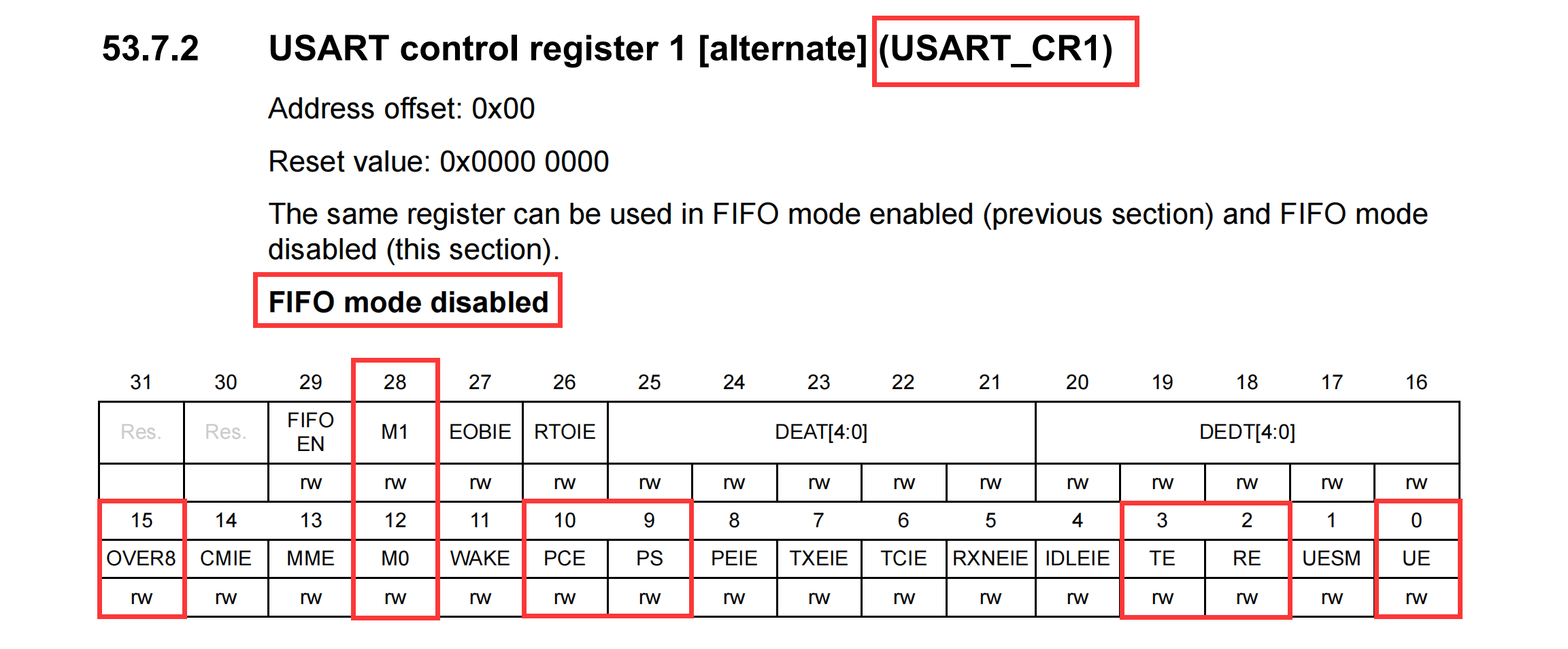

BRR[3:0] = USARTDIV[3:0] >> 1;2）USART_CR1寄存器
