STL库——AVL树

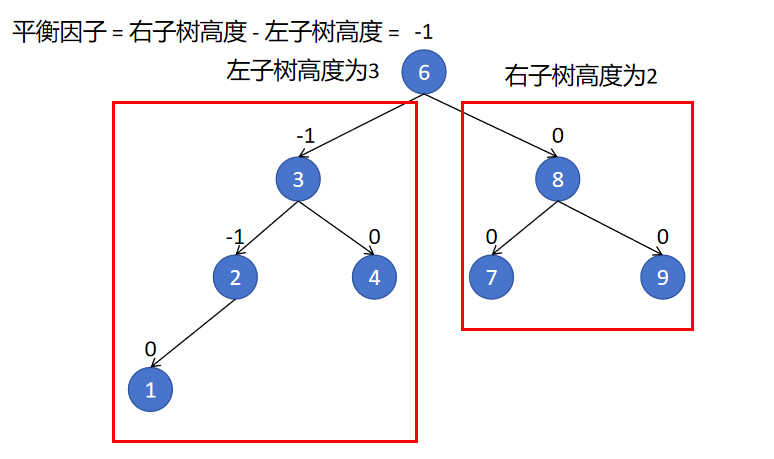

AVL 树的实现在这里我们引入一个平衡因子（balance factor）的概念，每一个结点都有一个平衡因子，任何结点的平衡因子等于右子树的高度减去左子树的高度，也就是说任何结点的平衡因子等于 0/1/-1，AVL 树并不是必须要平衡因子，但是有了平衡因子可以更方便我们去进行观察和控制树是否平衡，就像一个风向标一样。

我们让这个二叉树的高度差全部为 0 是最好的情况，但是确实没有办法实现的，如果我们只有 2、4 个结点等情况下，那高度差就不可能会是 0。

AVL 树整体结点数量和分布和完全二叉树类型，高度可以控制在 logN，那么增删查改的效率也可以控制在 O(logN)，相比二叉搜索树有了本质的提升。

二、AVL 树的实现

2.1、AVL 树的结构

我们 AVL 树的基本结构和二叉搜索树差不多，在构建结点时，我们可以引入 pair 模板，来减少变量，同时增加一个平衡因子变量。同时我们要在原本二叉搜索树的基础上，增加一个 parent 指针指向上一个结点，这是因为我们有平衡因子，在我们插入时要对平衡因子进行修改，所以如果不知道上一个结点就会很糟糕了。

cpp 复制代码

namespace zxl
{
	template <class K, class V>
	struct AVLTreeNode
	{
		pair<K, V> _kv;
		AVLTreeNode<K, V>* _left;
		AVLTreeNode<K, V>* _right;
		AVLTreeNode<K, V>* _parent;
		int _bf;    // 平衡因子

		AVLTreeNode(const pair<K, V>& kv)
			: _kv(kv),
			  _left(nullptr),
			  _right(nullptr),
			  _parent(nullptr),
			  _bf(0)
		{ }
	};

	template <class K, class V>
	class AVLTree
	{
		typedef AVLTreeNode<K, V> Node;
	public:

	private:
		Node* _root = nullptr;
	};
}

2.2、AVL 树的插入

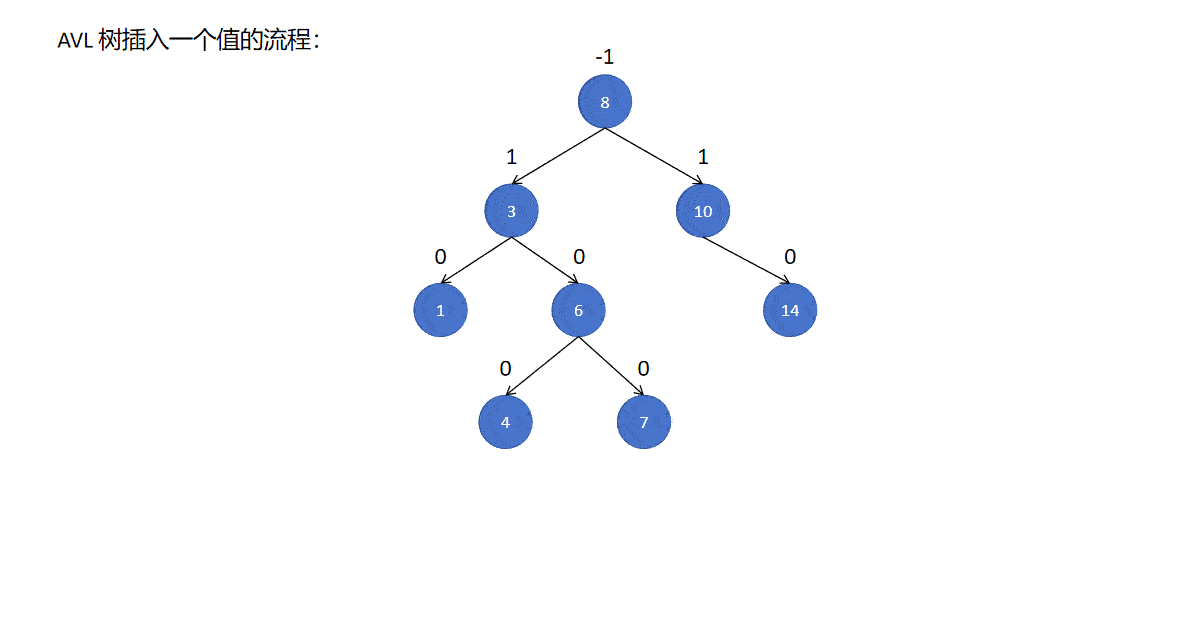

（1）AVL 树插入一个值的大概过程

插入一个值按二叉搜索树的规则进行插入。
新增结点后，只会影响祖先结点的高度，也就是可能会影响部分祖先结点的平衡因子，所以更新从新增结点 -> 根结点路径上的平衡因子，实际中最坏情况下要更新到根，有些情况更新到中间及可以停止了，具体情况我们下面再详细分析。
更新平衡因子过程中没有出现，则插入结束。
更新平衡因子过程中出现不平衡，对不平衡子树旋转，旋转本质调平衡的同时，本质降低了子树的高度，不会再影响上一层，所以插入结束。

（2）平衡因子更新

更新原则：

平衡因子 = 右子树高度 - 左子树高度（反过来也是可以的，逻辑是一样的）。
只有子树高度变化才会影响当前结点的平衡因子。

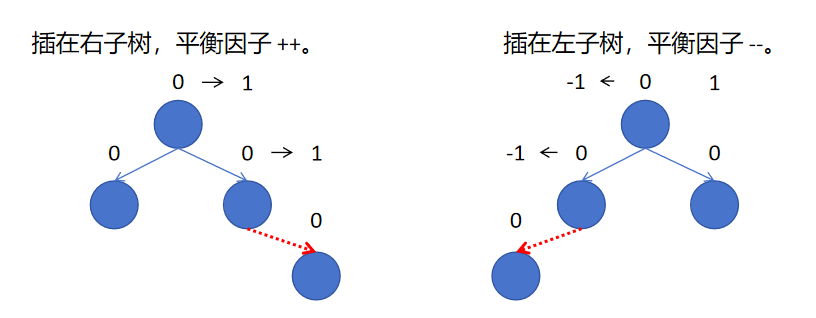

插入结点会增加高度，所以新增结点在 parent 的右子树，parent 的平衡因子 ++，新增结点在 parent 的左子树，parent 平衡因子 --。

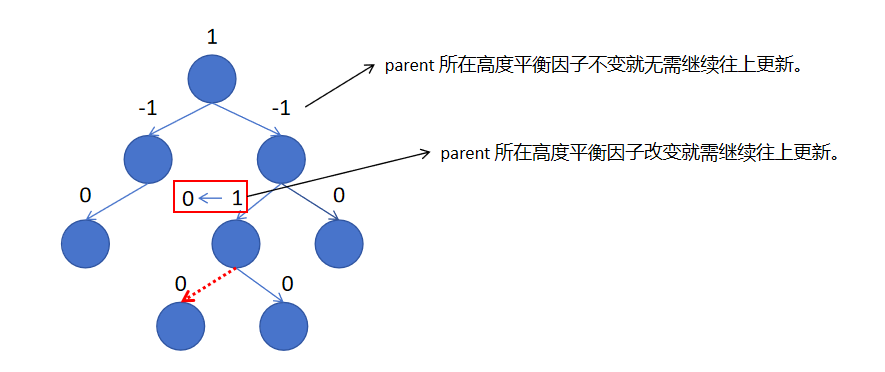

parent 所在子树的高度是否变化决定了是否会继续往上更新。

更新停止条件：

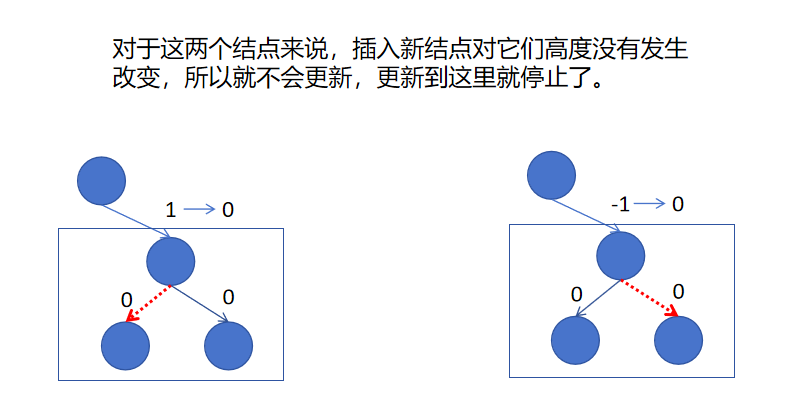

更新后 parent 的平衡因子等于 0，更新中 parent 的平衡因子变化为 -1 -> 0 或 1 -> 0，说明更新前 parent 子树一边高一边低，新增的结点插入在低的那边，插入后 parent 所在子树高度不变，不会影响 parent 的父亲结点的平衡因子，更新结束。

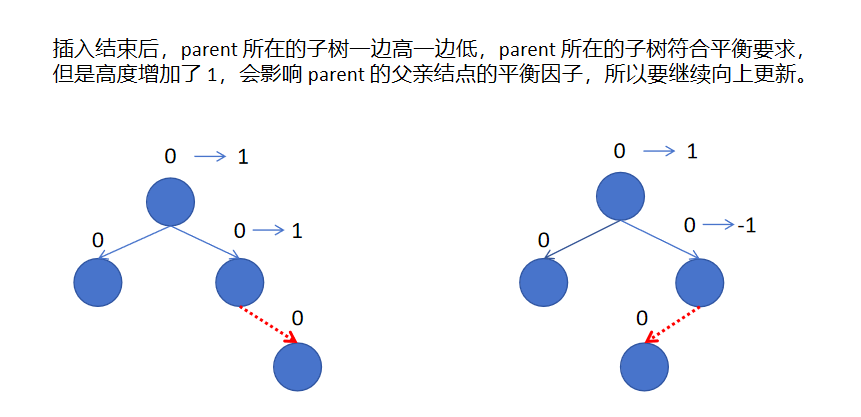

更新后 parent 的平衡因子等于 1 或 -1，更新前更新中 parent 的平衡因子变化为 0 -> 1 或 0 ->-1，说明更新前 parent 子树两边一样高，新增的插入结束后，parent 所在的子树一边高一边低，parent 所在的子树符合平衡要求，但是高度增加了 1，会影响 parent 的父亲结点的平衡因子，所以要继续向上更新。

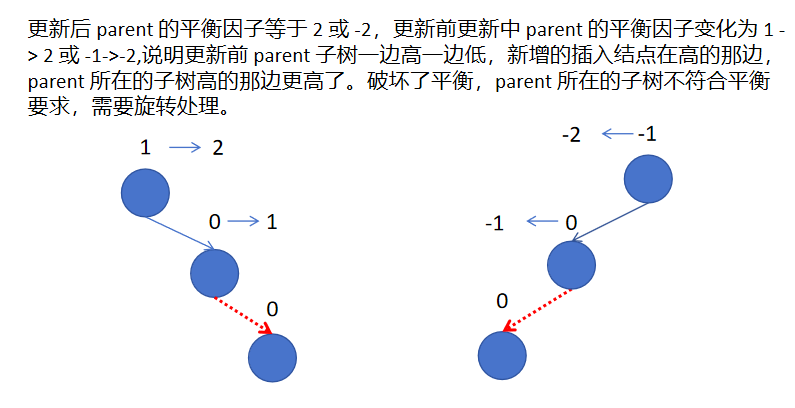

更新后 parent 的平衡因子等于 2 或 -2，更新前更新中 parent 的平衡因子变化为 1 -> 2 或 -1->-2,说明更新前 parent 子树一边高一边低，新增的插入结点在高的那边，parent 所在的子树高的那边更高了，破坏了平衡，parent 所在的子树不符合平衡要求，需要旋转处理，旋转的目标有两个：把 parent 子树旋转平衡；降低 parent 子树高度，恢复到插入结点以前的高度。所以旋转后也不需要继续往上更新，插入结束。

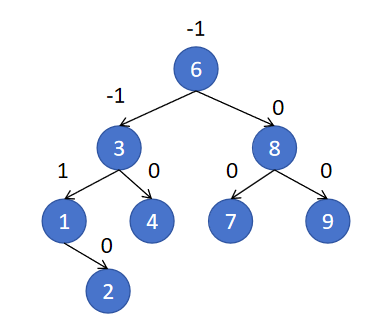

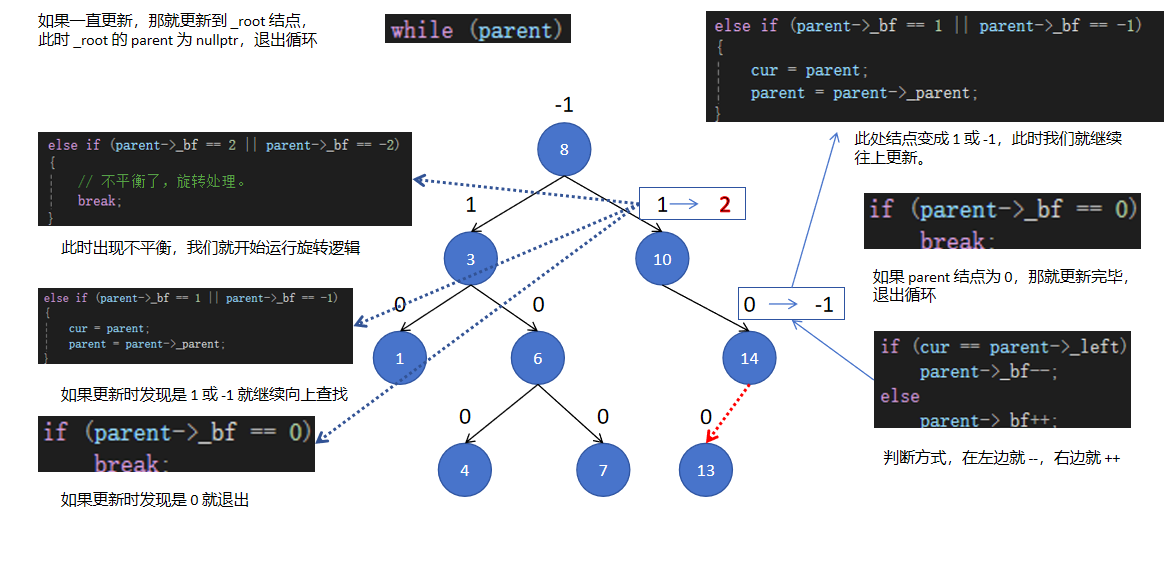

不断更新，更新到根，根的平衡因子是 1 或 -1 也停止了。

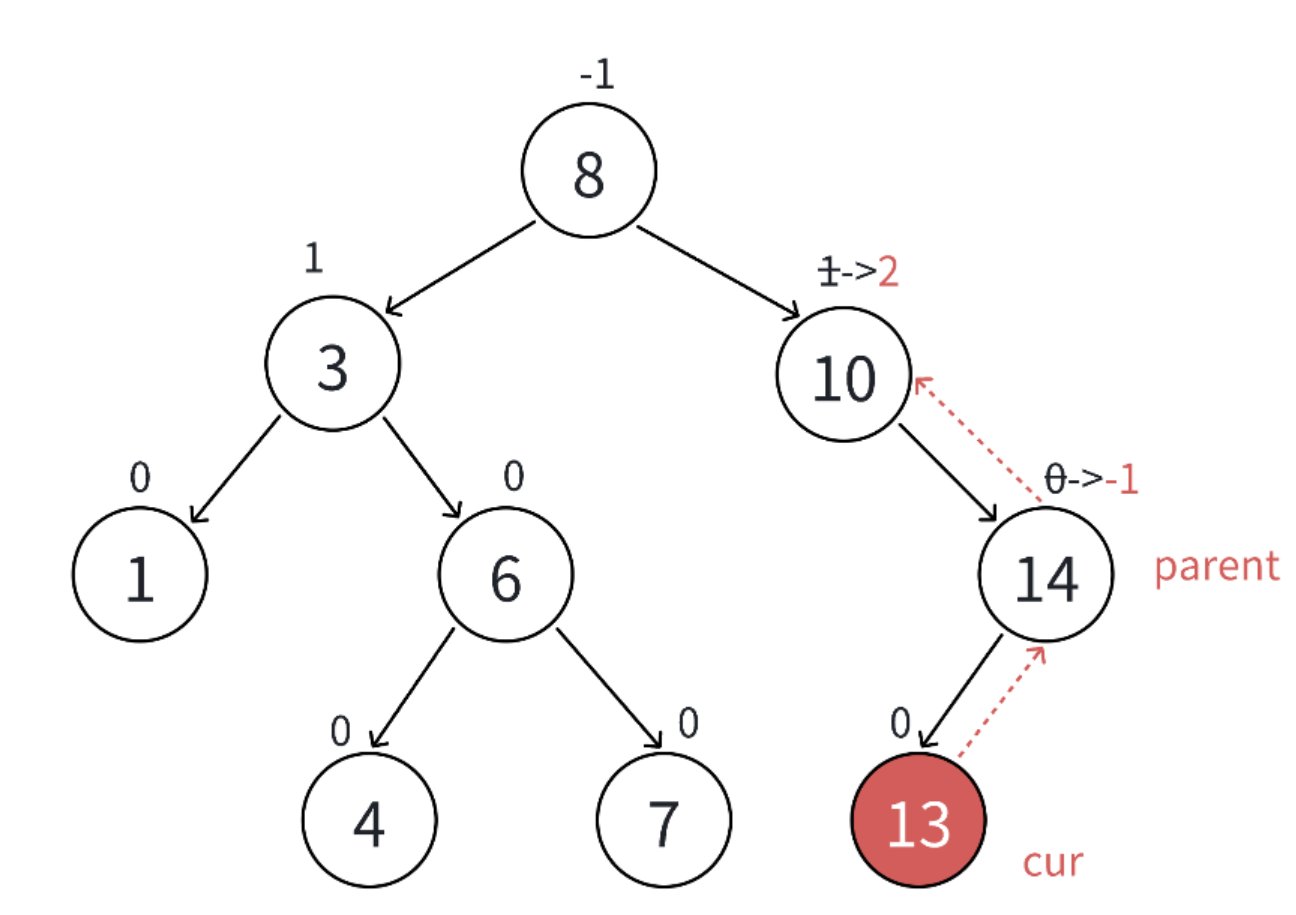

更新到 10 结点，平衡因子为 2，10 所在的子树已经不平衡，需要旋转处理。

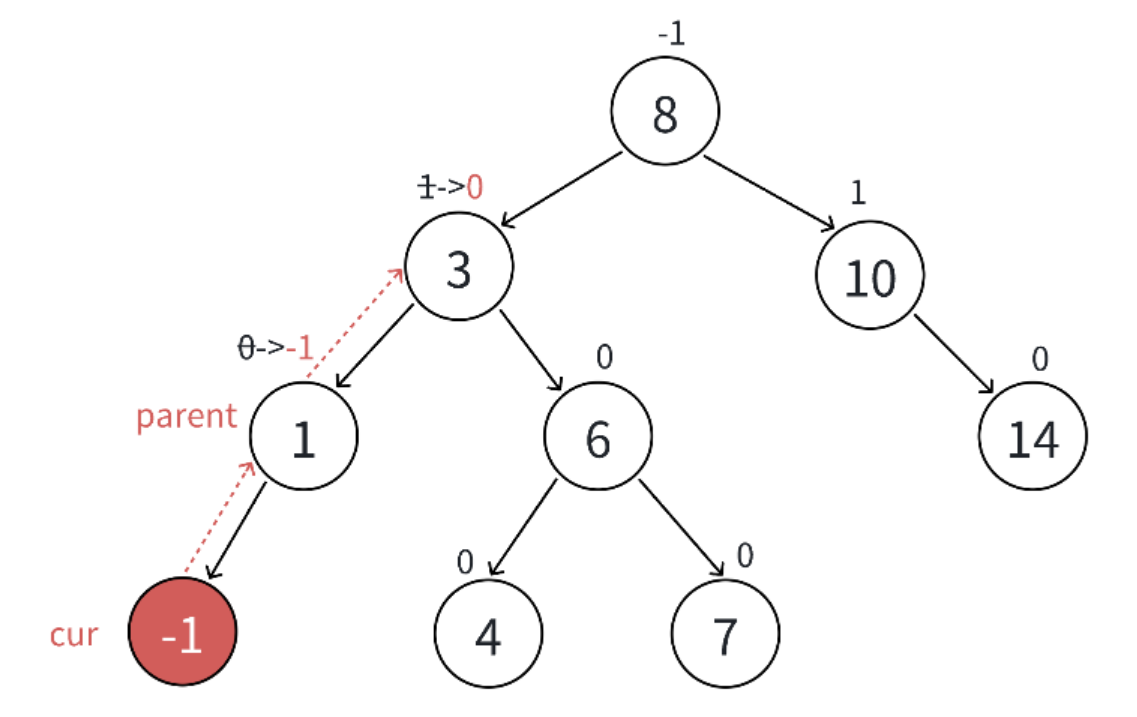

更新到中间结点，3 为根的子树高度不变，不会影响上一层，更新结束。

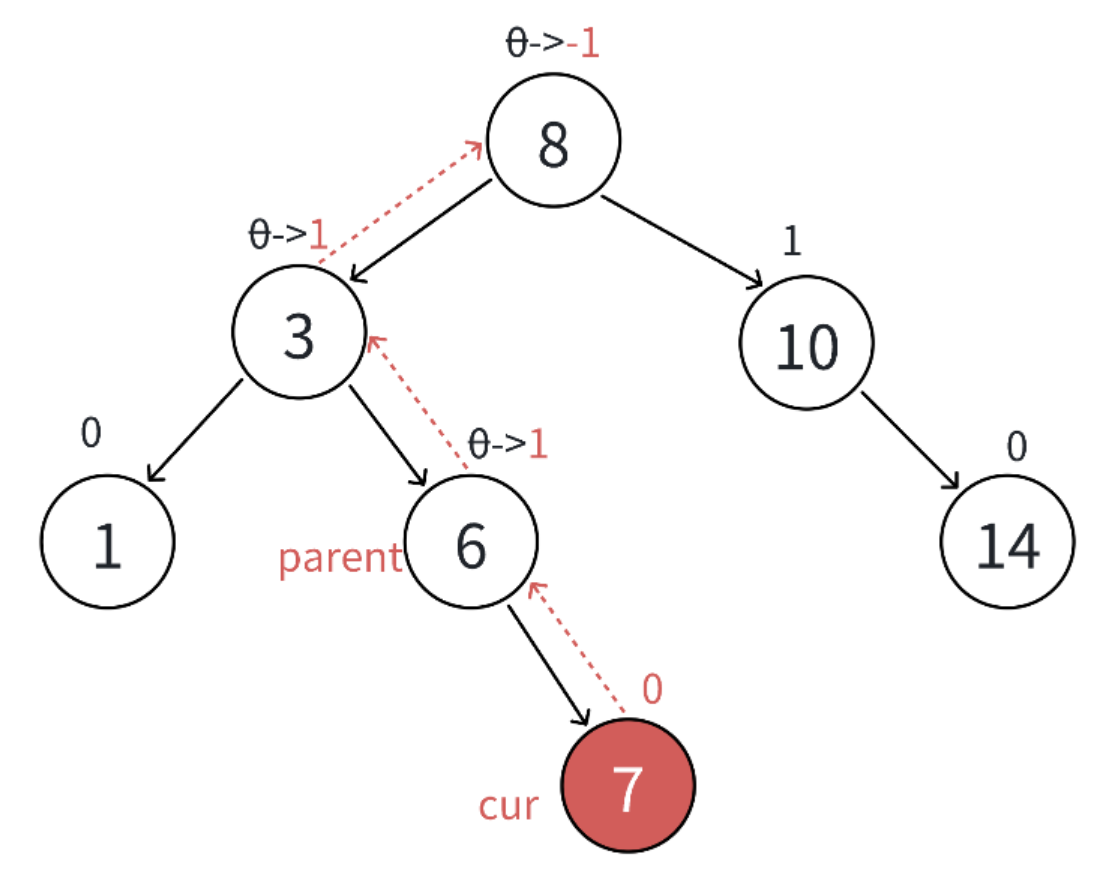

最坏更新到根停止。

（3）插入结点及更新平衡因子的代码实现

从上面我们可以总结出这么几点：

如果我们的 parent 结点从 -1 -> 0 或 1 -> 0，我们的平衡因子就可以结束更新。
如果我们的 parent 结点从 0 -> -1 或 0 -> 1，我们就得继续往上更新，一直更新到我们的 parent 结点的平衡因子变成 0 或者更新到根结点时停止。
如果我们的 parent 结点从 -1 -> -2 或 1 -> 2，我们此时平衡因子出现问题，开始旋转操作，所以我们不可能出现从 -2 -> -1 或 2 -> 1。因为平衡因子为 2 或 -2 时就不平衡了。
如果是在 parent 右边插入的值平衡因子 ++，左边插入的值平衡因子 --。

这就是我们更新平衡因子的全部操作。

cpp 复制代码

bool insert(const pair<K, V>& kv)
{
	if (_root == nullptr)
	{
		_root = new Node(kv);
		return true;
	}

	Node* cur = _root;
	Node* parent = nullptr;

	while (cur)
	{
		if (cur->_kv.first < kv.first)
		{
			parent = cur;
			cur = cur->_right;
		}
		else if (cur->_kv.first > kv.first)
		{
			parent = cur;
			cur = cur->_left;
		}
		else
		{
			return false;
		}
	}

	cur = new Node(kv);
	if (parent->_kv.first < kv.first)
	{
		parent->_right = cur;

	}
	else
	{
		parent->_left = cur;
	}
	cur->_parent = parent;

	while (parent)
	{
		if (cur == parent->_left)
			parent->_bf--;
		else
			parent->_bf++;
		if (parent->_bf == 0)
			break;
		else if (parent->_bf == 1 || parent->_bf == -1)
		{
			cur = parent;
			parent = parent->_parent;
		}
		else if (parent->_bf == 2 || parent->_bf == -2)
		{
			// 不平衡了，旋转处理。
			break;
		}
		else
		{
			assert(false);
		}
	}
	return true;
}

2.3、旋转

（1）旋转的原则

保持搜索树的规则。
让旋转的树从不满足变平衡，其次降低旋转树的高度。

（2）右单旋

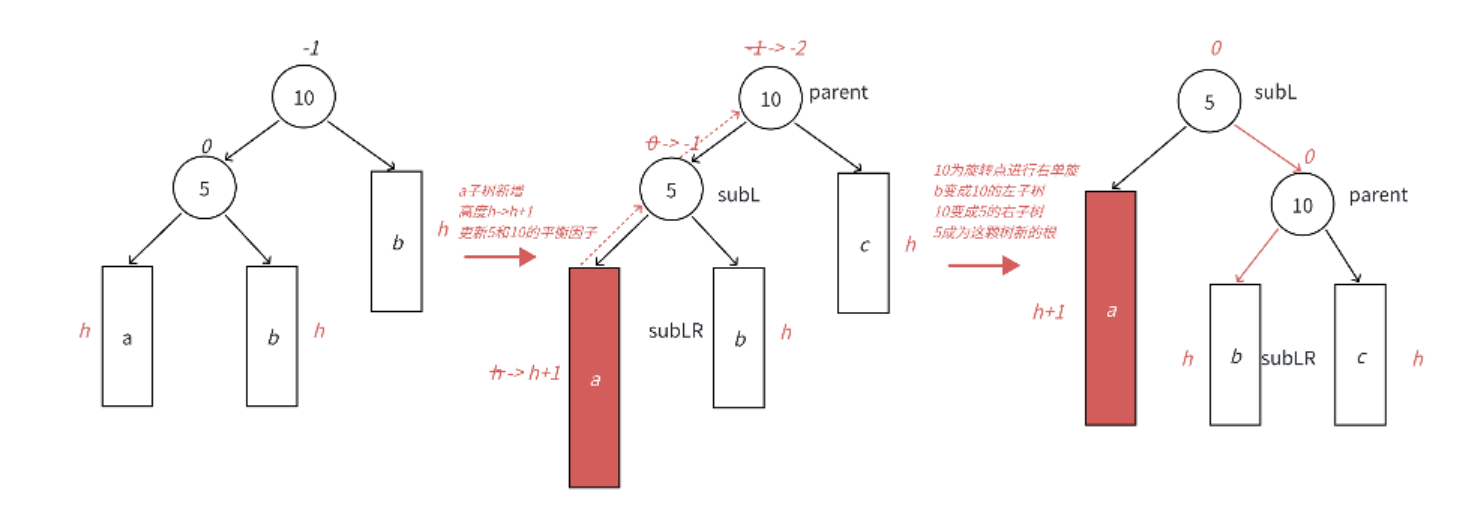

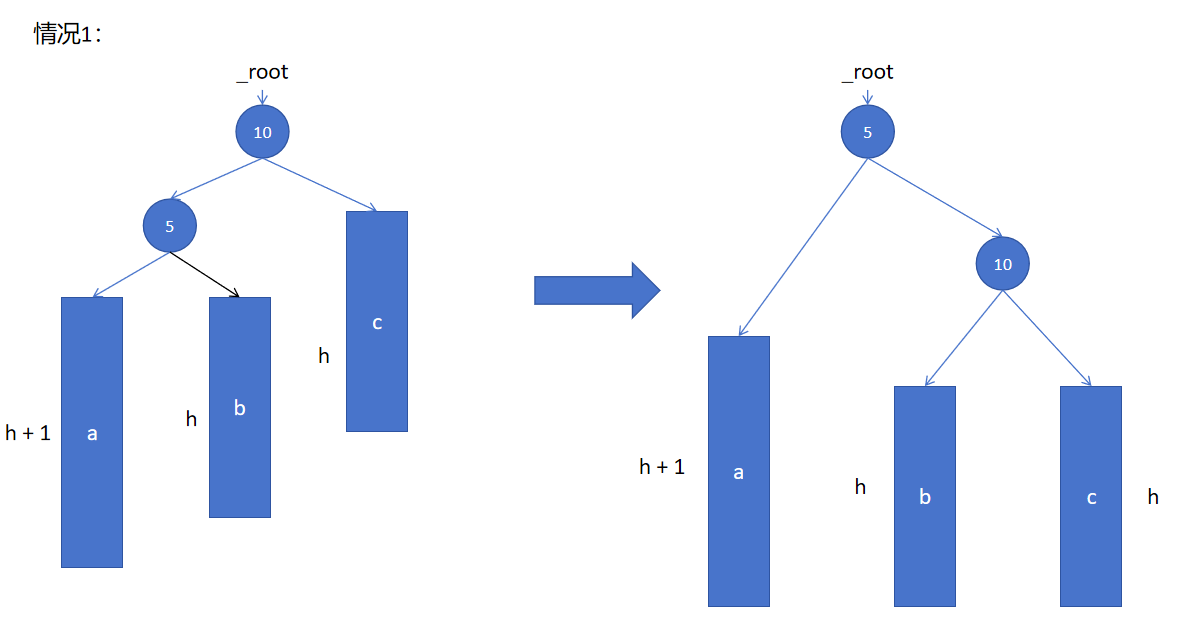

如图展示的是 10 为根的树，有 a/b/c 抽象为三棵高度为 h 的子树（h >= 0），a/b/c 均符合 AVL 树的要求。10 可能是整棵树的根，也可能是一个整棵树中局部的子树的根。这里 a/b/c 是高度为 h 的子树，是一种概括抽象的表示，它代表了所有右单旋的场景。

我们通过上面的抽象出来的旋转方式来解释说明我们该如何旋转。

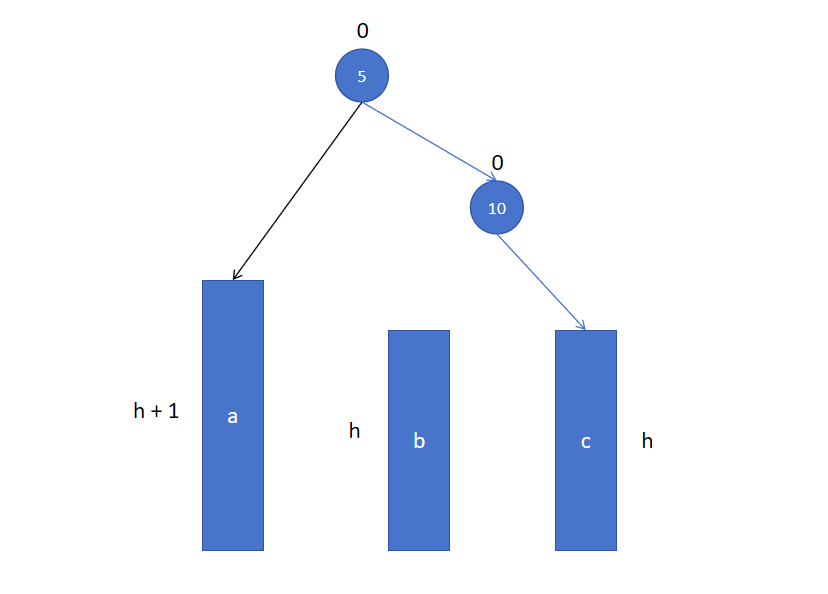

它的旋转方式其实也不复杂，我们可以让 5 变成这个树的根，此时我们原本的根就会变成新的根 5 的右子树 10，这样做就会使得我们原来旧根的右子树高度从 h -> h + 1，此时我们就会使得我们新的根的平衡因子变成了 0。

但是有细心的人就会注意到了，我们原本 5 的 left 和 right 分别指向 a 和 b，但是这个时候 5 的right 指向了 10 了，那 b 的数据不就没有了嘛，的确如此，所以我们在让 5 的指针发生改变时，我们应该先让 10 的 left 指向 b，再让 5 的 right 指向 10。这样做就可以实现我们的旋转了，而且我们平衡因子也平衡了。

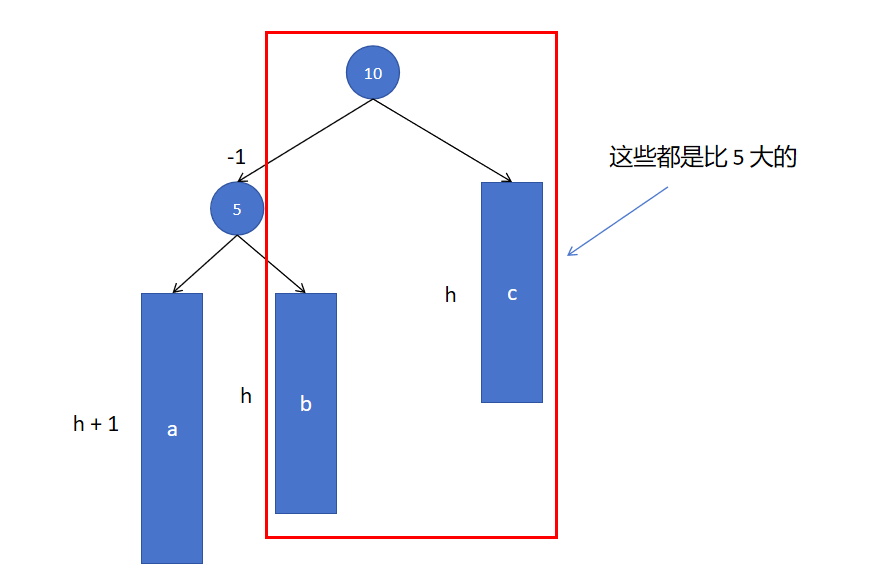

那我们的搜索树的规则会不会出现因为随便指而出现问题呢？其实是不会的，这里改变了可能会影响树结构的两个指针，一个是 5 结点 right -> 10；一个是 10 结点 left -> b。原本 10 的左子树都是比 10 小的值，而 5 的右子树都是比 5 大的值。此时如果我们想要把 5 变成一个新的根，就是要把左子树都变成比 5 小的值，而右子树都变成比 5 大的值。

刚好符合这种情况，所以我们的旋转是符合我们的搜索树的规则的。其实我们可以想象就是把 10 摁下去，把 5 提起来。

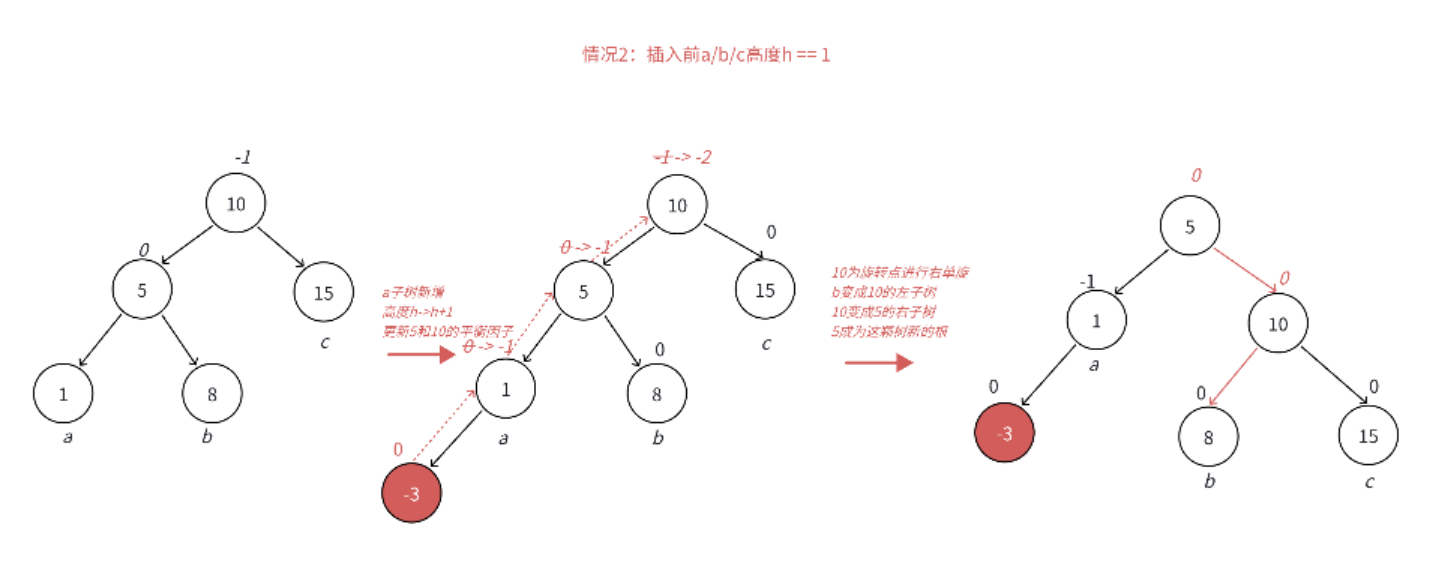

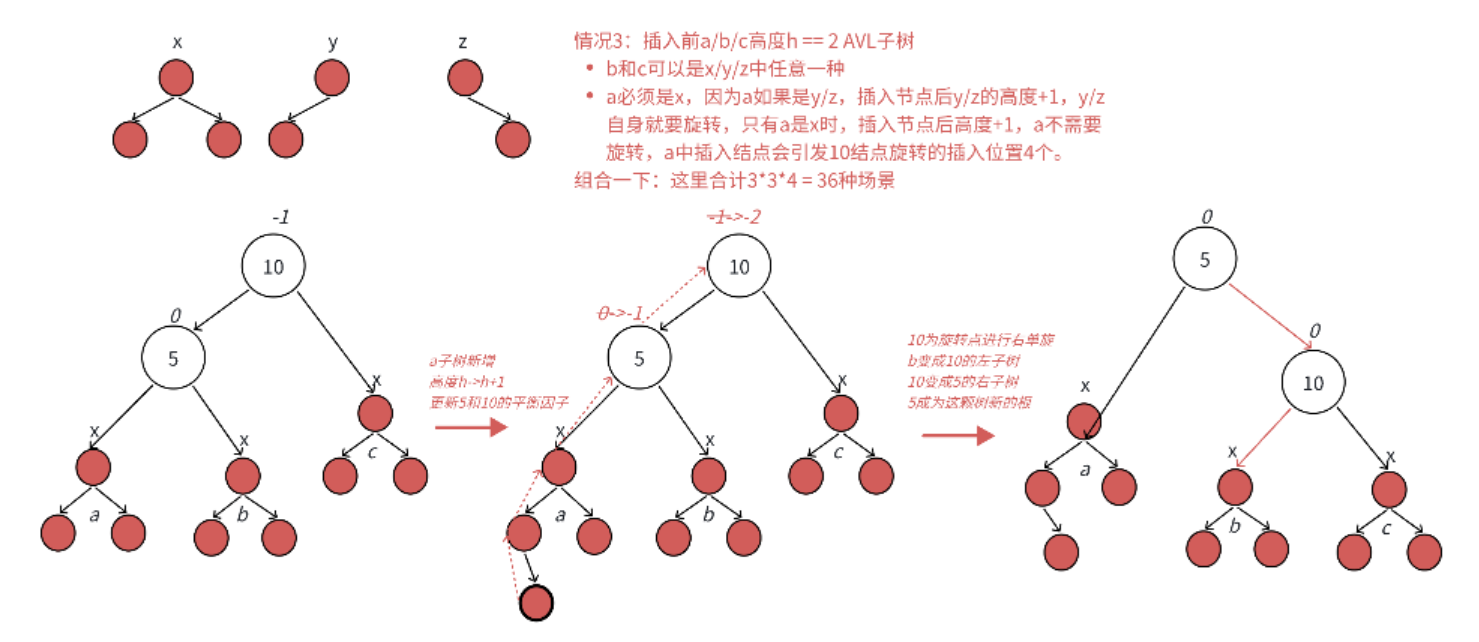

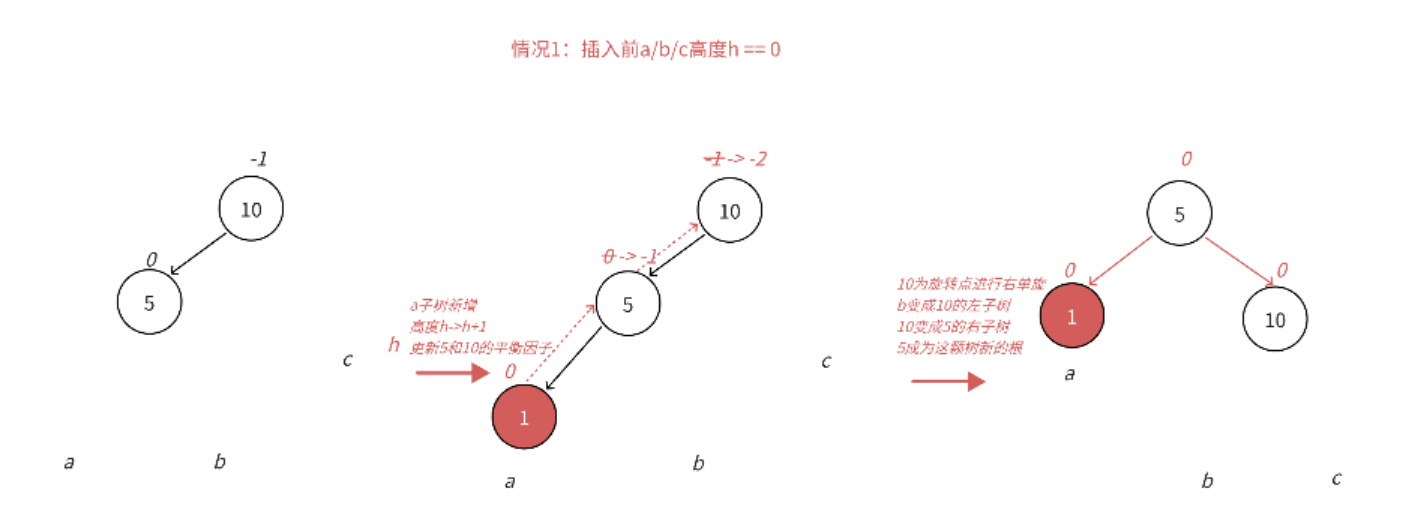

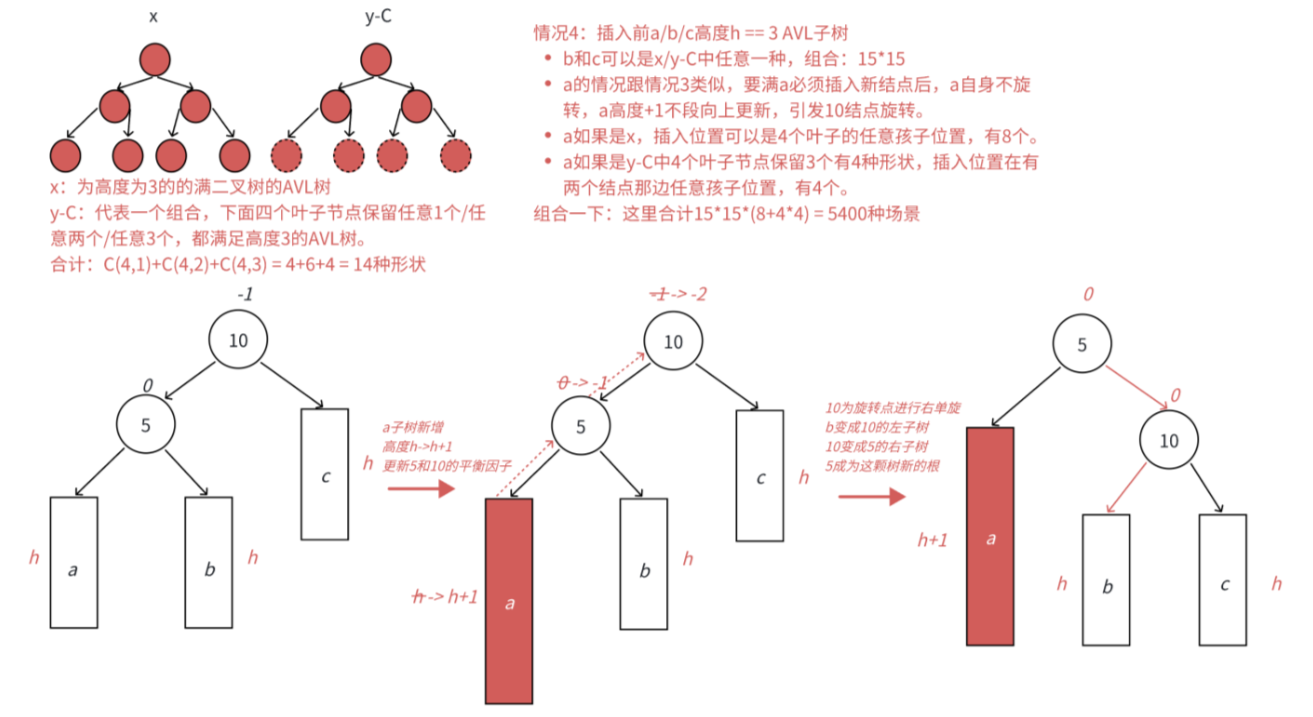

实际右单旋具体形态有很多种。

此时我们来尝试使用代码来实现我们的右旋操作：

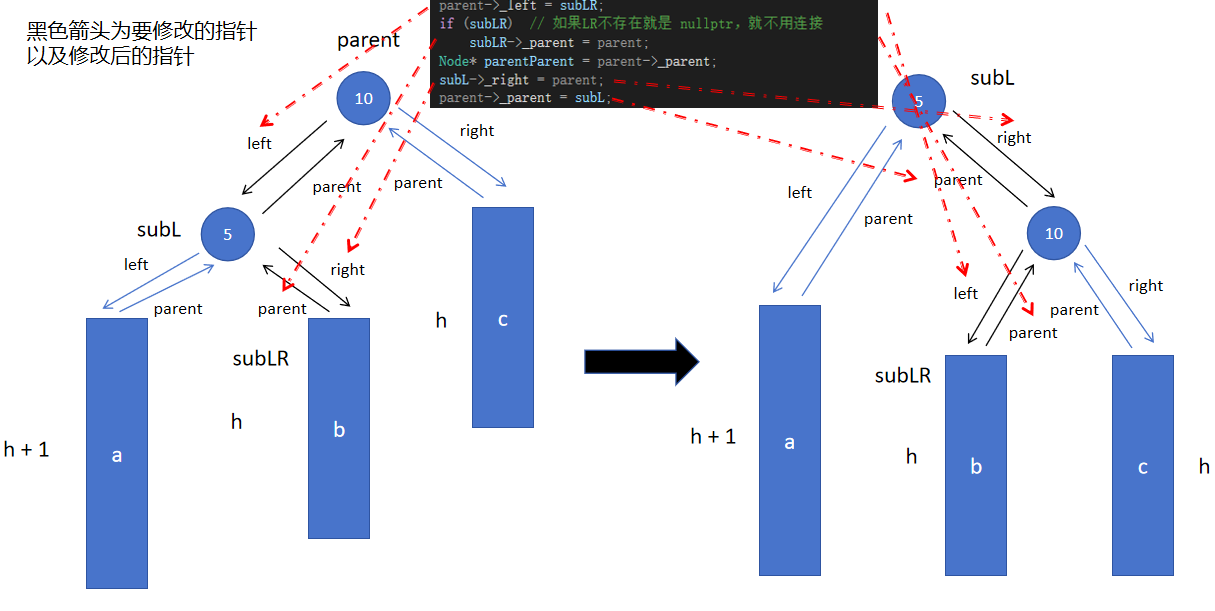

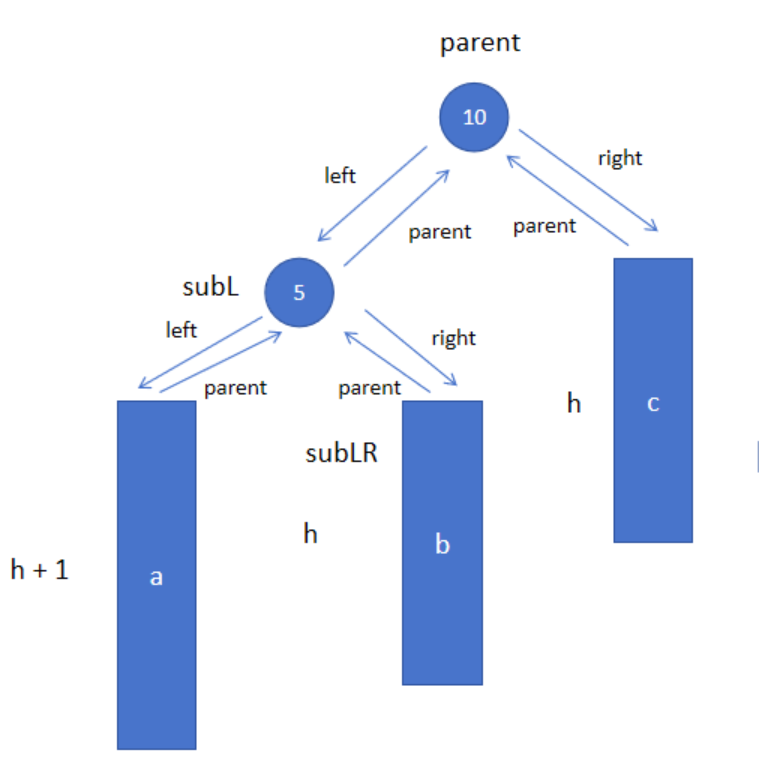

我们利用这个图来看看我们该这么实现。

由于我们主要是修改 5 结点和 10 结点和 b 结点，所以我们可以用两个变量保存下来 5 结点和 b 结点，10结点就是参数 parent。

cpp 复制代码

Node* subL = parent->_left;
Node* subLR = subL->_right;

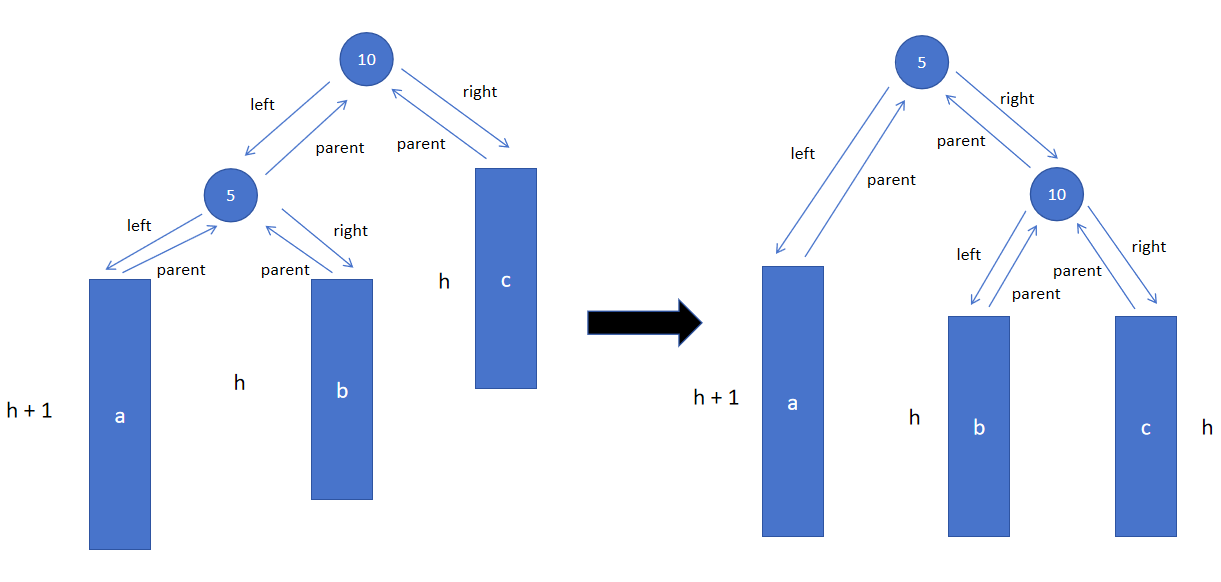

在修改时我们也要记住不单单是要修改孩子指针指向，还要修改父亲的。

cpp 复制代码

parent->_left = subLR;
if (subLR)  // 如果LR不存在就是 nullptr，就不用连接
	subLR->_parent = parent;
Node* parentParent = parent->_parent;
subL->_right = parent;
parent->_parent = subL;

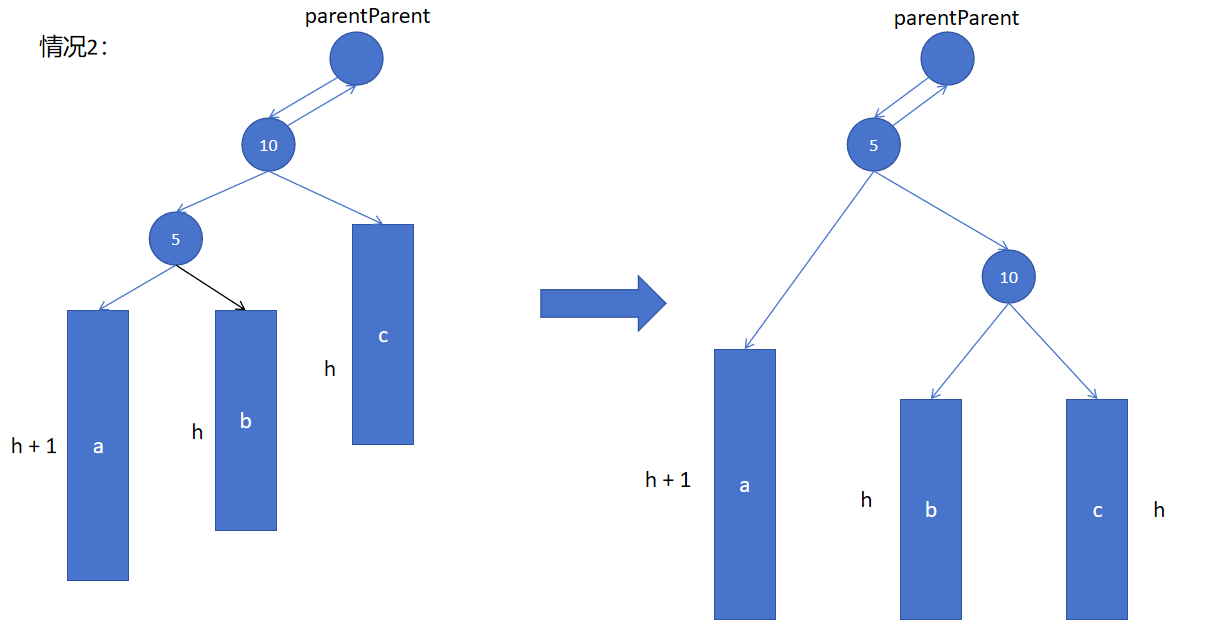

此时我们在把这个局部的子树和整树做衔接，后修改平衡因子即可。

cpp 复制代码

if (parentParent == nullptr)
{
	_root = subL;
	subL->_parent = nullptr;
}

cpp 复制代码

if (parent == parentParent->_left)
{
		parentParent->_left = subL;
}

cpp 复制代码

else
{
    parentParent->_right = subL;
}

最终让 subL 的 parent 指针和 parentParent 连接，然后更新平衡因子即可完成。

cpp 复制代码

subL->_parent = parentParent;
parent->_bf = subL->_bf = 0;

全部代码：

cpp 复制代码

void RotateR(Node* parent)
{
	Node* subL = parent->_left;
	Node* subLR = subL->_right;
	// 需要注意除了要修改孩⼦指针指向，还是修改⽗亲
	parent->_left = subLR;
	if (subLR)  // 如果LR不存在就是 nullptr，就不用连接
		subLR->_parent = parent;
	Node* parentParent = parent->_parent;
	subL->_right = parent;
	parent->_parent = subL;
	// parent有可能是整棵树的根，也可能是局部的⼦树
	// 如果是整棵树的根，要修改_root
	// 如果是局部的指针要跟上⼀层链接
	if (parentParent == nullptr)
	{
		_root = subL;
		subL->_parent = nullptr;
	}
	else
	{
		if (parent == parentParent->_left)
		{
			parentParent->_left = subL;
		}
		else
		{
			parentParent->_right = subL;
		}
		subL->_parent = parentParent;
	}
	parent->_bf = subL->_bf = 0;
}

（3）左单旋

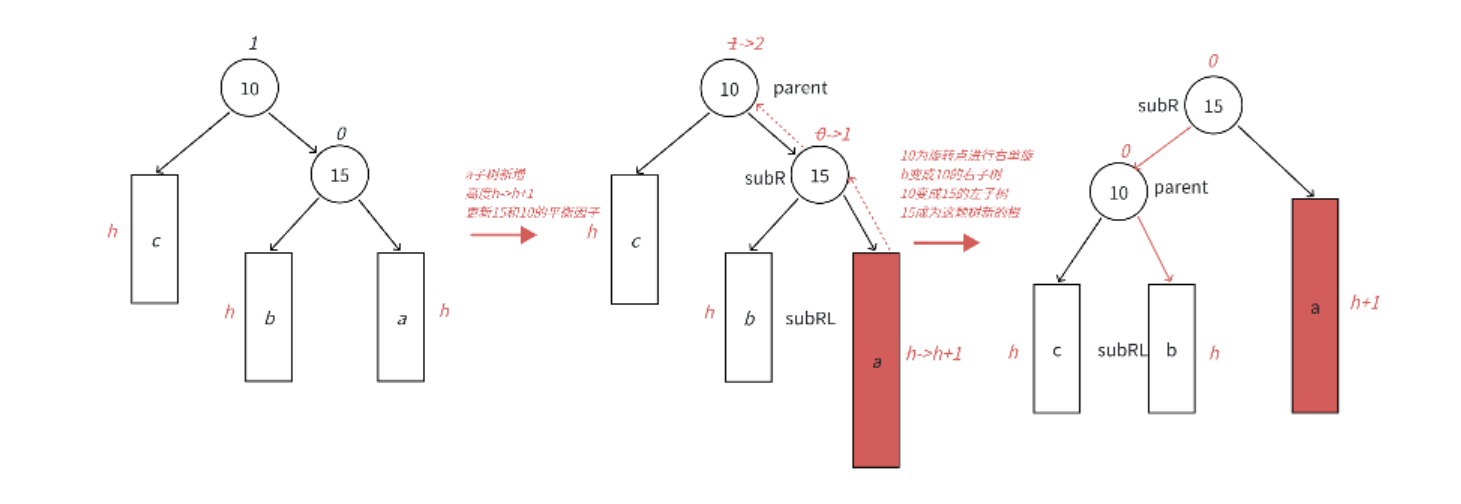

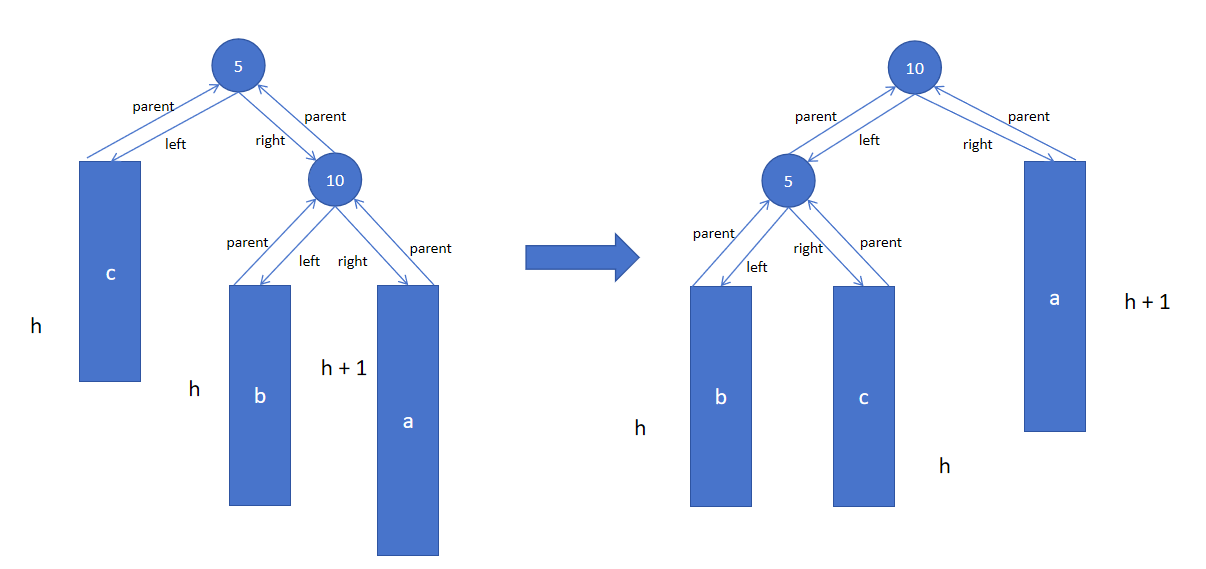

我们讲完了右单旋，左单旋就十分简单了，如图展示的是 10 为根的树，有 a/b/c 抽象为三棵高度为 h 的子树（h >= 0），a/b/c 均符合 AVL 树的要求。10 可能是整棵树的根，也可能是一个整棵树中局部的子树的根。这里 a/b/c 是高度为 h 的子树，是一种概括抽象的表示，它代表了所有左单旋的场景。

实际左单旋具体形态有很多种，和右单旋差不多，这里就不过多赘述。

我们可以参照以上的图，自己尝试实现左旋，和右旋的逻辑是一模一样的。

全部代码：

cpp 复制代码

void RotateL(Node* parent)
{
	Node* subR = parent->_right;
	Node* subRL = subR->_left;
	parent->_right = subRL;
	if (subRL)
		subRL->_parent = parent;
	Node* parentParent = parent->_parent;
	subR->_left = parent;
	parent->_parent = subR;
	if (parentParent == nullptr)
	{
		_root = subR;
		subR->_parent = nullptr;
	}
	else
	{
		if (parent == parentParent->_left)
		{
			parentParent->_left = subR;
		}
		else
		{
			parentParent->_right = subR;
		}
		subR->_parent = parentParent;
	}
	parent->_bf = subR->_bf = 0;
}

（4）左右双旋

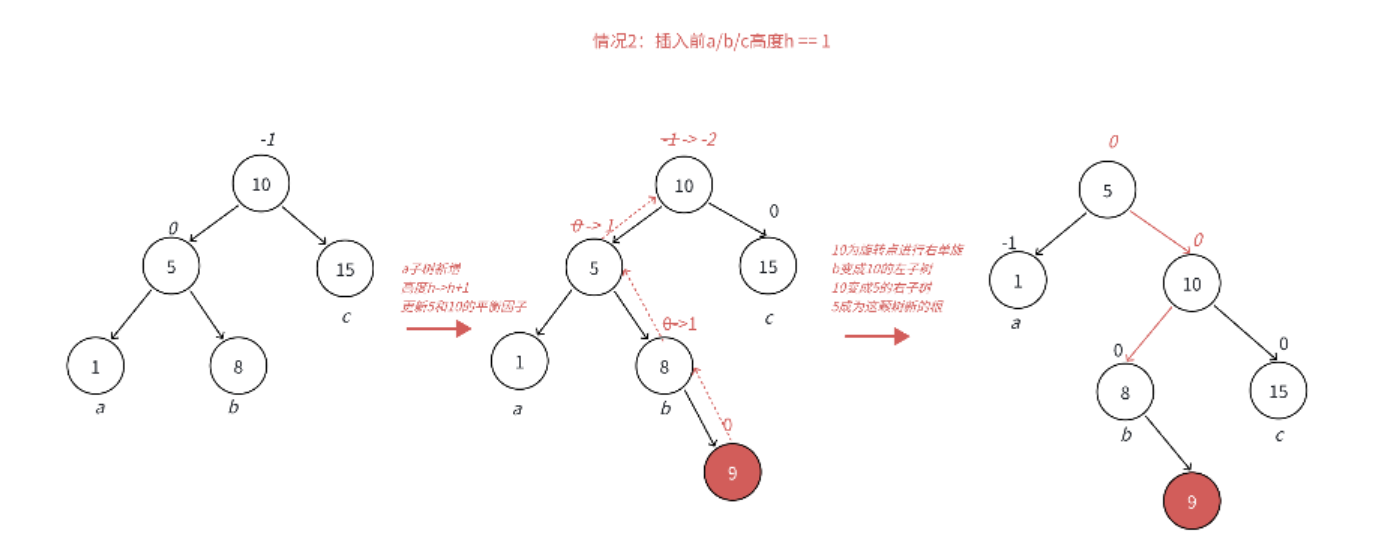

通过下面两张图可以看到，左边高时，如果插入位置不是在 a 子树，而是插入在 b 子树，b 子树的高度从 h 变成 h + 1，引发旋转，右单旋无法解决问题，右单旋后，我们的树依旧不平衡。右单旋解决的纯粹的左边高，但是插入在 b 子树中，10 为根的子树不再是单纯的左边高，对于 10 是左边高，但是对于 5 是右边高，需要用两次旋转才能解决，以 5 为旋转点进行一个左单旋，以 10 为旋转点进行一个右单旋，这棵树就平衡了。

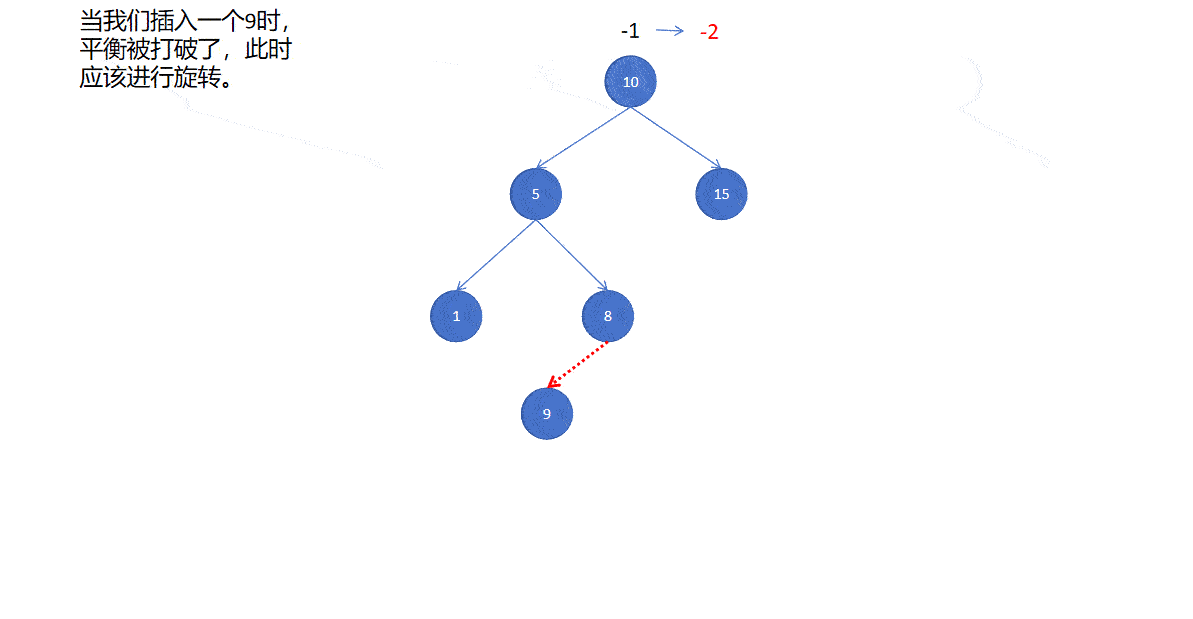

在上面的两个图中我们就可以看出来，我们如果只是单旋是没有办法实现平衡的，想要平衡必须双旋，我们第一次单旋会把我们不单纯是一边高的子树变成一边高的子树，此时就变成了上面单旋的场景，我们在进行一次单旋即可实现平衡了，我们可以看看下面动画演示。

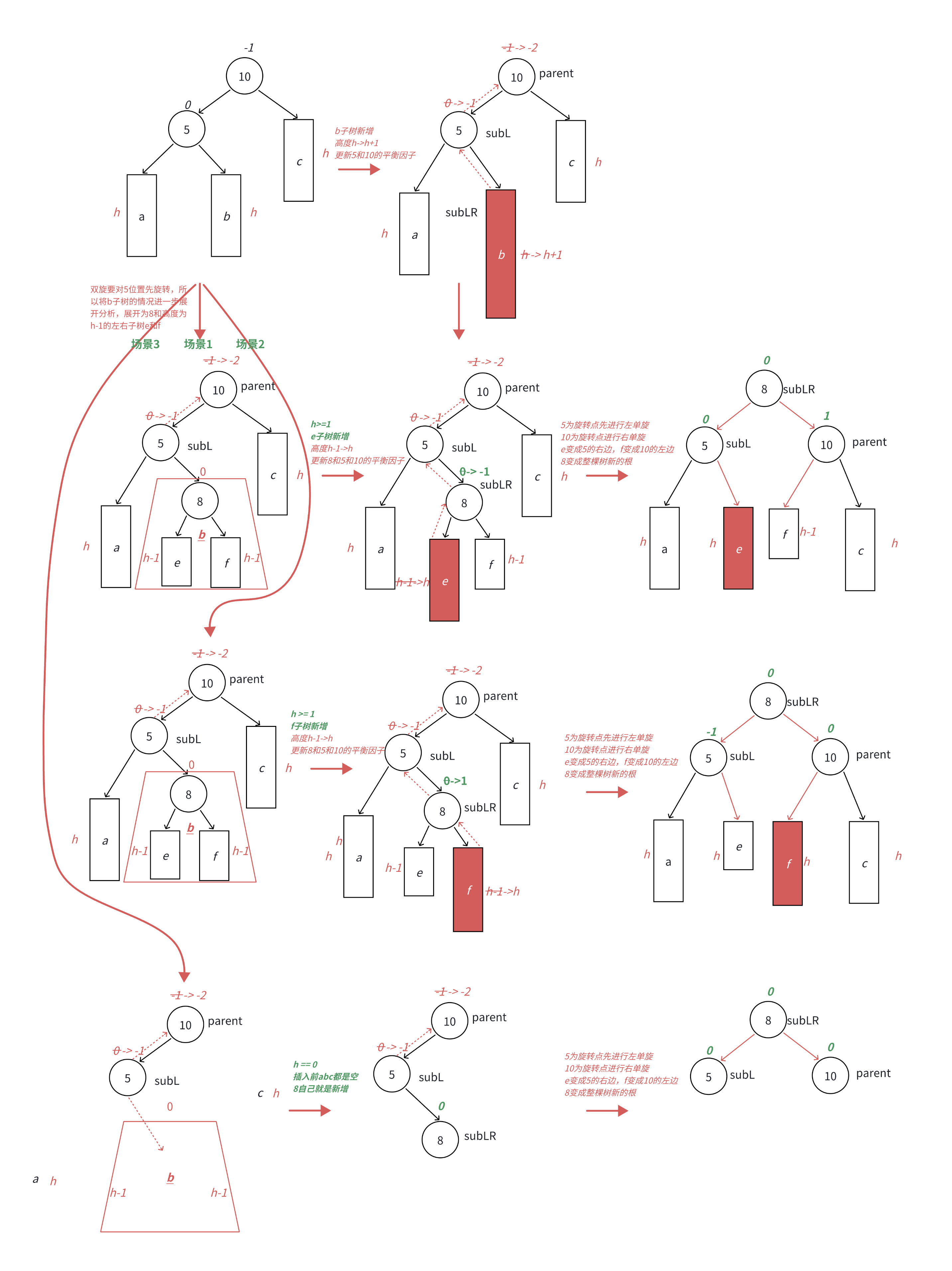

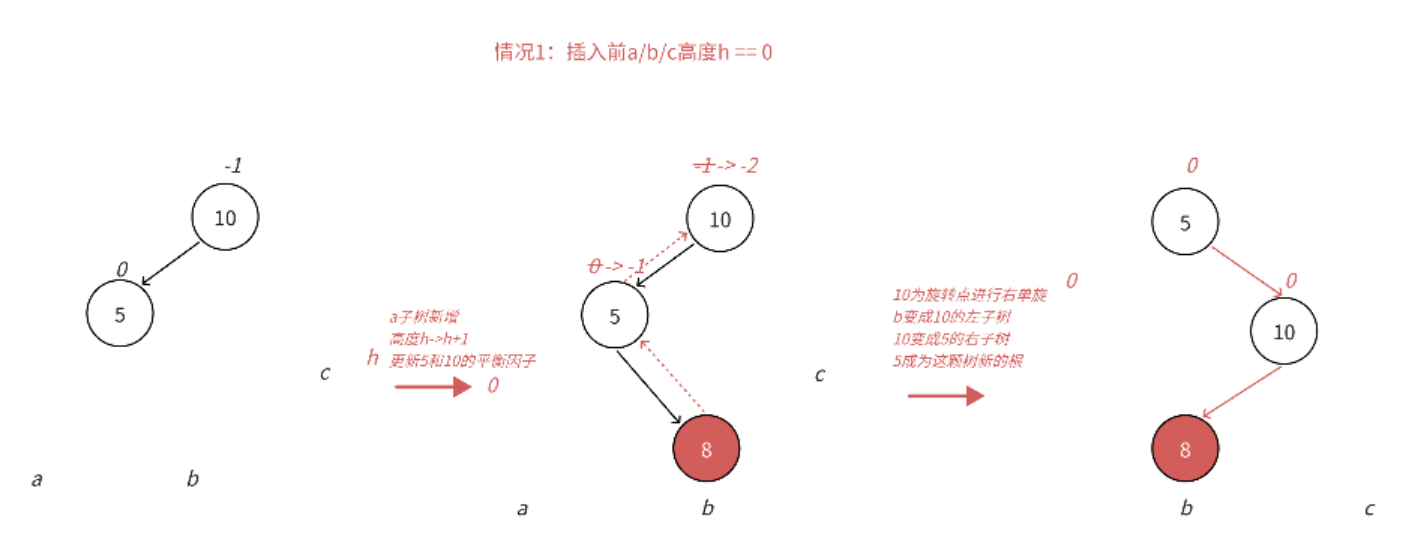

这两个图分别为左右双旋中 h == 0 和 h == 1 的具体场景，下面我们将 a/b/c 子树抽象为高度 h 的 AVL 子树进行分析，另外我们需要把 b 子树的细节进一步展开为 8 和左子树高度为 h - 1 的 e 和 f 子树，因为我们要对 b 的父亲 5 为旋转点进行左单旋，左单旋需要动 b 树中的左子树。b 子树中新结点的位置不同，平衡因子更新的细节也不同，通过观察 8 的平衡因子不同，这里我们要分三个场景讨论。

场景1：h >= 1 时，新增结点插入在 e 子树，e 子树高度从 h - 1 变为 h 并不断更新 8 -> 5 -> 10 平衡因子。引发旋转，其中 8 的平衡因子为 -1，旋转后 8 和 5 平衡因子为 0，10 平衡因子为 1。

场景2：h >= 1 时，新增结点插入在 f 子树上，f 子树高度从 h - 1 变为 h 并不断更新 8 -> 5 -> 10 平衡因子，引发旋转，其中 8 的平衡因子为 1，旋转后 8 和 10 平衡因子为 0，5 平衡因子为 -1。

场景3：h == 0 时，a/b/c 都是空树，b 自己就是一个新增结点，不断更新 5 -> 10 平衡因子，引发旋转，其中 8 的平衡因子为 0，旋转后 8 和 10 和 5 平衡因子均为 0。

我们这三种情况的平衡因子都是不相同的，大家要理解记忆。

代码：

cpp 复制代码

void RotateLR(Node* parent)
{
	Node* subL = parent->_left;
	Node* subLR = subL->_right;
	int bf = subLR->_bf;
	RotateL(parent->_left);
	RotateR(parent);
	if (bf == 0)
	{
		subL->_bf = 0;
		subLR->_bf = 0;
		parent->_bf = 0;
	}
	else if (bf == -1)
	{
		subL->_bf = 0;
		subLR->_bf = 0;
		parent->_bf = 1;
	}
	else if (bf == 1)
	{
		subL->_bf = -1;
		subLR->_bf = 0;
		parent->_bf = 0;
	}
	else
	{
		assert(false);
	}
}

（5）右左双旋

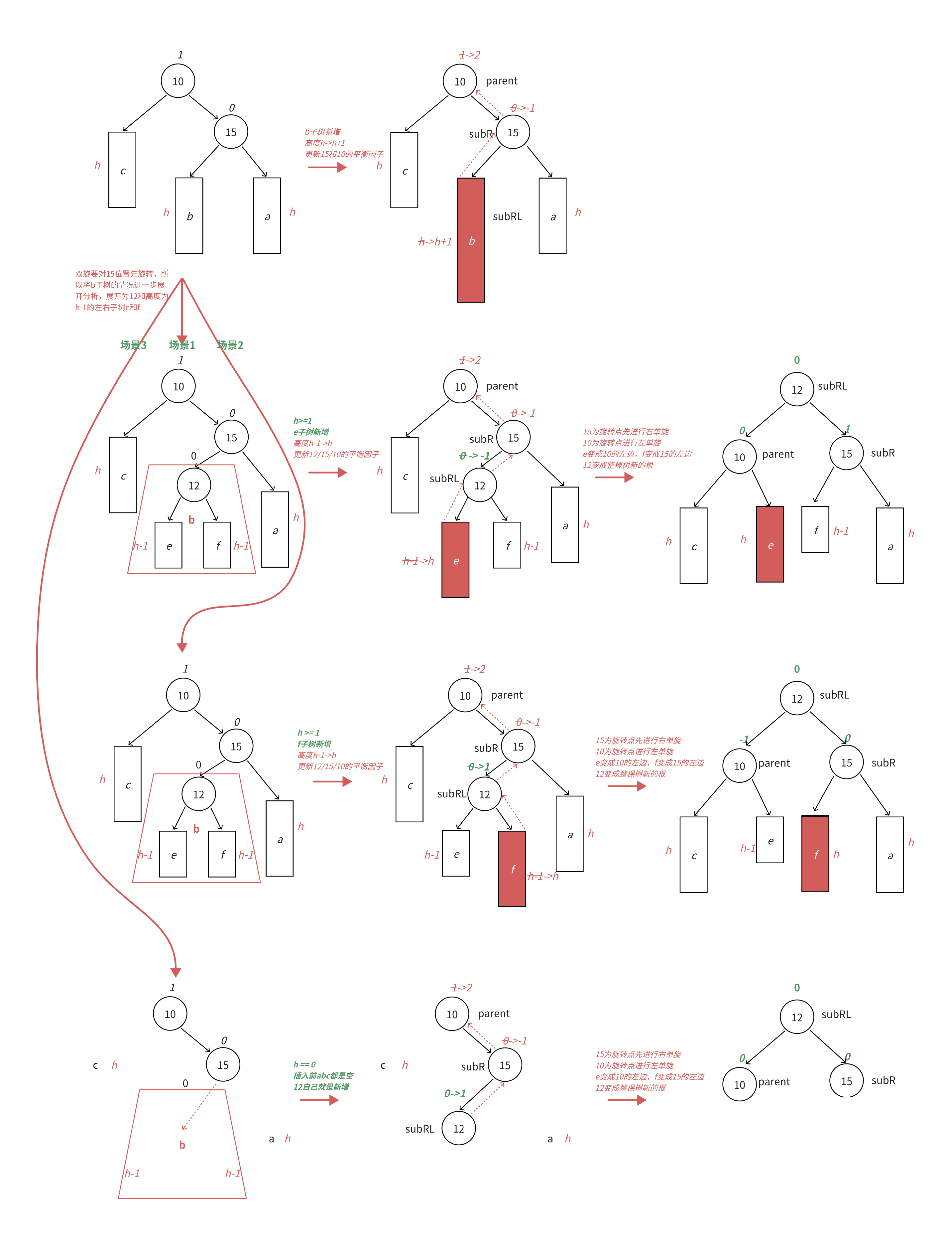

跟左右双旋类似，下面我们将 a/b/c 子树抽象为高度 h 的 AVL 子树进行分析，另外我们需要把 b 子树的细节进一步展开为 12 和左子树高度为 h - 1 的 e 和 f 子树，因为我们要对 b 的父亲 15 为旋转点进行右单旋，右单旋需要动 b 树中的右子树。b 子树中新结点的位置不同，平衡因子更新的细节也不同，通过观察 12 的平衡因子不同，这里我们要分三个场景讨论。

场景1：h >= 1 时，新增结点插入在 e 子树，e 子树高度从 h - 1 变为 h 并不断更新 12 -> 15 -> 10 平衡因子。引发旋转，其中 12 的平衡因子为 -1，旋转后 10 和 15 平衡因子为 0，15 平衡因子为 1。

场景2：h >= 1 时，新增结点插入在 f 子树上，f 子树高度从 h - 1 变为 h 并不断更新 12 -> 15 -> 10 平衡因子，引发旋转，其中 12 的平衡因子为 1，旋转后 15 和 12 平衡因子为 0，10 平衡因子为 -1。

场景3：h == 0 时，a/b/c 都是空树，b 自己就是一个新增结点，不断更新 15 -> 10 平衡因子，引发旋转，其中 12 的平衡因子为 0，旋转后 10 和 12 和 15 平衡因子均为 0。

代码：

cpp 复制代码

void RotateRL(Node* parent)
{
	Node* subR = parent->_right;
	Node* subRL = subR->_left;
	int bf = subRL->_bf;
	RotateR(parent->_right);
	RotateL(parent);
	if (bf == 0)
	{
		subR->_bf = 0;
		subRL->_bf = 0;
		parent->_bf = 0;
	}
	else if (bf == 1)
	{
		subR->_bf = 0;
		subRL->_bf = 0;
		parent->_bf = -1;
	}
	else if (bf == -1)
	{
		subR->_bf = 1;
		subRL->_bf = 0;
		parent->_bf = 0;
	}
	else
	{
		assert(false);
	}
}

以上便是我们处理平衡因子出现 2 的所有情况，此时我们应该对这些情况进行分类，什么情况应该调用左旋，什么应该调用右旋等。

|--------|--------|------|------|
| 父结点_bf | 子结点_bf | 旋转类型 | 调用函数 |
| 2 | 1 | L型 | 左单旋 |
| -2 | -1 | R型 | 右单旋 |
| -2 | 1 | LR型 | 左右双旋 |
| 2 | -1 | RL型 | 右左双旋 |

此时我们在插入中的平衡平衡因子的调用方式就是这样。

cpp 复制代码

if (parent->_bf == -2 && cur->_bf == -1)
{
    RotateR(parent);
}
else if (parent->_bf == 2 && cur->_bf == 1)
{
    RotateL(parent);
}
else if (parent->_bf == -2 && cur->_bf == 1)
{
    RotateLR(parent);
}
else if (parent->_bf == 2 && cur->_bf == -1)
{
    RotateRL(parent);
}
else
{
    assert(false);
}

break;

2.4、AVL 树查找

这个我们直接使用二叉搜索树的逻辑即可实现，由于已经进行了优化，所以我们的查找效率为 O(logN)。

cpp 复制代码

Node* Find(const K& key)
{
	Node* cur = _root;
	while (cur)
	{
		if (cur->_kv.first < key)
		{
			cur = cur->_right;
		}
		else if (cur->_kv.first > key)
		{
			cur = cur->_left;
		}
		else
		{
			return cur;
		}
	}
	return nullptr;
}

2.5、AVL 树平衡检测

我们可以利用我们的高度来进行检查我们的搜索树是否平衡。

cpp 复制代码

int _Height(Node* root)
{
	if (root == nullptr)
		return 0;
	int leftHeight = _Height(root->_left);
	int rightHeight = _Height(root->_right);
	return leftHeight > rightHeight ? leftHeight + 1 : rightHeight + 1;
}

当我们算出我们的高度时，我们直接就去计算我们左右子树的高度差是否不超过 1 即可。

cpp 复制代码

bool _IsBalanceTree(Node* root)
{
	// 空树也是AVL树
	if (nullptr == root)
		return true;
	// 计算pRoot结点的平衡因⼦：即pRoot左右⼦树的⾼度差
	int leftHeight = _Height(root->_left);
	int rightHeight = _Height(root->_right);
	int diff = rightHeight - leftHeight;
	// 如果计算出的平衡因⼦与pRoot的平衡因⼦不相等，或者
	// pRoot平衡因⼦的绝对值超过1，则⼀定不是AVL树
	if (abs(diff) >= 2)
	{
		cout << root->_kv.first << "⾼度差异常" << endl;
		return false;
	}
	if (root->_bf != diff)
	{
		cout << root->_kv.first << "平衡因⼦异常" << endl;
		return false;
	}
	// pRoot的左和右如果都是AVL树，则该树⼀定是AVL树
	return _IsBalanceTree(root->_left) && _IsBalanceTree(root->_right);
}

2.6、AVL 树的删除

AVL 树的删除比较困难，这里就不做讲解了。

总结

以上便是我们 AVL 树的实现啦，主要困难的地方就在于我们在刚学的时候对旋转方式不够熟练，等我们熟练掌握怎么去旋转时，AVL 树其实也不会太困难，所以大家可以多去画图感受我们的旋转方式。
