【花雕学编程】Arduino BLDC 之群体机器人协同探索

在基于 Arduino 平台与无刷直流电机（BLDC）驱动的群体机器人协同探索（Swarm Robotic Cooperative Exploration）系统中，多个低成本、低算力的智能体通过局部感知与简单通信规则，共同完成对未知环境的覆盖、建图或目标搜寻任务。尽管 Arduino 资源受限，但凭借其低功耗、高可靠性和模块化扩展能力，结合 BLDC 电机的高效动力输出，仍可构建具备实用价值的微型群体机器人系统。

一、主要特点

. 去中心化与自组织行为

群体机器人不依赖中央控制器，每个个体仅依据局部传感器信息（如红外、超声波、光强）和邻近机器人状态（通过短距通信）做出决策。

典型协同策略包括：

人工势场法：障碍物产生斥力，目标/队友产生引力；

领航-跟随模型：部分机器人作为"探索先锋"，其余自动保持队形；

覆盖算法（如 Lévy walk、随机游走 + 避碰）：最大化环境探索效率。

. Arduino 的轻量化嵌入式实现

利用 Arduino（如 Nano、Mega 或 ESP32）的实时性与低延迟中断响应，可高效执行：

传感器数据采集（每 10--50 ms 一次）；

简单状态机决策（如"探索 → 遇障 → 转向 → 广播位置"）；

通信协议解析（如 nRF24L01、LoRa、XBee 的轻量包）。

所有算法需采用整数运算、查表法或布尔逻辑，避免浮点与复杂矩阵操作。

. BLDC 电机赋能高机动性与续航

相较于传统有刷电机，BLDC 具有：

更高能效比（>85%），延长电池续航，适合长时间探索；

快速动态响应，支持频繁启停与方向切换；

低电磁噪声，减少对通信模块（如 2.4 GHz RF）的干扰。

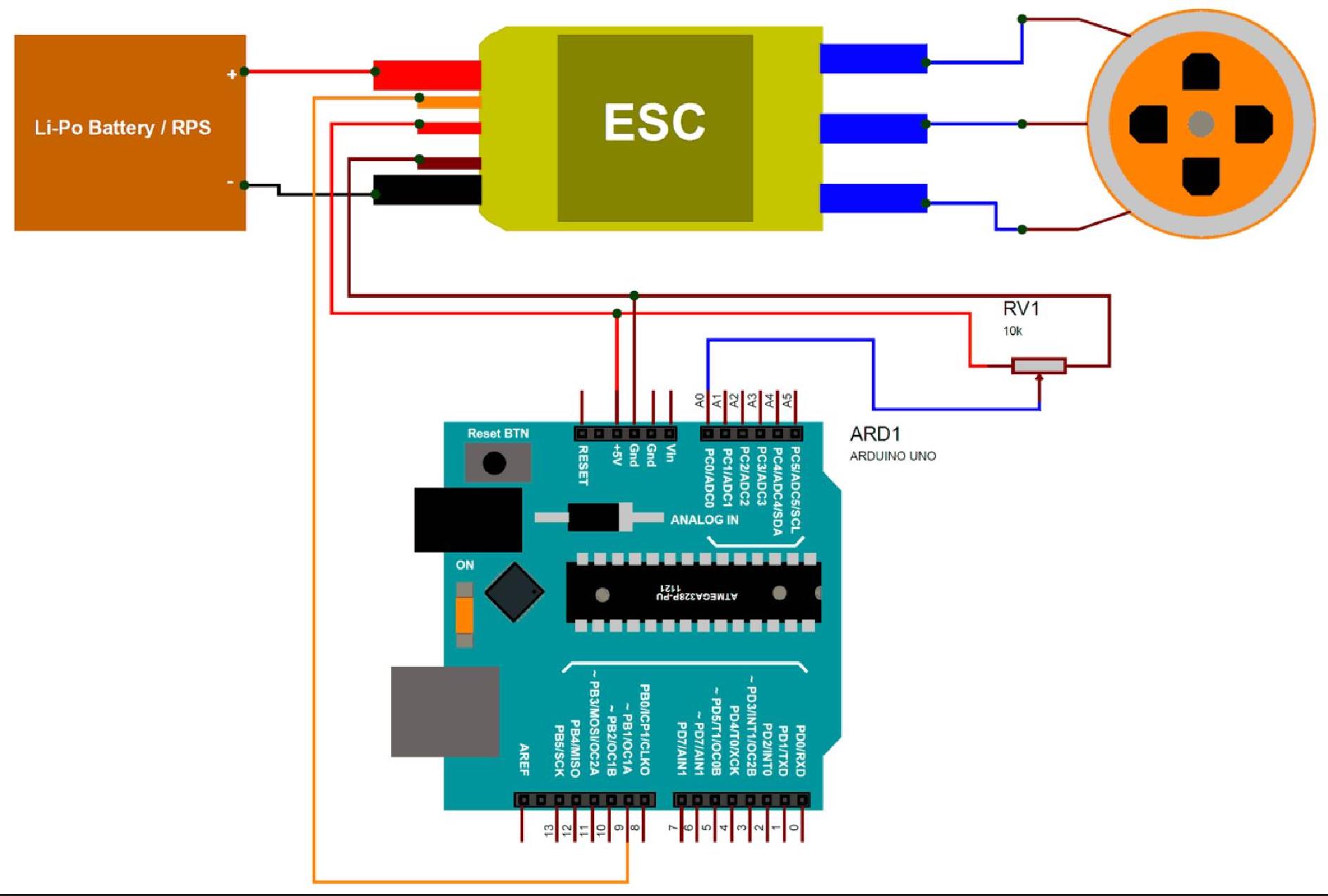

配合电子调速器（ESC）或 FOC 驱动器（如 SimpleFOC 库），可实现差速转向、原地旋转等灵活运动模式。

. 有限通信下的信息共享机制

受限于 Arduino 的通信带宽，群体间通常仅交换关键元数据，例如：

本地坐标（相对或绝对）；

探索状态（"已覆盖"/"发现目标"）；

障碍物标记（"前方 30 cm 有墙"）。

通信拓扑多为广播式或邻居对邻居（neighbor-to-neighbor），避免全局同步开销。

二、典型应用场景

. 灾害搜救与危险环境侦察

在地震废墟、核泄漏区域或火灾现场，部署数十台小型 Arduino-BLDC 机器人，通过协同覆盖快速定位幸存者或热源，降低人员风险。

. 农业智能巡检

在温室或果园中，群体机器人沿行间自主移动，协同完成土壤湿度、病虫害或果实成熟度的分布式感知，BLDC 电机适应潮湿、多尘环境。

. 室内仓储与物流盘点

多台小车在仓库中并行扫描 RFID 标签或二维码，通过协同路径规划避免碰撞，并动态分配未覆盖区域，提升盘点效率。

. 教育与科研实验平台

高校机器人实验室常用 Arduino 群体系统演示自组织、涌现行为、分布式优化等复杂系统理论，成本低、可扩展性强。

. 军事/安防广域监视

微型地面机器人集群可隐蔽部署于边境或敏感区域，通过协同探索实现大范围态势感知，BLDC 低噪声特性有助于隐蔽行动。

三、需要注意的事项

. 通信可靠性与冲突管理

.4 GHz 无线模块（如 nRF24L01）在多节点密集场景下易发生信道冲突或丢包。

对策：

采用 TDMA（时分多址）或 CSMA/CA 协议；

限制广播频率（如 ≤2 Hz）；

引入 ACK 重传机制（需权衡延迟）。

. 定位与地图一致性难题

Arduino 缺乏 GNSS 或激光雷达，通常依赖航位推算（Dead Reckoning）或视觉标记（如 AprilTag），误差会随时间累积。

建议：

使用 IMU（如 MPU6050）辅助姿态估计；

引入相对定位（如 UWB 或红外测距）实现局部坐标对齐；

采用事件触发更新而非连续建图，降低计算负担。

. BLDC 驱动与电源协同设计

多机器人同时启动 BLDC 电机会造成瞬时电流浪涌，导致电压跌落、Arduino 复位。

必须：

每台机器人使用独立稳压电源（如 2S LiPo + 5V/3.3V LDO）；

电机与控制电路共地隔离，加装滤波电容；

软件中加入软启动和电流限幅逻辑。

. 算法鲁棒性与故障容错

单个机器人失效不应导致群体瘫痪。

设计原则：

采用无标度网络（scale-free）通信拓扑；

决策逻辑具备冗余性（如多个邻居可提供相同信息）；

加入"心跳包"检测离线节点，动态重分配任务。

. 物理尺寸与环境适应性

小型化设计虽利于部署，但牺牲了传感器视场角与越障能力。

平衡建议：

选用全向轮或麦克纳姆轮提升机动性；

传感器多角度布置（前、侧、下视）；

外壳防护等级至少 IP40，适应非结构化地形。

1、多光感分区调速

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
// 定义OLED显示屏相关参数
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
// 定义光敏电阻引脚
const int lightSensor1Pin = A0;
const int lightSensor2Pin = A1;
// 定义电机控制引脚
const int motorSpeedPin = 9;
void setup() {
    // 初始化OLED显示屏
    if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
        Serial.println("SSD1306 allocation failed");
        for (;;);
    }
    display.clearDisplay();
    display.setTextSize(1);
    display.setTextColor(WHITE);
    display.setCursor(0, 0);
    display.println("Light Speed Control");
    display.display();
    // 设置引脚模式
    pinMode(lightSensor1Pin, INPUT);
    pinMode(lightSensor2Pin, INPUT);
    pinMode(motorSpeedPin, OUTPUT);
}
void loop() {
    // 读取光敏电阻值
    int lightValue1 = analogRead(lightSensor1Pin);
    int lightValue2 = analogRead(lightSensor2Pin);
    // 根据光敏电阻值计算速度
    int speed = 0;
    if (lightValue1 < 500 && lightValue2 < 500) {
        speed = 0; // 低亮度区域，电机停止
    } else if (lightValue1 >= 500 && lightValue2 < 500) {
        speed = 128; // 中亮度区域1，中等速度
    } else if (lightValue1 < 500 && lightValue2 >= 500) {
        speed = 255; // 中亮度区域2，高速
    } else {
        speed = 64; // 高亮度区域，低速
    }
    // 输出速度到电机
    analogWrite(motorSpeedPin, speed);
    // 在OLED上显示当前速度和光照信息
    display.clearDisplay();
    display.setCursor(0, 0);
    display.println("Light1: " + String(lightValue1));
    display.println("Light2: " + String(lightValue2));
    display.println("Speed: " + String(speed));
    display.display();
    delay(1000);
}

要点解读

传感器布局与信息融合：在前、后、左、右等关键方向布置多个光敏传感器，获取光照强度的空间向量，构建对所处光环境的"地图"。

基于规则的决策与速度映射：通过Arduino运行决策状态机，根据预设规则将多路光感信息融合后输出BLDC电机的目标速度。

BLDC电机的精细化控制：采用FOC控制的BLDC电机实现平滑调速和快速响应，使机器人能自然稳定地适应环境变化。

2、模糊神经网络混合控制器

#include <AFMotor.h>
// 定义引脚及电机对象
AF_DCMotor motorX(1); // X轴方向的BLDC电机
AF_DCMotor motorY(2); // Y轴方向的BLDC电机
AF_DCMotor motorZ(3); // Z轴方向的BLDC电机
// 定义速度相关变量
int baseSpeed = 150; // 基础速度值
int speedVariation = 50; // 速度变化范围值
void setup() {
    // 初始化电机设置
    motorX.setSpeed(baseSpeed);
    motorY.setSpeed(baseSpeed);
    motorZ.setSpeed(baseSpeed);
}
void loop() {
    for (int i = 0; i < 100; i++) {
        // 随机微调各轴速度，模拟复杂工况下的速度协同变化
        int xSpeed = baseSpeed + random(-speedVariation, speedVariation);
        int ySpeed = baseSpeed + random(-speedVariation, speedVariation);
        int zSpeed = baseSpeed / 2 + random(-speedVariation / 2, speedVariation / 2);
        motorX.setSpeed(xSpeed);
        motorY.setSpeed(ySpeed);
        motorZ.setSpeed(zSpeed);
        delay(100);
    }
}

要点解读

速度协同控制：通过循环不断调整三个电机的速度，以基础速度为基础在其上下随机波动，模拟复杂工作场景下不同轴之间根据任务需求进行的协同速度调整，实现多轴协同运动控制3。

3、多传感器融合的AGV小车避障系统

#define LEFT_MOTOR_PIN 5
#define RIGHT_MOTOR_PIN 6
#define FRONT_MOTOR_PIN 9
#define BACK_MOTOR_PIN 10
#define DISTANCE_SENSOR_PIN A0
void setup() {
    pinMode(LEFT_MOTOR_PIN, OUTPUT);
    pinMode(RIGHT_MOTOR_PIN, OUTPUT);
    pinMode(FRONT_MOTOR_PIN, OUTPUT);
    pinMode(BACK_MOTOR_PIN, OUTPUT);
    Serial.begin(9600);
}
void loop() {
    int distance = analogRead(DISTANCE_SENSOR_PIN);
    Serial.print("Distance: ");
    Serial.println(distance);
    if (distance < 200) {
        stopMotors();
        Serial.println("检测到障碍物，寻找路径！");
        findPath();
    } else {
        moveForward(255);
    }
}
void moveForward(int speed) {
    analogWrite(LEFT_MOTOR_PIN, speed);
    analogWrite(RIGHT_MOTOR_PIN, speed);
    analogWrite(FRONT_MOTOR_PIN, speed);
    analogWrite(BACK_MOTOR_PIN, speed);
}
void stopMotors() {
    analogWrite(LEFT_MOTOR_PIN, 0);
    analogWrite(RIGHT_MOTOR_PIN, 0);
    analogWrite(FRONT_MOTOR_PIN, 0);
    analogWrite(BACK_MOTOR_PIN, 0);
}
void findPath() {
    moveBackward(255);
    delay(500);
    turnLeft(255);
    delay(500);
    moveForward(255);
}
void moveBackward(int speed) {
    analogWrite(LEFT_MOTOR_PIN, 0);
    analogWrite(RIGHT_MOTOR_PIN, 0);
    analogWrite(FRONT_MOTOR_PIN, 0);
    analogWrite(BACK_MOTOR_PIN, 0);
}
void turnLeft(int speed) {
    analogWrite(LEFT_MOTOR_PIN, 0);
    analogWrite(RIGHT_MOTOR_PIN, speed);
    analogWrite(FRONT_MOTOR_PIN, speed);
    analogWrite(BACK_MOTOR_PIN, 0);
}

要点解读

碰撞检测与应对：利用距离传感器检测障碍物，设置阈值判断是否发生碰撞。一旦检测到障碍物，立即停止电机并执行后退、转向等操作。

多轴协同与路径规划：当检测到障碍物时，通过调用findPath()函数进行简单的路径规划，如后退、左转再前进等，以避开障碍物继续前行。

4、多机器人协作迷宫探索（基于SLAM与动态任务分配）

应用场景：

在未知迷宫环境中，多个机器人通过分布式SLAM构建全局地图，动态分配探索区域，避免重复路径，最终协同找到出口。

核心代码框架（简化版）：

#include <SimpleFOC.h>
#include <ESP32CAN.h> // 用于机器人间通信

// 定义机器人ID与通信协议
#define ROBOT_ID 1
struct Task { int x, y; bool completed; };
Task currentTask;

// BLDC电机控制（FOC+编码器反馈）
BLDCMotor motor = BLDCMotor(7);
BLDCDriver3PWM driver = BLDCDriver3PWM(3, 5, 6, 11);
Encoder encoder = Encoder(2, 4);

void setup() {
  Serial.begin(115200);
  CAN.begin(CAN_500KBPS); // 初始化CAN总线
  motor.linkDriver(&driver);
  motor.linkEncoder(&encoder);
  motor.initFOC();
  motor.PID_velocity.P = 0.2;
}

void loop() {
  // 1. 接收主控分配的任务（通过CAN总线）
  if (CAN.read() == ROBOT_ID) {
    currentTask = parseTask(CAN.packetData());
  }

  // 2. 执行SLAM导航（伪代码，实际需集成激光雷达/IMU）
  if (!currentTask.completed) {
    navigateTo(currentTask.x, currentTask.y); // 调用路径规划函数
    if (atGoal()) currentTask.completed = true;
  }

  // 3. 更新地图并广播状态
  updateMap(); // 融合激光雷达与里程计数据
  broadcastStatus(); // 发送当前位置与任务状态
}

// 关键函数：动态避障与速度控制
void navigateTo(int x, int y) {
  int dx = x - currentPos.x, dy = y - currentPos.y;
  float targetSpeed = sqrt(dx*dx + dy*dy) * 0.5; // 比例控制
  motor.target = targetSpeed;
  motor.loopFOC();
}

要点解读：

分布式架构：通过CAN总线实现机器人间通信，主控分配任务，从机执行并反馈状态，避免单点故障。

SLAM集成：需外接激光雷达（如RPLIDAR A1）与IMU（如MPU6050），使用轻量级算法（如Hector SLAM）降低计算负载。

动态避障：结合超声波传感器实时检测障碍物，触发紧急停止或重新规划路径。

FOC控制：确保电机低速平稳运行，减少迷宫窄通道中的抖动。

5、多关节协作搬运机器人（基于力控与柔顺控制）

应用场景：

在工业装配线上，多个机器人通过柔顺控制协同搬运重型物体，适应不同重量与形状，避免碰撞损坏。

核心代码框架（简化版）：

#include <SimpleFOC.h>
#include <ForceSensor.h> // 假设的力传感器库

// 定义关节电机与力传感器
BLDCMotor jointMotor = BLDCMotor(7);
BLDCDriver3PWM driver = BLDCDriver3PWM(3, 5, 6, 11);
Encoder encoder = Encoder(2, 4);
ForceSensor forceSensor = ForceSensor(A0); // 模拟输入接口

void setup() {
  jointMotor.linkDriver(&driver);
  jointMotor.linkEncoder(&encoder);
  jointMotor.initFOC();
  jointMotor.PID_torque.P = 0.5; // 力矩环PID
}

void loop() {
  // 1. 读取目标力矩（来自上位机或预设值）
  float targetTorque = getTargetTorque(); // 例如：搬运10kg物体需5Nm

  // 2. 实时力控（结合传感器反馈）
  float actualTorque = forceSensor.read() * Kt; // Kt为电机扭矩常数
  float error = targetTorque - actualTorque;
  jointMotor.torque = jointMotor.PID_torque.calculate(error);

  // 3. 柔顺控制（遇障碍自动退让）
  if (abs(error) > THRESHOLD) { // 阈值设为2Nm
    jointMotor.torque = 0; // 停止并后退
    delay(500);
  }

  jointMotor.loopFOC();
}

要点解读：

力/力矩传感器：需高精度（如ATI Mini45六维力传感器）或低成本替代方案（如应变片+ADC）。

柔顺控制算法：通过阻抗控制或导纳控制实现"推即动、松即停"，提升人机协作安全性。

FOC与扭矩观测：直接测量电流估算扭矩（需电机参数标定），或使用观测器算法降低硬件成本。

多关节协同：主控通过逆运动学解算各关节目标力矩，下位机（Arduino）执行底层力控。

6、群体无人机协同搜索（基于PID速度控制与编队飞行）

应用场景：

在灾害救援中，多架无人机通过编队飞行覆盖大面积区域，协同搜索幸存者或目标物体。

核心代码框架（简化版）：

#include <SimpleFOC.h>
#include <ESP32WiFi.h> // 用于无人机间通信

// 定义无人机ID与编队参数
#define DRONE_ID 2
struct Formation { float x, y, z; float speed; };
Formation currentFormation;

// BLDC电机控制（四旋翼需4个电机）
BLDCMotor motors[4];
BLDCDriver3PWM drivers[4];
Encoder encoders[4];

void setup() {
  WiFi.begin("DroneSwarm"); // 加入无人机群网络
  for (int i = 0; i < 4; i++) {
    motors[i].linkDriver(&drivers[i]);
    motors[i].linkEncoder(&encoders[i]);
    motors[i].initFOC();
    motors[i].PID_velocity.P = 0.1;
  }
}

void loop() {
  // 1. 接收编队指令（通过WiFi）
  if (WiFi.available()) {
    currentFormation = parseFormation(WiFi.read());
  }

  // 2. 速度同步控制（保持编队队形）
  float targetSpeed = currentFormation.speed;
  for (int i = 0; i < 4; i++) {
    motors[i].target = targetSpeed; // 简化模型，实际需考虑姿态控制
    motors[i].loopFOC();
  }

  // 3. 避障与紧急停止
  if (detectObstacle()) {
    for (int i = 0; i < 4; i++) motors[i].target = 0;
  }
}

要点解读：

编队控制算法：使用领航-跟随法或虚拟结构法，通过PID速度控制保持无人机间相对位置。

通信协议：采用WiFi或LoRa实现低延迟通信，确保指令同步。

姿态稳定：需集成IMU（如MPU9250）与PID姿态控制，补偿风扰等外部干扰。

电源管理：高容量锂电池与低功耗设计，延长续航时间。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
