[Golang 修仙之路] Go语言：内存管理

本文章仅供个人学习使用。

参考

1. 小徐先生的编程世界：mp.weixin.qq.com/s/2TBwpQT5-...
2. go语言设计与实现：draven.co/golang/docs...

笼统的概念

深入一件事情之前，先笼统了解其运用的思想。后续深入时，时刻想着这些思想，可以避免因为过于深入细节而忽略了整体导致的晕头转向。

空闲链表分配 + 按大小分类

空闲链表分配方式是区别于线性分配方式的。通过把空闲的内存空间串联成一个链表，实现内存分配。

这就涉及到一个问题：我要申请一块大小为x字节的内存，如何找到一块儿大于等于x的内存空间用来分配呢？

常见的算法有4种：

• 首次适应（First-Fit）--- 从链表头开始遍历，选择第一个大小大于申请内存的内存块；
• 循环首次适应（Next-Fit）--- 从上次遍历的结束位置开始遍历，选择第一个大小大于申请内存的内存块；
• 最优适应（Best-Fit）--- 从链表头遍历整个链表，选择最合适的内存块；

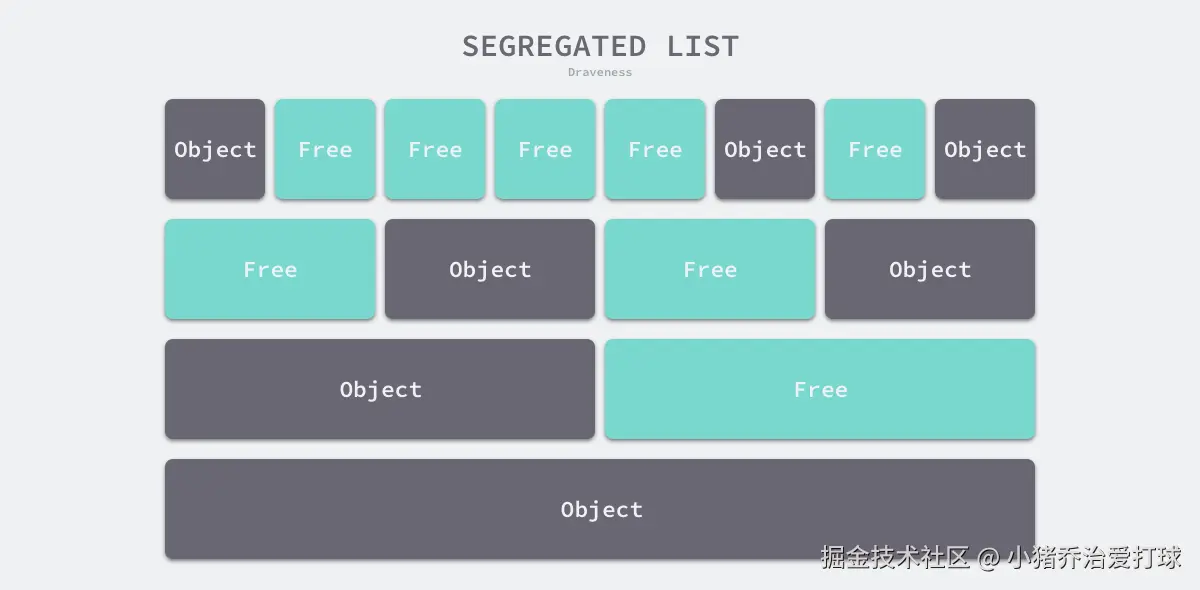

• 隔离适应（Segregated-Fit）--- 将内存分割成多个链表，每个链表中的内存块大小相同，申请内存时先找到满足条件的链表，再从链表中选择合适的内存块；

这四种，重点了解最后一种，因为go语言采用了与之类似的思想。

多级缓存

计算机世界很多地方都有多级缓存的体现：从 计算机硬件 到 大型web后端。Go的内存管理也用到了这种思想。

Go的内存管理，管理的是：虚拟内存。

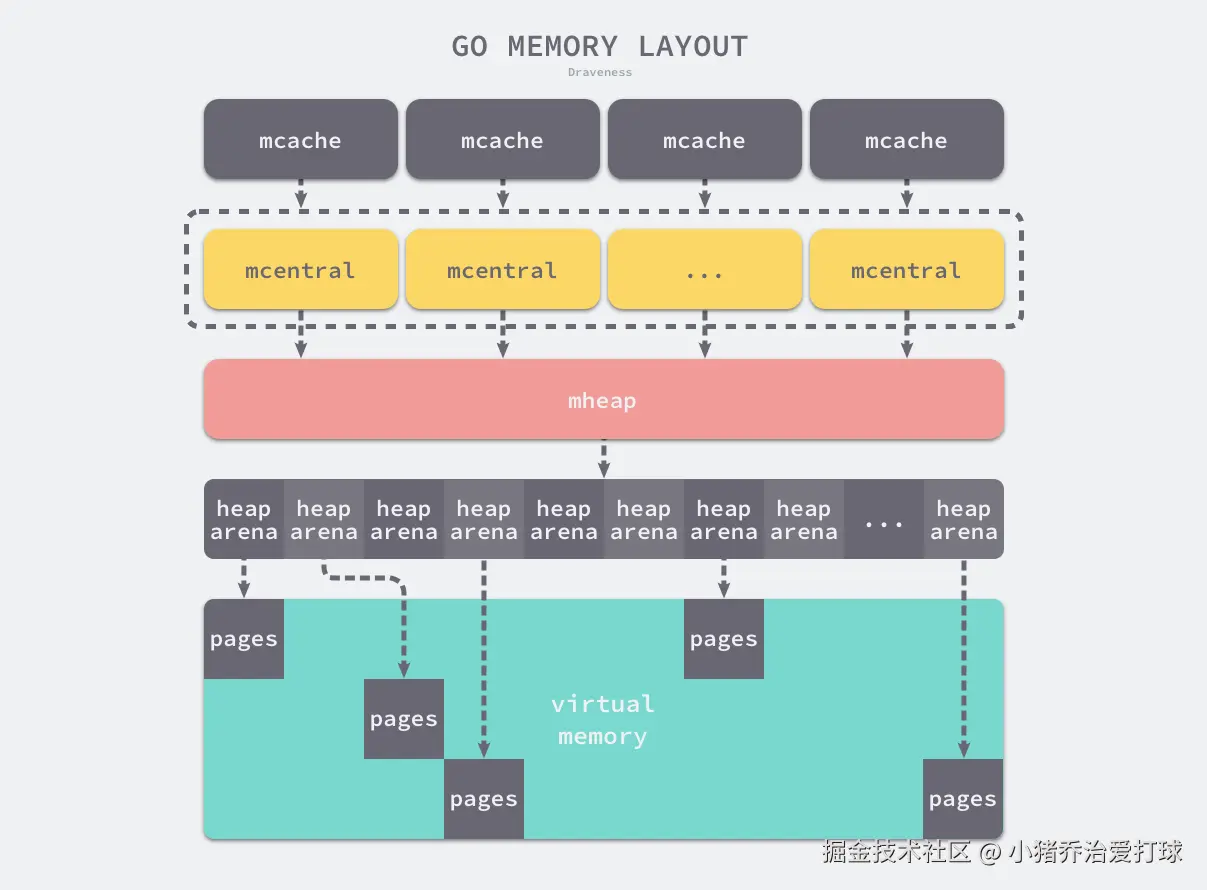

Go的内存分配器，从用户侧到操作系统虚拟内存，依次是：

• 内存管理单元：mspan
• 线程缓存：mcache
• 中心缓存：mcentral
• 页堆：mheap

详细介绍内存管理组件

mspan

• mspan是内存管理的基本单元，管理的页大小为8KB。
• mspan管理的内存是连续的，所以知道了startAddress，又知道每个页大小固定=8KB，那再知道有多少页npages，就能确定mspan管理的内存范围了。
• Go划分了67种跨度，表示不同对象的大小，mspan的spanclass字段，标识了本span管理的是哪一个大小等级的对象。
• 管理相同大小等级的mspan串联在一起，组成双向链表。
• mspan中使用bitmap来标识哪些「对象」是空闲的。（注意不是页）
• 同等级的mspan从属于同一个mcentral，由同一把互斥锁管理。

---

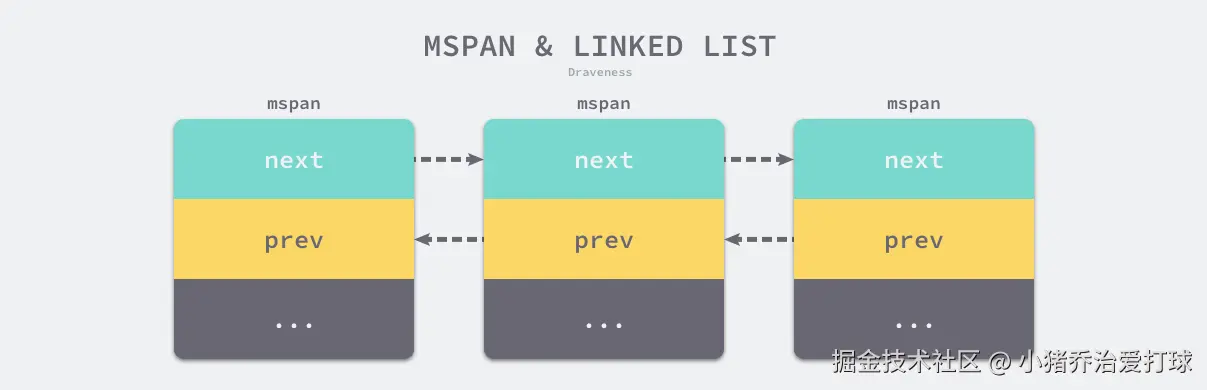

管理相同大小等级的mspan串联在一起，组成双向链表：

---

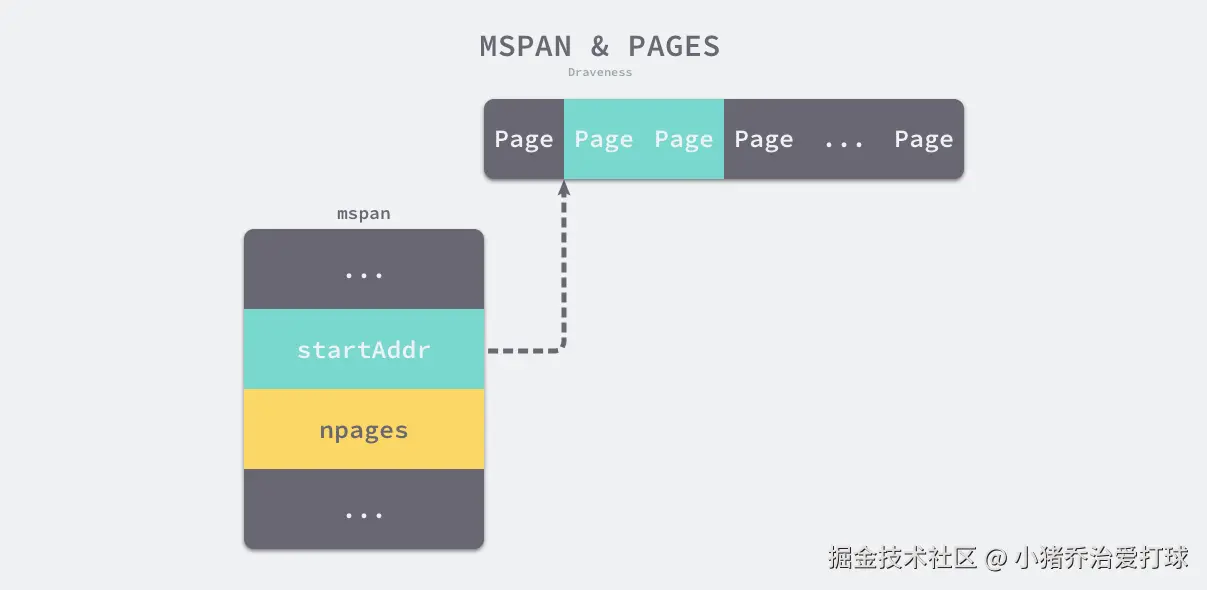

mspan管理的内存是连续的，所以知道了startAddress，又知道每个页大小固定=8KB，那再知道有多少页npages，就能确定mspan管理的内存范围了：

---

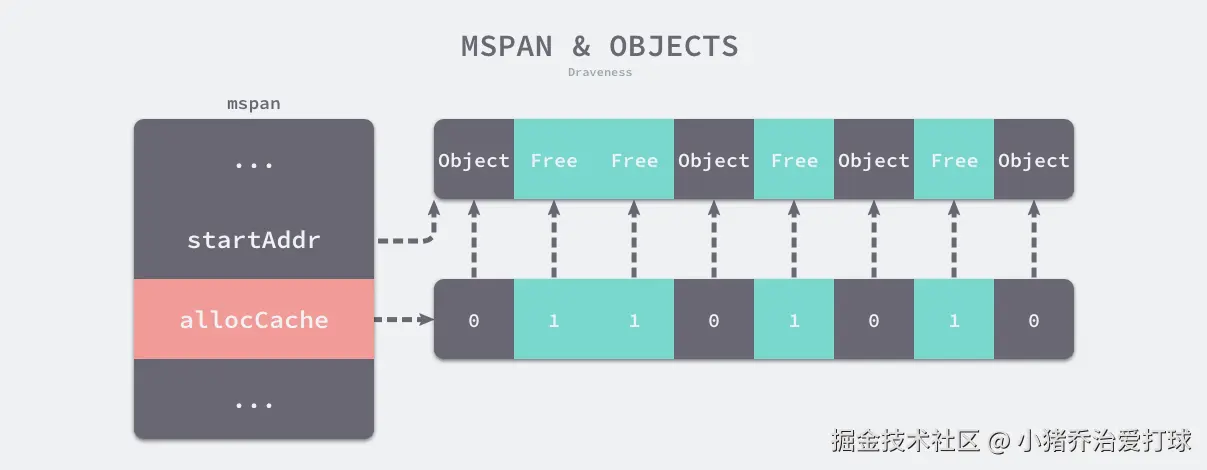

mspan中使用bitmap来标识哪些「对象」是空闲的。（注意不是页）

---

最后我们来完整的看一眼go代码中的mspan：

type mspan struct {
    // 标识前后节点的指针
    next *mspan
    prev *mspan

    // 起始地址
    startAddr uintptr
    // 包含几页，页是连续的
    npages    uintptr

    // 标识此前的位置都已被占用
    freeindex uintptr

    // 最多可以存放多少个 object
    nelems uintptr // number of object in the span.

    // bitmap 每个 bit 对应一个 object 块，标识该块是否已被占用
    allocCache uint64

    // 标识 mspan 等级，包含 class 和 noscan 两部分信息
    spanclass             spanClass

    // ...
}

spanClass

跨度类。跨度类是一个8位无符号整数。高7位表示（67种跨度id），最低位表示noscan。

• noscan 方法返回true --> 不扫描；否则扫描。
• 垃圾回收会对包含指针的 runtime.mspan 结构体进行扫描。
• noscan 位=1，方法返回true，所以noscan = 1，表示对象不包含指针。

---

源码如下：

type spanClass uint8

// uint8 左 7 位为 mspan 等级，最右一位标识是否为 noscan
func makeSpanClass(sizeclass uint8, noscan bool) spanClass {
    return spanClass(sizeclass<<1) | spanClass(bool2int(noscan))
}

func (sc spanClass) sizeclass() int8 {
    return int8(sc >> 1)
}

func (sc spanClass) noscan() bool {
    return sc&1 != 0
}

---

对象等级一览表：（其实一共68个等级，还有一种id=0表示超过32KB的对象）

• waste 挺好理解的：我想申请一个大小为9B的对象，class=1就不够，只能申请class=2的，那每申请一个对象就浪费16-9=7B。

class	bytes/obj	bytes/span	objects	tail waste	max waste
1	8	8192	1024	0	87.50%
2	16	8192	512	0	43.75%
3	24	8192	341	0	29.24%
4	32	8192	256	0	46.88%
5	48	8192	170	32	31.52%
6	64	8192	128	0	23.44%
7	80	8192	102	32	19.07%
...	...	...	...	...	...
67	32768	32768	1	0	12.50%

mcache

• mcache 是每个 P 独有的缓存，因此交互无锁
• mcache 缓存了 2（noscan维度） * 68（spanClass维度） = 136 个mspan。
• mcache 中还有 微对象分配器，用于处理小于16B对象的内存分配。

---

源码：

const numSpanClasses = 136
type mcache struct {
    // 微对象分配器相关
    tiny       uintptr
    tinyoffset uintptr
    tinyAllocs uintptr

    // mcache 中缓存的 mspan，每种 spanClass 各一个
    alloc [numSpanClasses]*mspan

    // ...
}

mcentral

• 每个mcentral一把锁
• 每个mcentral对应一种spanClass，包含2个mspan链表，分别是有空间的和满的。

---

---

type mcentral struct {
    // 对应的 spanClass
    spanclass spanClass
    // 有空位的 mspan 集合，数组长度为 2 是用于抗一轮 GC
    partial [2]spanSet
    // 无空位的 mspan 集合
    full    [2]spanSet
}

mheap

• 是OS虚拟内存的抽象，向虚拟内存申请页面。
• mheap中页大小为8KB，负责把连续的页组装成mspan。
• heapArena记录了page到mspan的映射关系，一个heapArena包含8192个页，总大小是8192 * 8KB = 64M，这也是mheap向虚拟内存申请内存的基本单位。
• mheap通过类似bitmap的方式，寻找空闲的页，组装成mspan，bit=1表示已组装，bit=0表示空闲。但实际上是通过「基数树」快速定位空闲页面的。

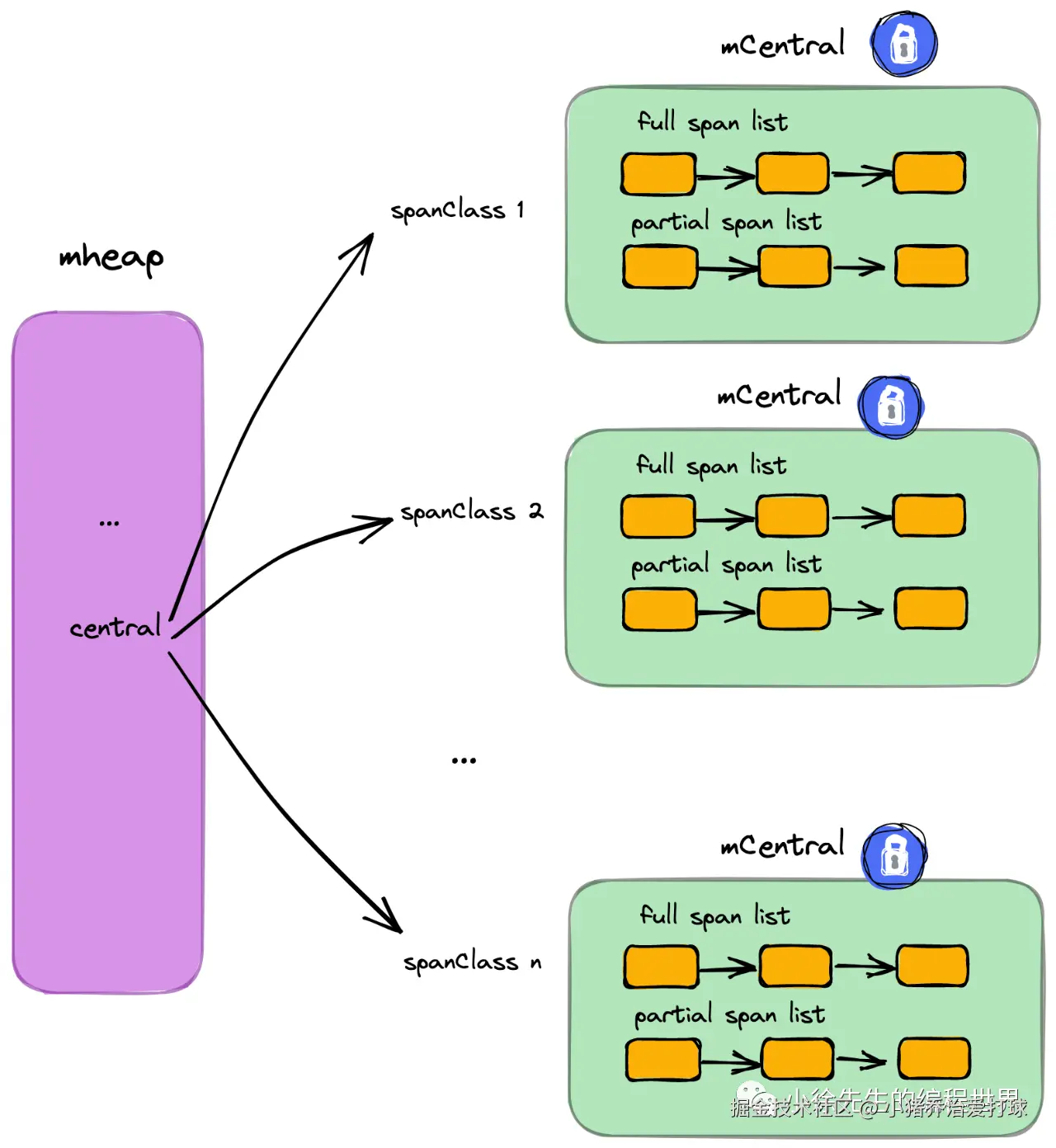

• mheap是mcentral的持有者，缓存了每种等级的mcentral。

---

源码：

mheap

type mheap struct {
    // 堆的全局锁
    lock mutex


    // 空闲页分配器，底层是多棵基数树组成的索引，每棵树对应 16 GB 内存空间
    pages pageAlloc


    // 记录了所有的 mspan. 需要知道，所有 mspan 都是经由 mheap，使用连续空闲页组装生成的
    allspans []*mspan


    // heapAreana 数组，64 位系统下，二维数组容量为 [1][2^22]
    // 每个 heapArena 大小 64M，因此理论上，Golang 堆上限为 2^22*64M = 256T
    arenas [1 << arenaL1Bits]*[1 << arenaL2Bits]*heapArena


    // ...
    // 多个 mcentral，总个数为 spanClass 的个数
    central [numSpanClasses]struct {
        mcentral mcentral
        // 用于内存地址对齐
        pad      [cpu.CacheLinePadSize - unsafe.Sizeof(mcentral{})%cpu.CacheLinePadSize]byte
    }


    // ...
}

heapArena

const pagesPerArena = 8192

type heapArena struct {
    // ...
    // 实现 page 到 mspan 的映射
    spans [pagesPerArena]*mspan


    // ...
}
